金属硬密封电动蝶阀结构及性能简介

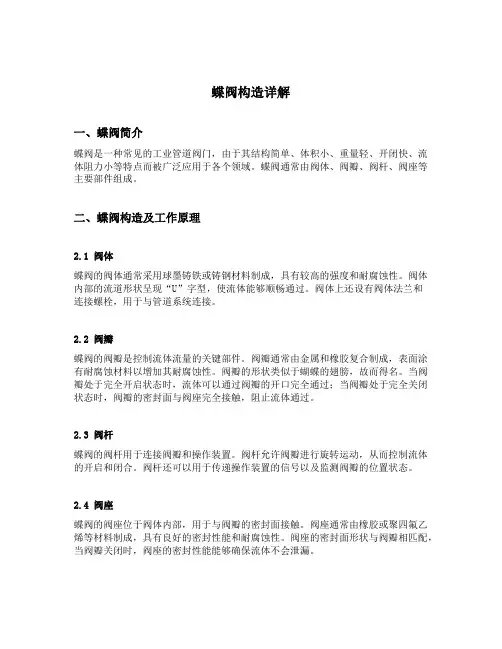

蝶阀构造详解一、蝶阀简介蝶阀是一种常见的工业管道阀门，由于其结构简单、体积小、重量轻、开闭快、流体阻力小等特点而被广泛应用于各个领域。

蝶阀通常由阀体、阀瓣、阀杆、阀座等主要部件组成。

二、蝶阀构造及工作原理2.1 阀体蝶阀的阀体通常采用球墨铸铁或铸钢材料制成，具有较高的强度和耐腐蚀性。

阀体内部的流道形状呈现“U”字型，使流体能够顺畅通过。

阀体上还设有阀体法兰和连接螺栓，用于与管道系统连接。

2.2 阀瓣蝶阀的阀瓣是控制流体流量的关键部件。

阀瓣通常由金属和橡胶复合制成，表面涂有耐腐蚀材料以增加其耐腐蚀性。

阀瓣的形状类似于蝴蝶的翅膀，故而得名。

当阀瓣处于完全开启状态时，流体可以通过阀瓣的开口完全通过；当阀瓣处于完全关闭状态时，阀瓣的密封面与阀座完全接触，阻止流体通过。

2.3 阀杆蝶阀的阀杆用于连接阀瓣和操作装置。

阀杆允许阀瓣进行旋转运动，从而控制流体的开启和闭合。

阀杆还可以用于传递操作装置的信号以及监测阀瓣的位置状态。

2.4 阀座蝶阀的阀座位于阀体内部，用于与阀瓣的密封面接触。

阀座通常由橡胶或聚四氟乙烯等材料制成，具有良好的密封性能和耐腐蚀性。

阀座的密封面形状与阀瓣相匹配，当阀瓣关闭时，阀座的密封性能能够确保流体不会泄漏。

三、蝶阀的优点与应用3.1 优点蝶阀相比于其他类型的阀门具有以下优点： - 结构简单，制造成本低； - 体积小、重量轻，占用空间小； - 开闭快速，操作方便； - 流体阻力小，能耗低。

3.2 应用领域蝶阀广泛应用于各个领域，包括但不限于： 1. 污水处理：蝶阀常用于污水处理厂的管道系统中，用于控制和调节污水的流量。

2. 化工工业：蝶阀广泛应用于化工工业中，用于控制各类化学物质的流动。

3. 食品加工：蝴蝶阀适用于各类液体和气体的加工输送，如乳品、食用油等。

4. 暖通空调：蝶阀可以用于调节和控制暖通空调系统中的冷、热介质的流量。

5. 供水系统：蝴蝶阀可应用于城市供水系统中，控制水源流量。

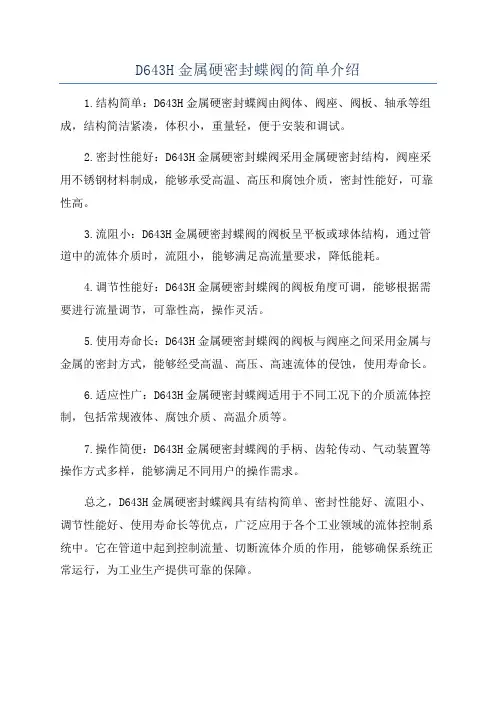

D643H金属硬密封蝶阀的简单介绍
1.结构简单：D643H金属硬密封蝶阀由阀体、阀座、阀板、轴承等组成，结构简洁紧凑，体积小，重量轻，便于安装和调试。

2.密封性能好：D643H金属硬密封蝶阀采用金属硬密封结构，阀座采用不锈钢材料制成，能够承受高温、高压和腐蚀介质，密封性能好，可靠性高。

3.流阻小：D643H金属硬密封蝶阀的阀板呈平板或球体结构，通过管道中的流体介质时，流阻小，能够满足高流量要求，降低能耗。

4.调节性能好：D643H金属硬密封蝶阀的阀板角度可调，能够根据需要进行流量调节，可靠性高，操作灵活。

5.使用寿命长：D643H金属硬密封蝶阀的阀板与阀座之间采用金属与金属的密封方式，能够经受高温、高压、高速流体的侵蚀，使用寿命长。

6.适应性广：D643H金属硬密封蝶阀适用于不同工况下的介质流体控制，包括常规液体、腐蚀介质、高温介质等。

7.操作简便：D643H金属硬密封蝶阀的手柄、齿轮传动、气动装置等操作方式多样，能够满足不同用户的操作需求。

总之，D643H金属硬密封蝶阀具有结构简单、密封性能好、流阻小、调节性能好、使用寿命长等优点，广泛应用于各个工业领域的流体控制系统中。

它在管道中起到控制流量、切断流体介质的作用，能够确保系统正常运行，为工业生产提供可靠的保障。

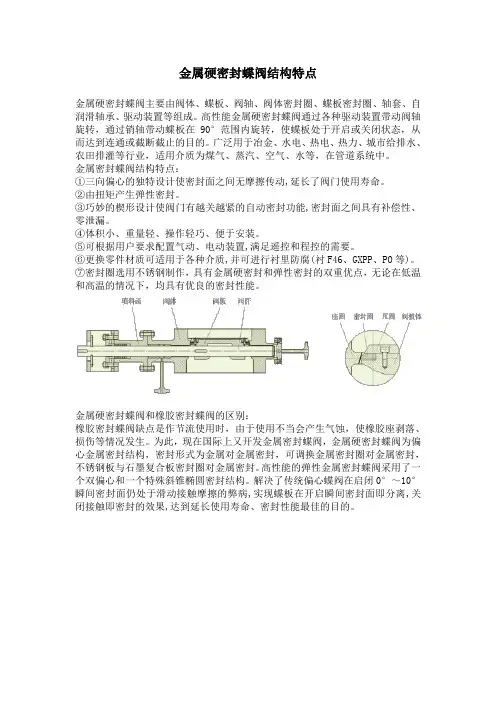

金属硬密封蝶阀结构特点
金属硬密封蝶阀主要由阀体、蝶板、阀轴、阀体密封圈、蝶板密封圈、轴套、自润滑轴承、驱动装置等组成。

高性能金属硬密封蝶阀通过各种驱动装置带动阀轴旋转，通过销轴带动蝶板在90°范围内旋转，使蝶板处于开启或关闭状态，从而达到连通或截断截止的目的。

广泛用于冶金、水电、热电、热力、城市给排水、农田排灌等行业，适用介质为煤气、蒸汽、空气、水等，在管道系统中。

金属密封蝶阀结构特点：
①三向偏心的独特设计使密封面之间无摩擦传动,延长了阀门使用寿命。

②由扭矩产生弹性密封。

③巧妙的楔形设计使阀门有越关越紧的自动密封功能,密封面之间具有补偿性、零泄漏。

④体积小、重量轻、操作轻巧、便于安装。

⑤可根据用户要求配置气动、电动装置,满足遥控和程控的需要。

⑥更换零件材质可适用于各种介质,并可进行衬里防腐(衬F46、GXPP、PO等)。

⑦密封圈选用不锈钢制作，具有金属硬密封和弹性密封的双重优点，无论在低温和高温的情况下，均具有优良的密封性能。

金属硬密封蝶阀和橡胶密封蝶阀的区别：
橡胶密封蝶阀缺点是作节流使用时，由于使用不当会产生气蚀，使橡胶座剥落、损伤等情况发生。

为此，现在国际上又开发金属密封蝶阀，金属硬密封蝶阀为偏心金属密封结构，密封形式为金属对金属密封，可调换金属密封圈对金属密封，不锈钢板与石墨复合板密封圈对金属密封。

高性能的弹性金属密封蝶阀采用了一个双偏心和一个特殊斜锥椭圆密封结构。

解决了传统偏心蝶阀在启闭0°～10°瞬间密封面仍处于滑动接触摩擦的弊病,实现蝶板在开启瞬间密封面即分离,关闭接触即密封的效果,达到延长使用寿命、密封性能最佳的目的。

金属硬密封蝶阀参数金属硬密封蝶阀是一种适用于高温、高压和强腐蚀介质的阀门，具有良好的耐腐蚀性和耐高温性能。

该阀门是由重型金属制成，具有优异的耐磨性和机械强度，因此被广泛应用于化工、电力、石油、煤气等领域。

下面是金属硬密封蝶阀的参数及其相关信息。

1.主要参数金属硬密封蝶阀根据不同的使用条件，其参数也会有所差异。

以下是其主要参数：●阀门尺寸：DN50～DN1200。

●阀门压力：PN10、PN16、PN25、PN40、PN63、PN100、PN150、PN250、PN400等级。

●阀门材质：WCB、CF8、CF8M等，可以根据用户要求定制。

●适用介质：强腐蚀性气体、液体等，如硝酸、硫酸、氯化氢等。

2.设计特点金属硬密封蝶阀具有以下设计特点：●密封性好：采用金属对金属硬密封设计，具有卓越的密封性能，可以有效避免介质泄漏。

●操作简便：该阀门结构简单，开闭灵活，操作方便，且具有长寿命、可靠性高的特点。

●耐高温、抗腐蚀：金属硬密封蝶阀的材质具有优异的耐高温、抗腐蚀性能，可以适用于温度范围在-40℃～+560℃的介质。

3.使用注意事项金属硬密封蝶阀在使用过程中，需要注意以下事项：●使用前应检查阀门及管道是否畅通，以免影响其正常工作。

●在使用中，应注意介质的流速，以保证阀门顺畅运行，且不影响其密封性能。

●使用中如遇到异常情况，应及时关闭阀门，等待专业人士处理。

●定期对阀门进行维护和检修，可以延长其使用寿命，保证其性能。

综上所述，金属硬密封蝶阀是一种性能优良的阀门，具有卓越的耐高温、耐腐蚀和密封性能，适用于高温、高压和强腐蚀介质的场合。

在使用阀门过程中，需要注意其参数和使用要点，保证其正常工作，并延长其使用寿命。

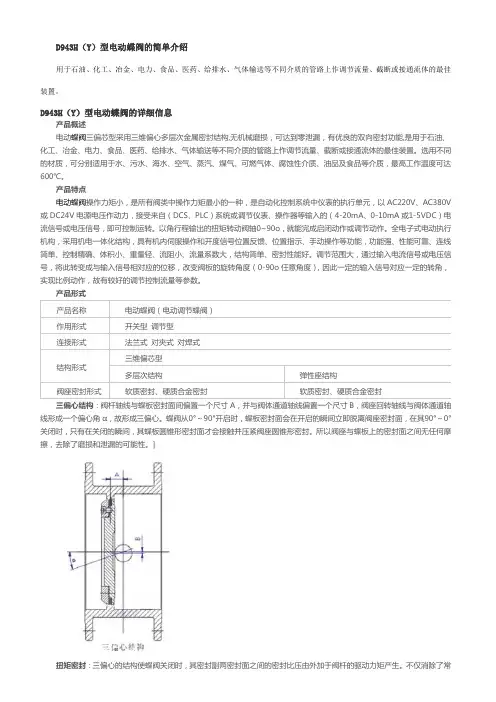

D943H（Y）型电动蝶阀的简单介绍用于石油、化工、冶金、电力、食品、医药、给排水、气体输送等不同介质的管路上作调节流量、截断或接通流体的最佳装置。

D943H（Y）型电动蝶阀的详细信息产品概述电动蝶阀三偏芯型采用三维偏心多层次金属密封结构,无机械磨损，可达到零泄漏，有优良的双向密封功能,是用于石油、化工、冶金、电力、食品、医药、给排水、气体输送等不同介质的管路上作调节流量、截断或接通流体的最佳装置。

选用不同的材质，可分别适用于水、污水、海水、空气、蒸汽、煤气、可燃气体、腐蚀性介质、油品及食品等介质，最高工作温度可达600℃。

产品特点电动蝶阀操作力矩小，是所有阀类中操作力矩最小的一种，是自动化控制系统中仪表的执行单元，以AC220V、AC380V 或DC24V电源电压作动力，接受来自（DCS、PLC）系统或调节仪表、操作器等输入的（4-20mA、0-10mA或1-5VDC）电流信号或电压信号，即可控制运转。

以角行程输出的扭矩转动阀轴0~90o，就能完成启闭动作或调节动作。

全电子式电动执行机构，采用机电一体化结构，具有机内伺服操作和开度信号位置反馈、位置指示、手动操作等功能，功能强、性能可靠、连线简单、控制精确、体积小、重量轻、流阻小、流量系数大，结构简单、密封性能好。

调节范围大，通过输入电流信号或电压信号，将此转变成与输入信号相对应的位移，改变阀板的旋转角度（0-90o任意角度），因此一定的输入信号对应一定的转角，实现比例动作，故有较好的调节控制流量等参数。

产品形式产品名称电动蝶阀（电动调节蝶阀）作用形式开关型调节型连接形式法兰式对夹式对焊式结构形式三维偏芯型多层次结构弹性座结构阀座密封形式软质密封、硬质合金密封软质密封、硬质合金密封三偏心结构：阀杆轴线与蝶板密封面间偏置一个尺寸A，并与阀体通道轴线偏置一个尺寸B，阀座回转轴线与阀体通道轴线形成一个偏心角α，故形成三偏心。

蝶阀从0°～90°开启时，蝶板密封面会在开启的瞬间立即脱离阀座密封面，在其90°～0°关闭时，只有在关闭的瞬间，其蝶板圆锥形密封面才会接触并压紧阀座圆锥形密封。

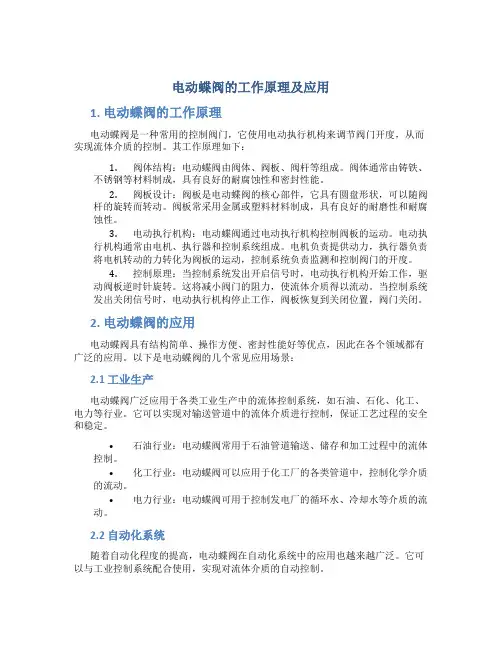

电动蝶阀的工作原理及应用1. 电动蝶阀的工作原理电动蝶阀是一种常用的控制阀门，它使用电动执行机构来调节阀门开度，从而实现流体介质的控制。

其工作原理如下：1.阀体结构：电动蝶阀由阀体、阀板、阀杆等组成。

阀体通常由铸铁、不锈钢等材料制成，具有良好的耐腐蚀性和密封性能。

2.阀板设计：阀板是电动蝶阀的核心部件，它具有圆盘形状，可以随阀杆的旋转而转动。

阀板常采用金属或塑料材料制成，具有良好的耐磨性和耐腐蚀性。

3.电动执行机构：电动蝶阀通过电动执行机构控制阀板的运动。

电动执行机构通常由电机、执行器和控制系统组成。

电机负责提供动力，执行器负责将电机转动的力转化为阀板的运动，控制系统负责监测和控制阀门的开度。

4.控制原理：当控制系统发出开启信号时，电动执行机构开始工作，驱动阀板逆时针旋转。

这将减小阀门的阻力，使流体介质得以流动。

当控制系统发出关闭信号时，电动执行机构停止工作，阀板恢复到关闭位置，阀门关闭。

2. 电动蝶阀的应用电动蝶阀具有结构简单、操作方便、密封性能好等优点，因此在各个领域都有广泛的应用。

以下是电动蝶阀的几个常见应用场景：2.1 工业生产电动蝶阀广泛应用于各类工业生产中的流体控制系统，如石油、石化、化工、电力等行业。

它可以实现对输送管道中的流体介质进行控制，保证工艺过程的安全和稳定。

•石油行业：电动蝶阀常用于石油管道输送、储存和加工过程中的流体控制。

•化工行业：电动蝶阀可以应用于化工厂的各类管道中，控制化学介质的流动。

•电力行业：电动蝶阀可用于控制发电厂的循环水、冷却水等介质的流动。

2.2 自动化系统随着自动化程度的提高，电动蝶阀在自动化系统中的应用也越来越广泛。

它可以与工业控制系统配合使用，实现对流体介质的自动控制。

•水处理系统：电动蝶阀广泛应用于污水处理、供水系统等水处理领域。

•空调系统：电动蝶阀可以应用于空调系统中的冷却水循环、风管控制等方面。

•食品加工：电动蝶阀可用于食品加工过程中的流体控制。

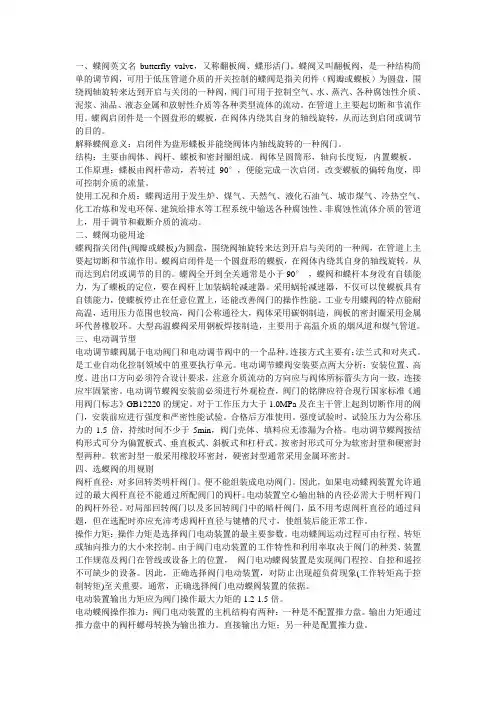

一、蝶阀英文名butterfly valve，又称翻板阀、蝶形活门。

蝶阀又叫翻板阀，是一种结构简单的调节阀，可用于低压管道介质的开关控制的蝶阀是指关闭件（阀瓣或蝶板）为圆盘，围绕阀轴旋转来达到开启与关闭的一种阀，阀门可用于控制空气、水、蒸汽、各种腐蚀性介质、泥浆、油品、液态金属和放射性介质等各种类型流体的流动。

在管道上主要起切断和节流作用。

蝶阀启闭件是一个圆盘形的蝶板，在阀体内绕其自身的轴线旋转，从而达到启闭或调节的目的。

解释蝶阀意义：启闭件为盘形蝶板并能绕阀体内轴线旋转的一种阀门。

结构：主要由阀体、阀杆、蝶板和密封圈组成。

阀体呈圆筒形，轴向长度短，内置蝶板。

工作原理：蝶板由阀杆带动，若转过90°，便能完成一次启闭。

改变蝶板的偏转角度，即可控制介质的流量。

使用工况和介质：蝶阀适用于发生炉、煤气、天然气、液化石油气、城市煤气、冷热空气、化工冶炼和发电环保、建筑给排水等工程系统中输送各种腐蚀性、非腐蚀性流体介质的管道上，用于调节和截断介质的流动。

二、蝶阀功能用途蝶阀指关闭件(阀瓣或蝶板)为圆盘，围绕阀轴旋转来达到开启与关闭的一种阀，在管道上主要起切断和节流作用。

蝶阀启闭件是一个圆盘形的蝶板，在阀体内绕其自身的轴线旋转，从而达到启闭或调节的目的。

蝶阀全开到全关通常是小于90°，蝶阀和蝶杆本身没有自锁能力，为了蝶板的定位，要在阀杆上加装蜗轮减速器。

采用蜗轮减速器，不仅可以使蝶板具有自锁能力，使蝶板停止在任意位置上，还能改善阀门的操作性能。

工业专用蝶阀的特点能耐高温，适用压力范围也较高，阀门公称通径大，阀体采用碳钢制造，阀板的密封圈采用金属环代替橡胶环。

大型高温蝶阀采用钢板焊接制造，主要用于高温介质的烟风道和煤气管道。

三、电动调节型电动调节蝶阀属于电动阀门和电动调节阀中的一个品种。

连接方式主要有：法兰式和对夹式。

是工业自动化控制领域中的重要执行单元。

电动调节蝶阀安装要点两大分析：安装位置、高度、进出口方向必须符合设计要求，注意介质流动的方向应与阀体所标箭头方向一致，连接应牢固紧密。

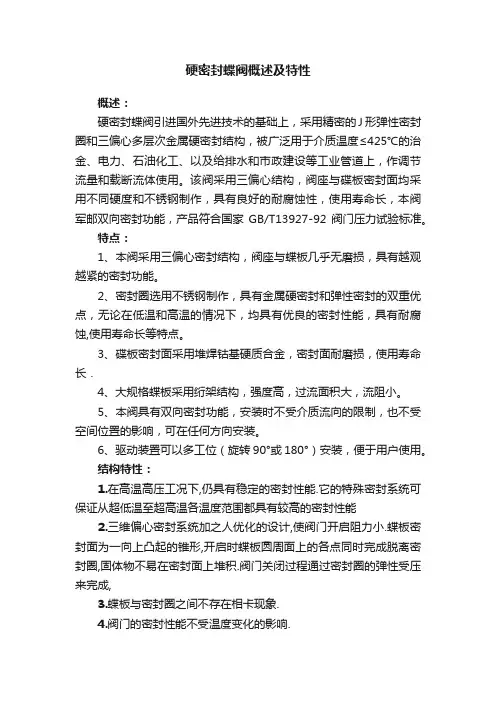

硬密封蝶阀概述及特性
概述：
硬密封蝶阀引进国外先进技术的基础上，采用精密的J形弹性密封圈和三偏心多层次金属硬密封结构，被广泛用于介质温度≤425℃的治金、电力、石油化工、以及给排水和市政建设等工业管道上，作调节流量和载断流体使用。

该阀采用三偏心结构，阀座与碟板密封面均采用不同硬度和不锈钢制作，具有良好的耐腐蚀性，使用寿命长，本阀军邮双向密封功能，产品符合国家GB/T13927-92阀门压力试验标准。

特点：
1、本阀采用三偏心密封结构，阀座与蝶板几乎无磨损，具有越观越紧的密封功能。

2、密封圈选用不锈钢制作，具有金属硬密封和弹性密封的双重优点，无论在低温和高温的情况下，均具有优良的密封性能，具有耐腐蚀,使用寿命长等特点。

3、碟板密封面采用堆焊钴基硬质合金，密封面耐磨损，使用寿命长．
4、大规格蝶板采用绗架结构，强度高，过流面积大，流阻小。

5、本阀具有双向密封功能，安装时不受介质流向的限制，也不受空间位置的影响，可在任何方向安装。

6、驱动装置可以多工位（旋转90°或180°）安装，便于用户使用。

结构特性：
1.在高温高压工况下,仍具有稳定的密封性能.它的特殊密封系统可保证从超低温至超高温各温度范围都具有较高的密封性能
2.三维偏心密封系统加之人优化的设计,使阀门开启阻力小.蝶板密封面为一向上凸起的锥形,开启时蝶板圆周面上的各点同时完成脱离密封圈,固体物不易在密封面上堆积.阀门关闭过程通过密封圈的弹性受压来完成,
3.蝶板与密封圈之间不存在相卡现象.
4.阀门的密封性能不受温度变化的影响.
5.阀杆轴径密封采用石墨压制成形密封圈.综上所述确保了零泄漏,金属密封加上在火灾前,中,后均为零泄漏,故是地质火灾型.。
