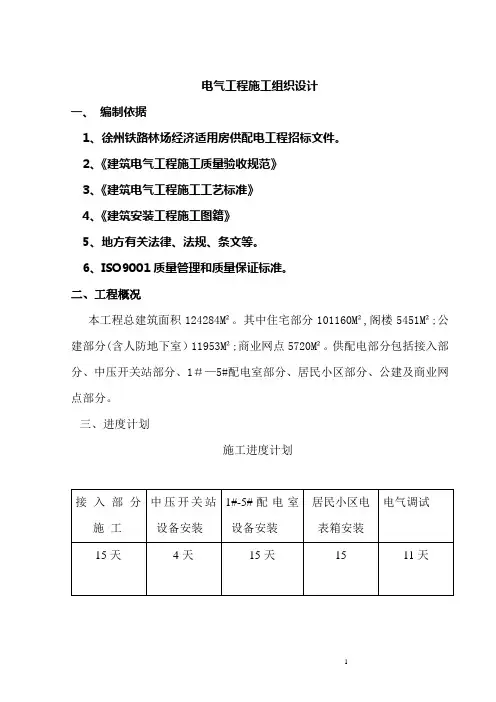

电气工程施工组织设计一、编制依据1、徐州铁路林场经济适用房供配电工程招标文件。
2、《建筑电气工程施工质量验收规范》3、《建筑电气工程施工工艺标准》4、《建筑安装工程施工图籍》5、地方有关法律、法规、条文等。
6、ISO9001质量管理和质量保证标准。
二、工程概况本工程总建筑面积124284M²。
其中住宅部分101160M²，阁楼5451M²；公建部分（含人防地下室）11953M²；商业网点5720M²。
供配电部分包括接入部分、中压开关站部分、1#-5#配电室部分、居民小区部分、公建及商业网点部分。
三、进度计划施工进度计划四、施工准备与布置施工准备包括技术、生产、材料进场以及施工机具准备和人员安排等。
1、生产技术准备工作技术人员和施工班组认真学习和审查图纸，熟悉图纸内容和会审记录情况。
认真学习工程施工质量验收规范和有关施工工艺标准，做好技术和质量交底工作。
首先根据施工图、施工合同编制施工方案及材料计划。
根据审批过的施工方案及材料计划组织施工。
施工前须由专业技术人员对施工班组作施工技术交底及安全交底。
2 、施工机具的准备主要施工机具安排见表1。
表1 主要施工机具计划3、劳动力的配置劳动力需用量计划五、材料供应及进场验收施工人员根据设备、材料的种类和施工进度计划编制物资需要量计划，做好材料供应计划，提前将所需材料进行统筹、采购。
进场的主要设备、材料、成品和半成品必须有合格证及检验报告。
并报监理工程师验证。
1、照明配电箱检验1）产品的合格证和随机文件查验，应有生产许可证和安全认证标志。
2）外观检查：有符合设计的铭牌，柜内元器件无损坏丢失、接线无脱落脱焊，涂层完整，无明显碰撞凹陷。
2、照明灯具及附件检验1）检验合格证及随机文件。
2）灯具涂层应完整，无损伤，附件齐全。
防爆灯具铭牌上有防爆标志和防爆合格证号，普通灯具有安全认证标志。
3）现场抽样检查成套灯具的绝缘电阻、内部接线等性能。
灯具的绝缘电阻不小于2兆欧，内部接线为铜芯绝缘软线，芯线截面积不小于0.5㎜2，橡胶或PVC绝缘电线的绝缘层厚度不小于0.6mm。
3、开关、插座、接线盒及其附件检查项目有1）查验合格证，防爆产品有防爆标志和防爆合格证号，实行安全认证制度的产品，有安全认证标志。
2）开关、插座的面板及接线盒盒体完整、无碎裂、零件齐全。
3）性能检测（1）不同极性带电部件间的电气间隙距离不小于3mm；（2）绝缘电阻值不小于5 兆欧（3）用自攻锁紧螺钉或自切螺钉安装的螺钉与软塑固定件旋合长度不小于8mm，软塑固定件在经受10 次拧紧退出试验后，无松动或掉渣，螺钉及螺纹无损坏现象；（4）金属间相旋合的螺钉螺母，拧紧后完全退出，反复5次仍能正常使用。
4）对开关、插座、接线盒及其面板等塑料绝缘材料阻燃性能有异议时，按批抽样检测。
4、电线电缆的查验1）按批查验合格证，合格证有生产许可证编号《额定电压450/750V 及以下聚氯乙烯绝缘电缆》GB5023.1～5023.7标准生产的产品有安全认证标志。
2）包装完好，抽检的电线绝缘层完好无损，厚度均匀。
电缆无压扁、扭曲，铠装不松卷。
耐热、阻燃的电线、电缆外护层有明显标识和制造厂标。
3）按制造标准，现场抽样检测绝缘层厚度和圆形线芯的直径；线芯直径误差不大于标称直径的1%；工程中BV型绝缘电线的绝缘厚度不小于表2中的规定。
表2绝缘层厚度规定值表4）对电缆、电线绝缘性能、导电性能和阻燃性能有异议时，按批抽样检测。
5、型钢和电焊条的检测1）按批查验合格证和材质证明书。
2）型钢无严重锈蚀，无过度弯曲、弯折变形；电焊条包装完整，拆包抽检，焊条尾部无锈斑。
6、镀锌制品检查1）按批查验合格证或镀锌厂出具的镀锌质量证明书。
2）镀锌层覆盖完整、表面无锈斑，并且配件齐全，无砂眼。
7、电缆头部件及接线端子检测1）验合格证。
2）部件齐全，表面无裂纹和气孔六、主要分部分项工程施工方法及要求电气工程主要施工程序见图3电气工程的施工，特别是主体工程施工阶段，应按照土建工程的施工区段划分及施工流向，密切进行配合施工。
每道工序都应严格按照有关施工工艺和国家验收规范进行施工。
积极配合甲方及监理部门的检查、验收及指导工作。
1、预留预埋1）施工准备施工人员配合土建按设计要求进行管路、铁构件及配电设备基础、孔洞的预留预埋。
穿越建筑物基础的部分及时预埋，其中穿越建筑物外墙及屋面的部分需做止水环，电缆套管预埋须做防腐处理，管口打喇叭口，然后再埋入土中。
预留预埋做到一次到位，位置准确，严禁漏留少埋，按设计验收合格后，方能进行下道工序施工。
当与土建结构矛盾之处，应及时同设计、业主、监理及各专业工程师协调解决。
2）预留孔洞在结构钢筋绑扎前根据施工图纸确定所留孔洞位置，并提交给结构专业。
按照孔洞的尺寸加工木盒，待绑扎钢筋完毕后，和其配合将木盒嵌入设计图示位置，并将木盒固定牢固，混凝土浇注前，要进行技术复核，并记录。
在装修阶段按设计提供相关开孔尺寸，预留嵌入式灯具孔洞。
3）管路预埋预埋主要为供配电、照明系统提供安装条件。
暗配的电线管路宜沿最近的路线敷设并尽量减少弯曲和交叉，弯曲半径不小于管外径的10倍，且弯曲后无裂缝或显著的凹瘪现象。
埋入砼内的管道，离表面的净距不小于15mm。
敷设时先确定设备（灯头盒、接线盒和配管引上引下）的位置，测量敷设线路长度，然后进行配管加工（弯曲、锯割、套丝），将管与盒按已确定的安装位置连接起来。
在土建绑扎第一层钢筋后，将管、盒连成整体固定于钢筋上，管与管和管与箱、盒连接处，连接好跨接地线，使金属外壳连成一体，管子进入箱、盒内应平齐，长度不应超过5mm。
隐蔽验收前，检查是否有管、盒遗漏或位置错误，并用油漆在接线盒处作标记。
检查无误后，会同业主及监理工程师进行隐蔽验收。
浇注砼时，要派专人进行看护，以防砼振捣时，管路及箱盒移位。
4）防雷接地装置预埋接地引下线采用结构主筋，在施工时根据结构的形式，严格按施工图、施工规范及标准图集施工。
接地体、避雷引下线均与结构施工紧密相连，故施工时要根据土建的施工进度计划，做好施工安排。
所有的隐蔽部分在隐蔽前交业主及监理工程师验收合格，方可进行下一道施工工序。
2、变压器的安装1）变压器的运输与就位（1）施工准备①协助指定分包单位提前与布设好设备运输通道。
②机具：10吨叉车、三角架等。
（2）设备运输变压器均由预留的吊装孔吊装进入地下室，再采用叉车或液压小车、滚杠倒运至基础上。
（3）施工注意事项①变压器推进变电所时，使它的高压侧和低压侧方向与高、低压配电柜相一致。
②变压器就位后，用螺栓将设备固定在基础型钢上。
③装接高、低压线。
母线与变压器套管连接时，用两把扳手，一把扳手固定套管压紧螺母，另一把力矩扳手旋转压紧母线的螺母，防止套管中的连接螺栓跟着转动。
特别注意不能使套管的端部受到额外的应力。
④进行绝缘电阻测试，对其高、低压侧线圈分别用2500V、500V摇表进行测量，绝缘电阻值要达到1KΩ/V的标准，低压侧线圈绝缘电阻值大于0.5MΩ，否则对变压器进行干燥等处理。
⑤在变压器上方作业时应防止螺栓螺母等落入设备内部，一旦落入应及时清理，避免对设备的运行产生影响。
2）变压器的试运行变压器投入运行前作接交试验，接交试验合格后才能投入运行。
变压器通电前检查电压切换装置的位置是否正确，第一次运转时可先放在中间位置，以后按运转情况再行切换；高低压引线是否良好，接地线是否接妥，各接线端子是否松动。
变压器上方是否放有杂物等。
变压器均以全电压合闸3～5次，以考验变压器绝缘。
每次冲击间隔时间为3～5分钟，如有异常现象应立即停电。
第一次冲击试验合格后进行第二次冲击。
冲击试验完毕，即可带电试运行。
3、配电箱安装及通用电器设备安装1）施工程序施工准备→配电箱检查验收→弹线定位→配电箱安装→绝缘检测→验收2）施工准备本工程配电箱较多，型号规格多，施工前必须做好施工技术交底，尤其是配电箱的安装高度、安装位置、安装方式、位号、型号等。
3）弹线定位及固定根据设计要求现场找出配电箱位置，并按照箱的外形尺寸进行弹线定位。
通过弹线定位，可以更准确的找出预埋件或者金属膨胀管螺栓的位置。
（1）明装配电箱明装配电箱采用铁架固定和金属膨胀螺栓固定两种方式，具体采用何种方式根据设计要求确定。
①铁架固定配电箱将角钢调直，量好尺寸，画好锯口线，锯断煨弯，钻孔位，焊接。
煨弯时用方尺找正，再用电焊，将对口缝焊牢，并将埋注端做成燕尾，然后除锈，刷防锈漆。
再找准标高用高标号水泥砂浆将铁架燕尾端埋注牢固，埋入时要注意铁架的平直度和孔间距离，应用线坠和水平尺测量准确后再稳注铁架。
待水泥砂浆凝固后方可进行配电箱的安装。
②金属膨胀螺栓固定配电箱采用金属膨胀螺栓可在混凝土墙或砖墙上固定配电箱。
其方法是根据弹线定位确定固定点位置，用电锤在固定位置钻孔，孔深应以刚好将金属膨胀管部分埋入墙内为宜，孔洞应垂直于墙面。
③明装配电箱的安装在混凝土墙或砖墙上固定明装配电箱时，采用明配管及暗分线盒两种方式。
如有分线盒，先将盒内杂物清理干净，然后将导线理顺，分清支路和相序，按支路绑扎成束。
待配电箱找准位置后，将导线端头引至箱内，逐个剥削导线端头，再逐个压接在器具上，同时将保护地线压在明显的地方，并将配电箱调整平直后进行固定。
在轻钢龙骨护板墙上进行固定配电箱时，应采用加固措施。
如配管在护板墙内暗敷设，并有暗接线盒时，要求盒口与墙面平齐。
基础槽钢的外形尺寸可根据产品样本确定，与结构轴线的尺寸可根据施工平面布置图来确定。
高度按标高控制点引出。
基础槽钢的制作和固定采用焊接。
施工时应注意焊接变形引（2）暗装配电箱的安装先将箱体放在预留洞内，找好标高及水平尺寸，并将箱体固定好，然后用10#水泥砂浆填实周边并抹平齐，待水泥砂浆凝固后再安装盘面和贴脸。
如箱底与外墙平齐时，应在外墙固定金属网后再做墙面抹灰，不得在箱底板上抹灰。
安装盘面要求平整，周边间隙均匀对称，门平正，螺丝垂直受力均匀。
（3）落地配电箱的安装起的基础槽钢外形尺寸及水平度的变化，焊接后应进行复测，可采用水平仪测量，在基础槽钢上用电钻钻孔，将配电箱固定在基础槽钢上，然后将配电箱找正，使垂直度满足要求。
4）配电箱安装配电箱带有器具的铁制盘面和装有器具的门及电器的金属外壳均应有明显可靠的PE线接地。
PE线不允许利用盒、箱体串接。
配电箱上配线需排列整齐，并绑扎成束，在活动部位应该两端固定。
盘面引出及引进的导线应留有适当余量，以便于检修。
导线剥削处不应伤及线芯，导线压头应牢固可靠，多股导线不应盘圈压接，应加装压线端子（有压线孔者除外）。
如必须穿孔用顶丝压接时，多股线应搪锡后再压接，不得减少导线股数。
配电箱上的电源指示灯，其电源应接至总开关的外侧，并应装单独熔断器（电源侧）。
