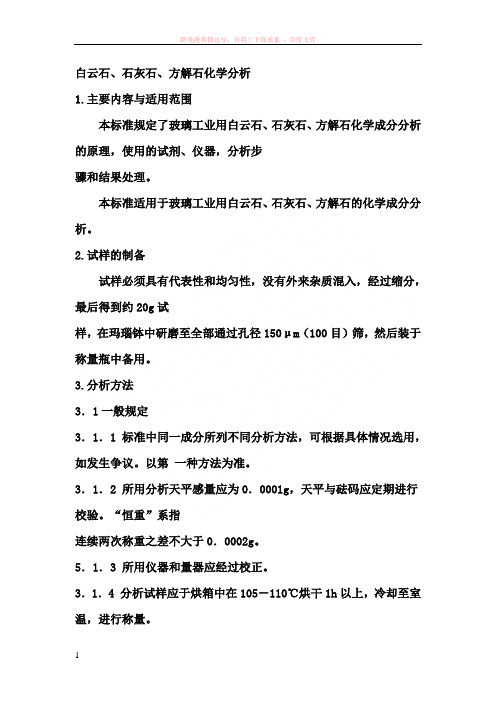

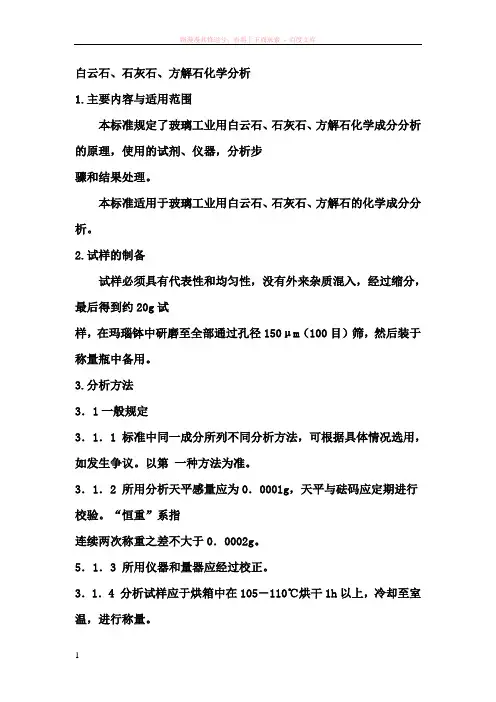

白云石、石灰石、方解石化学分析

白云石、石灰石、方解石化学分析1.主要内容与适用范围本标准规定了玻璃工业用白云石、石灰石、方解石化学成分分析的原理，使用的试剂、仪器，分析步骤和结果处理。

本标准适用于玻璃工业用白云石、石灰石、方解石的化学成分分析。

2.试样的制备试样必须具有代表性和均匀性，没有外来杂质混入，经过缩分，最后得到约20g试样，在玛瑙钵中研磨至全部通过孔径150μm（100目）筛，然后装于称量瓶中备用。

3.分析方法3．1一般规定3．1．1 标准中同一成分所列不同分析方法，可根据具体情况选用，如发生争议。

以第一种方法为准。

3．1．2 所用分析天平感量应为0．0001g，天平与砝码应定期进行校验。

“恒重”系指连续两次称重之差不大于0．0002g。

5．1．3 所用仪器和量器应经过校正。

3．1．4 分析试样应于烘箱中在105－110℃烘干1h以上，冷却至室温，进行称量。

3．1．5 分析用水应为蒸馏水或去离子水；所用试剂应为分析纯或优级纯；用于标定溶液的试剂应为基准试剂。

对水和试剂应做空白试验。

3．1．6 标准中试剂的浓度采用下列表示法：3．1．6．1当直接用名称表示下列试剂时，系指符合下列百分浓度的浓试剂：试剂名称试剂浓度（％）盐酸 36－38氢氟酸 40以上硝酸 65－68高氯酸 70－72硫酸 95－98氨水 25－283．1．6．2 被稀释的试剂浓度以下列的形式表示：盐酸（5+95），系指5份体积的盐酸加95份体积的水配成之溶液。

3．1．6．3 固体试剂配制的溶液浓度用重量／体积的百分浓度表示（作标准溶液时除外），例如：20％氢氧化钾是指每20g氢氧化钾溶于100mL水而制成之溶液。

在没有特别指明时，均指水溶液。

3．1．7 吸光度测量所用之“试剂空白溶液”指不含待测组分之溶液。

3．2 烧失量的测定3．2．1 原理试样中所含碳酸盐、有机物及其他易挥发性物质，经高温的烧产生气体逸出，灼烧所损为烧失量。

3．2．2 分析步骤称取约1g试样（精确至0．0001g）于已恒重的铂坩埚中，盖上坩埚盖。

白云石、方解石分析作业指导书白云石分析作业指导书第一篇：白云石，又称大理石，是一种常见的矿石。

它的化学成分主要是碳酸钙，常见的颜色有白色、灰色、黄色等。

白云石具有较高的硬度和强度，因此在建筑材料、雕刻、装饰等方面有着广泛的应用。

在进行白云石分析之前，我们首先要对样品进行准备工作。

样品应当充分研磨并筛分，确保分析时得到的数据准确可靠。

接下来，我们可以通过一些常见的分析方法来进行白云石的化学成分分析。

首先，可以采用酸碱滴定法来测定白云石中的碳酸钙含量。

该方法主要通过滴定剂与白云石中的碳酸钙发生反应，从而确定溶液中的碳酸钙含量。

需要注意的是，由于白云石中可能含有其他杂质，如镁、铁等，因此在分析过程中需要注意选择适当的指示剂来准确测定。

其次，可以通过红外光谱法来分析白云石中的有机物含量。

白云石中可能存在一些有机物，如脂肪酸、蛋白质等。

红外光谱法主要通过样品对红外辐射的吸收情况来确定其中存在的有机物种类和含量。

通过与已知的标准样品进行对比，可以准确地分析白云石中的有机物成分。

此外，还可以采用X射线衍射法来分析白云石的晶体结构。

白云石具有一定的晶体结构，通过X射线衍射法可以确定其晶体结构类型、晶格参数等。

该方法需要使用专用的X射线衍射仪器来进行分析，通过对样品中的X射线衍射图谱的解析，可以获取关于白云石晶体结构的详细信息。

最后，还可以运用傅里叶变换红外光谱法（FTIR）来分析白云石的晶胞成分。

傅里叶变换红外光谱法是一种基于红外光谱的分析方法，能够准确地分析材料中的各种化学成分。

通过对白云石样品进行傅里叶变换红外光谱分析，可以获得有关其晶胞成分的信息。

总之，白云石的分析是一项复杂而细致的工作。

我们可以通过酸碱滴定法测定其碳酸钙含量，红外光谱法分析有机物成分，X射线衍射法确定晶体结构，以及傅里叶变换红外光谱法分析晶胞成分。

这些分析方法的综合应用可以为我们提供准确、全面的白云石样品分析结果。

第二篇：方解石分析作业指导书方解石是一种常见的矿石，也叫方石。

白云石和大理石（方解石）的鉴别一、钙镁含量的测定1)原理：以三乙醇胺掩蔽Al3+、Fe3+、Ti4+，控制溶液PH＞12（此时Mg2+成为Mg（OH）沉淀而无干扰，加钙羧酸指示剂，用EDTA滴定钙。

化学反应式如下：Ca2+ +（钙羧酸指示剂）Hind2－→（酒红色）Caind2－＋H+（酒红色）Caind2－＋（EDTA）H2Y2－→Ca Y2－+（纯兰色）Hind3－＋H+以三乙醇胺掩蔽Al3+、Fe3+、Ti4+，控制溶液PH＞10，加酸性铬兰K混合指示剂，用EDTA滴定钙镁合量，差减法求镁。

化学反应式如下：Ca2+ +Ind2－→CaInd（酒红色）Mg2++（酸性铬兰K）Ind2－→MgInd（酒红色）CaInd＋（EDTA）H2Y2→Ca Y2－+Ind2－＋2H+Mg Ind＋（EDTA）H2Y2→MgY2－+（纯兰色）Ind2－＋2H+F－、PO43－、Zn2+、Pb2+等的存在干扰Ca2+、Mg2+的测定。

2）试剂：1、三乙醇胺溶液：称取酒石酸钾钠（也可以不加）5克溶于水中，加三乙醇胺150毫升，用水稀释到500毫升，摇匀。

2、钙羧酸指示剂：使用钙羧酸指示剂，颜色是由酒红色变为纯兰色.3、KOH溶液：称取KOH 25克，溶于100毫升水中，摇匀。

4、氨性缓冲溶液（PH=10）：称取67.5克氯化铵溶于200毫升水中，加570毫升浓氨水，用水稀释到1000毫升摇匀。

5、0.01MEDTA标准液：称取3.7225克乙二胺四乙酸钠溶于1000毫升水，摇匀即可。

6、酸性铬兰K混合指示剂：称取酸性铬兰K0.05，萘酚绿B0.1克于研钵中研细，再加酒石酸钾钠20克，混匀，充分研细，贮于磨口瓶内。

3）分析步骤：A：氧化钙的测定：称取0.5000克碳酸钙样品于300毫升烧杯中，加水50毫升，盖上表面皿从杯咀处慢慢加入浓盐酸10毫升，等反应停止后，用水稀释到100亳升左右，加热煮沸3～5分钟，趁热以中速定量滤纸过滤，（滤液用250毫升之容量瓶承接），用热水洗净，（一般洗8～10次即可）。

白云石石灰石的检测分析
首先是化学成分分析。

白云石石灰石主要由钙质和镁质组成，而且常
常含有一定数量的杂质。

化学成分分析可以通过湿热法、碳酸盐测定法、
酸碱滴定法等方法进行。

其中，湿热法可以通过加热样品，然后用酸进行
滴定，来测定石灰石中的钙含量；而碳酸盐测定法和酸碱滴定法可以测定
石灰石中钙和镁的含量。

其次是物理性质测试。

物理性质测试主要包括密度测定、硬度测试和
烧失量测定。

密度测定可以通过浸泡法、蒸发法等方法来进行，可以得到
石灰石的平均密度值。

硬度测试可以采用莫氏硬度计进行，反映了石灰石
的硬度情况。

烧失量测定可以通过加热石灰石，然后测定加热前后质量差
异来计算石灰石的烧失量。

第三是微量元素含量检测。

微量元素对石灰石的性质和用途有着一定
的影响，如锰、铁、铬等元素的含量会影响石灰石的颜色和质量。

微量元
素含量检测可以通过化学分析方法进行，如原子吸收光谱法、电感耦合等
离子体发射光谱法等。

最后是颗粒度分析。

石灰石的颗粒度对于应用有着重要的影响，颗粒
度过大或过小都会导致石灰石的性能下降。

颗粒度分析可以通过筛分法、
激光粒度仪等方法进行。

总的来说，白云石石灰石的检测和分析涉及了化学成分分析、物理性
质测试、微量元素含量检测和颗粒度分析等方面。

通过对这些方面的检测
和分析，可以确保白云石石灰石的质量，保证其在各个行业中的应用效果。

常规化学分析中，对于石灰石、白云石中钙(氧化钙)和镁(氧化镁)的测定，一般先用酸溶解样品，再控制pH值为10的条件下测定钙镁合量，在pH值12～13的条件下测定氧化钙含量，然后用差减法求得氧化镁的含量。

笔者经过试验，拟定了首先将pH值控制在12～13的条件下，测出氧化钙含量，再改变pH值到10，测定氧化镁含量的钙镁连续滴定方法。

本法与常规方法相比，其最大特点就是能将2种离子连续滴定，且其精密度和准确度与常规方法基本一致。

1 试验部分1.1 主要试剂钙标准溶液:用基准碳酸钙配成浓度为2.0mg/ml的标准溶液；镁标准溶液:用经过EDTA标定的硫酸镁配成浓度1.0mg/ml的标准溶液；三乙醇胺(TEA)溶液:1∶1；孔雀绿(MG)溶液:0.1%；钙指示剂(NN):MNN∶MNaCl=1∶100；酸性铬蓝K-奈酚绿B(K-B):MK∶MB∶MNaCl=1∶2∶50；EDTA标准溶液:0.02mol/L。

1.2 试验原理吸取钙、镁标准溶液各5.00ml，置于250ml锥形瓶中，加入蒸馏水至溶液体积约为100ml，然后加入TEA溶液5ml，摇匀，再加孔雀绿溶液(MG)1～2滴，在摇动下滴加10% NaOH溶液至溶液的绿色刚好消失为止。

加适量的固体NN 指示剂，用EDTA标准溶液滴定至溶液由紫红色突变为纯蓝色即为终点(以消耗的EDTA溶液的体积计算CaO的含量)。

向滴定完钙的上述溶液中滴加盐酸溶液(1∶1)至溶液由蓝色变为紫红色并过量约1ml，摇匀。

然后用氨水溶液回滴至溶液呈蓝色，加入pH为10的氨缓冲溶液10ml，加适量K-B固体指示剂，摇匀，用EDTA标准溶液滴定至溶液由紫红色变为蓝色即为终点(以消耗的EDTA溶液体积计算MgO的含量)。

1.3 试样分析称取试样(于105℃左右烘干水分)0.5000g置于100ml烧杯中，加少量水湿润，分数次从烧杯嘴边加入1∶1 HCl 10ml左右(加盖表面皿)，小心加热使试样完全溶解。

计算：MgO%=[M×(V2-V1)×0.04031]/[G×25/250]×100
M:EDTA标液的摩尔浓度
V2：滴定钙镁含量时消耗EDTA标液毫升数
V1：滴定钙时消耗EDTA标液毫升数
G：称样重
铁、铝测定同铁矿石
2、石灰石、白灰中氧化钙的测定――EDTA容量法
方法要点：
试样以盐酸溶解，在PH≧12溶液中以钙示剂为指示剂，用EDTA标准溶液滴定。
萤石的分析
总钙的测定――EDTA容量法
方法要点：
吸取部分试样溶液后加EDTA至接近终点，再调节试液PH＝12，以钙示剂为批示剂，用EDTA直接滴定钙。虽有氟离子存在，但氟离子浓度不高，由于在溶样后加入硼酸，使氟离子形成氟硼酸而使游离的氟离子浓度更低，故这里氟离子存在并不影响钙的测定。
试剂：
（1） 硫酸镁溶液：0.5%
M：EDTA标液的摩尔浓度
0. 7808：氟化钙与碳酸钙分子量比
注意事项：少量铁、铝存在终点难掌握，可加入三乙醇胺掩蔽
碳酸钙的测定――EDTA容量法
方法要点：
称取试样0.5克于100毫升烧杯中，加盖，加冰乙酸10毫升，于沸水浴中加热溶解，并不断搅拌，半小时后，过滤，用30毫升温水洗涤数次，滤液中加硫酸镁溶液2毫升，水50毫升，氢氧化钠溶液10毫升，钙示剂0.1克，立即用0.02 mol/LEDTA标液滴定至溶液由红色变为蓝色即为终点。
（2） 氢氧化钠溶液：30%
（3） 钙指示剂：称取钙示剂0.5克与50克氯化钠研细后使用。
（4） EDTA标准溶液：0.02mol/L
（5） 盐酸：1＋1
（6） 硼酸
分析方法：
称取试样0.25克于小烧杯中，加入盐酸（1＋1）10毫升，硼酸1克，加热溶解，待试样全溶后于容量瓶中用水稀至250毫升，吸取试液50毫升二份，分别置于250毫升三角瓶中，一份作试液，加入硫酸镁溶液1毫升，氢氧化钠溶液10～15毫升，钙示剂0.1克，用EDTA标液滴定，至试液由红色变为蓝色为：12%

白云石、石灰石的全分析灼烧减量的测定一、分析方法称取干燥的试样0.25g于已恒重的瓷坩埚中, 置于960度的马沸炉中灼烧1小时, 取出在干燥器中冷却至室温, 称重二、计算:％=(G-G1)／G*100％式中G----为干燥后试样重即0.25gG1---为烧后试样重 g三、注意事项1 温度一般为960度, 时间白灰1小时, 石灰石1.5小时二氧化硅的测定一、试剂：1 盐酸 1+12 动物胶 0.4％（又叫明胶）3 硝酸比重1.42的浓硝酸二、分析方法:将灼烧后的试样置于有柄瓷坩埚中, 加1+1的盐酸25ml;于电热板上加热溶解, 待试样完全溶解后加入1-2滴浓硝酸继续加热至体积为8-10毫升取下冷却至50-60度时, (约1分钟)加入0.4％的动物胶溶液10毫升, 搅拌均匀后静止1分钟, 加20毫升热蒸馏水, 然后搅拌5分钟, 至于电热板低温处保温15分钟取下, 用热水冲洗表面皿及瓷坩埚,以快速滤纸过滤(滤前加纸浆),于400ml烧杯中,沉淀用5％的热盐酸洗涤4—5次,再用热水洗5—6次(即洗到无氯离子为止).1 将滤液作为测定R2O3的母液,如果不测R2O3,此滤液则作为测定CaO,MgO的母液.2 将沉淀连同滤纸放在瓷坩埚中灰化,然后在1000+_50度的马费炉内灼烧30分钟,取出冷却至室温后立即称重.三、计算:SiO2％=G1／G*100％式中:G1-----为沉淀重量,gG------为试样重量,即0.25g;四、注意事项:1 加入动物胶后搅拌时间必须充分,否则结果偏低.2 沉淀必须先灰化,直接灼烧易生成碳化硅.三氧化二物的测定一、试剂:1 氨水(NH4OH):比重0.9的浓氨水;2 氯化铵(NH4CL):20％,2％;二、分析方法:将测定SiO2后的母液稀释至150ml,加入20％的氯化铵20ml,用氨水中和至略有氨味后,再过量3—4滴(此时溶液的PH值=8-9),加热至沸,并至于电热板上保温至沉淀凝聚后取下,以快速滤纸(加纸浆)过滤,沉淀用2％的氯化铵溶液洗涤5-6次.1 滤液作为测定CaO,MgO的母液;2 将沉淀连同滤纸放在瓷坩埚中灰化,然后在960度的马费炉中灼烧30分钟取出,冷却至室温后立即称重.三、计算:R203=G2／G*100％式中:G2---为沉淀重量,g;G----为试样重量,g;即0.25g;氧化钙的测定1、一、试剂:2、氢氧化钾溶液: 20％3、钙试剂: 1克钙试剂与100克氯化钾研细混匀；4、EDTA标准溶液: 0.01783M；5、三乙醇胺溶液:1+1;二、分析方法:吸取母液50ml,与200ml烧杯中,加盐酸羟胺0.1克,三乙醇胺10ml,氢氧化钾25ml,钙试剂约0.1克,搅拌均匀后,用0.01783M的EDTA标准溶液滴定,至溶液由粉红色变为兰色即为终点,记录所消耗EDTA标准溶液的毫升数V.三、计算:CAO％=(V*M*0.05608)／(G／5)*100％式中:V------所消耗EDTA标准溶液的毫升数,ml;M-----为EDTA标准溶液的浓度,0.01783M;0.05608------CAO毫摩尔质量G-----试样重量, 即0.25克；氧化镁的测定一、试剂:1.氨水: 比重0.90的浓氨水；2.镁试剂: 1克铬黑T与100克氯化钾研细混匀；3.EDTA标准溶液: 0.01783M；4.三乙醇胺溶液: 1+1；5.氯化铵溶液: 20％；二、分析方法:吸取母液50ml于200ml烧杯中,加盐酸羟胺0.1克,三乙醇胺10ml,加入氯化铵溶液(20％)5ml,氨水(密度为0.90g／ml)15ml,镁指示剂0.1克,搅拌均匀后,用EDTA标准溶液滴定至兰色为终点,记录所消耗EDTA标准溶液的毫升数V1.三、计算:MgO=(V1-V)*M*0.04032／(G／5)*100％式中:V1----为滴定钙镁时所消耗的EDTA标准溶液的毫升数ml;V-----为滴定钙时所消耗的EDTA标准溶液的毫升数ml;M-----为EDTA标准溶液的浓度,0.01783M;0.04032---为氧化镁的毫摩尔质量;G------为试样重量, 即0.25克；活性度的测定一、试剂:1.0.1％的酚酞溶液（称取0.1克酚酞与100ml无水乙醇溶解）2.4M的盐酸(833ml的浓盐酸与1667ml的蒸馏水混匀,配成2500ml4M的盐酸)二、分析方法:取1000ml40度的水,加0.1％的酚酞试剂7—8滴,开动搅拌限时10分钟,把称好的试样(25克粒度大于1mm小于3mm)倒入烧杯中,用4M的盐酸中和溶液的红颜色,时间到后,记录所用盐酸的毫升数.三、计算:盐酸的毫升数*2。

石灰石、石灰及白云石的测定石灰石主要用于炼铁时造渣，石灰用于炼钢时造渣，而白云石经煅烧后主要以制作碱性炉和修补炉衬。

石灰石主要成分为碳酸钙；白云石主要成分为碳酸钙和碳酸镁，它们经煅烧后失去二氧化碳，前者变为石灰，后者称为烧结白云石。

对石灰石．石灰，白云石常进行的分析项目有，二氧化硅．三氧化二铁．三氧化二铝，氧化钙，氧化镁，灼减量，吸附水等。

硫、磷通常不进行分析。

一、二氧化硅、三氧化二铁、三氧化二铝、氧化钙、氧化镁联合测定的溶液制备1．方法要点将试样于铂坩埚中以无水碳酸钠-硼砂混合熔剂熔融，并用稀盐酸浸出熔物，制成试样溶渣。

2．试剂(1)混合熔剂将1份无水碳酸钠与1份四硼酸钠混合研细备用。

四硼酸钠应预先放在瓷坩埚中于700～750℃焙烧数小时，以除去结晶水。

(2)盐酸溶液(1+1)。

3．溶液制备方法称取0.5000g试样，置于铂坩埚中，加7～8g混合熔剂，用铂丝混合均匀，于950℃熔融至熔物呈透明的液体，取出小心旋转坩埚，使熔物附着于坩埚内壁。

将坩埚移至250mL烧杯中，加60mL沸水，40mL盐酸溶液，混匀后加热使熔物溶解。

用水洗涤坩埚，继续加热至试液透明，取下。

将试液移入250mL容量瓶中，用水洗涤烧杯，冷却后以水稀释至刻线，摇匀备用。

4．附注(1)一般四硼酸钠中含有10个结晶水，如预先不焙烧除去，会在熔融过程中由于水分激烈排除而崩溅，造成试样损失。

(2)烧结白云石与石灰极易吸水，故称样时要快。

(3)由于石灰石、白云石中含有大量二氧化碳，因此熔融时先以低温约400℃开始，逐渐提高温度，否则易崩溅。

二、二氧化硅的测定(硅钼蓝分光光度法)1．方法要点试样经碱分解，酸浸出，所形成的正硅酸在一定酸度下，加入钼酸铵使硅酸成为硅钼杂多酸，最后以亚铁还原成硅钼蓝．进行吸光度测定。

2．试剂(1)钼酸铵(5％)。

(2)草酸-硫酸溶液3份草酸溶液与2份硫酸溶液(1+3)混匀。

(3)硫酸亚铁铵溶液(4％) 每1L溶液中加5mL浓硫酸。

石灰石、石灰及白云石的测定石灰石主要用于炼铁时造渣，石灰用于炼钢时造渣，而白云石经煅烧后主要以制作碱性炉和修补炉衬。

石灰石主要成分为碳酸钙；白云石主要成分为碳酸钙和碳酸镁，它们经煅烧后失去二氧化碳，前者变为石灰，后者称为烧结白云石。

对石灰石．石灰，白云石常进行的分析项目有，二氧化硅．三氧化二铁．三氧化二铝，氧化钙，氧化镁，灼减量，吸附水等。

硫、磷通常不进行分析。

一、二氧化硅、三氧化二铁、三氧化二铝、氧化钙、氧化镁联合测定的溶液制备1．方法要点将试样于铂坩埚中以无水碳酸钠-硼砂混合熔剂熔融，并用稀盐酸浸出熔物，制成试样溶渣。

2．试剂(1)混合熔剂将1份无水碳酸钠与1份四硼酸钠混合研细备用。

四硼酸钠应预先放在瓷坩埚中于700～750℃焙烧数小时，以除去结晶水。

(2)盐酸溶液(1+1)。

3．溶液制备方法称取0.5000g试样，置于铂坩埚中，加7～8g混合熔剂，用铂丝混合均匀，于950℃熔融至熔物呈透明的液体，取出小心旋转坩埚，使熔物附着于坩埚内壁。

将坩埚移至250mL烧杯中，加60mL沸水，40mL盐酸溶液，混匀后加热使熔物溶解。

用水洗涤坩埚，继续加热至试液透明，取下。

将试液移入250mL容量瓶中，用水洗涤烧杯，冷却后以水稀释至刻线，摇匀备用。

4．附注(1)一般四硼酸钠中含有10个结晶水，如预先不焙烧除去，会在熔融过程中由于水分激烈排除而崩溅，造成试样损失。

(2)烧结白云石与石灰极易吸水，故称样时要快。

(3)由于石灰石、白云石中含有大量二氧化碳，因此熔融时先以低温约400℃开始，逐渐提高温度，否则易崩溅。

二、二氧化硅的测定(硅钼蓝分光光度法)1．方法要点试样经碱分解，酸浸出，所形成的正硅酸在一定酸度下，加入钼酸铵使硅酸成为硅钼杂多酸，最后以亚铁还原成硅钼蓝．进行吸光度测定。

2．试剂(1)钼酸铵(5％)。

(2)草酸-硫酸溶液3份草酸溶液与2份硫酸溶液(1+3)混匀。

(3)硫酸亚铁铵溶液(4％) 每1L溶液中加5mL浓硫酸。

区分⽯英和⽅解⽯、正长⽯和斜长⽯、⽩云⽯和⽯灰⽯1、⽯英和⽅解⽯——最简单的⽅法就是⽤⼩⼑刻划，可以划动的是⽅解⽯，反之则是⽯英（⽅解⽯硬度为3，⼩于⼩⼑硬度5.5，能被⼩⼑划出刻痕；⽯英硬度为7，⼤于⼩⼑硬度，不能被⼩⼑划出刻痕）。

其次⽤化学⽅法也可以区分：⽯英主要成分为SiO2，⽅解⽯主要成分为CaCO3，滴加稀盐酸后冒泡的是⽅解⽯。

2、正长⽯和斜长⽯——通过观察解理来区分：正长⽯解理夹⾓等于90度，斜长⽯解理夹⾓⼩于90度；正长⽯主要为钾长⽯，斜长⽯分了钠长⽯、更长⽯、中长⽯、拉长⽯、培长⽯、钙长⽯等，都是类质同像的混合物，从左向右钠越来越少，钙越来越多。

（长⽯是长⽯族岩⽯的总称，是地壳中最重要的造岩成分，⽐例达到60%。

⼏乎所有⽕成岩的主要成分都为长⽯，部分沉积岩和变质岩中也含有长⽯成分，另外⽉球的壳也由长⽯组成。

1）钾长⽯钾长⽯包括正长⽯、微斜长⽯、条纹长⽯、透长⽯等。

产于侵⼊岩中的主要是正长⽯和微斜长⽯，在浅成岩和喷出岩中可以是透长⽯。

条纹长⽯是正长⽯或微斜长⽯与钠长⽯交⽣的产物，其中正长⽯或微斜长⽯多于钠长⽯。

颜⾊是鉴别钾长⽯的⼀个重要标志。

钾长⽯通常是⾁红⾊的，但也有呈紫红⾊、⽩⾊、灰⽩⾊，甚⾄灰⿊⾊。

钾长⽯在风化过程中颜⾊会发⽣改变，⾁红⾊可变成灰⽩⾊，灰⽩⾊也可变为⾁红⾊。

⽽且酸性斜长⽯也常呈⾁红⾊。

因此，颜⾊不能作为钾长⽯鉴定时的特征性标志。

产于深成岩中的钾长⽯、微斜长⽯常呈它形粒状晶体。

当钾长⽯在斑状、似斑状岩⽯中构成斑晶时，常呈板状、板柱状⾃形的晶体。

野外鉴定长⽯时要特别注意双晶的观察。

当旋转标本，发现长⽯解理⾯上出现⼀半反光，⼀半不反光时，此即为卡斯巴双晶；当出现相间反光时即为聚⽚双晶。

钾长⽯常具卡斯巴双晶，⽽斜长⽯常具聚⽚双晶。

这才是区别钾长⽯和斜长⽯最重要的标志。

如果在⼤的钾长⽯晶体上，见有根须状的细脉，⽽且细脉的颜⾊⼜较浅，则为条纹长⽯。

钾长⽯风化时，常⽣成⽩⾊的⼟状⾼岭⽯。

石灰石化学分析方法石灰石的化学成分大致含量范围如下：SiO 2：0.2～10% Al 2O 3：0.2～2.5% Fe 2O 3：0.1～2%CaO ：45～55% MgO ：0.1～2.5% 烧失量：36～43%一般要求石灰石的SiO 2含量＜2%，CaO 含量＞53.5%（CaCO 3含量＞95%）。

一、试样的制备试样必须具有代表性和均匀性，取样按GB/T 2007.1进行。

由大样缩分后的试样不得少于100 g ，然后用鄂式破碎机破碎至颗粒小于13mm ，再以四分法或缩分器将试样缩减至约25g ，然后通过密封式制样机研磨至全部通过孔径为0.08mm 方孔筛。

充分混匀后，装入试样瓶中，供分析用。

其余作为原样保存备用。

二、二氧化硅的测定：准确称取1.0g 试样(精确至0.0001g)，臵于100ml 蒸发皿中，加入5～6gNH 4Cl ，用平头玻璃棒混匀，盖上表面皿，沿皿口滴加10ml （1＋1）HCl 及8～10滴HNO 3，搅拌均匀，使试料充分分解。

把蒸发皿臵于沸水浴上，皿上放一玻璃三角架，再盖上表面皿加热，期间搅拌2次，待蒸发至干后再继续蒸发10～15min 。

取下蒸发皿，加20ml （3＋97）热HCl ，搅拌，使可溶性盐类溶解，以中速定量滤纸过滤，用胶头扫棒以（3＋97）热HCl 擦洗玻璃棒及蒸发皿，并洗涤沉淀10～12次，滤液及洗液承接于500ml 容量瓶中，定容至标线。

此即为试验溶液，用于测定CaO 、MgO 、Fe 2O 3、Al 2O 3用。

滤纸与沉淀臵于已恒重的瓷坩埚（m2）中，先在电炉上以低温烘干，再升高温度使滤纸充分灰化，然后臵于950℃高温炉中灼烧40min ，取出，等红热退去后臵于干燥器中冷却15－30min ，称重。

如此反复灼烧，直至恒重。

记录沉淀及坩埚的质量（m1）。

注意事项：1、 严格控制硅酸脱水的温度和时间。

硅酸溶胶加入电解质后并不立即聚沉，必须在沸水浴（可用大号烧杯加水煮沸代替水浴锅用）中蒸发干涸，时间为10－15min ，温度严格控制在100～110℃以内。

一种白云石、方解石、石灰石试样测fe快速分解的方法【原创版4篇】篇1 目录1.引言2.白云石、方解石和石灰石的概述3.测量 fe 快速分解的方法4.实验过程与结果5.结论篇1正文1.引言白云石、方解石和石灰石是常见的钙质岩石，广泛应用于建筑、化工、冶金等行业。

在岩石分析中，快速、准确地测定其中铁（Fe）的含量十分重要。

本文介绍了一种针对白云石、方解石和石灰石试样测 fe 快速分解的方法。

2.白云石、方解石和石灰石的概述白云石、方解石和石灰石都是钙质岩石，主要成分分别是碳酸钙（CaCO3）。

白云石是自然界中分布最广的钙质岩石之一，常用于生产水泥、玻璃等。

方解石是一种含铁白云石，具有较高的铁含量，常用于生产铁合金等。

石灰石则是建筑行业中常用的一种材料，也是生产水泥的主要原料之一。

3.测量 fe 快速分解的方法为了快速、准确地测定白云石、方解石和石灰石试样中的铁含量，我们采用了以下方法：（1）样品的制备：将白云石、方解石和石灰石样品分别进行粉碎、研磨，使其达到一定的细度。

（2）试样处理：将制备好的样品放入高温炉中，加热至一定温度（例如 800℃），并保持一段时间（例如 2 小时），以使样品中的铁快速分解。

（3）样品测定：将经过处理的样品取出，进行化学分析，测定其中铁的含量。

4.实验过程与结果我们选取了若干份白云石、方解石和石灰石样品进行实验。

经过高温加热处理后，分别测定了样品中的铁含量。

结果表明，该方法可以快速、准确地测定白云石、方解石和石灰石试样中的铁含量。

5.结论本文介绍了一种针对白云石、方解石和石灰石试样测 fe 快速分解的方法。

篇2 目录1.引言2.白云石、方解石和石灰石的概述3.fe 快速分解方法的提出4.实验过程与结果5.方法的优点与局限性6.结论篇2正文1.引言白云石、方解石和石灰石是我国重要的非金属矿产资源，被广泛应用于建筑、化工、冶金等行业。

在矿产资源开发利用中，对矿石的成分分析和物质成分检测具有重要意义。

4.3.2试剂
①三乙醇胺：1：3；
②氢氧化钾：20%；
③钙指试剂：（1g与10g氯化钠研匀）；
④EDTA：0.1mol/L。
4.3.3实验步骤
吸取母液25ml于250ml锥形瓶中，加三乙醇胺5ml，氢氧化钾溶液20ml，钙指示剂少许，用EDTA标准溶液滴定，由酒红色变为纯蓝色为终点。
4.3.4结果计算
4.4.4结果计算
MgO标
MgO% = ——————×（V2-V1）
V标2-V标1
式中：
MgO标——标样中MgO的百分含量；
V标2——标样中CaO、MgO含量所消耗标液的体积；
V标1——标样中CaO消耗标液的体积；
V2——试样中CaO、MgO含量所消耗标液的体积；
V1——试样中CaO消耗标液的体积。
4.4.2试剂
①氨性缓冲溶液：称取NH4Cl54g，加适当水溶解，加氨水350ml，稀至一升；
②三乙醇胺：1：3；
③镁指示剂：铬黑T指示剂（5g/L）：称取0.50g铬黑T和2.0g盐酸羟胺，溶于乙醇，用乙醇稀释至100ml；
④EDTA : 0.1mol/L。、
4.4.3实验步骤
吸取母液25ml于250ml锥形瓶中，加三乙醇胺5ml，加氨性缓冲溶液20ml，镁指示剂少许，以EDTA标准溶液滴定至纯蓝色即为终点。
4.2二氧化硅的测定
4.2.1原理
试样经硝酸溶解，生成可溶性硅酸，与钼酸铵作用生成硅钼黄，然后被硫酸亚铁铵还原为硅钼蓝。
4.2.2试剂
①钼酸铵: 1%；
②草硫混酸: 1:3硫酸与4%草酸等体积混合；
③硫酸亚铁铵：5%；
4.2.3实验步骤
吸取上述母液2ml，置于100ml锥形瓶中，加钼酸铵30ml摇匀，放置10min，加草硫混酸30ml，立即加入硫酸亚铁铵5ml，摇匀，在波长680nm下进行比色。

改进邻菲罗啉比色法测定低铁石灰石(方解石）、白云石中三氧化二铁含量韩心悦1戴晓红2(1.中建材（合肥）新能源有限公司合肥230〇88;2.中建材（宜兴）新能源有限公司宜兴214200)摘要低铁含量的石灰石(方解石)和白云石是生产光伏玻璃的主要原料，而邻菲罗啉比色法是一种高效准确的铁含量检测方法。

但是，国家标准GB/T3286.4—2012中规定的测定范围远远超出实际生产要求，因此直接应用国标会产生较大的实 验误差。

本文通过调节实验中的样品质量和混合熔剂质量，在国标规定方法的基础上进行改进。

实验结果表明，增大样品 质量和混合熔剂质量分别至2.00g和8.0g时，实验准确度得到了极大提升，结果符合国家标准允许差。

关键词邻菲罗啉比色法；石灰石（方解石）；白云石；三氧化二铁含量；方法改进中图分类号：TQ171文献标识码：A文章编号：1003-1987(2020)01-0007-05Improvement of O-Phenanthroline Colorimetry on MeasuringFerric Oxide Content in Low-iron Limestone ( Calcite) and DolomiteHAN X inyue1,DAI X iaohong2(l.China National BuildingMaterials (Hefei)New Energy Resources Co., Ltd., ^efei230088,China；BM(YIXING)New Energy Resources Co； Ltd., fixing214200,China)Abstract: Limestone (calcite)and dolomite with low iron content are main raw materials for photovoltaic glass production,and O-phenanthroline colorimetric method is an efficient and accurate method for iron content measurement.However,the range specified in the national standard GB/T 3286.4— 2012 is far beyond the actual production requirements.Therefore,the direct application of the national standard would cause large experimental errors.In the present work,the method based on the national standard is improved by controlling the weight of sample and mixed fluxes.The experimental result shows that the accuracy of the experiment is significantly improved when the mass of sample and mixed flux are increased to 2.00g and8.0g,respectively,and the results are in accordance with the national standard tolerance.Key Words: O-phenanthroline colorimetry,limestone (calcite) ,dolomite,the content of ferric oxide, method improvement.〇引言与普通平板玻璃相比，光伏玻璃为一般钠钙硅玻璃，它的核心技术在于低铁超白高透，在 380 n m~l 100 nm范围内，透光率可达91%以上[1]。

黄土高原风成堆积物中方解石与白云石的区分方法
黄土高原风成堆积物中的方解石和白云石是两种常见的岩石类型。

这两种岩石都是由风力在黄土高原地区冲刷形成的，但它们在化学成分、结构和物理性质方面有所不同。

下面介绍几种常用的方法来区分方解石和白云石。

化学成分分析：方解石是由碳酸钙和硅酸钙构成的，而白云石是由碳酸钙和镁铝硅酸盐构成的。

因此，通过测量岩石样品中碳酸钙、硅酸钙和镁铝硅酸盐的含量，可以区分这两种岩石。

结构分析：方解石的晶体结构是类似于石膏的三角晶系，而白云石的晶体结构则是类似于石膏的四方晶系。

因此，通过扫描电子显微镜观察岩石样品的晶体结构，可以区分这两种岩石。

物理性质分析：方解石的比重较大，约为2.7～2.8，而白云石的比重较小，约为2.6。

此外，方解石比白云石硬度大，约为3～3.5，而白云石的硬度约为2.5～3。

石灰石里面的主要成分介绍石灰石是一种常见的矿石，其主要成分包括钙碳酸盐和镁碳酸盐。

石灰石具有重要的工业价值和广泛的应用领域。

本文将着重介绍石灰石的主要成分及其形成过程、物理性质、工业应用和环境影响。

钙碳酸盐与镁碳酸盐1.钙碳酸盐：是石灰石中最主要的组成成分之一。

它包括方解石（CaCO3）、白云石（CaCO3·MgCO3）和草酸钙（Ca(COOH)2）。

其中，方解石在自然界中广泛分布，具有较高的硬度和密度，是石灰石的主要矿物。

2.镁碳酸盐：主要指含有镁离子的碳酸盐矿物。

在石灰石中，常见的镁碳酸盐是白云石。

白云石是一种质地较软的矿物，硬度较低，但具有优异的光泽。

形成过程1.生物作用：很多石灰石的形成与生物有关，例如珊瑚礁和藻类残骸经过长时间的沉积和压实，形成了大规模的石灰岩堆积体。

2.沉积作用：石灰石也可以通过溶解沉积方式形成。

当水中的钙离子和碳酸根离子浓度较高时，它们会结合形成溶解度较小的矿物，沉积成石灰石。

物理性质1.外观：石灰石的颜色可以有很多种，包括白色、灰色、黄色、棕色等。

2.硬度：石灰石的硬度通常在2.5到4之间，相对较低。

3.密度：石灰石的密度大约在2.6到2.8 g/cm³之间。

工业应用1.水泥制造：石灰石是制造水泥的重要原料之一。

通过加热石灰石，可以将其分解成氧化钙，然后与粉煤灰等混合，制造出高品质的水泥。

2.冶金工业：石灰石在冶金过程中作为炼钢炉的炉渣剂和耐火材料使用。

3.建筑材料：石灰石可用于建筑材料，如墙板、地板和石英砂。

4.石灰制造：通过加热石灰石，可以制造石灰，广泛应用于建筑、冶金、化工等行业。

5.环境改善：石灰石可用于废气和废水处理，去除其中的酸性物质。

环境影响1.酸性沉降：过度开采石灰石或石灰石加工过程中的尘埃会导致大气中的酸性成分增加，进而引起酸性沉降的问题。

2.生态系统破坏：开采石灰石可能破坏地下水系统、湿地和自然栖息地。

3.资源消耗：石灰石属于非可再生资源，过度开采会导致资源枯竭。

石灰石的主要成分化学用语
石灰石的主要化学成分是碳酸钙，化学式为CaCO3。

碳酸钙是
一种无机化合物，由钙离子（Ca2+）和碳酸根离子（CO32-）组成。

在自然界中，石灰石通常以方解石（calcite）或者白云石（aragonite）的形式存在，这两种形式都是碳酸钙的晶体形态。

石
灰石还可能含有少量的杂质，比如镁、铁、锰等元素。

从化学角度来看，石灰石主要是由碳、氧和钙元素组成。

碳酸
钙具有碱性，可以和酸发生中和反应，生成盐和水。

这使得石灰石
在许多工业和化工过程中具有重要的用途，比如制备石灰、水泥、
石膏等。

此外，石灰石在建筑材料、冶金、玻璃制造等行业也有广泛的
应用。

从化学工业角度来看，石灰石的主要成分碳酸钙可以通过加
热分解得到氧化钙（CaO）和二氧化碳（CO2），氧化钙是制备水泥、石灰等产品的重要原料。

总的来说，石灰石的主要成分碳酸钙在化学上具有丰富的用途
和重要的工业价值，对于多个领域的生产和制造都有着重要的影响。

希望这个回答能够从化学的角度全面地解答你的问题。
