天线原理与设计10分形

天线设计的原理与实现方式天线是电磁波收发的关键部件，是无线通信中不可或缺的重要元件，不同的天线设计可以实现不同的工作频率、增益、方向性、天线匹配等性能。

本文将介绍天线设计的原理和实现方式，帮助读者更好地理解天线的工作原理和参数设计。

一、天线设计的基本原理天线是将电磁波转换为电信号或反之的电器（电磁设备），它是无线通信系统中的关键部件之一。

天线设计基本原理包括天线性能指标和天线结构设计两部分。

1、天线性能指标天线的性能指标主要包括工作频率、增益、方向性、天线匹配等。

不同的天线类型和应用场景需要不同的性能指标来实现特定的功能。

（1）工作频率工作频率是指天线在工作中所应用的频率范围，通常为频段或中心频率等。

天线的设计要根据应用环境和所需要的信号频率来确定。

（2）增益增益是指天线辐射的功率与理想点源天线辐射的功率的比值，通常以dB为单位。

天线的增益与其结构形式、工作频率、方向性等有关。

（3）方向性方向性是天线传输能量的方向特性，是指天线辐射模式的立体角分布。

天线的方向性与其结构形式、工作频率、增益等有关。

（4）天线匹配天线匹配是指天线系统整体与其驱动器之间阻抗匹配的关系，使得天线系统的传输和接收线路具有最佳阻抗匹配状态，以提高天线的输出功率和信噪比。

2、天线结构设计天线结构设计是指天线的实现方式，包括天线结构形式、阻抗匹配方式、辐射元件、天线材料等方面。

（1）天线结构形式天线结构形式可以分为线性天线、环形天线、阵列天线、反射天线、补偿天线、微带天线、偏振天线等多种形式，每种天线形式都有其特点，应根据具体要求来选择天线结构形式。

（2）阻抗匹配方式阻抗匹配方式主要有天线冷端阻抗、贴片阻抗、隔离光缆、转换器和偶合电路等多种方法。

（3）辐射元件天线的辐射元件包括天线辐射体、驱动器和辅助元件等。

辐射体和驱动器是天线最基本的组成部分，辅助元件包括反射盘、支撑杆、防射线等。

（4）天线材料天线材料主要包括导体、绝缘材料、衬底材料等。

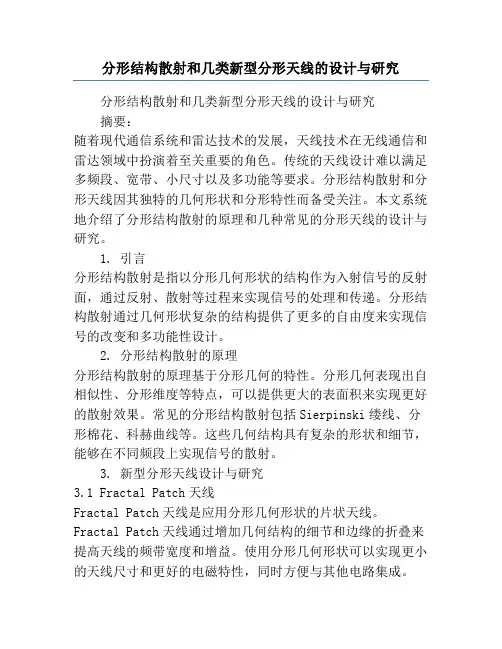

分形结构散射和几类新型分形天线的设计与研究分形结构散射和几类新型分形天线的设计与研究摘要：随着现代通信系统和雷达技术的发展，天线技术在无线通信和雷达领域中扮演着至关重要的角色。

传统的天线设计难以满足多频段、宽带、小尺寸以及多功能等要求。

分形结构散射和分形天线因其独特的几何形状和分形特性而备受关注。

本文系统地介绍了分形结构散射的原理和几种常见的分形天线的设计与研究。

1. 引言分形结构散射是指以分形几何形状的结构作为入射信号的反射面，通过反射、散射等过程来实现信号的处理和传递。

分形结构散射通过几何形状复杂的结构提供了更多的自由度来实现信号的改变和多功能性设计。

2. 分形结构散射的原理分形结构散射的原理基于分形几何的特性。

分形几何表现出自相似性、分形维度等特点，可以提供更大的表面积来实现更好的散射效果。

常见的分形结构散射包括Sierpinski缕线、分形棉花、科赫曲线等。

这些几何结构具有复杂的形状和细节，能够在不同频段上实现信号的散射。

3. 新型分形天线设计与研究3.1 Fractal Patch天线Fractal Patch天线是应用分形几何形状的片状天线。

Fractal Patch天线通过增加几何结构的细节和边缘的折叠来提高天线的频带宽度和增益。

使用分形几何形状可以实现更小的天线尺寸和更好的电磁特性，同时方便与其他电路集成。

3.2 分形天线阵列分形天线阵列是应用分形结构散射的阵列天线系统。

传统的阵列天线由正交排列的单元天线组成，而分形天线阵列采用分形结构作为单元天线，从而实现更大的阵列增益和更好的方向性。

分形天线阵列可以利用分形结构的自相似性和多尺度性质来优化波束形成和辐射特性，改善天线性能。

3.3 分形天线在通信领域的应用分形天线在通信领域具有广泛的应用前景。

其小尺寸和宽带特性使其成为移动通信设备中理想的天线选择。

同时，分形天线的几何特性也可以实现多频段操作和天线方向性的自由调节，满足多功能通信的需求。

天线原理与设计天线是无线通信系统中的重要组成部分，它的设计和原理对于无线通信系统的性能和覆盖范围起着至关重要的作用。

本文将对天线的原理和设计进行详细的介绍，希望能够帮助读者更好地理解和应用天线技术。

首先，天线的原理是基于电磁波的辐射和接收。

在无线通信系统中，发射天线将射频信号转换成电磁波进行传输，而接收天线则将接收到的电磁波转换成射频信号进行解调。

因此，天线的设计需要考虑到频段、增益、方向性、极化等因素，以实现最佳的通信性能。

其次，天线的设计需要根据具体的应用场景和需求来进行。

不同的应用场景需要不同类型的天线，比如室内分布式系统需要采用室内覆盖天线，而室外覆盖系统则需要采用室外定向天线。

此外，天线的设计还需要考虑到信号的覆盖范围、干扰抑制、多径效应等因素，以确保通信系统的稳定性和可靠性。

在天线设计中，还需要考虑到天线的匹配和阻抗匹配问题。

天线的输入阻抗与信号源或接收机的输出阻抗需要匹配，以确保最大的信号传输效率。

因此，天线设计中需要考虑到天线的阻抗特性和匹配网络的设计，以实现最佳的匹配效果。

此外，天线的材料和结构也对其性能产生重要影响。

天线的材料选择和结构设计需要考虑到频段、环境适应性、制造成本等因素，以实现最佳的性能和成本效益。

综上所述，天线的原理和设计涉及到电磁波辐射和接收、应用场景和需求、匹配和阻抗匹配、材料和结构等多个方面。

在实际应用中，需要综合考虑这些因素，进行合理的天线设计，以实现最佳的通信性能和覆盖范围。

希望本文能够对天线的原理和设计有所帮助，也希望读者能够在实际应用中充分理解和应用天线技术，为无线通信系统的性能和覆盖范围提供有效的支持。

天线原理与设计天线是无线通信系统中的重要组成部分，它的设计和原理对于无线通信的性能和覆盖范围起着至关重要的作用。

本文将介绍天线的基本原理和设计方法，帮助读者更好地理解和应用天线技术。

首先，天线的基本原理是什么呢？天线是将电磁波转换为电信号或者将电信号转换为电磁波的装置。

在接收模式下，天线接收到的电磁波会转换成电信号，而在发送模式下，电信号会被天线转换成电磁波进行传输。

因此，天线的设计需要考虑到频率范围、辐射效率、方向性等因素，以确保其在特定的应用场景下能够实现高效的信号传输。

其次，天线的设计方法有哪些呢？天线的设计需要根据具体的应用需求来确定。

一般来说，天线的设计包括结构设计、材料选择、匹配网络设计等方面。

在结构设计方面，需要考虑天线的形状、尺寸、辐射器的布局等因素，以确保天线能够实现所需的辐射特性。

在材料选择方面，需要选择合适的材料来制作天线，以确保天线具有足够的机械强度和耐候性。

在匹配网络设计方面，需要设计合适的匹配网络来确保天线与传输线的匹配，以提高天线的辐射效率。

最后，天线的设计需要注意哪些问题呢？在天线设计过程中，需要注意考虑以下几个问题。

首先，需要考虑天线的频率范围，以确保天线能够在所需的频段内正常工作。

其次，需要考虑天线的辐射效率，以确保天线能够实现高效的信号传输。

此外，还需要考虑天线的方向性，以确保天线能够实现所需的辐射方向。

最后，还需要考虑天线的机械强度和耐候性，以确保天线能够在各种环境条件下正常工作。

综上所述，天线是无线通信系统中的重要组成部分，其设计和原理对于无线通信的性能和覆盖范围起着至关重要的作用。

天线的设计需要考虑频率范围、辐射效率、方向性等因素，以确保其能够在特定的应用场景下实现高效的信号传输。

希望本文能够帮助读者更好地理解和应用天线技术。

天线设计原理
天线是无线通信系统中至关重要的组成部分，它的设计原理直接影响着通信系统的性能和稳定性。

本文将介绍天线设计的基本原理，包括天线的基本结构、工作原理和设计要点。

首先，天线的基本结构包括辐射器和馈电系统。

辐射器是天线的主体部分，它负责将电磁波转换为空间电磁波，并与外界空间进行能量交换。

馈电系统则是将无线电频率的能量传送到辐射器上，使其产生电磁波。

辐射器的形状和尺寸、馈电系统的设计方式都直接影响着天线的性能。

其次，天线的工作原理是基于电磁场的辐射和接收。

当天线被接收到电磁波时，其中的电磁场激发辐射器产生感应电流，从而产生感应电磁场。

这个过程是天线接收信号的基本原理。

而当天线被激发电流时，辐射器产生电磁场，从而将电磁波辐射到外界空间，这个过程是天线辐射信号的基本原理。

最后，天线的设计要点包括频率选择、辐射模式和阻抗匹配。

频率选择是指天线要适应的工作频段，不同的频段对天线的设计有不同的要求。

辐射模式是指天线在空间中的辐射特性，包括辐射方
向、辐射功率分布等。

阻抗匹配是指天线的输入阻抗要与馈电系统的输出阻抗匹配，以确保能量传输的有效性。

综上所述，天线的设计原理涉及到天线的结构、工作原理和设计要点。

了解这些原理对于设计和优化天线至关重要，只有深入理解天线的工作原理，才能设计出性能优良的天线产品，满足不同应用场景的需求。

希望本文能够帮助读者更好地理解天线设计的基本原理，并在实际应用中发挥更大的作用。

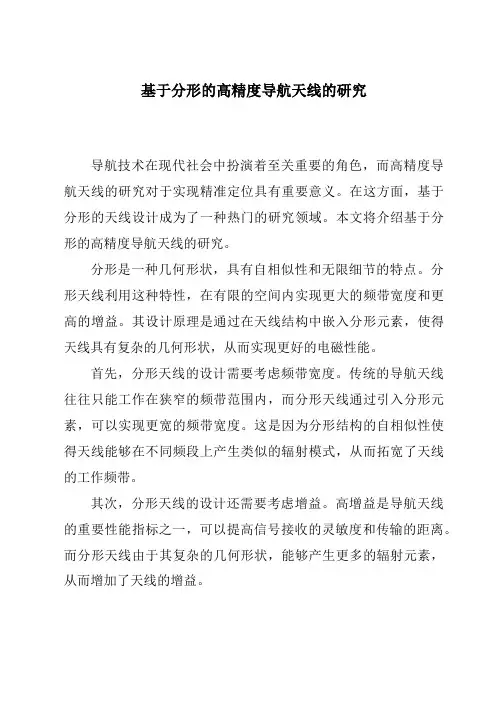

基于分形的高精度导航天线的研究导航技术在现代社会中扮演着至关重要的角色，而高精度导航天线的研究对于实现精准定位具有重要意义。

在这方面，基于分形的天线设计成为了一种热门的研究领域。

本文将介绍基于分形的高精度导航天线的研究。

分形是一种几何形状，具有自相似性和无限细节的特点。

分形天线利用这种特性，在有限的空间内实现更大的频带宽度和更高的增益。

其设计原理是通过在天线结构中嵌入分形元素，使得天线具有复杂的几何形状，从而实现更好的电磁性能。

首先，分形天线的设计需要考虑频带宽度。

传统的导航天线往往只能工作在狭窄的频带范围内，而分形天线通过引入分形元素，可以实现更宽的频带宽度。

这是因为分形结构的自相似性使得天线能够在不同频段上产生类似的辐射模式，从而拓宽了天线的工作频带。

其次，分形天线的设计还需要考虑增益。

高增益是导航天线的重要性能指标之一，可以提高信号接收的灵敏度和传输的距离。

而分形天线由于其复杂的几何形状，能够产生更多的辐射元素，从而增加了天线的增益。

此外，分形天线还具有辐射效率高和抗干扰能力强的特点。

分形结构的细节丰富性使得天线能够更好地适应复杂的电磁环境，减少信号的衰减和干扰，提高导航系统的可靠性和精度。

最后，基于分形的高精度导航天线的研究还面临一些挑战。

例如，分形天线的设计和制造需要考虑到尺寸和形状的复杂性，增加了工程上的难度。

同时，分形天线的性能也受到天线材料和制造工艺的限制。

综上所述，基于分形的高精度导航天线的研究具有重要意义。

通过利用分形结构的自相似性和细节丰富性，分形天线能够实现更宽的频带宽度、更高的增益以及更好的抗干扰能力，为导航系统的精准定位提供了更好的解决方案。

然而，分形天线的研究仍然面临一些挑战，需要进一步探索和改进。

相信随着科学技术的发展，基于分形的导航天线将在未来得到更广泛的应用和发展。

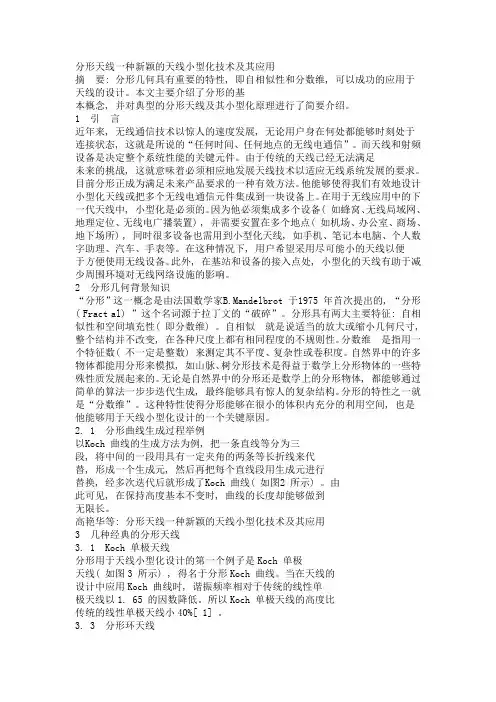

分形天线一种新颖的天线小型化技术及其应用摘要: 分形几何具有重要的特性, 即自相似性和分数维, 可以成功的应用于天线的设计。

本文主要介绍了分形的基本概念, 并对典型的分形天线及其小型化原理进行了简要介绍。

1 引言近年来, 无线通信技术以惊人的速度发展, 无论用户身在何处都能够时刻处于连接状态, 这就是所说的“任何时间、任何地点的无线电通信”。

而天线和射频设备是决定整个系统性能的关键元件。

由于传统的天线已经无法满足未来的挑战, 这就意味着必须相应地发展天线技术以适应无线系统发展的要求。

目前分形正成为满足未来产品要求的一种有效方法。

他能够使得我们有效地设计小型化天线或把多个无线电通信元件集成到一块设备上。

在用于无线应用中的下一代天线中, 小型化是必须的。

因为他必须集成多个设备( 如蜂窝、无线局域网、地理定位、无线电广播装置) , 并需要安置在多个地点( 如机场、办公室、商场、地下场所) , 同时很多设备也需用到小型化天线, 如手机、笔记本电脑、个人数字助理、汽车、手表等。

在这种情况下, 用户希望采用尽可能小的天线以便于方便使用无线设备。

此外, 在基站和设备的接入点处, 小型化的天线有助于减少周围环境对无线网络设施的影响。

2 分形几何背景知识“分形”这一概念是由法国数学家B.Mandelbrot 于1975 年首次提出的, “分形( Fract al) ”这个名词源于拉丁文的“破碎”。

分形具有两大主要特征: 自相似性和空间填充性( 即分数维) 。

自相似就是说适当的放大或缩小几何尺寸, 整个结构并不改变, 在各种尺度上都有相同程度的不规则性。

分数维是指用一个特征数( 不一定是整数) 来测定其不平度、复杂性或卷积度。

自然界中的许多物体都能用分形来模拟, 如山脉、树分形技术是得益于数学上分形物体的一些特殊性质发展起来的。

无论是自然界中的分形还是数学上的分形物体, 都能够通过简单的算法一步步迭代生成, 最终能够具有惊人的复杂结构。

在无线电设备中，天线就是用来辐射和接收无线电波的装置，是一种电与磁的能量转换器。

按方向性分类，天线分为全向天线和定向天线两种。

全向天线将能量信号平均辐射到所有方向上，由于能量被分散了，传输距离也较短。

而定向天线则将能量信号辐射到特定的方向上，由于能量更集中，因此在该方向上传输距离会更远。

图1 定向天线和全向天线图1 定向天线和全向天线按材质或结构，天线又可以分为许多种类，常见的是：PCB天线（板载天线）、陶瓷天线、棒状天线等。

致远电子推出的ZLG52810蓝牙模块，使用的就是PCB天线，这类天线集成在产品内部，可以大大减小对客户产品尺寸的要求。

那么，要如何评估一款天线性能的优劣？下面介绍天线的几个主要参数：1. 工作频率工作频率是天线最基本的参数，代表该天线能够辐射或接收的信号频率。

天线的工作频率一般是某个范围，这个范围称为天线的带宽。

例如某个天线的带宽是2.3GHz~2.5GHz，则它能够将该频段内的信号有效辐射出去或接收进来，而该频段外的信号例如2GHz，则无法通过该天线辐射或接收。

不同技术的产品，需要选择相应工作频段的天线，才能正常工作，例如：● 蓝牙是2.402~2.480GHz；● Wi-Fi是2.412~2.472GHz；● Lora是470~510MHz。

图2 Wi-Fi天线的工作频率测试图2 Wi-Fi天线的工作频率测试2. 增益天线是无源器件，它并不会增大信号强度。

和PA的增益不同，天线的增益通常指最大辐射方向的功率增益值，可以理解为天线在特定方向上的辐射能力，增益越大，天线辐射的能量也越集中，在相应方向上辐射能力越强，信号传输距离越远。

广州致远电子推出的ZM602系列Wi-Fi模块所设计的PCB天线增益达到了3.3dBi，空旷环境下最远通讯距离达到了450m，传输距离优于市场上绝大部分的Wi-Fi产品。

3. 电压驻波比电压驻波比（VSWR）是表征端口阻抗匹配程度的一个量，它是衡量射频功率从功率源通过传输线到负载（天线）的效率，是驻波中最大电压与最小电压之比。

天线的基本原理
天线是一种可以接收或发送无线电波的装置，其基本原理是利用电磁感应和辐射原理。

当电流通过天线中的导体时，会产生一个电磁场，这个电磁场随着电流的变化而变化。

当无线电波经过天线时，这个变化的电场和磁场会相互结合并沿着空间传播。

天线的设计和结构会影响其工作频率和辐射特性。

传统的天线通常由一个或多个导体构成，其中最常见的是直线型、对数螺旋型和偶极子型。

这些导体的长度通常是针对所需的工作频率进行优化的。

对于接收天线而言，当无线电波通过天线时，导体中的电流会产生辐射磁场，这个磁场会引起导体中的电荷移动，最终形成接收电流。

接收天线的性能受到很多因素的影响，包括频率、极化、天线的方向性以及环境的影响。

对于发送天线而言，当电流通过天线时，会在周围产生电磁场，并将电能转化为无线电波的形式辐射出去。

发送天线的效率与输入功率、天线损耗以及电磁场的辐射效果有关。

总的来说，天线的基本原理就是利用电磁感应和辐射原理，通过导体中的电流产生电磁场，并将电能转化为无线电波进行传输或接收。

这种原理被广泛应用于通讯、广播、雷达、卫星和无线电技术等领域。

天线的原理与设计天线是将电能（或者电磁波）转换为电磁场（或者电磁波）的装置，它在通信、雷达、无线电电视广播和无线电导航等领域起着重要作用。

天线设计的目的是通过合适的几何形状和材料选择，使其尽可能高效地辐射和接收电磁波。

天线的原理可以归纳为以下几个主要方面：1. 反射和辐射原理：天线将电能转换为电磁波的关键在于其几何形状。

几何形状不同，天线对电磁波的反射和辐射效果也不同。

一般来说，天线的形状需要与待处理信号的波长相匹配，以确保最佳的能量传输和辐射。

2. 功率匹配原理：设计天线需要考虑到待处理信号的功率，以及天线的能量传输效率。

天线设计需要合理选择天线尺寸、形状和材料，以确保尽可能高的信号接收和发射效率。

3. 波束方向性原理：天线的方向性是指其辐射或接收信号的方向性。

波束方向性天线的设计考虑到天线的几何形状、电流分布、波束宽度等因素，以使其增加信号的强度以及抑制不希望的信号干扰。

4. 阻抗匹配原理：阻抗匹配是天线设计中的关键要素之一。

天线的阻抗与发射或接收设备之间的阻抗必须匹配，以确保最大能量传输和最小信号损失。

通过使用匹配网络或其他技术，可以实现天线和设备之间的阻抗匹配。

天线的设计过程可以基于理论分析、模拟和实验来完成。

具体的设计步骤包括：1. 确定设计需求和参数：根据特定应用的需求，确定所需天线的频率范围、增益、方向性、极化方式等参数。

2. 选择适当的天线类型：根据设计需求，选择适合的天线类型，如喇叭天线、螺旋天线、微带天线等。

3. 进行理论分析和模拟：利用电磁场理论和仿真软件，对天线进行理论分析和模拟，确定天线的几何结构和材料。

4. 进行实验验证：通过制作样品天线并进行实验验证，评估天线的性能和参数是否符合设计要求。

如果需要，进行调整和优化。

5. 优化和改进：根据理论分析、模拟和实验结果，对天线进行优化和改进，以提高天线的性能和效果。

天线设计中需要考虑的其他因素还包括天线的制造成本、安装要求、环境适应性等。

分形阵列天线分形的起源可追溯到十九世纪下半叶有名的Wierestrass函数和Cantor三分集等。

分形(Fractal)一词是美籍法国数学家B.B.Mandelbrot于1975年创造的。

分形几何是传统欧氏几何的推广,它研究的内容在图形上具有自相似性,在数量上具有分数维数。

分形几何与经典的电磁理论结合产生了分形天线系统理论。

所谓的分形天线是指：几何属性上具有自相似和分数维数等特征的天线。

分形天线的内容包括两个方面：一个是分形单元天线,另一个是分形阵列天线。

分形阵列天线又包括两个方面：一方面是分形单元按普通阵列排布；另一方面是普通天线按分形阵列分布。

分形天线保存了原有分形图形的特点,它具有很强的空间填充性。

而有些分形天线则适合作为小型化天线技术的开发和应用。

和普通天线相比分形天线具有更多优点：它具有多频带、宽频带的特性,特别是工作在多个频段上时具有相似的辐射特性；而有些分形天线则具有很强的空间填充能力,可以使天线在保持基本辐射特性不变的情况下具有更短的尺寸,这样也可以减少设备的尺寸；分形天线在外观上也具有一定的视觉效应,既发挥了天线的作用,又起到装饰的作用,一般用在室内覆盖技术中。

本文首先简要介绍了分形几何理论的基本知识。

然后介绍了分形几何的特点以及分类、分形图形的生成方法以及简单分形图形的维数的计算。

总结了常见分形天线：Koch分形天线、Sierpinski分形天线、Hilbert分形天线、Peano分形天线、Minkowski分形天线、Sierpinski分形毯、Crown分形天线、Koch岛以及Mandelbrot分形树天线和等角螺旋天线。

重点研究了分形阵列天线。

在分形阵列天线中重点研究了具有低旁瓣特性的共心圆环分形阵。

共心圆环分形阵可以根据不同的生成元而分为线性阵、平面三角阵、平面方阵和六边形阵。

同时研究了多种共心圆环分形阵的阵列分布和辐射特性,给出了阵列方向图。

另外还介绍了Cantor集线阵、Sierpinski面阵、Weierstrass分形阵和Peano-Gosper分形阵。
