天线原理与设计—第六章缝隙天线和波导缝隙天线阵

天线原理与设计—第六章缝隙天线和波导缝隙天线阵

6.1 波导缝隙天线阵
非谐振式波导缝隙天线阵
相邻缝隙间距大于二分之波导波长，小于一个波导波长，
所有缝隙间具有线性相差，阵列最大辐射方向偏离法向 方向，且随频率变化
馈电波导内场近似为行波分布，可在较宽的频带上保持
良好的匹配
终端接匹配负载，通常吸收3% - 10%的输入功率
6.1 波导缝隙天线阵
向辐射缝隙天线的两倍，约为1000Ω
缝隙天线
波导馈电的缝隙天线
6.1 缝隙天线
共形缝隙天线
6.1 波导缝隙天线阵
通常在传输TE10波的矩形波导壁上开缝来构造各种缝隙
天线
缝隙必须截断波导壁上的表面电流 为获得强辐射，缝隙应位于电流密度大的位置
（a）横缝 （b）宽边纵缝 （c）斜缝 （d）窄边纵缝
配迅速恶化，因此此类天线的带宽通常较窄（<10%）
6.1 波导缝隙天线阵
谐振式波导缝隙天线阵的辐射方向图
6.1 波导缝隙天线阵
宽边纵向缝隙阵的设计 相邻缝隙间距均为二分之波导波长，因此馈电端的输入
电导为N个缝隙电导之和
为保证输入端匹配，gin =1；如不计互耦，则 gi=Kai2
ai为缝隙i的相对激励振幅，K为常数。先求出K，之后确 定gi。利用gi与缝隙偏移量x间关系，确定缝隙位置。
6.1 缝隙天线 缝隙天线是在金属壁上开缝所形成的天线，系统 中的电磁波经缝隙向外空间辐射或外空间的电磁 波经缝隙进入系统。
由于结构的特点，缝隙天线很适合作为共形天线 用于飞行器上。
理想缝隙天线是在无限大的理想导体平面上开的 窄缝，缝的横向尺寸 w<<l,纵向尺寸2l≈λ/2。
为了更好地理解缝隙天线，需要先介绍电磁场的 等效原理。

天线基本原理及常用天线介绍ppt课件

天线基本原理及常用天线介绍ppt课件
.
3、天线的工作频率范围(带宽)
无论是发射天线还是接收天线，它们总是在一定的 频率范围内工作的，通常，工作在中心频率时天线所能 输送的功率最大，偏离中心频率时它所输送的功率都将 减小，据此可定义天线的频率带宽。
有几种不同的定义： 一种是指天线增益下降三分贝时的频带宽度； 一种是指在规定的驻波比下天线的工作频带宽度。
.
806~960MHz的超宽频天线
现在的一副天线相当于原来的三副天线， 并且具备电调功能，既提高. 了产品性能，又在很大程度上降低了天线的生产成本
3G（1710～2170MHz）频段的超宽频天线
现在的一副天线相当于原来的三副天线， 并且具备电调功能，既提高了. 产品性能，又在很大程度上降低了天线的生产成本
峰值 - 3dB点
Peak - 3dB
10dB 波束宽度 - 10dB点
120° (eg)
峰值
- 10dB点
Peak - 10dB
15° (eg)
Peak
32° (eg)
Peak
Peak - 3dB
俯仰面即. 垂直面方向图
Peak - 10dB
方向图旁瓣显示
上旁瓣抑制 下旁瓣抑制
.
8、方向图在移动组网中的应用
方向图可用来说明天线在空间各个方向上所具有的 发射或接收电磁波的能力。
.
天线的主要技术指标
天线匹配指标
驻波比 隔离度
天线辐射特性指标
与国际接轨的 天性辐射特性
增益
主瓣波束宽度
第一副瓣抑制
前后比
交叉极化比
轴向 ±30
波束效率
3dB 10dB
杂散因子
3dB 10dB
.
≤1.4

天线PPT课件(完整版)

天线PPT课件(完整版)
近区场的性质：由于电场和磁场相差90度，故坡印 廷矢量的平均值等于零，这说明无电磁场能量辐射， 称为感应场。
远区场：当 kr 1 时称为远场区，电磁场主要由 kr 的低次幂项决定，故可略去 kr 的高次幂项，得

Er E

E
j
H
k I0l
4
r H e jkr
s r
0



E jA

2 A k 2 A

J

A
j


J

A
j
洛伦兹条件：

A j


1
A
j

2 A k 2 A J



E jA jA j
in



H

j
k I0l
4
e jkr r
s in

kr 1
波阻抗：
Zw

E H

固有阻抗：
120 377
§1.2 电基本振子
远区场的性质：
（1）电场与磁场在空间相互垂直，它们均与r 成反 比。因等相位面为球面，故为球面电磁波。
（2）因在传播方向上电磁场的分量为零，故为横电 磁波，记为TEM波。
天线发展简史
二、1901, 马可尼（Guglielmo Marconi, 1874-1937，1909 年 诺贝尔物理学奖）
1901年马可尼成功实现横穿大西洋（英国—加拿大） 的无线电通信。位于英国（Poldhu, England）的发射天线 由50根斜拉导线组成，用悬于60米高的木塔间的钢索支撑。 位于加拿大（Newfoundland, Canada）的接收天线是200米 长的导线，由风筝牵引。

缝隙天线与微带天线

缝隙天线与微带天线

I
m
E dl E dl
ll
对于x>0的半空间内，其等效磁流强度为
I 2Em sin[k (l z )]
m
根据电磁场的对偶原理，磁对称 振子的辐射场可以直接由电对称振子的 辐射场对偶得出为 Em cos(kl cos ) cos(kl ) jkr m E j e e r sin Em cos(kl cos ) cos( kl ) jkr m H j e e r sin
2l
y
E( z) Em sin[k (l z ]ey
在x>0的半空间内，缝隙相当于一个等效磁流源，其等效磁 流密度为
J m n E
x0
Em sin[k (l z )]ez

缝隙最终可以被等效成一个片状的、 沿z轴放置的、与缝隙等长的磁对称振子。
讨论远区的辐射问题时，可将缝隙视为线状磁对称振子，根 据与全电流定律对偶的全磁流定律
目受到限制，增益较低，因此实际中较少采用。
g g / 2
g
(a ) 活塞
纵向谐振缝隙阵二
图中对应的螺钉需要交替地分布在中心线两侧。Leabharlann g / 2g / 2
(c)
/2 纵向谐振缝隙阵三
g
对于开在窄壁上的斜缝，相邻斜缝之间的距离为λg/2，斜缝通过切入宽壁的深度 来增加缝隙的总长度，并且依靠倾斜角的正负来获得附加的 π相差，以补偿横向 g / 2 电流λg/2所对应的π相差而得到各缝隙的同相激励。

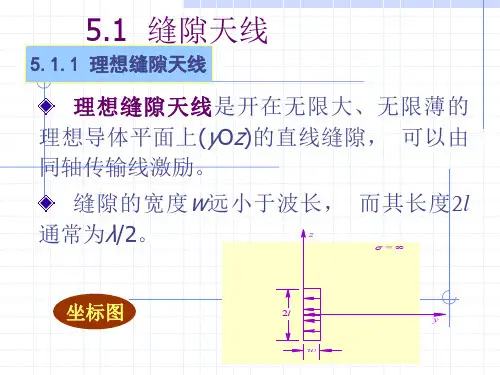

5.1 缝隙天线
5.1.1 理想缝隙天线
理想缝隙天线是开在无限大、无限薄的 理想导体平面上(yOz)的直线缝隙， 可以由 同轴传输线激励。
缝隙的宽度 w 远小于波长， 而其长度 2l 通常为λ/2。

第六章缝隙天线与微带天线精品PPT课件

第六章缝隙天线与微带天线精品PPT课件

g/2
图示的波导宽壁上的匹配偏斜缝隙天线阵，适当地调整缝隙对中线的偏移x1和 斜角δ，可使得缝隙所等效的归一化输入电导为1，其电纳部分由缝隙中心附近 的电抗振子补偿，各缝隙可以得到同相，最大辐射方向与宽壁垂直。
带宽
匹配偏斜缝隙天线阵能在较宽的频带内与 波导有较好的匹配，带宽主要受增益改变的 限制，通常是5%~10%。其缺点是调配元件 使波方导向图功率容量降低。
E(z) Em sin[k(l z ]ey
在x>0的半空间内，缝隙相当于一个等效磁流源，其等效磁 流密度为
Jm n E x0 Em sin[k(l z )]ez
缝隙最终可以被等效成一个片状的、
沿z轴放置的、与缝隙等长的磁对称振子。
讨论远区的辐射问题时，可将缝隙视为线状磁对称振子，根 据与全电流定律对偶的全磁流定律
(c)
(d )
非谐振式缝隙阵（Nonresonant Slot Arrays）
在谐振式缝隙阵的结构中，如果将波 导末端改为吸收负载，让波导载行波，
并且间距不等于λg/2，就可以构成非谐
振式缝隙阵。
显然，非谐振缝隙天线各单元不再同 相。
根据均匀直线阵的分析，非谐振缝隙天 线阵的最大辐射方向偏离阵法线的角度为
max
arcsin
2 d
非谐振缝隙天线适用于频率扫描天线，因为α与频率有关，波束指向θmax 可以随之变化。
非谐振式天线的优点是频带较宽，缺点是效率较低。
匹配偏斜缝隙阵
如果谐振式缝隙天线阵中的缝隙都是 匹配缝隙，即不在波导中产生反射，波导 终端接匹配负载，就构成了匹配偏斜缝隙 天线阵。
/2
x1
方向性
理想缝隙与和它对偶的电对称振子具有 相同的方向性，其方向函数为

天线PPT课件(完整版)

天线PPT课件(完整版)

10
电磁频谱与无线电频段
天线概念
天线是无线系统的重要部件，它是现代信息社会的电子眼、 电子耳。 定义 — 用来辐射或接收无线电波的装置，导行波与自由空 间波互相转换区域的结构，转换器件或换能器 — 能量转换。 电路的观点 — 从传输线看向天线这一段等效于一个电阻 Rr ， 是从空间耦合到天线终端的电阻，与天线结构自身的任何电阻 无关。
7
天线发展简史
三、1980, 超大阵列（VLA）抛物面天线（Very Large Array Steerable Parabolic Dish Antennas） 位于美国新墨西哥州（Socorro, New Mexico）的超大阵 列天线由27面直径为25米的抛物面按Y型方式排列组成，是 世界第一个射电天文望远镜。其分辨率相当于36千米跨度的 天线，而灵敏度相当于直径为130米的碟型天线。

1 H A
A
因此，知道
A

1 E jA jA j A

§1.1 辅助函数法
A 4 e jkR J x, y , z dv －体电流 R v e jkR J s x, y , z ds －面电流 R s e jkR I e x, y, z dl R c
天线发展简史
五、2000, 移动/手持天线（Mobile/Hand - held Antenna） 工作于800MHz的手持蜂窝电话天线随处可见。 从马可尼时代直到20世纪40年代，天线主要是以 导线为辐射单元，工作频率也提高到UHF。 进入二战期间，随着1GHz以上微波源（如调速 管、磁控管）的发明，天线开始了一个新的纪元。 波导口径天线、喇叭天线和反射面天线等如雨后春 笋般出现。

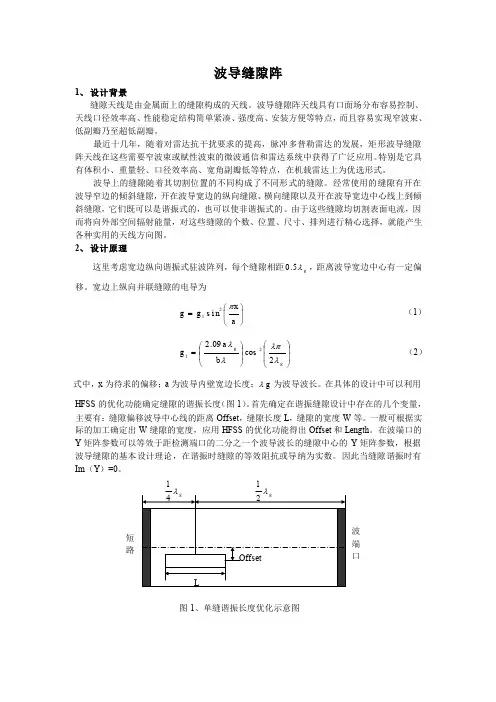

波导缝隙阵天线
