熔断器工作原理-用途和结构-技术参数-工作的物理过程

熔断器的工作原理及种类熔断器是一种用于保护电路免受过载和短路的电气设备。

它在电路中起到了类似于保险丝的作用，当电流超过设定值时，熔断器会迅速中断电路，以防止电路或设备的损坏。

本文将详细介绍熔断器的工作原理以及常见的种类。

一、熔断器的工作原理熔断器的工作原理基于热效应和电磁效应。

当电流通过熔断器时，熔断器内部的电阻会产生热量。

如果电流超过了熔断器的额定电流，热量会迅速增加，导致熔断器内部的熔断元件（通常是一根细丝或一块导电材料）熔化或烧断，从而中断电路。

具体来说，熔断器的工作原理可分为以下几个步骤：1. 当电流通过熔断器时，熔断器内部的电阻会引起一定的电压降，这个电压降与电流成正比。

2. 当电流超过熔断器的额定电流时，熔断器内部的电阻会产生较大的电压降，使熔断器两端的电压超过了电路中其他元件的耐受电压。

3. 这种过高的电压会导致熔断器内部的熔断元件热量迅速增加，达到熔断元件的熔化或烧断温度。

4. 当熔断元件熔化或烧断后，熔断器会迅速中断电路，防止过流继续流过。

总之，熔断器的工作原理是通过熔断元件受热熔化或烧断，从而中断电路，保护电路和设备的安全。

二、熔断器的种类根据熔断器的不同特点，可以将其分为多种类型。

以下是几种常见的熔断器种类：1. 热熔熔断器：这是最常见的一种熔断器。

它的熔断元件通常是一根细丝，当电流超过额定值时，细丝会受热熔化，从而中断电路。

热熔熔断器适用于低电流和小型电路的保护。

2. 电磁熔断器：这种熔断器使用电磁效应来中断电路。

当电流超过额定值时，熔断器内部的电磁线圈会产生磁场，磁场力会使触点分离，从而中断电路。

电磁熔断器适用于大电流和高功率电路的保护。

3. 气体熔断器：这种熔断器使用气体的膨胀来中断电路。

当电流超过额定值时，熔断器内部的电阻会产生大量的热量，使气体膨胀，从而迅速中断电路。

气体熔断器适用于高电流和高压电路的保护。

4. 固态熔断器：这种熔断器使用固态电子元件来中断电路。

它通常采用半导体材料，当电流超过额定值时，固态熔断器会迅速切断电路。

熔断器的工作原理及种类熔断器是一种用来保护电路免受过载和短路的电器设备。

它的工作原理是在电路中断开电流的流动，以防止电路中的电器设备过载或者损坏。

熔断器的种类有不少，每种都有不同的特点和适合范围。

本文将详细介绍熔断器的工作原理及种类。

一、熔断器的工作原理1.1 熔断器的基本构造：熔断器通常由熔丝、熔断体和底座组成。

熔丝是熔断器的核心部件，它在电流过载时会熔断，阻挠电流继续流动。

1.2 熔断器的工作原理：当电路中的电流超过熔断器的额定电流时，熔丝会受热融化，导致电路断开，阻挠电流继续通过，从而保护电器设备不受损坏。

1.3 熔断器的重置：一旦熔断器熔断，需要更换熔丝才干重新恢复电路的通电状态。

二、熔断器的种类2.1 玻璃管熔断器：玻璃管熔断器是最常见的一种熔断器，通常用于家庭电路和小型电器设备中。

它的熔丝是一根细小的导线，当电流过载时会熔断。

2.2 陶瓷熔断器：陶瓷熔断器适合于高温环境和大功率电器设备中。

它的熔丝由陶瓷材料制成，能够承受更高的电流。

2.3 软管熔断器：软管熔断器主要用于电力系统和工业设备中，能够承受更大的电流和更高的电压，具有更高的安全性和可靠性。

三、熔断器的选择与安装3.1 根据电路负载选择合适的额定电流熔断器，确保熔断器能够有效保护电器设备免受过载和短路的影响。

3.2 定期检查熔断器的工作状态，确保熔丝没有受损或者老化，及时更换损坏的熔断器，以保证电路的安全性。

3.3 安装熔断器时要注意熔丝的方向和固定方式，确保熔断器能够正常工作并及时熔断电路。

四、熔断器的维护与保养4.1 定期清洁熔断器周围的灰尘和杂物，保持熔断器通风良好，避免因过热引起熔断器熔断。

4.2 注意熔断器的使用环境，避免熔断器受潮或者受到机械损伤，影响其正常工作。

4.3 定期检查电路连接处和熔断器的接触情况，确保电路连接良好，避免因接触不良导致电流过载。

五、熔断器的应用范围与未来发展5.1 熔断器广泛应用于家庭、工业、交通等领域，保护电器设备免受过载和短路的影响，确保电路的安全性和可靠性。

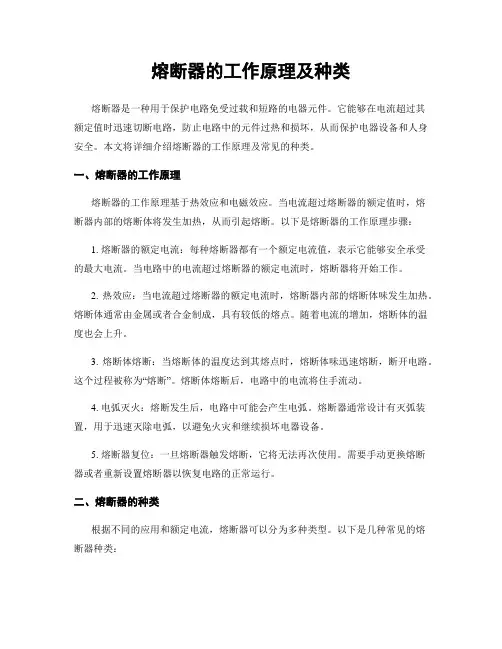

熔断器的工作原理及种类熔断器是一种用于保护电路免受过载和短路的电器元件。

它能够在电流超过其额定值时迅速切断电路，防止电路中的元件过热和损坏，从而保护电器设备和人身安全。

本文将详细介绍熔断器的工作原理及常见的种类。

一、熔断器的工作原理熔断器的工作原理基于热效应和电磁效应。

当电流超过熔断器的额定值时，熔断器内部的熔断体将发生加热，从而引起熔断。

以下是熔断器的工作原理步骤：1. 熔断器的额定电流：每种熔断器都有一个额定电流值，表示它能够安全承受的最大电流。

当电路中的电流超过熔断器的额定电流时，熔断器将开始工作。

2. 热效应：当电流超过熔断器的额定电流时，熔断器内部的熔断体味发生加热。

熔断体通常由金属或者合金制成，具有较低的熔点。

随着电流的增加，熔断体的温度也会上升。

3. 熔断体熔断：当熔断体的温度达到其熔点时，熔断体味迅速熔断，断开电路。

这个过程被称为“熔断”。

熔断体熔断后，电路中的电流将住手流动。

4. 电弧灭火：熔断发生后，电路中可能会产生电弧。

熔断器通常设计有灭弧装置，用于迅速灭除电弧，以避免火灾和继续损坏电器设备。

5. 熔断器复位：一旦熔断器触发熔断，它将无法再次使用。

需要手动更换熔断器或者重新设置熔断器以恢复电路的正常运行。

二、熔断器的种类根据不同的应用和额定电流，熔断器可以分为多种类型。

以下是几种常见的熔断器种类：1. 熔丝式熔断器：熔丝式熔断器是最常见的一种熔断器。

它由一个细丝制成，当电流超过额定值时，细丝会熔断，切断电路。

熔丝式熔断器通常用于低电流应用，例如家庭电路保护。

2. 熔断管熔断器：熔断管熔断器由一个玻璃管或者陶瓷管制成，内部填充有熔断体。

当电流超过额定值时，熔断体味熔断，切断电路。

熔断管熔断器通常用于电子设备和通信系统等应用。

3. 熔断器开关：熔断器开关是一种集熔断和开关功能于一体的熔断器。

它可以手动操作，用于快速切断电路。

熔断器开关通常用于高电流应用，例如工业设备和电力系统。

熔断器的工作原理及种类熔断器是一种用于保护电路的电气安全装置，其主要功能是在电路中检测电流异常情况，并在发生过载或短路时迅速切断电路，以防止电气设备损坏或火灾等危险。

本文将详细介绍熔断器的工作原理和常见的种类。

一、熔断器的工作原理熔断器的工作原理基于熔断器内部的熔断器丝（也称为熔丝）的特性。

熔丝是由金属材料制成的细丝，其材料和尺寸根据熔断器的额定电流和额定电压来选择。

当电流通过熔丝时，熔丝会受热并融化，从而切断电路。

具体来说，熔断器的工作原理如下：1. 过载保护：当电路中的电流超过熔断器的额定电流时，熔丝会受热并融化，形成一个开路状态，切断电路。

这种情况通常发生在电路中负载过多或电源故障等情况下。

2. 短路保护：当电路中发生短路时，电流会急剧增加，熔丝会迅速受热并融化，切断电路。

短路通常是由电路中的两个导体之间发生直接接触或绝缘材料损坏引起的。

3. 过电压保护：某些熔断器还具有过电压保护功能。

当电路中的电压超过熔断器的额定电压时，熔丝会受热并融化，切断电路。

总结来说，熔断器通过控制熔丝的材料和尺寸，以及电流和电压的额定值，实现对电路的保护。

当电流或电压超过额定值时，熔丝会融化并切断电路，从而防止电气设备损坏或火灾等危险的发生。

二、熔断器的种类根据不同的应用场景和需求，熔断器可以分为以下几种常见的类型：1. 熔丝式熔断器：这是最常见的一种熔断器类型。

它使用熔丝作为切断电路的元件，通过熔丝的熔化来实现过载和短路保护。

熔丝式熔断器通常根据额定电流和额定电压来选择。

2. 热断路器：热断路器也称为热继电器，它使用热敏元件来检测电流异常情况，并切断电路。

热断路器通常具有可调节的额定电流范围，可以根据实际需求进行调整。

3. 空气断路器：空气断路器使用空气作为切断电路的介质。

当电路中的电流超过额定值时，空气断路器会通过磁力触发机构来切断电路。

空气断路器通常用于大功率电路的保护。

4. 脱扣式熔断器：脱扣式熔断器是一种手动操作的熔断器，它具有手动脱扣机构，可以手动切断电路。

熔断器是一种主要用作短路保护的电器。

由于它具有结构简单、价格便宜、使用维护方便等优点，因此得到广泛应用。

一、结构和工作原理(一)结构熔断器一般由熔断体和底座组成。

熔断体主要包括熔体、填料(有的没有填料)、熔管、触刀、盖板、熔断指示器等部件。

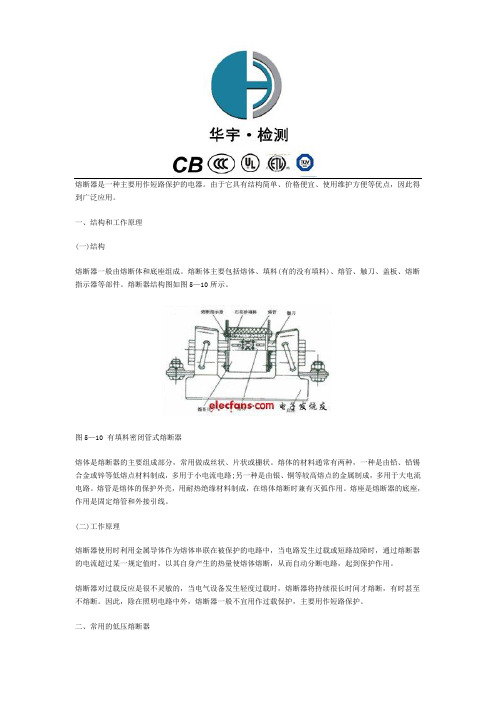

熔断器结构图如图5—10所示。

图5—10 有填料密闭管式熔断器熔体是熔断器的主要组成部分，常用做成丝状、片状或栅状。

熔体的材料通常有两种，一种是由铅、铅锡合金或锌等低熔点材料制成，多用于小电流电路;另一种是由银、铜等较高熔点的金属制成，多用于大电流电路。

熔管是熔体的保护外壳，用耐热绝缘材料制成，在熔体熔断时兼有灭弧作用。

熔座是熔断器的底座，作用是固定熔管和外接引线。

(二)工作原理熔断器使用时利用金属导体作为熔体串联在被保护的电路中，当电路发生过载或短路故障时，通过熔断器的电流超过某一规定值时，以其自身产生的热量使熔体熔断，从而自动分断电路，起到保护作用。

熔断器对过载反应是很不灵敏的，当电气设备发生轻度过载时，熔断器将持续很长时间才熔断，有时甚至不熔断。

因此，除在照明电路中外，熔断器一般不宜用作过载保护，主要用作短路保护。

二、常用的低压熔断器熔断器按结构形式分为半封闭插入式、无填料封闭管式、有填料封闭管式和自复式四类。

(一)RClA系列插入式熔断器(瓷插式熔断器)1.型号2.结构RClA插入式熔断器是将熔丝固定用螺丝固定在瓷盖上，然后插入底座，它由瓷座、瓷盖、动触点、静触点及熔丝五部分组成，其结构如图5—11所示。

图5—11 RC1A 系列插入式熔断器3.用途RC1A系列插入式熔断器一般用在交流50HZ、额定电压380V及以下，额定电流200A及以下的低压线路末端或分支电路中，作为电气设备的短路保护及一定程度的过载保护。

(二)RLl系列螺旋式熔断器图5—12 RLl系列螺旋式熔断器a)外形;b)结构1.结构RLl系列螺旋式熔断器属于有填料封闭管式，其外形和结构如图5—12所示。

熔断器的结构和工作原理
熔断器是一种过电流保护器，广泛应用于低压配电系统和控制系统以及用电设备中。

它主要由熔体、外壳和支座3部分组成，其中熔体是控制熔断特性的关键元件。

熔体由低熔点的金属材料（铅、锡、锌、银、铜及合金）制成丝状或片状，俗称保险丝。

工作中，熔体串接于被保护电路，既是感测元件，又是执行元件；当电路发生短路或严重过载故障时，通过熔体的电流势必超过一定的额定值，使熔体发热，当达到熔点温度时，熔体某处自行熔断，从而分断故障电路，起到保护作用。

外壳一般由陶瓷、硬质纤维制成管状，主要用于安装熔体并作为熔体的外壳，在熔体熔断时兼有灭弧的作用。

支座则用于固定熔断器。

熔断器的工作原理是利用金属导体作为熔体串联于电路中，当过载或短路电流通过熔体时，因其自身发热而熔断，从而分断电路的一种电器。

熔断器结构简单，使用方便，广泛用于电力系统、各种电工设备和家用电器中作为保护器件。

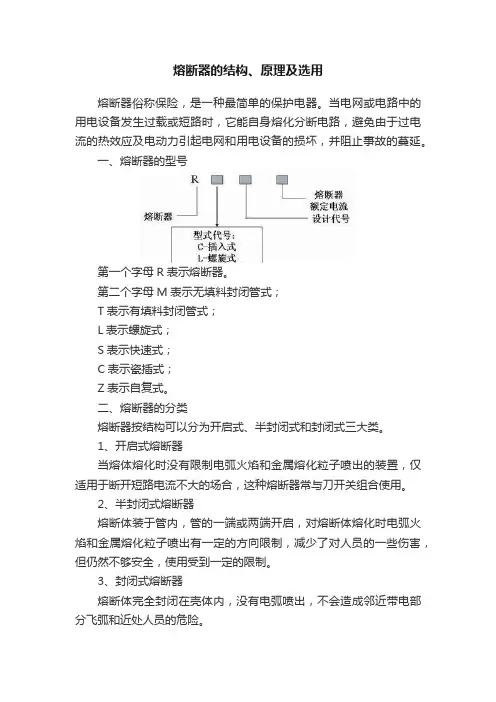

熔断器的结构、原理及选用熔断器俗称保险，是一种最简单的保护电器。

当电网或电路中的用电设备发生过载或短路时，它能自身熔化分断电路，避免由于过电流的热效应及电动力引起电网和用电设备的损坏，并阻止事故的蔓延。

一、熔断器的型号第一个字母R表示熔断器。

第二个字母M表示无填料封闭管式；T表示有填料封闭管式；L表示螺旋式；S表示快速式；C表示瓷插式；Z表示自复式。

二、熔断器的分类熔断器按结构可以分为开启式、半封闭式和封闭式三大类。

1、开启式熔断器当熔体熔化时没有限制电弧火焰和金属熔化粒子喷出的装置，仅适用于断开短路电流不大的场合，这种熔断器常与刀开关组合使用。

2、半封闭式熔断器熔断体装于管内，管的一端或两端开启，对熔断体熔化时电弧火焰和金属熔化粒子喷出有一定的方向限制，减少了对人员的一些伤害，但仍然不够安全，使用受到一定的限制。

3、封闭式熔断器熔断体完全封闭在壳体内，没有电弧喷出，不会造成邻近带电部分飞弧和近处人员的危险。

三、熔断器的结构熔断器主要由熔体和安装熔体的熔管或熔座两部分构成。

1、熔体是熔断器的重要部分，常做成丝状或片状。

熔体的材料有两种，一种是低熔点材料，如铅、锌、锡以及锡铅合金等；另一种是高熔点材料，如银和铜。

2、熔管是熔体的保护外壳，在熔体熔断时还有灭弧的作用。

四、熔断器的参数熔断器的参数指的是熔管或熔座的参数，而不是熔体的参数。

1、熔体参数熔体有两个参数，即额定电流和熔断电流。

额定电流是指长时间通过熔断器而不熔断的电流值。

熔断电流通常是额定电流的两倍，一般通过熔体的电流为额定电流的1.3倍时，应在一小时以上熔断；1.6倍时，应在一小时内熔断；达到熔断电流时，在30～40秒后熔断；达到9～10倍额定电流时，熔体应瞬间熔断。

熔体具有反时限的保护特性，流过熔体的电流越大，熔断时间越短。

2、熔管参数熔管有三个参数，即额定电压、额定电流和断流能力。

1）额定电压是从灭弧角度提出的，当熔管的工作电压大于额定电压时，在熔体熔断时可能出现电弧不能熄灭的危险。

熔断器的工作原理及种类熔断器是一种用于保护电路的电气设备，其主要功能是在电路过载或短路时切断电流，以防止电路和设备的损坏。

本文将详细介绍熔断器的工作原理及常见的种类。

一、熔断器的工作原理熔断器的工作原理基于热效应和电磁效应。

当电流超过熔断器额定电流时，熔断器内部的导体会发热，热量会使导体熔化，从而切断电流。

熔断器通常由两个主要部分组成：熔丝和触发装置。

1. 熔丝：熔丝是熔断器内部的关键部件，它由一种特殊的合金制成，具有低熔点。

当电流超过熔丝的额定电流时，熔丝会受热并熔化，形成一个电弧，从而切断电流。

2. 触发装置：触发装置用于检测电流是否超过熔断器的额定电流。

当电流超过额定值时，触发装置会产生一个信号，使熔丝熔化并切断电流。

二、熔断器的种类根据不同的应用场景和额定电流，熔断器可以分为多种类型。

以下是常见的几种熔断器种类：1. 低压熔断器：低压熔断器用于低电压电路中，通常额定电压在600V以下。

它们被广泛应用于住宅、商业和工业建筑中的电气系统，以保护电路和设备。

2. 高压熔断器：高压熔断器主要用于高电压电网中，通常额定电压在1000V以上。

它们用于保护输电线路、变电站和发电厂等高压电力设备。

3. 直流熔断器：直流熔断器专门设计用于直流电路中，其工作原理与交流熔断器相似。

直流熔断器通常用于电动汽车、太阳能电池板和电池储能系统等应用。

4. 电子熔断器：电子熔断器是一种使用电子元件实现熔断功能的熔断器，它能够快速检测电流并切断电路。

电子熔断器通常用于对精密电子设备和电子线路的保护。

5. 快速熔断器：快速熔断器是一种额定电流较小但能够快速切断电流的熔断器。

它们主要用于对电子设备和敏感电路的保护，以防止过电流对其造成损坏。

6. 温度熔断器：温度熔断器是一种根据温度变化来切断电流的熔断器。

它们通常用于电动机、变压器和电子设备等高温环境下的保护。

总结：熔断器是一种重要的电气设备，它能够在电路过载或短路时切断电流，以保护电路和设备的安全。

熔断器的原理熔断器作为一种安全装置，广泛应用于电力系统、电气设备和电子设备中，其作用是在电路中监测电流和电压的变化，当电路中发生过载或短路时，熔断器能及时切断电路，起到保护电气设备和人身安全的作用。

熔断器的工作原理可以简单概括为：当电路中的电流超过熔断器额定电流时，熔断器内部的保险丝会被加热，直至熔断，切断电路。

下面将从熔断器的结构和工作过程两个方面详细介绍熔断器的原理。

一、熔断器的结构熔断器通常由固定端子、动作片、保险丝和外壳组成。

固定端子用于连接电路的输入和输出，动作片用于控制保险丝的通断，保险丝则是熔断器的关键部件，负责监测电流和电压的变化，并在电路超过额定值时断开电路。

外壳则用于保护熔断器的内部结构，防止外界因素对熔断器的影响。

二、熔断器的工作过程1. 电路正常通电时，电流通过固定端子进入熔断器，然后通过保险丝和动作片，最后从动作片的另一端输出。

此时，保险丝处于低温状态，电路正常工作。

2. 当电路中的电流超过熔断器的额定电流时，保险丝开始受热。

保险丝的材料通常是一种低熔点合金，当电流过大时，保险丝的温度会上升，直至达到熔点。

3. 一旦保险丝熔断，电路就会被切断。

此时，熔断器的动作片会受到保险丝断开的力，从而改变动作片的位置，切断电路的连接。

4. 当电路中的故障被排除后，需要更换新的保险丝，以恢复电路的正常工作。

三、熔断器的应用熔断器作为一种安全装置，在电力系统和电气设备中有着广泛的应用。

它能有效地保护电路和电气设备，防止由于过载或短路引起的火灾和其他事故。

同时，熔断器还具有响应速度快、重置方便等特点，使其在电路保护中得到了广泛的应用。

总结：熔断器作为一种常见的安全装置，通过监测电流和电压的变化，实现对电路的保护。

其工作原理简单明了，通过保险丝受热熔断的方式，切断电路的连接。

熔断器的结构合理，工作可靠，能够有效地防止电路的过载和短路，保护电气设备和人身安全。

熔断器的应用范围广泛，具有重要的意义。

熔断器的工作原理及种类引言概述：熔断器是一种用于保护电路的设备，它能够在电流超过额定值时自动切断电路，防止电路过载和短路引起的安全事故。

熔断器的工作原理基于热效应和电磁效应，通过熔断器的熔丝或者触点在过载或者短路状态下断开电路，从而保护电气设备和人身安全。

本文将详细介绍熔断器的工作原理及其种类。

一、熔断器的工作原理1.1 热效应原理熔断器的热效应原理是指当电流超过额定值时，熔断器内部的熔丝会受到电流的热效应而熔断。

熔丝是由具有较低熔点的材料制成，当电流通过熔丝时，熔丝会受到电阻发热的影响，电流越大，熔丝发热越快，当电流超过额定值时，熔丝会瞬间熔断，切断电路。

1.2 电磁效应原理熔断器的电磁效应原理是指当电流超过额定值时，熔断器内部的电磁铁会产生磁场，磁场的力作用使得电磁铁的触点迅速分离，切断电路。

电磁铁的触点通常由铜制成，当电流超过额定值时，电磁铁产生的磁场使得触点受到力的作用，分离触点，从而切断电路。

1.3 熔断器的重置机制熔断器在断开电路后，需要重置才干恢复供电。

熔断器的重置机制有手动重置和自动重置两种方式。

手动重置需要人工将熔断器的触点复位，而自动重置则是通过内部的恢复机构，在一段时间后自动复位。

二、熔断器的种类2.1 熔丝式熔断器熔丝式熔断器是最常见的一种熔断器，它的工作原理基于热效应。

熔丝式熔断器内部有一个或者多个熔丝，当电流超过额定值时，熔丝会熔断，切断电路。

熔丝式熔断器具有快速响应、重置方便等特点，广泛应用于低电压电路中。

2.2 空气式熔断器空气式熔断器是一种利用电弧和空气流动进行熔断的熔断器。

当电流超过额定值时，熔断器内部的电弧会导致空气流动，形成强大的冷却效应，使电弧迅速熄灭，切断电路。

空气式熔断器适合于较高电压和大电流的电路保护。

2.3 电子式熔断器电子式熔断器是一种利用电子元器件进行熔断的熔断器。

它通过电子元器件的控制和检测，实现对电流的监测和保护。

电子式熔断器具有精确的保护特性和可调节的额定电流，适合于对电路保护要求较高的场合。
