7200C(AC)系列高速角接触球轴承
宁波百川轴承单列角接触球轴承性能特点、分类、型号对照、负荷、尺寸参数表
角接触球轴承可同时承受径向负荷和轴向负荷。
能在较高的转速下工作。
接触角越大，轴向承载能力越高。
因其内外圈的滚道可在水平轴线上有相对位移，所以可以同时承受径向负荷和轴向负荷——联合负荷（单列角接触球轴承只能承受单方向轴向负荷，因此一般都常采用成对安装）。
高精度和高速轴承通常取15 度接触角。
在轴向力作用下，接触角会增大。
单列角接触球轴承只能承受一个方向的轴向负荷，在承受径向负荷时，将引起附加轴向力。
并且只能限制轴或外壳在一个方向的轴向位移。
若是成对双联安装，使一对轴承的外圈相对，即宽端面对宽端面，窄端面对窄端面。
这样即可避免引起附加轴向力，而且可在两个方向使轴或外壳限制在轴向游隙范围内。

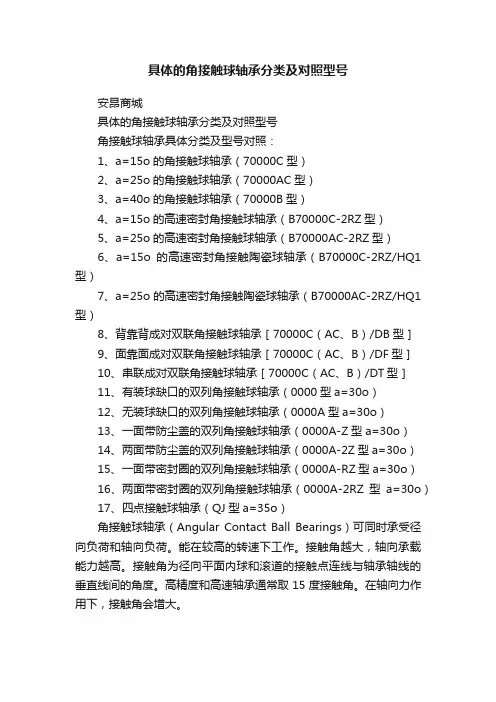

角接触球轴承有：7200C型(∝＝15°)、 7200AC型(∝＝25°) 和7200B(∝＝40°)几种类型。
该种轴承的锁口在的外圈上，一般内外圈不能分离，可承受径向和轴向的联合载荷以及一个方向的轴向载荷。
承受轴向载荷的能力由接触角决定，接触角大，则承受轴向载荷的能力高。
该种轴承能限制轴或外壳在一个方向的轴向位移
角接触球轴承因其内外圈的滚道可在水平轴线上有相对位移，所以可以同时承受径向负荷和轴向负荷——联合负荷（单列角接触球轴承只能承受单方向轴向负荷，因此一般都常采用成对安装）。
保持架的材质有黄铜、合成树脂等。
轴承尺寸规格对照表轴承是机械设备中常用的一种机械零件，用于约束机械中旋转或往复运动的轴的运动方向。
轴承尺寸规格对照表是一个参考资料，可以帮助人们在选购、设计或维修轴承时准确了解轴承不同型号的尺寸和规格参数。
以下是针对轴承尺寸规格对照表的详细介绍。
轴承尺寸规格对照表通常包括以下内容：1. 轴承类型：列出所有常见的轴承类型，例如深沟球轴承、圆锥滚子轴承、角接触球轴承等。
2. 序号：用于标识每个轴承的不同编号，通常根据国际标准化组织（ISO）的要求设定。
3. 内径（d）：测量轴承内部直径的长度，通常用毫米（mm）来表示。
4. 外径（D）：测量轴承外部直径的长度，通常用毫米来表示。
5. 宽度（B）：测量轴承在其长度方向上的宽度，通常用毫米来表示。
6. 偏差：用于描述轴承尺寸的允许范围，通常在正负方向上有两个值，用于表示其负偏差和正偏差。
7. 适用性：用于描述轴承的适用范围，包括对载荷、转速、温度等各种因素的限制条件。
在实际应用中，轴承尺寸规格对照表是非常有用的。
例如，当需要选购一个轴承时，可以查阅轴承尺寸规格对照表，找到满足载荷、速度等条件的合适型号，然后确定其尺寸规格以进行定购或询价。
在机械设计中，轴承尺寸规格对照表也是必备的参考资料，设计师可以准确计算所需的轴承容积和安装空间，以确保预定的设备性能得到满足。
此外，在维修机械设备时，轴承尺寸规格对照表也是必需的，可以帮助工程师找到正确的零件进行更换。
因此，轴承尺寸规格对照表对于机械行业非常重要，可以有效提高轴承的选购和使用效率，提高轴承的应用安全性和可靠性，从而为机械设备提供更好的性能和寿命。
8类轴承和19.5钢球对照表一、轴承型号和钢珠对应表1.深沟球轴承：4-6mm：1.588mm（1/16in）钢珠7-8mm：2.381mm（3/32in）钢珠9-10mm：2.778mm（7/64in）钢珠11-13mm：3.175mm（1/8in）钢珠14-20mm：3.5mm（9/64in）钢珠22-26mm：4mm钢珠28-30mm：4.5mm钢珠32-35mm：5mm钢珠36-40mm：5.5mm钢珠42-50mm：6mm钢珠55-60mm：6.35mm（1/4in）钢珠65-70mm：7mm钢珠75-80mm：7.144mm（9/32in）钢珠85-90mm：7.5mm钢珠95-100mm：8mm钢珠110-200mm：9mm钢珠2.推力球轴承：4-8mm：1.588mm（1/16in）钢珠9-13mm：2mm钢珠14-18mm：2.381mm（3/32in）钢珠20-32mm：3.175mm（1/8in）钢珠35-45mm：4mm钢珠50-60mm：4.5mm钢珠65-100mm：5mm钢珠3.角接触球轴承：8-10mm：2.381mm（3/32in）钢珠12-15mm：3mm钢珠17-40mm：3.5mm（9/64in）钢珠45-75mm：4mm钢珠80-110mm：4.5mm钢珠4.圆锥滚子轴承：15-25mm：5/32in钢珠30-57mm：3/16in钢珠60-70mm：15/64in钢珠75-100mm：1/4in钢珠110-170mm：17/64in钢珠5.自对位滚子轴承：4-7mm：1.588mm（1/16in）钢珠8-9mm：2mm钢珠10-11mm：2.381mm（3/32in）钢珠12-22mm：3mm钢珠23-30mm：3.5mm（9/64in）钢珠32-50mm：4mm钢珠二、轴承选型指南1.载荷能力选择轴承时，要考虑所需承受的载荷大小。
通常，载荷较大的轴承才能承受更大的负荷。
推力角接触球轴承参数规格型号表推力角接触球轴承接触角一般为60°常用的推力角接触球轴承一般为双向推力角接触球轴承，主要用于精密机床主轴，一般与双列圆柱滚子轴承一起配合使用，可承受双向轴向载荷，具有精度高，刚性好，温升低，转速高，装拆方便等优点。
双向推力角接触球轴承的发展是要满足机床主轴稳步增长的需求。
双向推力角接触球轴承的特点是可以同时承受径向和轴向载荷的联合载荷，限制轴的两方面的轴向位移。
它是由外圈、内圈、钢球、保持架组成，能在较高的速度下稳定地工作。
安装时应注意，虽然轴承可承受双向轴向载荷，但若一侧有装球缺口时，则应注意不要让主要轴向载荷通过有缺口的一侧沟边。
推力角接触球轴承的精度要比推力球轴承的精度高很多，可承受的转速也高很多，可以作为主轴轴承使用。
双向推力角接触球轴承是分离型结构，一个座圈，两个保持架与数量不少的钢球组件以及两个轴圈和一个内隔圈。
轴承安装后就已经加载预负荷。
一共有三个尺寸系列，234400，234900，234700。
角接触球轴承可以同时承受径向载荷和轴向载荷百度,单列角接触球轴承只能承受单方向轴向载荷,因此一般都常采用成对安装。
成对使用时，以预先调整好间隙的配对角接触球轴承最为方便。
角接触球轴承的接触角，其中C为15度接触角，AC为25度接触角，B为40度接触角，此种轴承极限转速较高，可以同时承受径向载荷和轴向载荷，也可以承受纯轴向载荷，其轴向载荷能力由接触角决定，并随接触角的增大而增大。
它只能承受一个方向的轴向载荷，在承受径向载荷时，会引起附加轴向力，必须施向相应的反向载荷，因此，该种轴承一般都成对使用。
轴承型号内径*外径*高度719/5内径尺寸为：5mm,外径尺寸为：13mm,高度尺寸：为4mm.。
旧型号1006095J 719/6轴承内径尺寸为：6mm,外径尺寸为：15mm,高度尺寸：为5mm.。
719/8内径尺寸为：8mm,外径尺寸为：19mm,高度尺寸：为6mm.。

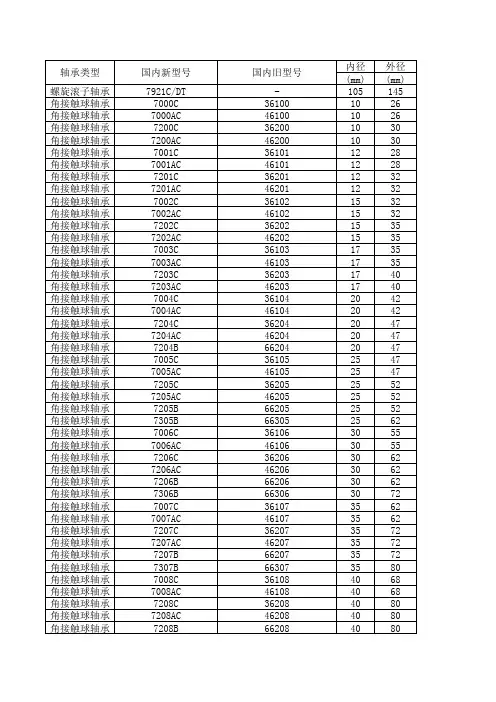

723AC 内径3外径10高度4；724AC 内径4外径13宽度5；725AC 内径5外径16高度5；726AC 内径6外径19高度6；727AC 内径7外径22高度7；728AC 内径8外径24高度8；729AC 内径9外径26高度8；7000AC 内径10外径26高度8；7001AC 内径12外径28高度8；(mm) (mm) (mm) 角接触球轴承7000C 10 26 8 7000C 角接触球轴承7000AC 10 26 8 7000AC 角接触球轴承7200C 10 30 9 7200C 角接触球轴承7200AC 10 30 9 7200AC 角接触球轴承7001C 12 28 8 7001C 角接触球轴承7001AC 12 28 8 7001AC 角接触球轴承7201C 12 32 10 7201C 角接触球轴承7201AC 12 32 10 7201AC 角接触球轴承7002C 15 32 9 7002C 角接触球轴承7002AC 15 32 9 7002AC 角接触球轴承7202C 15 35 11 7202C 角接触球轴承7202AC 15 35 11 7202AC 角接触球轴承7003C 17 35 10 7003C 角接触球轴承7003AC 17 35 10 7003AC 角接触球轴承7203C 17 40 12 7203C 角接触球轴承7203AC 17 40 12 7203AC 角接触球轴承7004C 20 42 12 7004C 角接触球轴承7004AC 20 42 12 7004AC 角接触球轴承7204C 20 47 14 7204C角接触球轴承7204AC 20 47 14 角接触球轴承7204B 20 47 14 7204B 角接触球轴承7005C 25 47 12 7005C 角接触球轴承7005AC 25 47 12 7005AC 角接触球轴承7205C 25 52 15 7205C 角接触球轴承7205AC 25 52 15 7205AC 角接触球轴承7205B 25 52 15 7205B 角接触球轴承7305B 25 62 17 7305B 角接触球轴承7006C 30 55 13 7006C 角接触球轴承7006AC 30 55 13 7006AC 角接触球轴承7206C 30 62 16 7206C 角接触球轴承7206AC 30 62 16 7206AC 角接触球轴承7206B 30 62 16 7206B 角接触球轴承7306B 30 72 19 7306B 角接触球轴承7007C 35 62 14 7007C 角接触球轴承7007AC 35 62 14 7007AC 角接触球轴承7207C 35 72 17 7207C 角接触球轴承7207AC 35 72 17 7207AC 角接触球轴承7207B 35 72 17 7207B 角接触球轴承7307B 35 80 21 7307B 角接触球轴承7008C 40 68 15角接触球轴承7008AC 40 68 15 7008AC 角接触球轴承7208C 40 80 18 7208C 角接触球轴承7208AC 40 80 18 7208AC 角接触球轴承7208B 40 80 18 7208B 角接触球轴承7308B 40 90 23 7308B 角接触球轴承7408B 40 110 27 7408B 角接触球轴承7009C 45 75 16 7009C 角接触球轴承7009AC 45 75 16 7009AC 角接触球轴承7209C 45 85 19 7209C 角接触球轴承7209AC 45 85 19 7209AC 角接触球轴承7209B 45 85 19 7209B 角接触球轴承7309B 45 100 25 7309B 角接触球轴承7010C 50 80 16 7010C 角接触球轴承7010AC 50 80 16 7010AC 角接触球轴承7210C 50 90 20 7210C 角接触球轴承7210AC 50 90 20 7210AC 角接触球轴承7210B 50 90 20 7210B 角接触球轴承7310B 50 110 27 7310B 角接触球轴承7410B 50 130 31 7410B 角接触球轴承7011C 55 90 18 角接触球轴承7011AC 55 90 18 7011AC 角接触球轴承7211C 55 100 21 7211角接触球轴承7211AC 55 100 21 角接触球轴承7211B 55 100 21 7211B 角接触球轴承7311B 55 120 29 7311B 角接触球轴承7012C 60 95 18 7012C 角接触球轴承7012AC 60 95 18 7012AC 角接触球轴承7212C 60 110 22 7212C 角接触球轴承7212AC 60 110 22 7212AC 角接触球轴承7212B 60 110 22 7212B 角接触球轴承7312B 60 130 31 7312B 角接触球轴承7412B 60 150 35 7412B 角接触球轴承7013C 65 100 18 7013C 角接触球轴承7013AC 65 100 18 7013AC 角接触球轴承7213C 65 120 23 7213C 角接触球轴承7213AC 65 120 23 7213AC 角接触球轴承7213B 65 120 23 7213B 角接触球轴承7313B 65 140 33 7313B 角接触球轴承7014C 70 110 20 7014C 角接触球轴承7014AC 70 110 20。
推力角接触球轴承参数规格型号表推力角接触球轴承接触角一般为60°常用的推力角接触球轴承一般为双向推力角接触球轴承，主要用于精密机床主轴，一般与双列圆柱滚子轴承一起配合使用，可承受双向轴向载荷，具有精度高，刚性好，温升低，转速高，装拆方便等优点。
双向推力角接触球轴承的发展是要满足机床主轴稳步增长的需求。
双向推力角接触球轴承的特点是可以同时承受径向和轴向载荷的联合载荷，限制轴的两方面的轴向位移。
它是由外圈、内圈、钢球、保持架组成，能在较高的速度下稳定地工作。
安装时应注意，虽然轴承可承受双向轴向载荷，但若一侧有装球缺口时，则应注意不要让主要轴向载荷通过有缺口的一侧沟边。
推力角接触球轴承的精度要比推力球轴承的精度高很多，可承受的转速也高很多，可以作为主轴轴承使用。
双向推力角接触球轴承是分离型结构，一个座圈，两个保持架与数量不少的钢球组件以及两个轴圈和一个内隔圈。
轴承安装后就已经加载预负荷。
一共有三个尺寸系列，234400，234900，234700。
