CFG桩监理实施细则(最终)

xxxx工程建设监理实施细则（CFG桩工程）xxxx项目监理部二〇一〇年十一月批准：xxx 编制：xxx目录一、总则 (1)1、目的 (1)2、编制依据 (1)3、有关现行规程、规范和规定 (1)4、监理人员及职责分工 (2)二、CFG桩施工准备阶段监理控制 (2)1、地质复勘 (2)2、施工措施计划 (2)3、施工质量保证体系审查 (3)4、施工条件检查 (3)5、审签开工批复文件 (5)6、其它 (5)三、质量控制的措施、内容和方法 (5)1、质量标准及检验方法 (5)2、质量控制的方法 (6)3、工序控制 (6)4、CFG桩施工常见问题及预防措施 (7)5、质量检验 (9)6、质量评定及验收 (9)7、质量缺陷与质量事故处理程序 (10)四、工程进度控制 (11)1、进度控制目标 (11)2、施工进度的检查、协调、调整 (11)五、工程投资控制 (12)一、总则1、目的为有利于CFG桩（水泥粉煤灰碎石灌注桩工程）施工的过程控制，规范监理活动，特编制本细则。

2、编制依据有关合同文件、设计文件与图纸、施工措施方案、技术说明及资料1)监理合同文件；2)施工合同文件；3)工程建设设计图纸、文件；4)工程建设标准强制性条文水利工程部分；5)《xxx工程监理规划》；6)经过监理机构批准的施工组织设计及技术措施(作业指导书)。

3、有关现行规程、规范和规定1)《水利工程建设项目施工监理规范》（SL288-2003）2)《水利水电工程施工质量检验与评定规程》(SL176-2007)；3)《水利水电建设工程验收规程》(SL223-2008)；4)《泵站施工规范》(SL234-1999)5)《水闸施工规范》(SL27-1991)6)《水利水电工程施工测量规范》(DL/T5173-2003)7)《土工试验规程》(SL237-1999)8)《水利水电工程混凝土防渗墙施工技术规范》(SL174-1996)9)《建筑地基基础工程施工质量验收规范》(GB50202-2002)10)《灌注桩基础技术规程》(YSJ212-1992YBJ42-1992)；11)《桩基高应变动力检测规程》(JGJ106-1997)12)《桩基低应变动力检测规程》(JGJ/t93-1995)13)《建筑地基处理技术规范》(JGJ79-1991)14)其他有关规程、规范。

cfg桩基工程监理实施细则CFG桩监理实施细则一、编制依据：（一）本工程的设计图纸、地质勘察报告及水文地质报告；（二）监理单位招投标、中标文件及与建设单位签订的本工程《工程建设监理委托合同》；已经批准的《监理规划》；（三）施工单位的招投标文件、中标文件及与建设单位签订的本工程《工程建设施工合同》；（四）现行的国家法令、法规、规范、强制性条文及河南省地方标准、有关文件和规定；（五）总监理工程师已经批准的《施工组织设计》、《专项施工方案》等文件。

（六）本工程所采用的规范及标准：《建筑工程施工质量验收统一标准》GB50300-2001《建筑地基基础工程施工质量验收规范》GB50202-2002 《混凝土结构工程施工质量验收规范》GB50204-2002 《混凝土外加剂应用技术规范》GB119-88 《建筑桩基技术规范》JGJ94-2021 《建筑基桩检测技术规程》J10106-2021 《建设工程文件归档整理规范》GB/T50328-2001二、工程特点及目标值 1、工程项目一览表项目名称工程地点开工日期质量等级建设面积许昌九州溪雅苑二期B-8#---B-16#工程许昌市府西路以东，天宝路以南，学府街以北许昌市东区，东临学院路，北傍八一路 2021年4月25日竣工日期 2021年10月24日工期天数质量标准:符合中华人民共和国国家标准; 质量等级:合格 540天 83629.00�O 1建筑层数 8#、9#楼地下1层\\地上14层，10#、11#、12#、13#楼地下1层\\地上20层，14#楼地下1层\\地上11+1层,15#楼地下1层\\地上14层,16#楼地下1层\\地上16层。

檐高 8#楼42.65m，9#楼42.65m，10#楼60.15m，11#楼59.95m，12#楼60.15m，13#楼59.85m，14#楼36.84m，15#楼42.74m，16#楼48.55m 8#、9#、15#楼地下一级地上二级；14#、16#楼二级；10#、11#、12#、13#楼一级结构类型钢筋砼剪力墙结构建筑耐火等级设防烈度 7度设计使用年限50年屋面防水：Ⅱ级 2、CFG桩详见下表B-8#楼CFG桩 B-9#楼CFG桩 B-10#楼CFG桩 B-11#楼CFG桩 B-12#楼CFG桩 B-13#楼CFG桩 B-15#楼CFG桩 B-16#楼CFG桩桩经 500mm 有效长度 8.0 m 实际长度 8.5m桩身砼标号 C20 布桩形式正方形总桩数 394 复合地基承载力特征值不小于290kpa500mm 8.0 m 8.5m C20 正方形 358 不小于360kpa 500mm 500mm 500mm 500mm 500mm500mm 11 m 11.0 m 11.0 m 11.0 m 11.0 m 11.0 m 11.5 m 11.5m 11.5m 11.5m 11.5m 11.5m C20 C20 C20 C20 C20 C20 正方形正方形正方形正方形正方形正方形 257430 253 256 457 533 不小于430kpa 不小于430kpa 不小于430kpa 不小于650kpa 不小于290kpa 不小于290kpa 三、施工前准备阶段监理1、概述CFG桩是水泥粉煤灰碎石桩的简称,是由碎石、砂或石屑、粉煤灰、掺适量水泥加水拌合，本工程采用长螺旋钻孔机,配合混凝土输送泵制成。

CFG桩监理实施细则一、前言二、监理责任与权限1.监理人员应具备工程监理资格证书，并在桩基工程监理方面有相关经验。

2.监理人员应对施工过程进行全程监督，及时发现并纠正施工中的问题。

3.监理人员有权对施工现场进行检查，要求施工方配合提供相关资料并解答问题。

4.监理人员有权参与施工方的现场会议和讨论，对施工过程中出现的问题提出建议和改进措施。

三、监理工作内容和要求1.在施工前，监理人员应详细审查施工图纸和设计文件，确保其合理性和可行性，并提出意见和建议。

2.监理人员应对施工现场进行勘察，检查施工场地的平整度、环境条件和安全设施等，提出改进意见。

3.在施工过程中，监理人员应对施工方的人员、设备和材料进行审核和抽样检测，确保其符合规定标准。

4.监理人员应对施工过程中使用的CFG桩机进行现场核验，保证其完好无损，并确保操作人员持有相应操作证书。

5.监理人员应对CFG桩的施工过程进行现场监督，确保施工质量符合规范要求。

同时，发现施工中的问题要及时提出整改要求，确保及时纠正和整改。

6.监理人员应定期对施工进度进行检查和评估，及时报告施工进度和可能延迟的原因，提出解决方案。

7.监理人员应在施工结束后进行验收工作，对CFG桩的外观质量、材料符合性、强度测试等进行检查评估，确保其符合设计要求。

8.监理人员应定期向建设单位提交监理报告，详细记录施工过程中的问题、整改措施和验收结果。

同时，提出对施工方的奖惩建议。

四、监理文件和记录1.监理人员应编制施工监理计划和监理方案，明确监理的工作内容和方式。

2.监理人员应编制施工日志，详细记录施工过程中的问题、整改措施和进展情况。

3.监理人员应编制监理报告，定期向建设单位提交，详细记录施工进度、质量和问题整改情况。

4.监理人员应编制档案管理规定，对施工过程中产生的资料进行归档和保存，确保可追溯和查询。

五、监理合同和责任保险1.监理人员应与建设单位签订监理合同，明确监理的范围和履行义务，确保监理人员的合法权益。

CFG桩监理细则编制：审核:审批:CFG桩监理细则一、工程概况二、目的对路基基底进行加固处理，提高基底承载力,满足铁路路基在沉降和稳定方面的要求，路基工后沉降满足无渣轨道的要求.三、编制依据3．1指导性施工组织设计。

3. 2《铁路路基工程施工质量验收暂行标准》。

3. 3《客运专线铁路路基工程施工技术指南》.3。

4监理规划。

3。

5有效施工蓝图及相关的通用图纸.3。

6已批准的路基工程施工方案。

四、监理工作范围:依据业主与施工单位签订的合同，主要是地基CFG桩加固施工阶段的质量、进度、工程量的控制和合同管理、协调处理施工现场相关事宜。

五、材料要求原材料应符合设计要求，设计未明确时应符合以下要求：1。

水泥应采用强度等级为32。

5以上的普通硅酸盐水泥。

2。

粉煤灰应采用细度不大于45％的Ⅱ级或Ⅱ级以上的粉煤灰。

3.石子应采用粒径为20～50mm的坚硬碎石或卵石，含泥量不大于3％。

4。

石屑应采用粒径为2.5～5mm，含泥量不大于3％。

5。

砂应采用中砂或粗砂,含泥量不大于5%。

六、检验及监理工作手段、流程:（一）检验1。

所用的水泥和粗细骨料品种、规格及质量应符合设计要求。

检验数量：同厂家、同批号、同品种、同强度等级、同出厂日期的散装水泥每500t （袋装水泥每200t）为一验收批，当不足500t或200t时,亦按一批计.每一验收批抽样一次，数量不少于12㎏.连续供应同厂家、同规格的粗、细骨料400m3(或600t）为一验收批，不足上述时按一批计。

各种原材料施工单位每批抽样检验1组.监理单位按施工单位抽样数量的20%见证检验或10％平行检验。

检验方法：检查产品质量证明文件。

在水泥库抽样检验细度、水泥强度、安定性、凝结时间，在料场抽样检验粗骨料含泥量、泥块含量、压碎指标、颗粒级配试验；检验细集料含泥量、泥块含量、细度模数、云母含量、轻物质含量、有机物含量(其中有机物含量每3个月检验一次)。

2.CFG桩混合料坍落度按工艺性试验确定并经监理工程师批准的参数进行控制.检验数量:施工单位每台班抽样检验3次.监理单位按施工单位抽样数量的20%见证检验或10%平行检验。

目录第一章专业工程特点及其技术、质量标准第二章监理工作范围及重点第三章监理工作流程第四章监理工作控制要点、目标及监控手段第五章监理工作方法及措施- 1 -第一章专业工程特点1 CFG桩工程概况本标段全长95.2Km，其中正线路基长度约23.1km，占正线总长的24.27％（含金华西站、龙游站站场路基）；路基面宽度根据《新建铁路沪昆客运专线杭州至长沙段路基工程设计与施工参考图集》规定；无砟轨道路基面宽度采用13.6米，线间距为5.0m；CRTSⅡ板道床厚779mm。

路基主要类型：地基处理（包括松软土地基、水塘路堤等）。

沿线不良地质和特殊地质以岩溶、软质岩风化剥落、坍塌、滑坡、崩塌落石、浸水路堤、陡坡路堤等为主。

路基加固整治主要措施：挖除换填、碎石垫层并铺土工格栅、土工合成材料、堆载预压、CFG桩复合地基等技术措施。

沿线软土、松软土等不良地质分布较广。

地基处理是路基施工的重要环节，也是影响路基工后沉降的主要因素。

对软土、松软土地段设计的CFG桩，并严格按照施工工艺标准施工。

2 CFG桩工程特点CFG桩是水泥粉煤灰碎石桩的简称(即cement fIying-ash gravel pile)。

它是由水泥、粉煤灰、碎石、石屑或砂加水拌和形成的高粘结强度桩，和桩间土、褥垫层一起形成复合地基。

CFG桩复合地基通过褥垫层与基础连接，无论桩端落在一般土层还是坚硬土层，均可保证桩间土始终参与工作。

由于桩体的强度和模量比桩间土大，在荷载作用下，桩顶应力比桩间土表面应力大。

桩可将承- 2 -受的荷载向较深的土层中传递并相应减少了桩间土承担的荷载。

这样，由于桩的作用使复合地基承载力提高，变形减小，再加上CFG桩不配筋，桩体利用工业废料粉煤灰作为掺和料，大大降低了工程造价。

3 CFG桩工程监理细则编制依据：3.1 新建铁路杭州至长沙客运专线工程设计文件3.2 已批准的监理规划；3.3 《铁路建设工程监理规范》(TB10402—2007 J269-2007)；3.4 《客运专线铁路路基工程施工质量验收暂行标准》（铁建设<2005>160号）；3.5 《铁路混凝土工程施工质量验收补充标准》（铁建设<2005>160号）；3.6 《建筑桩基检测技术规范》（JGJ106—2003）；3.7 《建筑桩基技术规范》（JGJ94—94）；3.8 已批准的施工组织设计。

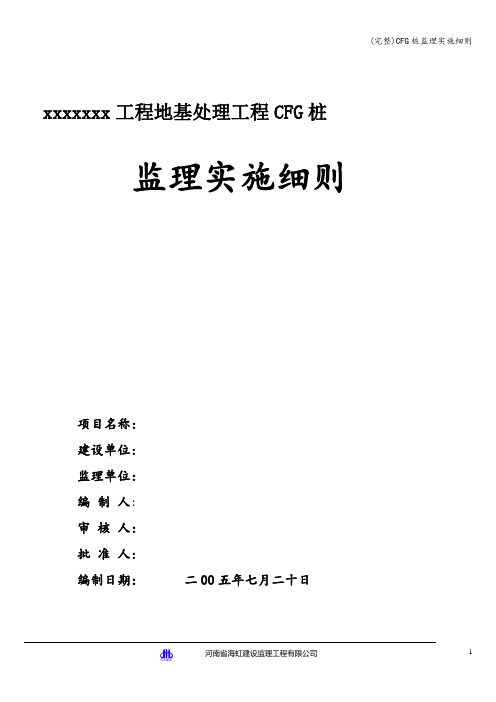

xxxxxxx工程地基处理工程CFG桩监理实施细则项目名称：建设单位:监理单位：编制人:审核人：批准人:编制日期：二00五年七月二十日目录第一章CFG桩基工程概况第二章监理控制目标第三章监理依据第四章监理组织第五章监理程序第六章监理手段第七章监理方法及措施一、工程进度控制二、工程质量控制三、工程投资控制四、工程安全、文明控制第八章监理工作制度第一章 CFG 桩基工程概况一、 工程名称：xxxxx 地基处理工程 二、 工程位置： 三、 建设单位： 四、 设计单位： 五、 监理单位： 六、 施工单位:施工单位:中建三局第二建设工程有限责任公司施工单位:中建三局第二建设工程有限责任公司七、 设计概况：(一）、总桩数：3125根。

(二)、总延工程名称广西恒大苹果园金色阳光28#楼工程部位 负一层梁、板砼强度设计值 C25 结构类型 框架结构 捣砼日期 2007年12月05日 计划拆模时间 2008年1月4日 拆模试块报编号2007-4403 拆模试块强度 34.1 Map 申请拆模条件:标准砼试块养护28天,抗压强度为34。

1Map ，设计标准值为C25，达到设计标准值的75%以上,符合拆模条件，现申请拆模.申请人： 日期：2008年1月3日工程名称 广西恒大苹果园金色阳光28＃楼 工程部位 负一层梁、板砼强度设计值 C25 结构类型 框架结构 捣砼日期 2007年12月05日 计划拆模时间 2008年1月4日 拆模试块报编号 2007—4403 拆模试块强度 34.1 Map 申请拆模条件： 标准砼试块养护28天，抗压强度为34.1Map ，设计标准值为C25，达到设计标准值的75%以上，符合拆模条件，现申请拆模。

申请人： 日期：2008年1月3日米:48169。

5M.（三)、保护桩长：0.5M。

（四）、混凝土强度等级:C15。

(五）、桩径：400MM。

(六）、各建筑物具体设计参数1、1＃习艺楼：桩数237根;有效桩长14.7米；单桩极限承载力900KN。

CFG桩监理实施规定(最终)范围
本规定适用于任何实施CFG桩工程的监理方。

监理人员要求
1. 监理人员应该持有国家建造师等级证书，具有三年以上Pile 工程监理经验。

2. 监理人员应该能够熟练掌握CFG桩工程施工规范和技术标准，并具备一定的法律知识。

3. 监理人员必须具备责任心和工作热情，认真处理每一个监理过程中的细节问题。

监理工作准备
1. 在施工前，监理人员应该对工程的设计和施工图进行全面的检查，并提出合理的意见。

2. 监理人员应该到现场进行勘测，并制定相应的监理计划和工作标准。

3. 监理人员应该核实承包商所使用的材料和设备符合施工图所需的规格和质量要求。

监理工作内容
1. 监理过程中应该对CFG桩的孔深和孔径进行测量，并进行相应的记录。

2. 监理人员应该对CFG桩的钢筋、混凝土浇筑和坍落度进行检查，并确保符合要求。

3. 监理人员应该对CFG桩的质量进行抽检，并制定相应的监理报告。

4. 完成监理任务后，监理人员应该提交包括监理计划、监理记录、监理报告、监理档案等在内的相关文件。

总结
本规定的实施旨在确保CFG桩工程在设计、施工、监理、验收等各阶段均合格，并达到所要求的技术标准和质量要求。

所以，
监理人员应该深入了解CFG桩工程具体实施情况，切实发挥好监理作用，确保监理工作的顺利进行。

XXXXXX安置房工程签署页目录1工程概况2编制依据3专业工程的特点4监理工作流程5监理控制要点及目标值6监理工作方法及措施7质量控制与检查验收8信息管理及工序交接第一章工程概况1.1工程概况1.1.1工程名称：1.1.2建设地点：1.1.3使用功能：：住宅楼1.1.4建筑面积：45911m2（B地块），48614m2（C地块）1.1.5建筑层数：地上34层，地下1 层；1.1.6建筑高度：98.9米1.1.7耐久年限：50年1.1.8结构形式：框架剪力墙结构；1.1.9建筑耐火类别：一级；1.1.10抗震设防烈度：7度；1.1.11屋面防水等级：Ⅰ级；1.1.12地基及基础：本工程主楼筏板下采用CFG复合地基。

桩基工程主要技术参数和工程量注：1.工程施工前应进行试桩，试桩数量（每栋楼）不少于3根，以确定可靠施工工艺及桩长 2.表中技术参数为B 地块1#、2#、3#楼。

C 地块待图纸确定后补充。

1.2 CFG 桩分项工程建设监理目标。

质量要求：合格。

1.3 CFG 桩分项工程监理细则编制依据本CFG 桩分项工程监理细则是依据以下现行国家和行业规范、规程、标准编制1.本工程设计单位提供的业主认定的设计文件和施工图纸。

2.《建筑桩基技术规范》（JGJ94-2008）3.《地基与基础工程施工及验收规范》（GB50202-2002） 4.《砼结构工程施工及验收规范》（GB 50204-2011） 5.《建筑工程质量检验评定标准》（GB50301-2002） 6.《建筑安装工程质量检测评定统一标准》（GB50300-2001） 7.《混凝土强度检测评定标准》（GBJ107-87）8. 试桩必须满足《建筑桩基技术规范》（JGJ94-2008）附录C 的要求 9.《水泥粉煤灰石渣（CFG 桩）复合地基技术规定》（QIJY06-97）第二章 监理工作的程序螺旋钻孔管内压力砼成桩施工工序质量检验流程图第三章CFG桩工程质量标准3.1保证项目3.1.1CFG桩的原材料和砼强度必须符合设计要求和施工规范的规定；3.1.2成孔深度必须符合设计要求。

CFG 桩监理实施细则一、施工工序的控制1.放线：按照桩位布置图，准确地进行桩位放样，桩径为50cm，按正三角形布置，桩间距1.5m,桩位中心点用钎子插入地下，并用白灰明示。

2.成孔：长螺旋钻机成孔应匀速钻进，避免形成螺旋孔，成孔深度在钻杆上应有明确标记，钻孔过程中注意调整桩机的稳定，防止倾斜与错位，应做好记录，进入地基持力层时记录钻压电流值。

根据钻机钻杆上所标尺寸控制钻孔深度，钻至设计标高后停钻。

施工工程桩时CFG桩的处理深度以设计文件中的处理长度为基础，结合施工机械的电流变化和桩机“抬脚”情况，以确定是否打穿软土层，当电流发生突变，桩机发生“抬脚”时，可认为进入相对硬层。

施工中采用吊锤观测钻杆的垂直度，机架和钻杆的垂直度偏差不大于1%。

3.砼灌注：成孔至设计深度后混合料送入混凝土输送泵，再由输送泵入钻机钻杆内送入孔底。

灌注砼至桩顶时应适当超过桩顶设计标高，以保证桩顶标高和桩顶砼质量。

砼进场后应立即灌注（2小时内）严禁长时间搁置。

4.拔钻：钻孔钻杆内砼充满后开始拔钻，严禁先提管后泵料。

钻杆采用静止提拔，拔钻速度均匀连续，快至设计桩顶标高时，适当减慢提管和泵送速度，比设计标高高出50cm后同时停止提管和泵送。

当桩管拔出地面确认成桩符合设计要求后，用粒状材料或湿粘土封顶，严防泥土掉入孔中。

施工工程中应认真填写施工记录，每台机械每台班应留取砼试块一组。

施工新桩时与已打桩间隔时间不少于7天。

打新桩时对已打并硬结成桩的桩顶进行桩顶位移测量，判断是否断桩。

一般当桩顶位移超过10mm时需开挖进行检验。

5.褥垫层的铺设：CFG桩施工完毕后，在桩顶铺设一层30cm的褥垫层，在褥垫层中要铺一层钢钉插接整体式土工格室。

褥垫层采用级配良好的碎石，其最大粒径不得超过30mm。

二、质量检验标准桩距：允许偏差±100mm；桩径：不小于设计值；桩长：不小于设计值；竖直度1%；桩体强度： 28天立方体抗压强度平均值fcu≥15MPa；单桩竖向承载力Rk≥450kN；复合地基承载力：fspk≥300KPa.三、安全保证体系本合同施工监理安全目标是：“四无一杜绝一创建”。

CFG桩基监理实施细则一、编制说明：1.1、编制目的：按照国家相关的法律、法规及现行规范要求，确保该工程施工质量、进度和投资控制目标的实现，使我公司工程建设监理工作向标准化、规范化、科学化的方向发展，特制定本工程监理实施细则。

1.2编制依据：1. 标书、图纸、政府批文、与本工程有关的资料；2. 国家和地方现行的工程建设规范、规程、法律、政策及规定《工程建设标准强制性条文、房屋建筑部分》《建设工程监理规范》《建筑工程施工质量验收统一标准》《建筑地基基础工程施工质量验收标准》《混凝土结构工程施工质量验收规范》《混凝土质量控制标准》《建筑地面工程施工质量验收规范》《建筑工程文件归档整理规范》《混凝土强度检验评定标准》《建筑地基处理技术规范》《工程测量规范》《建筑桩基检测技术规范》《建筑施工安全检查标准》3. 施工合同、分包合同、等与本项目有关的建设合同。

4. 工程建设监理合同。

5. 相关的施工设计图纸、图纸会审纪要、施工技术验收规范。

6. 本工程的监理大纲和监理规划。

1.3使用范围：二、工程概况：2.1 工程概况1、工程名称:2、工程地点:3、建设单位:4、勘察单位：5、设计单位:6、监理单位：7、施工单位：8、建设规模：9、各单体建筑面积：10、建筑等级划分：2.2 场地周边情况本工程场地原主要为耕地，根据建设方提供的场地周边环境条件，场地西邻安置房住宅楼，需注意管线及施工扰动。

本场地较为空旷，南侧为青年路，西侧为中山路（距离较远），东侧为志得路，北侧为同城大道。

交通方便，工程环境较好。

2.3 工程地质情况三、桩基工程1、本项目CFG桩基工程概况和特点：2、检验细则：（1）开工前准备工作的审查；a、施工单位开工前要向监理部呈报施工组织设计（方案），监理工程师审查后报总监审批，经批准后作为正式施工依据，施工单位必须严格按照施工组织设计（方案）组织施工。

b、审查进场设备和建筑材料报验单。

所用原材料要有合格证，主要建筑材料如水泥等要具备两证，即出厂合格证和复验合格证，并要报监理工程师认可。
