低压电能表安装作业指导书

低压电能表更换、安装图FZ201100003-2电能表与计量柜安装示意图3.接线要求：如图FZ201100003-3、FZ201100003-4所示：（1）严格按接线图接线，对无图纸的电能表，应先查明内部接线，且应注意单相电能表必须将电流线圈接入相线；（2）三相电能表必须按正相序接线；（3）三相四线电能表必须接入零线；图FZ201100003-3单相电能表接线图图FZ201100003-4 三相电能表接线图（4）进出电能表导线应为铜芯线，电能表的表前接线应无接头,裸露部分必须全部插入接线盒内且接触良好。

如图FZ201100003-5所示：图FZ201100003-4电能表接线示意图4.其它要求：铭牌位置应对准窗口，红外抄读口不应被遮挡，便于抄表检查。

5. 用验电笔验电检查客户进出线极性正确，若需要使用仪器仪表核对接线，必须正确使用专用仪器仪表。

6. 清理现场有无遗留物，完毕后对整套计量装置进行铅封。

关好箱门，加装一次性封锁。

三、工作流程图低压电能表安装、更换的工作流程如图FZ201100003-5所示：图FZ201100003-5工作流程如图四、作业前准备1.根据营销管理系传送的工作任务打印低压表装拆工作单。

（见附录1）,按照工作单凭证要求领取电能表；2.核对所领用的电能表型号、规格、资产编号与装表凭证所列是否一致；3.检查待装电能表的校验封印、接线图及资产标志是否齐全；是否校验合格，校验日期是否在六个月以内；外观是否完好；4.必要时，作业负责人组织对作业现场的环境、条件、危险点进行勘察，草拟现场示意图，初步确定作业方式，并记录于《营销部配电线路设备现场勘察单》（见附录2）。

根据工作任务（单相、三相表计的安装更换）以及现场条件要求，制定工作中的安全注意事项，填写办理低压工作任务单等（见附录3）。

5.组织作业人员学习、作业指书（另附件）、作业标准卡（见附录4），理解工作任务、作业方式、质量标准、危险点及安全措施。

1) 作业前用相应电压等级的合格的验电笔对装置外壳和作业部位进行验电。
2)作业前认真核对现场，必要时采取设置安全围栏或安全警戒线等隔离措施；
3)与邻近带电体保持足够的安全距离，必要时采用绝缘隔离，并设专人监护；
4）使用绝缘良好的工器具。
4
其 它
三、安装实施阶段
序号
内容
重点事项
√
★1
开工会
工作负责人完成工作许可手续后，进行细化分工，落实到人，确保所有成员安全措施、危险源点明了、作业任务明确。
★2
防高处摔跌。
1)做好防止高空坠落摔跌措施；
2)选择合格的登高工具，梯子端部应有防滑装置、梯身合格、基面牢固，严禁超过竹梯禁登线作业；
3)人字梯应有限制开度的牢固拉绳；
4)要有专人全过程扶守，不得单人作业；
5)遵守梯上作业安全规程，竹梯靠放牢固，梯子不宜绑接使用。
6)人在梯子上，禁止移动梯子；
3
防间接触电
3)电流互感器二次回路的连接导线应采用铜质单芯绝缘线，截面不得小于2.5平方毫米，二次回路导线排列整齐，不得有接头。
4)对电压二次回路，连接导线应采用铜质单芯绝缘线，截面积应按允许的电压降计算确定，至少不小于2.5 mm2。，二次回路导线排列整齐，不得有接头。
5
电能表安装
1)电能表安装必须牢固垂直，每只表除挂表螺丝外，至少还有一只定位螺丝，应使表中心线向各方向的倾斜度不大于1°；
低压计量装置停电安装（更换）标准化作业指导卡
编号：K
作业范围：台片线户
作业票（派工单）号：日期：年月日
一、安装准备阶段
序号
准备工作
内容
√
1
作业内容收集
收集设备出厂资料、施工和设计方案、图纸、历史记录等相关资料。

(3)核对所配电能表和附件是否和供电电压等级相等
(4)所配电能表和互感器是否和规定的计量装置接线图要求相符
(5)检查所领电能表、互感器等是否完好，联合接线盒螺丝、连片是否齐全等
(6)检查电能表检定标记和检定证书，校准证书是否有效，封铅和防止非授权人员改变结线，输入数据或操作的措施是否受到破坏
2
检定项目和程序
(6)贸易结算用高压电能计量装置应装设电压失压计时仪。末配置计量柜(箱)的，其互感器二次回路的所有接线端子、试验端子应能实施铅封；
(7)互感器二次回路的连接导线应采用铜质单芯绝缘线。对电流二次回路，连接导线截面积应按电流互感器的额定二次负荷计算确定，至少应不小于4mm2。对电压二次回路，连接导线截面积应按允许的电压降计算确定，至少应不小于2·5mm2；
(2)核对互感器的极性与相位
(3)核算电流、电压二次回路的总负荷不应超过额定值，二次负荷电流在导线上产生的压降应符合有关规程规定；
接线的要求:
(1)电能计量装置的电流互感器宜采用分相接法。即对三相三线有功电能表，电流互感器二次绕组与电能表之间采用四线连接1对三相四线有功电能表，电流互感器二次绕组与电能表定间采用六线连接
装表接电作业指导书
基本条件
工作任务
工作条件
(1)环境温度:符合电能表的运行条件，相对湿度:不大于80%。
(2)安装的地点应清洁，空气中不含腐蚀性气体和霉菌
工作组成员及分工
（1）、作业人员不少于二人，工作负责人(监护人)一人，工作班成员一人及以上；
（2）、工作人员必须经电能表专业培训合格，持证上岗。
作业人员职责
(2)对被安装或拆换电能计量装置，应做到轻拿、轻放，防止撞击、损坏电能表和互感器；
(3)互感器二次侧应有可靠接地；

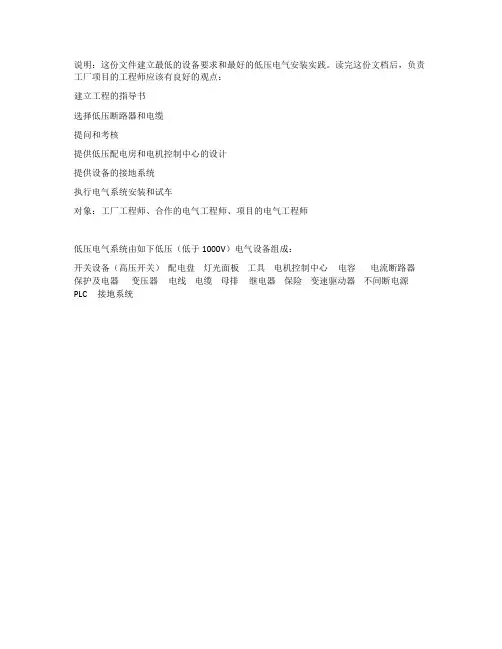

说明：这份文件建立最低的设备要求和最好的低压电气安装实践。

读完这份文档后，负责工厂项目的工程师应该有良好的观点：建立工程的指导书选择低压断路器和电缆提问和考核提供低压配电房和电机控制中心的设计提供设备的接地系统执行电气系统安装和试车对象：工厂工程师、合作的电气工程师、项目的电气工程师低压电气系统由如下低压（低于1000V）电气设备组成：开关设备（高压开关）配电盘灯光面板工具电机控制中心电容电流断路器保护及电器变压器电线电缆母排继电器保险变速驱动器不间断电源 PLC 接地系统系统设计：卫生环境：规划：提供的电源要尽量靠近主要的用电设备；禁止在生产区域、接近产品和原料流动的部分安装配电设备接地：电力系统推荐使用TN-S 系统IEC 60364 标准强烈定义只有这个接地系统是设备可接受的。

独立的零线（N）和保护低线（PE）证明好过一个在工业自动系统图TN-S系统原理：T-一个直接接地点N-暴露的传导部分直接连接接地系统S-零线和地线是独立的结构网络结构：低压系统应该提供一个可靠的期望的等级，尽可能简单和容易拓展。

图配线设备：两种类型的配线系统：绝缘的电线和电缆，或者母排。

这两种系统可能组合。

两种系统的特征：电缆系统：如果一个故障出现在配电线，只有相应的保护设计会被影响原料费用由两部分组成：电缆和电缆盘较高安装费用高的起火风险预制的母线中继系统更少的电能损失高的保护设计的识别低安装费用低空间需求、低的起火风险提供改变的弹性高的初始安装费接下来的设备和安装方法是专用于更远的说明由于他们共同用于雀巢的电气安装：电镀锌网孔电缆盘用于干的装置热镀锌网孔或阶梯电缆盘用于服务房间或者户外装置不锈钢网孔电缆盘用于湿的和高卫生区域电缆：PVC（聚氯乙烯）基于绝缘Stranded and compacted or flexible untinned copper conductors允许的安装方法：垂直安装在生产区域水平或垂直安装在服务间或户外设备图IEC-60364标准指定了电缆盘与墙的距离，或者设备到电缆中心的直径。

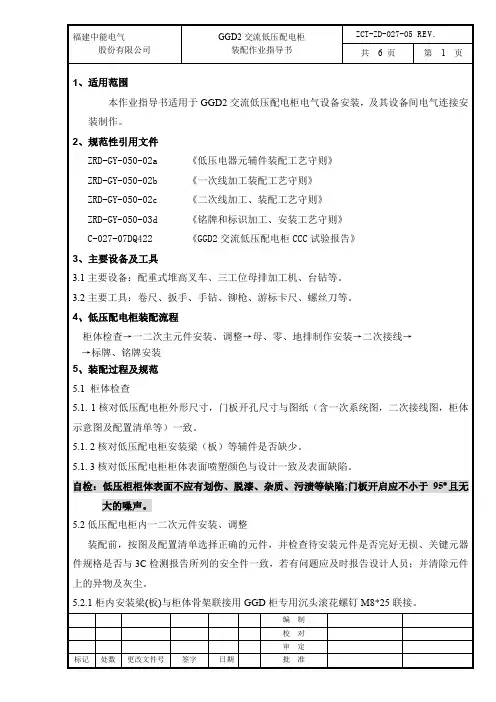

表1
标记处数更改文件号签字日期标记处数更改文件号签字日期
图1 图2 处数 更改文件号 签字 日期 更改文件号 签字 日期绝缘支撑间距
表2
5.4二次接线作
5.4.1 准备工作：
5.4.1.1 看清图纸要求和图上设备符号是否与实物符合，并按电器元件的安装位置的接点，考虑适当线路的行法。

图3 图4
5.5标牌、铭牌安装
装配前准备，根据配置清单要求选择标牌、铭牌数量及规格。

5.5.1铭牌用4*12抽芯铆钉下图所示尺寸铆装。

5.5.2按规范《铭牌和标识加工、安装工艺守则》制作。

眉头粘贴要平，齐；铭牌用4*12抽芯铆钉铆接，如图5，6。

自检：铭牌内容与有效的“中国强制性产品认证印刷
图5
铭牌字迹要清晰
图6
处数更改文件号签字日期标记处数更改文件号签字。

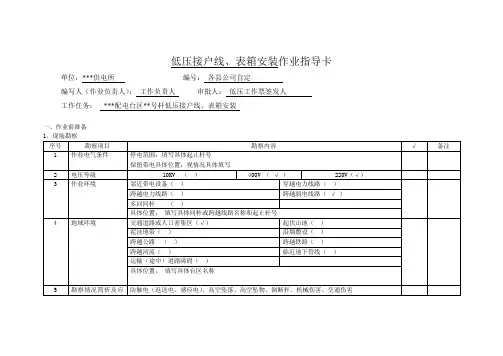

低压接户线、表箱安装作业指导卡单位：***供电所编号：各县公司自定
编写人（作业负责人）：工作负责人审批人：低压工作票签发人
工作任务：***配电台区**号杆低压接户线、表箱安装
一、作业前准备
：
确认“作业前准备”1-4项已完成，工作负责人（签字）：XXX
二、作业程序及危险点控制措施
计划工作时间：XXXX年 XX月XX日XX时XX分至XXXX年 XX月XX日XX时XX分
确定以下2-4项危险点及安全措施、现场补充安全措施、关键作业步骤已进行讲解。

工作班人员（签字）：
4、关键作业步骤
5、竣工
三、指导卡执行情况评估。

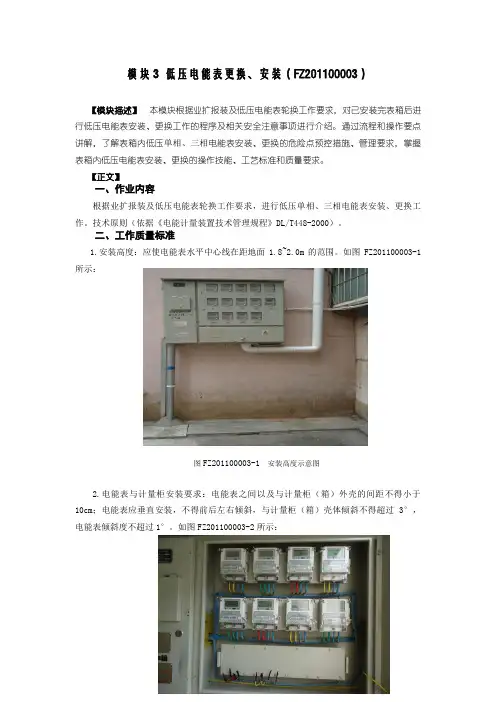

模块3 低压电能表更换、安装（FZ201100003）【模块描述】本模块根据业扩报装及低压电能表轮换工作要求，对已安装完表箱后进行低压电能表安装、更换工作的程序及相关安全注意事项进行介绍。

通过流程和操作要点讲解，了解表箱内低压单相、三相电能表安装、更换的危险点预控措施、管理要求，掌握表箱内低压电能表安装、更换的操作技能、工艺标准和质量要求。

【正文】一、作业内容根据业扩报装及低压电能表轮换工作要求，进行低压单相、三相电能表安装、更换工作。

技术原则（依据《电能计量装置技术管理规程》DL/T448-2000）。

二、工作质量标准1.安装高度：应使电能表水平中心线在距地面1.8~2.0m的范围。

如图FZ201100003-1所示：图FZ201100003-1安装高度示意图2.电能表与计量柜安装要求：电能表之间以及与计量柜（箱）外壳的间距不得小于10cm；电能表应垂直安装，不得前后左右倾斜，与计量柜（箱）壳体倾斜不得超过3°，电能表倾斜度不超过1°。

如图FZ201100003-2所示：图FZ201100003-2电能表与计量柜安装示意图3.接线要求：如图FZ201100003-3、FZ201100003-4所示：（1）严格按接线图接线，对无图纸的电能表，应先查明内部接线，且应注意单相电能表必须将电流线圈接入相线；（2）三相电能表必须按正相序接线；（3）三相四线电能表必须接入零线；图FZ201100003-3单相电能表接线图图FZ201100003-4 三相电能表接线图（4）进出电能表导线应为铜芯线，电能表的表前接线应无接头,裸露部分必须全部插入接线盒内且接触良好。

如图FZ201100003-5所示：图FZ201100003-4电能表接线示意图4.其它要求：铭牌位置应对准窗口，红外抄读口不应被遮挡，便于抄表检查。

5. 用验电笔验电检查客户进出线极性正确，若需要使用仪器仪表核对接线，必须正确使用专用仪器仪表。

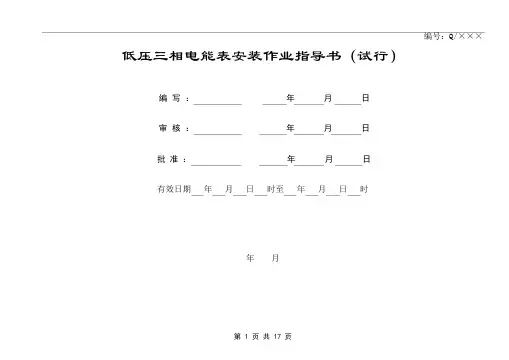

编号：Q/××× 低压三相电能表安装作业指导书（试行）编写：年月日审核：年月日批 准 ： 年月日有效日期年月日时至年月日时年月1 适应范围本作业指导书合用于低压三相电能表安装、更换作业。

2 引用的标准和规程下列文件中的条款通过本标准的引用而成为本标准，凡注明日期的文件，其随后的修订版均不合用本标准，凡不注明的引用文件，其最新版本合用于本标准。

）国家电网安监[2005]83 号《国家电网公司电力安全工作规程》（变电站和发电厂电气部份、电力路线部份）DL/T448-2000 电能计量装置技术管理规程DL/T825-2002 电能计量装置安装接线规则电力供应与使用条例（中华人民共和国国务院令第 196 号 1995 年 4 月 17 日）供电营业规则（中华人民共和国电力工业部令第 8 号 1996 年 10 月 8 日）3 安装前准备工作安排3.1 准备工作安排序号内容标准责任人签字备注1 根据工作任务要求，确定工作内容。

组织工作人员学习作业指导书，使全体工作人员熟悉工作内容、进度要求、作业标准、安全注意事项。

由工作负责人监督检查。

不缺项、漏项2 了解现场作业环境条件，分析可能遇到的问题，提出有效的预防措施。

3 测量仪表和安全工机具经过定期检验且合格。

仪器良好4 携带的工具和材料能够满足安装作业的需求。

5 填写工作票或者派工单，内容清晰、工作任务和工作范围明确。

工作票填写正确3.2 人员要求序号内容责任人签字备注1 现场作业人员应身体健康、精神状态良好2 现场工作负责人必须具备相关工作经验，且熟悉电气设备安全知识。

3 工作班成员不得少于 2 人。

4 工作人员必须具备必要的电气专业（或者电工基础）知识，掌握本专业作业技能，必须持有上岗证。

5 工作班人员必须熟悉《国家电网公司电力安全工作规程》（以下简称《安规》）的相关知识，熟悉现场安全作业要求，并经安规考试合格。

3.3 主要仪器仪表和工具序号名称型号及编号单位数量备注1绝缘手套 双2绝缘鞋 双3验电笔 只4接地线 组5低压短路环 不小于 4mm2硬质塑料铜芯线 组 3 短接二次电流回路专用6 登高板 付7 绝缘梯 把8 低压短接线 组9 钳形电流表 只10 相序表 只11 低压验电笔 只12 平口螺丝刀 把 （螺丝刀金属裸露部份用绝缘胶带缠绕、螺丝刀口带磁）13 十字螺丝刀 把 （螺丝刀金属裸露部份用绝缘胶带缠绕、螺丝刀口带磁）14 平口钳 把15 尖嘴钳 把16 斜口钳 把17 电工刀 把 刀把需进行绝缘处理18 剥线钳 把19 安全带 付20 安全帽 个21 常用接线工具 套 若干22 记号笔 支23 护目镜 付3.4 危（wei）险点分析序号内容后果1 工作人员进入作业现场不戴安全帽 可能会发生人员伤害事故2 工作现场不挂标示牌或者不装设遮栏或者围栏工作人员可能会发生走错间隔及操作其他运行设备3 二次电流回路开路或者失去接地点易引起人员伤亡及设备损坏4 电压回路操作 有可能造成交流电压回路短路、接地5 在高处安装计量装置时 可能造成高空坠落或者高空坠物，引起人员伤亡及设备损坏6 设备的标示不清晰易发生误接线，造成运行设备事故7 未使用绝缘工具 易引起人身触电及设备损坏8 使用电钻时 可能碰及带电体9 没有明显的电源断开点 易引起人身触电伤亡事故10 低压搭（拆）头时不按先零（火）后火（零）顺序进行 容易引起人身触电伤亡事故3.5安全措施序号内容1进入工作现场，工作人员必须戴安全帽，穿工作服，正确使用劳动保护用品。

Q/×××低压计量装置安装/更换作业指导书
（范本）
编写：年月日
审核：年月日
批准：年月日
工作负责人：
作业日期：年月日时至年月日时
安徽省电力公司
1 范围
本作业指导书适用于XX供电公司变电站及所辖用户低压电能计量装置安装/更换工作。

2 引用文件
下列标准及技术资料所包含的条文,通过在本作业指导书中引用,而构成为本作业指导书的条文。

本作业指导书出版时,所有版本均为有效。

所有标准及技术资料都会被修订,使用本作业指导书的各方应探讨使用下列标准及技术资料最新版本的可能性。

GB1208-1997 电流互感器
GB/T16934-1997 电能计量柜
DL/T825-2002 电能计量装置安装接线规则
DL/T448-2000 电能计量装置技术管理规程
《国家电网公司电力安全工作规程》（变电站和发电厂电气部分）（试行）
Q/TGD207.10-2005 铜陵供电公司《测量管理体系手册》
GB50168-92 电气装置安装工程电缆线路施工及验收规范
GB50168-92 电气装置安装工程盘、柜及二次回路结线施工及验收规范
3 安装/更换前工作安排
3.1 工作前准备
3.2 人员要求
3.3 备品备件
3.4仪器仪表
3.5 工器具及材料
3.6 危险点分析及预控措施
3.7 人员分工
4 作业程序及作业标准4.1 开工
4.2 检修电源的使用
4.3 作业项目和作业标准
4.4 竣工
5验收记录
6 作业指导书执行情况评估。

Q/XXX X X X公司企业标准Q/XXX XXX－20XX-1XXX 低压电能表安装作业指导书2014-09-30发布2014-09-30实施目次前言 (II)1 范围 (3)2 规范性引用文件 (3)3 术语和定义 (3)3.1 准备工作安排 (3)3.2 劳动组织及人员要求 (5)3.3 备品备件与材料 (6)3.4 工器具与仪器仪表 (7)3.5 技术资料 (8)3.6 作业前设备设施状态 (9)3.7 危险点分析与预防控制措施 (9)4 作业程序与质量要求 (11)4.1 开工 (11)4.2 工作项目和工艺标准 (12)4.3 竣工 (14)4.4 验收 (15)附录 A （规范性附录）流程图 (16)附录 B （规范性附录）报告样式 (18)前言本指导书依据XXX标准起草。

本指导书由鄂尔多斯电业局技术标准分委会提出并解释。

本指导书由生产技术处归口。

本指导书起草单位：东胜供电分局本指导书起草人：郝白玲、杜亦婷、李正阳、李世强本指导书审核人：王志勇本指导书批准人：乔玉良本指导书首次发布。

低压电能表安装作业指导书1 范围本指导书规定了鄂尔多斯电业局低压电能表安装作业活动中工作准备、人员组织、设备材料、工器具配置、技术资料图纸、环境控制要求、危险点分析与预控措施、作业步骤及质量要求等内容。

本指导书适用于鄂尔多斯电业局低压电能表安装作业活动。

2 规范性引用文件下列文件对于本文件的应用是必不可少的。

凡是注日期的引用文件，仅注日期的版本适用于本文件。

凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

国家电网安质【2014】265号国家电网公司电力安全工作规程（配电部分）DL/T448-2000 电能计量装置技术管理规程DL/T 825—2002 能计量装置安装接线规则Q/NMDW-YX-005-2012 智能电能表技术规范Q/NMDW-YX-007-2012 电能计量装置通用设计规范供电营业规则3 术语和定义下列术语和定义适用于本文件。

低压配电柜安装作业指导书1000字一、前言低压配电柜是电力供应的重要部件，其安装与检修工作严谨而复杂。

为了提高工作安全性、减小安装成本，必须加强方案设计、制定合理的计划和严格执行安全标准。

本作业指导书主要是针对低压配电柜的安装汇编起来，以供安装作业人员参考。

二、安装要求1.选址。

低压配电柜的选址位置应达到以下要求：(1) 远离火源、爆炸源和热源；(2) 不受阳光直射及水淹；(3) 周围应留有足够的空间便于通风、检修和维护；(4)周围环境应整洁干燥，闲杂物不得堆积。

2.安装要求(1) 安装前检验安装位置的基础是否坚实，底座是否平整。

(2) 根据低压配电柜的接线图安装电缆，松紧适当、方向清晰、标识鲜明。

(3) 安装时严格执行规定的安装尺寸与间距。

配电柜间的间距应符合安全生产的要求。

(4) 严格遵守电气安装规范的各项要求并如期验收。

(5) 安装时必须配备安全的工具与人员，必须戴好工作用品，迟缓和疲劳状态下的作业均应避免。

三、安装步骤1.测量与确定安装位置首先测量低压配电柜安装位置的长、宽、高。

然后，根据制造商的要求用水平仪检查地面是否水平、地面是否平整，以便于调整低压配电柜的水平度。

另外，要求该位置不受阳光直射、水淹、火源、爆炸源和热源。

2.设置安装基础根据低压配电柜的尺寸确定基础安装的位置和大小，然后要求基础材料符合标准（如混凝土等），以保证低压配电柜固定的稳定性和稳定的支撑。

3.设置和校准低压配电柜的参数根据低压配电柜的使用需要，设置和校准低压配电柜的参数。

设置的方法与过程必须遵守厂家的要求。

此步骤完成后，应对调整参数进行验证。

4.调整低压配电柜固定度根据低压配电柜外框的尺寸，调整低压配电柜固定的水平度，以及高度。

要求低压配电柜的固定牢固，不会因震动而移动。

5.准确楼固低压配电柜的位置用水平仪检测低压配电柜的位置是否水平，要求低压配电柜的漏缝尺寸小于0.1mm。

6.气压实验安装完成后，应立即对低压配电柜进行气压实验，根据安装角度和使用压力的不同，进行相应的压力测试。

0.4ｋＶ开关柜编制：综合部二O O二年三月目录一、概述： (4)二、运输与检查： (4)三、配电盘、柜的安装 (5)四、配电装置的检查： (7)五、资料整理 (8)一、概述：低压配电屏主要分固定式和抽屉式两种。

固定式低压配电屏又分靠墙和离墙安装两种，靠墙安装固定式低压配电屏由于检修不便，不受用户欢迎，主管部门也不推荐使用。

抽屉式低压配电屏具有馈电回路多，体积少，占地少，恢复供电迅速等优点。

目前，从国外引进项目的配套工程中，使用抽屉式配电较多。

二、运输与检查：1、搬运配电屏应在天气较好的情况下进行,最好用汽车与吊车配合,集合装卸与运输。

2、运输时，配电屏应立放在汽车上，不得侧放和倒放，并用绳子将配电屏拴住，防止倾倒，绳索与盘面间应垫以麻袋片等。

3、电屏的门应关闭锁好，精密的表计或较重的表计可单独运输。

4、汽车行驶时，速度要慢，以保证配电屏的平稳。

5、搬运配电屏、柜前，应该对装箱号、型号。

当运抵安装地点附近，应邀集有关技术人员开箱检查，并作好记录：5.1、制造厂的技术文件应该齐备,包括合格证、制造厂图纸（元件布置图、盘内接线图、盘内电路原理图）、说明书等有关资料。

5.2、型号、规格应符合设计要求，附件备件齐全，元件无损坏情况。

5.3、检查盘柜垂直度、水平度、应无变形。

5.4、盘柜内母线及配线颜色应符合现行规范的要求。

5.5、盘柜内母线间距应符合规范要求，对于10KV母线，相线与相线间距及相线对地（外壳）间距应>=125mm；对于0.4KV低压母线,相间距及相线对地(外壳)间距应>=20mm。

5.6、查完毕后，应收存好各合格证及有关资料。

6、运输装卸过程中要尽量避免损害邻近花草树木；开关柜搬运过程中，如必须经过绿化带时，要采用装支承架的方法或其它有效的方法以防压伤绿化带。

三、配电盘、柜的安装1、配电盘、柜的就位1.1、当室内已清理干净，环境无尘时，就开始对盘、柜就位。

先按图纸规定的顺序将配电盘编号作好标记，然后用人工将其搬运到安装位置，前后排列整齐、美观，盘与盘间无明显缝隙。

低压配电柜安装作业指导书1.适用范围本作业指导书适用于供电段管内低压配电箱、低压地箱、低压电缆分支箱，低压配电柜、低压开关柜的安装和作业过程中关键问题的处理。

2.规范性引用文件下列文件对于本作业指导书的应用是必不可少的。

凡是注日期的引用文件，仅所注日期的版本适用于本作业指导书。

凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本作业指导书。

《铁路电力安全工作规程》铁运〔1999〕103号《铁路电力管理规程》铁运〔1999〕103号《铁路电力工程施工技术指南》 TZ207-2007《铁路电力工程施工质量验收标准》 TB10420-2003 J290-2004 《铁路电力设备安装标准》第三版（80）铁机字 1817号《铁路技术管理规程》（普速铁路部分）3.编制依据根据《铁路电力安全工作规程》、《铁路电力管理规则》、《铁路局作业指导书编制规范》的相关要求，结合段具体实际，特编制此作业指导书。

4.低压配电装置安装指导书4.1.安装准备工作4.1.1.安装人员准备序号作业内容人数负责人作业组员1 工作执行人 12 工作许可人 13 工作监护人 2 根据作业需要而定4 坐台防护人员 1 根据作业需要而定5 现场防护人员 26 工作组员 24.1.2.安装工器具、材料准备序号名称型号单位数量备注1 接地线低压0.22kV（4分支）组 22 绝缘手套双 23 绝缘靴双 24 铝合金梯人字把 25 电锤（合资）把 26 钻头φ10mm 根 57 台钳台台 18 平锉把把 49 圆锉把把 410 锯弓把把 611 安全标志前方施工，注意安全！块 212 警示带圈盘 413 臂章（袖标）按规定块 214 断线钳400 把 115 机械打孔机HYG-921 套 116 锈死螺帽切除器K56 2000 把 417 3吨万能卡线器3000AL-3吨把 218 全能王压接钳EK60UNV 套 119 套筒套 220 梅花扳手18-20mm 把 221 克丝钳进口把 222 活动扳手350mm 把 223 智能型兆欧表ZOB-10kV 只 124 万用表数字式（带钳型电流表）只 225 钳型接地电阻测试仪Fluke-1625Kit 只 126 对讲机摩托罗拉GP3688 台 227 铁锹把 228 线垂个 129 水平尺把 130 喷枪大、小号把 631 铁线Ф2.8 kg 视情况定32 螺栓、螺帽套视情况定33 固定配电箱小槽钢m 视情况定34 接地角钢视情况定35 钢并沟-2 个视情况定36 降阻剂kg 视情况定37 低压热缩型电缆终端头SY-1/4.1 套视情况定38 低压热缩型电缆终端头SY-1/4.2 套视情况定39 低压热缩型电缆终端头SY-1/4.3 套视情况定40 低压热缩型电缆中间接头JSY-1/4.1 套视情况定41 低压热缩型电缆中间接头JSY-1/4.2 套视情况定42 低压热缩型电缆中间接头JSY-1/4.3 套视情况定43 聚乙烯绝缘铜芯线BV-2.5 ｍ视情况定44 聚乙烯绝缘铜芯线BV-4 ｍ视情况定45 铜铝过渡设备线夹视情况定46 铜端子视情况定47 铜铝接线端子视情况定48 铜连接管视情况定49 铝连接管视情况定50 小型断路器视情况定51 塑料外壳式断路器视情况定52 漏电断路器视情况定53 聚氯乙稀胶粘带红、黄、绿、黑圈视情况定54 油漆黑kg 视情况定55 钢锯片片视情况定56 油漆刷75mm 把视情况定57 砂纸张视情况定58 棉纱kg 视情况定59 螺栓松动剂瓶视情况定60 导电膏瓶视情况定4.1.3.安装作业准备序号工作内容作业准备要求责任人备注1 明确工作任务本次作业内容2 填发停电作业工作票1.按《成都铁路局电力作业安全工作票执行标准》填写；2.提前一天交由工作执行人。

5.
办理工作票。
由工作负责人办理工作票。
6.
做好换表前准备。
1.工作人员在施工前应通过电话、小区物业通知、上门等方式通知客户，与客户预约安装时间及地点等。工作人员应按工作性质按需领取安全工器具以及相应材料。
2.计量器具应放置在专用的运输箱内，防止在运输过程中因雨淋、颠簸、振动，而损坏设备。
7.
检查现场是否具备工作条件。
□10、活动扳手一把；□11、验电器(笔)；□12、手电筒；
□13、剥线钳；□14、钳形万用表；□15、计量封印及封印终端掌机；
□16、电流短接线；□17、相位伏安表；□18、电能表的设表器；
□19、二次回路导线一套。
△作业步骤及作业标准
序号
作业步骤
质量要求
危险点分析及预控措施
1.
配表。
1.负责人应及时查看，在规定的时限内处理营销系统工作传票。
7.在无法切断整套计量装置（含二次连线）电源时（如单相电能表），必须断开客户设备负荷开关，方可拆装。
8.工作人员应严格按照现场工作的有关规范和工艺要求规范作业，工作中电流互感器严禁开路，电压互感器严禁短路，在计量接线盒上，将电流互感器二次短路，并断开电能表的电压；方可将原电能表拆下，新的电能表装上，并在计量接线盒上将电流互感器二次电流和电压互感器二次电压恢复。
△工作人员准备好作业需要的工器具和相关资料。
△环境温度应在+10℃～+35℃之间，相对湿度不大于80%。
△验收工作时如遇雷雨天气不应进行室外电能表更换工作。
△主要工器具
□1、安全帽；□2、安全带；□3、绝缘鞋；
□4、绝缘手套；□5、登高工具；□6、接地线；
□7、警示标识；□8、各种规格螺丝刀一套；□9、尖嘴钳，斜口钳各一把；

带负荷合闸 理工作现场，所有工作人员已撤离，并与装接单
核对无误后，方可按正确的操作步骤送电。
3．工作现场 3.1，清点物品，认真检查工作现场，严格履行好
脏乱、遗留物 终结清点物品制度，清理干净现场，人员安全撤
品
离。
五、作业阶段
5.1 工作内容、步骤及工艺标准
序号 1
2 3
作业内容
工艺标准
操作结果
事先联系用户，说明工 尊重用户的意见，遵
据任务，向工作班成员 安全防范措施，对其
交待安全措施和危险点。 它可能影响作业的操
作位置，必需悬挂警
示牌。
6
按电能计量安装作业票 工作班成员确认签名。
的内容进行现场教育和 根据现场实际情况，
检查并将完成的项目在 作业票中没有提到的
作业票上打勾。
安全措施在补充安全
措施一栏里填写。
7
检查电表箱的接地装置， 目测检查金属表箱的
如现场不能排 除金属表箱带 电或接地装置 缺陷，应终止 电能表装接拆 换作业，并通 知相关部门进 行设备消缺， 消缺完成后方 进行电能表的 装接拆换作业。 如果检查发现
7
及接线，并记录原表计 的止度，确认户号和局 号，检查封印、外观、防 窃电是否完好。
10 检查预装好的导线是否 预装好的导线规格符
作任务。工作负责人（监 守用户处的规章制度。
护人）和工作班成员携 使用供电服务文明用
带装接单和带电作业票 语和行为规范。
一起到达工作地点。
互相检查是否按规定着 按规定着装，防护用
装和防护用具是否合格， 具无破损。施工、安
施工、安全工器具试验 全工器具试验合格并
周期和外观是否合格 在安全使用期内。

低压电气安装作业指导书第一节作业条件1.1 低压电器安装前，土建工程应具备下列条件1、拆除对电器安装有妨碍的模板、脚手架等。

2、设备基础和构架达到允许的安装高度，焊接构件的机械强度符合设计要求。

3、预埋件、预留孔的位置和尺寸符合设计要求，预埋件牢固。

1.2 室外安装的低压电器应有防止雨、雪、风沙侵入的措施。

第二节操作工艺本工艺依据《电气装置安装工程低压电器的施工及验收规范》GB50254—96制定，并按此规范进行施工及验收。

2.1 设备开箱检查，应符合下列要求：1、部件完整，无损伤，制动部分动作灵活、准确。

2、控制器及主令控制器应转动灵活，触头有足够的压力。

3、接触器、磁力启动器及自动开关的接触面应平整，触头有足够的压力，接触良好。

4、刀开关及熔断器的固定触头的钳口应有足够的压力。

5、变阻器的传动装置，终端开关及信号联锁接点的动作应灵活、准确。

6、开箱及进行设备检查并填写设备开箱检查记录。

2.2 低压电器的安装应与配线工作密切配合，尤其是配合上建预留、预埋工作，一定要保证设计位置、配管（线）到位。

一般操作流程如下：开箱——预留——摆位——划线——钻孔——固定——配线——检查——调试——通电试验。

2.3 安装支架或配电箱1、核对预埋（留）线路所留的低压电器安装位置，要符合设计图纸的安装位置。

2、制作（或订购的）支架或配电箱（板）进行就位安装。

2.4 低压电器的安装高度、固定方式、如设计规定，可按下列要求进行安装：1、用支架或垫板固定墙或柱子上；2、落地安装的电器设备，其底面一般高于地面50—100mm；3、操作手柄中心距离地面一般为1200—1500mm，侧面操作手柄距离建筑物或其它设备不宜小于200mm；4、成排或集中安装的电器设备应排列整齐，便于操作和维护；5、紧固螺钉选用适当，电器固定牢固，不得采用焊接。

2.5 刀开关的安装1、刀开关应垂直安装在开关板上（或控制屏、箱上）并要使夹座位于上方。

一．低压柜安装作业指导书1.目标确保电器元件安装质量，提升工作效率。

2.适用范围适适用于低压配电盘电器元件安装过程。

3.引用标准GB7251.1- 《低压成套开关设备和控制设备》GB/T9661-1999 《低压抽出式成套开关设备》GB/T 15576-1995 《低压无功功率静态赔偿装置总技术条件》JB/T 9663-1999 《低压无功功率自动赔偿控制器》4.职责4.1现场装配工在电器元件组装时，应实施本作业指导书。

4.2班组长应按本作业指导书进行工艺纪律检验和安装质量检验。

5.设备和工具手电钻、扳手、卷尺、铁锤子、钢丝钳、螺丝刀、套筒扳手、木锤子、活动扳手、剥线钳、平口钳、冷压钳、万用表、液压钳等。

6.材料产品装配图及所列元器件、零部件、紧固件、回丝、凡士林等。

7.装配工艺过程7.1刀开关安装（1）装配工艺a.清除表面灰尘，先将刀开头触头及转动部分涂上凡士林。

b.将操作机构安装在面板上对应位置上，拧紧固定螺栓螺母（不要太紧)，但必需加垫接地蛰圈。

c.将刀开关安装在角钢上，调整好垂直度及水平方向位置，合闸时，连杆应水平，拧紧固定螺栓螺母（不要太紧）。

d.将操作机构和刀开关连接起来，调整调整螺母于选定位置上。

e.将刀幵关操作机构和底板上安装螺栓螺母全部拧紧。

f.三相不一样期调整,A相不到位则刀开关向A相位置挪，不然应相反。

g.有灭弧罩最终要将灭弧罩上好,不得碰到触头。

（2）质量要求a.刀开关应垂直安装，倾斜度小于5度。

b.动、静触头为直线接触,不应歪斜、保持接触良好。

c.合、分闸操作顺利，不应有可感觉卡阻现象。

d.刀开关合闸不一样期性应小于2mm。

e.刀开关底板绝缘应良好，必需时底板后面垫3～4mm厚绝缘衬垫后固定。

f.刀开关合闸时手柄在上，分闸时手柄在下。

g.双投刀开关应确保在上下合闸时到位。

7.2框架式断路器安装。

（1）安装工艺a.安装断路器安装板或角钢必需平整或平直。

b.假如门板开孔，必需依据门板孔位置确定安装板（或角铁）位置。
