高低压盘柜基础型钢安装作业指导书示范文本

高低压盘柜基础型钢安装作业指导书1. 引言高低压盘柜是电力系统中的重要设备，用于控制和保护电力设备。

安装高低压盘柜时，需要进行基础型钢的安装工作，本作业指导书将详细介绍高低压盘柜基础型钢的安装步骤和注意事项。

2. 安全注意事项在进行高低压盘柜基础型钢安装工作之前，必须了解和遵守以下安全注意事项：- 确保安装区域周围没有雨水积聚，确保地面干燥。

- 工作人员必须穿戴好个人防护装备，如安全帽、安全鞋等。

- 使用合适的工具和设备进行安装，避免使用损坏或不合适的工具。

- 在进行安装工作时，保持工作区域整洁，避免乱堆放材料和工具，防止跌倒和切割等意外事故。

- 严禁在高低压盘柜周围进行吸烟或使用明火。

3. 材料和工具准备在进行高低压盘柜基础型钢安装之前，需要准备以下材料和工具：- 基础型钢板及其螺栓和螺母- 钢尺和直角尺- 扳手- 榔头- 螺丝刀- 打孔机4. 安装步骤4.1 准备工作- 根据高低压盘柜的尺寸和安装要求，在安装区域标出盘柜底板的位置。

- 使用钻孔机在安装区域打出基础型钢板的安装孔。

- 将基础型钢板放置在打孔好的位置。

4.2 固定基础型钢板- 使用螺栓和螺母将基础型钢板与地面固定，确保其稳固不动。

- 使用钢尺和直角尺检查基础型钢板的平整度和垂直度，调整位置直至符合要求。

- 检查所有的螺栓和螺母是否固定牢固，必要时进行调整。

4.3 完成安装- 安装完成后，使用榔头敲击基础型钢板，检查其是否稳固，并确保基础型钢板和盘柜之间没有松动和空隙。

- 使用螺丝刀检查各个螺丝是否紧固，必要时进行调整。

- 清理工作区域，清除杂物和工具，确保安装区域整洁。

5. 质量检查安装完成后，进行以下质量检查确保安装质量：- 检查基础型钢板与盘柜之间的连接是否紧密，螺栓和螺母是否牢固。

- 检查基础型钢板的平整度和垂直度是否符合要求。

- 检查盘柜底板与基础型钢板之间是否存在空隙，如果有必须进行调整。

6. 结束语高低压盘柜基础型钢的安装是保证高低压盘柜稳定性和安全性的重要步骤。

高低压盘柜基础型钢安装作业指导书一、工程概略：高段柜柜基采纳 [ 10 槽，低柜基采纳 [ 8 槽，低干式基采纳 [ 10 槽。

二、制依照：《主厂房 6KV 厂用配置装置部署》⋯⋯⋯⋯⋯⋯⋯ . ⋯...F1511S-D1001（1）《主厂房（ 380V/220V ）厂用配装置部署》⋯⋯⋯⋯⋯F1511S-D1001（2）《气装置安装工程、柜及二次回路接施工及收范》⋯GB 50171-92三、基型的安装：1、高基型采纳[ 10槽，低柜基采纳[ 8槽，低干式基采纳 [ 10 槽。

施工前先槽有无形或歪曲，槽的不直度不可以超 5mm,若槽的不直度超5mm 影响施工量予校订。

若槽的不直度在差允范内行槽的制工作。

施工前必行建筑已竣工的予埋件表面行清理，而后其全部予埋件行高量，予埋件的高必切合气要求。

若予埋件安装高不切合要求，通知建筑工地行理。

理合格后找出每列高两最高和最低的予埋件，做好。

施工先找出安装相关的面与柱子中心，而后用 #18 从面或柱子中心一拉向予埋件而且拉直，按示地点找正基型的外，把∠ 40×40× 4 的角或槽点在高两的予埋件上，角或槽的内与基型的外相，而后用做拉，在差允范内施工型先从最高予埋件行安装。

予埋件高低的可用片行高，而后在每个予埋件上行找正接。

2、高基型高超出最地面8mm，低及器基均超出最地面 5mm。

3、两段柜假如有母，两段前基要核好尺寸，便于母安装。

四、量保举措：1、基型安装的不直度的允误差<1mm/m，全 <3mm。

水平度允误差<1mm/m，全 <3mm，地点差及不平行度保持在 5mm 以内。

2、基接接口要用磨光机打磨平。

3、基每段必起码有2 点与主接地网接地，接地采纳 -40× 4 扁，接面要大于扁度 2 倍，接面起码 3 面，接完后除掉渣行防腐。

五、安全举措：1、采纳无切割槽前面严禁站人，使劲不可以猛，片不可以出缺口，片不可以松，假如前面站人，使劲猛，片出缺口，片松，有可能造成片碎人。

0.4ｋＶ开关柜编制：综合部二O O二年三月目录一、概述： (3)二、运输与检查： (3)三、配电盘、柜的安装 (4)四、配电装置的检查： (6)五、资料整理 (7)一、概述：低压配电屏主要分固定式和抽屉式两种。

固定式低压配电屏又分靠墙和离墙安装两种，靠墙安装固定式低压配电屏由于检修不便，不受用户欢迎，主管部门也不推荐使用。

抽屉式低压配电屏具有馈电回路多，体积少，占地少，恢复供电迅速等优点。

目前，从国外引进项目的配套工程中，使用抽屉式配电较多。

二、运输与检查：1、搬运配电屏应在天气较好的情况下进行,最好用汽车与吊车配合,集合装卸与运输。

2、运输时，配电屏应立放在汽车上，不得侧放和倒放，并用绳子将配电屏拴住，防止倾倒，绳索与盘面间应垫以麻袋片等。

3、电屏的门应关闭锁好，精密的表计或较重的表计可单独运输。

4、汽车行驶时，速度要慢，以保证配电屏的平稳。

5、搬运配电屏、柜前，应该对装箱号、型号。

当运抵安装地点附近，应邀集有关技术人员开箱检查，并作好记录：5.1、制造厂的技术文件应该齐备,包括合格证、制造厂图纸（元件布置图、盘内接线图、盘内电路原理图）、说明书等有关资料。

5.2、型号、规格应符合设计要求，附件备件齐全，元件无损坏情况。

5.3、检查盘柜垂直度、水平度、应无变形。

5.4、盘柜内母线及配线颜色应符合现行规范的要求。

5.5、盘柜内母线间距应符合规范要求，对于10KV母线，相线与相线间距及相线对地（外壳）间距应>=125mm；对于0.4KV低压母线,相间距及相线对地(外壳)间距应>=20mm。

5.6、查完毕后，应收存好各合格证及有关资料。

6、运输装卸过程中要尽量避免损害邻近花草树木；开关柜搬运过程中，如必须经过绿化带时，要采用装支承架的方法或其它有效的方法以防压伤绿化带。

三、配电盘、柜的安装1、配电盘、柜的就位1.1、当室内已清理干净，环境无尘时，就开始对盘、柜就位。

先按图纸规定的顺序将配电盘编号作好标记，然后用人工将其搬运到安装位置，前后排列整齐、美观，盘与盘间无明显缝隙。

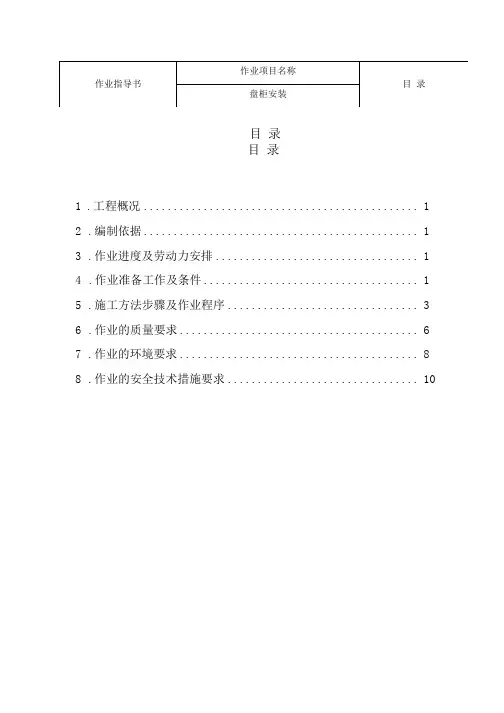

目录目录1.工程概况 (1)2.编制依据 (1)3.作业进度及劳动力安排 (1)4.作业准备工作及条件 (1)5.施工方法步骤及作业程序 (3)6.作业的质量要求 (6)7.作业的环境要求 (8)8.作业的安全技术措施要求 (10)1、工程概况本工程为发电厂工程高压配电装置安装：4. 3米高压盘柜10块，发电机小间高压柜5 块，低压盘柜安装：主控室盘柜13块，直流屏4块，UPS3块,主厂房PC27块，主厂房MCC4 块，化学水5块，公用水泵房3块，燃料变19块，上料系统8块，综合楼2块。

2、编制依据2.1《电气标准规范汇编》2.2《电气装置安装工程质量检验及评定规程》2.3《电力建设安全工作规程》› 主厂房厂用配电装置平断面布置图F285S-D0503-02发电机小间布置图F285S-D0401-11› 汽机房、锅炉房0.0米、4.3米层低压开关柜、MCC柜F285S-D0503 化学水F285S-D1703-5 燃料变配电装置布置图F285 S-D0505-0K 2、公用水泵房MCC图F285S-D0504-02 上料系统F285S-D0704-01 综合楼F285S-D0506-023、作业进度及劳动力安排3.1作业进度安排3.1. 1本作业计划开工日期为2020年10月15日，完工日期为2021年4月15日完成.3. 2劳动力安排电工组长2人力工4人电工2人测量人员1人起重工1人4、作业准备工作及条件4、1作业人员的资质要求：4.1.1凡参加此项作业的人员均要持上岗证，并经过各级安全教育并考试合格；使用力工要经过相应的技术培训和安全教育并体检合格者，同时鉴定劳务合同。

4.1. 2作业组长应具备盘柜安装经验,能组织好本组所承担的安装工作。

4.1. 3作业人员具有电气安装工作经验,工作细心听从指挥。

4、2作业的机械、工具、仪器、仪表的要求：4.1起重工要有起重资质证书，并具有五年以上工作经验。

山东德州20MWp分布式光伏发电项目高低压盘柜安装作业指导书编写：审核：批准：山东德州20MWp分布式光伏发电项目部1高低压盘柜安装作业指导书为确保高低压盘柜安装施工质量，高标准的完成施工作业，避免出现重大返工事件，特编制高低压盘柜安装作业指导书。

1. 施工程序2. 盘、柜在搬运和安装时应采取防震、防潮、防止框架变形和漆面受损等安全措施，必要时可将装置性设备和易损原件拆下单独包装运输。

当产品有特殊要求时，应复合产品技术文件的规定。

3. 盘柜应存放在室内或能避雨、雪、风、沙的干燥场所，对有特殊保管要求的装置性设备和电气原件，应按规定存放。

4. 设备和器材到达现场后，应在规定期限内验收检查，并应符合下列要求。

（1） 包装及密封良好。

（2） 开箱检查型号，规格复合设计要求，设备无损伤，备品、备件齐全。

（3） 产品的技术文件齐全。

（4） 按规范要求外观检查合格。

5. 设备安装前建筑工程应具备下列条件 （1） 屋顶、楼板施工完毕，不得渗漏。

（2） 结束室内地面工作，室内沟道无积水、杂物。

（3） 预埋件及预留孔符合设计要求，预埋件应牢固。

（4） 门窗安装完毕。

（5） 进行装饰工作时有可能损坏已安装设备或设备安装后不能在进行施工的装饰工作全 部完成。

6. 基础型钢安装后其顶部宜高出抹平地面10mm ，手车式成套柜按产品技术要求执行，基础型钢应有明显的可靠接地。

基础型钢安装的允许偏差应符合下列要求。

项目允许偏差mm/mmm/全长 不直度 ＜1 ＜5 水平度 ＜1 ＜5 位置误差及不平行度＜5施工准备配电室交接盘柜出库盘柜基础施工盘柜安装盘柜共检7.盘柜单独或成列安装时，其垂直度、水平偏差以及盘柜面偏差、盘柜间接缝的允许偏差值应符合下表要求。

项目允许偏差垂直度（每米）＜1.5水平偏差相邻两盘顶部＜2成列盘顶部＜5垂直偏差相邻两盘边＜1成列盘面＜5 盘间接缝＜28.在盘柜吊装前，我公司首先会选择合适的吊装方案，然后再在现场进行吊装作业。

配电柜安装作业指导书三篇篇一：配电柜安装作业指导书1.系统简介本工程住宅由小区变电所引四路低压电源220/380V（一路动力、三路照明）至地下一层接室,采用放射式与树干式相结合的配电方式，大容量动力负荷采用放射式供电，住宅用电采用树干式供电。

2.使用的主要材料及材质要求2.1成套配电柜等应根据设计要求的型号、规格选用合格产品。

并有产品的合格证、生产厂家应具备与产品要求相一致的资质（质量体系认证证书、强制性产品认证（CCC）证书）。

2.2槽钢表面无严重锈蚀,无过度扭曲、弯折变形；镀锌扁钢应为热浸镀锌产品且每批均应有合格证或镀锌厂出具的镀锌质量证明书；外观检查时镀锌层覆盖完整、表面无锈斑。

2.3镀锌材料有：螺栓、螺母、机螺丝、平光垫、弹簧垫、膨胀螺栓，有合格证或镀锌质量证明书。

2.4母线应根据设计要求截面进行选择，应使用合格产品。

外观检查时应包装完好，裸母线平直，表面无明显划痕，测量厚度和宽度符合制造标准。

2.5其他材料如压线端子、塑料带、塑料胶布、电缆终端头套、防锈漆、灰油漆、电焊条、焊锡、焊剂等均应符合质量要求。

2.6 导线电缆的规格型号必须符合设计要求，有产品合格证。

3.主要机具3.1吊装机具：吊链、钢丝绳、麻绳索具等。

3.2安装工具：台钻、手电钻、电锤、砂轮、电焊机具、气焊机具、台钳、案子、锉刀、钢锯、扳手、榔头、电工刀、该锥、克丝钳、压接钳、电炉、喷灯、锡锅、锡勺等。

3.3测试检验工具：兆欧表、万用表、水平板、试电笔、钢卷尺、方尺、水平尺、钢板尺、线坠、力矩扳手。

3.4 防护用具：高压绝缘靴、绝缘手套、粉末灭火器等。

3.5其他工具：桶、刷子、灰铲、工具箱、高凳等。

4.操作工艺4.1配电柜安装的工艺流程：配电柜的安装要按工艺流程进行，应注意施工的先后顺序，按现场条件和作业情况，各过程也适当的分解或合并进行。

4.2设备开箱检查4.2.1设备开箱检查由安装施工单位执行，供货单位、监理单位（建设单位）参加，并做好检查记录。

高低压开关柜装配作业指导书Company number：【WTUT-WT88Y-W8BBGB-BWYTT-19998】高低压柜组装作业指导书1目的:对高低压柜装配工序及柜组装接线进行控制，确保工序质量满足规定要求。

2适用范围:适用于高低压柜的装配工序的质量控制。

3内容：高低压柜组装作业指导书1、总则本作业指导书规定了低压配电产品的装配的内容与要求，适用于本组织生产的各类低压配电产品如：、动力箱、配电箱、控制屏、台、母线插接箱的组装工艺过程。

2、设备和工具设备：弯排机、50KVA试验、平衡电桥、搪锡炉、台钻等。

工具：螺丝刀、尖嘴钳、剥线钳、压线钳、万用表、兆欧表、扳手、钢卷尺、钢直尺、游标卡尺、塞尺、涂层测厚仪等。

3、装配规范在产品装配前，应对下列各项逐一进行检查，做好工艺准备。

结构应该符合该型号产品结构的要求，产品应有固定的安装孔。

门应能在大于90°角内灵活转动，门在转动过程中不应损坏漆膜，不应使元件受到冲击，门锁上后不应有明显的晃动。

检验方法：手执门锁轻轻推拉，移动量不超过2㎜。

产品上所有电镀件的镀层（包括元器件本身的电镀件的镀层及紧固件）不得有起皮、脱落、发黑、生锈等现象。

元器件选择及安装产品内选择的元件和材料，必须符合认证产品要求和顾客图纸的要求，在不影响产品内在质量要求的前提下，可以征得顾客同意并得到相关批准进行认证规定范围内的代用。

所有元器件应按照其制造规定的安装使用条件进行安装使用，其倾斜度不大于5°，必须保证的电弧对操作者不产生危害，手动操作的元器件，操作机构应灵活，无卡阻现象。

辅助电路导线的端头与元器件连接时，必须穿导线号码管，标号应正确清楚、完善牢固、有永久的附着力，标号必须与接线图标号一致。

元器件装配后间隙和爬电距离应不小于表一规定。

表一紧固件的使用一次绝缘软母线一次绝缘软母线的选择应满足回路额定电流的要求，其绝缘等级应大于各配电装置的绝缘等级，一般采用黑色铜芯导线。

高低压开关柜组装作业指导书-标准化文件发布号：（9456-EUATWK-MWUB-WUNN-INNUL-DDQTY-KII开关柜组装作业指导书编制：程道军批准：2010年2月17日1 目的:对高低压开关柜装配工序及开关柜组装接线进行控制，确保工序质量满足规定要求。

2 适用范围:适用于开关柜的装配工序的质量控制。

3 内容：3.1开关柜组装作业指导书1、总则本作业指导书规定了适用于本公司组织生产的各类成套产品如：高低压开关柜、动力箱、配电箱、控制屏、台、母线插接箱的组装工艺过程。

2、设备和工具2.1设备：母排加工机、试验变压器、平衡电桥、搪锡炉、台钻等。

2.2工具：螺丝刀、尖嘴钳、剥线钳、压线钳、万用表、兆欧表、扳手、钢卷尺、钢直尺、电烙铁、游标卡尺、塞尺、涂层测厚仪，力矩扳手等。

3、装配规范3.1 在产品装配前，应对下列各项逐一进行检查，做好工艺准备。

3.1.1整体查看壳体是否符合合同的防护等级要求，见表1。

不符合要求的不得安装表1 IP防护等级定义3.1.2结构应该符合该型号产品结构的要求，产品应有固定的安装孔。

3.1.3 门应能在大于90°角内灵活转动，门在转动过程中不应损坏漆膜，不应使电器元件受到冲击，门锁上后不应有明显的晃动。

检验方法：手执门锁轻轻推拉，移动量不超过1.5㎜。

3.1.4门与门及门与框架之间的缝隙检验：门与门之间的缝隙均匀差小于1000㎜为1.0㎜，大于1000㎜为1.5㎜，门与门框之间平行缝隙均匀差小于1000㎜为1.5㎜，大于1000㎜为2.0㎜。

3.1.5壳体焊接应牢固，焊缝应光洁均匀，不应有焊穿、裂缝、咬边、溅渣、气孔等现象，焊药皮应清除干净。

3.1.6壳体表面处理后，漆膜表面应丰满、色彩鲜明、色泽均匀、平整光滑、用肉眼看不到刷痕、皱痕、针孔、起泡、伤痕、斑痕、手印、修整痕迹、露底及沾附的机械杂质等缺陷。

3.1.7 产品上所有电镀件的镀层（包括元器件本身的电镀件的镀层及紧固件）不得有起皮、脱落、发黑、生锈等现象。

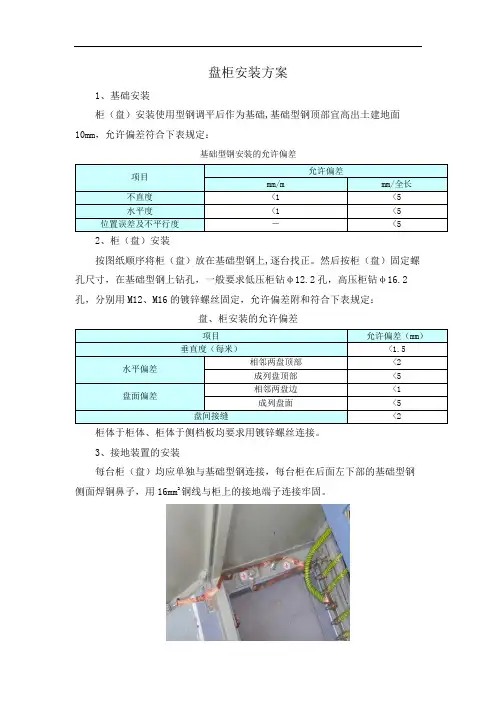

盘柜安装方案
1、基础安装
柜（盘）安装使用型钢调平后作为基础,基础型钢顶部宜高出土建地面
10mm，允许偏差符合下表规定：
基础型钢安装的允许偏差
2、柜（盘）安装
按图纸顺序将柜（盘）放在基础型钢上,逐台找正。

然后按柜（盘）固定螺孔尺寸，在基础型钢上钻孔，一般要求低压柜钻φ12.2孔，高压柜钻φ16.2孔，分别用M12、M16的镀锌螺丝固定，允许偏差附和符合下表规定：
盘、柜安装的允许偏差
柜体于柜体、柜体于侧档板均要求用镀锌螺丝连接。

3、接地装置的安装
每台柜（盘）均应单独与基础型钢连接，每台柜在后面左下部的基础型钢侧面焊铜鼻子，用16mm2铜线与柜上的接地端子连接牢固。

柜（盘）门、基础及PE排接地
4、连接母线的安装
校正母线必须用木质榔头在木工作台上进行；母线采用螺栓连接，应选用专用厚垫圈，并配齐弹簧垫，螺栓、平垫圈和弹簧垫必须用镀锌件，螺栓紧固后丝扣能露出螺母外5～8mm。

母线安装
5、调试、试运转
调试前应彻底打扫全部设备及变配电室、控制室的灰尘。

然后将柜（盘）内的控制、操作电源回路熔断器上端相线拆除，接上临时电源，按图纸要求分别模拟试验控制、连锁、操作、继电器保护和信号运作。

当模拟试验结果正确无误、灵敏可靠后，拆除临时电源，将原电源复位。

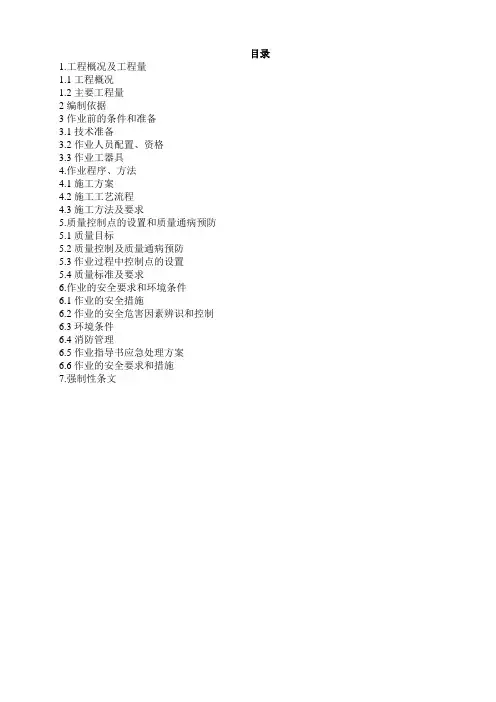

目录1.工程概况及工程量
1.1工程概况
1.2主要工程量
2编制依据
3作业前的条件和准备
3.1技术准备
3.2作业人员配置、资格
3.3作业工器具
4.作业程序、方法
4.1施工方案
4.2施工工艺流程
4.3施工方法及要求
5.质量控制点的设置和质量通病预防
5.1质量目标
5.2质量控制及质量通病预防
5.3作业过程中控制点的设置
5.4质量标准及要求
6.作业的安全要求和环境条件
6.1作业的安全措施
6.2作业的安全危害因素辨识和控制
6.3环境条件
6.4消防管理
6.5作业指导书应急处理方案
6.6作业的安全要求和措施
7.强制性条文
1工程概况及工程量
1.1工程概况
1.2工程量和工期
1.2.2施工工期
工作量：电气配电间盘柜、基础安装主厂房盘柜、基础安装辅助厂房盘柜、基础安装2013年4月25日-2013年5月15日
2．编制依据
3作业前的条件和准审
3.1技术准备
1）施工图纸经过会审，对图纸中存在的问题设计院给出明确的处理意见。

2）作业指导书编制完成，并专业经理、总工审批合格。

3）施工材料，设备购置预算编制完成，计划交物资部门采购，并做到随时跟踪物资部门，掌握第一手资料，保证施工如期进行。

4）作业前对参加该项作业的相关人员进行施工技术和安全交底，使参加施工人员熟悉掌握施工中应该注意质量问题、安全问题和技术问题，并且做到交底与被交底人员进行双签字。

高低压盘柜基础型钢安装作业指导书前言高低压盘柜作为用电系统中重要的设备之一，承载着输送、分配、控制和保护电能的重要任务。

盘柜基础型钢作为盘柜的基础，对盘柜的安装、使用、维护具有非常重要的作用。

因此，为了保证盘柜的正常运行，必须要对盘柜基础型钢的安装作业有一个详细的指导和介绍。

安全注意事项1.安装前要对安装现场进行勘测和认真检查，确保场地平整，无障碍物，并清理场地杂物。

2.安装时必须严格按照制定的安装方案进行，不得擅自更改。

3.安装现场应建立封闭区域，同时设置安全警示标志。

4.操作人员必须进行安全培训，具备必要的安全意识和操作技能。

5.进行操作时严禁穿拖鞋、高跟鞋等不符合安全要求的鞋类。

安装工具和材料安装工具：1.支撑器、皮带卡、滑车。

2.十字扳手、扳手、螺丝刀、气动扳手、电动锤等。

安装材料：1.基础型钢、螺丝、锁紧垫、支撑器、橡胶材料、胶水、墙壁吊耳等。

安装步骤第一步：现场勘测施工前应认真学习盘柜的安装图纸，进行勘察，并标定重要位置。

确定好相应的现场尺寸及钢结构，以便进行进一步的制作、加工及安装。

如有问题要及时反馈给相关人员，及时解决。

第二步：材料准备在生产车间内进行材料确定，并将制作好的型钢材料统一标记。

将全部的型钢材料送往现场，并进行材料清点、检查，确定无误后方可进入下一工序。

第三步：组装支架按照工程图纸上的要求，将基础型钢划分成一定的小区域，并进行相关的安装规则设计。

按照设计要求，利用升降器材，进行支架、钢龙骨等其他钢构件的锚固、安装。

第四步：安装角钢墙壁吊耳按照盘柜基础图纸上墙壁吊耳的要求进行测量、对称，并在相应的墙体位置进行安装。

在用升降器材的情况下，安装好角钢墙壁吊耳，再进行膨胀螺栓固定。

固定时一定要注意固定点的每一项的质量。

第五步：基础型钢安装在进行基础型钢安装之前，需要首先按照设计的规格、要求，进行小区域锚固，并摆放好验收架、支撑架等。

进行基础型钢的安装前，需检查基础型钢合格证、批号等，并核对流水线工艺顺序，保障安装质量。

高低压盘柜基础型钢安装作业指导书标准范本管理制度编号：LX-FS-A84850高低压盘柜基础型钢安装作业指导书标准范本In The Daily Work Environment, The Operation Standards Are Restricted, And Relevant Personnel Are Required To Abide By The Corresponding Procedures And Codes Of Conduct, So That The Overall BehaviorCan Reach The Specified Standards编写：_________________________审批：_________________________时间：________年_____月_____日A4打印/ 新修订/ 完整/ 内容可编辑高低压盘柜基础型钢安装作业指导书标准范本使用说明：本管理制度资料适用于日常工作环境中对既定操作标准、规范进行约束，并要求相关人员共同遵守对应的办事规程与行动准则，使整体行为或活动达到或超越规定的标准。

资料内容可按真实状况进行条款调整，套用时请仔细阅读。

一、工程概况：高压段盘柜盘柜基础采用[10槽钢，低压盘柜基础采用[8槽钢，低压干式变基础采用[10槽钢。

二、编制依据：《主厂房6KV厂用配置装置布置图》…………………. …...F1511S-D1001（1）《主厂房（380V/220V）厂用配电装置布置图》……………F1511S-D1001（2）《电气装置安装工程盘、柜及二次回路接线施工及验收规范》…GB 50171-92三、基础型钢的安装：1、高压盘基础型钢采用[10槽钢，低压盘柜基础采用[8槽钢，低压干式变基础采用[10槽钢。

施工前应先检验槽钢有无变形或扭曲，槽钢的不直度不能超过5mm,若槽钢的不直度超过5mm影响施工质量则给予校正。

目录一、编制依据................................... 错误!未定义书签。

二、工程概况.................................. 错误!未定义书签。

三、施工组织................................... 错误!未定义书签。

四、施工工艺................................... 错误!未定义书签。

五、质量保证措施（含强条、质量通病防治措施、成品保护措施）错误!未定义书签。

六、安全技术措施............................... 错误!未定义书签。

一、编制依据有关厂用高低压配电系统、控制室总的部分的设计图纸。

《电气装置安装工程高压电器施工及验收规范》GB50147《电气装置安装工程盘、柜及二次回路接线施工及验收规范》《电气装置安装工程母线装置施工及验收规范》GBJ149—2010。

《电器装置安装工程电气设备交接试验标准》GB50150-2006手持式电动工具的管理、使用、检查和维修安全技术规程。

GB/T3787-2006《用电安全导则》GB/T13869-2008《施工现场临时用电安全技术规范》JGJ 46-2005《汽车吊操作规程》GT-550E《安全标志使用导则》 GB 16179-1996二、工程概况设备简介本工程 35kV 配电装置采用 SF6 绝缘金属成套开关柜，采用真空断路器，南区海上升压站户内双列布置，北区海上升压站户内单列布置，所有进出线均采用电缆方式。

本工程每座海上升压站配电装置设 10 面站用配电屏，其中 6 面为工作配电屏，4 面为应急配电屏，采用户内单列布置。

设备布置本工程 35kV开关柜位于二层甲板开关室内，400V站用屏位于二层甲板低压开关室内。

高低压配电柜低压盘柜均在陆上组装码头完成安装。

三、施工组织高低压配电柜主要施工内容包括：（1）基础型钢安装全站电气高低压盘柜基础型钢安装。
