普通视电阻率测井\侧向测井\感应测井的比较讨论
普通视电阻率测井\侧向测井\感应测井的简单比较有助于对这些方法的学习掌握,我们还可以补充那些呢?请大家讨论/
项目电极系电流分布适用条件
普通电阻率测井电位电极系梯度电极系点状供电球状发散地层电阻率不太高、侵入浅或无侵入情况
侧向测井双侧向、三侧向和七侧向主电极与屏蔽电极组合主电流在屏蔽电流的排斥作用下呈圆盘发散状高矿化度、低阻盐水泥浆
感应测井双线圈系、六线圈系涡流—环流低矿化度、淡水泥浆、高阻泥浆。

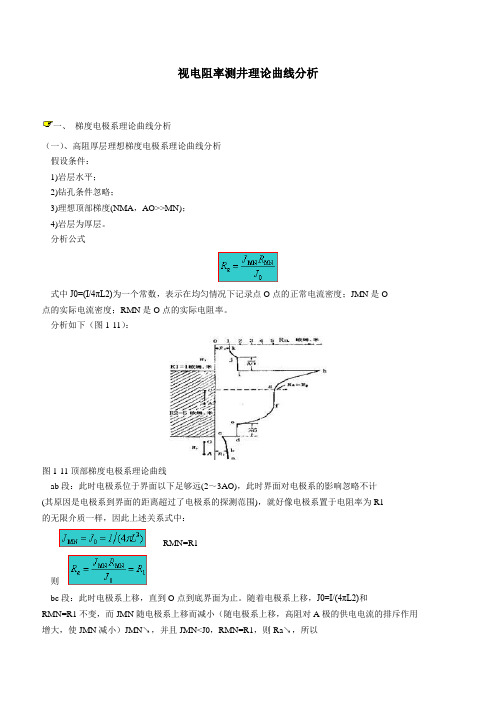

视电阻率测井理论曲线分析一、梯度电极系理论曲线分析（一）、高阻厚层理想梯度电极系理论曲线分析假设条件：1)岩层水平；2)钻孔条件忽略；3)理想顶部梯度(NMA，AO>>MN)；4)岩层为厚层。
分析公式式中J0=(I/4πL2)为一个常数，表示在均匀情况下记录点O点的正常电流密度；JMN是O点的实际电流密度；RMN是O点的实际电阻率。
分析如下（图1-11）：图1-11顶部梯度电极系理论曲线ab段：此时电极系位于界面以下足够远(2～3AO)，此时界面对电极系的影响忽略不计(其原因是电极系到界面的距离超过了电极系的探测范围)，就好像电极系置于电阻率为R1的无限介质一样，因此上述关系式中：RMN=R1则bc段：此时电极系上移，直到O点到底界面为止。
随着电极系上移，J0=I/(4πL2)和RMN=R1不变，而JMN随电极系上移而减小（随电极系上移，高阻对A极的供电电流的排斥作用增大，使JMN减小）JMN↘，并且JMN<J0，RMN=R1，则Ra↘，所以当O点到达界面时，JMN达极小值，因此Ra达极小值。
由于所以cd段：电极系上移很小一点距离，即O点过界面很小一点距离。
即O点由介质R1进入介质R2中，在这无限小的距离内。
因为电流密度的法向分量相等：JMNc=JMNd；又Rad=JMNdRMNd/J0；Rac=JMNcRMNc/J0；将两个式子相除，其中JMNc=JMNd，便有：这就是说，O点由介质R1进入介质R2时，RMN从RMNc＝R1跳跃到RMNd＝R2，造成Ra发生跳跃，即Ra从Rac跳跃到Rad，也就是MNR突变多少倍，Ra突变多少倍。
D点的Ra值为：de段：从O点过底界面直到A极到底界面为此，此时AO横跨界面两侧，可计算得到：，，即：从O点过底界面直到A极到底界面为止，为Ra常数段，常数段的长度为1倍的AO，数值为Ra＝2R1R2/(R1+R2)。
ef段：当A极越过底界面直到电极系接近岩层中部时，随着电极系上移，J0=I/(4πL2)和RMN=R2不变，而JMN随电极系上移而增大(随电极系上移，低阻对A极的供电电流的吸引作用减小，使JMN增大)，由于JMN增大，RMN=R2，所以Ra增大，当A极接近岩层中部时，JMN≈J0 RMN=R2 有Ra ≈R2fg段：电极系处在岩层中部时，此时顶底界面对电极系的影响忽略不计(其原因是电极系到界面的距离超过了电极系的探测范围)，就好像电极系置于电阻率为R2的无限介质一样，因此：JMN=J0=I/(4πL2) RMN=R2 ，所以gh段：当电极系上移，直到O点到顶界面为止。
电阻率测井方法基本原理1、双感应测井 Dual Induction Log1、双感应测井原理示意图图1 感应原理示意图2、双感应测井原理① 发射线圈形成的电磁场在地层中产生环井眼感应电流（涡流），涡流形成二次电磁场，在接收线圈中产生感应信号，其大小与地层电导率成正比。
具体表述为：把地层看成是一个环绕井轴的大线圈，把装有发射线圈T 和接收线圈R 的井下仪器放入井中，对发射线圈通以交变电流I ，在发射线圈周围地层中产生了交变磁场Φ1，这个交变磁场通过地层，在地层中感应出电流I1，此电流环绕井轴流动，叫涡流。
涡流在地层中流动又产生交变磁场，这个磁场是地层中的感应电流产生的，叫二次磁场Φ2，二次磁场Φ2穿过接收线圈R ，并在R 中感应出电流I2，从而被记录仪记录。
很明显，接收线圈R 中感应产生的电动势大小与地层中产生的涡流大小有关，而涡流大小又与岩石的导电性有关，地层电导率大，则涡流大，电导率小，则涡流小，涡流与电导率成正比，因而接收线圈中的电动势也与电导率成正比。
根据记录仪记录到的感应电动势的大小，就可知道地层的电导率。
中可以看出，接收线圈R 不仅被二次磁场Φ2穿过，而且被一次磁场Φ1穿过。
因而接收线圈R 中产生的信号有两种：一是由地层产生的，与地层导电性有关的信号，称为有用信号，用VR 表示。
另一种是由仪器的发射线圈直接感应产生的，这是一种干扰因素，称为无用信号，用VX 表示，二者在相位上相差90°。
感应测井是径向（沿半径方向）近似并联的电导测井仪器。
根据几何因子理论：tt invasioninvasion mmud tt mud mud t R G R G R G G G G 111invasion invasion ⨯+⨯+⨯=⋅+⋅+⋅=σσσσ其中：mud G 、invasion G 、t G 分别为泥浆、侵入带、地层的几何因子；mud σ、invasion σ、t σ分别为泥浆、侵入带、地层的电导率。
