钢结构的连接-螺栓钢结构的连接-螺栓1. 引言钢结构连接是钢结构设计和施工中的重要环节。
螺栓连接是一种常用的连接方式，它具有承载能力强、安装方便等优点，在钢结构工程中得到广泛的应用。
本文就钢结构的连接-螺栓进行详细介绍和解析。
2. 螺栓连接的基本原理2.1 螺栓的组成及分类螺栓由螺杆、螺母和垫圈组成，根据螺杆和螺母的形状和螺纹特征，可以将螺栓分为普通螺栓、高强度螺栓和特殊螺栓等几类。
2.2 螺栓连接的受力特点螺栓连接受力主要包括剪切力、压力和拉力，不同受力情况下，需要采取不同的螺栓连接方式和计算方法。
3. 螺栓连接的设计与计算3.1 螺栓的选用根据钢结构的受力特点和设计要求，选择适当的螺栓规格和等级进行连接。
考虑到安装的便捷性和经济性，还需考虑螺栓的标准化和模块化。
3.2 螺栓的预紧力和紧固力控制螺栓连接的预紧力和紧固力控制是保证连接质量和可靠性的关键。
本章介绍螺栓的预紧力计算方法、螺栓松动的问题及解决办法。
3.3 摩擦型和非摩擦型连接根据钢结构连接的要求和设计荷载，螺栓连接可以采取摩擦型或非摩擦型的连接方式。
本章介绍了两种连接方式的原理、计算方法和适用范围。
4. 螺栓连接的施工要点4.1 螺栓的安装顺序和步骤在钢结构的安装过程中，正确的螺栓安装顺序和步骤是保证连接质量的重要因素。
本章介绍了螺栓连接的安装要点和注意事项。
4.2 螺栓连接的检验与验收为了确保螺栓连接的质量和可靠性，需要进行相应的检验和验收工作。
本章介绍了螺栓的常见质量问题和检验方法。
5. 螺栓连接的局限性与发展趋势螺栓连接作为一种常用的钢结构连接方式，也存在一些局限性。
本章介绍了螺栓连接的局限性，并展望了未来螺栓连接发展的趋势和改进方向。
6. 扩展内容1、本文档所涉及附件如下：- 图表1：螺栓连接示意图- 图表2：螺栓连接的受力示意图- 表格1：常见螺栓规格和等级对照表- 表格2：螺栓预紧力计算表2、本文档所涉及的法律名词及注释：- 钢结构：指由钢材构成的结构体系。

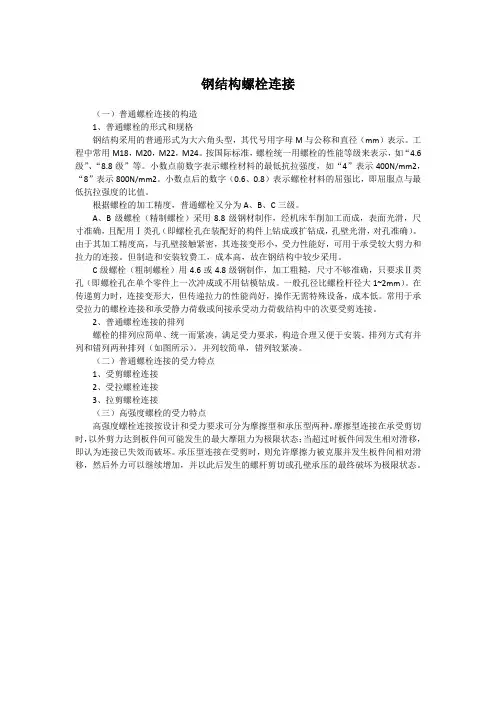

钢结构螺栓连接（一）普通螺栓连接的构造1、普通螺栓的形式和规格钢结构采用的普通形式为大六角头型，其代号用字母M与公称和直径（mm）表示。
工程中常用M18，M20，M22，M24。
按国际标准，螺栓统一用螺栓的性能等级来表示，如“4.6级”、“8.8级”等。
小数点前数字表示螺栓材料的最低抗拉强度，如“4”表示400N/mm2，“8”表示800N/mm2。
小数点后的数字（0.6、0.8）表示螺栓材料的屈强比，即屈服点与最低抗拉强度的比值。
根据螺栓的加工精度，普通螺栓又分为A、B、C三级。
A、B级螺栓（精制螺栓）采用8.8级钢材制作，经机床车削加工而成，表面光滑，尺寸准确，且配用Ⅰ类孔（即螺栓孔在装配好的构件上钻成或扩钻成，孔壁光滑，对孔准确）。
由于其加工精度高，与孔壁接触紧密，其连接变形小，受力性能好，可用于承受较大剪力和拉力的连接。
但制造和安装较费工，成本高，故在钢结构中较少采用。
C级螺栓（粗制螺栓）用4.6或4.8级钢制作，加工粗糙，尺寸不够准确，只要求Ⅱ类孔（即螺栓孔在单个零件上一次冲成或不用钻模钻成。
一般孔径比螺栓杆径大1~2mm）。
在传递剪力时，连接变形大，但传递拉力的性能尚好，操作无需特殊设备，成本低。
常用于承受拉力的螺栓连接和承受静力荷载或间接承受动力荷载结构中的次要受剪连接。
2、普通螺栓连接的排列螺栓的排列应简单、统一而紧凑，满足受力要求，构造合理又便于安装。
排列方式有并列和错列两种排列（如图所示）。
并列较简单，错列较紧凑。
（二）普通螺栓连接的受力特点1、受剪螺栓连接2、受拉螺栓连接3、拉剪螺栓连接（三）高强度螺栓的受力特点高强度螺栓连接按设计和受力要求可分为摩擦型和承压型两种。
摩擦型连接在承受剪切时，以外剪力达到板件间可能发生的最大摩阻力为极限状态；当超过时板件间发生相对滑移，即认为连接已失效而破坏。
承压型连接在受剪时，则允许摩擦力被克服并发生板件间相对滑移，然后外力可以继续增加，并以此后发生的螺杆剪切或孔壁承压的最终破坏为极限状态。
钢结构螺栓连接螺栓作为钢结构主要连接紧固件，通常用于钢结构中构件间的连接、固定、定位等，钢结构中使用的连接螺栓一般分为普通螺栓和高强度螺栓两种。
普通螺栓连接钢结构普通螺栓连接即将螺栓、螺母、垫圈机械地和连接件连接在一起形成的一种连接方式。
一般受力较大的结构或承受动荷载的结构，当采用普通螺栓连接时，螺栓应采用精制螺栓以减小接头的变形量。
精制螺栓连接是一种紧配合连接，即螺栓孔径和螺栓直径差一般在0.2～0.5mm，有的要求螺栓孔径和螺栓直径相等，施工时需要强行打入。
精制螺栓连接加工费用高、施工难度大，工程上已极少使用，逐渐被高强度螺栓连接所替代。
（1）普通螺栓种类1）普通螺栓的材性螺栓按照性能等级分3.6、4.6、4.8、5.6、5.8、6.8、8.8、9.8、10.9、12.9十个等级，其中8.8级以上螺栓材质为低碳合金钢或中碳钢并经过热处理(淬火、回火)，通称为高强度螺栓，8.8级以下（不含8.8级）通称为普通螺栓。
螺栓性能等级标号由两部分数字组成，分别表示螺栓的公称抗拉强度和材质的屈强比。
如性能等级分4.6级的螺栓其含义为：第一部分数字（4.6中的“4”）为螺栓材质公称抗拉强度（N/mm2 ）的1/100；第二部分数字（4.6中的“6”）为螺栓材质的屈强比的10倍；两部分数字的乘积（4×6=“24”）为螺栓材质公称屈服点的（N/mm2 ）的1/10。
2）普通螺栓的规格普通螺栓按照形式可分为六角头螺栓、双头螺栓、沉头螺栓等；按制作精度可分为A、B、C级三个等级，A、B级为精制螺栓，C级为粗制螺栓，钢结构用连接螺栓，除特殊说明外，一般即为普通粗制C级螺栓。
3）螺母钢结构常用的螺母，其公称高度h大于或等于0.8D(D为与其相匹配的螺栓直径), 螺母强度设计应选用与之其相匹配螺栓中最高性能等级的螺栓强度,当螺母拧紧到螺栓保证荷载时,必须不发生螺纹脱扣。
螺母性能等级分4、5、6、8、9、10、12等，其中8级（含8级）以上螺母与高强度螺栓匹配，8级以下螺母与高强度螺栓匹配。

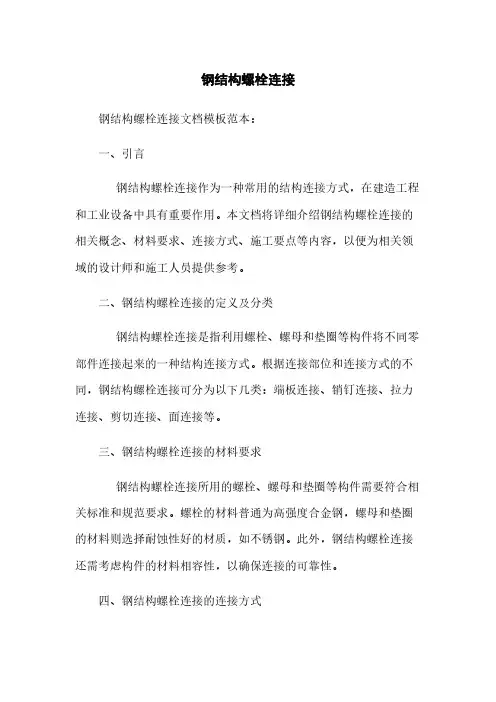

钢结构螺栓连接钢结构螺栓连接文档模板范本：一、引言钢结构螺栓连接作为一种常用的结构连接方式，在建造工程和工业设备中具有重要作用。
本文档将详细介绍钢结构螺栓连接的相关概念、材料要求、连接方式、施工要点等内容，以便为相关领域的设计师和施工人员提供参考。
二、钢结构螺栓连接的定义及分类钢结构螺栓连接是指利用螺栓、螺母和垫圈等构件将不同零部件连接起来的一种结构连接方式。
根据连接部位和连接方式的不同，钢结构螺栓连接可分为以下几类：端板连接、销钉连接、拉力连接、剪切连接、面连接等。
三、钢结构螺栓连接的材料要求钢结构螺栓连接所用的螺栓、螺母和垫圈等构件需要符合相关标准和规范要求。
螺栓的材料普通为高强度合金钢，螺母和垫圈的材料则选择耐蚀性好的材质，如不锈钢。
此外，钢结构螺栓连接还需考虑构件的材料相容性，以确保连接的可靠性。
四、钢结构螺栓连接的连接方式钢结构螺栓连接的连接方式主要包括预紧力连接、磨擦阻力连接和剪切连接等。
预紧力连接是通过施加一定的螺栓预紧力，使螺栓连接产生弹性变形，以提高连接的刚度和承载能力；磨擦阻力连接则是依靠螺栓和连接面之间的磨擦力来传递承载力，合用于受剪作用较大的连接；剪切连接则是通过剪切构件的连接面提供承载能力。
五、钢结构螺栓连接的施工要点钢结构螺栓连接的施工要点包括连接件的选择、连接面的处理、螺栓预紧力的施加、连接点的检查等。
在选择连接件时，需考虑其合适的尺寸和强度等因素；连接面的处理可以采用清理、打磨、防腐蚀涂层等方式提高连接的可靠性；在施加螺栓预紧力时，需根据设计要求和实际情况控制扭矩或者张力的大小；连接点的检查应包括螺栓松动、疲劳裂纹、锈蚀等方面，确保连接的安全性。
六、附件本文档所涉及的附件如下：1. 钢结构螺栓连接设计图纸2. 相关标准和规范文件3. 连接件和材料的供应商列表4. 施工记录和验收报告七、法律名词及注释1. 结构连接：指建造或者工程中不同构件通过一定方法相连接的过程。
