CAD经典教程(含图片)

  • 格式：pptx
  • 大小：1.80 MB
  • 文档页数：84

下载文档原格式

  / 84

合集下载

CAD绘图基础知识教学完整PPT课件

CAD绘图基础知识教学完整PPT课件

点显示样式更改：
更改位置：目格录式点下样精式一选张PPT课件上一张 首页
23
十四、文字
1、单行文字
定义：文字一行为一个对象
命令执行位置：绘图文字单行文字 输入操作： ①执行命令
②选择文字输入的开始点 ③确定文字高度 ④在命令行输入文字 ⑤回车
选项：1、对正：设置文字的对齐方式 2、样式：设置文字所使用的文字样式
目录 下精一选张PPT课件上一张 首页
25
1、多行文字
定义：文字为一个文本方式，不管多少行都为一个对象
命令执行位置：绘图文字多行文字
输入操作：①执行命令
②绘制文字输入框 ③编辑文字 ④确定
注：多行文字中可插入特殊符号，可设置文字颜色，可以和 文本一样的编辑
目录 下精一选张PPT课件上一张 称：：选新择建插块入的块名时称使用的插入点 （设可置以将用当鼠前标视和图键上盘选组指择成定对块）象的：线选“择保要组成块的对象
留”、“转换为块”还是“删除”掉
设置块的单位和说明，（可以设置， 也可以不设置）
目录 下精一选张PPT课件上一张 首页
32
2、插入块
命令位置：1、插入块 2、绘图工具栏上 （ ）
36
五、旋转 命令： Rotate 作用：旋转对象 操作方法：1、执行命令
2、选择要旋转的对象，右键 3、选择旋转的中心点 4、指定旋转的角度
六、缩放
命令：scale 作用：移动对象 操作方法：1、执行命令
2、选择缩放的对象，右键 3、指定缩放的中心 4、指定缩放的比例
目录 下精一选张PPT课件上一张 首页
颜色：用于设置填充的颜色
用于设置填充颜色的淅变方式
居中：设置淅变颜色方式是否 与中间为淅变中心

Auto-CAD-2014中文版实用教程6(共35张)

Auto-CAD-2014中文版实用教程6(共35张)

图6-47 多行文字编辑器
第30页，共35页。
图6-48 改变单元格大小
6.4.3 表格文字编辑
1．执行方式 命令行：TABLEDIT 快捷菜单：选定表和一个或多个单元后，用
鼠标右键单击快捷菜单上的“编辑文字”按 钮，如图6-49所示 定点(dìnɡ diǎn)设备：在表单元内双击 2．操作格式 命令：TABLEDIT↙ 系统将打开图6-47所示的多行文字编辑器， 用户可以对指定表格单元的文字进行编辑。
第12页，共35页。
图6-14 “查找和替换”对话框
图6-15 “选择文件”对话框
图6-13 右键快捷(kuài jié)菜单
图6-16 “字段”对话框
第13页，共35页。
图6-17 “背景遮罩”对话框
6.2.3 标注注释性文字
当用DTEXT命令标注注释性文字时，应首先将对应的注释 性文字样式设为当前样式，然后利用(lìyòng)状态栏上的“注 释比例”列表（单击状态栏上“注释比例”选项右侧的小 箭头可以引出此列表，如图6-18所示）设置比例，最后就 可以用DTEXT命令标注文字了
第1页，共35页。
本章主要讲述文字标注与图表绘制的有关知识。 文字注释是图形中很重要的一部分内容，设计时，通常不
仅要绘出图形，还要在图形中标注一些文字，如技术要求、 注释说明等，对图形对象加以解释。AutoCAD提供了多种写 入文字的方法，本章将介绍文本的注释和编辑(biānjí)功能。 图表在AutoCAD图形中也有大量的应用，如明细表、参 数表和标题栏等。图表功能使绘制图表变得方便快捷。
图6-5 不同宽度系数的文字标注与文字倾斜标注
图6-6 “新建文字样式”对话框
第6页，共35页。
6.2 文本标注

(精品)CAD2007教程PPT版

(精品)CAD2007教程PPT版

工具栏
绘图窗口
十字光标
工具选项 板
状态行
坐标系
模板选项卡和布 局选项卡
状态栏
文本窗口 与命令行
标题栏
标题栏位于应用程序窗口的最上面，用于显示当前正在运行的程序名及文 件名等信息，如果是AutoCAD默认的图形文件，其名称为DrawingN.dwg( N是 数字)。单击标题栏右端的按钮，可以最小化、最大化或关闭应用程序窗口。 标题栏最左边是应用程序的小图标，单击它将会弹出一个AutoCAD窗口控制下 拉菜单，可以执行最小化或最大化窗口、恢复窗口、移动窗口、关闭AutoCAD 等操作。
打开图形文件
选择“文件”|“打开”命令(OPEN)，或在“标准”工具栏中单击“打开” 按钮，可以打开已有的图形文件，此时将打开“选择文件”对话框。选择需要 打开的图形文件，在右面的“预览”框中将显示出该图形的预览图像。默认情 况下，打开的图形文件的格式为.dwg。
在AutoCAD中，可以以“打开”、“以只读方式打开”、“局部打开” 和“以只读方式局部打开”4种方式打开图形文件。当以“打开”、“局部打 开”方式打开图形时，可以对打开的图形进行编辑，如果以“以只读方式打 开”、“以只读方式局部打开”方式打开图形时，则无法对打开的图形进行编 辑。
命令后跟有组合键，表示直接 按组合键即可执行相应命令
命令后跟有快捷键，表示打开 该菜单时，按下快捷键即可执 行相应命令
命令后跟有“ ”，表示该命令 下还有子命令
命令后跟有“…”，表示执行该 命令可打开一个对话框
命令呈现灰色，表示该命令在 当前状态下不可使用
工具栏
工具栏是应用程序调用命令的另一种方式，它包含许多由图标表示的命令 按钮。在AutoCAD中，系统共提供了二十多个已命名的工具栏。默认情况下， “标准”、“属性”、“绘图”和“修改”等工具栏处于打开状态。 如果 要显示当前隐藏的工具栏，可在任意工具栏上右击，此时将弹出一个快捷菜单， 通过选择命令可以显示或关闭相应的工具栏。

CAD2010教程(最新完整版)ppt课件

CAD2010教程(最新完整版)ppt课件

6. 坐标系图标 坐标系图标通常位于绘图窗口的左下角，表示当前绘图所使用 的坐标系的形式以及坐标方向等。AutoCAD提供有世界坐标系 (World Coordinate System ， WCS) 和 用 户 坐 标 系 (User Coordinate System，UCS)两种坐标系。世界坐标系为默认坐标 系。
1．安装AutoCAD 2010
AutoCAD 2010 软 件 以 光 盘 形 式 提 供 ， 光 盘 中 有 名 为 SETUP.EXE的安装文件。执行SETUP.EXE文件，根据弹 出的窗口选择、操作即可。
2．启动AutoCAD 2010
安装AutoCAD 2010后，系统会自动在Windows桌面上生 成对应的快捷方式。双击该快捷方式，即可启动AutoCAD 2010。与启动其他应用程序一样，也可以通过Windows资 源管理器、Windows任务栏按钮等启动AutoCAD 2010。
中文版AutoCAD工程制图
（2010版）
中文版AutoCAD工程制图
第1章 概 述 本章要点
• AutoCAD发展历史 • AutoCAD 2010主要功能概述
1.1 AutoCAD发展历史
AutoCAD是由美国Autodesk公司开发的通用 计算机辅助绘图与设计软件包，具有易于掌握、使 用方便、体系结构开放等特点，深受广大工程技术 人员的欢迎。AutoCAD自1982年问世以来，已经 进行了近20次的升级，从而使其功能逐渐强大，且 日趋完善。如今，AutoCAD已广泛应用于机械、 建筑、电子、航天、造船、石油化工、土木工程、 冶金、农业、气象、纺织、轻工业等领域。在中国， AutoCAD已成为工程设计领域中应用最为广泛的 计算机辅助设计软件之一。

自学cad制图入门到精通的方法教程步骤图

自学cad制图入门到精通的方法教程步骤图

自学cad制图入门到精通的方法教程步骤图2.设备绘图单位格式-单位命令：ddunits长度、角度、插入比例、方向3.对象选择三种方式选择：①直接选择②窗口选择(左选)③交叉选择(右选)。

当对象处于选择状态时，在其上会出现若干个带颜色的小方框，称为夹点。

工具-选项-选择集未选中：兰色选中：红色暂停：绿色夹点大小可调整。

4.快速缩放平移视图命令：zoom①全部缩放②范围缩放③比例缩放④窗口缩放⑤实时缩放标准工具栏中的“实时平移”按钮视图-缩放-范围6.设置正交和极轴①正交类似丁字尺的绘图辅助工具，光标只能在水平方向的垂直方向上移动。

-2-正交模式和极轴追踪是不能同时使用的。

②极轴追踪F10工具-草图设置-极轴追踪极轴角设置：5、10、15、18、22.5、30、45、90极轴角测量：绝对、相对上一段。

7.设置对象捕捉、对象追踪①对象捕捉在绘图过程中，可以使用光标自动捕捉到对象中特殊点，如端点、中点、圆心和交点等。

是使用最为方便和广泛的一种绘图辅助工具。

对象捕捉有两种方式：单点捕捉、对象捕捉单点捕捉执行过程中，对象捕捉不起作用。

对象捕捉模式设置：F3或工具-草图设置-对象捕捉-相应设置，以选择合适的对象捕捉模式。

在工具栏上空白区域单击鼠标右键，在弹出的快捷菜单中选择对象捕捉命令。

②对象追踪使用对象捕捉追踪，可以沿着基于对象捕捉点的对齐路径进行追踪。

默认情况下，对象捕捉追踪将设置为正交。

对齐路径将显示在始于已获取的对象点的0度、90度、180度和270度方向上，但是，可以使用极轴追踪角代替。

1.绝对坐标系①笛卡尔绝对坐标：以坐标原点(0,0,0)为基点定位所有的点。

各个点之间没有相对关系，只是和坐标零点的有关。

②绝对极坐标：以坐标原点(0,0,0)为极点定位所有的点，通过输入相对于极点的距离和角度来定义点的位置。

使用格式：距离〈角度2.相对坐标系①笛卡尔相对坐标：以某点相对于另一已知点的相对位置来定义该点的位置。

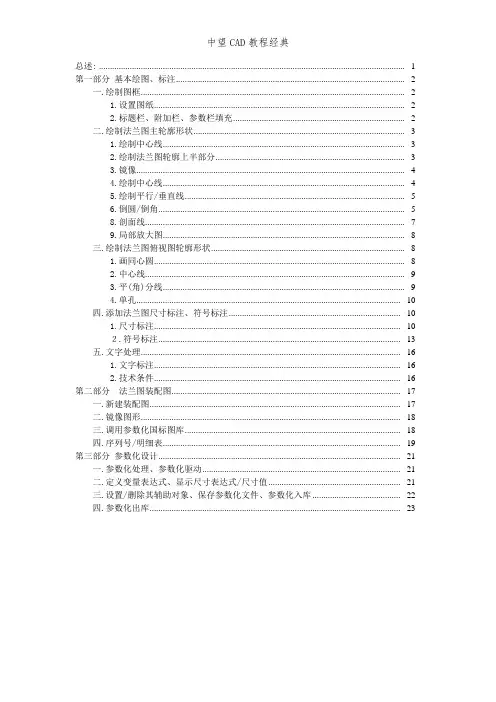

中望CAD教程经典

中望CAD教程经典
