单片机课程设计——红外报警系统

微机原理与单片机系统课程设计专班 姓 名:学 兰州交通大学自动化与电气工程学院2014 年 12 月 31 日基于51单片机的红外防盗报警器的设计1设计说明1.1设计目的该设计以单片机AT89C51芯片为核心，加上必要的外围电路，构成了一个基于单片机的红外线防盗报警器。

功能主要通过软件编程来实现，降低了硬件电路的复杂性和制作成本。

此外，设计中所采用的红外线是不可见光，有很强的隐蔽性和保密性，以满足现代人们住宅防盗的需要。

1.2设计要求该设计要求当热释电红外线传感器探测到人体辐射的红外线时，单片机控制电路启动声光报警并显示报警次数。

此外，用户还可以设定报警时间并手动解除报警。

1.3设计方法该设计以AT89C51单片机为核心，由时钟电路、复位电路、外部触发电路、报警时间选择电路、声光报警电路、报警次数显示电路和中断报警电路共同组成报警系统。

系统具有显示报警次数，设定报警时间，手动解除报警的功能。

2设计方案及原理2.1设计方案简述该设计使用AT89C51单片机芯片控制电路，通过热释电红外传感器采集外部触发信号，采用7段LED数码管显示报警次数，采用蜂鸣器和红色发光二极管实现声光报警，手动解除报警功能由单片机外部中断实现，报警时间由单片机内部定时器实现。

2.2热释电红外传感器简单介绍热释电红外线(PIR)传感器是80年代发展起来的一种新型高灵敏度探测元件。

是一种能检测人体发射的红外线而输出电信号的传感器，它能组成防入侵报警器或各种自动化节能装置。

它能以非接触形式检测出人体辐射的红外线能量的变化，并将其转换成电压信号输出。

将这个电压信号加以放大，便可驱动各种控制电路。

2.3 PIR的原理特性热释电红外线传感器主要是由一种高热电系数制成的探测元件，在每个探测器内装入一个或两个探测元件，并将两个探测元件以反极性串联，以抑制由于自身温度升高而产生的干扰。

由探测元件将探测并接收到的红外辐射转变成微弱的电压信号，经装在探头内的场效应管放大后向外输出。

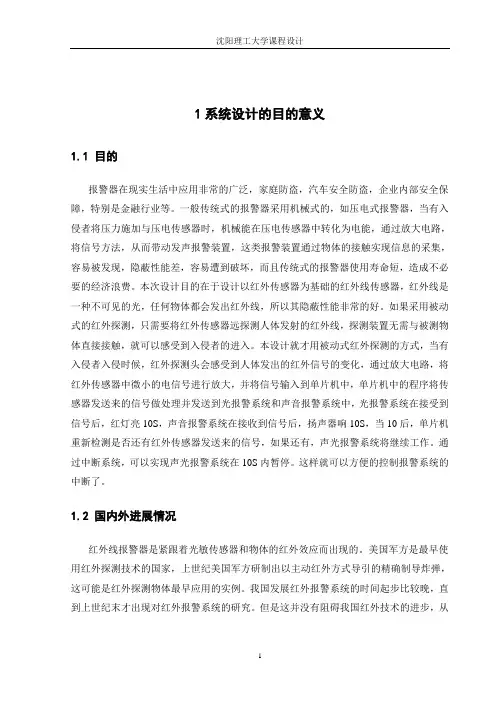

1系统设计的目的意义1.1 目的报警器在现实生活中应用非常的广泛，家庭防盗，汽车安全防盗，企业内部安全保障，特别是金融行业等。

一般传统式的报警器采用机械式的，如压电式报警器，当有入侵者将压力施加与压电传感器时，机械能在压电传感器中转化为电能，通过放大电路，将信号方法，从而带动发声报警装置，这类报警装置通过物体的接触实现信息的采集，容易被发现，隐蔽性能差，容易遭到破坏，而且传统式的报警器使用寿命短，造成不必要的经济浪费。

本次设计目的在于设计以红外传感器为基础的红外线传感器，红外线是一种不可见的光，任何物体都会发出红外线，所以其隐蔽性能非常的好。

如果采用被动式的红外探测，只需要将红外传感器远探测人体发射的红外线，探测装置无需与被测物体直接接触，就可以感受到入侵者的进入。

本设计就才用被动式红外探测的方式，当有入侵者入侵时候，红外探测头会感受到人体发出的红外信号的变化，通过放大电路，将红外传感器中微小的电信号进行放大，并将信号输入到单片机中，单片机中的程序将传感器发送来的信号做处理并发送到光报警系统和声音报警系统中，光报警系统在接受到信号后，红灯亮10S，声音报警系统在接收到信号后，扬声器响10S，当10后，单片机重新检测是否还有红外传感器发送来的信号，如果还有，声光报警系统将继续工作。

通过中断系统，可以实现声光报警系统在10S内暂停。

这样就可以方便的控制报警系统的中断了。

1.2 国内外进展情况红外线报警器是紧跟着光敏传感器和物体的红外效应而出现的。

美国军方是最早使用红外探测技术的国家，上世纪美国军方研制出以主动红外方式导引的精确制导炸弹，这可能是红外探测物体最早应用的实例。

我国发展红外报警系统的时间起步比较晚，直到上世纪末才出现对红外报警系统的研究。

但是这并没有阻碍我国红外技术的进步，从2000年开始，全国各地出现了大小不等的红外传感器研发销售公司，这为红外传感器的迅速发展起着关键性作用。

现在我国红外传感器广发应用在银行，重要工厂，甚至走进了普通的家庭，但是研究更加简易，低价格，高性能的被动式红外传感器仍然需要科技的进步。

#include<reg52.h>#define uchar unsigned char#define uint unsigned intsbit wei=P2^4;sbit wei1=P2^5;sbit beep = P2^0;sbit sensor = P0^7;sbit sensor1= P0^6;uchar flag1; //定义全局变量，作为信号检测标志位uchar flag;void chuankou(uchar temp) //与上位机通信，波特率为1200bit/s { uchar table1[]={1,2};uchar m;PCON=0x00;SCON=0x50;TMOD=0x20;TH1=0xE6;TL1=0xE6;TR1=1;for(m=0;m<2;m++){SBUF=table1[temp];while(TI==0);TI=0;}}void delay(uint t){while(t--);}void Test_Voltage(void){if(sensor ==0&sensor1== 1){delay(10000); //延时50毫秒信号确定if(sensor == 0){flag1 = 1; //检测到信号}else{flag1 = 0;}}else{flag1=0;}}void action(void){if(flag1 ==1){wei=0xfe;P0 = 0X25; //数码管显示【2】beep = 0; //检测到信号后，蜂鸣器发出"滴答"声chuankou(1);delay(10000);beep = 1;delay(10000);wei=0xfd;}else{wei=0;P0 = 0X03; //数码管显示【0】}}void Test_Voltage1(void){if(sensor1 ==0&sensor==1){ delay(10000); //延时50毫秒信号确定if(sensor1 == 0){flag = 1; //检测到信号}else{flag= 0;}}else{flag= 0;}}void action1(void){ if(flag ==1){wei1=0xfe;P0= 0X9f; //数码管显示【1】beep =0; //检测到信号后，蜂鸣器发出"滴答"声chuankou(0);delay(10000);beep =1;delay(10000);wei1=0xfd;}else{wei1=0;P0 = 0X03; //数码管显示【0】}}void main(void){while(1){Test_Voltage();action();Test_Voltage1();action1();}}。

红外线防盗报警器课程设计报告(1)红外线防盗报警器课程设计报告一. 研究背景随着社会的发展，人们的生活越来越丰富多彩，安全问题也越来越受到人们的关注。

特别是在公共场所、商店、仓库等场所，恶意破坏、盗窃事件时有发生。

因此，开发一种高效可靠的防盗报警器具有重要意义。

二. 设计目标本课程设计的目标是：通过设计红外线防盗报警器，使学生在实践中掌握红外线传感器的原理，熟悉单片机的基本应用和API函数使用，并且能够制作一款功能可靠的红外线防盗报警器。

三. 设计原理红外线传感器是一种常见的接近传感器，通过接收红外线信号，判断物体是否靠近。

当有人接近时，红外线传感器会输出一个信号，触发单片机启动报警器，产生报警信号。

这样就实现了红外线防盗报警器的基本功能。

四. 硬件设计1. 红外线传感器：使用红外线接收头模块，将其VCC连接到单片机的VCC，GND连接到单片机的GND，输出引脚连接到单片机的P0口。

2. 报警器：使用蜂鸣器模块，将其正极连接到单片机的P1口，负极连接到单片机的GND。

五. 软件设计1. 采用Keil C51单片机开发平台编写程序。

通过单片机编程，实现红外线传感器的数据采集和报警器的工作控制。

2. 主要操作流程：初始化系统、启动红外线传感器、采集红外线信号、判断物体距离、开启/关闭蜂鸣器。

六. 实验步骤1. 设计电路板，布置红外线传感器和蜂鸣器的位置。

2. 打通等重要连线，将硬件组装好。

3. 在Keil C51单片机开发平台编写代码。

4. 将编好的程序烧录进单片机中。

5. 接通电源，测试红外线防盗报警器的工作状态。

七. 实验结果本设计实现了红外线防盗报警器的基本功能。

当有人接近红外线传感器时，蜂鸣器会立即发出报警声，提醒周围的人。

经过多次测试，本防盗报警器的报警响应时间极快，能够及时发出报警声，可靠性较高。

八. 结束语本课程设计通过手工制作红外线防盗报警器，使学生明白了红外线传感器的原理，掌握了单片机的基本编程思想和API函数使用方法，让学生在实践中提高了动手能力和创新意识。

传感器课程设计基于单片机的红外报警系统的设计考核成绩：2016年6月目录一.绪论 (1)1.1发展概况与设计背景 (1)二.设计要求 (2)三.基本原理 (3)3.1 AT89C51的结构 (3)3.2 AT89C51的引脚结构 (3)3.3热释电红外传感器的原理 (5)3.4人体热释电传感器的原理 (6)四.硬件电路设计 (7)4.1主电路的设计 (7)4.1 红外防盗报警电路总原理图 (7)4.2 时钟电路的设计 (7)4.3 复位电路的设计 (8)4.4 发光二极管报警电路的设计 (8)4.5声音报警电路的设计 (9)五.系统软件的设计 (10)5.1主程序工作流程图 (10)六.结论 (11)七.心得体会 (12)八.参考文献 (13)附录 (14)一.绪论1.1发展概况与设计背景随着社会经济的飞速发展，但是社会的治安问题也越来越凸显出来，各种入室抢窃、偷盗事件时有发生。

人们对其住宅的要求也越来越高，表现在不仅希望拥有舒适的住所，而且对安全性、智能性等方面也提出了更高的要求。

这时，传统的家庭住宅显然己经远远不能满足人们的需求。

人们迫切需要一种智能型的家庭防盗报警系统，面对种种治安问题，我们需要利用现代科技技术来保护我们的自身财产。

在此设计防盗报警系统，它是利用探测器装置对建筑物内外重要地点和区域进行布防、探测。

当探测器探测到非法入侵，报警器工作状态变为报警状态，产生报警声。

日常生活中应用的报警装置有目标明显反映迟钝等现象。

目前市面上装备主要有压力触发式防盗报警器、开关电子防盗报警器和压力遮光触发式防盗报警器等各种报警器，但是这几种比较常见的报警器都存在或多或少的缺点。

为了解决这些问题和要求，本设计采用了一种简单的红外探测报警装置，而且性能更良好，设计中采用被动热释红外探测地方法设计热释红外的报警系统。

本设计的报警系统所使用的红外线是不可见光，并且有很强的隐蔽性和保密性，因此在防盗、警戒等安保装置中得到了广泛的应用。

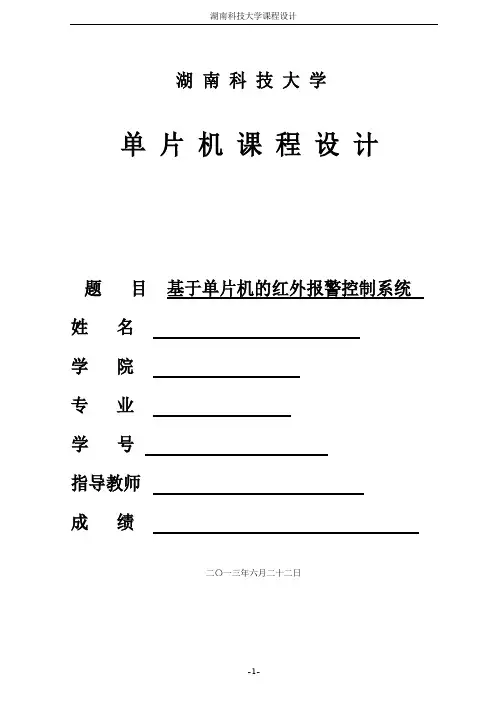

湖南科技大学单片机课程设计题目基于单片机的红外报警控制系统姓名____________________学院专业学号指导教师成绩二〇一三年六月二十二日摘要本系统是基于AT89s52单片机控制的红外线防盗报警器，主要由红外线感应部分、单片机以及声光报警部分组成。

可通过红外感应器的红外线被遮挡时控制报警系统报警，通过单片机控制报警电路的运行，并能同时进行声光报警，用红外线收发管进行检测，安装隐蔽，不易被发现；探测信号采用脉冲信号，节能且抗干扰。

系统可以探测到一定范围内的人的闯入，可以应用在安防范围比较确定的情况下。

采用这种方法设计的防盗报警器具有成本廉价和探测效果好的优点，有着广阔的市场前景。

关键词：单片机；红外线防盗报警器；声光报警ABSTRACTThe system is a infra-red anti-theft alarm controlled by single-chip AT89S52, including infra-red part of the launch,part of the infrared receiver, microcontroller,as well as part of sound and light alarm.The system will alarm when infrared ray has been blocked,through the single-chip microcomputer to control the operation of alarm circuit,and at the same time sound and light alarm,with infrared transceiver test tube,install hidden, can not easily be found;detection signal using pulse signal,energy-saving and anti-jamming.This system can detect a certain person within the scope of the intrusion,security can be applied to determine the scope of the case. Designed using this method of anti-theft alarm and detection in a cost-effectiveness of low-cost best advantages,has broad market prospects.KEY WORDS:Single chip microcomputer；Infrared anti-theft alarm;Sound and lightalarm目录1.绪论 (1)1.1前言 (1)1.2设计任务与要求 (1)1.3传感器的选择 (2)2.热释电红外传感器概述 (3)2.1PIR传感器简单介绍 (3)2.2PIR的原理特性 (3)2.3PIR结构特性 (4)2.4红外传感器RE200B的相关参数 (6)3.方案设计 (7)3.1系统概述 (7)3.2总体设计 (8)3.3系统硬件选择 (9)3.4硬件电路实现 (9)3.5软件的程序实现 (12)4.程序设计及仿真 (13)4.1主程序 (13)4.2外部中断程序 (15)5.结论概述 (13)5.1主要论述 (17)5.2结束语 (17)致谢 (18)参考文献 (18)附录一：红外报警系统后续测试及注意事项附录二：附录二：系统程序清单附录三：电路原理图附录四：仿真图第一章绪论1.1前言人们生活水平不断提高，对私有财产的保护意识在不断的增强，因而对防盗措施提出了新的要求。

模拟电路设计红外控制报警器设计红外控制报警器的模拟电路可以分为三个主要部分：红外接收器电路、信号处理电路和报警输出电路。

1.红外接收器电路：红外接收器电路主要是用于接收来自红外遥控器的信号，并将其转换为模拟电压信号。

在设计电路时，可以选择使用红外发射二极管（LED）作为光源，并通过调整发射频率和脉冲宽度来实现不同的遥控信号编码方式。

红外接收器一般采用红外光电二极管、红外光敏晶体管或红外光敏二极管等元件。

2.信号处理电路：信号处理电路主要是对接收到的红外信号进行解码和滤波处理，以便识别出有效的遥控信号。

一般使用的解码方法有脉宽解码、频率解码和码组解码等。

可以根据具体需求选择合适的解码方式。

同时，为了防止接收到的信号被干扰，可以在信号处理电路中加入滤波器，如低通滤波器等。

3.报警输出电路：报警输出电路主要是控制报警器的工作状态，并将报警信号转换为可视或可听的报警信号。

在设计电路时，可以选择使用声音输出装置（如扬声器）或可视化装置（如指示灯）作为报警输出元件。

在电路设计中，应考虑报警器的声音大小和频率，以适应不同情况下的报警需求。

在整个电路设计中应注意以下几点：1.在选取元件时，要保证其工作在合适的工作范围内，以确保电路的性能和可靠性；2.可以通过使用多级放大器来增强信号的幅度，以便实现适当的信号处理；3.在电路设计中，要注意信号的耦合和隔离，以防止信号干扰和意外反馈。

总结：红外控制报警器的模拟电路设计涉及到红外接收器电路、信号处理电路和报警输出电路三个主要部分。

通过合理选择元件和设计电路结构，可以实现红外信号的接收、解码和报警输出等功能。

同时，还需要注意电路的性能和可靠性，并采取适当的措施来防止信号干扰和意外反馈。

两个以上的红外光敏二极管受到外界光源的影响时候会影响到红外控制报警器的正常工作。

基于51单片机的红外防盗报警系统设计-图文XX学院本科毕业设计（论文）3硬件基本设计3.1系统方案设计我们综合考虑了各方面可能出现性能影响的因素，人体红外探测元件最后定为性价比很高的热释电红外探测器，最主要的因素还是考虑到该探测器对人体辐射的红外线具有更好的探测效果。

而且该传感器防盗保护性能相对普通的压力报警器（一般通过可触发的压力开关来报警的防盗系统）来说更加稳定，抗干扰能力很高，探测灵敏度和安全性更是无可挑剔。

正如上面所说的，本探测器安装相当隐蔽，几乎很难发现该装置的位置，极大的方便了用户管理和操作。

考虑到正常情况下检测的是处于移动中的人体，所以红外探测器我们选择双元件型。

因为这个传感器内部的两个灵敏元件是反相接的，如果闯入的人员一直停止不动（当然这是不可能的）或者无人闯入，则这两个灵敏元件极化的程度完全相同，两元件的极化相互之间就抵消了，这时候探测器输出电压为0，报警器不工作；可一旦闯入者移动起来，则两个元件极化程度立马就不同了，输出电压也随之变化不在是0，报警器工作，进而实现探测移动中的人体为目的的功能。

本红外防盗报警系统设计包括硬件组成和软件组成两部分。

如果以模块功能来区分的话主要有系统按键模块（按键控制）、信号处理模块（红外探测器）、报警模块（声光报警部）。

如果按照电路的结构来区分的话主要有单片机电路部分、红外传感器部分、蜂鸣器部分、LED报警指示电路部分。

3.2硬件基本设计-5-XX：红外防盗报警系统(1)热释电红外传感器Pyroelectric infrared sensor have polarization inside the pyroelectric crystals with temperature changes , When the constant infrared radiation on the detector, pyroelectric crystal temperature constant, external crystal is electrically neutral, no electrical output from detector, so constant that can not be detected by the infrared radiation?2?.正常人体发出的红外线波长范围一般在9～10μm之间，而本设计的红外探测元件能感应到的波长灵敏度在0.2～20μm范围内，范围太大不太适合，但是其特性基本稳定不变，为了达到更精准的探测效果，我们通过在传感器上面安装了一个限制入射红外光波长范围的的滤光片来把入射红外光波长约束至7～10μm?3?，这时候改装后的探测器对于检测人体红外线来说性能更加完美，显而易见我们安装的滤光片将其它波长的红外线吸收了，只有人体红外线才能进入其内，就这样一种专业探测人体红外线的探测器应运而生，以上充分说明了本系统设计的核心之一为该传感器，其重要性不言而喻。

目录1 前言 (1)1.1 无线红外防盗报警电路的发展状况 (1)1.2 无线红外防盗报警器的分类及其介绍 (1)1.3 无线红外报警器工作的原理 (1)1.4 设计无线红外防盗报警器的内容和意义 (1)2 总体方案设计 (3)2.1 方案比较 (3)2.2 方案论证 (4)2.3 方案选择 (4)3 单元模块设计 (5)3.1 各单元模块功能介绍及电路设计 (5)3.2 电路参数的计算及元器件的选择 (13)3.3 特殊器件的介绍 (15)3.4 各单元模块的联接 (21)4 软件设计 (23)4.1 软件设计原理及设计所用工具 (23)4.2 软件结构图 (23)5 系统调试 (27)5.1硬件调试 (27)5.2 系统综合调试 (28)5.3 软件调试 (28)6 系统功能和指标参数 (29)6.1 系统功能的实现 (29)6.2 指标参数 (29)7 结论 (30)8 总结与体会 (31)9 参考文献 (32)附录1：发射部分原理图 (33)附录2：接收部分原理图 (34)附录3：发射部分PCB图 (35)附录4：程序源代码 (36)附录5：实物图 (40)1 前言1.1 无线红外防盗报警电路的发展状况红外防盗报警器的发展主要是基于传感器之下，所以首先要谈谈红外传感器的发展状况。

而传感器技术是21世纪人们在高科技发展方面争夺的一个制高点，各发达国家都将有传感器技术视为现代高新技术发展的关键。

从20世纪80年代起，日本就将传感器技术列为优先发展的高新科技之首，美国等西方国家也将此技术列为国家科技和国防技术发展的重点，而在中国传感器的发展也取得了飞速的发展。

从而基于传感器技术的防盗报警系统也得到了高速发展。

热释电红外传感器是一种非常有应用潜力的传感器，他能检测人或某些动物发射的红外线并转化成电信号输出。

近几年来，伴随这集成电路技术的飞速发展，以及该传感器的特性的深入研究，相关的专用集成电路的处理技术也迅速发展。

基于STM32的红外报警系统的设计实现部分介绍硬件设计3.1 STM32单片机控制模块设计中主控芯片采用STM32F103C8T6单片机作为主控制。

该型号单片机为LQFP44封装，内部资源足够用于本次设计。

STM32F103系列芯片最高工作频率可达72MHZ，在存储器的01等等待周期仿真时可达到1.25Mip/MHZ(Dhrystone2.1)。

内部128k字节的闪存程序存储器，也就是说代码量可以写到128k字节，本次设计足够，内部高达20K字节的SRAM。

STM32F103C8T6芯片工作电压在2.0V-3.6V，最佳工作电压在3.3V。

芯片具有上电/断电复位(POR/PDR)、可编程电压检测器。

芯片可以外接4~16MHZ外部晶体振荡器，且可分频最高可达72MHZ。

内部有经过出厂调校的40KHZRC 晶体振荡器，可以产生CPU时钟的PLL；带有校准功能的32khz的RTC振荡器。

具有低功耗模式，可在睡眠、停机和待机模式。

STM32F103系列具有2个12位模数转换器，1us转换时间，多达16个输入通道。

转换范围0-3.6V，转换通道还包含一个内部温度传感器，可以用来测量STM32内部温度。

其片上具有定时器、ADC、SPI、IIC、USART功能。

STM32F103C8T6具有37个I/O，所以的I/O都可以映射到16个外部中断；除了A/D引脚外，几乎所以的I/O都可以接受5V的信号。

该芯片的调试模式可用串行单片机调试（SWD）和JTAG 接口。

3个16位定时器，每个定时器有多达4个用于输入捕获/输出比较PWM或脉冲计数的通道和增量编码器输入。

1个16位带死区控制和紧急刹车，用于电机控制的PWM高级控制定时器；2个看门狗定时器(独立的和窗口型的)。

系统时间定时器：24位自减型计数器。

如下图3-4TM32F103C8T6 管脚图如图3.1所示。

图3.1 STM32F103C8T6管脚图3.2 电源电路电源模块需要考虑在输入和输出端增加滤波电路设计，滤除不必要的干扰，使整个电源电路更加稳定可靠。

基于单片机的红外防盗报警系统的设计红外防盗报警系统是一种常见的安保系统，常用于家庭、商场、办公室等场所。

它能够通过红外探测器探测突发事件，如入侵或窥探等，然后触发报警器发出声光报警指示，及时防范风险事件的发生。

基于单片机的红外防盗报警系统设计是一种较为优秀的方案。

基于单片机的红外防盗报警系统，其基本原理是利用单片机对各种传感器信号进行采集，通过信号的处理，确定是否触发报警器。

该系统的硬件主要包括：红外传感器、单片机、声光报警器，以及相关的接线等。

当传感器发现有人靠近时，会通过红外线的反射发出信号，并由单片机进行信号处理，如果被认为是异常事件，则会触发声光报警器发出警报，以达到防盗报警的效果。

系统的软件设计分为两个部分：设备端和用户端。

设备端主要负责数据采集和处理，用户端则实现远程监控和控制。

因此，系统的软硬件集成相较于传统红外防盗报警系统，更具有安全性和稳定性。

另外，基于单片机的红外防盗报警系统还具有如下优点：1. 高灵敏度：红外传感器具有较好的灵敏度，能够有效探测环境中的物体和动作，迅速进行报警、防范和控制；2. 低功耗：单片机运行时的功耗非常低，使用寿命长，能够满足长期使用的需求；3. 易读性强：可使用LCD显示当前状态信息以及警报的具体位置等细节信息，方便用户及时掌握现场情况；4. 易维护：单片机具有开放式的创新空间，能够为用户自定义开发报警规则和系统应用等。

在本设计中，我们采用了8051单片机作为主控芯片，搭载红外传感器、超声波传感器以及其他各种传感器，实现了对现场的有效监控、报警、防范等功能。

整个系统采用DC 12V供电，符合国际安全标准，安全可靠。

总体而言，基于单片机的红外防盗报警系统设计，具有高性能稳定性、低功耗，容易维护的特点，是一种实用、可靠的新型安防系统。

它不仅能够满足人们越来越高的安全需求，还能够扩展应用于各种安全场景中，为人们提供更稳定、更可靠的保障。

摘要随着国民经济的发展,社会安全保障的需要,电子报警这门综合技术正在不断地发展。

与此同时，红外技术已经成为先进科学技术的重要组成部分，由于红外线是不可见光，因此用它进行红外探测监控，具有良好的隐蔽性，白天和黑夜均能使用，而且其抗干扰能力强。

防盗报警系统利用单片机控制技术，自动探测发生在布防监测区域内的侵入行为，产生报警信号，并提示发生报警的区域部位，显示可能采取对策的系统。

一旦发生突发事件，就能通过声光报警信号在安保控制中心准确显示出事地点，使于迅速采取应急措施。

本设计正是基于此，设计了主动式、被动式红外防盗报警系统。

本文系统地介绍了红外线防盗系统的基本原理、组成框图，详细地叙述了红外技术的发展及应用，描述了各项元器件的原理及构造，并给出部分基本电路。

本文还细致地描述了利用单片机控制的软件流程、程序设计及调试，罗列了防盗报警器误报的分析及解决方法。

关键词：红外探测；单片机；声光报警科技发展到今天，人们的生活中涌现出各种各样的科技产品，各种各样的电子产品更是花样百出、遍及人们生活中的每一部分。

现在人们更是感觉到了科技给人们带来的巨大发展，科学技术作为第一生产力，在人类社会的发展中起了很大的推动作用，人类从原始向先进的发展都伴随着科学的发展，从原始的手工到现在的智能控制都是科技发展的结果，先进的科技能减轻人体劳动量、能更合理地利用时间完成任务，可以说科技的微小发展都会给人类带来很大的好处。

当代生活中的人们越来越感觉到了社会的飞跃发展，科技的飞速发展给人们很多实惠、生活、学习、工作中都渗透着科技，都能明显地感受到它发展地威力。

安全防范技术是以电子技术为主体的一门综合性技术。

它的特点是灵敏度高、反映迅速、具有极高的准确性、可靠性、客观性及时间上的连续性。

随着国民经济的发展,社会安全保障的需要,电子报警这门综合技术也在不断地发展。

有一个安定、和谐的家庭氛围和社会气息是人们的基本要求，在无人看守的家庭、银行、仓库、商店、重要财经部门等一些重要的部门实施自动监测报警的要求就变得更必要、更重要了，它会使家庭、银行等重要部门的财产免受损失。

红外探测报警电路设计引言：随着科技的发展，红外探测技术应用得越来越广泛。

红外探测报警电路是基于红外线的探测原理，用于检测人体、动物或其他物体的存在并触发报警。

本文将介绍红外探测报警电路的设计原理、电路组成部分及工作过程。

一、设计原理：红外探测报警电路基本原理是基于红外线被人体或其他物体遮挡时会产生光电转换现象。

红外线在被遮挡之前会被红外发射器发射出去，然后被红外接收器接收。

当有物体遮挡红外线时，红外接收器会停止接收到光信号，进而触发报警。

二、电路组成部分：1.红外发射器：用于发射红外线，通常采用红外发光二极管。

可以通过外部的信号控制发光二极管的开关。

2.红外接收器：用于接收红外线。

接收到的红外线信号会被转换为电信号，作为触发报警的依据。

3.运放电路：用于放大红外接收器输出的微弱电信号，使其能够被后续电子元件处理。

4.报警电路：当红外接收器输出的电信号超过一定阈值时，触发报警。

报警电路可以采用蜂鸣器、灯光或其他报警设备。

5.电源电路：用于为红外发射器、红外接收器、运放电路和报警电路提供所需的电源。

三、工作过程：1.电源电路将电能转换为所需的电源电压，并分别供给红外发射器、红外接收器、运放电路和报警电路。

2.红外发射器发射红外线。

3.红外接收器接收到红外线，并将其转换为电信号输出。

4.运放电路放大红外接收器输出的微弱电信号，使其能够被后续电子元件处理。

5.报警电路检测放大后的电信号，当其超过设定的阈值时，触发报警。

6.报警电路触发报警设备，如蜂鸣器开始发出声音，灯光开始闪烁等。

7.如果没有物体遮挡红外线，红外接收器将持续接收红外线，并保持一个稳定的输出电信号。

四、设计注意事项：1.选择合适的红外发射器和红外接收器，它们的波长应当相互匹配。

2.运放电路应当能够合理放大红外接收器的电信号，同时避免信号失真。

3.设定合适的阈值，以确保报警的准确性和可靠性。

4.选用适宜的报警设备，根据具体需求选择合适的蜂鸣器、灯光等。

---------------------------------------------------------------范文最新推荐------------------------------------------------------ STC89C52单片机红外探测报警器设计+电路图摘要：本系统采用了红外传感器以及GSM模块。

TC35型GSM模块自带JP串口，能够方便的与单片机和PC机相连，可实现报警信号的无线快速传递，同时能直接将报警信息传送到客户手机终端上，方便及时报警，通过GSM模块也能使该系统与PC终端相连，方便多系统的协调统一管理，本设计包括硬件和软件两部分。

硬件部分包括单片机控制电路、红外检测电路、报警电路、串口模块等部分组成。

处理器采用51系列单片机STC89C52，整个系统是在系统软件下控制工作的。

11541关键词：单片机；红外传感器；GSM模块；报警电路Design of the infrared detection alarm1 / 18Abstract: The system uses a infrared sensor and GSM module.. Type TC35 GSM module comes with JP port and can easily connected with the microcontroller and PC machines, enabling rapid transmission of the wireless alarm signal. At the same time alarm information can be transmitted directly to the client mobile terminal, to facilitate the timely warning. Through the GSM module also allows the system is connected with the PC terminal to facilitate the harmonization of multi-system management. The design includes both hardware and software parts. Hardware includes single chip control circuit, infrared detection circuits, alarm circuits, serial modules and other components. 52 series processor STC89C52, the whole system is under the control of eh system software to work.Keywords:MCU, Infrared sensor; GSM module; Alarm circuit目录摘要i---------------------------------------------------------------范文最新推荐------------------------------------------------------ Abstracti1绪论11.1报警器简介11.2红外探测报警器设计方案21.3红外探测报警器设计意义2我国工业化的快速发展，嵌入式系统技术的应用也越来越广泛，针对放到报警系统的嵌入式技术也需快速更新，而基于GSM模块的放到报警技术正是未来一段时间的主要发展趋势。

《光电检测技术》题目：家居防盗报警器设计专业：测控技术与仪器班级：姓名：学号：指导老师:日期:摘要人们生活水平不断提高，对私有财产的保护意识在不断的增强，因而对防盗措施提出了新的要求。

本设计就是为了满足预防抢劫、盗窃等意外事件的需要而设计的红外防盗报警系统。

本设计主要包括硬件和软件设计两个部分。

硬件部分包括单片机控制电路、红外探头电路、驱动执行报警电路、LED控制电路等部分组成。

处理器采用单片机STC89C51。

整个系统是在系统软件控制下工作的。

软件部分可以划分为以下几个模块：数据采集、键盘控制、报警和显示等子函数。

[关键词]：单片机、红外传感器、数据采集、报警电路。

1、设计任务与要求（1）该设计主要包括硬件和软件设计两个部分。

模块划分为数据采集、键盘控制、报警和显示等模块子函数。

（2）本红外线防盗报警系统由热释电红外传感器、智能报警器、单片机控制电路、LED控制电路及相关的控制管理软件组成。

用户终端完成信息采集、处理、数据传送、功能设定、本地显示、本地报警等功能。

终端由中央处理器、输入模块、输出模块、通信模块、功能设定模块等部分组成。

（3）系统可实现功能。

为了探测移动人体,通常使用双元件型热释电红外传感器,在这种传感器内部,两个敏感元件反相连接,当人体静止时两元件极化程度相同,互相抵消。

但人体移动时,两元件极化程度不同,净输出电压不为0 ,从而达到了探测移动人体的目的。

因此可把报警系统设置在外出布防状态，使探测器工作。

当有人闯入时，热释电红外传感器将探测到动作，设置在监测点上的红外探头将人体辐射的红外光谱变换成电信号，经放大电路、比较电路送至门限开关，打开门限阀门送出TTL 电平至单片机，经单片机处理运算后驱动执行报警电路使警号发声。

2 、热释电红外传感器2.1、热释电红外线传感器简介热释电红外线传感器是80年代发展起来的一种新型高灵敏度探测元件，它能以非接触形式检测出人体辐射的红外线能量的变化，并将其转化成电压信号输出。

《单片机设计》课程设计题目：基于单片机的红外遥控系统设计专业：电气工程系班级：姓名：学号：指导教师：小组成员：成绩：摘要随着社会的进展、科技的进步和人们生活水平的慢慢提高，各类方便于生活的遥控系统开始进入了人们的生活。

采纳单片机进行遥控系统的应用设计，具有编程灵活多样、操作码个数可随意设定等优势。

由于单片机具有集成度高、体积小、靠得住性高、价钱廉价等优势，其在机电一体化、工业操纵、仪器仪表和家用电器等领域取得了普遍应用。

当前单片机对家用电器操纵呈现出外形简单化、功能多样化、产品智能化的进展趋向。

红外遥控技术具有利用方便、功耗低、抗干扰能力强、价钱廉价的特点，因此它的应用前景十分广漠。

本课题以延伸红外无线遥控技术为目的，提出了一种红外遥控器集中操纵的方案，核心是设计出一个红外接收系统。

本设计以红外线作为传递信息的载体，可对受控对象的工作状态进行短距离无线操纵，适用于遥控工业、医疗、家用电器等设备的开闭状态。

并含有设备计数模块，可对处于工作状态的设备进行计数，并显示出来。

课题的重点在于通过软件实现二进制数据的解码工作，然后通过红外收发头进行数据传输操纵系统。

关键词：红外遥控；单片机操纵；显示模块目录1 引言........................................................................................................................................ - 4 -1.1 课题研究的目的........................................................................................................... - 4 -............................................................................................................................................. - 4 - 2设计任务及要求....................................................................................................................... - 5 -2.1红外遥控系统的设计与实现任务，要紧完成：........................................................ - 5 -2.2 红外遥控系统的设计要求：....................................................................................... - 5 -3 红外遥控系统的硬件设计...................................................................................................... - 6 -3.1 本设计方案思路......................................................................................................... - 6 -3.2 研发方向和技术关键................................................................................................. - 6 - ..................................................................................................................................................... - 7 - ...................................................................................................................................... - 7 -3.3.3 红外接收模块.................................................................................................. - 11 -3.3.4 LED模拟外围设备模块.................................................................................. - 12 -.................................................................................................................................... - 13 - 4 红外遥控系统的软件设计.................................................................................................... - 14 -4.1 主控程序..................................................................................................................... - 14 -4.2 遥控发射部份............................................................................................................. - 14 -4.3 遥控接收处置部份..................................................................................................... - 15 -5 测试结果及分析.................................................................................................................... - 15 -5.1 实验仪与运算机的连接............................................................................................. - 15 -5.2 硬件系统的调试......................................................................................................... - 16 -5.3 软件系统的调试......................................................................................................... - 16 -6 总结与体会............................................................................................................................ - 16 - 参考文献.................................................................................................................................... - 17 - 7附录程序代码....................................................................................................................... - 18 -1 引言1.1 课题研究的目的本设计要紧研究并设计一个基于单片机的红外发射及接收系统，实现对温度操纵、蜂鸣器、LED灯的隔离操纵。
