周界红外对射报警系统方案

周界报警红外线报警系统设计方案概述根据现场实际勘察，采用电子围栏系统，做到系统建成后形成一种“有形”的报警系统，实实在在地给不法份子一种威慑，增加一种心理压力，从而把报警系统和警戒系统有机地结合起来，达到以防为主，防报结合的目的。

本系统采用广拓（GATO）智能型周界安防阻挡报警系统，特有的BI-polar 设计，前端围栏每根线都有带电，使入侵者没有可乘之机。

系统和交流电网有本质的不同，它采用了高压脉冲（5000-8000V）及低能量（小于5个焦耳），因而对人不会构成生命危害，同时电子围栏的专用合金丝，不支持人体的重量，又能感知入侵者的入侵，并发出报警信号，确保系统的安全可靠，无死角、无盲区。

系统设计说明根据现场实际情况需要防的周界长约200米，分为2个防区，围墙上安装6线制电子围栏，按照标准配置6线制直装设计，如下图所示意：6线电子围栏系统原理图示系统功能✧有强大的威慑作用，有效阻退入侵者，防护周界区域，对翻越行为提供及时的报警✧适用性强，抗误报性能较好，防效果佳✧现场报警阻退入侵者并引起厂职工注意防✧系统划区域管理便于报警区域的准确定位✧中心警情提示直观，警号、电子地图等多种报警提示✧联动监控图象报警，联动夜间监控辅助光源✧通过中心实现对前端设备的状态控制✧安全可靠对人体无直接伤害。

电子围栏GTS-11简介前端设备主要是探测器，为适应室外天气，减少误报，探测器选用广拓（GATO）脉冲电子围栏探测器。

当有人试探接触脉冲电子围栏时，就会被脉冲电子围栏上的高压脉冲击退，若有人破坏或强行入侵时，探测器探测到电子围栏被破坏和有人非法翻越时造成的电子围栏线短路、接地或断路时，探测器发出报警信号.广拓（GATO）公司的最新产品—GTS-11相对传统的电子围栏产品，在技术上实现了革命性的突破，拥有多项专利，处于国际领先水平，也是目前国最先进的电子围栏产品。

主要优势如下：◆GTS-11系统已通过公安部的型式检验，检验报告编号◆特有的BI-polar技术可以实现前端围栏上的每根线都有电击，让入侵者无机可乘◆有LCD液晶显示功能，能在主机面板上直接显示出电子围栏上的电压值及工作状态，目前也是国独有的◆具备高低压自由切换功能，可以在白天用低压模式，既能起到阻挡报警的作用，同时降低打击力度，晚上用高压模式，加大打击力度◆主机部可直接配备蓄电池，方便管理◆通过外接键盘可远程检测、设置并调控主机的工作状态，更具人性化设计GTS-11电子围栏系统组成：主机技术参数：供电电源：AC220V，+10%－10%，50Hz，10W性能指标脉冲高压机器性能指标：使用环境: 温度：－40～+55℃，相对湿度≤95%前端围栏前端围栏直接安装在窗户外侧，以L型支架安装。

周界防盗报警系统施工方案含细节施工说明：XXX营地周界报警系统周界报警系统由主动红外探测器和报警主机组成。

当有入侵者翻越围墙或栅栏时，探测器会立即发送报警信号到管理中心，并启动联动装置和设备，对入侵者进行阻吓。

系统构成图如下：前端前端由周界报警探测器组成，采用主动红外对射探测器。

探头由一个发射端和一个接收端组成。

发射端发射经调制后的两束红外线，构成探头的保护区域。

如果有人跨越被保护区域，则两条红外线被同时遮挡，接收端输出报警信号，触发报警主机报警。

如果有小鸟或鸽子飞过被保护区域，由于其体积小于被保护区域，仅能遮挡一条红外射线，则发射端认为正常，不向报警主机报警。

经过调制的红外线光源是为了防止外界光源干扰，也可防止有人恶意使用红外灯干扰探头工作。

传输从前端接收的报警信息通过通讯总线传输到控制中心主机的报警主机。

整个报警系统采用独立开发的通信编码格式，并加密，保证通讯的安全与可靠，防止恶意的复制与侦测。

从而保证报警信号有效快速地传输到小区的报警中心。

中心控制中心由控制主机及键盘组成。

通过键盘对前端设备进行布/撤防，在布防期间，若发生非法入侵，当报警被触发时，键盘显示具体报警点，同时键盘和警号开始报警，发出声光告警，提示值班人员注意。

安装施工工艺包括管路敷设、线缆敷设、红外对射探头安装、设备接线、调试报警主机安装等。

暗配管用硬质PVC管管材，明配选用金属管。

暗配管管路宜沿最短的路由敷设，尽量减少弯曲。

所有管路接头、管口、进出箱盒处，均应做密封处理，以防混凝土、砂石进入暗配管内。

线缆布放前应对其进行绝缘测试，测试合格后方可敷设。

2）线缆布放应整齐排列，不交织交叉，交叉处应将粗线放在下面，细线放在上面。

3）管内线缆不得有接头，接头必须在盒(箱)处连接。

4）所敷设的线缆两端必须做好标记。

5）当线管无法直接进入设备接线盒内时，需使用金属软管过渡连接线管出线口与设备接线之间。

软管长度不得超过1m，并且线缆不能裸露。

周界报警红外对射施工方案1. 引言周界报警系统是一种常见的安防系统，用于监测特定区域的边界，检测入侵行为并发出警报。

红外对射技术是周界报警系统的一种常用技术，它通过红外传感器和发射器相互对射，当有物体挡住红外线时，系统会触发报警。

本文将介绍一种常用的周界报警红外对射施工方案，包括选材、安装、布线、调试等。

2. 施工材料准备在进行周界报警红外对射施工前，需要准备以下材料： - 红外传感器和发射器组件 - 合适的支架和安装固定装置 - 电缆和连接器 - 报警控制设备3. 施工步骤3.1 选定安装位置首先，需要选定红外对射传感器和发射器的安装位置。

安装位置应根据实际需要进行合理规划，通常选择在需要保护的周界边界上，确保能够有效地监测到入侵行为。

3.2 安装传感器和发射器选定安装位置后，将红外传感器和发射器分别固定在支架上，并将其安装在预定位置上。

使用固定装置将传感器和发射器牢固地固定在位置上，以确保其稳定性和准确性。

3.3 进行布线将传感器和发射器与报警控制设备之间进行布线连接。

使用合适的电缆和连接器，将传感器和发射器与报警控制设备的输入端口连接起来。

确保连接稳固可靠，以保证系统的正常工作。

3.4 调试系统完成布线后，需要对系统进行调试。

通过设置合适的参数和灵敏度，确保系统能够准确地检测入侵物体，避免误报和漏报的情况发生。

同时，对系统进行全面的测试，确保各部分正常工作。

3.5 完善报警控制设备在调试完成后，对报警控制设备进行完善。

设置相应的报警方式和报警联系人信息，确保系统能够在报警时及时进行警报，并保证报警信息能够及时传递给相关人员。

4. 注意事项在周界报警红外对射施工过程中，需要注意以下事项： - 选择合适的传感器和发射器组件，确保其质量和性能符合要求。

- 准确选择安装位置，确保能够最大限度地监测到入侵行为。

- 布线时注意电缆的质量和防水性能，以保证系统的稳定性和可靠性。

- 仔细调试系统参数和灵敏度，并进行全面的测试，确保系统能够准确地工作。

红外对射周界防范报警系统解决方案-公共场所其他导读：为确保小区居民家庭生命财产安全，防止不法分子的非法入侵，我们为小区设计了周界防越、防盗报警系统，它主要有由探测器和控制单元组成。

在小区围墙上方采用主动红外对射式探测器进行防范，若有不速之客非法入侵，将及时报警，通知安保中心及时处理。

1. 概述当前，随着社会进步、经济繁荣，社会治安问题也日趋严重。

各种盗窃、抢劫案日有所闻，人民生命财产受到严重的威胁。

为确保小区居民家庭生命财产安全，防止不法分子的非法入侵，我们为小区设计了周界防越、防盗报警系统，它主要有由探测器和控制单元组成。

在小区围墙上方采用主动红外对射式探测器进行防范，若有不速之客非法入侵，将及时报警，通知安保中心及时处理。

一个周全、完整的安保系统应该是多种监控技术的组合，因为每种监控手段都难免有缺陷，由此造成监控范围的盲区。

对一个高级住宅小区而言，对小区的周边进行实时监测是一种较好的方法。

※ 因主动红外对射式探测器，不会受到光照度的制约，因此可以实现二十四小时的全程监控。

※ 小区园区及周界不可能都安装摄像机监控设备，所以摄像监控区总会有盲区。

而周界报警系统在投资上是比较低廉的。

因此周界报警系统是以另一种技术手段来作为摄像监控系统的补充。

※ 周界报警系统能与小区其他防盗报警系统组成一个统一的报警网络。

2. 系统设计原则本系统设计遵循以下原则：1)经济实用的原则2)安全可靠的原则3)覆盖所应防范的范围，有效地监控整个小区的周边情况。

4)做到隐蔽性3.系统的组成本系统由两大部分组成：前端探测部分、主控部分。

下面分别介绍各部分的组成及功能。

(周界防范报警系统框图见下图)周界防范报警系统采用远距离主动红外对射探头，利用接口与总线相连，实现小区的周边防范。

一旦小区周边有非法侵入，小区管理处的管理机和电脑就会发出报警，指出报警的区域、时间、探头编号、电子地图等。

该系统主要由红外对射探头、边界接口、边界信号处理器、管理机或电脑组成。

机场周界红外线CCTV 告警系统(Perimeter Intrusion Detection System)包括：闭路电视监控(CCTV)系统、防盗报警系统系统。

安装地点：机场周界外围及机场周界总控中心。

闭路电视监控系统主要是对机场周界现场进行监视。

它使管理人员在机场周界总控中心中能观察到机场周界的情况。

在机场周界每隔一定距离安装摄像机，将机场周界的情况以图像方式实时传送到监控中心，值班人员通过电视屏幕墙可以随时了解这些地方的重要情况。

监视系统除了起到正常的监视作用外，在接到防盗报警系统的示警信号后，还可以进行实时录象，录下报警时的现场情况，以供事后重放分析。

防盗报警系统是用报警探测器对机场周界进行布防。

它利用红外线对射来探测非法侵入，并及时向有关人员示警。

防盗报警系统除以上功能外，还有就是一旦有报警，便即时记录入侵时间、地点和人物，同时向监视系统发出信号，联动闭路电视系统，让其摄录下现场情况。

安保系统的设计应根据建造物的使用功能、建设标准及业主的要求，并综合运用电子信息技术、计算机网络技术、安全防范技术等，构成先进、可靠、经济合用的安全防范体系。

为了提高设计水平，保证设计质量，完成设计任务的根本保证。

为此，在设计工作中，拟遵循以下指导原则：1、采用先进、成熟及实用的技术；2、系统应具有集中统一的管理能力，为机场管理人员使用提供方便；3、系统应具有开放性、可扩充性、兼容性和灵便性；4、系统设计和设备选型应标准化、规范化、国际化；5、系统必须具有安全性、可靠性、容错性；6、可扩展性，满足对系统的扩展要求。

7、易维护性。

闭路电视监控系统亦称为 CCTV (close circuit television ) 。

它包括： 前端摄像部份、 传输部份、控制部份和现实与记录部份。

摄像前端装置， 包括各类摄像机、定焦或者变焦变倍镜头、 高清晰摄像一体机，实现摄像 机上下摆布运动及旋转扫描的云台、 保护摄像机与镜头的防护罩、 接收并执行命令的解码器 等。

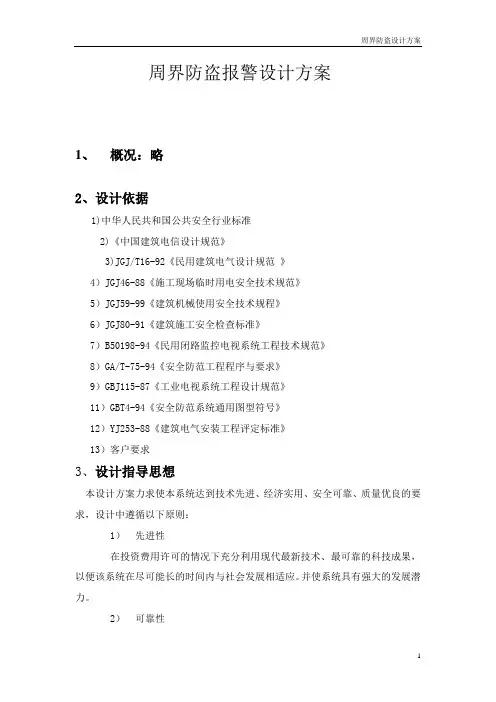

周界防盗报警设计方案1、概况：略2、设计依据1)中华人民共和国公共安全行业标准2)《中国建筑电信设计规范》3)JGJ/T16-92《民用建筑电气设计规范》4）JGJ46-88《施工现场临时用电安全技术规范》5）JGJ59-99《建筑机械使用安全技术规程》6）JGJ80-91《建筑施工安全检查标准》7）B50198-94《民用闭路监控电视系统工程技术规范》8）GA/T-75-94《安全防范工程程序与要求》9）GBJ115-87《工业电视系统工程设计规范》11）GBT4-94《安全防范系统通用图型符号》12）YJ253-88《建筑电气安装工程评定标准》13）客户要求3、设计指导思想本设计方案力求使本系统达到技术先进、经济实用、安全可靠、质量优良的要求，设计中遵循以下原则：1）先进性在投资费用许可的情况下充分利用现代最新技术、最可靠的科技成果，以便该系统在尽可能长的时间内与社会发展相适应。

并使系统具有强大的发展潜力。

2）可靠性必须考虑采用被证明为成熟的技术与产品，在设备的选型和系统的设计中尽量提高系统的可靠性。

3）实用性和便利性在满足系统的功能要求和实际使用需要的基础上，采用实用的技术和设备，确保设备使用方便、安全，并且经久耐用。

4）可扩充性与经济性为满足今后的发展需要，系统在使用的产品系统、容量及处理能力等方面必须具备兼容性强、可扩充与换代的特点，确保整个系统可以不断得到改进和提高。

5) 规范性与结构化4. 系统目标武器库的防护主要为周界防盗报警。

设置周界防范报警系统的目的是：建立安全可靠的环境，加强出入口的管理，防范厂外闲杂人员进入，同时防范非法翻阅围墙或窗户。

我们为武器库设计的周界防越报警系统就是要加强库区周界的管理，防止非法人员通过翻越窗子进入厂区，辅助保安对于工厂的安防管理，降低工厂保安的工作难度。

5系统功能本系统采用圣尼克8路报警主机SNC-628，将所有的周界主动红外探测器接在一部主机上，报警信号传送到总的系统平台，这样工程非常简单。

周界防盗报警系统安装综述：一、管路敷设1）暗配管用硬质PVC管管材明配选用金属管。

2）暗配管管路宜沿最短的路由敷设，尽量减少弯曲。

在相邻拉线盒之间，禁止S弯或U形弯。

埋入墙体或混凝土构件内的暗配管，其保护层不应小于15mm。

2二、穿线及线标对应1）布放线缆前应对其进行绝缘测试，电线、电缆线间和线对地间绝缘电阻值必须大于0.5MΩ，测试合格后方可敷设。

2）布放线缆应排列整齐，不拧绞，尽量减少交叉，交叉处粗线在下,细线在上.3）管内线缆不得有接头，接头必须在盒(箱)处连接。

4）所敷设的线缆两端必须做好标记。

5）线管不能直接进入设备接线盒内时，线管出线口与设备接线之间，必须采用金属软管过渡连接，软管长度不得超过1m，并不得将线缆直接裸露。

4三、红外对射探头安装及初调1）将不锈钢支架固定于墙上，将预留在盒内的导线从管内穿出用剥线钳剥去绝缘外皮，露出线芯10mm～15mm(注意不要碰掉线号套管)，将盒内的线缆引出，压接在探测器的接线端子上，将余线缆盘回盒内，将探测器底座用螺钉固定在盒上。

固定要牢固可靠。

2）主动红外探测器在安装时，收、发装置应相互正对，且中间不得有遮挡物。

3）一台防停电电源可带10对红外对射接口，若传输距离超过200m应分段加装电源；红外对射探头需单独供电。

其他有关要求见产品说明书。

4）系统中每个边界接口应有惟一的编码与之对应，按照产品说明书进行编码；在系统正常使用前必须对接人系统中的边界接口进行注册。

主动红外对射（周界防范系统）的安装调试指南一、红外对射的安装方法（一）支柱式安装（详见图纸）比较流行的支柱有圆形和方形两种，早期比较流行的是圆形截面支柱，现在的情况正好反过来了，方形支柱在工程界越来越流行。

主要是探测器安装在方形支柱上没有转动、不易移动。

除此以外，有广泛的不锈钢、合金、铝合金型材可供选择也是它的优势之一。

在工种上的另外一种做法是选用角钢作为支柱，如果不能保证走线有效地穿管暗敷，让线路裸露在空中，这种方法是不能取的。

目录目录............................................................................................................错误!未定义书签。

一、概述....................................................................................................错误!未定义书签。

1.1周界防范系统意义.....................................................................错误!未定义书签。

1.2周界防范系统类别.....................................................................错误!未定义书签。

1.3主动红外报警系统.....................................................................错误!未定义书签。

二、系统功效............................................................................................错误!未定义书签。

三、系统设计............................................................................................错误!未定义书签。

3.1前端探测器.................................................................................错误!未定义书签。

周界红外报警系统方案书岳阳金珂电子科技有限公司一、方案设计总说明：1.1前言：随着改革开放的深入和城乡经济的迅速发展，城市流动人口的大量增加，带来社会许多的不安定因素，治安形势日趋严峻，刑事案件特别是入室偷窃、抢劫等发案率增加。

因此，厂区安防系统建设已逐渐纳入许多厂区建设的必备项目中了。

本方案的安全防范技术是集现代科学技术之大成的产物，它体现了现代电子技术、现代通信技术、现代控制技术与现代计算机技术的完美结合，其特点在于它所采用的多元信息采集、传输、监控、记录、管理以及一体化集成等一系列高新技术。

实践证明，利用这一技术构成的安全防范系统（简称安防系统），能为建设环境提供一个安全、便利、舒适的受保护空间。

周界防盗报警系统是安防系统中不可缺少的一个重要组成部分，它不仅可以对社区周边围墙进行全天24小时不间断实时监控，发生警情时，还可通过警号和显示键盘告知保安人员进行事故处理.因此，在社区建立一套完善的红外线报警系统，可以改善厂区的安全系数，加强安全保卫防范力度，对社区内财产和人身安全起到保障作用，并可为社区实现安全现代化管理创造极有利的条件。

1.2设计原则及依据1.2.1设计原则a、先进性：在投资费用许可的情况下，系统采用当今先进的技术和设备，一方面能反映系统所具有的先进水平，另一方面又使系统具有强大的发展潜力，以便该系统在尽可能的时间内与社会发展相适应。

b、可靠性：采用成熟的技术产品，在设备选型和系统设计中都尽量提高系统的可靠性与易维护性。

c、安全性：对于安全防范系统，其本身的安全性能不可忽视，系统设计时，必须采取多种手段防止本系统各种形式与途径的非法破坏。

d、可扩充性：系统设计时应充分考虑今后的发展需要，系统应具有预备容量的扩充与升级换代的可能。

e、规范性：由于本系统是一个严格的综合性系统，在系统的设计与施工过程中应参考各方面的标准与规范，严格遵从各项技术规定，做好系统的标准化设计与施工。

本设计主要贯彻“高质量”及“低价格”两条主要思路来进行设计的。

目录目录1一、概述21.1周界防范系统的意义21.2周界防范系统的类别21.3主动红外报警系统3二、系统功能3三、系统设计43.1前端探测器53.2信道传输53.3中心控制部分53.3生产商背景73.4系统设计依据83.5系统拓扑图93.6防区分布图9四、设备参数104.1中心设备104.2传输设备144．3前端设备14五、设备清单16一、概述1.1周界防范系统的意义随着社会的发展,人们安防意识的提高,现代化的安防技术得到了广泛的应用。

在一些重要的区域,如机场、军事基地、武器弹药库、监狱、银行金库、博物馆、发电厂、油库、等处,为了防止非法的入侵和各种破坏活动,传统的防范措施是在这些区域的外围周界处设置一些〔如铁栅栏、围墙、钢丝篱笆网等屏障或阻挡物,安排人员加强巡逻。

在目前犯罪分子利用先进的科学技术,犯罪手段更加复杂化、智能化的情况下,传统的防范手段己难以适应要害部门、重点单位安全保卫工作的需要。

人力防范往往受时间、地域、人员素质和精力等因素的影响,亦难免出现漏洞和失误。

因此,安装应用先进的周界探测报警系统就成为一种必要措施。

周界探测,一旦发现入侵者可立即发出报警,好像在重要区域的周界处墙加了一道人眼看不见的"电子围墙"忠诚地守卫着要害目标。

1.2周界防范系统的类别目前国际上应用的周界探测报警器材及系统主要有以下几种：◆主动红外报警系统◆微波墙式报警系统◆泄露电缆式周界探测报警系统◆驻极体振动电缆报警系统◆光纤传感器周界报警系统在周界防护手段中采用最多的是主动红外对射报警探测器家总线制报警主机的方式,这种方式具有技术成熟、可靠性高、易扩展、操作简便、经济性好等优点。

1.3主动红外报警系统主动红外报警系统主要是由主动红外探测器和报警主机这两个基本部分组成,根据需要还会配置计算机管理软件、报警联动板、联动显示板、报警打印机等等。

主动红外是指这种报警探测器本身发射红外线束,由发射端和接收端两部分组成,根据工作距离的不同一般分为双光束和四光束两种,一百米之内的通常为双光束,一百米以上通常为四光束。
