红外报警器设计方案红外报警器是一种常见的安防设备，主要通过红外线感应人体或物体的移动来发出报警信号。
下面我们将介绍一个红外报警器的设计方案。
一、硬件设计：1. 红外传感器：选择一款高灵敏度、稳定性好的红外传感器，可根据需要选择单向、双向感应器。
2. 控制电路：使用单片机来控制红外传感器和报警器之间的通信和协调工作。
选择适合的单片机并编写相应的程序。
3. 报警器：可以选择蜂鸣器或闪光灯来作为报警器。
根据需要，也可以选择同时使用蜂鸣器和闪光灯。
4. 电源：选择适合的电源供电，可以使用直流电源或锂电池进行供电。
二、软件设计：1. 红外传感器控制程序：编写红外传感器的驱动程序，用于控制传感器的工作模式和参数设置。
2. 报警逻辑程序：编写报警逻辑程序，当红外传感器检测到有人或物体移动时，触发报警器的报警信号。
3. 报警器控制程序：编写报警器的控制程序，用于控制报警器的开关和报警信号的输出。
三、硬件连接：1. 将红外传感器连接到单片机的输入引脚，以读取传感器的信号。
2. 将报警器连接到单片机的输出引脚，以触发报警器的工作。
3. 将电源连接到单片机和其他电路的相应引脚，以提供稳定的电源供电。
四、功能扩展：1. 灵敏度调节：根据需要，可以在电路中加入灵敏度调节电路，以实现对红外传感器的灵敏度进行调节。
2. 报警延时：可以在报警逻辑程序中加入延时功能，即当触发报警后，可以设置一段时间内不再重复触发报警，以避免不必要的干扰。
五、测试和优化：1. 完成硬件和软件的设计后，需要进行测试和优化，确保红外报警器的性能和稳定性。
2. 可以通过改变灵敏度、延时等参数来对红外报警器进行调试和优化，使其在实际应用中达到较好的效果。
以上是一个简单的红外报警器设计方案，设计者可以根据自己的需求和实际情况进行相应的修改和完善。
设计过程中需要考虑安全性、稳定性和易用性等因素，确保红外报警器在使用中能够准确、可靠地发挥作用。
监控及报警系统设计方案一、引言在当今社会，安全问题日益突出，监控及报警系统成为重要的安全设施之一、本文将介绍一种基于现有科技手段的监控及报警系统设计方案，旨在提高安全防护能力，减少安全风险。
二、系统需求分析1.实时监控：系统需能实时监控被保护区域，捕捉到不符合预设规则的异常行为，如入侵、拆除设备等。
2.录像存档：系统需将监控画面实时录像并存档，以便事后查看分析。
3.报警通知：系统需能及时报警并将报警信息发送给相关人员，包括安保人员、警务部门等。
4.远程监控：系统需支持远程监控，使用户能够通过网络查看监控画面和录像。
5.数据分析：系统需能对监控数据进行分析，提供统计数据和报表，辅助管理决策。
1.硬件设备：系统主要包括监控摄像头、录像设备、传感器、报警设备等。
使用高清晰度的监控摄像头，能够获取更清晰的图像，提高监控的效果。
使用高性能的录像设备，能够实现实时录像和存储大容量的录像数据。
应根据需要选择适当数量的传感器和报警设备，如红外传感器、门磁传感器等，以提高报警准确性。
2.软件平台：为了满足系统需求，需要开发相应的软件平台。
软件平台需要具备以下功能：(1)监控画面实时显示：软件平台需能够实时接收并显示监控画面，同时支持多路视频画面显示，方便用户同时查看多个监控点。
(2)异常检测和报警：软件平台需能对监控画面进行实时分析，检测出异常行为，并触发相应的报警。
可以采用图像识别算法、行为分析算法等进行异常检测。
(3)录像存档和回放：软件平台需实现监控画面录像并存档的功能，同时提供录像回放功能，方便用户事后查看监控数据。
(4)远程监控：软件平台需支持远程监控功能，用户可通过手机、平板电脑等终端设备实时查看监控画面和录像。
(5)数据分析和报表：软件平台需对监控数据进行分析，生成统计数据和报表，提供给管理者作为决策参考。
3.网络和通信：四、系统实施方案1.硬件安装：根据系统需求，将监控摄像头、录像设备、传感器和报警设备等进行布设，确保监控范围和灵敏度达到要求。
《小区安全监控设施施工方案》一、项目背景随着社会的发展和人们生活水平的提高，小区的安全问题越来越受到关注。
为了提高小区的安全性，保障居民的生命财产安全，我们计划在小区内安装安全监控设施，包括摄像头和报警系统。
本小区占地面积较大，有多个出入口和公共区域，人员和车辆流动频繁。
目前小区的安全防范主要依靠保安巡逻，但这种方式存在一定的局限性，无法实现全方位、实时的监控。
因此，安装安全监控设施势在必行。
二、施工目标1. 提高小区的安全防范能力，减少安全事故的发生。
2. 实现对小区内人员和车辆的实时监控，为小区管理提供有力支持。
3. 提供证据，便于事后调查和处理安全事件。
三、施工步骤1. 现场勘查（1）对小区的地形、地貌、建筑物分布等进行详细勘查，确定摄像头和报警系统的安装位置。
（2）检查小区的电力供应、网络布线等情况，为设备的安装做好准备。
2. 设备选型（1）根据小区的实际情况，选择合适的摄像头和报警系统设备。
摄像头应具备高清画质、夜视功能、防水防尘等特点；报警系统应具备灵敏度高、可靠性强等特点。
（2）选择质量可靠、售后服务好的品牌设备，确保设备的稳定性和使用寿命。
3. 线路铺设（1）根据设备的安装位置，铺设视频信号线、电源线和网络线。
线路应尽量避免与强电线路并行，以免受到干扰。
（2）线路铺设应符合国家相关标准和规范，确保安全可靠。
4. 设备安装（1）安装摄像头和报警系统设备。
摄像头应安装在高处，以便覆盖更大的范围；报警系统设备应安装在显眼位置，便于居民操作。
（2）安装设备时应注意固定牢固，避免因震动等原因导致设备损坏。
5. 系统调试（1）对安装好的摄像头和报警系统进行调试，确保设备正常运行。
（2）调试过程中应检查图像质量、报警灵敏度等指标，如有问题及时调整。
6. 系统验收（1）邀请相关部门和专家对安装好的安全监控设施进行验收。
（2）验收合格后，将设备正式投入使用。
四、材料清单1. 摄像头（1）高清网络摄像头若干，根据小区的实际情况确定数量。
小区监控设计方案
目录
1. 设计方案概述
1.1 监控摄像头布置
1.2 视频存储与管理系统
1.3 移动监控应用
2. 设计方案概述
小区监控设计方案是为了提升小区安全性和管理效率而制定的一套系统方案。
通过合理布置监控摄像头、建立视频存储与管理系统以及提供移动监控应用，可以实现全天候监控，并及时发现和处理各类安全问题。
1.1 监控摄像头布置
监控摄像头布置是小区监控系统中至关重要的一环。
应在小区入口、出口、楼道、停车场等重要区域设置监控摄像头，覆盖所有可能发生安全问题的区域。
摄像头应具备高清晰度、夜视功能，确保能够清晰记录画面。
1.2 视频存储与管理系统
视频存储与管理系统是监控系统的核心，可以有效管理监控视频，快速检索需要的录像内容。
建议选择能够持续存储一段时间录像的系统，并设置定期自动删除旧视频以释放存储空间。
1.3 移动监控应用
为方便业主和物业管理人员实时监控小区情况，可以开发移动监控应用。
通过手机或平板等移动设备，用户可以随时随地查看监控画面，并接收报警信息。
移动监控应用应具有稳定性和及时性的特点，方便用户随时掌握小区安全状况。
通过以上三个方面的设计方案，小区监控系统可以更加全面、高效地保障小区安全，提升管理水平。

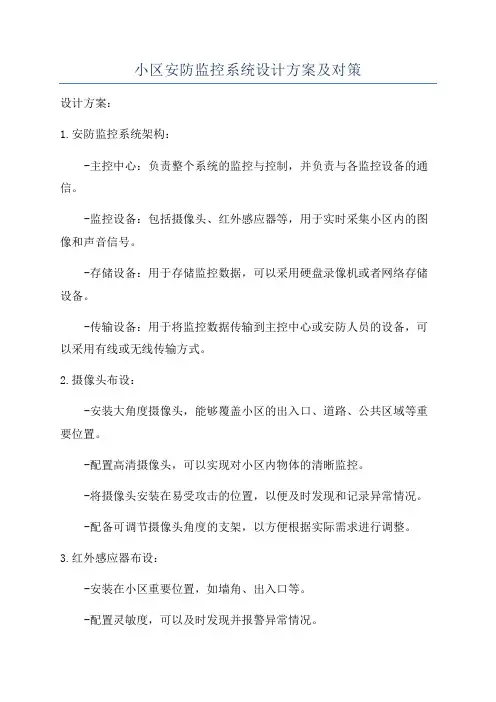

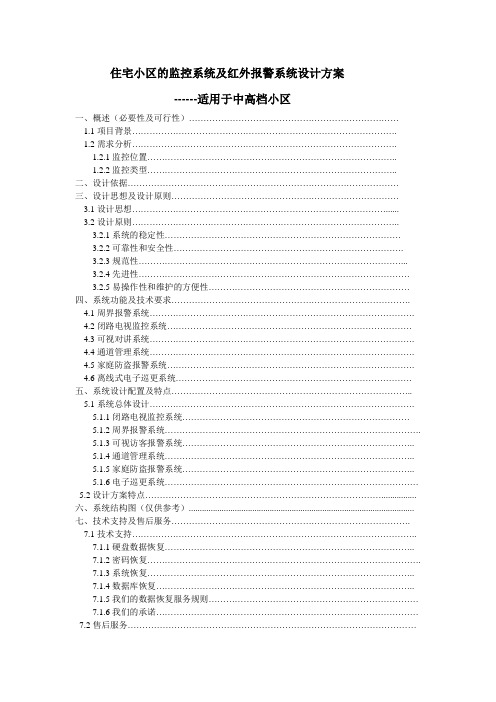

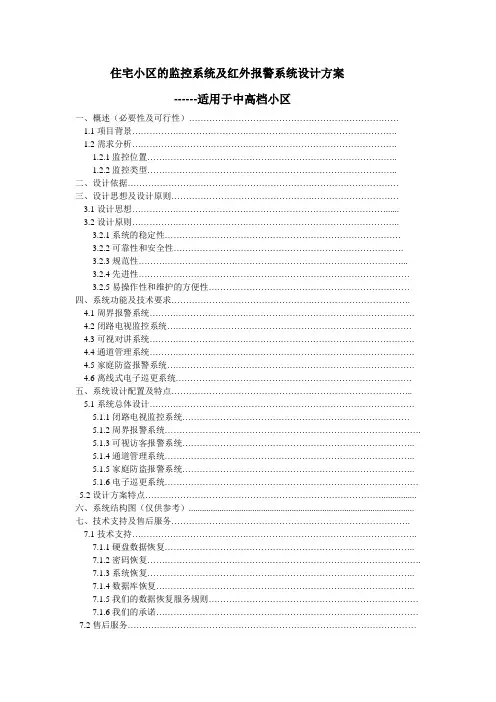

住宅小区的监控系统及红外报警系统设计方案------适用于中高档小区一、概述（必要性及可行性）………………………………………………………………1.1项目背景……………………………………………………………………………….1.2需求分析……………………………………………………………………………….1.2.1监控位置…………………………………………………………………………..1.2.2监控类型…………………………………………………………………………..二、设计依据…………………………………………………………………………………三、设计思想及设计原则……………………………………………………………………3.1设计思想……………………………………………………………………………......3.2设计原则………………………………………………………………………………..3.2.1系统的稳定性………………………………………………………………………3.2.2可靠性和安全性…………………………………………………………………….3.2.3规范性………………………………………………………………………………...3.2.4先进性…………………………………………………………………………………3.2.5易操作性和维护的方便性……………………………………………………………四、系统功能及技术要求……………………………………………………………………….4.1周界报警系统……………………………………………………………………………….4.2闭路电视监控系统…………………………………………………………………………4.3可视对讲系统……………………………………………………………………………….4.4通道管理系统……………………………………………………………………………….4.5家庭防盗报警系统………………………………………………………………………….4.6离线式电子巡更系统………………………………………………………………………五、系统设计配置及特点………………………………………………………………………..5.1系统总体设计……………………………………………………………………………….5.1.1闭路电视监控系统……………………………………………………………………5.1.2周界报警系统…………………………………………………………………………….5.1.3可视访客报警系统……………………………………………………………………..5.1.4通道管理系统…………………………………………………………………………..5.1.5家庭防盗报警系统……………………………………………………………………..5.1.6电子巡更系统……………………………………………………………………………5.2设计方案特点………………………………………………………………………................六、系统结构图（仅供参考）.......................................................................................................七、技术支持及售后服务……………………………………………………………………….7.1技术支持……………………………………………………………………………………..7.1.1硬盘数据恢复…………………………………………………………………………..7.1.2密码恢复………………………………………………………………………………….7.1.3系统恢复………………………………………………………………………………..7.1.4数据库恢复……………………………………………………………………………..7.1.5我们的数据恢复服务规则………………………………………………………………7.1.6我们的承诺………………………………………………………………………………7.2售后服务………………………………………………………………………………………八、总结…………………………………………………………………………………………..九、客户修改意见………………………………………………………………………………..住宅小区的监控及红外报警系统设计方案-----适用于中高档小区一、概述（必要性及可行性）随着改革开放的深入和城乡经济的迅速发展，城市流动人口的大量增加，带来社会许多的不安定因素，治安形势日趋严峻，刑事案件，特别是入室行窃、抢劫等发案率逐年增加。
红外报警监控方案简介红外报警监控方案是一种通过红外技术实现远程监控并报警的安全方案。
该方案利用红外传感器检测周围环境中的红外辐射，当检测到异常情况时，会触发报警系统并通知相关人员。
本文将介绍红外报警监控方案的原理、设计要点以及应用场景。
原理红外报警监控方案的原理基于红外辐射的特性。
红外传感器通过接收周围物体发出的红外辐射，来感知物体的存在与否。
在正常情况下，周围环境的红外辐射与传感器自身的红外辐射保持相对平衡。
当有人、动物或其他物体进入监控范围时，会对红外辐射产生干扰，导致辐射平衡被打破。
传感器会检测到这种变化并将其作为触发报警的信号。
红外报警监控方案通常由以下几个组件组成：1.红外传感器：用于感知周围环境的红外辐射，并将其转化为电信号。
2.控制器：接收红外传感器的信号，并根据预设的规则进行判断和处理。
当检测到异常情况时，触发报警信号。
3.报警器：通过声音、灯光等方式向周围发出警示信号，提醒相关人员发生了异常情况。
4.通知设备：将报警信息发送给相关人员，例如手机、电脑等。
设计要点在设计红外报警监控方案时，需要考虑以下要点：1.监控范围：根据实际应用场景确定监控区域的范围。
不同的场景可能需要不同类型的红外传感器以及不同的布放方式。
2.灵敏度设置：根据实际需求，调整红外传感器的灵敏度。
如果设置过高，可能会频繁触发误报警；如果设置过低，可能无法及时发现真正的异常情况。
3.报警方式：设置适合实际场景的报警方式。
可以通过报警器发出声音、光线或震动信号，也可以通过手机、电脑等通知设备发送消息。
4.报警规则：根据需求设定触发报警的规则。
例如可以设置报警条件为连续触发多次或持续一定时间等。
5.可视化监控：通过配合监控摄像头，可以实现对监控区域的可视化监控。
当发生报警时，可以及时查看监控画面以确认情况。
应用场景红外报警监控方案广泛应用于以下场景：1.公共安全：在公共场所、商场、银行等地方使用红外报警监控系统，可以及时发现入侵者或可疑人员，并采取相应的措施。
红外报警器设计方案一、方案概述本方案设计的是一种基于红外技术的报警器，能够检测环境中的移动物体并发出警报。
该报警器主要用于室内使用，可广泛应用于家庭、办公室、商店等地方，具有较高的安全性和便利性。
二、方案组成1.红外传感器：采用具有高灵敏度和较大探测范围的红外传感器。
该传感器能够检测近距离的热量变化，并将信号转换成电信号输出。
2.控制电路：包括信号放大、滤波和调正等电路，能够将传感器输出的微弱电信号放大并滤波处理后，转换成数字信号。
3.报警器：当控制电路检测到有人经过时，会触发报警器发出声光警报。
声光警报器应设计具有较高的响度，并能够在不同场景下灵活调整。
4.电源电路：使用稳压电源，能够为整个报警器系统提供稳定、持续的电源供应。
三、方案详细设计1. 红外传感器选择：选择具有高灵敏度、大角度探测范围和较低功耗的红外传感器，例如采用新型Pyroelectric传感器。
该传感器可以在环境温度变化下提供稳定的工作性能。
2.控制电路设计：利用运算放大器、滤波器和ADC等电路，对红外传感器输出的微弱电信号进行放大和滤波处理，并将其转换成数字信号进行处理和分析。
3.报警器设计：选择响亮且容易察觉的蜂鸣器和高亮度的LED灯，作为报警器的声光输出装置。
可以根据需要，设计开关来调整报警器的音量和亮度。
4.电源电路设计：选择适当的电源电路，例如开关电源或线性稳压电源，来为整个报警器系统提供稳定可靠的电源。
同时，可以加入电池备用电源，以防止断电情况下无法工作。
5.外壳设计：设计坚固、耐用且美观的外壳，方便安装和携带。
外壳也应具有防水和防尘的功能，以适应不同的工作环境。
四、方案优势1.高灵敏度：采用高灵敏度的红外传感器作为报警器的关键部件，能够准确地检测到环境中的移动物体。
2.低功耗：整个报警器系统设计优化，采用低功耗的红外传感器和控制电路，能够延长电池寿命，减少能源消耗。
3.简单易用：报警器的操作简单，只需打开电源即可工作，没有繁琐的设置过程，使用方便。
小区监控系统设计方案小区监控系统设计方案一、项目背景和目的：随着社会的发展，治安问题日益突出，小区安全问题也逐渐引起人们的关注。
为了确保小区居民的生命财产安全，设计一套小区监控系统，用于监测小区的入口、道路、公共区域等重要场所，提高小区的安全性和管理效率，减少不必要的安全隐患。
二、系统功能需求：1.实时监控功能：监控小区的入口、道路、公共区域等重点区域，实时收集图像和视频数据。
2.报警功能：对异常情况进行自动识别，并及时发出警报，提醒相关人员进行处理。
3.存储功能：将监控数据进行存储，以备查询和回放。
4.远程管理功能：支持远程查看监控画面和控制设备，方便管理人员进行实时监控和管理。
5.数据分析功能：对监控数据进行分析，发现潜在安全隐患，提出改进措施。
三、系统设计方案：1.系统硬件设备：(1)摄像设备：选用高清晰度、低光性能和广角的摄像头，确保图像质量和监控范围。
(2)录像机：采用高存储容量的硬盘录像机，支持长时间的数据存储和回放。
(3)报警设备：安装红外感应器、门禁系统、烟雾报警器等设备，实现对异常情况的监测和报警功能。
(4)网络设备：提供稳定的网络连接，支持远程管理和数据传输。
(5)显示设备：为管理人员提供监控画面的显示设备。
(6)电源设备：为监控系统提供稳定的电源供应。
2.系统软件设备：(1)监控管理软件：用于控制和管理监控设备，支持实时监控、远程查看等功能。
(2)图像识别软件：对监控数据进行分析和识别，发现异常情况并报警。
(3)数据存储与查询软件：将监控数据进行存储，并提供查询和回放功能。
(4)报警管理软件：对异常情况进行报警处理，及时通知相关人员。
(5)数据分析软件：对监控数据进行分析和处理，提供改进措施。
四、系统实施方案：1.确定监控区域和设备布置方案，根据小区的实际情况进行合理安排。
2.安装和调试监控设备，确保设备正常工作和数据准确传输。
3.配置和安装系统软件，实现监控和管理功能。
4.进行系统测试，确保系统各项功能正常运行。

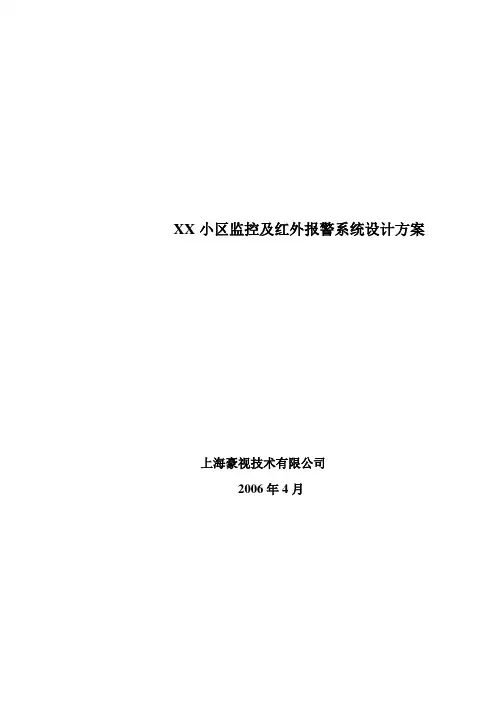

XX小区监控及红外报警系统设计方案上海豪视技术有限公司2006年4月目录一：概述 (1)二：系统功能及技术要求 (1)2.1 周界报警系统： (1)2.2 闭路电视监控系统： (1)三：系统设计方案及特点 (1)3.1 闭路电视监控系统 (1)3.2 周界报警系统 (2)四：网络结构图 (3)五：学校视频监控的拓展应用 (4)5.1考场监控 (4)5.2教学示范 (4)六：联系方式 (4)一：概述一般学校的面积较大，地理环境比较复杂，包括各科系的教学楼、办公楼、实验楼以及学生公寓等，安全防范无法做到周全，也没有足够的人力进行巡视。
为了给老师和学生营造一个安全放心舒适的学习和生活环境，需要建设安全防范系统，同时也对安全防范系统提出了更高的要求。
二：系统功能及技术要求根据学校的地理、区校内建筑物的分布、建筑物的外型等具体特点，我们制定了一个全方位的安全技术防范体系。
本安防系统设计有2个子系统：周界报警系统、闭路电视监控系统。
2.1 周界报警系统：在校区围墙通过安装主动红外探测器及被动红外探测器，实现周界防范功能；2.2 闭路电视监控系统：在校区的主要出入口、主要教学楼和实验室等的各个通道口、体育场所等重要场所设置监控摄像点，使监控中心的保安人员能对校区的各个重要部位的情况了如指掌，并可通过无线对讲机调动巡逻保安人员及时处理问题，也可利用记录下的视频图像对发生过的事情进行取证；。
三：系统设计方案及特点在校区的安防系统建设中，根据安防系统的功能要求及校区的具体情况，进行了系统设计和设备配置，下面为各系统方案及特点3.1 闭路电视监控系统闭路电视监控系统监控点的设置主要考虑要覆盖所有人员和车辆可能活动的公共区域。
前端摄像机选择则要根据现场的具体情况进行合理的配置：主要通道口、校区出入口选用高性能的彩色摄像机，其能满足现场色调丰富的要求。
在有较强逆光环境场合选用动态范围大、逆光补偿能力强的摄像机。
摄像机镜头其选择原则是根据监视的场景或目标的不同选用不同焦距镜头，具体要求是：根据监控点现场光照变化情况分别选用3.5~8mm手动变焦手动光圈和自动光圈镜头。
筑龙网 w w w . z h u l o n g . c o m 小区监控及红外报警系统设计方案上海豪视技术有限公司2006年 4月目录一:概述 (2)二:设计依据 (2)三:设计原则 (2)3.1先进性 (2)3.2扩展性 (2)3.3安全性和可靠性 ....................................................................... 3 四:系统功能及技术要求 . (3)4.1 周界报警系统: (3)4.2 闭路电视监控系统: (3)4.3 可视对讲系统:....................................................................... 3 4.4 通道管理系统:.. (3)4.5 家庭防盗报警系统: (3)4.6 离线式电子巡更系统:................................................................. 4 五:系统设计方案及特点 ................................................................... 45.1 闭路电视监控系统 (4)5.2 周界报警系统 (5)5.3 可视访客对讲系统 ..................................................................... 6 5.4 通道管理系统 . (6)5.5 家庭防盗报警系统 (7)5.6 电子巡更系统 (7)六方案平面图 (7)七结语 ..................................................................................8筑龙网 w w w . z h u l o n g . c o m 一:概述小区的安全对住户来说是尤为重要的一个部分,同时闭路电视监控系统(CCTV 是智能化小区安全防范系统中不可缺少的一个子系统。
XX 小区小区作为将来的高档住宅小区,如何利用有效的技术和设备, 并通过良好的管理,将小区的安全隐患避免掉。
因此我们设计将周边围墙的红外线防越界报警系统和闭路电视监控结合起来,在保安系统的监控中心设数台甚至数十台闭路电视监视器,通过 CCTV 在监控中心可以随时观察到小区人口、主要通道、客梯轿厢以及重要保安部位的动态情况, ,从而保证了小区各主要场所的绝对安全,使 XX 小区小区成为一个真正意义上的安全舒适的高档住宅小区。
二:设计依据1 《入侵探测器通用技术条件》 GB10408.1-89;2 《中华人民共和国安全行业标准》 GA/T70-94 GA/T74-94 GA/T75-94;3 《民用建筑电器设计规范》 JGJ/TI— 92;4 《 30MHz-1GHz 声音和电视信号的电缆分配系统》 GB6510-86;5 《有线电视系统工程技术规范》 GB50200-94;6 《民用闭路电视监视系统工程技术规范》GB50198-94;7 《安全防范工程程序与要求》 GA/T 75-94;8 《工业企业通信接地设计规范》 GBJ779-85;9国外进口件须适用国内相应技术标准; 10 《上海市公共安全技术防范工程管理实施细则》三:设计原则3.1先进性在系统设计中采用目前世界上先进的前端探测设备和主控制台。
按照国际上成熟的系统结构进行工程安装。
3.2扩展性整个系统的设计满足目前各个所在的需要,同时考虑到以后系统升级扩展的需要,我们为系统留有余筑龙网 w w w . z h u l o n g . c o m 地。
在本工程设计中,矩阵的设计已考虑到系统的基本容量,而且系统矩阵的输入输出都还可以扩充。
3.3安全性和可靠性系统设备都选用技术先进、性能可靠的成熟产品,所有这些设备的技术参数都符合国家有关标准的规定。
控制主机的报警程序具有密码保护功能,防止非法修改内部参数;主控设备都具有自动诊断系统故障的能力,便于提前发现设备早期出现的故障,最大限度的保障系统长期安全可靠的运行。
四:系统功能及技术要求根据该小区的地理、区内建筑物的分布、建筑物的外型等具体特点,我们制定了一个全方位的安全技术防范体系。
本安防系统设计有 6个子系统: 周界报警系统、闭路电视监控系统、访客对讲系统、通道管理系统、家庭防盗报警系统、以及离线式电子巡更系统。
4.1 周界报警系统:在小区围墙通过安装主动红外探测器及被动红外探测器,实现周界防范功能;4.2 闭路电视监控系统:在小区的主要出入口、幢楼的各个通道口、电梯轿箱、地下车库等重要场所设置有 220个监控摄像点, 使监控中心的保安人员能对小区的各个重要部位的情况了如指掌,并可通过无线对讲机调动巡逻保安人员及时处理问题,也可利用记录下的视频图像对发生过的事情进行取证;4.3 可视对讲系统:在小区出入口及单元门口安装管理机,首先,小区出入口的保安人员能直接与住户通话,对进入小区的访客进行核查,避免无关人员进入小区,然后住户通过单元门口管理机进一步进行核查;4.4 通道管理系统:直接控制人员可到达的区域;4.5 家庭防盗报警系统:作为小区最后一道防线,对住户的对外门窗进行全方位的防护,并在小区住户设置紧急报警通道;筑龙网 w w w . z h u l o n g . c o m 4.6 离线式电子巡更系统:在小区的重要的设备机房,公共设施及各单元楼层设置巡更点,充分利用电子巡更系统能科学管理及发挥人的机动灵活、反映敏捷、处理及时的作用。
在设备选型上主要考虑可靠、先进、经济合理。
安防系统最重要的是系统设备要运行可靠、稳定。
此外,还要根据小区的建设特点,需要考虑系统的冗余度、易扩展性。
正因为在小区一期时就对系统兼容扩展性十分重视,所以在小区二、三期安防系统扩展建设中没有太大的障碍。
计算机技术及通讯技术的飞速发展对安防系统已经产生了巨大影响, 所以在设备性能上尽量考虑一定的领先性,为以后的系统升级扩展做技术准备。
系统操作要做到最简便化,尽量降低对操作人员的素质要求。
本小区安防系统主要设备全部采用业内知名品牌 , 有效地保证了系统的可靠性。
在系统设计上还要强调人性化, 既要为小区的高水平物业管理提供先进技术手段, 又要考虑安防系统各设备的安装不要对住户的生活造成干扰,或带来不方便。
五:系统设计方案及特点在该小区的安防系统建设中, 根据安防系统的功能要求及小区的具体情况, 进行了系统设计和设备配置,下面为各系统方案及特点5.1 闭路电视监控系统闭路电视监控系统监控点的设置主要考虑要覆盖所有人员和车辆可能活动的公共区域。
前端摄像机选择则要根据现场的具体情况进行合理的配置:在电梯轿箱、地下车库选配松下高清晰黑白摄像机 WV-BP334,充分发挥该黑白摄像机清晰度高、照度要求低的特点。
单元通道口、小区出入口、小区会所选用松下 WV-CP244彩色摄像机, 其能满足现场色调丰富的要求。
在有较强逆光环境场合选用松下 WV-CP464,该型摄像机动态范围大、逆光补偿能力强。
摄像机镜头选用日本 CBC 公司的 COMPUTAR 镜头,其选择原则是根据监视的场景或目标的不同选用不同焦距镜头, 具体要求是:电梯电梯轿箱安装 2.6mm 广角镜头; 车库出入口选用 12mm 自动光圈镜头; 其他部位则根据监控点现场光照变化情况分别选用 3.5~8mm手动变焦手动光圈和自动光圈镜头。
为了增加车库内的监视范围,车库摄像机带有球型云台﹑十倍三可变镜头。
为实现对小区内车道及小区围墙等处的大范围监视, 小区园区摄像机则选用美国 AD 726PS一体化快球,该一体化快球可设置多点预置位,转速快,能实现与周界报警系统的快速联动。
筑龙网 w w w . z h u l o n g . c o m 各摄像机的安装位置及镜头调整一定要达到对有效目标的监视要求,如看人要能识别人的面部特征、对车辆要看清车的牌照。
快球摄像机的安装位置既要实现其最大效能,又要避免产生对住户窥探的嫌疑。
摄像机信号传输考虑到小区面积较大、传输线路较长(最远的监控点超过 500米的特点,视频电缆选用 SYV-75-7型。
另外对于个别信号衰减较大的摄像机配置视频放大补偿器。
摄像机电源由监控中心统一提供 220V AC ,在摄像机安装点进行 220V AC ~24 VAC 电压变换。
监控中心控制切换设备采用美国 AD 公司的 AD-1024矩阵,该矩阵性能稳定,功能强大,其最大可 1,024路视频信号输入、 128路视频信号切换输出。
系统显示采用电视墙方式,在电视墙上共设置 22台14” 松下 WV-BM1410黑白监视器、 4台14”松下 WV-CM1480彩色监视器、 2台20” 松下 WV-CK2020彩色监视器、 5台29” SONY收监两用机。
所有小区车道监视图像通过两台 9画面分割器,将九分割画面显示于两台20” 松下彩色监视器,所有小区 62部电梯摄像机图像通过 5台 16画面分割器显示在五台29”收监两用机上。
电视墙上的14” 黑白 /彩色监视器能实现对所有监控点的图像循环、分组切换显示,而同时操作台上的主监视器可方便地调看任意一路监控点的图像。
矩阵控制器通过 AD-2096报警联动模块与周界报警系统连接,当周界发生报警时,报警系统联动矩阵控制器,将与报警点对应的快球摄像机图像切换到主监视器, ,并可操控快球摄像机旋转到预置的位置, 并同时开启紧急录像机进行录像,如在夜间可同时联动打开辅助灯光。
矩阵控制器通过 RS-232接口与通道管理系统相连,当通道管理系统发生门未关、门被强制打开等等情况时,可联动监控系统的相应摄像机图像能被迅即召回到主监视器显示。
系统视频图像记录考虑到先前采用的模拟长延时录像机仍可使用, 为了不浪费资源, 经统筹考虑将整个系统的重要部位的监视记录采用硬盘录像机,其他部分仍延用原来的长延时录像机。
5.2 周界报警系统该小区围墙长 1.8公里,围墙沿小区外道路自然围砌而成,围墙造型别致。
所以在设计系统方案时既要考虑满足系统功能要求,又要不破坏建筑的风格。
系统前端共安装 60对主动红外对射探测器,在周界水景处安装室外幕帘式被动红外探测器,这样既保证了系统功能,减少了误报,又不致破坏小区景观。
周界报警系统选用美国安定宝 VISTA-120总线制报警系统。
系统由 VISTA-120通信控制主机、信号传输总线、总线防区模块 4293SN 和前端探测器周界探测器组成。
由于小区周界较长,为延伸信号总线系统再增设总线扩展模块 4297。
前端探测器通过总线防区地址模块 4293SN 、经信号总线将报警或故障信号送达系统 VISTA-120通信控制主机。
