第七节 01V型自动变速器的电气检测一、电气/电子部件安装位置01V型自动变速器电气/电子部件见图8-121所示。

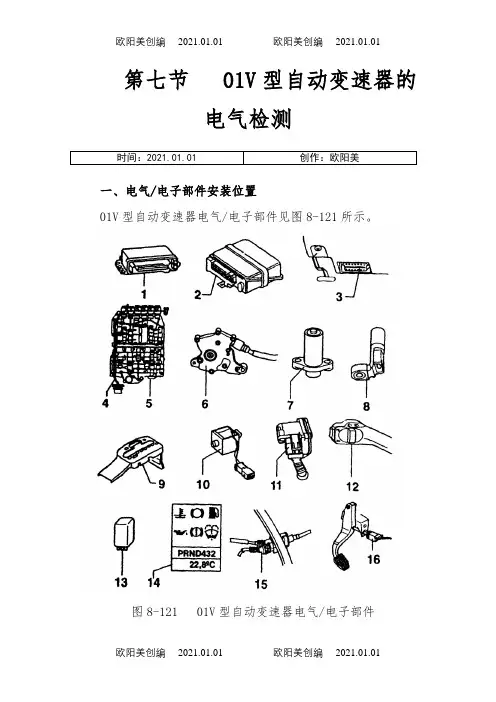

图8-121 01V型自动变速器电气/电子部件1-自动变速器控制单元J217 2-发动机控制单元3-自诊断接口4-变速器内部带有一体的变速器机油温度传感器G93的线束5-滑阀箱6-多功能开关7-变速器输入转速传感器G182 8-变速器转速传感器-G38（同样变速器输出转速传感器G195也用它来标识）通过自诊断来检查，测量变速器输出轴转速9-Tiptronic变速器开关F189 10-变速杆锁死磁铁N110 11-节气门电位计G69（通过发动机控制单元把节气门信号传递给变速器控制单元，此信号只能在测量数据块内检查，如果自诊断时显示有故障，原则上还要对发动机控制单元进行自诊断）12-速度调节装置开关E45位于转向开关上13-起动锁死继电器J207 14-变速杆位置显示Y6 15-强制减档开关F8 16刹车开关F1、控制单元J217的安装位置自动变速器控器J217装在右座前脚部地毯下面，如图8-122所示。

图8-122 自动变速器控制单元J2172、自动变速器控制单元J217的拆装（1）自动变速器控制单元的拆卸将A柱下部的护板和前右门入口区的胶条拆下。

松开右前门坎处的地毯，抬高到20cm。

把位于A处的盒子向上拉出，位于B处的盒子如图8-123所示拉出来。

如图8-124所示，从盒中取出控制单元（箭头）。

朝图8-125所示箭头方向按，拔下控制单元上的插头。

图8-123 拆卸控制单元图8-124 取出控制单元图8-125 拔下插头（2）自动变速器控制单元J217的安装自动变速器控制单元的安装和拆卸顺序相反。

注意检查卡脚螺母1的固定位置（见图8-123）。

安装自动变速器控制单元时应将发动机熄火并等30s 后进行。

3、发动机控制单元的安装位置发动机控制单元的安装位置，位于压力舱左侧电器盒内，如图8-126所示。

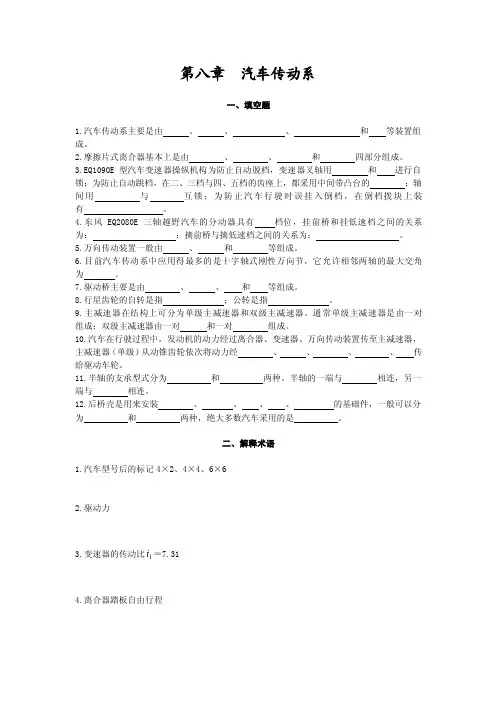

第八章汽车传动系一、填空题1.汽车传动系主要是由、、、和等装置组成。

2.摩擦片式离合器基本上是由、、和四部分组成。

3.EQ1090E型汽车变速器操纵机构为防止自动脱档，变速器叉轴用和进行自锁；为防止自动跳档，在二、三档与四、五档的齿座上，都采用中间带凸台的；轴间用与互锁；为防止汽车行驶时误挂入倒档，在倒档拨块上装有。

4.东风EQ2080E三轴越野汽车的分动器具有档位，挂前桥和挂低速档之间的关系为：；摘前桥与摘低速档之间的关系为：。

5.万向传动装置一般由、和等组成。

6.目前汽车传动系中应用得最多的是十字轴式刚性万向节，它允许相邻两轴的最大交角为。

7.驱动桥主要是由、、和等组成。

8.行星齿轮的自转是指；公转是指。

9.主减速器在结构上可分为单级主减速器和双级主减速器。

通常单级主减速器是由一对组成；双级主减速器由一对和一对组成。

10.汽车在行驶过程中，发动机的动力经过离合器、变速器、万向传动装置传至主减速器，主减速器（单级）从动锥齿轮依次将动力经、、、、传给驱动车轮。

11.半轴的支承型式分为和两种。

半轴的一端与相连，另一端与相连。

12.后桥壳是用来安装、、、、的基础件，一般可以分为和两种，绝大多数汽车采用的是。

二、解释术语1.汽车型号后的标记4×2、4×4、6×62.驱动力3.变速器的传动比1i＝7.314.离合器踏板自由行程5.膜片弹簧6.超速档三、判断题（正确打√，错误打×）1.CA1092和EQ1090E型汽车均使用双片离合器。

（）2.双片离合器有两个从动盘、两个压盘、两个摩擦面。

（）3.在摩擦面压紧力、摩擦面的尺寸、材料的摩擦系数相同的条件下，双片离合器比单片离合器传递的转矩要大。

（）4.摩擦片沾油或磨损过甚会引起离合器打滑。

（）5.分离杠杆内端高低不一致将导致离合器分离不彻底，并且汽车在起步时车身发生颤抖现象。

（）6.离合器在使用过程中，不允许出现摩擦片与压盘、飞轮之间有任何相对滑移的现象。

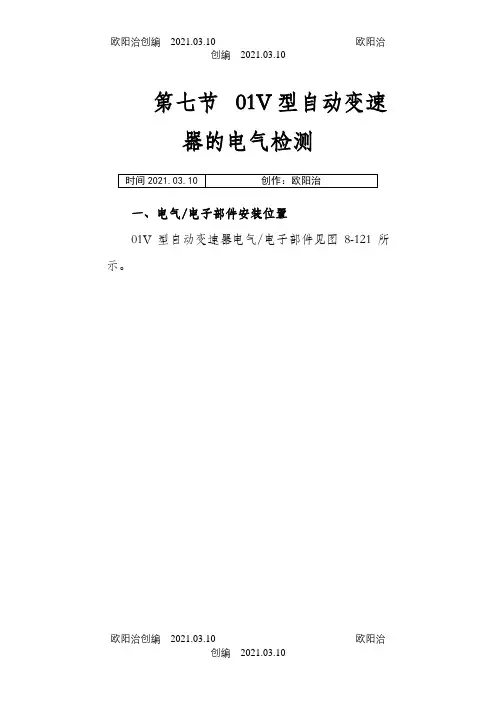

第七节 01V型自动变速器的电气检测时间：2021.01.01 创作：欧阳美一、电气/电子部件安装位置01V型自动变速器电气/电子部件见图8-121所示。

图8-121 01V型自动变速器电气/电子部件1-自动变速器控制单元J217 2-发动机控制单元 3-自诊断接口 4-变速器内部带有一体的变速器机油温度传感器G93的线束 5-滑阀箱 6-多功能开关 7-变速器输入转速传感器G182 8-变速器转速传感器-G38（同样变速器输出转速传感器G195也用它来标识）通过自诊断来检查，测量变速器输出轴转速 9-Tiptronic变速器开关F189 10-变速杆锁死磁铁N110 11-节气门电位计G69（通过发动机控制单元把节气门信号传递给变速器控制单元，此信号只能在测量数据块内检查，如果自诊断时显示有故障，原则上还要对发动机控制单元进行自诊断） 12-速度调节装置开关E45位于转向开关上13-起动锁死继电器J207 14-变速杆位置显示Y6 15-强制减档开关F8 16刹车开关F1、控制单元J217的安装位置自动变速器控器J217装在右座前脚部地毯下面，如图8-122所示。

图8-122 自动变速器控制单元J2172、自动变速器控制单元J217的拆装（1）自动变速器控制单元的拆卸将A柱下部的护板和前右门入口区的胶条拆下。

松开右前门坎处的地毯，抬高到20cm。

把位于A处的盒子向上拉出，位于B处的盒子如图8-123所示拉出来。

如图8-124所示，从盒中取出控制单元（箭头）。

朝图8-125所示箭头方向按，拔下控制单元上的插头。

图8-123 拆卸控制单元图8-124 取出控制单元图8-125 拔下插头（2）自动变速器控制单元J217的安装自动变速器控制单元的安装和拆卸顺序相反。

注意检查卡脚螺母1的固定位置（见图8-123）。

安装自动变速器控制单元时应将发动机熄火并等30s后进行。

3、发动机控制单元的安装位置发动机控制单元的安装位置，位于压力舱左侧电器盒内，如图8-126所示。

哈尔滨应用职业技术学院毕业论文教务处制毕业论文项目表摘要变速器(transmission)是汽车传动系统的主要组成之一。

汽车的实际使用情况非常复杂，如起步、怠速停车、低速或高速行驶、加速、减速、爬坡和倒车等，这就要求汽车的驱动力和车速能在相当大的范围内变化，而目前广泛采用的活塞式发动机的输出转矩和转速变化范围较小。

为了适应经常变化的行驶条件，同时使发动机在有利的工况下(功率较高、油耗较低)工作，在传动系统中设置了变速器.阐述汽车自动变速箱的组成、工作原理；制动器的组成与工作原理；自动变速器档位的使用更加顺畅；从而达到熟练掌握汽车的目的。

日常检测；使汽车寿命更加的延长；从而达到全面保护汽车地目的。

下面介绍自动变速的运用与日常维护和体会。

关键词：汽车；变速箱；原理；日常维护AbstractTransmission (transmission) is a major component of automotive transmission system. Actual use of motor vehicles is very complex, such as start, idle stop, slow or high speed, acceleration, deceleration, climbing, and back and so on, which requires car drivers and speed can change within a large, but is widely piston engine used in the torque and speed range smaller. To meet the constantly changing driving conditions, while the engine in the favorable conditions (higher power, lower fuel consumption) work, set the transmission in drive. Automatic Transmission set up and working principle; brake components and working principle; the use of automatic transmission gear more smoothly; to achieve the purpose of proficiency in the car. Routine testing; make a more extended life of vehicles; to achieve the objective of comprehensive protection for cars to. Here the use of automatic transmission and experience with routine maintenance.Keywords: Automotive; transmission; principle; routine maintenance目录摘要 (I)Abstract (II)目录 (1)第1章绪论 (1)第2章自动变速器的组成与原理 (2)液力变扭器的组成 (2)齿轮变速机构 (2)行星齿轮机构的组成及工作原理 (2)离合器、制动器的组成及工作原理 (3)希普森式行星齿轮变速机构的组成及各挡工作原理 (4)D-1挡工作原理 (4)L挡工作原理 (4)Ｄ－2挡工作原理 (5)控制系统 (6)液控系统原理 (6)电液控自动变速器基本原理 (7)第3章自动变速器档位的使用 (8)9第4章正确维护自动变速器 (11)11经常检查自动变速器油 (11)自动变速器油的更换 (11)检查手动选挡机构 (12)停车挡的制动性能检查 (12)12合理选用 (12)正确加注 (13)油质检查 (13)油温和通气管检查 (13)定期更换 (13)自动变速箱换油不简单 (14)结论 (16)致谢 (17)参考文献 (18)第1章绪论在现在二十一世界汽车已经逐步成为当代的交通工具，同时也是衡量一个国家的经济标准。

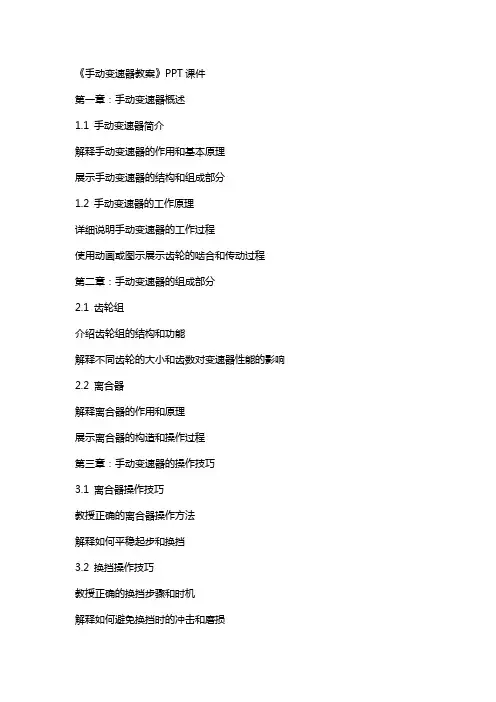

《手动变速器教案》PPT课件第一章：手动变速器概述1.1 手动变速器简介解释手动变速器的作用和基本原理展示手动变速器的结构和组成部分1.2 手动变速器的工作原理详细说明手动变速器的工作过程使用动画或图示展示齿轮的啮合和传动过程第二章：手动变速器的组成部分2.1 齿轮组介绍齿轮组的结构和功能解释不同齿轮的大小和齿数对变速器性能的影响2.2 离合器解释离合器的作用和原理展示离合器的构造和操作过程第三章：手动变速器的操作技巧3.1 离合器操作技巧教授正确的离合器操作方法解释如何平稳起步和换挡3.2 换挡操作技巧教授正确的换挡步骤和时机解释如何避免换挡时的冲击和磨损第四章：手动变速器的维护和故障排除4.1 手动变速器维护的重要性强调定期维护和检查的重要性解释维护间隔和常规检查项目4.2 手动变速器故障排除介绍常见的手动变速器故障现象教授如何诊断和解决这些问题第五章：手动变速器的安全驾驶5.1 安全驾驶习惯强调安全驾驶的重要性教授如何正确使用手动变速器提高行车安全5.2 紧急情况处理解释在紧急情况下如何使用手动变速器教授如何在紧急情况下安全停车第六章：手动变速器性能测试6.1 测试设备与方法介绍手动变速器性能测试所需的设备和工具详细说明测试方法和操作步骤6.2 测试结果分析教授如何解读测试结果解释测试数据对变速器性能评估的作用第七章：手动变速器维修与改装7.1 维修工具与设备介绍手动变速器维修所需的工具和设备强调安全操作和正确使用工具的重要性7.2 变速器改装解释手动变速器改装的原理和适用场景教授如何进行改装操作和调整第八章：手动变速器在赛车运动中的应用8.1 赛车手动变速器特点介绍赛车手动变速器与民用变速器的差异强调赛车变速器在性能和耐久性方面的要求8.2 赛车手动变速器调校与驾驶技巧教授赛车手动变速器的调校方法解释赛车驾驶中手动变速器使用的特殊技巧第九章：手动变速器环保与节能9.1 手动变速器与环保讨论手动变速器在降低排放和提高燃油经济性方面的优势强调手动变速器对环境保护的贡献9.2 手动变速器节能驾驶技巧教授如何通过手动变速器驾驶节省燃油强调节能驾驶的重要性第十章：手动变速器的未来发展10.1 新技术在手动变速器中的应用介绍当前手动变速器技术的发展趋势展示新型手动变速器技术的优势和应用场景10.2 手动变速器的市场前景分析手动变速器在全球汽车市场的前景讨论手动变速器在未来汽车产业发展中的地位和作用重点和难点解析1. 手动变速器的工作原理与组成部分：理解齿轮组的啮合过程和离合器的工作机制是掌握手动变速器操作的关键。

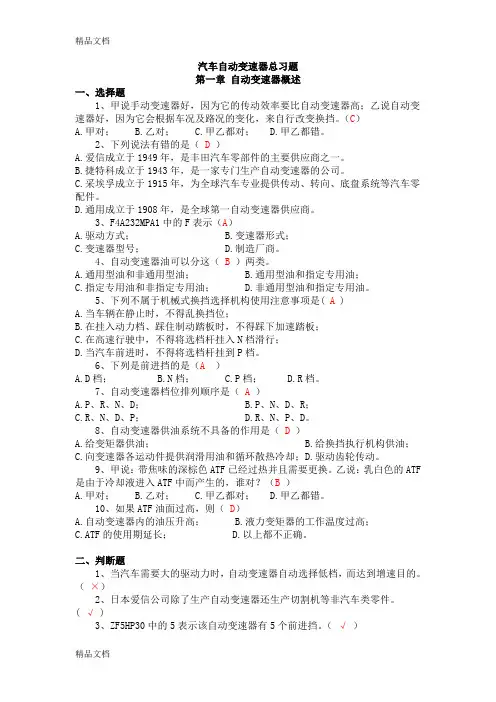

汽车自动变速器总习题第一章自动变速器概述一、选择题1、甲说手动变速器好，因为它的传动效率要比自动变速器高；乙说自动变速器好，因为它会根据车况及路况的变化，来自行改变换挡。

（C）A.甲对；B.乙对；C.甲乙都对；D.甲乙都错。

2、下列说法有错的是（D）A.爱信成立于1949年，是丰田汽车零部件的主要供应商之一。

B.捷特科成立于1943年，是一家专门生产自动变速器的公司。

C.采埃孚成立于1915年，为全球汽车专业提供传动、转向、底盘系统等汽车零配件。

D.通用成立于1908年，是全球第一自动变速器供应商。

3、F4A232MPA1中的F表示（A）A.驱动方式；B.变速器形式；C.变速器型号；D.制造厂商。

4、自动变速器油可以分这（B）两类。

A.通用型油和非通用型油；B.通用型油和指定专用油；C.指定专用油和非指定专用油；D.非通用型油和指定专用油。

5、下列不属于机械式换挡选择机构使用注意事项是( A )A.当车辆在静止时，不得乱换挡位；B.在挂入动力档、踩住制动踏板时，不得踩下加速踏板；C.在高速行驶中，不得将选档杆挂入N档滑行；D.当汽车前进时，不得将选档杆挂到P档。

6、下列是前进挡的是（A）A.D档；B.N档；C.P档；D.R档。

7、自动变速器档位排列顺序是（A）A.P、R、N、D；B.P、N、D、R；C.R、N、D、P；D.R、N、P、D。

8、自动变速器供油系统不具备的作用是（D）A.给变矩器供油；B.给换挡执行机构供油；C.向变速器各运动件提供润滑用油和循环散热冷却；D.驱动齿轮传动。

9、甲说：带焦味的深棕色ATF已经过热并且需要更换。

乙说：乳白色的ATF 是由于冷却液进入ATF中而产生的，谁对？（B）A.甲对；B.乙对；C.甲乙都对；D.甲乙都错。

10、如果ATF油面过高，则（D）A.自动变速器内的油压升高；B.液力变矩器的工作温度过高；C.ATF的使用期延长；D.以上都不正确。

二、判断题1、当汽车需要大的驱动力时，自动变速器自动选择低档，而达到增速目的。

汽车电器与电子技术作业参考答案目录绪论和蓄电池 (2)第三章作业 (8)第四章作业 (11)第五章作业： (15)第六章作业 (17)第七章悬架 (19)第八章作业 (20)第九章作业 (20)第十章作业 (22)第十一章作业 (23)第十二章作业 (24)第十三章作业 (26)绪论和蓄电池1汽车电器设备的特点：低压、直流、单线制、负极搭铁2汽车电源系统由（蓄电池）和（发电机）组成。

3蓄电池的作用：起动时供电；发电机发电不足时供电；发电机过载时供电；吸收瞬变过电压；4蓄电池的组成（填空）。

：极板组、隔板、电解液、外壳等5蓄电池的化学反应方程式（填空）。

PbO2+Pb+2H2SO4充电放电→2PbSO4+2H2O6画图分析铅蓄电池的充、放电特性。

见教材18页图2-10和图2-11。

充电特性：分析由于恒流充电，单位时间内所生成的硫酸量相等，所以电解液相对密度随时间逐渐上升。

蓄电池的端电压在充电开始后迅速上升，（这是因为充电时活性物质和硫酸的化学作用，首先是在极板的孔隙中进行的，生成的硫酸使电解液的相对密度增大，故端电压迅速上升）。

新生成的硫酸不断的向周围扩散，当继续充电至极板孔隙内析出的硫酸量与扩散的硫酸量达到平衡时，蓄电池的电压随着电解液相对密度的上升而相应增高。

充电接近终了时，蓄电池端电压达到2.3V-2.4V时极板上的活性物质几乎全部恢复位二氧化铅和铅，继续通电电解液中的水开始分解，产生氢气和氧气，以气泡形式剧烈放出，出现“沸腾”状态。

因为氢离子在极板上与电子结合不是瞬时而是缓慢的，于是靠近负极板积存大量的正离子H+，使溶液和极板之间产生附加电位差约0.33V，因而单格电压升高到2.7V左右。

放电特性：分析由于放电过程中，电流是恒定的，单位时间内所消耗的硫酸量是相同的。

所以电解液的密度沿直线下降。

（2）端电压放电开始时，其端电压从2.1V，迅速下降，这是由于极板孔隙中的硫酸迅速消耗，比重降低的缘故。

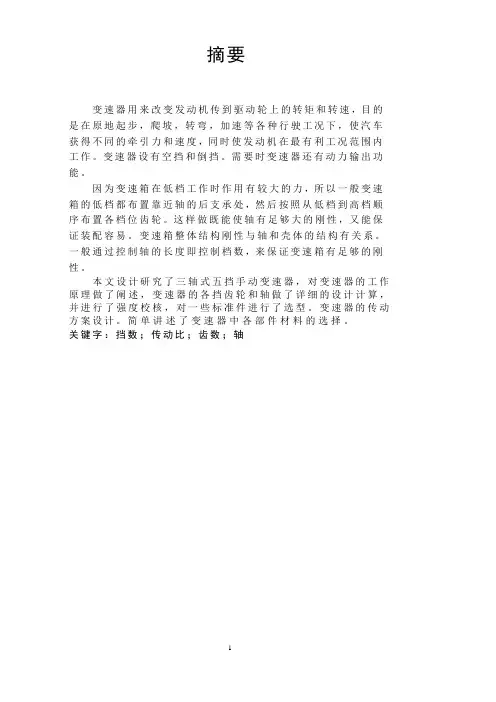

摘要变速器用来改变发动机传到驱动轮上的转矩和转速，目的是在原地起步，爬坡，转弯，加速等各种行驶工况下，使汽车获得不同的牵引力和速度，同时使发动机在最有利工况范围内工作。

变速器设有空挡和倒挡。

需要时变速器还有动力输出功能。

因为变速箱在低档工作时作用有较大的力，所以一般变速箱的低档都布置靠近轴的后支承处，然后按照从低档到高档顺序布置各档位齿轮。

这样做既能使轴有足够大的刚性，又能保证装配容易。

变速箱整体结构刚性与轴和壳体的结构有关系。

一般通过控制轴的长度即控制档数，来保证变速箱有足够的刚性。

本文设计研究了三轴式五挡手动变速器，对变速器的工作原理做了阐述，变速器的各挡齿轮和轴做了详细的设计计算，并进行了强度校核，对一些标准件进行了选型。

变速器的传动方案设计。

简单讲述了变速器中各部件材料的选择。

关键字：挡数；传动比；齿数；轴AbstractTransmission to change the engine reached on the driving wheel torque and speed, is aimed at marking start, climbing, turning, accelerate various driving conditions, the car was different traction and speed Meanwhile engine in the most favorable working conditions within the scope of the work. And the trans mission in neutral gear with reverse gear. Transmission also need power output function.Gearbox because of the low-grade work at a larger role, In general, the low-grade gearbox layout are close to the axis after support, Following from low-grade to high-grade order of the layout of stalls gear. This will not only allow axis ar e large enough for a rigid, but also ensures easy assembly. Gear box overall structure and rigid axle and the shell structure of relations. Generally through the control shaft length control over several stalls to ensure that adequate gear box rigid.This paper describes the design of three-axis five block manual trans mission, the transmission principle of work elaborated, Transmission of the gear shaft and do a detailed design, and the intensity of a school. For some standard parts for the selection. Transmission Trans mission program design. A brief description of the trans mission of all components of the material choice.Keywords : block; Transmission ratio; Teeth; Axis目录第1章绪论 (1)第2章总体方案设计 (3)2.1 汽车参数的选择 (3)2.2 变速器设计应满足的基本要求 (3)第3章变速器传动机构布置方案 (4)3.1 传动机构布置方案分析 (4)3.1.1 固定轴式变速器 (4)3.1.2 倒挡布置方案 (6)3.1.3 其他问题 (8)第4章零部件结构方案分析 (9)4.1 齿轮形式 (9)4.2 换挡机构形式 (9)4.3 变速器轴承 (11)第5章变速器设计和计算 (13)5.1 挡数 (13)5.2 传动比范围 (13)5.3 中心距A (14)5.4 外形尺寸 (14)5.5 轴的直径 (14)5.6 齿轮参数 (15)5.6.1 模数的选取 (15)5.6.2 压力角α (16)5.6.3 螺旋角β (16)5.6.4 齿宽b (17)5.6.5 变位系数的选择原则 (18)5.7 各挡齿轮齿数的分配 (19)5.7.1 确定一挡齿轮的齿数 (20)5.7.2 对中心距进行修正 (20)5.7.3 确定常啮合传动齿轮副的齿数 (21)5.7.4 确定其他各挡的齿数 (21)5.7.5 确定倒挡齿轮齿数 (22)第6章变速器的校核 (23)6.1 齿轮的损坏形式 (23)6.2 齿轮强度计算 (23)6.2.1 齿轮弯曲强度计算 (24)6.2.2 轮齿接触应力计算 (26)6.2.3 轴的强度计算……………………………………………….错误！未定义书签。

第一章测试1【判断题】(1分)自动变速器都是无级变速的。

A.错B.对2【判断题】(1分)与手动变速器相比，自动变速器的传动效率更高。

A.错B.对3【判断题】(1分)自动变速器采用的都是行星齿轮机构。

A.对B.错4【判断题】(1分)现在汽车上使用的自动变速器都是电控自动变速器。

A.对B.错5【多选题】(1分)自动变速器的优点有（）A.发动机和传动系统寿命高B.传动效率高C.安全性好D.驾驶性能好第二章测试1【单选题】(1分)下列哪一项不是自动变速器的系统组成部分（）A.电子控制系统B.液力变矩器C.锁止离合器2【单选题】(1分)关于换挡执行机构的组成，下列哪一项是正确的（）A.行星齿轮、离合器、制动器B.制动器、锁止离合器、单向离合器C.离合器、制动器、单向离合器3【单选题】(1分)自动变速器主要依据哪两个信号控制换挡（）A.电磁阀信号和挡位信号B.车速信号节气门开度信号C.油压信号和车速信号4【单选题】(1分)液力变矩器的安装位置是在（）A.发动机和离合器之间B.离合器和变速器之间C.发动机和变速器之间5【单选题】(1分)下列哪项不是液压系统的组成部分（）A.锁止电磁阀B.油泵C.手控阀第三章测试1【单选题】(1分)锁止离合器使用减振器的目的是（）A.衰减振动B.抵消测向力C.增加扭矩D.起步平稳2【单选题】(1分)结构上液力变矩器和液力耦合器相比多了一个()。

A.导轮B.太阳轮C.涡轮D.泵轮3【单选题】(1分)液力变矩器的三个基本元件是（）A.锁止离合器、涡轮、导轮B.泵轮、涡轮、飞轮C.泵轮、涡轮、导论D.泵轮、锁止离合器、涡轮4【单选题】(1分)液力变矩器中导轮支撑在什么零件上（）A.输出轴上B.油泵壳体上C.飞轮上D.输入轴上5【单选题】(1分)液力变矩器中动力输入的元件是()A.泵轮B.飞轮C.导轮D.蜗轮第四章测试1【单选题】(1分)下列哪一项不是单排行星齿轮机构的组成部分（）A.行星架B.太阳轮C.单向离合器2【单选题】(1分)自动变速器中辛普森机构的特点是前后两个行星排共用一个（）A.太阳轮B.齿圈C.行星轮3【单选题】(1分)自动变速器中超速档的传动比（）A.等于1B.大于1C.小于14【单选题】(1分)在行星齿轮机构中，下面哪一项和传动比无关（）A.行星架B.行星轮C.齿圈5【单选题】(1分)如果单排行星齿轮机构中的太阳轮被固定，齿圈为主动件，行星架为从动件，则下列说法正确的是（）A.不能输出动力B.减速传动C.主从动件旋向相反第五章测试1【单选题】(1分)关于单项离合器说法正确的是()A.单向锁止B.顺时针方向锁止C.传递扭矩2【单选题】(1分)离合器的活塞止回阀的作用是（）A.使离合器接合平顺、柔和B.使离合器分离迅速、彻底C.减少离合器接合时的冲击载荷3【单选题】(1分)单项离合器安装时应注意（）A.要注意方向B.要逆时针方向安装C.要顺时针方向安装4【单选题】(1分)离合器传递转矩的大小和下列哪项因素无关。

自动变速器原理与检修教案(一)
自动变速器原理与检修教案(二)
自动变速器原理与检修教案(三)
自动变速器原理与检修教案（四）
自动变速器原理与检修教案（五）
自动变速器原理与检修教案（六）
自动变速器原理与检修教案（七）
自动变速器原理与检修教案（八）
自动变速器原理与检修教案（九）
自动变速器原理与检修教案（十）
自动变速器原理与检修教案（十一）
自动变速器原理与检修教案（十二）
自动变速器原理与检修教案（十四）
自动变速器原理与检修教案（十五）
自动变速器原理与检修教案（十六）。
