SDH光传输网络管理配置

浅谈SDH光纤传输网优化及应用随着电力SDH 光纤传输网不断扩展，产生网络优化问题，本文介绍了基于SDH 的MSTP 技术，对其进行分析，指出其是光缆网完善策略的关键技术。

标签：电力通信SDH 网络优化光纤传输一、引言随着电网结构的日益复杂、厂站数目和业务种类不断增加、视频监控等大容量数据业务的需求，在更高的网络可靠性要求下，现有传输网网络结构和容量将面临巨大压力，亟需对其进行优化和调整。

二、基于SDH的MSTP技术简介同步数字体系（SynchronousDigitalHierarchy，SDH）是将复接、线路传输及交换功能融为一体，并由统一网管系统操作的综合信息传送网络。

具有全球统一的网络节点接口和标准的信息结构等级同步传送模块（STM-N），提供155×NMbit/s的传输速率，可以复接2，34，140Mbit/s等低速支路信号，以其安全、可靠、准时、便于维护的优点在电力通信骨干网中得到广泛应用。

MSTP技术支持话音、视频、数据等多种业务，提供丰富的业务（TDM、ATM或以太网业务等）接口，通过更换接口模块适应业务的发展变化，是成功解决传输网接入层多业务传送的主要方法，不仅满足电网通信业务多样化要求，也满足了电网通信的高可靠性和高QoS的保证。

三、SDH光纤传输网现状分析电力通信网基础薄弱、资源匮乏，在早期建设不足和光传输网复杂的情况下，电力通信网的问题日益凸显，传输A网主要存在以下问题。

（1）网络层次不清晰、拓扑结构欠合理。

由于受到地理环境、资金、技术等条件限制，部分站点之间早期架设的光缆纤芯数量多为12芯，甚至为8芯，加上电力光纤通信采用单向通信方式，纤芯占用率高，使纤芯资源更紧张。

同时，业务汇聚点至地调光缆通道过少，导致业务过于集中在个别站点，一旦两者间光缆出现故障，将出现大范围的生产业务中断。

（2）设备配置不合理、传输容量低。

网内设备具有2.5Gbit/s交叉容量，但传输A网骨干层2条成环链路最大带宽仅为622Mbit/s，其他链路带宽均为155Mbit/s，光纤带宽利用率低。

实验二 SDH光传输点对点组网配置实验专业：通信工程班级：通信111姓名：张萍学号：2011136129一、实验目的通过本实验了解2M业务在点对点组网数据配置。

二、实验器材1、OSN1500B传输设备1套、METRO1000设备1套2、实验用维护终端若干。

三、实验原理1、采用点对点组网方式时，需要两套SDH设备。

2、本实验设备间光纤实际连接图如下：3、ODF光纤配线架连接示意图如下：四、实验步骤1、首先按照业务要求准备好配置数据脚本SDH1配置：#1:login:"szhw","nesoft";:cfg-init-all;:cfg-set-devicetype: OptiXOsn1500,1500B;:cfg-set-nename:64,"SDH1";:cfg-add-board:5,ssq1sl4:6,ssr1eft4:7,ssr1pl1:9,ssr1eow:10,aux:12 ,ssn1sl4:13,ssn1sl4:81,ssq2ecxl:83,gscc:18&&19,piu:20,ssr1fan;:cfg-set-telnum:9,1,101;:cfg-set-meetnum:9,999;:cfg-set-lineused:9,13,1,used;:cfg-set-meetlineused:9,13,1,used;:cfg-set-synclass: 81,1,0xf101;:cfg-add-xc:0,7,1&&2,0,0,13,1,1,1&&2,vc12;:cfg-add-xc:0,13,1,1,1&&2,7,1&&2,0,0,vc12;:cfg-verify;:cfg-get-nestate;:logout;将以上命令行编辑成一个文本文件：如“SDH1.txt”SDH2配置：#2:login:"szhw","nesoft";:cfg-init-all;:cfg-set-devicetype:OptiXM1000V300,subrackI;:cfg-set-nename:64,"SDH2";:cfg-add-board:5,oi4d:6,sp2d:3,eft;:cfg-set-telnum:14,1,102;:cfg-set-meetnum:14,999:cfg-set-lineused:14,5,1,used;:cfg-set-meetlineused:14,5,1,used;:cfg-set-synclass:13,2,0x0501,0xf101;:cfg-add-xc:0,6,1&&2,0,0,5,1,1,1&&2,vc12;:cfg-add-xc:0,5,1,1,1&&2,6,1&&2,0,0,vc12;:cfg-verify:cfg-get-nestate;:logout将以上命令行编辑成一个文本文件：如“SDH2.txt”2、数据准备完成后通过EB平台对SDH进行配置（注：老师先启动EB服务器的验证模式）（1）在Windows2000的桌面上双击快捷图标，成功启动Ebridge 软件后，出现如图一所示的界面。

一、 填空题1.SDH的四种开销分别是：（）开销、（）开销、（）开销、（）开销。

2.SDH系统的VC-12通道的在线监测采用的方式是（）3.STM-N帧中单独一个字节的比特传输速率是（）4.STM－N 帧中再生段DCC 的传输速率为（）；复用段DCC 的传输速率为（）5.SDH光信号的码型是（）码。

6.一个E1的帧长为（）个bit。

7.DCC通道速率总共（）kbit/s8.传输网络中常见的网元有（），（），（）和（）9.在SDH的DCC通道中，（）是再生段数据通信通路，速率为192kbit/s，用于再生段终端间传送 OAM信息；（）是复用段数据通信通路，共576kbit/s,用于在复用段终端间传送 OAM信息。

10.据SDH网络的性能、可靠性和经济性，基本的网络拓扑有五种类型，分别是（）、（）、（）、（）和（）。

11.V C-12的一个复帧由_______字节组成。

12.我国采用的同步复用过程为____的同步复用过程。

13.在网络的主从同步方式中，节点从时钟通常有正常工作模式、_______和_______三种工作模式。

14.一个VC－4可容纳________TUG－3，一个TUG－3可容纳________TUG－2。

二、选择题1、下面几种保护倒换环中，（）无需要启动APS协议。

A、二纤单向通道倒换B、二纤双向复用段倒换环C、二纤单向复用段倒换环D、四纤双向复用段倒换环2、传送网主要指（）功能意义上的网络。

A、实际B、逻辑C、设计D、研究3、STM-16最多有（）个2Mb/s接口。

A、1000B、1500C、1100D、10084、按功能从下至上可以将SDH传输系统分为（）。

A、电路层、通道层、物理层、段层；B、通道层、物理层、段层、电路层；C、物理层、段层、通道层、电路层；D、物理层、通道层、段层、电路层；5、全光通信系统是指（）的光纤通信系统。

A、在光纤通信设备之间传输光信号系统B、整个系统都采用光信号传输C、在光纤线路中采用光放大器。

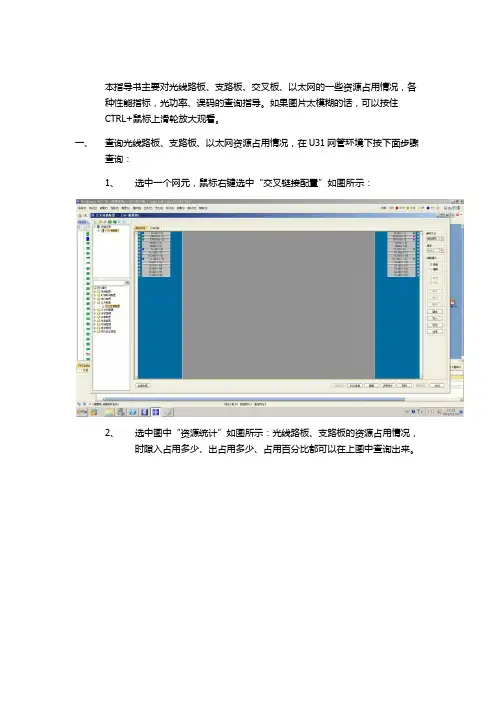

本指导书主要对光线路板、支路板、交叉板、以太网的一些资源占用情况，各种性能指标，光功率、误码的查询指导。

如果图片太模糊的话，可以按住CTRL+鼠标上滑轮放大观看。

一、查询光线路板、支路板、以太网资源占用情况，在U31网管环境下按下面步骤查询：1、选中一个网元，鼠标右键选中“交叉链接配置”如图所示：2、选中图中“资源统计”如图所示：光线路板、支路板的资源占用情况，时隙入占用多少、出占用多少、占用百分比都可以在上图中查询出来。

二、交叉版时分资源查询1、选中一个网元双击打开设备机架图，选择CS板，右键“子板管理”2、选择TCS板卡再按右键选择“属性”选择“单板配置参数”，可以看到时分模块的参数是多少，如下图所示就是“32x32“3、选中一个网元，鼠标右键选中“交叉链接配置”如图所示：4、选中图中“时分查看“如图所示：就能看到占用的时分资源，以下图为例”入的AUG 14、出的AUG是17“就是”14x17“三、光功率的查询1、由于部分的设备限制，只能S385、S200和S300 2.5G光板能在网管上查询设备光功率。

2、选中一个网元双击打开设备机架图，然后选择你需要查看的光板点击右键选择“当前光功率“3、如图所以就能看到该光板的”输出光功率“”输入光功率“是多少。

四、设备误码性能指标查询1、选中一个网元双击打开设备机架图，选择你要查询的板件，下面以OL16光板为例，选中你要查询的光板点击右键，选择“当前性能“。

2、如图性能记数器勾选“SDH/CTN“3、如图所示，就是这个OL16光板的各种性能指标参数，从这个指标我们能看出这个光板存在VC4远端背景块误码（FEBBE）,VC4远端误块秒(FEES),说明这个光方向的收光质量不好。

4、对于支路板、以太网单板同理查询。

SDH光传输设备组⽹设计摘要摘要同步数字体系（Synnchronous Digital Hierarchy SDH）是⼀种新的传输体制，⼴泛地运⽤于实⽤的光纤通信系统中。

⾼度发达的信息社会要求通信⽹能提供多种多样的电信业务，通过通信⽹传输、交换、处理的信息量将不断增⼤，这就要求现代化的通信⽹向数字化、综合化、智能化和个⼈化⽅向发展，随着系统容量的不断提⾼，电⼦器件处理信息的速率还远远低于光纤所能提供的巨⼤负荷量的⽭盾就更加显现。

为了进⼀步满⾜各种宽带业务对⽹络容量的需求，进⼀步挖掘光纤的频带资源，充分利⽤SDH同步复⽤、标准化的光接⼝、强⼤的⽹管能⼒、灵活⽹络拓扑能⼒和⾼可靠性，开发和使⽤新型光纤通信系统将成为未来的趋势。

本⽂以SDH的传输原理为基础，通过中国华为公司所研制的最新⼀代SDH智能光传输设备—OPTIX OSN为基础，设计了⼀个以三台设备为基本⽹元的简单的链型传输⽹络，通过实验室的运⾏和测试，可以实现异地之间的通信业务的上传下载传输。

关键字：SDH，⽹络，光传输，STM-N,组⽹，复⽤，光接⼝ABSTRACTABSTRACTDigital synchronous Digital system (Synnchronous Hierarchy SDH) is a kind of new transmission system, is widely used in practical optical fiber communication system. Highly developed the information society for network can provide varied telecommunication business, through the network transmission and exchange, processing of information will continue to increase, this requires modern communications network to the digital, integrated, intelligent and personalization direction, with the continuous improvement of the system capacity, rate of processing information electronic devices are still far lower than fiber can provide the huge contradiction is more load appeared. In order to further meet various broadband business demand for network capacity, further mining fiber band resources, make full use of SDH synchronous multiplexing, standardization of light interface, powerful network management ability, flexible network topology ability and high reliability, the development and use of new fiber communications systems will become the trend of the future. Based on SDH transmission principle as the foundation, which is developed by China huawei company of the latest generation of SDH intelligent optical transmission equipment - OPTIX OSN as the foundation, the design a to three equipment for the basic nets yuan simple chain type transmission network, through laboratory operation and test, can realize the communication between the different business uploads and downloads transmission.Keyword:SDH，network，optical transmission，STM-N，networking，reuse，Light interface⽬录第⼀章引⾔ (1)1.1选题背景 (1)1.2研究⽬标和意义 (1)第⼆章SDH原理 (2)2.1 SDH信号的帧结构和复⽤步骤 (2)2.1.1 SDH信号的帧结构 (2)2.1.2 SDH的复⽤步骤 (5)2.2 SDH设备的逻辑组成 (5)2.2.1 SDH⽹络的常见⽹元 (5)2.2.2 SDH设备的逻辑功能块 (7)2.3 SDH⽹络结构和⽹络保护机理 (9)2.3.1基本的⽹络拓扑结构 (9)2.3.2 ⾃愈⽹ (10)2.4 SDH⽹的特点 (12)2.5 SDH传输过程 (13)第三章硬件结构、设备简介 (15)3.1 SDH设备总体介绍 (15)3.2 T2000⽹管系统介绍 (15)3.2.1 T2000⽹管的特点 (15)3.2.2 单站配置 (16)第四章拓扑结构 (18)4.1⽹络拓扑结构图 (18)4.2⽹管实现 (19)4.2.1 组⽹器材 (19)4.2.2内容说明 (20)4.2.3 T2000⽹管实现 (20)第五章结论 (36)5.1 设计总结 (36)参考⽂献.... . (37)致谢 (38)第1章引⾔第⼀章引⾔1.1选题背景随着⼈们⽣活品质的不断提⾼，对通信也提出了更⾼的要求。

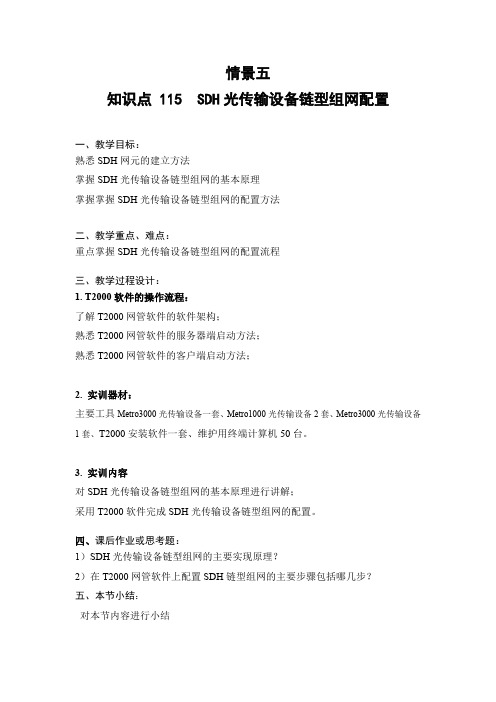

情景五
知识点 115 SDH光传输设备链型组网配置
一、教学目标：
熟悉SDH网元的建立方法
掌握SDH光传输设备链型组网的基本原理
掌握掌握SDH光传输设备链型组网的配置方法
二、教学重点、难点：
重点掌握SDH光传输设备链型组网的配置流程
三、教学过程设计：
1. T2000软件的操作流程：
了解T2000网管软件的软件架构；
熟悉T2000网管软件的服务器端启动方法；
熟悉T2000网管软件的客户端启动方法；
2. 实训器材：
主要工具Metro3000光传输设备一套、Metro1000光传输设备2套、Metro3000光传输设备1套、T2000安装软件一套、维护用终端计算机50台。

3. 实训内容
对SDH光传输设备链型组网的基本原理进行讲解；
采用T2000软件完成SDH光传输设备链型组网的配置。

四、课后作业或思考题：
1）SDH光传输设备链型组网的主要实现原理？
2）在T2000网管软件上配置SDH链型组网的主要步骤包括哪几步？
五、本节小结：
对本节内容进行小结。

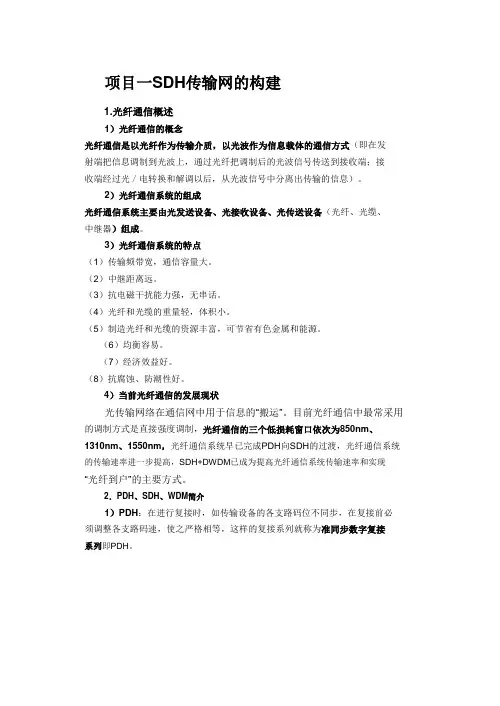

项目一SDH传输网的构建1.光纤通信概述1）光纤通信的概念光纤通信是以光纤作为传输介质，以光波作为信息载体的通信方式（即在发射端把信息调制到光波上，通过光纤把调制后的光波信号传送到接收端；接收端经过光／电转换和解调以后，从光波信号中分离出传输的信息）。

2）光纤通信系统的组成光纤通信系统主要由光发送设备、光接收设备、光传送设备（光纤、光缆、中继器）组成。

3）光纤通信系统的特点（1）传输频带宽，通信容量大。

（2）中继距离远。

（3）抗电磁干扰能力强，无串话。

（4）光纤和光缆的重量轻，体积小。

（5）制造光纤和光缆的资源丰富，可节省有色金属和能源。

（6）均衡容易。

（7）经济效益好。

（8）抗腐蚀、防潮性好。

4）当前光纤通信的发展现状光传输网络在通信网中用于信息的“搬运”。

目前光纤通信中最常采用的调制方式是直接强度调制，光纤通信的三个低损耗窗口依次为850nm、1310nm、1550nm，光纤通信系统早已完成PDH向SDH的过渡，光纤通信系统的传输速率进一步提高，SDH+DWDM已成为提高光纤通信系统传输速率和实现“光纤到户”的主要方式。

2．PDH、SDH、WDM简介1）PDH：在进行复接时，如传输设备的各支路码位不同步，在复接前必须调整各支路码速，使之严格相等，这样的复接系列就称为准同步数字复接系列即PDH。

国际上主要有两大PDH复接系列：即日本／北美的PCM基群24路/1.5M系列，中国／西欧的PCM基群302M系列。

我国PDH复接系列的常见速率等级如下：（1）基群（一次群）：30个中继话路，速率为2Mb/s即2.048Mb/s。

（2）二次群：120个中继话路，速率为8Mb/s即8.448Mb/s。

（3）三次群：480个中继话路，速率为34Mb/s即34.368Mb/s。

（4）四次群：1920个中继话路，速率为140Mb/s即139.264Mb/s。

2）SDH：在进行复接时，若传输设备的各支路码位是同步的，只需将各支路码元直接在时间上压缩、移相后进行复接就行了，这样的复接系列就称为同步数字复接系列即SDH。

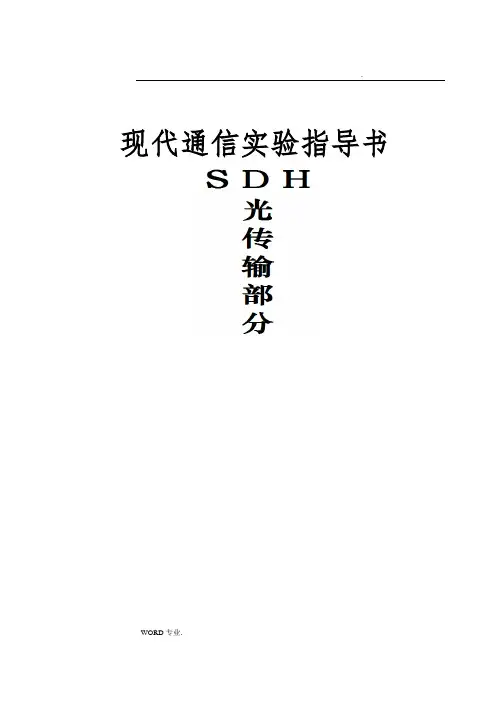

. 现代通信实验指导书WORD专业..WORD专业. 目录实习单元1 SDH设备硬件总体介绍 (1)1.1实验目的 (1)1.2 实验器材 (1)1.3实验容说明 (1)1.4实验步骤 (1)实习单元2 SDH设备管理软件演示介绍 (12)2.1实验目的 (12)2.2实验器材 (12)2.3实验容说明 (12)2.4实验步骤 (12)实习单元3 SDH光电接口参数测试实验 (26)3.1实验目的 (26)3.2实验器材 (26)3.3实验容说明 (26)3.4实验步骤 (26)实习单元4 SDH网元、纤缆创建 (28)4.1实验目的 (28)4.2实验器材 (28)4.3实验容说明 (28)4.4实验步骤 (28)实习单元5 SDH光传输点对点ET1业务 (43)5.1实验目的 (43)5.2实验器材 (43)5.3实验容说明 (43)5.4实验步骤 (43)5.5实验验证 (48)实习单元6 SDH光传输点对点2M业务 (50)6.1实验目的 (50).6.2实验器材 (50)6.3实验容说明 (50)6.4实验步骤 (50)6.5实验验证 (54)实习单元7 SDH光传输链型ET1业务 (55)7.1实验目的 (55)7.2实验器材 (55)7.3实验容说明 (55)7.4实验步骤 (55)7.5实验验证 (61)实习单元8 SDH光传输链型2M业务 (63)8.1实验目的 (63)8.2实验器材 (63)8.3实验容说明 (63)8.4实验步骤 (63)8.5实验验证 (69)实习单元9 SDH光传输环型ET1业务（单向通道保护环） (70)9.1实验目的 (70)9.2实验器材 (70)9.3实验容说明 (70)9.4实验步骤 (71)9.5实验验证 (77)实习单元10 SDH光传输环型2M业务（单向通道保护环） (79)10.1实验目的 (79)10.2实验器材 (79)10.3实验容说明 (79)10.4实验步骤 (79)10.5实验验证 (85)实习单元11 SDH光传输环型ET1实验（双向复用段保护环） (87)11.1实验目的 (87)WORD专业..11.2实验器材 (87)11.3实验容说明 (87)11.4实验步骤 (87)11.5实验验证 (94)WORD专业..实习单元1 SDH设备硬件总体介绍1.1实验目的通过对SDH光传输设备实物的讲解，让学生对OPTIX OSN 2000、Metro 1000设备的具体硬件结构有个整体的了解和学习。

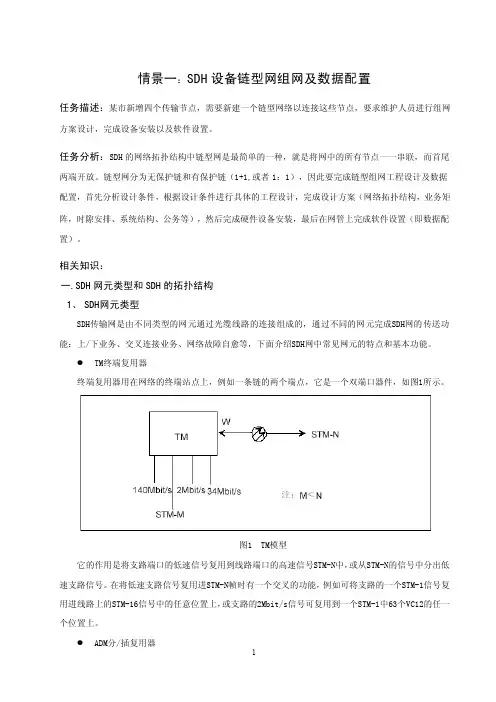

情景一：SDH设备链型网组网及数据配置任务描述：某市新增四个传输节点，需要新建一个链型网络以连接这些节点，要求维护人员进行组网方案设计，完成设备安装以及软件设置。

任务分析：SDH的网络拓扑结构中链型网是最简单的一种，就是将网中的所有节点一一串联，而首尾两端开放。

链型网分为无保护链和有保护链（1+1,或者1：1），因此要完成链型组网工程设计及数据配置，首先分析设计条件，根据设计条件进行具体的工程设计，完成设计方案（网络拓扑结构，业务矩阵，时隙安排、系统结构、公务等），然后完成硬件设备安装，最后在网管上完成软件设置（即数据配置）。

相关知识：一.SDH网元类型和SDH的拓扑结构1、SDH网元类型SDH传输网是由不同类型的网元通过光缆线路的连接组成的，通过不同的网元完成SDH网的传送功能：上/下业务、交叉连接业务、网络故障自愈等，下面介绍SDH网中常见网元的特点和基本功能。

●TM终端复用器终端复用器用在网络的终端站点上，例如一条链的两个端点，它是一个双端口器件，如图1所示。

图1 TM模型它的作用是将支路端口的低速信号复用到线路端口的高速信号STM-N中，或从STM-N的信号中分出低速支路信号。

在将低速支路信号复用进STM-N帧时有一个交叉的功能，例如可将支路的一个STM-1信号复用进线路上的STM-16信号中的任意位置上，或支路的2Mbit/s信号可复用到一个STM-1中63个VC12的任一个位置上。

●ADM分/插复用器分/插复用器用于SDH传输网络的转接站点处，例如链的中间结点或环上结点，它是一个三端口的器件，如图2所示。

图2 ADM模型ADM有两个线路端口和一个支路端口。

两个线路端口各接一侧的光缆，每侧收/发共两根光纤，为了描述方便我们将其分为西W向东向E两个线路端口。

ADM的作用是将低速支路信号交叉复用进东或西向线路上去，或从东或西侧线路端口收的线路信号中拆分出低速支路信号。

另外还可将东/西向线路侧的STM-N信号进行交叉连接，一个ADM可等效成两个TM。

SDH光传输设备SDH（同步数字层次）光传输设备是一种在光纤通信系统中常用的传输设备，用于实现数字信号的传输和复用。

SDH技术是一种结构化的数字传输技术，可提供高效的光纤传输能力，并确保数据的同步性和可靠性。

SDH光传输设备的基本功能SDH光传输设备主要具有以下基本功能： 1. 时隙复用：将低速信号通过时分多路技术（TDM）复用到高速信号中，实现多路信号的传输。

2. 交叉连接：在不同的传输通道之间建立交叉连接，实现数据的灵活路由和切换。

3. 管理功能：对网络的配置、监控、故障处理等实现管理，提高网络运行的效率和可靠性。

4. 保护和恢复：采用冗余传输通道和信号监测，确保网络在遇到故障时能够迅速进行保护和恢复。

SDH光传输设备的组成部分SDH光传输设备由多个核心部件组成，包括： 1. 光纤传输单元（OTU）：负责将光信号转化为电信号，并进行时分多路复用。

2. 交叉连接单元（CCU）：实现交叉连接功能，对传输流量进行调度和管理。

3. 管理单元（MU）：负责网络管理和性能监测，支持远程配置和监控。

4. 时钟和同步单元：确保各个设备之间的时钟同步和信号同步，保证网络的稳定性。

SDH光传输设备的优势SDH光传输设备相比传统的PDH（分级数字层次）技术具有以下优势： 1. 高可靠性：支持故障保护和恢复机制，提高网络的稳定性和可靠性。

2. 灵活性：支持灵活的交叉连接和配置，适应不同数据流量的需求。

3. 高性能：具有较高的数据传输速率和处理能力，支持大规模数据传输。

4. 管理便捷：集成了强大的网络管理功能，可实现远程配置和监控，简化运维工作。

结语SDH光传输设备作为一种先进的数字传输技术，已经在光纤通信系统中得到广泛应用。

它不仅提供了高效的数据传输能力，还具备了高可靠性、灵活性和管理便捷的优势。

随着通信技术的不断发展，SDH技术将继续发挥重要作用，推动光纤通信系统的进一步升级和优化。

SDH光传输网时钟配置浅析一、前言SDH网是同步数字传输网，网中所有节点的时钟频率和相位都必须控制在预先确定的容差范围内，以保证网中各交换节点的全部数据信息实现正确有效的交换。

如果SDH节点时钟的性能或质量下降，网络出现了时钟劣化，将引起各个节点不同步，使业务出现频繁指针调整，影响对信号质量高的数据或移动业务，时钟性能劣化甚至导致光路或支路出现大的误码或中断。

二、网同步的一些基本知识1. 网同步的两种基本方式（1）主从同步方式。

指网内设一时钟主局，配有高精度时钟，网内各局均受控于该主局（即跟踪主局时钟，以主局时钟为定时基准），并且逐级下控，直到网络中的末端网元—终端局。

（2）相互同步方式。

在网中不设主时钟，由网内各交换节点的时钟相互控制，最后都调整到一个稳定的、统一的系统频率上，从而实现全网的同步工作。

2. 网同步的相关参数含义在SDH网中，网络定时和路由随时都有可能变化，因而其定时性能也随时可能变化，网元必须要能判断出当前时钟源是否有效，或搜寻其他有效时钟源，最后依据跟踪时钟源级别的设置决定跟踪质量较高的时钟源，还要判断出全网时钟是否出现定时环路，予以解除。

这一切的实现都需要首先了解以下概念：SSM，S1字节。

● SSM的含义SSM也称为同步质量信息，用于在同步定时传递链路中直接反映同步定时信号的等级。

根据这些信息可以判断所收到同步定时信号的质量等级，以控制本节点时钟的运行状态，比如继续跟踪该信号，或倒换输入基准信号，或转入保持状态等。

● S1字节的含义S1字节位于SDH结构中的MSOH中的第9行，第1列。

在ITU-T G.707建议中规定了STM-N接口的SSM编码方式，用复用段开销字节S1的b5~b8比特表示。

需要注意的一点是：在进行时钟配置时，为了实现时钟保护倒换，必须启动S1字节。

三、同步方案设计的一般原则●尽量减少定时基准传输的长度；●受控时钟尽量从高等级时钟获取定时；●一个同步参考链上的节点时钟总数不超过60个；●尽量配置一个以上的外定时基准；●防止出现定时环路—充分利用S1字节；●定时信息传送—从STM-N信号中提取定时。
