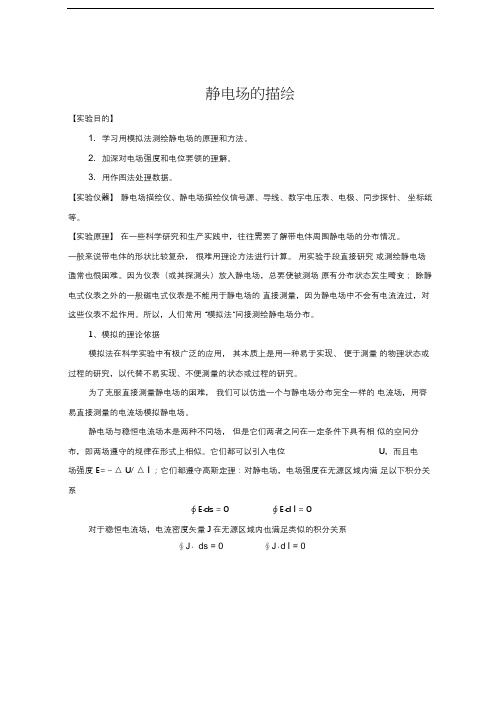

静电场的描绘【实验目的】1. 学习用模拟法测绘静电场的原理和方法。
2. 加深对电场强度和电位要领的理解。
3. 用作图法处理数据。
【实验仪器】静电场描绘仪、静电场描绘仪信号源、导线、数字电压表、电极、同步探针、坐标纸等。
【实验原理】在一些科学研究和生产实践中,往往需要了解带电体周围静电场的分布情况。
一般来说带电体的形状比较复杂,很难用理论方法进行计算。
用实验手段直接研究或测绘静电场通常也很困难。
因为仪表(或其探测头)放入静电场,总要使被测场原有分布状态发生畸变;除静电式仪表之外的一般磁电式仪表是不能用于静电场的直接测量,因为静电场中不会有电流流过,对这些仪表不起作用。
所以,人们常用“模拟法”间接测绘静电场分布。
1、模拟的理论依据模拟法在科学实验中有极广泛的应用,其本质上是用一种易于实现、便于测量的物理状态或过程的研究,以代替不易实现、不便测量的状态或过程的研究。
为了克服直接测量静电场的困难,我们可以仿造一个与静电场分布完全一样的电流场,用容易直接测量的电流场模拟静电场。
静电场与稳恒电流场本是两种不同场,但是它们两者之间在一定条件下具有相似的空间分布,即两场遵守的规律在形式上相似。
它们都可以引入电位U,而且电场强度E=-△ U/ △ l ;它们都遵守高斯定理:对静电场,电场强度在无源区域内满足以下积分关系∮E·ds = 0 ∮E·d l = 0对于稳恒电流场,电流密度矢量J 在无源区域内也满足类似的积分关系∮J· ds = 0 ∮J·d l = 0由此可见, E 和 J 在各自区域中满足同样的数学规律。
若稳恒电流空间均匀充 满了电导率为σ 的不良导体, 不良导体内的电场强度 E ′与电流密度矢量 J 之间遵 循欧姆定律J=σE ′因而, E 和 E ′在各自的区域中也满足同样的数学规律。
在相同边界条件下, 由电动力学的理论可以严格证明: 像这样具有相同边界条件的相同方程, 其解也相 同。
实验报告静电场的描绘实验目的:1.描绘静电场的形状;2.观察静电场的强度分布;3.测量静电场的性质。
实验原理:静电场是由电荷引起的一种力场。
当电荷分布在空间中时,会形成一个静电场。
静电场可以通过电力线来描绘,电力线表示电场中的电力方向。
电力线从正电荷出发,指向负电荷。
电力线越密集,表示该区域的电场越强。
实验器材:1.电荷发生器;2.电场测量仪。
实验步骤:1.将电荷发生器置于实验台上,并连接好电源;2.调节电荷发生器的电压,使其生成一定大小的电荷;3.将测量仪的探头放置在不同位置,并记录下每个位置的电场强度;4.根据记录的数据,绘制静电场的电力线图。
实验结果与分析:通过实验观察,可以发现电场的形状是由电荷的分布决定的。
当电荷分布均匀时,电力线是均匀分布的,表示电场强度是均匀的。
而当电荷分布不均匀时,电力线的密度就会有所不同,表示电场强度的分布也不均匀。
在实验中测量到的电场强度数据如下:位置1:电场强度为1.5N/C位置2:电场强度为2.2N/C位置3:电场强度为0.8N/C根据这些数据可以绘制出电场的分布图。
假设位置1是正电荷的位置,位置2是负电荷的位置,通过连接位置1和位置2的电力线可以描绘出整个电场的形状。
实验验证了静电场的存在,并且通过测量电场强度,可以得到静电场强度的分布图。
这对于研究电场的性质和应用是非常重要的。
例如,在电磁学中,可以利用静电场的性质进行电场分析和计算,通过电场的分布图可以更好地理解电场的行为和性质。
结论:通过实验描绘了静电场的形状,并测量了静电场的强度分布。
实验验证了静电场的存在,并且通过电力线来描绘静电场的形状和强度分布。
实验结果对于研究电场的性质和应用具有一定的意义。
静电场的描绘和测量是探索电场行为和性质的重要手段。

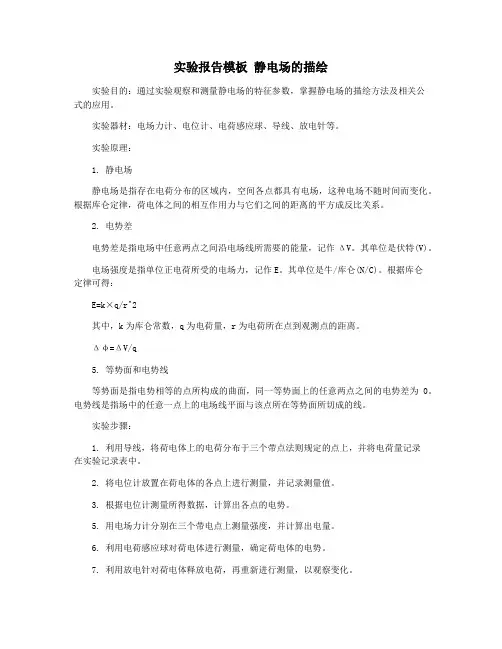

实验报告模板静电场的描绘实验目的:通过实验观察和测量静电场的特征参数,掌握静电场的描绘方法及相关公式的应用。
实验器材:电场力计、电位计、电荷感应球、导线、放电针等。
实验原理:1. 静电场静电场是指存在电荷分布的区域内,空间各点都具有电场,这种电场不随时间而变化。
根据库仑定律,荷电体之间的相互作用力与它们之间的距离的平方成反比关系。
2. 电势差电势差是指电场中任意两点之间沿电场线所需要的能量,记作ΔV。
其单位是伏特(V)。
电场强度是指单位正电荷所受的电场力,记作E。
其单位是牛/库仑(N/C)。
根据库仑定律可得:E=k×q/r^2其中,k为库仑常数,q为电荷量,r为电荷所在点到观测点的距离。
Δφ=ΔV/q5. 等势面和电势线等势面是指电势相等的点所构成的曲面,同一等势面上的任意两点之间的电势差为0。
电势线是指场中的任意一点上的电场线平面与该点所在等势面所切成的线。
实验步骤:1. 利用导线,将荷电体上的电荷分布于三个带点法则规定的点上,并将电荷量记录在实验记录表中。
2. 将电位计放置在荷电体的各点上进行测量,并记录测量值。
3. 根据电位计测量所得数据,计算出各点的电势。
5. 用电场力计分别在三个带电点上测量强度,并计算出电量。
6. 利用电荷感应球对荷电体进行测量,确定荷电体的电势。
7. 利用放电针对荷电体释放电荷,再重新进行测量,以观察变化。
实验结果:通过实验我们可以得到荷电体三个带点的电势和电势差,进而计算出各点的电场强度,并得出荷电体的电量。
我们还使用电荷感应球对荷电体进行了测量,并观察到了放电针对荷电体释放电荷的变化,从而进一步了解了静电场的特征参数。
通过本次实验,我们掌握了静电场的描绘方法及相关公式的应用,了解了静电场的特征参数和测量方法。
实验结果表明,荷电体的电荷分布、电势、电势差和电场强度等能够较为精确地测量并计算出来,这为我们在实际应用中提供了有效的参考依据。
静电场的描绘物理实验报告静电场的描绘物理实验报告引言:静电场是物理学中一个重要的概念,它描述了电荷之间相互作用的力场。
为了更好地理解和描绘静电场,我们进行了一系列实验。
本文将详细介绍实验的过程、结果和分析。
实验一:电荷的产生和检测在实验室中,我们使用了一个摩擦电机和一个金属探针来产生和检测电荷。
首先,我们用摩擦电机摩擦一个塑料棒,使其带有负电荷。
然后,将带电的塑料棒靠近金属探针,观察到探针上的电荷指示器的偏转。
通过改变塑料棒的距离和方向,我们发现电荷的强度和方向与探针上的指示器偏转成正比。
实验二:电场的力线为了描绘电场的力线,我们使用了一种叫做“电荷平面模型”的实验装置。
该装置由一个平面上均匀分布的电荷网格和一些带电粒子构成。
我们在电荷网格上放置了一些正电荷和负电荷,并在其周围放置了一些带电粒子。
通过观察带电粒子的运动轨迹,我们可以推断出电场的力线方向。
实验结果显示,正电荷周围的带电粒子向外运动,而负电荷周围的带电粒子则向内运动。
这表明了电场力线的方向是从正电荷指向负电荷。
实验三:电场的强度测量为了测量电场的强度,我们使用了一种叫做“电场计”的仪器。
电场计由一个金属探针和一个指示器组成。
我们将电场计放置在不同位置,并记录指示器的读数。
实验结果显示,电场的强度与指示器读数成正比。
当电场计靠近电荷时,指示器的读数增加;当电场计远离电荷时,指示器的读数减少。
这表明了电场的强度随距离的增加而减小。
实验四:电场的均匀性检验为了检验电场的均匀性,我们使用了一种叫做“电荷环”的实验装置。
电荷环由一个环形导线和一些带电粒子组成。
我们在电荷环上放置了一些正电荷和负电荷,并在其内部放置了一些带电粒子。
通过观察带电粒子的运动轨迹,我们可以判断电场是否均匀。
实验结果显示,带电粒子在电荷环内部的运动轨迹是圆形的,这表明电场在电荷环内是均匀的。
实验五:电场的超导体屏蔽效应为了研究电场的超导体屏蔽效应,我们使用了一种叫做“法拉第笼”的实验装置。
实验四静电场的描绘实验目的:1、掌握静电场的概念及性质。
2、掌握静电场的描绘方法。
实验原理:静电场是指由于电荷之间的相互作用所形成的力场。
任何一个电荷都会在空间中产生电势,电势在空间中构成了电势场,在电势场中的电荷就会受到电力的作用。
因此,电势和电势场是描述静电场的基本概念。
电场强度是电场中单位正电荷所受到的力,用E表示,在国际单位制下,单位为牛顿/库仑。
电组力线可以描述电场强度的方向和分布。
电场线的密度越大,表示这里的电场强度越大。
在均匀电场中,电场线是平行且等距的。
静电场的描绘方法有电势线法和电场线法两种。
电势线是虚线,但是我们可以通过这些线来说明物理简化的结果。
一个任意的电场,都可以使用高中物理中所学习的基本公式来计算出,为它处在电势V的电势场中所受到的力Fi。
公式为Fi = -q∇V,其中∇是表示梯度的符号,简单来说它就是一种求导数的方法,表示V沿x,y,z三个方向的变化量。
简单来说,Fi是由V给出的。
这个方程式也可以理解为Fi是由电势线所给出的。
静电场的描绘方法可以直接影响电荷运动的方向,这一点尤其重要。
只有清楚地知道电荷在哪里以及它是如何移动的,才能精确地进行电磁学计算。
实验内容:通过静电场的实验装置,使用点式荧光板、阳极针、高压电源、以及实验器材,验证静电场的描绘方法。
第一步,准备工作:将点式荧光板固定在实验台上,然后通过高压电源产生一个高压电场,使红色游离的荧光粉停留在荧光板上。
接下来,连接阳极针,将它放置在完全平面的荧光板上。
第二步,描绘电势线:首先,将阳极针与高压电源接通,然后将它放置在荧光板上完成电路的闭合。
在此基础上,缓慢移动针,观察荧光粉的移动状态及长度。
观察可知,荧光线是由电势线组成。
每一条荧光线都是一个等势面,它与所描绘的电势相同。
描绘静电场的电势线有两个基本规律:一是电势线的方向总是沿电场的切线方向,二是电势线的间距反比于对应的电势。
一般来说,电场线图是效果更佳的电场描绘方法。
静电场的描绘实验报告篇1一、实验目的1、能够正确运用系统分析的过程与方法,结合一个自选MIS项目,复习、巩固MIS分析的目的、MIS分析的内容、MIS分析方法和工具,提高系统分析实践能力。
2、熟悉业务流程图、数据流程图、数据字典的绘制。
3、熟悉Rational Rose工具的使用, 熟悉UML在MIS分析中的应用。
4、树立正确的系统分析思想,培养分析问题、解决问题的能力。
二、实验内容1、根据所述系统功能需求,开展实地调查或通过Internet查阅相关资料或结合个人经验,进行系统分析。
2、明确管理业务调查过程和方法,包括所选管理系统典型组织机构、管理功能及业务流程,优化并以图形建模。
3、明确数据流程的调查与分析过程,绘制数据流程图,编制数据字典。
4、学会使用RationalRose软件来进行系统分析,使用UML描述分析系统的用例图、概念类图、顺序图、合作图、活动图和状态图。
三、操作步骤系统分析静电场的描绘实验报告篇2一、实习目的1、学习焊接电路板的有关知识,熟练焊接的具体操作。
2、了解电子产品的生产制作过程;3、掌握电子元器件的识别及质量检验;,4、学习利用工艺工具独立进行电话机的装焊和调试,并达到产品的质量要求5、看懂电话机的安装图,了解电话机的基本原理,学会动手组装和焊接电话机。
6、通过对一台正规产品电话机^的安装焊接及调试,学会调试电话机,能够清晰接打电话。
7培养职业道德,和职业技能,培养工程实践观念及严谨细致一丝不苟的科学风。
二、实习内容1.元器件的识别对于此次电话机装配中所用到的所有元器件,如色环电阻、二极管、稳压管、三极管、瓷片电容、涤纶电容、电解电容、变压器、单片机及其他各种所用到的器件都应该能很好的识别。
2.元器件的插装元器件在焊接前,需要对其进行正确的插装,这一点是十分重要的,它关系到我们电话机组装成败与否。
对于器件的插装,要求我们能在正确识别元器件的基础上,认真,小心,对照元器件清单表,不漏插,不错插。
一、实验目的1. 了解静电场的概念及其特性。
2. 掌握静电场强度和电势的测量方法。
3. 学会使用静电场描绘仪进行实验操作。
4. 分析静电场的分布规律。
二、实验原理静电场是由静止电荷产生的场,具有电场强度和电势两个物理量。
电场强度表示单位正电荷所受的电场力,电势表示单位正电荷在电场中移动时所获得的能量。
静电场描绘仪是一种测量静电场强度和电势的仪器,通过测量不同位置的场强和电势,可以得到静电场的分布情况。
三、实验仪器与设备1. 静电场描绘仪2. 磁针3. 电源4. 电阻箱5. 导线6. 橡皮筋7. 毫米刻度尺8. 实验记录本四、实验步骤1. 将静电场描绘仪按照说明书要求连接好,并检查电路是否通路。
2. 将电源电压调至适当值,确保实验过程中电压稳定。
3. 将磁针放置在静电场描绘仪的电极板上,观察磁针的偏转情况。
4. 调节电阻箱的阻值,使磁针达到稳定的偏转角度。
5. 记录电阻箱的阻值和磁针的偏转角度。
6. 将静电场描绘仪沿不同方向移动,重复步骤3-5,记录多个数据点。
7. 使用毫米刻度尺测量磁针偏转角度对应的距离,得到电场强度和电势的分布情况。
8. 将实验数据整理成表格,进行分析。
五、实验结果与分析1. 电场强度分布:通过实验数据,可以得到静电场的强度分布情况。
在电荷附近,电场强度较大,随着距离的增加,电场强度逐渐减小。
这符合库仑定律的规律。
2. 电势分布:通过实验数据,可以得到静电场的电势分布情况。
在电荷附近,电势较高,随着距离的增加,电势逐渐降低。
这符合电势的定义。
3. 静电场的分布规律:静电场的分布规律符合库仑定律和电势的定义。
在电荷附近,电场强度和电势较大,随着距离的增加,电场强度和电势逐渐减小。
六、实验总结通过本次实验,我们了解了静电场的概念及其特性,掌握了静电场强度和电势的测量方法,学会了使用静电场描绘仪进行实验操作。
实验结果表明,静电场的分布规律符合库仑定律和电势的定义。
在实验过程中,我们应注重实验数据的准确性,确保实验结果的可靠性。
静电场的描绘实验报告引言:静电场是电荷在周围空间中所产生的力场,它是电磁场的一种。
静电场广泛应用于工业、生活和科学研究等领域,对于我们的日常生活和科学研究具有重要意义。
本实验旨在通过模拟实验方法,描绘静电场的性质和特征。
实验步骤:第一步:实验材料准备我们使用了以下实验材料:1. 塑料棒2. 金属导线3. 金属导体板4. 球形电容器5. 电荷仪第二步:静电场的形成首先,我们通过摩擦塑料棒,将塑料棒带有一个正电荷。
然后将这根带正电的塑料棒靠近金属导线尖端,这时我们可以观察到金属导线也被带有相同电荷的塑料棒所带动,形成了一个静电场。
第三步:静电场的特征为了描绘静电场的特征,我们使用金属导体板和球形电容器进行实验。
1. 金属导体板实验将带有正电荷的塑料棒靠近金属导体板,我们可以观察到导体板上的自由电子受到排斥,集中在导体板的反方向。
这种现象说明了静电场具有斥力的特征,并且在靠近电荷的地方电荷密度较高。
2. 球形电容器实验为了进一步描绘静电场的特征,我们利用球形电容器进行实验。
首先,将带有正电荷的塑料棒靠近球形电容器的一侧,然后将电荷仪放置在球形电容器的另一侧以测量电荷的分布情况。
实验结果显示,电荷在球形电容器上的分布不均匀,呈现出密集的地方和少电量的地方。
这说明静电场在球形电容器内部也是不均匀的,而且电荷密度与距离电荷的远近有关。
讨论与结论:通过以上实验,我们可以得出一些结论:1. 静电场具有斥力的特征,带有相同电荷的物体会排斥彼此,而带有不同电荷的物体会相互吸引。
2. 静电场的特征与距离相关,电荷的密度会随着距离的变化而变化。
距离电荷较近的地方电荷密度较高,距离电荷较远的地方电荷密度较低。
3. 静电场在闭合导体表面上是均匀的,但在球形电容器内部会出现不均匀的分布。
综上所述,本实验通过模拟实验方法描绘了静电场的特征和性质。
静电场的研究对于我们理解电磁场的形成和应用具有重要意义,也为我们更深入地探索电荷和电场的关系奠定了基础。
静电场的描绘实验报告实验名称:静电场的描绘实验实验目的:通过实验观察和描绘静电场的分布情况,掌握静电场的基本特性。
同时加深对电场线和等势线的理解。
实验仪器和材料:1. 电荷生成装置2. 金属探针3. 缓冲纸4. 干燥纱布5. 聚乙烯片6. 电位计实验原理:静电场是由静止电荷引起的一种特殊电场。
在电场中,电荷会与电场发生作用,电荷受到电场力的作用,会产生力线。
而电场强度的大小与所放电量的大小有关。
实验步骤:1. 将电位计连接到电荷生成装置的高压输出端。
2. 将金属探针插入电位计的导线上,并将探针轻轻触碰缓冲纸上的草图纸。
3. 将电位计调至最低电位,并开始逐步升高电位,观察和记录电位计指示数和探针描绘出的电场线。
4. 重复步骤3,直到电位计显示300V。
5. 用聚乙烯片在缓冲纸上摩擦,再次观察和记录电场线。
6. 使用电位计将电位降低至最低,并将金属探针接地,清除残余电荷。
实验结果:通过实验观察和记录描绘的电场线,在电位计电压升高时,电场线由探针开始逐渐向外辐射。
在低电压下,电场线较为密集,线条较细,而在高电压下,电场线较为稀疏,线条较粗。
实验结论:1. 静电场的分布呈辐射状,电场线由正电荷指向负电荷。
2. 静电场的强度与电位差成正比,电场线的密度与电场强度成正比。
3. 使用聚乙烯片在缓冲纸上摩擦可以引起静电现象,并改变静电场的分布。
实验注意事项:1. 实验中应注意安全,避免触碰高压部分。
2. 实验前应确保实验仪器和材料的干净和整洁,以避免外界干扰。
3. 实验过程中应保持仪器的稳定和平衡,避免触碰和碰撞。
4. 实验结束后应及时清除残余电荷,并关闭实验仪器。
实验拓展:1. 可以在不同条件下进行静电场描绘实验,比如改变电荷的形状、距离和数量等,观察对电场分布的影响。
2. 可以尝试使用其他材料进行摩擦,比如丝绸、金属等,观察对静电场的影响。
3. 可以通过测量电位差和电场强度的关系,验证电位与电场强度成正比的规律。
实验四静电场的描绘
1、教学目标
(1)学习用模拟法研究静电场;
(2)描绘圆柱形电容器稳衡电流场的等势线,验证模拟法的正确性,从而加深对静电场概念的理解。
(3)用作图法处理数据。
2、教学难点和重点
(1)理解圆柱形电容器静电场的分布E=C
r ,可用y=(ln r)和x=(
/
r
U U)是
直线关系来验证;(2)理解模拟法的原理和方法;(3)理解接线电路的设计思想:补偿法以使G表电流为0,减小探针电流对电场分布的影响。
3、实验仪器
DF1731系列直流稳压电源、MF20型晶体管万用电表、AC5直流检流计、滑线变阻器(,)、、圆柱形电容器电极(包括记录用导电纸、复写纸、白纸)、游标卡尺、开关及导线(约10根)。
注:该实验不能用普通直流电压表测量,因其内阻小,对电流场影响大。
4、实验原理讲解概要
(教材p59)
设计思想
问题:用直流电压表直接测量静电场的电势困难,因为用电压表必须接通电流,而静电场中没有电流。
此外,因为使用的测量仪器总是导体或电介质,与仪器相接的导线或探针必然是良导体,这些均不能移入被测静电场内,否则会改变待测静电场的分布。
解决方法:用稳压电流场模拟静电场的实验设计
分析依据:静电场和电流场虽本质上不同,但规律形式上具有相似性, 测量方法及其原理:利用静电场和稳恒电场的相似性,用稳恒电场代替静电场进行测量。
这种方法称为模拟法。
设计思想:将测试的电极或导体置于一涂有碳粉的导电纸上并保持良好接触。
再与直流电源相通,便在导电纸上形成了与被测电极或导体产生的稳衡电流场。
利用高内阻的直流电压表,测定等势线,根据等势线与电场线正交的性质,便可绘出待测场的电场线,由此欲求的电场分布就完全清楚了。
二共轴无限长均匀带电圆柱体间的静电场(P60-61)
设内、外电极之间的电位分别为。
则Ua>U b ,其差为U 0=Ua-U b 。
在电场中的任意点P 的半径为r ,P 点与B 电极的电位差为Ur ,则满足:
⎰-=r
r a r a Edr U U (1)
又根据高斯定理,电荷均匀分布的无限长圆柱体的场强大小为 E=c/r (当r a <r<r b 时) (2) 式中C 由圆柱体上线电密度决定,由以上二式可得
⎪⎪⎭
⎫
⎝⎛-=-=⎰a a r r a r r r c U Edr U U a
ln (3) 由于b r r =处,b r U U =即
⎪⎪⎭⎫ ⎝⎛-=a b a b r r c U U ln ,则⎪
⎪⎭
⎫ ⎝⎛-=a b b
a r r U U c ln (4) 取0,0==
b a U U U ,整理后得
a
b
r b r r U U r r ln ln ln 0-
= (5) 则可得到设;r r B r A U U x r y a
b b r
ln ;ln ;;ln 0-===
= Bx A y += (6)
在此电场中,通过打点法找出等位线,从外电极向内电极,同心圆等位线的电位U r (即U rb )逐步升高。
对每一等位线,则有一组变量(U r , r ),可获一组(x,y ),则可在XOY 坐标系确定一点。
在电场足描绘多少条等位线,则可在XOY 坐标系描绘几个点,其连线应为直线。
由该直线的斜率与截距可定出圆柱形电容器的内电极半径r a 和外电极半径r b 的值。
5、实验内容
主导思想:通过描绘圆柱形电容器中稳恒电流场的分布,从而得出圆柱形电容器中静电场的分布,分析其实验结果与理论推导得出的静电场分布r
C
E =是否吻合。
从而检验模拟法的正确。
主要实验步骤如下:
1)了解圆柱形电容器的结构,用游标卡尺测量其电极半径 =a r , =b r 2)在圆柱形电容器铺平导电纸、复写纸和白纸,上好电极。
(注意1:电极和导电纸接触良好;注意2:在导电纸上不要画线、扎孔、折叠。
)
3)取电源参数E=6V ,晶体管万用表量程(直流0~6V ),检流计量程( 0~1mA )
4)按图1接线图检查分压器接线。
(检查分压器固定端与输出端是否正确连接,检查调节范围及线性精确程度),并将分压器置于安全位置。
5)由粗调到细调(逐步减小检流计保护电阻箱阻值并适当提高检流计灵敏度,找各等势点并轻打在导电纸上。
(U=~中至少选7个以上等势线,每个等势线至少有5个以上等势点)
6) 取出白纸,按教材P 65进行数据处理 5、数据处理
1)在白纸上找出”最佳”圆心,连接等势线。
2)求出各圆的半径平均值r 。
记录参见表 1
3)根据教材p61,理论导出公式(4-6),令0
U U X r
=, r Y ln =,则X. Y 为线性
关系。
由实验值r U r -关系,计算X-Y(注:A U U =0)。
记录参见表2。
4)分别以X. Y 为横坐标、纵坐标作图。
用图解法求出图线的斜率和截距,从而求出a r ' 、b r ' 。
再与游标卡尺测出的a r 、b r 比较求相对误差。
=
ra E ||100%b B B r r r -⨯= ,=rb E ||
100%a A A
r r r -⨯= 6、实验结果分析与讨论
1)Y X -图线为直线否从图线结果验证p61公式(4—6)成立,所以静电场分布为r
C
E =
,与理论分析相同,从而证明模拟法的正确性。
2)比较实验值y 与P 61(4—6)计算值,可分析模拟法的准确程度。
3)从相对误差=ra E ,=rb E 的结果可分析模拟法的准确程度。
7、讨论题:见教学提纲 附录:
表1 Ur 与r 对应关系
表2 X 与Y 对应关系
表3 用游标卡尺测电容器电极半径A B r r 、(游标卡尺精度,量程 )
8、自测数据 见自测数据备课本。
