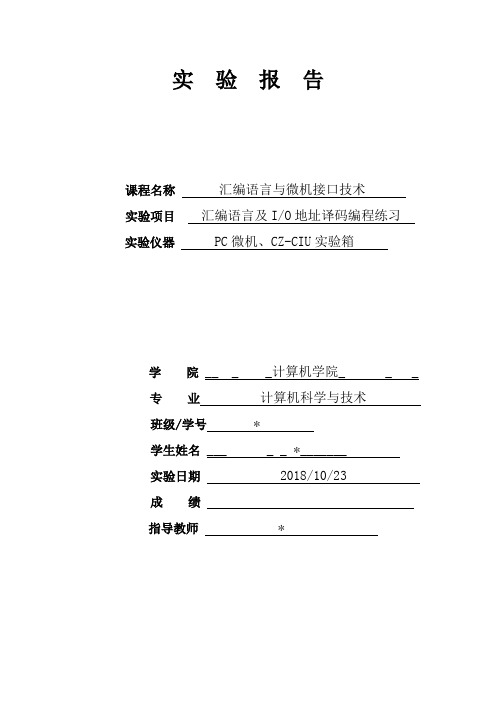

实验报告课程名称汇编语言与微机接口技术实验项目汇编语言及I/O地址译码编程练习实验仪器 PC微机、CZ-CIU实验箱学院__ _ _计算机学院_ _ _ 专业计算机科学与技术班级/学号 *学生姓名___ _ _ *_______实验日期 2018/10/23成绩指导教师 *指导书中实验1一、实验目的掌握I/O地址译码电路的原理。

二、实验原理、内容描述和硬件连接实验电路，其中74LS74位D触发器，可直接使用试验台上数字电路实验区的D触发器，74SL138为地址译码器。

译码输出端Y0-Y7在实验台上“I/O地址”输出端引出，每个输出端包含8个地址，Y0:280H-287H,Y1:288H-28FH，当CPU执行I/O指令且地址在280H-2BFH范围内，译码器必中，必有一根译码线输出负脉冲。

接线：Y4/IO地址接 CLK/D触发器Y5/IO 地址接 CD/D触发器D/D触发器接 SD/D角触发器Q/D触发器接逻辑笔三、程序流程图四、代码、和关键注释1.实验电路中D触发器CLK端输入脉冲时，上升沿使Q端输出高电平L7发光，CD端加低电平L7灭。

outport1 equ 2a0h ；给outport1赋值outport2 equ 2a8h ；给outport2赋值code segmentassume cs:code ；声明start: ；程序开始mov dx,outport1out dx,alcall delay ;调延时子程序mov dx,outport2out dx,alcall delay ;调延时子程序mov ah,1 ；功能号01Hint 16h ；中断调用，若ZF=0，表示键盘缓冲区不空，有键按下了，AL中存放键入字符的ASCII码，AH存放扫描码，若ZF=1，表示缓冲区空je startmov ah,4ch ；功能号4CHint 21h ；中断调用，程序终止delay proc near ;延时子程序mov bx,200 ；200作为循环次数存入lll: mov cx,0 ；存入10000Hll: loop ll ；循环本身dec bx ；BX自减一jne lllretdelay endpcode endsend start2.编程实现：在显示器上显示全部标准和拓展ASCII码字符（每输入16个字符换行）MYSTACK SEGMENT STACKDW 64 DUP(?)MYSTACK ENDSDATA SEGMENTDW ?DATA ENDSASSUME CS:CODE,DS:DATA,SS:MYSTACKCODE SEGMENTSTART:MOV AX,DATAMOV DS,AX ；设置DSMOV CX,0100H ；设置循环次数MOV DH,00 ；设定起始字符对应ASCII码DIS: ；循环体TEST DH,0FH ；检测是否到了该行的第16个字符JNZ MEXT ；调到MEXT进行MOV DL,0AH ；将换行符对应得ASCII码存入CALL DISP ；调用DISP子程序MOV DL,0DH ；将回车符对应得ASCII码存入CALL DISP ；调用DISP子程序MEXT:MOV DL,00MOV AH,02HINT 21H ；中断调用，使每输出一个字符个隔一个空白符MOV DL,DHMOV AH,02HINT 21H ；中断调用，输出每一个ASCII码字符INC DH ；DH自加一LOOP DISMOV AH,4CHINT 21H ；中断调用，程序终止DISP PROC NEARPUSH AXMOV AH,02H ；存入功能号02HINT 21H ；显示每个字符POP AXRETDISP ENDPCODE ENDSEND START3.编程实现：从键盘输入一个10进制数字0-9，查表求键入数字的七段代码，存入DL中，并在键入数字之前，显示信息“Please input a number:”。

一、实验目的(1)了解可编程定时/计数器芯片8253在PC机里的工作情况。

(2)掌握PC机定时操作的工作原理。

二、实验内容及要求1.【实验内容】：对PC机中的8253进行编程，使得PC机成为一个精确的时钟；2.【实验要求】：（1）程序截获系统原有的时钟中断向量，置入用户自己的时钟中断向量。

（2）将8253的通道0设置为工作方式3，二进制数，装入计数初值11932，使其没10ms产生一次定时中断，即每秒钟中断100次，在程序中设置每一个中断次数计数器count100，初值为100，每次中断减一，到0后又重新置为100，并对时间显示串进行处理。

（3）程序运行时，在命令行输入用户指定的当前时间“nn:mm:ss”，即以两位数给出的“时：分”秒”，按任意键后开始计时，并以12小时的格式显示当前时间。

（4）在程序运行过程中，即时间显示过程中，用户按住任意键，恢复系统原中断向量，退出时钟程序的运行。

3.【实验流程图】：【计时操作判断流程图】【用户定时中断程序流程图】4.【实验代码】：.model small.model small.stack 256.datacount100 db 100 ；中断次数计数器tenhour db 0 ；一小时的十位数hour db 0 ；一小时的个位数db ':'tenmin db 0 ；分钟的十位数minute db 0 ；分钟的个位数db ':'tensec db 0 ；秒钟的十位数second db 0 ；秒钟的个位数oldtime dw 0 ；保存原时钟中断向量dw 0.codestart proc farpush ds ；进行程序的首地址保护xor ax, axpush axmov ax, @datamov es, ax ；指向数据段mov si, 82h ；指向PSP内命令行参数mov di, offset tenhourmov cx, 8 ；放入“nn:mm:ss”的8个ASCII码的值cldrep movsb ；命令行的参数移入显示串中mov ds, ax ；将数据段的段地址ax存入ds中mov ah, 0 ；等待按键程序启动int 16hcli ；关中断mov ax, 0mov es, ax ；将段地址ax存入es段中mov di, 20h ；产生类型号为20H的中断放入di中mov bx, es:[di] ；将中断向量保存在bx中mov oldtime, bxmov bx, es:[di+2]mov [oldtime+2], bxmov ax, offset timer ；设置用户的中断向量stoswmov ax, seg timerstoswmov al, 36h ；8253中的命令字：通道0，方式3，二进制数out 43h, al ；将设置好的命令字送到8253控制端口mov bx, 11932 ；每秒钟中断100次计数值mov al, blout 40h, al ；置入通道0的寄存器mov al, bhout 40h, alin al, 21h ；读取8259A的中断屏蔽寄存器and al,0fch ；开放键盘和时钟中断out 21h, al ；写入8259A的新的屏蔽字sti ；开中断forever: mov ah, 0bh ；循环检查用户书否键入内容int 21hcmp al,0ffh ；如果按键，则退出循环jz exitmov bx, offset tenhour ；时间显示串首地址放入bx中mov cx, 8dispclk: mov al, [bx] ；读取显示字符串中的一个字符call dispchar ；显示字符一个字符inc bx ；指向下一个字符loop dispclkmov al, 0dh ；完成8次字符显示后回车call dispcharmov al, second ；读取秒钟的数wait1: cmp al, second ；判断秒钟是否有改变jz wait1 ；等待直到有改变jmp forever ；重复显示exit: xor bx, bx ；恢复原来时钟中断向量mov es, bxmov di, 20hmov bx, oldtimemov es:[di], bxmov bx, oldtime+2mov es:[di+2],bxretstart endptimer proc far ；用户定时中断服务程序push axdec count100 ；中断次数减一jnz timerx ；结果如果非零，退出mov count100, 100 ；结果为0，则计数器恢复初值，并继续循环inc second ；秒加1cmp second, '9' ；判断是否秒大于等于9jle timerx ；否，退出中断处理mov second, '0' ；是，秒的个位置0inc tensec ；秒的十位加1cmp tensec, '6' ；判断是否秒的十位大于等于6jl timerx ；否，退出中断处理mov tensec, '0' ；是，将秒的十位置0inc minute ；分的个位加1cmp minute, '9' ；判断分的个位是否大于等于9jle timerx ；否，退出中断处理mov minute, '0' ；是，将分的十位置0inc tenmin ；分十位加1cmp tenmin, '6' ；分的个位数是否大于等于6jl timerx ；否，退出mov tenmin, '0' ；是，分的十位置0inc hour ；小时加1cmp hour, '9' ；判断小时的个位数是否达到9ja adjhour ；超过9调整，超过程39Hcmp hour, '3' ；判断时的个位数是否是3jnz timerx ；否，退出cmp tenhour, '1' ；判断时的十位是否为1jnz timerx ；否，没有超过12，退出mov hour, '1' ；是，超过12，时的个位置为1mov tenhour, '0' ；时的十位置为0jmp short timerx ；退出adjhour: inc tenhour ；时的十位加1mov hour, '0' ；时的个位置0timerx: mov al, 20h ；终端结束命令out 20h, al ；送8259A0CW2，结束本次中断处理pop axirettimer endpdispchar procpush axpush dxmov dl, almov ah, 02hint 21hpop dxpop axretdispchar endpend start三、实验原理8253是NMOS工艺制成的可编程计数器/定时器，有几种芯片型号，外形引脚及功能都是兼容的，只是工作的最高计数速率有所差异。

微机原理与接口技术实验指导书实验一：微处理器概述及数据传输实验一、实验目的•了解微处理器的基本概念和工作原理；•学习数据传输的基本知识；•掌握使用微处理器进行数据传输的方法。

二、实验器材•1个微处理器开发板；•1个串行通信模块；•相应的连接线。

三、实验内容在该实验中，你将学习如何使用微处理器进行数据传输，具体实验步骤如下：1.将开发板和串行通信模块连接起来；2.将数据发送器连接到串行通信模块的发送端口，将数据接收器连接到串行通信模块的接收端口；3.通过开发板上的开关设置要发送的数据；4.通过串行通信模块将数据发送到计算机；5.在计算机上使用相应的软件接收数据，并验证接收到的数据是否正确。

四、实验步骤1.将开发板和串行通信模块连接起来，确保连接正确并稳定；2.将数据发送器插入串行通信模块的发送端口，将数据接收器插入串行通信模块的接收端口；3.在开发板上的开关上设置要发送的数据；4.打开计算机上的串行通信软件，配置正确的串口号和波特率；5.点击软件的接收按钮，准备接收数据；6.在开发板上的开关上切换到发送模式，并观察串行通信模块的指示灯是否正常闪烁；7.在串行通信软件上观察接收到的数据是否与设置的数据一致；8.如果数据传输正常，则实验完成。

五、实验注意事项1.连接线务必稳固连接，确保数据传输正常；2.阅读并理解实验器材的使用说明书；3.注意保持实验环境的整洁，避免影响实验结果；4.在进行数据传输时，确保计算机已正确安装了相应的驱动程序。

六、实验总结通过这次实验，我们初步了解了微处理器的基本概念和工作原理，学习了数据传输的基本知识，并掌握了使用微处理器进行数据传输的方法。

我们在实验中成功地连接了开发板和串行通信模块，并成功地进行了数据传输。

通过实验，我们发现数据传输过程中需要注意连接线的稳固连接，以及计算机是否安装了相应的驱动程序。

实验的结果验证了我们的操作方法的正确性，同时也为后续实验奠定了基础。

注意：本指导书旨在引导实验过程，实验过程中如有任何危险情况，请立即停止实验并寻求实验室管理员的帮助。

实验一Debug 调试程序的应用一、实验目的1.掌握Debug常用命令的应用。

2.利用Debug调试可执行文件（*.EXE）。

二、实验内容1. 进入Debug，使用A命令将源程序写入100H开始的内存并汇编，然后使用G命令运行程序，接着用U命令反汇编，将机器指令送到起始地址为200H 的若干单元并加以验证，用Q命令退出Debug，返回DOS提示符。

2. 进入Debug，使用A命令将源程序写入100H开始的内存并汇编，然后使用G命令运行程序，接着用D命令观察运行结果后，在用U命令反汇编，用Q命令退出Debug，返回DOS提示符。

3.进入Debug，用A命令写入汇编源程序，接着用R命令显示状态，并用T命令单条执行指令，注意在执行命令的同时观察相应寄存器的状态。

4.练习使用填充命令F、搬家命令M和比较命令C。

5.利用Debug调试可执行文件（*.EXE）。

三、实验仪器、材料1. 软件DOSBOX、MASM2. PC微机一台四、实验步骤1.进入debug，使用A命令：-a100写入以下代码：MOV DL, 33H ；字符3的ASCII送DLMOV AH, 2 ；使用DOS的2号功能调用INT 21H ；进入功能调用，输出‘3’INT 20H ；执行INT 20H中断服务程序，结束程序，返回DOS 写完回车两下，再用-g=起始地址结束地址命令回车，再用-u命令回车，用-d100可得如图1-1，然后用-e200命令空格依次输入：B2 33 B4 02 CD 21 CD 20回车，用-d200可得如图1-2，用q退出debug。

2.进入dedug，使用A命令：-a300 写入以下代码MOV AL, [0120]ADD AL, [0122]DAAMOV BY[0124]，ALMOV AL, [0121]ADC AL, [0123]DAAMOV BY[0125]，ALINT 20用-g命令，再-d100查看结果如图2-1，在用U命令反汇编，用Q命令退出debug。

西安交通大学实验报告成绩第页共页课程微机原理与接口技术实验系别生物医学工程实验日期年月日专业班级组别交报告日期年月日姓名学号报告退发 (订正、重做) 同组者教师审批签字实验名称汇编语言程序设计一、实验目的1.掌握Lab6000p实验教学系统基本操作；2.掌握8088/8086汇编语言的基本语法结构；3.熟悉8088/8086汇编语言程序设计基本方法。

二、实验设备b6000p实验教学系统；2.IBM-PC机三、实验内容1.有一个10字节的数组，其值分别是80H，03H，5AH，FFH，97H，64H，BBH，7FH，0FH，D8H。

编程并显示结果：1)如果数组是无符号数，求出最大值，并显示；2)如果数组是有符号数，求出最大值，并显示。

2.将二进制数500H转换成二－十进制（BCD）码，并显示“500H的BCD是：”3.将二－十进制码（BCD）7693转换成ASCII码，并显示“BCD码7693的ASCII是：”4.两个长度均为100的内存块，先将内存块1全部写上88H，再将内存块1的内容移至内存块2。

在移动的过程中，显示移动次数1，2 ，3…0AH…64H（16进制－ASCII码并显示子程序）5.键盘输入一个小写字母(a~z)，转换成大写字母显示：请输入一个小写字母(a~z)：转换后的大写字母是：6.实现4字节无符号数加法程序，并显示结果，如99223344H + 99223344H= xxxxxxxxH四、实验结果1.有一个10字节的数组，其值分别是80H，03H，5AH，FFH，97H，64H，BBH，7FH，0FH，D8H。

编程并显示结果：（1）如果数组是无符号数，求出最大值，并显示；（2）如果数组是有符号数，求出最大值，并显示。

程序：（1）无符号数#make_COM#; COM file is loaded at CS:0100hORG 100hJMP STARTABC DB 80H,03H,5AH,0FFH,97H,64H,0BBH,7FH,0FH,0D8HMAIN PROC FARSTART: MOV SI,0MOV AL,ABC[SI]A1: INC SICMP SI,9JNC EXITMOV BL,ABC[SI]CMP AL,BLJC A2JMP A1A2: XCHG BL,ALJMP A1EXIT: MOV CL,16DIV CLMOV DX,AXMOV CL,9CMP DL,CLJA E1ADD DL,30HMOV AH,2INT 21HE1: ADD DL,37HMOV AH,2INT 21HMOV DL,DHCMP DL,9JA E2ADD DL,30HMOV AH,2INT 21HE2: ADD DL,37HMOV AH,2INT 21HMOV DL,'H'MOV AH,2INT 21HRETMAIN ENDPEND START结果:（2）有符号数#make_COM#; COM file is loaded at CS:0100hORG 100hJMP STARTSHUZU DB 80H,03H,5AH,0FFH,97H,64H,0BBH,7FH,0FH,0D8H MAIN PROC FARSTART: MOV SI,0MOV AL,SHUZU[SI]L1: INC SICMP SI,9JNC NEXTMOV BL,SHUZU[SI]CMP AL,BLJL L2 ;带符号数比较 JMP L1L2: XCHG BL,ALJMP L1NEXT: MOV CL,16DIV CLMOV DX,AXMOV CL,9CMP DL,CLJA L3 ;无符号数比较 ADD DL,30HMOV AH,2INT 21HJMP L4L3: ADD DL,37HMOV AH,2INT 21HL4: MOV DL,DH ;ASCII码转换 CMP DL,9JA L5ADD DL,30HMOV AH,2INT 21HJMP L5L5: ADD DL,37HMOV AH,2INT 21HL6: MOV DL,'H'MOV AH,2INT 21HHLTMAIN ENDPEND START2.将二进制数500H转换成二－十进制（BCD）码，并显示“500H的BCD是：”程序：#make_COM#; COM file is loaded at CS:0100hORG 100hJMP START;DATA SEGMENTSHUCHU DB 'BCD IS $'ABC DB 15 DUP(?);DATA ENDSMAIN PROC FARSTART: MOV DX,OFFSET SHUCHUMOV AH,9INT 21HMOV AX,OFFSET ABCMOV DX,AXMOV AX,500H ;分离出各位数，分别进行BCD码转换SUB DX,DXMOV CX,1000DIV CXXCHG DX,AX ;商在DX中，余数在AX中MOV BX,AXADD DL,30HMOV AH,2INT 21H ;千位转换并输出MOV AX,BXMOV CL,100DIV CLMOV DX,AXADD DL,30HMOV AH,2INT 21H ;百位转换并输出MOV AL,DHSUB AH,AHMOV CL,10DIV CLMOV BX,AXMOV DL,BLADD DL,30HMOV AH,2INT 21H ;个位转换并输出MOV DL,BHADD DL,30HMOV AH,2INT 21HRETMAIN ENDPEND START结果:3.将二－十进制码（BCD）7693转换成ASCII码，并显示“BCD码7693的ASCII 是：”程序：#make_COM#; COM file is loaded at CS:0100hORG 100hJMP START;DATA SEGMENTSHUCHU DB 'ASCII IS $'ABC DB 20 DUP(?);DATA ENDSMAIN PROC FARSTART: MOV DX,OFFSET SHUCHUMOV AH,9INT 21HMOV CH,4MOV AX,OFFSET ABCMOV DX,AXMOV BX,7693HEXIT: MOV CL,4ROL BX,CLMOV AL,BLAND AL,0FH ;与运算分离出最高位MOV AH,0ADD AL,30HMOV CL,16DIV CL ;分离出高位和低位MOV DH,AHMOV DL,ALADD DL,30HMOV AH,2INT 21HMOV DL,DHADD DL,30HMOV AH,2INT 21H ;分别输出高低位DEC CHJNZ EXIT ;进行循环HLTMAIN ENDPEND START结果:4.两个长度均为100的内存块，先将内存块1全部写上88H，再将内存块1的内容移至内存块2。
