多用电表的使用 经典练习题含答案)

专题39 练习使用多用电表【满分:110分 时间：90分钟】实验题（共10题，每题11分,共110分。

)1．如图所示为J0411多用电表示意图，其中A 、B 、C 为三个可调节的部件，某同学在实验室中用它测量一阻值约为13k Ω的电阻,他测量的操作步骤如下:（1）调节可调部件 ，使电表指针指向 。

（2)调节可调部件B ，使它的尖端指向 位置。

（3）将红、黑表笔分别插入正、负插孔中，两笔尖相互接触，调节可动部件 ，使电表指针指向欧姆零刻度位置.（4）将两只表笔分别与待测电阻两端相接，进行测量读数。

（5）换测另一阻值为2025k k ΩΩ的电阻时，应调节B ，使它的尖端指向“1k ⨯”的位置，此时还必须重复步骤 ，才能进行测量，若电表读数如图所示，则该待测电阻的阻值是 。

【答案】(1)A 左边零刻度处 （2）“100⨯"的倍率挡 （3)C（5)(3) 22 k Ω 【解析】【名师点睛】多用电表测量电阻时，先进行机械校零,需将选择开关旋到殴姆档某一位置，再进行欧姆调零，殴姆调零后,测量电阻读出示数．注意示数是由刻度值与倍率的乘积;考查欧姆表的使用，明确要选择合适的档位并每次换档后要进行欧姆调零。

2．使用多用电表测量电阻时，多用电表内部的电路可以等效为一个直流电源（一般为电池）、一个电阻和一表头相串联，两个表笔分别位于此串联电路的两端。

现需要测量多用电表内电池的电动势，给定的器材有：待测多用电⨯Ω档，调好零点;电阻箱置于适当数表、量程为60mA的电流表，电阻箱，导线若干，实验时，将多用电表调至1值，完成下列填空：（1)仪器连线如图1所示（a和b是多用电表的两个表笔）。

若两电表均正常工作，则表笔a为（填“红”或“黑”）色.（2）若适当调节电阻箱后,图1中多用电表、电流表与电阻箱的示数分别如图2(a）、（b）、(c）所示,则由各仪器的读数可得出电流表的内阻是Ω。

（3）计算得到多用电表内电池的电动势为 V(保留3位有效数字）。

第十一章电路及其应用1L5实验：练习使用多用电表一、单选题：L下列有关多用电表的欧姆挡说法正确的是()A.欧姆挡的刻度是均匀的B.欧姆挡的“零刻线”位于刻度盘右侧C.欧姆挡由挡换至“X1”挡后不需要重新欧姆调零D.欧姆挡可直接测出连接在电路中的电阻的阻值答案B解析欧姆挡的刻度是不均匀的，右侧疏，左侧密，故A错误：欧姆挡的“零刻线”位于刻度盘右侧，故B 正确：欧姆挡由“xlO”挡换至“X广挡后必须进行欧姆调零，故C错误：为了防止其他电阻的影响，利用欧姆挡测电阻时必须将电阻与电路断开，故D错误.2.多用电表使用时，将红表笔插入正(+)插孔，黑表笔插入负(一)插孔，用该表测直流电压、测电阻器电阻或测二极管的正反向电阻时，下列说法正确的是()A.测电压时，电流从红表笔流出多用电表，测电阻时，电流从红表笔流入多用电表B.测电压时，电流从红表笔流入多用电表，测电阻时，电流从红表笔流出多用电表C.选择欧姆挡“xlO”挡并调零后，将两表笔与待测电阻相连，发现电表指针偏转角度太大，则应换用挡，调零后再测D.选择欧姆挡的适当挡位并调零后，将黑表笔接二极管的正极，红表笔接二极管的负极，可以测得二极管的反向电阻答案C解析不论是测电压还是测电阻，电流均从红表笔流入多用电表，A、B选项错误：测电阻时，发现电表指针偏转角度太大，说明电阻小，应该换小量程的挡位，故C选项正确：选择欧姆挡的适当挡位并调零后，将黑表笔接二极管的正极，红表笔接二极管的负极，可以测得二极管的正向电阻，D选项错误.3.晶体二极管是电子电路中的常用元件，用多用电表欧姆档可粗略测量它的好坏.如图所示，是用多用电表欧姆档(xlO Q)测试三只二极管的示意图，由图可知哪个图中的二极管是好的，哪端为它的正极，正确的是 ()A,甲,a B.乙,〃C.丙,b D,乙,b【解析】晶体二极管的正向电阻很小，而反向电阻很大.由甲、乙、丙测量结果可知，乙图二极管是好的，a端为正极，故B正确.【答案】B4.用多用电表探测图所示黑箱发现：用直流电压档测量，E、G两点间和尸、G两点间均有电压，E、F两点间无电压：用欧姆档测量，黑表笔（与电表内部电源的正极相连）接E点，红表笔（与电表内部电源的负极相连）接下点，阻值很小，但反接阻值很大.那么，该黑箱内元件的接法可能是下图中（）G t 七A B C D【解析】黑表笔接E点，红表笔接尸点，电阻很小，此时二极管导通，电源电流从黑表笔流出，通过二极管从红表笔流进，电流方向从E到凡故B正确.【答案】B二、多选题5.结合图7,关于多用电表的使用，下列说法正确的有（）甲乙A.甲图中用多用电表直流电压挡测量的是电源的路端电压，表笔接法正确B.甲图中用多用电表直流电压挡测量的是小灯泡两端的电压，表笔接法错误C.乙图中用多用电表电阻挡测量的是二极管的正向电阻D.乙图中用多用电表电阻挡测量的是二极管的反向电阻答案BC解析题图中中用多用电表直流电压挡测量的是小灯泡两端的电压，电流从黑表笔流出，从红表笔流入，所以表笔接法错误，故A错误，B正确：电流从黑表笔流出，从红表笔流入，所以题图乙中用多用电表电阻挡测量的是二极管的正向电阻，故C正确，D错误.6.下列说法中正确的是（）A.欧姆表的每一档测量范围都是。

高中物理多用电表原理基础练习题（含答案）一、单选题1．如图是多用电表的原理图，通过选择开关k分别与123456连，以改变电路结构，分别成为电流表、电压表及欧姆表，则下列说法正确的是（）A．当选择开关k分别与1、2相连时是电流表，与3、4相连是电压表，与5、6相连时是欧姆表B．当选择开关k分别与1、2相连时是电流表，与3、4相连是欧姆表，与5、6相连时是电压表C．作电流表时2比1量程大，作电压表时6比5量程大D．作电流表或电压表时电流从红表笔流进黑表笔流出，作欧姆表时电流从红表笔流出黑表笔流进2．多用电表在测量通过小灯泡的电流时，应选择下图中的哪种连接方式？（）A．B．C．D．二、实验题3．如图中，甲所示为某多用电表内部简化电路图。

藏同学想通过该多用表的欧姆挡测量量程为3V的电压表内阻，如图乙所示。

（1）主要步骤如下：①将选择开关拨到“×100”的欧姆挡上：①将两表笔相接触，旋转欧姆调零旋钮，使指针指在电阻零刻度处；①将红表笔与待测电压表（选填“正”或“负”）接线柱相接，黑表笔与另一接线柱相连，发现此时指针偏转角度很小；①换用（选填“×10”或“×1k”）欧姆挡重新后测量，发现此时指针偏转适中，记下电阻数值；①将选择开关调至空挡或交流电压最高挡后拔下表笔，将多用电表放回桌上原处，实验完毕。

（2）实验中表盘示数如图所示，则欧姆表的读数为Ω。

（3）此时电压表读数为V。

4．如图甲所示为多用电表的示意图，现用它测量一个阻值约为2000Ω的电阻，测量步骤如下：①调节指针定位旋钮，使电表指针停在 （填“电阻”或“电流”）的“0”刻度线； ①将选择开关旋转到电阻挡的 （填“×1”或“×10”或“×100”或“×1 k”）位置； ①将红、黑表笔分别插入“＋”“-”插孔，并将两表笔短接，调节 ，使电表指针对准 （填“电阻”或“电流”）的“0”刻度线；①将红、黑表笔分别与待测电阻两端相接触，若电表读数如图乙所示，该电阻的阻值为 Ω；①测量完毕，将选择开关旋转到 位置。

多用电表组卷一、单选题（本大题共3小题，共12.0分）1. 一个用满偏电流为3mA 的电流表改装而成的欧姆表，调零后用它测量500Ω的标准电阻时，指针恰对在刻度盘的正中间，电源E =1.5V.当用它测量一个未知电阻时，指针在1mA 处，则被测电阻的阻值为( )A. 1000ΩB. 5000ΩC. 1500ΩD. 2000Ω【答案】A【解析】解：欧姆调零时：I g =ER 内=0.003A ，测500欧姆电阻时：12I g =0.0015A =ER 内+500Ω，测未知电阻时：I =0.001A =E R内+R ，解得：R =1000Ω； 故选：A 。

欧姆表的工作原理是闭合电路的欧姆定律，应用闭合电路欧姆定律分析答题。

本题考查了求被测电阻的阻值，知道欧姆表的工作原理、应用闭合电路的欧姆定律即可正确解题。

2. 以下是欧姆表原理的电路示意图，正确的是( )A.B.C.D.【答案】C【解析】【分析】红表笔插在正极孔中，与内部电源的负极相连，黑表笔与电源的正极相连。

本题考查了欧姆表的内部结构，要记住电流从红表笔进，从黑表笔出。

【解答】由于要保证电流在表头中由红进黑出，故红表笔应接电源的负极，黑表笔接电源的正极；并且在测量电阻时要进行欧姆调零；故应串接滑动变阻器，故C 正确，ABD 错误。

故选C 。

3. 以下是欧姆表原理的电路示意图，正确的是( )A. B.C. D.【答案】C【解析】【分析】红表笔插在正极孔中，与内部电源的负极相连，黑表笔与电源的正极相连。

本题考查了欧姆表的内部结构，要记住电流从红表笔进，从黑表笔出。

【解答】由于要保证电流在表头中由进由出，红表笔应接电源的负极，黑表笔接电源的正极，故C正确，ABD错误。

故选C。

二、多选题（本大题共1小题，共4.0分）4.(多选)如图所示是简化的多用电表的电路图．选择开关S与不同接点连接，就组成不同的电表，已知R34，下面是几位同学对这一问题的议论，请你判断他们中的正确说法是()A. S与1、2连接时，多用电表就成了电流表，且前者量程较大B. S与3、4连接时，多用电表就成了电流表，且前者量程较大C. S与3、4连接时，多用电表就成了电压表，且前者量程较大D. S与5连接时，多用电表就成了欧姆表【答案】AD【解析】【分析】要熟悉多用表的原理和结构，明确电压表、电流表和欧姆表的基本结构和性质，根据电表的结构即可选出欧姆表、电压表和电流表。

(时间: 60分钟)1. 甲、乙两同学使用多用电表欧姆挡测同一个电阻时, 他们都把选择开关旋到“×100”挡, 并能正确操作. 他们发现指针偏角太小, 于是甲把选择开关旋到“×1 k”挡, 乙把选择开关旋到“×10”挡, 但乙重新调零, 而甲没有重新调零. 则以下说法正确的是()A. 甲选挡错误, 而操作正确B. 乙选挡正确, 而操作错误C. 甲选挡错误, 操作也错误D．乙选挡错误, 而操作正确答案 D解析在使用多用电表的欧姆挡时一定要先进行欧姆调零, 再测量；同时为了减小误差, 要尽量使指针指在中间刻度附近, 即要合理地选择倍率挡位.2. 用多用电表的欧姆挡(×1 kΩ)检验性能良好的晶体二极管, 发现多用电表的指针向右偏转的角度很小, 这说明()A. 二极管加有正向电压, 故测得电阻很小B．二极管加有反向电压, 故测得电阻很大C. 此时红表笔接的是二极管的正极D. 此时红表笔接的是二极管的负极答案BC3. 关于多用电表表面上的刻度线, 下列说法中正确的是()A．直流电流刻度线和直流电压刻度线都是均匀的, 可以共用一个刻度盘B. 电阻刻度是不均匀的C. 电阻刻度上的零刻度与直流电流的最大刻度线相对应D. 电阻刻度上的零刻度与直流电流的最大刻度线不对应答案ABC解析多用表中, 直流电流和电压刻度是均匀的, 但电阻刻度不均匀, A.B选项正确；电阻零刻度对应Ig.电阻∞刻度线对应I＝0, 故C选项正确.4．如图2124所示为多用电表的刻度盘．若选用倍率为“×100”的电阻挡测电阻时, 表针指示如图所示, 则：图2124(1)所测电阻的阻值为________ Ω；如果要用此多用电表测量一个阻值约为2.0×104 Ω的电阻, 为了使测量结果比较精确, 应选用的欧姆挡是________(选填“×10”、“×100”或“×1 k”).(2)用此多用电表进行测量, 当选用量程为50 mA的电流挡测量电流时, 表针指于图示位置, 则所测电流为________ mA；当选用量程为250 mA的电流挡测量电流时, 表针指于图示位置, 则所测电流为________ mA.(3)当选用量程为10 V的电压挡测量电压时, 表针也指于图示位置, 则所测电压为________ V.答案(1)1.5×103×1 k(2)30.8(30.7～30.9都正确)154(3)6.2解析(1)欧姆表读数: 对应最上一行刻度值为15, 倍率为“×100”, 读数为1.5×103 Ω；测2.0×104 Ω电阻时应选“×1 k”的欧姆挡.(2)选50 mA直流电流挡, 则每一大格表示10 mA, 每一小格表示1 mA, 测量的精确度为1 mA, 应估读到0.1 mA(此时为估读), 指针对应的读数为30.8 mA；选择量程为250 mA的电流挡, 则每一大格表示50 mA, 每一小格表示5 mA, 测量的精确度为5 mA, 应估读到1 mA(此时为估读), 指针对应的读数为154 mA.(3)选择10 V电压挡, 则每一大格表示2 V, 每一小格表示0.2 V, 测量的精确度为0.2 V, 应估读到0.1 V(此时应为估读), 指针对应的读数为6.2 V.5．用多用电表的欧姆挡测量一未知电阻的阻值, 若将选择倍率的旋钮拨至“×100 Ω”的挡时, 测量时指针停在刻度盘0 Ω附近处, 为了提高测量的精确度, 有下列可供选择的步骤:A. 将两根表笔短接B. 将选择开关拨至“×1 kΩ”挡C. 将选择开关拨至“×10 Ω”挡D. 将两根表笔分别接触待测电阻的两端, 记下读数E．调节调零电阻, 使指针停在0 Ω刻度线上F. 将选择开关拨至交流电压最高挡上将上述步骤中必要的步骤选出来, 这些必要步骤的合理顺序是________(填写步骤的代号)；若操作正确, 上述D步骤中, 指针偏转情况如图2125所示, 则此未知电阻的阻值是Rx＝________.图2125答案CAEDF160 Ω6. 在练习使用多用电表的实验中(1)某同学连接的电路如图2126所示图2126①若旋转选择开关, 使尖端对准直流电流挡, 此时测得的是通过________的电流；②若断开电路中的电键, 旋转选择开关使其尖端对准欧姆挡, 此时测得的是__________的电阻；③若旋转选择开关, 使尖端对准直流电压挡, 闭合电键, 并将滑动变阻器的滑片移至最左端, 此时测得的是__________两端的电压.(2)在使用多用电表的欧姆挡测量电阻时, 若()A. 双手捏住两表笔金属杆, 测量值将偏大B. 测量时发现指针偏离中央刻度过大, 则必须减小倍率, 重新调零后再进行测量C. 选择“×10”倍率测量时发现指针位于20与30正中间, 则测量值小于25 ΩD．欧姆表内的电池使用时间太长, 虽然完成调零, 但测量值将略偏大答案(1)①R1②R1和R2串联③R2(或电源的路端电压)(2)D解析(1)①当多用电表选择开关尖端对准直流电流挡时, 电流表与R1串联, 此时电流表测得的是通过R1的电流.②切断电路, 选择开关尖端对准欧姆挡时, 测得的是R1和R2的串联总电阻.③选择开关尖端对准直流电压挡, 闭合开关, 且滑动变阻器的滑片移至最左端时, 电阻R1被短路, 此时多用电表示数等于电阻R2两端的电压, 也等于电源的路端电压.(2)双手捏住两表笔金属杆时, 测量值为被测电阻与人体电阻的并联阻值, 应偏小, A错误；测量时指针若向左偏离中央刻度过大, 应增大倍率, B错误；选择开关对应“×10”倍率时, 指针位于20与30正中间时, 测量值应小于250 Ω, C错误；电池用时间太久, 电动势减小, 虽然完成调零, 但中值电阻偏小, 测量时读数将比真实值偏大, D正确．图21277. 用如图2127所示的多用电表测量电阻, 要用到选择开关K和两个部件S、T.请根据下列步骤完成电阻测量:(1)旋动部件________, 使指针对准电表的“0”刻线．(2)将K旋转到电阻挡“×100”的位置.(3)将插入“＋”、“－”插孔的表笔短接, 旋动部件______. 使指针对准电阻的________(选填“0刻线”或“∞刻线”).(4)将两表笔分别与待测电阻相接, 发现指针偏转角度过小．为了得到比较准确的测量结果, 请从下列选项中挑出合理的步骤, 并按________的顺序进行操作, 再完成读数测量．A. 将K旋转到电阻挡“×1 k”的位置B. 将K旋转到电阻挡“×10”的位置C. 将两表笔的金属部分分别与被测电阻的两根引线相接D．将两表笔短接, 旋动合适部件, 对电表进行校准答案(1)S(3)T0刻线(4)ADC解析用多用电表测量电阻时, 在测量之前就要观察指针是否在零刻度线上, 若指针不在零刻度线上, 用螺丝刀小心旋动指针定位螺丝S, 使指针对准电流的“0刻线”. 然后旋动选择开关K, 选择量程, 再将两表笔短接, 调整调零电阻的旋钮T, 使指针对准满偏刻度(即电阻的“0刻线”), 接下来才能将两表笔的金属部分分别与被测电阻的两根引线相接, 测量被测电阻的阻值. 若在测量过程中, 发现指针偏转角度过小, 表明被测的电阻阻值很大, 这时要换用更高倍率的挡位, 例如, 本题就要从“×100”挡位更换到“×.k”挡位.图21288. 如图2128所示, 电路中有三根导线, 其中一根是断的, 电源、电阻R1.R2及另外两根导线是好的. 为了查出断导线, 某学生想先用多用电表的红表笔连接在电源的正极a, 再将黑表笔连接在电阻R1的b端和R2的c端, 并观察多用电表指针的示数. 下列选项中符合操作规程的是()A. 直流10 V挡B. 直流0.5 A挡C. 直流2.5 V挡D. 欧姆挡答案 A解析因为被检测的电路为含电源电路, 所以选用欧姆挡一定不行. 由于电路中电源电动势为6 V, 所以选用直流2.5 V挡也不安全. 估测电路中电流的最大值可能为Im＝＝ A＝1.2 A, 所以选用直流0.5 A挡也不对, 只能选用直流10 V挡. 故正确答案为A.图21299. 如图2129所示为一电路板示意图, a、b、c、d为接线柱, a、d与220 V的交流电源连接, ab 间、cd间分别连接一个电阻, 现发现电路中没有电流, 为检查电路故障, 用一多用电表的交流电压表分别测得b、d两点以及a、c两点间的电压均为220 V, 由此可知()A. ab间电路通, cd间电路不通B. ab间电路不通, bc间电路通C. ab间电路通, bc间电路不通D．bc间电路不通, cd间电路通答案 C解析测量ac时电压为220 V, 说明abc这一段电路某点断路, 测bd时电压为220 V, 说明bcd间某点断路, 显然, 这两种情况综合的结果便是bc断路. 故选C.图2121010. 如图21210所示的电路中, 1.2.3.4.5.6为连接点的标号. 在开关闭合后, 发现小灯泡不亮. 现用多用电表检查电路故障, 需要检测的有: 电源、开关、小灯泡、3根导线以及电路中的各连接点.(1)为了检测小灯泡以及3根导线, 在连接点1.2已接好的情况下, 应当选用多用电表的________挡. 在连接点1.2同时断开的情况下, 应当选用多用电表的________挡.(2)在开关闭合情况下, 若测得5、6两点间的电压接近电源的电动势, 则表明__________________可能有故障.(3)将小灯泡拆离电路, 写出用多用电表检测该小灯泡是否有故障的具体步骤．答案(1)电压欧姆(2)开关或连接点5.6(3)①调到欧姆挡②将红黑表笔相接, 检查欧姆挡能否正常工作；③测量小灯泡的电阻. 如果电阻无穷大, 表明小灯泡有故障.解析(1)当连接点1.2已接好时, 电路中已有电压存在, 故需用电压挡来检测电路. 当连接点1.2同时断开时, 电路中没有电源提供电压, 要检测电路故障, 只有通过测各段电路的电阻是否异常, 故采用欧姆挡.(2)当电路中两点间有电压时, 这表明在此两点之外的电路与电源两极是连通的. 当测出两点间电压等于电源电压而又确定电路故障是断路引起时, 就可以确定断路位置在此两点之间.11．在黑箱内有一由四个阻值相同的电阻构成的串、并联电路, 黑箱面板上有三个接线柱1、2和3.用欧姆表测得1、2接线柱之间的电阻为1 Ω, 2、3接线柱之间的电阻为1.5 Ω, 1、3接线柱之间的电阻为2.5 Ω.(1)在虚线框中画出黑箱中的电阻连接方式；(2)如果将1.3接线用导线连接起来, 1.2接线柱之间的电阻为________Ω.答案(1)见解析(2)0.6解析(1)三次测量电阻不同, 三个接线柱里电阻连接肯定不是对称关系, 电阻连接方式如图所示, 每个电阻为1 Ω.(2)如果将1、3接线柱用导线连接起来, 1、2接线柱之间的电阻可等效为1 Ω电阻和1.5 Ω电阻并联, 阻值为0.6 Ω.。

练习使用多用电表」、基础知识（一）欧姆表原理（多用电表测电阻原理1、构造：如图所示，欧姆表由电流表G、电池、调零电阻R和红黑表笔组成.欧姆表内部：电流表、电池、调零电阻串联.部：接被测电阻R x.全电路电阻R总=&+只+「+ R x.2、工作原理：闭合电路的欧姆定律I = R+ R+ r+ R.3、刻度的标定:红黑表笔短接（被测电阻R x= 0）时，调节调零电阻偏，这一过程叫欧姆调零.R,使I = I g,电流表的指针达到满⑴当I = I g时,⑵当1 = 0时,R x = 0，在满偏电流I g处标为“ 0”. R x在1= 0处标为“S”.（图甲）（图乙）⑶当I =殳时, Rx= R g+R+ r，此电阻是欧姆表的内阻，也叫中值电阻.（二）多用电表的功能多用电表可以用来测量电流、电压、电阻等，并且每一种测量都有几个量程•外形如图所示：上半部为表盘，表盘上有电流、电压、电阻等多种量程的刻度；下半部为选择开关,它的四周刻有各种测量项目和量程. 另外，还有欧姆表的调零旋钮、指针定位螺丝和表笔的插孔.表盘瞬姆调養钮1、测量小灯泡的电压和电流① 按如图甲所示连好电路，将多用电表选择开关置于直流电压挡，测小灯泡两端的电压.② 按如图乙所示连好电路，将选择开关置于直流电流挡，测量通过小灯泡的电流.2、测量定值电阻① 根据被测电阻的大约阻值，选择合适的挡位，把两表笔短接，观察指针是否指欧 姆表的“ 0”刻度，若不指欧姆表的“ 0”刻度，调节欧姆表的调零旋钮，使指针指在欧 姆表的“ 0”刻度处;② 将被测电阻接在两表笔之间，待指针稳定后读数;③ 读出指针在刻度盘上所指的数值，观察选择开关所对应的欧姆挡的倍率，用读数 乘以倍率，即得测量结果;④测量完毕，将选择开关置于交流电压最高挡或“OFF ”挡.3、探索黑箱内的电学元件(三)多用电表使用注意事项(1) 表内电源正极接黑表笔，负极接红表笔，但是红表笔插入“+”孔，黑表笔插入 “一”孔，注意电流的实际方向应为“红入”，“黑出”.(2) 区分“机械零点”与“欧姆零点”.机械零点是表盘刻度左侧的“整的是表盘下边中间的定位螺丝； 欧姆零点是指刻度盘右侧的“ 0”位置，调整的是欧姆挡的调零旋钮.(3)由于欧姆挡表盘难以估读，测量结果只需取两位有效数字，读数时注意乘以相应红衷笔黒表笔0”位置，调量程的倍率．(4)使用多用电表时，手不能接触表笔的金属杆，特别是在测电阻时，更应注意不要用手接触表笔的金属杆．(5)测量电阻时待测电阻要与其他元件和电源断开，否则不但影响测量结果，甚至可能损坏电表．(6)测电阻时每换一挡必须重新欧姆调零．(7)使用完毕，选择开关要置于交流电压最高挡或“OFF”挡.长期不用，应把表内电池取出．四)多用电表对电路故障的检测高中阶段对电路故障的考查只限于断路和短路两种，且故障一般只有一处．(1)断路故障的检测方法①将多用电表拨到电压挡作为电压表使用．a、将电压表与电源并联，若电压表示数不为零，说明电源良好，若电压表示数为零, 说明电源损坏．b、在电源完好时，再将电压表与外电路的各部分电路并联.若电压表的示数为零,则说明该部分电路完好，若电压表示数等于电源电动势，则说明该部分电路中有断点．②将电流表串联在电路中，若电流表的示数为零，则说明与电流表串联的部分电路断路．③用欧姆挡检测将各元件与电源断开，然后接到红黑表笔间，若有阻值(或有电流)说明元件完好，若电阻无穷大(或无电流)说明此元件断路．不能用欧姆表检测电源的情况．(2)短路故障的检测方法①将电压表与电源并联，若电压表示数为零，说明电源被短路；若电压表示数不为零，则外电路的部分电路不被短路或不完全被短路．②用电流表检测，串联在电路中的电流表若示数不为零，故障应是短路五)欧姆表刻度盘特点及多用电表读数技巧1、欧姆表刻度盘不同于电压、电流刻度盘⑴左8右0:电阻无限大与电流、电压零刻度重合，电阻零与电流、电压最大刻度重合．(2)刻度不均匀:左密右疏．(3)欧姆挡是倍率挡，即读出的示数应再乘以该挡的倍率.电流、电压挡是量程范围挡. 4大角度偏”(因为欧姆挡的刻度盘上越靠左读数越大，且测量前指针指在左侧2、读数技巧 (1)欧姆表的读数估读.③ 电阻值等于指针示数与所选倍率的乘积.(2)测电压、电流时的读数，要注意其量程，根据量程确定精确度，精确度是 0.01时要估读到下一位，精确度是2、0.02、5、0.5时，不用估读到下一位.二、练习 考点一：对多用电表使用的考查1、 (2011 安徽理综 21( n ))(1)某同学使用多用电表粗略测量一定值电阻的阻值，先把选择开关旋到“X测量时指针偏转如图所示.请你简述接下来的测量操作过程：⑵接下来采用“伏安法”较准确地测量该电阻的阻值，所用实验器材如图所示.其中电在不知道待测电阻的估计值时，应先从小倍率开始，熟记“小倍率小角度偏, 大倍率a ”OO①为了减小读数误差，指针应指在表盘1 21到2的部分，即中央刻度附近.②除非指针所在刻度盘处每个小格表示1Q 时，要估读到下一位，其余情况都不用1、0.1、1 k ”挡位,④测量结束后，将选择开关旋到“ ”挡.压表内阻约为5 k Q,电流表内阻约为 5 Q 图中部分电路已经连接好，请完成实验电路的 连接.⑶图是一个多量程多用电表的简化电路图，测量电流、电压和电阻各有两个量程•当转换开关S 旋到位置3时，可用来测量 __________________ ;当S 旋到位置 _______________ 时，可用来测答案(1)①断开待测电阻，将选择开关旋到“X 100”挡;②将两表笔短接，调整“欧姆调零旋钮”，使指针指向“(2)如图所示(3) 电阻 1、2 1 2、多用电表表头的示意图如图所示.在正确操作的情况下:0 Q”③再接入待测电阻，将指针示数X100, 即为待测电阻阻值.量电流，其中S 旋到位置(1)所测电阻的阻值为 ______________ Q 如果要用此多用电表测量一个阻值约为电阻，为了使测量结果比较精确， 应选用的欧姆挡是 ___________________ (选填“X 42.0X 10 Q 的 10”、 “X 100”或 “X 1 k ”).(2)用此多用电表进行测量， 当选用量程为50 mA 的电流挡测量电流时,表针指于图示位流入电表. 答案(1)直流电压 1.20 V (2)直流电流 48 mA(3)电阻 1.6 k Q (4)改用“X 1 k ”倍率考点二对多用电表读数的考查如图所示为多用电表的刻度盘.若选用倍率为“X 100 ”的电阻挡测电阻时， 表针指示如图所示，则:(1)若选择开关的位置如 (2)若选择开关的位置如 (3)若选择开关的位置如 (4) 若选择开关的位置如正确操作步骤应该依次为:OH' 100 1(1—50丛/ f \2,5 ]0讯I ⑸ 500 V - @a 箭头所示,b 箭头所示,c 箭头所示,c 箭头所示, (5)全部测量结束后，应把选择开关拨到则测量的物理量是 则测量的物理量是 则测量的物理量是,测量结果为 ，测量结果为 ，测量结果为正确操作后发现指针的偏转角很小，那么接下来的或者(6)无论用多用电表进行何种测量(限于直流)，电流都应该从色表笔经 插孔重新欧姆调零读数 (5)0FF 挡交流电压最高挡(6)红正3、3 M “-f]fl訂 X Ik X 100x10 X I.......... . .. (V)置，则所测电流为mA ;当选用量程为 250 mA 的电流挡测量电流时，表针指于图测2.0 X 104 Q 电阻时应选"X 1 k ”的欧姆挡.（2）选50 mA 直流电流挡，则每一大格表示 10 mA ，每一小格表示1 mA ，测量的精确度为1 mA ,应估读到0.1 mA （此时为1/10估读）,指针对应的读数为 30.8 mA ;选择量程为250 mA 的电流挡，则每一大格表示 50 mA ,每一小格表示5 mA ,测量的精确度为5 mA ,应估读到1 mA （此时为1/5估读），指针对应的读数为 154 mA.⑶选择10 V 电压挡，则每一大格表示2 V ，每一小格表示0.2 V ，测量的精确度为0.2 V , 应估读到0.1 V （此时应为1/2估读），指针对应的读数为 6.2 V.(2)30.8(30.7 〜30.9 都正确)154 (3)6.2指针分别处于 a 、b 的位置，如图所示•若多用电表的选择答案 23.0解析 在读电压和电流时，要注意估读，而在读电阻时不用估读.5、（1）用多用电表的欧姆挡测量阻值约为几十千欧的电阻步骤，其中S 为选择开关，P 为欧姆挡调零旋钮.把你认为正确步骤前的字母按合理的示位置，则所测电流为mA.（3）当选用量程为 10 V 的电压挡测量电压时,表针也指于图示位置，则所测电压为V.解析（1）欧姆表读数：对应最上一行刻度值为15,倍率为"X 100”，读数为 1.5X 103 Q ；答案(1)1.5 X 103 X 1 k4、用多用电表进行了几次测量, 开关处于表格中所指的挡位,a 和b 的相应读数是多少？请填在表格中.R x ,以下给出的最可能的实现操作顺序填写在下面的横线上a.将两表笔短接，调节P使指针对准刻度盘上欧姆挡的0刻度，断开两表笔b .将两表笔分别连接到被测电阻的两端，读出R x的阻值后，断开两表笔d .旋转S 使其尖端对准欧姆挡X 100e .旋转S 使其尖端对准交流 500 V 挡，并拔出两表笔⑵下述关于用多用表欧姆挡测电阻的说法中正确的是(1)题目中要求测量几十千欧的电阻，所以应该选择X 1 k 的欧姆挡，再进行欧姆调零, 然后进行测量，最后将 S 旋至指向交流500 V 挡，拔出表笔，所以顺序为c 、 a 、b 、e •根据欧姆表的读数原理，可以得出欧姆表的读数为30 k Q.⑵指针偏角过大，说明电阻较小，所以应选择倍率较小的挡位, A 项正确；电阻的阻值 与电流的流向无关，所以红、黑表笔接反，不影响测量结果, B 项错误；不将被测电阻 与外电路断开，流经欧姆表的电流会影响读数甚至烧毁器材,C 项正确；只要不换挡位,就不用重新调零，D 项错误. 6、实验室新进了一批低电阻的电磁螺线管，课外活动小组的同学设计了一个试验来测量螺 线管的电阻•他们选择了多用电表、电流表、电压表、开关、滑动变阻器、导线和学生 电源等. (1)他们使用多用电表粗测螺线管金属丝的电阻，操作过程分以下三个步骤： ①将红表笔插入多用电表的 _____________________ (正、负)插孔、黑表笔插入多用电表的 (正、负)插孔；选择电阻挡“X 1”③把红、黑表笔分别与螺线管金属丝的两端相接，多用电表的示数如图所示，读数为Q.根据如图所示指针位置，此时被测电阻的阻值约为Q.A .测量电阻时，如果指针偏转过大，应将选择开关S 拨至倍率较小的挡位，重新调零后测量B .测量电阻时，如果红、黑表笔分别插在负、正插孔, 则会影响测量结果C .测量电路中的某个电阻，应该把该电阻与电路断开D .测量阻值不同的电阻时，都必须重新调零答案(1)c 、a 、b 、e 30 k (2)AC解析M U r・"imiE(2)根据多用电表示数，为了减小实验误差，并在实验中获得较大的电压调节范围，应从下图中的A、B、C、D四个电路中选择__________________________ 电路来测量金属丝电阻.-a------------——®-■—®__R__卜S £D(3)他们正确连接电路，接通电源后，调节滑动变阻器，发现电流始终无示数.请设计一种方案，利用多用电表检查电路故障并写出判断依据. (只需写出简要步骤)答案(1)①正负②将红、黑表笔短接，调节欧姆调零旋钮使指针指在电阻为零处(2)D (3)见解析解析(1)①将红、黑表笔分别插入多用电表的“ + ”、“一”插孔；选择电阻挡“X 1 ”②将红、黑表笔短接，调节欧姆调零旋钮使指针指在电阻为零处;③读数为4 Q.(2)滑动变阻器应选用分压式接法，由于金属丝电阻较小，因此应采用电流表外接法.故选D.(3)使用多用电表的电压挡位，接通电源，逐个测量各元件、导线上的电压，若电压等于电源电压，说明与多用电表并联的元件或导线有断路故障. 或使用多用电表的电阻挡位, 断开电路或拆下元件、导线，逐个测量各元件、导线上的电阻，若电阻为无穷大，说明该元件或导线有断路故障.考点三电学黑箱的探测(2012江苏单科10)如图所示的黑箱中有三只完全相同的电学元件, 对其进行探测. (1)在使用多用电表前，发现指针不在左边“0 ”刻度线处，应先调整题图中多用电表的（选填“ A ”、“ B ”或“ C ”）.Off f,_]j So — .I ■二 1025 -— 2」*mA(2)在用多用电表的直流电压挡探测黑箱 a 、b 接点间是否存在电源时， 一表笔接a ,另表笔应 ___________ (选填“短暂”或“持续”)接b ,同时观察指针偏转情况. ⑶在判定黑箱中无电源后，将选择开关旋至“X1”挡，调节好多用电表，测量各接点间的阻值.测量中发现，每对接点间正反向阻值均相等，测量记录如下表.两表笔分别 接a 、b 时，多用电表的示数如图所示. 请将记录表补充完整，并画出一种可能的电路两表笔接的接点多用电表的示数a 、b Qa 、c 10.0 Qb 、c15.0 Q解析(1)多用电表使用前应进行机械调零，机械调零装置为A.(2)使用多用电表进行测量时，为保证电表不被损坏往往要进行试触，即让两表笔进行短暂接触，观察指针偏转情况，若持续接触则有可能损坏电表.7、 小明使用多用电表5.0 Q,AQ O■間]1 Ip(3) 黑箱中无电源且每对接点间正反阻值相等，由多用电表读数可知所缺数据为由a 、b 间电阻为 5.0 Q, a 、c 间为10.0Q, b 、c 间为 15.0 Q 知, 电路为a 、b 间5.0 Q“1 X 1.5 故 R 12=Q= 0.6 Q.1 + 1.5考点四 用多用电表检查电路故障如图所示是某同学连接的实验实物图，合上开关后，发现列两种方法检查故障：的电阻与a 、c 间10.0 Q 的电阻串联而成, 电路图如图所示. 答案 (1)A (2)短暂 8、(2012全国22)在黑箱内有一由四个阻值相同的电阻构成的串并联电路， 个接线柱1、2和3.用欧姆表测得1、2接线柱之间的电阻为 1 Q, 黑箱面板上有二2、 3接线柱之间的电阻为1.5 Q, 1、3接线柱之间的电阻为 2.5 Q. ⑴在图所示的虚线框中画出黑箱中的电阻连接方式;(2)如果将1、3接线柱用导线连接起来,答案 (1)见解析图 (2)0.61、2接线柱之间的电阻为Q.解析(1)根据已知1、2间电阻为1 Q, 2、3间电阻为1.5 Q ,1、3间电阻为2.5 Q,可画出电阻的连接方式如下:1 =q in 20Ifl|=CZ=:d1 in(2)若将1、3接线柱用导线连接起来，则等效电路图为:9、A 、B 灯都不亮.他采用下(1)用多用电表的直流电压挡进行检查:①那么选择开关应置于下列量程的③该同学测试结果如下表所示， 根据测试结果，可以判定故障是 设只有下列中的某一项故障 )测试点 a 、bC 、bC 、dd 、f电压表示数有示数有示数无示数有示数B .灯B 短路C . C 、d 段断路AB . 10 VC . 50 VD . 250V②在测试a 、b 间直流电压时，红表笔应接触.（填a 或b ）(2)用欧姆挡检查：①测试前，应将开关 S.(填“断开”或“闭合”).测量点C 、dd 、ee 、f表针偏转情况A.灯A 断路 B .灯B 断路 ②测量结果如下表所示，由此可以断定故障是C •灯A 、B 都断路D . d 、e 间导线断路解析(1)①总电动势为6 V ，故选10 V 量程即可.②红表笔接高电势，即a 端.③综合判断：用电器两端有电压为断路，无电压为短路或完好，电源两端无电压为损坏, 有电压为完好，故选D.(2)①测电阻前应断开开关(断开电源).②C 、d 间有阻值，说明灯 A 完好. d 、e 间无电流(电阻8),说明d 、e 断路.e 、f 间有阻值，说明B 灯完好.选D.答案⑴①B ②a ③D (2)①断开②D10、某班同学在做“练习使用多用电表”的实验. (1)某同学用多用电表的欧姆挡测量电阻R x 的阻值，当选择开关置于欧姆挡“X100”的位置时，多用电表指针示数如图所示，此被测电阻的阻值约为Q.挡.(用字母序号表示)A.灯A 断路 D . d 、f 段断路⑵某同学按如图所示的电路图连接元件后，闭合开关S,发现A、B灯都不亮.用多用电表的欧姆挡检查电路的故障. 检查前，应将开关S __________________ •(填“闭合”该同学或“断开”)(3)若(2)中同学检查结果如下表所示，由此可以确定测试点b、f b、e b、d d、e 多用电表示数无穷大无穷大500 Q无穷大B .灯B断路A.灯A断路C .灯A、B都断路D. d、e间导线断路答案(1)2.6 k(或2.6X 103 2 600) (2)断开(3)D解析(1)欧姆表测电阻的测量值等于读数乘以倍率.⑵用欧姆挡检查电路需将电路断开.(3)b、f之间电阻无穷大说明b、f间有断路，b、e之间电阻无穷大说明b、e间有断路,d、e之间电阻无穷大说明d、e间有断路，b、d间电阻有一定的数值，说明b、d间没有断路，所以断路在d、e之间.。

欧姆表的原理图21171．如图2117所示是把量程为3 mA 的电流表改装成欧姆表的结构示意图，其中电池电动势E ＝1.5 V ，改装后，原来电流表3 mA 刻度处的刻度值定为零位置，则2 mA 刻度处应标为________，1 mA 刻度处应标为________． 答案 250 Ω 1 000 Ω解析 因为R 内＝E I g ＝1.5 V3 mA ＝500 Ω，I 1＝E R 内＋R x 1，2 mA ＝ 1.5 V500 Ω＋R x 1，所以R x 1＝250 Ω.因为I 2＝E R 内＋R x 2，1 mA ＝ 1.5 V 500 Ω＋R x 2，所以R x 2＝1 000 Ω.多用电表的功能及使用图21182．如图2118所示，用多用电表测量直流电压U 和测电阻R ，若红表笔插入多用电表的正(＋)插孔，则( )A ．前者电流从红表笔流入多用电表，后者电流从红表笔流出多用电表B ．前者电流从红表笔流入多用电表，后者电流从红表笔流入多用电表C ．前者电流从红表笔流出多用电表，后者电流从红表笔流出多用电表D ．前者电流从红表笔流出多用电表，后者电流从红表笔流入多用电表 答案 B解析题图中所示是多用电表的示意图，无论是测电压U还是测电阻R，电流都是从红表笔流入多用电表，从黑表笔流出多用电表，选项B正确．(时间：60分钟)题组一欧姆表的原理1．下列说法中正确的是()A．欧姆表的每一挡测量范围都是0到∞B．欧姆表只能用来粗略地测量电阻C．用欧姆表测电阻，指针越接近刻度中央误差越大D．用欧姆表测电阻，指针越靠近刻度右边误差越小答案AB解析由于欧姆表刻度不均匀，只能对电阻粗略地进行测量．2．用欧姆表测一个电阻R的阻值，选择旋钮置于“×10”挡，测量时指针指在100与200刻度弧线的正中间，可以确定()A．R＝150 ΩB．R＝1 500 ΩC．1 000 Ω＜R＜1 500 ΩD．1 500 Ω＜R＜2 000 Ω答案 C解析表盘右疏左密，所以指针指在100与200刻度弧线的正中间，可以确定1 000 Ω＜R ＜1 500 Ω，故选C.3．一个用满偏电流为3 mA的电流表改装成的欧姆表，调零后用它测量500 Ω的标准电阻时，指针恰好指在刻度盘的正中间．如用它测量一个未知电阻时，指针指在1 mA处，则被测电阻的阻值为()A．1 000 ΩB．5 000 ΩC．1 500 ΩD．2 000 Ω答案 A解析本题主要考查对欧姆表的原理的理解．设欧姆表的内阻为R内，由欧姆定律知：3×10－3 A＝ER内，1.5×10－3 A＝ER内＋500 Ω，所以R内＝500 Ω，E＝1.5 V，又1×10－3 A＝ER内＋R x，所以R x＝1 000 Ω.图21194．如图2119是一个将电流表改装成欧姆表的示意图，此欧姆表已经调零，用此欧姆表测一阻值为R 的电阻时，指针偏转至满刻度4/5处．现用该表测一未知电阻，指针偏转到满刻度的1/5处，则该电阻的阻值为( ) A ．4R B ．5R C ．10R D ．16R 答案 D解析 当进行电阻调零时，根据闭合电路的欧姆定律，此时欧姆表满偏，即I g ＝ER 内，当测量电阻值为R 的电阻时，有4I g 5＝E R 内＋R ，设待测电阻阻值为R ′，则有I g 5＝E R 内＋R ′，联立各式解得R ′＝16R .故D 对．图211105．如图21110所示为一简单欧姆表原理示意图，其中电流表的满偏电流I g ＝300 μA ，内阻R g ＝100 Ω，可变电阻R 的最大阻值为10 kΩ，电池的电动势E ＝1.5 V ，内阻r ＝0.5 Ω，图中与接线柱A 相连的表笔颜色应是________色．按正确使用方法测量电阻R x 的阻值时，指针指在刻度盘的正中央，则R x ＝________ kΩ，若该欧姆表使用一段时间后，电池电动势变小、内阻变大，但此表仍能调零，按正确使用方法再测上述R x ，其测量结果与原结果相比将________(填“变大”、“变小”或“不变”)． 答案 红 5 变大解析 由I ＝E R g ＋R ＋r ＋R x 及I g ＝E R g ＋R ＋r ，且指针指中央，I ＝12I g ＝150 μA ，联立解得R x＝5 kΩ；因欧姆表的内阻变大，同样的电阻值，电流变小，读数变大． 题组二 多用电表的功能及使用6．下列关于多用电表电阻挡的说法中，正确的是( )A．表盘刻度是不均匀的，从零刻度处开始，刻度值越大处，刻度越密B．红表笔是与表内的电源的负极相连的C．测电阻时，首先要把红、黑表笔短接进行调零，然后再去测电阻D．为了减小误差，应尽量使指针指在中间刻度附近答案ABCD解析由多用电表电阻挡的工作原理可知表盘刻度是不均匀的，且刻度值越大刻度越密；红表笔是与电表内部电源的负极相连的；在测量时一定要先进行电阻挡调零，再测量，同时为减小误差，要尽量使指针指在中间刻度附近．题组三综合应用图211117．如图21111所示，欧姆表刻度盘中，未使用时指针指A，两表笔短接时指针指B.若欧姆表的总内阻为24 Ω，C是A、B的中点，D是A、C的中点，则D点的刻度值为________ Ω.答案72解析由欧姆表原理：I g＝ER＋r＋R g，当指针指D点时，电流为满偏电流的14，则由I g4＝ER＋r＋R g＋R x′，得：R x′＝3R内＝72 Ω.8．实验室有下列器材：A．电流表(0～100 μA,1.5 kΩ)；B．电流表(0～1 mA,1 kΩ)；C．变阻器(0～300 Ω)；D．变阻器(0～800 Ω)；E．干电池(1.5 V，r＝0)；现要改装一只欧姆表，从上述备用器材中，电流表应选用________，变阻器应选用________，电源应选用________(填序号)．改装好的欧姆表中心刻度的阻值为________．答案B D E 1.5 kΩ解析若选用A电流表，需要变阻器的最小阻值为R＝EI g－1.5 kΩ＝13.5 kΩ.C、D两个变阻器都不能用，故不能选A电流表．若选用B电流表，需要变阻器的最小阻值为R＝EI g－1 kΩ＝0.5 kΩ＝500 Ω，D变阻器可以满足，故电流表选B，变阻器选D.由于只有一个电源，故电源选E.欧姆表中心刻度的阻值为R 中＝R 内＝E I g ＝1.5 V1 mA＝1.5 kΩ.图211129．在如图21112所示的电路中，电源的电动势E ＝1.5 V ，内阻r ＝0.5 Ω，电流表满偏电流I g ＝10 mA ，电流表电阻R g ＝7.5 Ω，A 、B 为接线柱．(1)用一根导线把A 、B 直接连起来，此时，应把可变电阻R 1调节为多少才能使电流表恰好达到满偏电流？(2)调至满偏后保持R 1的值不变，在A 、B 间接入一个150 Ω的定值电阻R 2，电流表指针指着多少刻度的位置？(3)如果把任意电阻R 接在A 、B 之间，电流表读数I 与R 的值有什么关系？ 答案 (1)142 Ω (2)5 mA (3)R ＝1.5 VI－150 Ω解析 (1)因电流表电阻R g 的值不能忽略，此时可以把电流表视为一个电阻来计算．由闭合电路欧姆定律，有I g ＝ER g ＋r ＋R 1从中解出可变电阻R 1的值R 1＝E I g －R g －r ＝(1.50.01－7.5－0.5) Ω＝142 Ω这表示，当两个接线柱直接连到一起，且表头指针恰好满偏时，可变电阻R 1的值需调节到142 Ω.(2)保持可变电阻R 1的值不变，把R 2＝150 Ω接在A 、B 之间，设这时电流表读数为I 2，由闭合电路欧姆定律得：I 2＝E R g ＋r ＋R 1＋R 2＝ 1.57.5＋0.5＋142＋150 A ＝0.005 A ＝5 mA这表示，接入R 2后，电流表指针指在“5 mA ”刻度的位置．(3)把任意电阻R 接到A 、B 之间、设电流表读数为I ，则I ＝ER g ＋r ＋R 1＋R代入数值后，得I ＝ 1.5 V150 Ω＋R解出R ＝1.5 VI －150 Ω.。

第1页 共14页 第2页 共14页2023-2024学年高二上物理：11.5实验：练习使用多用电表一．选择题（共6小题）1．图为多用电表欧姆挡的原理示意图，其中电流表的满偏电流为300μA ，内阻R g ＝100Ω，调零电阻的最大值R 0＝50k Ω，电池电动势E ＝1.5V ，两表笔短接调零后，用它测量电阻R x ，当电流计指针指在满刻度的13时，则R x 的阻值是（ ）A ．100ΩB ．1k ΩC ．10k ΩD ．100k Ω2．如图所示，甲、乙两个电路都是由一个灵敏电流表G 和一个变阻器R 组成的，下列说法正确的是（ ） ①甲表是安培表，R 增大时量程增大 ②甲表是安培表，R 增大时量程减小 ③乙表是伏特表，R 增大时量程增大 ④乙表是伏特表，R 增大时量程减小。

A ．①③B ．①④C ．②③D ．②④3．用多用电表探测如图所示的黑箱发现：用直流电压挡测量，E 、G 两点间和F 、G 两点间均有电压，E 、F 两点间无电压；用欧姆表测量，黑表笔接E 点，红表笔接F 点，阻值很小，但反接阻值很大．那么该黑箱内元件的接法可能是选项图中的（ ）A ．B ．C ．4．在如图所示的电路中，只有一处导线发生断路，已知电池和两个定值电阻完好。

现要求用多用电表对该电路的故障进行探究，一同学将两表笔正确地插入插孔后，将红表笔接触图中的a 点，然后黑表笔分别接触b 、c 两点。

已知电源的电压为U ＝6V ，两个定值电阻的阻值分别为R 1＝100Ω、R 2＝5Ω。

为了能完成上述操作应选择的合理挡位是（ ）A ．直流电压挡10VB ．直流电流挡0.5AC ．直流电压挡5VD ．欧姆挡5．如图所示，把一个量程为5mA 的电流表表头改装成欧姆表“×1”挡，表头的内阻是50Ω，电池的电动势是1.5V ，内阻为10Ω。

经过欧姆调零之后测电阻，当欧姆表指针指到满偏的一半位置时，被测电阻的阻值是（ ）A ．60ΩB ．150ΩC ．300ΩD ．600Ω6．关于指针式多用电表的使用，下列说法正确的是（ ）A ．测电阻时，指针偏转至靠近刻度盘最右端，需要将倍率调换到更高倍率挡B ．测电阻时，为保证接触良好，可以用手直接将表笔和电阻捏紧C ．欧姆表换挡后，不需要重新进行欧姆调零，即可直接测电阻D ．测电流时，电流从红表笔流入多用电表，黑表笔流出 二．多选题（共3小题）。

多用电表1。

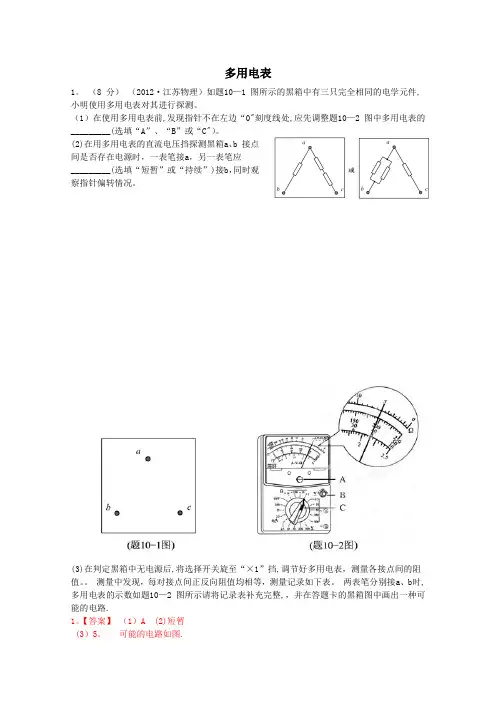

（8 分）（2012·江苏物理）如题10—1 图所示的黑箱中有三只完全相同的电学元件,小明使用多用电表对其进行探测。

（1）在使用多用电表前,发现指针不在左边“0"刻度线处,应先调整题10—2 图中多用电表的_________(选填“A”、“B”或“C"）。

(2)在用多用电表的直流电压挡探测黑箱a、b 接点间是否存在电源时，一表笔接a，另一表笔应_________(选填“短暂”或“持续”)接b，同时观察指针偏转情况。

(3)在判定黑箱中无电源后,将选择开关旋至“×1”挡,调节好多用电表，测量各接点间的阻值。

测量中发现，每对接点间正反向阻值均相等，测量记录如下表。

两表笔分别接a、b时,多用电表的示数如题10—2 图所示请将记录表补充完整,，并在答题卡的黑箱图中画出一种可能的电路.1。

【答案】（1）A (2)短暂(3）5。

可能的电路如图.【解析】在使用多用电表前,发现指针不在左边“0”刻度线处,应先机械调零，即调整图中多用电表的A。

在用多用电表的直流电压挡探测黑箱a、b 接点间是否存在电源时，一表笔接a,另一表笔应短暂接b,同时观察指针偏转情况。

.若指针偏转角度过大,说明应该选择量程较大的档，反之，选择量程较小的档.【考点定位】此题考查多用电表的使用和黑箱中元件探测。

2.（2012·全国理综）在黑箱内有一由四个阻值相同的电阻构成的串并联电路,黑箱面板上有三个接线柱1、2、3.用欧姆表测得1、2接线柱之间的电阻为1Ω,2、3接线柱之间的电阻为1。

5Ω，1、3接线柱之间的电阻为2.5Ω。

(1）在虚线框中画出黑箱中的电阻连接方式；(2）如果将1、3接线柱用导线连接起来，1、2接线柱之间的电阻为______Ω.3．(6分)（2012·上海物理）在练习使用多用表的实验中（1）某同学连接的电路如图所示。

①若旋转选择开关，使其尖端对准直流电流档，此时测得的是通过____________的电流；②若断开电路中的电键，旋转选择开关使其尖端对准欧姆档，此时测得的是____________的阻值;③若旋转选择开关，使其尖端对准直流电压档,闭合电键，并将滑动变阻器的滑片移至最左端,此时测得的是____________两端的电压。

2020高考物理实验专题：练习使用多用电表（含答案）1.如图为简单欧姆表原理示意图，其中电流表的满偏电流I g＝，内阻R g＝100 Ω，可变电阻R的最大阻值为10 kΩ，300 μＡ电池的电动势E＝1.5 V，内阻r＝0.5 Ω，图中与接线柱A相连的表笔颜色应是________色，按正确使用方法测量电阻R x 的阻值时，指针指在刻度盘的正中央，则R x为________kΩ。

若该欧姆表使用一段时间后，电池电动势变小，内阻变大，但此表仍能调零，按正确使用方法再测上述R x，其测量结果与原结果相比将__________(填“变大”“变小”或“不变”)。

答案红5变大2.用如图所示的多用电表测量电阻，要用到选择开关K和两个部件S、T。

请根据下列步骤完成电阻测量：(1)旋动部件__________，使指针对准电流的“0”刻线。

(2)将K旋转到电阻挡“×100”的位置。

(3)将插入“＋”“－”插孔的表笔短接，旋动部件______，使指针对准电阻的__________(填“0刻线”或“∞刻线”)。

(4)将两表笔分别与待测电阻相接，发现指针偏转角度过小。

为了得到比较准确的测量结果，请从下列选项中挑出合理的步骤，并按__________的顺序进行操作，再完成读数测量。

(填选项字母) A．将K旋转到电阻挡“× 1 k”的位置B．将K旋转到电阻挡“×10”的位置C．将两表笔的金属部分分别与被测电阻的两根引线相接D．将两表笔短接，旋动合适部件，对电表进行校准答案(1)S(3)T0刻线(4)ADC3.图甲为某同学组装完成的简易多用电表的电路图。

图中E是电池；R1、R2、R3、R4和R5是固定电阻，R6是可变电阻；表头的满偏电流为250 μＡ，内阻为480 Ω。

虚线方框内为换挡开关，A端和B端分别与两表笔相连。

该多用电表有5个挡位，5个挡位为：直流电压 1 V挡和5 V挡，直流电流 1mA挡和2.5 mA挡，欧姆×100 Ω挡。

专题60 练习使用多用电表专题导航目录常考点练习使用多用电表 (1)考点拓展练习 (5)常考点练习使用多用电【典例1】如图甲所示的黑箱中有三只相同的电学元件，小明使用多用电表对其进行探测。

（1）在使用多用电表前，发现指针不在左边“0”刻度线处，应先调整如图2中多用电表的（选填“A”、“B”或“C“）。

（2）在用多用电表的直流电压挡探测黑箱a、b接点间是否存在电源时，一表笔接a，另一表笔应（选填“短暂”或“持续”）接b，同时观察指针偏转情况。

（3）在判定黑箱中无电源后，将选择开关旋至“×1”挡，调节好多用电表，测量各接点间的阻值。

测量中发现，每对接点间正反向阻值均相等，测量记录如下表。

两表笔分别接a、b时，多用电表的示数如图乙所示。

请将记录表补充完整，并在黑箱图中画出一种可能的电路。

两表笔接的接点多用电表的示数a ，b Ω a ，c 10.0Ω b ，c15.0Ω【典例2】一多用电表的欧姆挡分为×1，×10，×100，×1k 共4个挡位。

某同学用该表测量阻值为1k Ω左右的电阻。

完成下列测量步骤中的填空。

（1）将选择开关置于 挡位。

（2）将红黑表笔短接，调整 使得 。

（3）测量电阻时，指针指示位置如图所示，该电阻的阻值为 k Ω。

（4）测量完成后，将选择开关旋转至OFF 挡位。

【技巧点拨】一．实验原理(1)欧姆表内部电路简化如图所示。

(2)根据闭合电路欧姆定律： ①当红、黑表笔短接时，I g ＝ER g ＋R ＋r；①当被测电阻R x 接在红、黑表笔两端时，I ＝ER g ＋R ＋r ＋R x ；①当I 中＝12I g 时，中值电阻R 中＝R g ＋R ＋r 。

二．实验器材多用电表、电学黑箱、直流电源、开关、导线若干、小灯泡、二极管、定值电阻(大、中、小)三个。

三．实验步骤(1)观察：观察多用电表的外形，认识选择开关的测量项目及量程。

(2)机械调零：检查多用电表的指针是否停在表盘刻度左端的零位置。

欧姆表的原理图21171．如图2117所示是把量程为3 mA 的电流表改装成欧姆表的结构示意图，其中电池电动势E ＝1.5 V ，改装后，原来电流表3 mA 刻度处的刻度值定为零位置，则2 mA 刻度处应标为________，1 mA 刻度处应标为________． 答案 250 Ω 1 000 Ω解析 因为R 内＝E I g ＝1.5 V3 mA ＝500 Ω，I 1＝E R 内＋R x 1，2 mA ＝ 1.5 V500 Ω＋R x 1，所以R x 1＝250 Ω.因为I 2＝E R 内＋R x 2，1 mA ＝ 1.5 V 500 Ω＋R x 2，所以R x 2＝1 000 Ω.多用电表的功能及使用图21182．如图2118所示，用多用电表测量直流电压U 和测电阻R ，若红表笔插入多用电表的正(＋)插孔，则( )A ．前者电流从红表笔流入多用电表，后者电流从红表笔流出多用电表B ．前者电流从红表笔流入多用电表，后者电流从红表笔流入多用电表C ．前者电流从红表笔流出多用电表，后者电流从红表笔流出多用电表D ．前者电流从红表笔流出多用电表，后者电流从红表笔流入多用电表 答案 B解析 题图中所示是多用电表的示意图，无论是测电压U 还是测电阻R ，电流都是从红表笔流入多用电表，从黑表笔流出多用电表，选项B 正确．(时间：60分钟)题组一 欧姆表的原理 1．下列说法中正确的是( )A ．欧姆表的每一挡测量范围都是0到∞B ．欧姆表只能用来粗略地测量电阻C ．用欧姆表测电阻，指针越接近刻度中央误差越大D ．用欧姆表测电阻，指针越靠近刻度右边误差越小 答案 AB解析 由于欧姆表刻度不均匀，只能对电阻粗略地进行测量．2．用欧姆表测一个电阻R 的阻值，选择旋钮置于“×10”挡，测量时指针指在100与200刻度弧线的正中间，可以确定( ) A ．R ＝150 Ω B ．R ＝1 500 ΩC ．1 000 Ω＜R ＜1 500 ΩD ．1 500 Ω＜R ＜2 000 Ω 答案 C解析 表盘右疏左密，所以指针指在100与200刻度弧线的正中间，可以确定1 000 Ω＜R ＜1 500 Ω，故选C.3．一个用满偏电流为3 mA 的电流表改装成的欧姆表，调零后用它测量500 Ω的标准电阻时，指针恰好指在刻度盘的正中间．如用它测量一个未知电阻时，指针指在1 mA 处，则被测电阻的阻值为( )A ．1 000 ΩB ．5 000 ΩC ．1 500 ΩD ．2 000 Ω 答案 A解析 本题主要考查对欧姆表的原理的理解．设欧姆表的内阻为R 内，由欧姆定律知：3×10－3A ＝E R 内，1.5×10－3 A ＝E R 内＋500 Ω，所以R 内＝500 Ω，E ＝1.5 V ，又1×10－3 A ＝E R 内＋R x，所以R x ＝1 000 Ω.图21194．如图2119是一个将电流表改装成欧姆表的示意图，此欧姆表已经调零，用此欧姆表测一阻值为R 的电阻时，指针偏转至满刻度4/5处．现用该表测一未知电阻，指针偏转到满刻度的1/5处，则该电阻的阻值为( ) A ．4R B ．5R C ．10R D ．16R 答案 D解析 当进行电阻调零时，根据闭合电路的欧姆定律，此时欧姆表满偏，即I g ＝ER 内，当测量电阻值为R 的电阻时，有4I g 5＝E R 内＋R ，设待测电阻阻值为R ′，则有I g 5＝ER 内＋R ′，联立各式解得R ′＝16R .故D 对．图211105．如图21110所示为一简单欧姆表原理示意图，其中电流表的满偏电流I g ＝300 μA ，内阻R g ＝100 Ω，可变电阻R 的最大阻值为10 kΩ，电池的电动势E ＝1.5 V ，内阻r ＝0.5 Ω，图中与接线柱A 相连的表笔颜色应是________色．按正确使用方法测量电阻R x 的阻值时，指针指在刻度盘的正中央，则R x ＝________ kΩ，若该欧姆表使用一段时间后，电池电动势变小、内阻变大，但此表仍能调零，按正确使用方法再测上述R x ，其测量结果与原结果相比将________(填“变大”、“变小”或“不变”)． 答案 红 5 变大解析 由I ＝E R g ＋R ＋r ＋R x 及I g ＝E R g ＋R ＋r ，且指针指中央，I ＝12I g ＝150 μA ，联立解得R x＝5 kΩ；因欧姆表的内阻变大，同样的电阻值，电流变小，读数变大． 题组二 多用电表的功能及使用6．下列关于多用电表电阻挡的说法中，正确的是( )A ．表盘刻度是不均匀的，从零刻度处开始，刻度值越大处，刻度越密B ．红表笔是与表内的电源的负极相连的C ．测电阻时，首先要把红、黑表笔短接进行调零，然后再去测电阻D ．为了减小误差，应尽量使指针指在中间刻度附近 答案 ABCD解析 由多用电表电阻挡的工作原理可知表盘刻度是不均匀的，且刻度值越大刻度越密；红表笔是与电表内部电源的负极相连的；在测量时一定要先进行电阻挡调零，再测量，同时为减小误差，要尽量使指针指在中间刻度附近．题组三综合应用图211117．如图21111所示，欧姆表刻度盘中，未使用时指针指A，两表笔短接时指针指B.若欧姆表的总内阻为24 Ω，C是A、B的中点，D是A、C的中点，则D点的刻度值为________ Ω.答案72解析由欧姆表原理：I g＝ER＋r＋R g，当指针指D点时，电流为满偏电流的14，则由I g4＝ER＋r＋R g＋R x′，得：R x′＝3R内＝72 Ω.8．实验室有下列器材：A．电流表(0～100 μA,1.5 kΩ)；B．电流表(0～1 mA,1 kΩ)；C．变阻器(0～300 Ω)；D．变阻器(0～800 Ω)；E．干电池(1.5 V，r＝0)；现要改装一只欧姆表，从上述备用器材中，电流表应选用________，变阻器应选用________，电源应选用________(填序号)．改装好的欧姆表中心刻度的阻值为________．答案B D E 1.5 kΩ解析若选用A电流表，需要变阻器的最小阻值为R＝EI g－1.5 kΩ＝13.5 kΩ.C、D两个变阻器都不能用，故不能选A电流表．若选用B电流表，需要变阻器的最小阻值为R＝EI g－1 kΩ＝0.5 kΩ＝500 Ω，D变阻器可以满足，故电流表选B，变阻器选D.由于只有一个电源，故电源选E.欧姆表中心刻度的阻值为R中＝R内＝EI g＝1.5 V1 mA＝1.5 kΩ.图211129．在如图21112所示的电路中，电源的电动势E＝1.5 V，内阻r＝0.5 Ω，电流表满偏电流I g ＝10 mA ，电流表电阻R g ＝7.5 Ω，A 、B 为接线柱．(1)用一根导线把A 、B 直接连起来，此时，应把可变电阻R 1调节为多少才能使电流表恰好达到满偏电流？(2)调至满偏后保持R 1的值不变，在A 、B 间接入一个150 Ω的定值电阻R 2，电流表指针指着多少刻度的位置？(3)如果把任意电阻R 接在A 、B 之间，电流表读数I 与R 的值有什么关系？ 答案 (1)142 Ω (2)5 mA (3)R ＝1.5 VI－150 Ω解析 (1)因电流表电阻R g 的值不能忽略，此时可以把电流表视为一个电阻来计算．由闭合电路欧姆定律，有I g ＝ER g ＋r ＋R 1从中解出可变电阻R 1的值R 1＝E I g －R g －r ＝(1.50.01－7.5－0.5) Ω＝142 Ω这表示，当两个接线柱直接连到一起，且表头指针恰好满偏时，可变电阻R 1的值需调节到142 Ω.(2)保持可变电阻R 1的值不变，把R 2＝150 Ω接在A 、B 之间，设这时电流表读数为I 2，由闭合电路欧姆定律得：I 2＝E R g ＋r ＋R 1＋R 2＝ 1.57.5＋0.5＋142＋150 A ＝0.005 A ＝5 mA这表示，接入R 2后，电流表指针指在“5 mA ”刻度的位置．(3)把任意电阻R 接到A 、B 之间、设电流表读数为I ，则I ＝ER g ＋r ＋R 1＋R代入数值后，得I ＝ 1.5 V150 Ω＋R解出R ＝1.5 VI －150 Ω.。

练习使用多用电表专题训练1、（多选）用多用电表同一挡位测量热敏电阻（NTC）和光敏电阻的阻值时，下列描述正确的是（）A．测热敏电阻（NTC）时，温度越高，多用电表指针偏角越大B．测热敏电阻（NTC）时，温度越高，多用电表指针偏角越小C．测光敏电阻时，光照越强，多用电表指针偏角越大D．测光敏电阻时，光照越强，多用电表指针偏角越小2、某同学用多用电表的欧姆挡的“×10 Ω”挡测量一个电阻的阻值，发现表的指针偏转角度很小，如图所示，为了准确测定该电阻的阻值，正确的做法是（）A．应把选择开关换到“×100 Ω”挡，重新进行欧姆调零后再测量B．应把选择开关换到“×100 Ω”挡，不用再进行欧姆调零就直接测量C．应把选择开关换到“×1 Ω”挡，重新进行欧姆调零后再测量D．应把选择开关换到“×1 Ω”挡，不用再进行欧姆调零就直接测量3、某同学利用多用电表测量二极管的反向电阻。

完成下列测量步骤：（1）检查多用电表的机械零点。

（2）将红、黑表笔分别插入正、负表笔插孔，将选择开关拨至电阻测量挡适当的量程处。

（3）将红、黑表笔________，进行欧姆调零。

（4）测反向电阻时，将________表笔接二极管正极，将________表笔接二极管负极，读出电表示数。

（5）为了得到准确的测量结果，应让电表指针尽量指向表盘________（填“左侧”、“右侧”或“中央”）；否则，在可能的条件下，应重新选择量程，并重复步骤（3）、（4）。

（6）测量完成后，将选择开关拨向________位置。

4、如图为一正在测量中的多用电表表盘。

（1）如果是用直流10 V挡测量电压，则读数为V。

（2）如果是用×100 Ω挡测量电阻，则读数为Ω。

（3）如果是用直流5 mA挡测量电流，则读数为mA。

5、如图所示为J0411多用电表示意图。

其中A、B、C为三个可调节的部件。

某同学在实验室中用它测量一阻值约为1~3 kΩ的电阻。

高考一轮复习电学——多用电表的使用及原理专练（后有详细解析及答案）1.多用电表在电学中有很多应用，既可以测电阻，也可以测电压和电流。

(1)测灯泡电阻的实验中，下列说法正确的是。

A．甲图，欧姆调零过程中，红黑表笔短接，手直接接触表笔，虽然对调零结果无影响，但这样操作不符合实验规范。

B．乙图，对灯泡电阻进行测量，测量结果比真实值偏大。

C．丙图，利用所示旋钮进行欧姆调零。

D．丁图，实验完成后，挡位调至所示位置直流最高压。

(2)若要测某电阻阻值时，他把选择开关打到如图甲所示。

操作步骤正确，发现表头指针偏转角度很小，为了较准确测量，应换到档；换档后正确操作，再次测量，表盘的示数如图乙，则该电阻的阻值是Ω。

(3)多用电表自带电源，可将某档位下的多用电表等效为一直流电源。

一同学把多用电表和电流表及滑动变阻器串联，则红表笔应接电流表的接线柱(填“正”或“负”)。

(4)该同学调节滑动变阻器得到多组多用电表和电流表的示数R和I，并建立如图所示坐标系。

现将测得的多组数据描点连线，如图所示，则由图像可知：该档位下多用电表的内部电源电动势为V，内阻为Ω(结果均保留两位小数)。

2.多用电表可以用来测电压、测电流、测电阻、检验二极管的导电性能，还可以探究故障电路。

(1)关于多用电表的使用，下列操作正确的是。

A．测电压时，图甲连接方式红、黑表笔接法正确。

B．测电流时，应按图乙连接方式测量。

C．测电阻时，可以按图丙连接方式测量。

D．测二极管的反向电阻时，应按图丁连接方式测量。

(2)某同学发现如下左图所示的实验电路不能正常工作。

某同学为排查电路故障，他将滑动变阻器滑片滑到最右端；然后闭合开关S，用多用电表测量各点间的电压，则应将如下右图所示的选择开关旋至(填“A”“B”“C”或“D”)。

用正确的测量方法得到U ab=U bc=U ce=0，U ef=6V，已知只有一处故障，则下列说法正确的是。

A．可能是R0断路B．可能是R0短路C．可能是R断路D．可能是R短路(3)为进一步判断电路故障的性质，他断开开关S后，将选择开关置于电阻挡的×1挡。

多用电表1、 (8 分) (2012·江苏物理)如题10-1 图所示得黑箱中有三只完全相同得电学元件,小明使用多用电表对其进行探测、(1)在使用多用电表前,发现指针不在左边“0”刻度线处,应先调整题10-2 图中多用电表得_________(选填“A"、“B"或“C")、(2)在用多用电表得直流电压挡探测黑箱a、b 接点间就是否存在电源时,一表笔接a,另一表笔应_________(选填“短暂”或“持续”)接b,同时观察指针偏转情况、(3)在判定黑箱中无电源后,将选择开关旋至“×1”挡,调节好多用电表,测量各接点间得阻值。

、测量中发现,每对接点间正反向阻值均相等,测量记录如下表、两表笔分别接a、b时,多用电表得示数如题10-2 图所示请将记录表补充完整,,并在答题卡得黑箱图中画出一种可能得电路。

1、【答案】 (1)A (2)短暂(3)5、可能得电路如图。

【解析】在使用多用电表前,发现指针不在左边“0”刻度线处,应先机械调零,即调整图中多用电表得A。

在用多用电表得直流电压挡探测黑箱a、b 接点间就是否存在电源时,一表笔接a,另一表笔应短暂接b,同时观察指针偏转情况、。

若指针偏转角度过大,说明应该选择量程较大得档,反之,选择量程较小得档。

【考点定位】此题考查多用电表得使用与黑箱中元件探测。

2、(2012·全国理综)在黑箱内有一由四个阻值相同得电阻构成得串并联电路,黑箱面板上有三个接线柱1、2、3、用欧姆表测得1、2接线柱之间得电阻为1Ω,2、3接线柱之间得电阻为1、5Ω,1、3接线柱之间得电阻为2、5Ω。

(1)在虚线框中画出黑箱中得电阻连接方式;(2)如果将1、3接线柱用导线连接起来,1、2接线柱之间得电阻为______Ω。

3.(6分)(2012·上海物理)在练习使用多用表得实验中(1)某同学连接得电路如图所示。

①若旋转选择开关,使其尖端对准直流电流档,此时测得得就是通过____________得电流;②若断开电路中得电键,旋转选择开关使其尖端对准欧姆档,此时测得得就是____________得阻值;③若旋转选择开关,使其尖端对准直流电压档,闭合电键,并将滑动变阻器得滑片移至最左端,此时测得得就是____________两端得电压。

多用电表课堂同步1．关于多用电表上的电阻刻度线，下列说法正确的是（）A.零电阻刻度线与零电流刻度线重合B.零电阻刻度线与电流表满偏刻度线重合C.电阻刻度是不均匀的，电阻值越大，刻度线越密D.电阻刻度是不均匀的，电阻值越小，刻度线越密2．用多用电表欧姆档测电阻时，下列说法正确的是（）A.测量前必须调零，而且每测一次电阻都要重新调零B.为了使测量值比较准确，应该用两手分别将两表笔与待测电阻两端紧紧捏在一起，以使表笔与待测电阻接触良好C.待测电阻若是连接在电路中，应当先把它与其它元件断开后再测量D.使用完毕应当拔出表笔，并把选择开关旋到OFF档或交流电压最高档3．用多用表测直流电压U或测电阻R时，若红表笔插入多用表的正(＋)插孔，则 ( ) A．前者(测电压U)电流从红表笔流人多用电表，后者(测电阻)从红表笔流出多用电表B．两者电流都从红表笔流入多用表C．两者电流都从红表笔流出多用表D．前者电流从红表笔流出多用表，后者电流从红表笔流入多用表4．下列说法中正确的是（）A．欧姆表的每一档的测量范围是0~∞B．用不同档的欧姆表测量同一电阻的阻值时，误差大小是一样的C．用欧姆表测电阻时，指针越接近刻度盘中央，误差越大D．用欧姆表测电阻，选不同量程时，指针越靠近右边误差越小阻是50Ω，电池的电动势是1.5V，经过调零之后测电阻，当欧姆表指针指到满偏的3/4位置时，被测电阻的阻值是E（）A．50Ω B．100Ω C．16.7Ω D．400Ω6．一个标有“220V，40W”的白炽灯泡，当用多用电表的欧姆档去测量它们的电阻时，测得的阻值（）A．接近1210Ω B．接近5.5ΩC．明显大于1210Ω D．明显小于1210Ω7．如图2-48所示是多用表欧姆表的原理示意图，其中电流表的满偏电流为I g=300μA，内阻r g=100Ω，调零电阻的最大值50kΩ，串联的固定电阻为50Ω，电池电动势 1.5V，用它测量电阻R x，能准确测量的阻值范围是（ ）A ．30k Ω∽80K ΩB ．3k Ω∽8k ΩC ．300Ω∽800ΩD ．30Ω∽80Ω课后巩固1．如图2-49 (a )所示足一个欧姆表的外部构造示意图，其正、负插孔内分别插有红、黑表笔，则虚线内的电路图应是(b )图中的图 ( ).2．用多用电表的欧姆档（×1K Ω）检查性能良好的晶体二极管，发现多用电表的表针向右偏转角度很小，这说明 （ ）A ．二极管加有正向电压，故测得电阻很小B ．二极管加有反向电压，故测得电阻很大C ．此时红表笔接的是二极管的正极D ．此时红表笔接的是二极管的负极3．欧姆表电路及刻度盘如图2-50所示，现因表头损坏，换用一个新表头.甲表头满偏电流为原来表头的2倍，内阻与原表头相同；乙表头满偏电流与原表头相同，内阻为原表头的2倍，则换用甲表头和换用乙表头后刻度盘的中值电阻分别为( )A ．100Ω，100ΩB ．200Ω，100ΩC ．50Ω， 100ΩD ．100Ω，200Ω4．一个多用电表内的电池已使用很久了，但是转动调零旋钮时，仍可使表针调至零欧姆刻度处.用这只多用表测出的电阻值R’，与被测电阻的真实值R 相比 ( )A ．R’=RB ．R’＞RC ．R’＜RD ．无法确定5．如图2-52所示是把量程为3mA 的电流表改装成欧姆表的示意图，其中E 1=1.5V 。

练习使用多用电表专题训练1、(多选)用多用电表同一挡位测量热敏电阻(NTC)和光敏电阻的阻值时，下列描述正确的是()A.测热敏电阻(NTC)时，温度越高，多用电表指针偏角越大B.测热敏电阻(NTC)时，温度越高，多用电表指针偏角越小C.测光敏电阻时，光照越强，多用电表指针偏角越大D.测光敏电阻时，光照越强，多用电表指针偏角越小2、某同学用多用电表的欧姆挡的“xlOQ〃挡测量一个电阻的阻值，发现表的指针偏转角度很小,如图所示，为了准确测定该电阻的阻值，正确的做法是()A.应把选择开关换到"xlOOQ〃挡，重新进行欧姆调零后再测量B.应把选择开关换到"xlOOQ〃挡，不用再进行欧姆调零就直接测量C.应把选择开关换到“xlQ〃挡，重新进行欧姆调零后再测量D.应把选择开关换到“xlQ〃挡，不用再进行欧姆调零就直接测量3、某同学利用多用电表测量二极管的反向电阻。

完成下列测量步骤：(1)检查多用电表的机械零点。

(2)将红、黑表笔分别插入正、负表笔插孔，将选择开关拨至电阻测量挡适当的量程处。

(3)将红、黑表笔,进行欧姆调零。

(4)测反向电阻时，将表笔接二极管正极，将表笔接二极管负极，读出电表示数。

(5)为了得到准确的测量结果，应让电表指针尽量指向表盘(填"左侧〃、"右侧〃或"中央〃);否则，在可能的条件下，应重新选择量程，并重复步骤(3)、(4)o(6)测量完成后，将选择开关拨向位置。

4、如图为一正在测量中的多用电表表盘。

(I)如果是用直流10V挡测量电压，则读数为Vo(2)如果是用“00Q挡测量电阻，则读数为Qo(3)如果是用直流5mA挡测量电流，则读数为mA o5、如图所示为J0411多用电表示意图。

其中A、B、C为三个可调节的部件。

某同学在实验室中用它测量一阻值约为1〜3kQ的电阻。

他测量的操作步骤如下:(1)调节可动部件，使电表指针指向。

(2)调节可调部件，使它的尖端指向位置。

实验专题：多用电表的使用答案解析1.【答案】D【解析】要区分欧姆调零与机械调零，A错误；欧姆刻度不均匀，B错误；用“×1 k”挡，若指针偏转角度太大，表明被测电阻很小，应换成“× 100”或“×10”或“×1”挡，C错误；每次换挡后都要重新欧姆调零，D正确．2.【答案】①S③T0刻线④ADC【解析】首先要对表盘机械校零，所以旋动部件是S．接着是欧姆调零，将“十”、“﹣”插孔的表笔短接，旋动部件T，让表盘指针指在最右端电阻的零刻度处．当两表笔分别与待测电阻相接，发现指针偏转角度过小，为了得到比较准确的测量结果，必须将指针在中间刻度附近，所以要将倍率调大．原因是指针偏转小，则说明刻度盘值大，现在要指针偏大即刻度盘值要小，则只有调大倍率才会实现，所以正确顺序ADC.3.【答案】（1）负（2）“×100”挡调整“欧姆调零旋钮”，使指针指向“0 Ω” “OFF”挡（3）2.2×103（4）如图所示【解析】（1）表内电池的负极与红表笔相连；（2）欧姆表表盘右端为“0”，把选择开关旋到“×1k”挡位，由图可以看出测量时指针偏转角度太大，说明被测电阻阻值小，应改为较小档，换挡后注意先重新欧姆调零后再测量，故步骤为：①断开待测电阻，将选择开关旋到“×100”挡；②将两表笔短接，调整“欧姆调零旋钮”，使指针指向“0 Ω”；④测量结束后，将选择开关旋到“OFF”挡．（3）表盘的示数如图2，则电阻值是22×100 Ω=2200 Ω；（4）如图所示（安培表内接）4.【答案】(1)①B②B(2)7175【解析】5.【答案】(3)短接(4)红黑(5)中央(6)OFF挡或交流电压最高挡【解析】用多用电表测二极管的反向电阻，应将黑表笔接二极管的负极．选择欧姆挡位后将红、黑表笔短接进行调零，使指针指在最右端零位置．为测量准确应使指针尽量指向表盘的中央．测量完毕后，应将选择开关指向OFF挡或交流电压最高挡．6.【答案】(1)①R1②R1和R2串联③R2(2)D【解析】(1)①当多用电表选择开关尖端对准直流电流挡时，电流表与R1串联，此时电流表测得的是通过R1的电流．②切断电路，选择开关尖端对准欧姆挡时，测得的是R1和R2串联的总电阻．③选择开关尖端对准直流电压挡，闭合开关，且滑动变阻器的滑片移至最左端时，电阻R1被短路，此时多用电表示数等于电阻R2两端的电压，也等于电源的路端电压．(2)双手捏住两表笔金属杆时，测量值为被测电阻与人体电阻的并联阻值，应偏小，A错误；测量时指针若向左偏离中央刻度过大，应增大倍率，B错误；选择开关对应“×10”倍率时，指针位于20与30正中间时，测量值应小于250 Ω，C错误；电池使用时间太久，电动势减小，虽然完成调零，但中值电阻偏小，测量时读数将比真实值偏大，D正确．7.【答案】(1)cabe30 k(或30 000)(2)C【解析】(1)多用电表每次换挡时都要进行调零，在多用电表读数时，注意挡位为×1 k，指针指在了30的位置，所以电阻值为30×1 k＝30 kΩ(2) 测量电阻时，如果指针偏转过大，应将选择开关S拨至倍率较小的挡位，重新调零后测量，A错；测量电阻时，把红、黑表笔分别插在负、正插孔，不会影响测量结果，B错；测量阻值不同的电阻时，只有在换挡时需要欧姆挡调零，D错．8.【答案】(1)错误一：不应该换用“×10”的欧姆挡，应该换用“×1 k”的欧姆挡．错误二：换挡后没有进行欧姆调零．错误三：使用完后没有将选择开关转到“OFF”挡或交流电压最高挡．(2)1 70047 23.5【解析】(1)错误一：在用“×100”挡位置测量时，指针偏转较小，说明所测电阻阻值较大，为了减小读数误差，应使指针向右摆动，所以应该换用“×1 k”的欧姆挡位；错误二：换挡后，还要重新进行欧姆调零；错误三：使用多用电表结束后，还要将选择开关转到“OFF”挡或交流电压最高挡．(2)若用“×100”挡测电阻时，指针读数为：17×100 Ω＝1 700 Ω；若用量程100 mA测直流电流时，读数为：4．7×10 mA＝47 mA若用量程50 V测直流电压时，读数为23.5 V.9.【答案】×1 k A 4.0×104 5.08.75【解析】因为欧姆表电阻值的中间值为30，欧姆表指针指中央刻度附近时，读数误差小，所以欧姆表的选择开关应拨到×1 k挡；因为欧姆表的黑表笔与欧姆表内部电源的正极相连，所以测量电路应该选A；由题图甲可知：欧姆表读数为40×1 kΩ＝40 kΩ；由题图乙可知：电压表读数为U＝5.0V；根据闭合电路欧姆定律和串联电路特点：＝，E＝8.75 V.10.【答案】(1)①A②C③D【解析】①多用电笔测量电阻前，红、黑表笔断开，多用电表处于断路，电阻为无穷大，指针指向无穷大读数，指针偏转角度过大，说明电阻读数很小，即倍率太大，为测量准确，需要换用小倍率即×1.②电动势不变，机械调零后只是把与内阻串联的滑动变阻器阻值变大，整个内电路的总电路并没有变化，所以测量结果没有影响．③若发生断路则电路没有电流，所以无法用电流挡测量，选项B错．而电路完整的情况下，由于电源的存在无法用电阻挡，因为电阻挡同样会有内部电源，选项A错．所以只能选择电压挡测量，断路处电压等于电源电动势，而电源为直流电源，所以选择直流电压挡，选项D对．11.【答案】(1)B(2)15.5 1 400闭合电路欧姆定律【解析】(1)指针偏小，说明电阻的阻值较大，应换“×100 Ω”挡，重新进行欧姆调零后再测量，所以B正确．(2)是5分度盘，所以读数为15.5 V，电阻阻值为14×100 Ω＝1 400 Ω，多用表测电阻时，内部有电源，根据欧姆定律，把电流转换成对应的电阻读数．12.【答案】(1)①电流0刻度②“×1”③T欧姆0刻度(2)BD【解析】(1)①使用多用电表时，首先进行机械调零：调节可调部件S，使电表指针停在电流表、电压表的零刻度(或表盘左边的零刻度)的位置；②选择合适的挡位：因电阻约为20～30 Ω，则选择×1 Ω即可；③选挡后进行欧姆调零：将红、黑表笔分别插入“＋”、“－”插孔，笔尖相互接触，调节可调部件T，使电表指针指向表盘右边的欧姆挡零刻线位置．(2)偏转角度小，说明电流小，则电阻大，故A错误，B正确；因是大电阻，则要换挡位大一些即换“×100”挡．每次换挡后要重新进行欧姆调零，故C错误，D正确．13.【答案】(1)直流电压 1.20 V(2)直流电流48 mA(3)电阻 1.6 kΩ(4)改用“×1 k”倍率重新欧姆调零测量、读数(5)OFF挡交流电压最高挡(6)红正【解析】14.【答案】(1)1.5×103×1 k(2)30.8(30.7～30.9都正确)154(3)6.2【解析】(1)欧姆表读数：对应最上一行刻度值为15，倍率为“×100”，读数为1.5×103Ω；测2.0×104Ω电阻时应选“×1 k”的欧姆挡．(2)选50 mA直流电流挡，则每一小格表示1 mA，测量的精确度为1 mA，应估读到0.1 mA，指针对应的读数为30.8 mA；选择量程为250 mA的电流挡，则每一小格表示5 mA，测量的精确度为5 mA，应估读到1 mA，指针对应的读数为154 mA.(3)选择10 V电压挡，则每一小格表示0.2 V，测量的精确度为0.2 V，应估读到0.1 V，指针对应的读数为6.2 V.15.【答案】(1)黑红红(2)14 Ω 5.2 mA26.0 V【解析】(1)当用多用电表测量二极管正向电阻时，应用欧姆挡，电流从黑表笔流出电表，从红表笔流入电表，所以应该让黑表笔与二极管的正极相接；测量电压时电流应该从红表笔流入多用电表，测量电流时电流从红表笔流入多用电表．(2)若是用A挡测量，则读数为14×1 Ω＝14 Ω，若是用B 挡测量，电流表量程为10 mA，此时读数为5.2 mA，同理读出电压表读数为26.0 V.。
