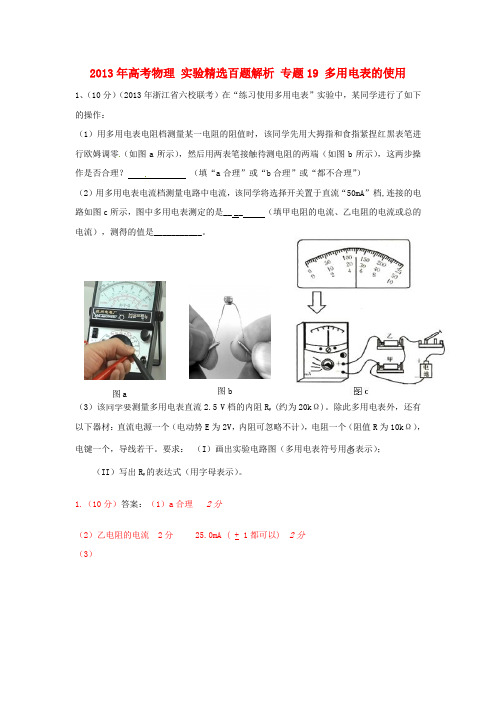

2013年高考物理 实验精选百题解析 专题19 多用电表的使用1、（10分）（2013年浙江省六校联考）在“练习使用多用电表”实验中，某同学进行了如下的操作：（1）用多用电表电阻档测量某一电阻的阻值时，该同学先用大拇指和食指紧捏红黑表笔进行欧姆调零（如图a 所示），然后用两表笔接触待测电阻的两端（如图b 所示），这两步操作是否合理？ （填“a 合理”或“b 合理”或“都不合理”）（2）用多用电表电流档测量电路中电流，该同学将选择开关置于直流“50mA ”档,连接的电路如图c 所示，图中多用电表测定的是__ __ （填甲电阻的电流、乙电阻的电流或总的电流），测得的值是___________。
（3）该同学要测量多用电表直流2.5 V档的内阻R V (约为20k Ω)。
除此多用电表外，还有以下器材：直流电源一个（电动势E 为2V ，内阻可忽略不计），电阻一个（阻值R 为10k Ω），电键一个，导线若干。
要求： （I ）画出实验电路图（多用电表符号用○多表示）； （II ）写出R V 的表达式（用字母表示）。
1.（10分）答案：（1）a 合理 2分（2）乙电阻的电流 2分 25.0mA ( + 1都可以) 2分 （3）图a图b2（2013广东省深圳市一模）（8分）某同学先后用两种方式测量一个电阻的阻值。
①他先用多用电表的欧姆挡“×1”挡测量，在正确操作的情况下，表盘指针如图甲所示，可读得该待测电阻的阻值R x = Ω。
②他再用如图乙所示的电路图进行实验，某次测量时两个电表的指针如图所示，由两电表示数可算得待测电阻的阻值R x = Ω（计算结果保留二位有效数字）。
③根据这两个测量值，可估算出图乙中电流表的内阻约为 Ω。
由此可知：采用如图乙的电路测量较小阻值的电阻时，电流表的内阻对测量值的影响 （填“很大”或“很小”）。
A3．（2013湖南省怀化市期末）某物理兴趣小组学习了如何使用多用电表测金属导体的电阻后，亲自动手测量一根金属丝的电阻，他们选择了×10Ω倍率，并用正确的操作方法测量时，发现指针偏转角度太大。
高二物理实验：多用电表的使用实验一：多用电表电阻档的使用（答案用了隐藏格式）一、使用步骤1、选择合适的电阻档（估测电阻值，尽量使指针在中央附近）2、红、黑笔短接3、调整调零电阻，使指针指在电阻零刻度线处。
（每次测电阻都要调零）4、测量待测电阻。
三、测二极管（黑笔接内电源正极、红笔接内电源负极）正向电阻值=________________欧姆；反向电阻值=_________________欧姆四、测电容（无正、负极之分）阻值=_____________________（填写观察到的现象）五、排故障1、试着连接一个电路2、断开电源3、用电阻档测电阻，指针偏转时，说明导线或电阻性元件是好的。
六、自己组建一台电阻表，原理图如下：能够连接好实物就成功了。
实验二：多用电表电流档的使用一、与常规安培表使用一样二、与标准安培表对比，结论：_________________(差不多，相差很大)实验三：多用电表电压档的使用一、与常规伏特表使用一样二、与标准伏特表对比，结论：_________________(差不多，相差很大)练习：一、单项选择题1.某同学选用合格的电压表和电流表，来测灯泡通电时的电功率，连接电路时，不慎将两表的位置接反了。
如图所示A.电流表将烧坏B.电压表将烧坏C.电灯将被烧坏D.电灯不亮2.在如图所示的电路中，原来两灯泡都正常发光。
忽然灯L1变亮，而灯L2变暗，则电路的断路故障可能是A.R1断路B.R2断路C.R3断路D.以上三种说法都正确3.如图所示电路中，若两只灯泡L1、L2均不亮，用电压表检查电路时，测得U ac=U bd=0,且U cd=U ab>0，则故障的原因可能是A.L1灯丝烧断B.L1、L2灯丝均烧断C.变阻器R短路D.变阻器R断路4.在如图所示电路中，三根导线有一根是断的，电源、电阻R1、R2及另外两根导线都是好的，为了查出断导线，某同学想用多用电表红表笔连接在电源上的正极a，再将黑表笔分别连接在电阻器R1的b端和R2的c端，并观察多用电表的指针示数，在下列选档中符合操作规程的是A.欧姆档B.直流10V档C.直流0.5档D.直流2.5档5、如图所示，电源电动势为3伏，电路接通后发现电灯L不工作，用一个伏特表分别测得各处电压值为：Uab =0，Ubc=3伏，30==adcdUU，伏，又知电路中只有一处出现故障，由此可知：A.灯L发生断路或短路B.电阻R 1一定发生断路C.电阻R 2 一定发生短路D.电池组中两电池间发生断路6、如图所示，S闭合后，两个灯泡均不发光，电流表的指针也几乎不动，但电压表的指针确有明显的偏转，该电路的故障可能是：A.电流表坏了或未接好。
2013年高考物理实验精选百题解析专题19 多用电表的使用1、（10分）（2013年浙江省六校联考）在“练习使用多用电表”实验中，某同学进行了如下的操作：（1）用多用电表电阻档测量某一电阻的阻值时，该同学先用大拇指和食指紧捏红黑表笔进行欧姆调零（如图a所示），然后用两表笔接触待测电阻的两端（如图b所示），这两步操作是否合理？（填“a合理”或“b合理”或“都不合理”）（2）用多用电表电流档测量电路中电流，该同学将选择开关置于直流“50mA”档,连接的电路如图c所示，图中多用电表测定的是__ __ （填甲电阻的电流、乙电阻的电流或总的电流），测得的值是___________。
（3）该同学要测量多用电表直流2.5 V档的内阻R V (约为20kΩ)。
除此多用电表外，还有以下器材：直流电源一个（电动势E为2V，内阻可忽略不计），电阻一个（阻值R为10kΩ），电键一个，导线若干。
要求：（I）画出实验电路图（多用电表符号用○多表示）；（II）写出R V的表达式（用字母表示）。
1.（10分）答案：（1）a合理 2分（2）乙电阻的电流 2分 25.0mA ( + 1都可以) 2分（3）图a 图b2（2013广东省深圳市一模）（8分）某同学先后用两种方式测量一个电阻的阻值。
①他先用多用电表的欧姆挡“×1”挡测量，在正确操作的情况下，表盘指针如图甲所示，可读得该待测电阻的阻值R x= Ω。
A②他再用如图乙所示的电路图进行实验，某次测量时两个电表的指针如图所示，由两电表示数可算得待测电阻的阻值R x= Ω（计算结果保留二位有效数字）。
③根据这两个测量值，可估算出图乙中电流表的内阻约为Ω。
由此可知：采用如图乙的电路测量较小阻值的电阻时，电流表的内阻对测量值的影响（填“很大”或“很小”）。
3．（2013湖南省怀化市期末）某物理兴趣小组学习了如何使用多用电表测金属导体的电阻后，亲自动手测量一根金属丝的电阻，他们选择了×10Ω倍率，并用正确的操作方法测量时，发现指针偏转角度太大。
8多用电表的原理9 实验:练习使用多用电表一、欧姆表1．原理：依据闭合电路的欧姆定律制成，它是由电流表改装而成的．2．内部构造：由表头、电源和可变电阻三部分组成．3．测量原理如图所示，当红、黑表笔间接入被测电阻R x时，通过表头的电流I g＝错误!,改变R x,电流I随着改变,每个R x值都对应一个电流值，在刻度盘上直接标出与I值对应的R x值，就可以从刻度盘上直接读出被测电阻的阻值．电阻挡的零刻度为什么在刻度盘最右端？提示：当所测电阻R x＝0时,电流表中的电流最大，为表头的满偏电流．二、多用电表1．用途：共用一个表头，可分别测量电压、电流、电阻等物理量．2．最简单的多用电表原理图如图甲所示，当单刀多掷开关接通1时，可作为电流表使用；接通2时,可作为欧姆表使用；接通3时，可作为电压表使用．3．外形构造如图乙所示(把图上内容补充完整），选择开关周围有不同的测量功能区域及量程，选择开关旋到不同的位置，多用电表内对应的仪表电路被接通，就相当于对应的仪表．在不使用时,应把选择开关旋到OFF挡或交流电压最高挡．多用电表在使用完毕后，为什么将选择开关置于“OFF”挡或交流电压的最高挡？提示：原因有二：一是为了断开表内电源电路，以防电源放电，损坏电源；二是为了在使用不当时保护电表。
考点一欧姆表测电阻的原理1．原理如图所示欧姆表测量电阻的理论根据是闭合电路欧姆定律,所以通过表头的电流为:I＝错误!，R x与电流I一一对应,故可以将表盘上的电流值改为电阻值, 就可以从表盘上直接读出电阻的数值，这样就制成了一个欧姆表．其中，R也叫调零电阻,R＋R g＋r为欧姆表的内阻．2．刻度标注1使用欧姆挡测电阻时，指针的偏角越大，测量电阻值越小，指针的偏角越小，测量电阻值越大.2流过欧姆表的电流是自己内部电源提供的，流过电压表和电流表的电流是外电路的电源提供的。
【例1】如图所示是欧姆表的工作原理图．（1）若表头的满偏电流为I g＝500 μA,干电池的电动势为1。
第1页 共14页 第2页 共14页2023-2024学年高二上物理：11.5实验：练习使用多用电表一．选择题（共6小题）1．图为多用电表欧姆挡的原理示意图，其中电流表的满偏电流为300μA ，内阻R g ＝100Ω，调零电阻的最大值R 0＝50k Ω，电池电动势E ＝1.5V ，两表笔短接调零后，用它测量电阻R x ，当电流计指针指在满刻度的13时，则R x 的阻值是（ ）A ．100ΩB ．1k ΩC ．10k ΩD ．100k Ω2．如图所示，甲、乙两个电路都是由一个灵敏电流表G 和一个变阻器R 组成的，下列说法正确的是（ ） ①甲表是安培表，R 增大时量程增大 ②甲表是安培表，R 增大时量程减小 ③乙表是伏特表，R 增大时量程增大 ④乙表是伏特表，R 增大时量程减小。
A ．①③B ．①④C ．②③D ．②④3．用多用电表探测如图所示的黑箱发现：用直流电压挡测量，E 、G 两点间和F 、G 两点间均有电压，E 、F 两点间无电压；用欧姆表测量，黑表笔接E 点，红表笔接F 点，阻值很小，但反接阻值很大．那么该黑箱内元件的接法可能是选项图中的（ ）A ．B ．C ．4．在如图所示的电路中，只有一处导线发生断路，已知电池和两个定值电阻完好。
现要求用多用电表对该电路的故障进行探究，一同学将两表笔正确地插入插孔后，将红表笔接触图中的a 点，然后黑表笔分别接触b 、c 两点。
已知电源的电压为U ＝6V ，两个定值电阻的阻值分别为R 1＝100Ω、R 2＝5Ω。
为了能完成上述操作应选择的合理挡位是（ ）A ．直流电压挡10VB ．直流电流挡0.5AC ．直流电压挡5VD ．欧姆挡5．如图所示，把一个量程为5mA 的电流表表头改装成欧姆表“×1”挡，表头的内阻是50Ω，电池的电动势是1.5V ，内阻为10Ω。
经过欧姆调零之后测电阻，当欧姆表指针指到满偏的一半位置时，被测电阻的阻值是（ ）A ．60ΩB ．150ΩC ．300ΩD ．600Ω6．关于指针式多用电表的使用，下列说法正确的是（ ）A ．测电阻时，指针偏转至靠近刻度盘最右端，需要将倍率调换到更高倍率挡B ．测电阻时，为保证接触良好，可以用手直接将表笔和电阻捏紧C ．欧姆表换挡后，不需要重新进行欧姆调零，即可直接测电阻D ．测电流时，电流从红表笔流入多用电表，黑表笔流出 二．多选题（共3小题）。

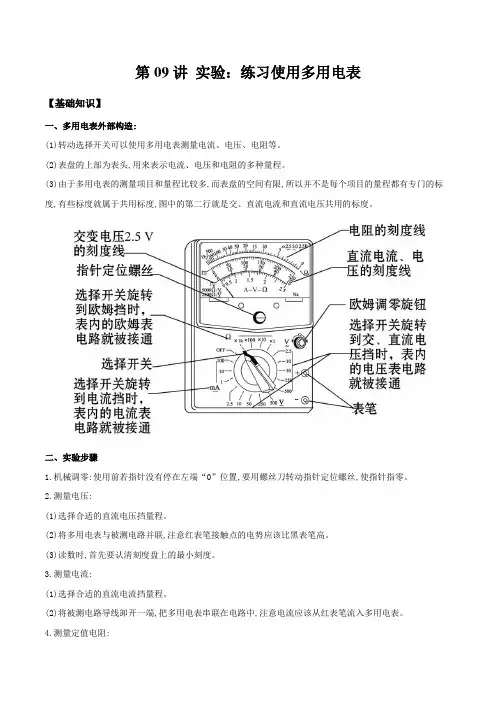

第09讲实验：练习使用多用电表【基础知识】一、多用电表外部构造:(1)转动选择开关可以使用多用电表测量电流、电压、电阻等。
(2)表盘的上部为表头,用来表示电流、电压和电阻的多种量程。
(3)由于多用电表的测量项目和量程比较多,而表盘的空间有限,所以并不是每个项目的量程都有专门的标度,有些标度就属于共用标度,图中的第二行就是交、直流电流和直流电压共用的标度。
二、实验步骤1.机械调零:使用前若指针没有停在左端“0”位置,要用螺丝刀转动指针定位螺丝,使指针指零。
2.测量电压:(1)选择合适的直流电压挡量程。
(2)将多用电表与被测电路并联,注意红表笔接触点的电势应该比黑表笔高。
(3)读数时,首先要认清刻度盘上的最小刻度。
3.测量电流:(1)选择合适的直流电流挡量程。
(2)将被测电路导线卸开一端,把多用电表串联在电路中,注意电流应该从红表笔流入多用电表。
4.测量定值电阻:(1)选挡:估计待测电阻的大小,旋转选择开关,使其尖端对准欧姆挡的合适挡位。
(2)欧姆调零:将红、黑表笔短接,调整欧姆调零旋钮,使指针指在表盘右端“0”刻度处。
(3)测量读数:将两表笔分别与待测电阻的两端接触,指针示数乘以量程倍率即为待测电阻的阻值。
(4)测另一电阻时重复(1)(2)(3)。
(5)实验完毕,把表笔从插孔中拔出,并将选择开关置于“OFF”挡,若长期不用,应把电池取出。
【考点剖析】【例1】在“练习使用多用电表”实验中：某同学欲测量一节干电池的电压，下述操作正确的是（）。
A．欧姆调零，选择挡位，表笔接触电池两极（其中红表笔接触正极），读数B．机械调零，选择挡位，表笔接触电池两极（其中红表笔接触正极），读数C．选择挡位，机械调零，表笔接触电池两极（其中黑表笔接触正极），读数D．选择挡位，欧姆调零，表笔接触电池两极（其中黑表笔接触正极），读数【答案】B【详解】使用多用电表测电压时，应该先机械调零，然后选择适当的挡位，表笔接触电池两极（其中红表笔接触正极），待示数稳定后读数即可。

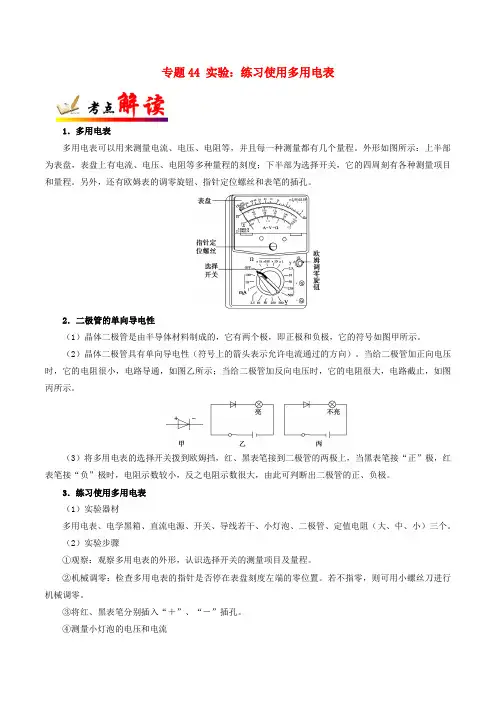

专题44 实验：练习使用多用电表1．多用电表多用电表可以用来测量电流、电压、电阻等，并且每一种测量都有几个量程。
外形如图所示：上半部为表盘，表盘上有电流、电压、电阻等多种量程的刻度；下半部为选择开关，它的四周刻有各种测量项目和量程。
另外，还有欧姆表的调零旋钮、指针定位螺丝和表笔的插孔。
2．二极管的单向导电性（1）晶体二极管是由半导体材料制成的，它有两个极，即正极和负极，它的符号如图甲所示。
（2）晶体二极管具有单向导电性（符号上的箭头表示允许电流通过的方向）。
当给二极管加正向电压时，它的电阻很小，电路导通，如图乙所示；当给二极管加反向电压时，它的电阻很大，电路截止，如图丙所示。
（3）将多用电表的选择开关拨到欧姆挡，红、黑表笔接到二极管的两极上，当黑表笔接“正”极，红表笔接“负”极时，电阻示数较小，反之电阻示数很大，由此可判断出二极管的正、负极。
3．练习使用多用电表（1）实验器材多用电表、电学黑箱、直流电源、开关、导线若干、小灯泡、二极管、定值电阻（大、中、小）三个。
（2）实验步骤①观察：观察多用电表的外形，认识选择开关的测量项目及量程。
②机械调零：检查多用电表的指针是否停在表盘刻度左端的零位置。
若不指零，则可用小螺丝刀进行机械调零。
③将红、黑表笔分别插入“＋”、“－”插孔。
④测量小灯泡的电压和电流A．按如图甲所示连好电路，将多用电表选择开关置于直流电压挡，测小灯泡两端的电压。
B．按如图乙所示连好电路，将选择开关置于直流电流挡，测量通过小灯泡的电流。
⑤测量定值电阻A．根据被测电阻的大约阻值，选择合适的挡位，把两表笔短接，观察指针是否指欧姆表的“0”刻度，若不指欧姆表的“0”刻度，调节欧姆表的调零旋钮，使指针指在欧姆表的“0”刻度处；B．将被测电阻接在两表笔之间，待指针稳定后读数；C．读出指针在刻度盘上所指的数值，观察选择开关所对应的欧姆挡的倍率，用读数乘以倍率，即得测量结果；D．测量完毕，将选择开关置于交流电压最高挡或“OFF”挡。
实验专题十一练习使用多用电表1.欧姆表实验原理欧姆表的外部构造如图甲所示,内部结构如图乙所示。
是内阻为R g、满偏电流为I g的电流表(表头),R是可变电阻,也叫调零电阻,电池的电动势是E,内阻是r。
欧姆表的原理是闭合电路欧姆定律。
甲乙红、黑表笔接触时,相当于被测电阻R x=0,如图丙所示,调节R使电流表达到满偏,此时满足,这一过程叫欧姆调零,所以电流满刻度处是电阻挡的零点。
关系I g=ER+R g+r红、黑表笔不接触时,相当于被测电阻R x=∞,如图丁所示,此时电流为零,所以电流的零刻度位置是电阻挡的∞。
,所以电流的I x处对红、黑表笔接触电阻R x时,如图戊所示,通过电流表的电流I x=ER+R g+r+R x应电阻挡的R x值。
,指针半偏,所以欧姆表的内阻等于中值电阻。
注意:R x=R+R g+r时I x=I g22.实验器材多用电表、电学黑箱、直流电源、开关、导线若干、小灯泡、二极管、定值电阻(大、中、小)三个。
3.实验步骤(1)在用多用电表的欧姆挡进行测量的过程中,需要先进行欧姆调零再进行测量,具体的过程用流程图可表示为:(2)探索黑箱内的电学元件(3)测量小灯泡的电压和电流①按如图甲所示的电路图连好电路,将多用电表选择开关置于直流电压挡,测小灯泡两端的电压。
②按如图乙所示的电路图连好电路,将选择开关置于直流电流挡,测量通过小灯泡的电流。
4.注意事项(1)红进黑出:表内电源正极接黑表笔,负极接红表笔。
无论用多用电表测电压、电流还是电阻(结合内部结构图看),电流都要经红表笔(正插孔)流入多用电表,从黑表笔流出。
可以简记为“红进黑出”。
(2)区分两个“零点”:机械零点是表盘刻度左侧的“0”位置,调整的是定位螺丝;欧姆零点是刻度盘右侧的“0”位置,调整的是欧姆调零旋钮。
(3)测电压时,多用电表应与被测元件并联;测电流时,多用电表应与被测元件串联。
(4)勿忘欧姆调零:测电阻时,要选择合适的挡位,使指针分布在“中值”附近。
多用电表的使用---解析版1．在物理课外活动中，某同学制作了一个简单的多用电表，图甲为电表的电路图．已知选用的电流表内阻R g＝10Ω，满偏电流I g＝10mA，当选择开关接“3”时量程为250V的电压表．该多用电表表盘如图乙所示，下排刻度均匀，C为上排刻度线的中间刻度，由于粗心上排刻度线对应数据没有标出．（1）若指针指在图乙所示位置，选择开关接“l”时其读数为___________；选择开关接“3”时其读数为____________．（2）为了测该多用电表电阻挡的内阻和表内电源的电动势，该同学在实验室找到了一个电阻箱，设计了如下实验：①将选择开关接“2”，红、黑表笔____________，调节R1的阻值使电表指针满偏；②将电表红、黑表笔与电阻箱相连，调节电阻箱使电表指针指C处，此时电阻箱的示数如图丙所示，则C 处刻度应为__________Ω．③计算得到多用电表内电源的电动势为___________V．（保留两位有效数字）④调零后，将电表红、黑表笔与某一待测电阻相连，若指针指在图乙所示位置，则待测电阻的阻值为___________Ω．（保留两位有效数字）【参考答案】（1）6.8 mA 170 V （2）①短接②150 ③1.5 ④71 每空 1 分【名师解析】（1）选择开关接“1”时测电流，其分度值为0.2 mA，示数为6.8 mA；选择开关接“3”时测电压，其分度值为5 V，其示数为170 V；（2）①选挡后，进行欧姆调零，即红、黑表笔短接，调节R1的阻值使电表指针满偏；2．某同学要测量一个由新材料制成的均匀圆柱体的电阻率 ，步骤如下：（1）用螺旋测微器测量其直径如图甲所示，可知其直径为mm；（2）游标卡尺测量其长度如图乙所示，可知其长度为mm；（3）在使用多用电表的欧姆挡测量电阻时，下列说法正确的是；A．双手捏住两表笔金属杆，测量值将偏大B．测量时发现指针偏转角度过大，则必需减小倍率，重新调零后再进行测量C．选择“×1”倍率测量时发现指针位于20与30正中间，则测量值小于25Ω（4）选用多用电表的欧姆挡的“×1”挡，按正确的操作步骤测量圆柱体的电阻，表盘的示数如图所示，则该电阻的阻值约为Ω；（5）为更精确地测量其电阻，要求待测电阻的电压从零开始可以连续调节，可供选择的器材如下：电流表A1（量程0～300mA，内阻约2Ω）；电流表A2（量程0～150mA，内阻约10Ω）；电压表V1（量程0～1V，内阻r=1000Ω）；电压表V2（量程0～15V，内阻约为3000Ω）；定值电阻R0（内阻为2000Ω）；滑动变阻器R1（最大阻值5Ω）；滑动变阻器R2（最大阻值1000Ω）；电源E（电动势约为4V，内阻r约为1Ω）；开关，导线若干。
为了使测量尽量准确，测量时电表读数不得小于其量程的13，电压表V2量程太大，电压表V1量程太小，因此可以把电压表V1与定值电阻R0联（填“串”或“并”），增大其量程进行实验；电流表应选，滑动变阻器应选（选填代号）。
【参考答案】（1）2.150（1分）（2）60.15（1分）（3）BC（2分）（4）22.0（1分）（5）串A1R1（3分）（4）选用多用电表的欧姆挡的“×1”挡，按正确的操作步骤测量圆柱体的电阻，表盘的示数如图所示，根据欧姆表读数规则，则该电阻的阻值约为22.0Ω；（5）为更精确地测量其电阻，要求待测电阻的电压从零开始可以连续调节，电路要设计成滑动变阻器分压接法，滑动变阻器应选阻值范围较小的滑动变阻器R1（最大阻值5Ω）；可以把电压表V1与定值电阻R0串联，增大其量程进行实验；由于电源电压为4V，该电阻的阻值约为22.0Ω，电流表应选电流表A1（量程0～300mA，内阻约2Ω）。
3. 指针式多用电表是实验室中常用的测量仪器，也是电工和电器修理常用的电学测量仪表。
（1）.图1甲为多用电表表面的示意图，现用它测量一个阻值约为20 Ω的电阻，测量步骤如下：①调节________，使电表指针停在________的“0”刻线(填“电阻”或“电流”)。
②将选择开关旋转到“Ω”挡的________位置。
(填“×1”、“×10”、“×100”或“×1 k”)③将红、黑表笔分别插入“＋”、“－”插孔，并将两表笔短接，调节________，使电表指针对准________的“0”刻线(填“电阻”或“电流”)。
④将红、黑表笔分别与待测电阻两端相接触，若电表读数如图1乙所示，该电阻的阻值为________ Ω。
⑤测量完毕，将选择开关旋转到“OFF”位置。
（2）请根据图2完成下列问题：①在使用多用电表测量时，指针的位置如图2甲所示，若选择开关拨至“×10”挡，则测量的结果为Ω；若选择开关拨至“50mA”挡，则测量结果为mA。
②多用电表测未知电阻阻值的电路如图2乙所示，电池的电动势为E、内阻为r，R0为调零电阻，R g为表头内阻，电路中电流I与待测电阻的阻值R x关系图象如图2丙所示，则该图象的函数关系式为；（3）下列对图2丙中的I－R x图线的解释或判断中正确的是A．因为函数图线是非线性变化的，所以欧姆表的示数左小右大B．欧姆表调零的实质是通过调节R0使R x＝0时电路中的电流I＝I gC．测量中，当R x的阻值为图10-丙中的R2时，指针位于表盘中央位置的左侧D．R x越小，相同的电阻变化量对应的电流变化量越大，所以欧姆表的示数左疏右密【参考答案】(1)①指针定位螺丝电流②×1③欧姆调零旋钮电阻④19（2）①140；26.0 ②I＝Er＋R0＋R g＋R x③BC③由于欧姆表是利用电流表作为显示电阻，由I＝Er＋R0＋R g＋R x可知，待测电阻最小为零时，电流最大，电流表指针满偏；待测电阻最大为无限大时（两表笔断开），电流为零，电流表指针在最左侧；，所以欧姆表的示数左大右小，最右端刻度为零，最左端刻度为无限大，选项A错误。
欧姆表调零的实质是通过调节R0使R x＝0时电路中的电流I＝I g（满偏电流），选项B正确。
测量中，当R x的阻值为图10-丙中的R2时，大于中值电阻R1，指针位于表盘中央位置的左侧，选项C正确。
R x越小，相同的电阻变化量对应的电流变化量越大，所以欧姆表的示数左密右疏，选项D错误。
4.某学生实验小组利用图1所示电路，测量多用电表内电池的电动势和电阻“×1 k”挡内部电路的总电阻。
使用的器材有：多用电表；电压表：量程5 V，内阻十几千欧；滑动变阻器：最大阻值5 kΩ；导线若干。
回答下列问题：(1)将多用电表挡位调到电阻“×1 k”挡，再将红表笔和黑表笔__________，调零点。
(2)将图1中多用电表的红表笔和________(选填“1”或“2”)端相连，黑表笔连接另一端。
(3)将滑动变阻器的滑片调到适当位置，使多用电表的示数如图2所示，这时电压表的示数如图3所示。
多用电表和电压表的读数分别为________kΩ和________ V。
图2 图3 图4(4)调节滑动变阻器的滑片，使其接入电路的阻值为零。
此时多用电表和电压表的读数分别为12 kΩ和4.00 V。
从测量数据可知，电压表的内阻为________ kΩ。
(5)多用电表电阻挡内部电路可等效为由一个无内阻的电池、一个理想电流表和一个电阻串联而成的电路，如图4所示。
根据前面的实验数据计算可得，此多用电表内电池的电动势为________V，电阻“×1 k”挡内部电路的总电阻为______ kΩ。
【参考答案】(1)短接(2)1(3)15.0 3.60(4)12.0 (5)9.0015.0【名师解析】(1)使用多用电表测电阻前，应首先将红、黑表笔短接进行欧姆调零。
5．某同学用以下器材接成如图甲所示的电路，并将原微安表盘改成如图乙所示的欧姆表盘，成功地改装了一个简易的“R×1 k”的欧姆表，使用中发现这个欧姆表用来测量阻值在10 kΩ～20 kΩ范围内的电阻时精确度令人满意，表盘上数字“15”为原微安表盘满偏电流一半处。
所供器材如下：A．满偏电流I g＝100 μA的微安表一个B．电动势E＝1.5 V，电阻可忽略不计的电池C．阻值调至14 kΩ的电阻箱R D．红、黑测试表笔和导线若干(1)根据题中信息可知原微安表的内阻R g＝________Ω。
(2)在图甲电路的基础上，不换微安表和电池，图乙的刻度也不改变，仅增加1个电阻，就能改装成“R×1”的欧姆表。
要增加的电阻应接在________之间。
(填a、b、c)，电阻阻值为________。
(保留两位有效数字) (3)画出改装成“R×1”的欧姆表后的电路图。
【参考答案】(1)1 k(2)a、c15 Ω(3)见解析【名师解析】(1)根据“使用中发现这个欧姆表用来测量阻值为10 kΩ～20 kΩ范围内的电阻时精确度令人满意”说明在测阻值在10 kΩ～20 kΩ的电阻时欧姆表的指针在刻度盘的中间附近，由此可结合刻度盘确定此表的中值电阻，即表内总电阻约为R总＝15 kΩ。
当表笔短接时，电流满偏，根据欧姆定律有I g＝ER＋R g代入E、R、I g的值可得，R g＝1 kΩ。
6． (1)如图为一简易多用电表的内部电路原理图，其中G 为灵敏电流计，S 为单刀多掷电键(功能键)，表内直流电源的电动势为E 。
由图可知，欲选择电压挡大量程时，应将功能键置于________位置；欲测电阻时，应将功能键置于________位置；欲选择电流挡大量程时，应将功能键置于________位置。
(统一填写功能键序号)(2)为了测量某一未知电阻R x (阻值约为6 Ω)的阻值，实验室里准备了以下器材：A ．电源，电动势E ＝3.0 VB ．电压表V 1，量程3 V ，内阻约5 kΩC ．电压表V 2，量程15 V ，内阻约25 k ΩD ．电流表A 1，量程0.6 A ，内阻约0.2 ΩE ．电流表A 2，量程3 A ，内阻约0.04 ΩF ．滑动变阻器R 1，最大阻值5 Ω，最大电流为3 AG ．滑动变阻器R 2，最大阻值200 Ω，最大电流为1.5 AH ．开关S 、导线若干①在用伏安法测量该电阻的阻值时，要求尽可能准确，并且待测电阻两端的电压从零开始连续调节，则在上述提供的器材中电压表应选________；电流表应选________；滑动变阻器应选________。
(填器材前面的字母代号)②请在虚线框内画出用伏安法测量该电阻阻值时的实验电路图。
【名师解析】(1)多用电表若测电压，应让表头与电阻串联；由题图可知，与电阻串联的接法只有5或4；欲选择电压挡大量程时，应将功能键置于5位置。
要用表头测电阻，则内电路中应有电源，由题图可知，只有接3时才能测电阻。
