螺旋夹紧机构的种类和结构特点

螺旋夹紧机构设计
螺旋夹紧机构是一种常用的机械连接方式，可以实现松散零件之间的夹紧或固定。

其设计包括以下几个方面：
1. 松紧度要求：根据实际应用需求确定夹紧程度，即需要固定的零件在夹紧后是否能够达到相对稳定的位置。

2. 力学原理：螺旋夹紧机构的原理是利用螺纹副的互相扭转来产生夹紧力。

需要确定夹紧力大小，以及松散零件之间的摩擦力等力学参数。

3. 材料选择：根据工作环境和夹紧力大小选择合适的材料，以确保机构的强度和耐久性。

4. 结构设计：根据实际应用需求，设计螺旋夹紧机构的结构形式，如夹紧螺母、夹紧螺栓、夹紧套筒等。

5. 螺纹设计：螺旋夹紧机构的夹紧力主要通过螺纹副的扭转来实现，因此需要设计合适的螺纹形状和尺寸，以达到夹紧效果。

6. 装配和调试：设计完成后，需要进行装配和调试，确保螺旋夹紧机构能够正常工作，并满足设计要求。

总之，螺旋夹紧机构的设计需要考虑松紧度要求、力学原理、材料选择、结构设计、螺纹设计以及装配和调试等因素，以实现稳定可靠的夹紧效果。

夹紧机构是一种用于夹持、固定或保持物体位置的装置，常用于机械工程、制造业和工业生产中。

夹紧机构的基本形式可以根据其工作原理和结构特点进行分类，以下是几种常见的夹紧机构形式：
螺旋夹紧机构：通过旋转螺杆或螺母来实现夹紧或释放物体。

螺旋夹紧机构常用于夹持物体的位置调整和固定，例如螺旋千斤顶。

摩擦夹紧机构：通过利用摩擦力来夹紧物体。

这种夹紧机构常用于夹紧工件或工具，如机床上的夹紧刀具和夹具。

弹簧夹紧机构：利用弹簧的弹性力量来夹紧物体。

弹簧夹紧机构常用于夹紧、固定或保持物体位置的场合，如弹簧钳和弹簧夹。

锁紧夹紧机构：通过锁紧装置来夹紧物体，例如螺栓、螺母和销钉等。

这种机构常用于连接和固定物体，提供较高的夹紧力和稳定性。

液压夹紧机构：利用液压系统的力量来夹紧物体。

液压夹紧机构常用于大型工件或需要较大夹紧力的应用，如液压千斤顶和液压夹具。

电磁夹紧机构：通过电磁力来夹紧或释放物体。

电磁夹紧机构常用于自动化系统中，例如电磁夹持装置和电磁锁。

这些是夹紧机构的一些基本形式，实际应用中还可以根据具体需求和应用场景设计和制造不同类型的夹紧机构。

具体选择何种夹紧机构形式取决于工作要求、夹紧力、稳定性要求以及经济性等因素。

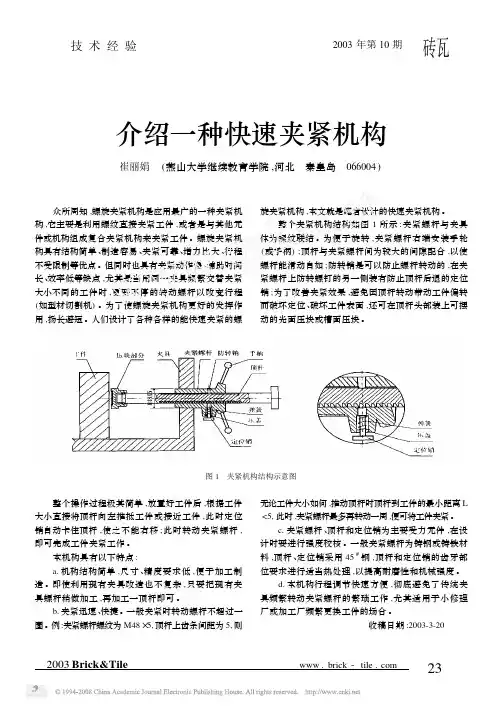

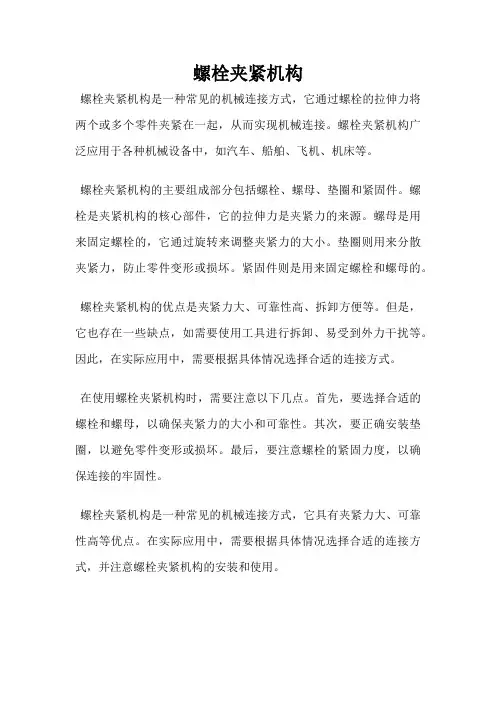

螺栓夹紧机构
螺栓夹紧机构是一种常见的机械连接方式，它通过螺栓的拉伸力将两个或多个零件夹紧在一起，从而实现机械连接。

螺栓夹紧机构广泛应用于各种机械设备中，如汽车、船舶、飞机、机床等。

螺栓夹紧机构的主要组成部分包括螺栓、螺母、垫圈和紧固件。

螺栓是夹紧机构的核心部件，它的拉伸力是夹紧力的来源。

螺母是用来固定螺栓的，它通过旋转来调整夹紧力的大小。

垫圈则用来分散夹紧力，防止零件变形或损坏。

紧固件则是用来固定螺栓和螺母的。

螺栓夹紧机构的优点是夹紧力大、可靠性高、拆卸方便等。

但是，它也存在一些缺点，如需要使用工具进行拆卸、易受到外力干扰等。

因此，在实际应用中，需要根据具体情况选择合适的连接方式。

在使用螺栓夹紧机构时，需要注意以下几点。

首先，要选择合适的螺栓和螺母，以确保夹紧力的大小和可靠性。

其次，要正确安装垫圈，以避免零件变形或损坏。

最后，要注意螺栓的紧固力度，以确保连接的牢固性。

螺栓夹紧机构是一种常见的机械连接方式，它具有夹紧力大、可靠性高等优点。

在实际应用中，需要根据具体情况选择合适的连接方式，并注意螺栓夹紧机构的安装和使用。

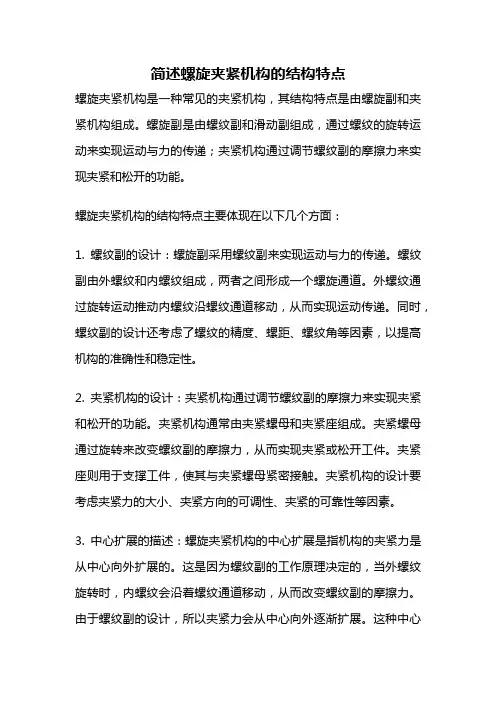

简述螺旋夹紧机构的结构特点螺旋夹紧机构是一种常见的夹紧机构，其结构特点是由螺旋副和夹紧机构组成。

螺旋副是由螺纹副和滑动副组成，通过螺纹的旋转运动来实现运动与力的传递；夹紧机构通过调节螺纹副的摩擦力来实现夹紧和松开的功能。

螺旋夹紧机构的结构特点主要体现在以下几个方面：1. 螺纹副的设计：螺旋副采用螺纹副来实现运动与力的传递。

螺纹副由外螺纹和内螺纹组成，两者之间形成一个螺旋通道。

外螺纹通过旋转运动推动内螺纹沿螺纹通道移动，从而实现运动传递。

同时，螺纹副的设计还考虑了螺纹的精度、螺距、螺纹角等因素，以提高机构的准确性和稳定性。

2. 夹紧机构的设计：夹紧机构通过调节螺纹副的摩擦力来实现夹紧和松开的功能。

夹紧机构通常由夹紧螺母和夹紧座组成。

夹紧螺母通过旋转来改变螺纹副的摩擦力，从而实现夹紧或松开工件。

夹紧座则用于支撑工件，使其与夹紧螺母紧密接触。

夹紧机构的设计要考虑夹紧力的大小、夹紧方向的可调性、夹紧的可靠性等因素。

3. 中心扩展的描述：螺旋夹紧机构的中心扩展是指机构的夹紧力是从中心向外扩展的。

这是因为螺纹副的工作原理决定的，当外螺纹旋转时，内螺纹会沿着螺纹通道移动，从而改变螺纹副的摩擦力。

由于螺纹副的设计，所以夹紧力会从中心向外逐渐扩展。

这种中心扩展的特点使得螺旋夹紧机构在夹紧工件时能够均匀分布力，并且能够更好地适应不同尺寸的工件。

螺旋夹紧机构的中心扩展是其设计中的一个重要特点。

通过中心扩展，螺旋夹紧机构能够实现对工件的均匀夹紧，并且能够适应不同尺寸的工件。

在实际应用中，螺旋夹紧机构广泛用于机械设备、汽车制造、航空航天等领域，其结构特点和中心扩展的优势使得其具有很高的应用价值。

螺旋夹紧机构的结构特点主要体现在螺纹副的设计和夹紧机构的设计上，其中中心扩展是一个重要特点。

螺旋夹紧机构通过螺纹副的旋转运动和夹紧机构的调节来实现对工件的夹紧和松开。

中心扩展的特点使得螺旋夹紧机构能够均匀分布夹紧力，并且适应不同尺寸的工件。

常见夹紧机构夹紧机构的种类很多，这里只简单介绍其中一些典型装置。

（1）斜楔夹紧机构图 4.52所示是一些斜楔夹紧实例。

斜楔夹紧机构是利用斜面的楔紧作用，将外力传递给工件，完成工件的夹紧。

当楔块的升角α 在 6 0 ~10 0 时具有自锁性能。

但自锁的稳定性较差，主要用于夹紧机构中来改变力的方向。

（    2）螺旋夹紧机构螺旋夹紧机构结构简单、容易制造，而且螺旋相当于一个斜楔缠绕在圆柱体的表面形成的；由于其升角小（ 3 0 左右）则螺旋机构具有较好的自锁性能，获得的夹紧力大，是应用最广泛的一种夹紧机构。

如图 4.53、4.56所示1）单个螺旋夹紧机构如图4.53（a）（b）中直接用螺钉或螺母夹紧工件的机构。

螺钉头部直接压在工件表面上，可能会损伤工件或带动工件旋转。

为克服这一缺点在其头部加装浮动压块，以增加接触面积，减少损伤。

如图4.54所示夹紧动作慢使这一机构的另一缺点。

通常采用一些快速结构，如快卸垫圈、快换螺母、快速机构等，如图 4.55所示。

2）螺旋压板夹紧机构图4.56是螺旋压板夹紧机构的几种典型结构，其在夹紧机构中广泛的使用。

3）钩形压板夹紧机构图4.57是螺旋钩形压板夹紧机构的一些结构，其特点是结构紧凑，使用灵活、方便。

（3）偏心夹紧机构它是利用偏心间直接或间接夹紧工件的机构。

偏心夹紧分圆偏心和曲线偏心两种，其特点是结构简单、操作方便、夹紧迅速，缺点是夹紧力小，夹紧行程短，用于振动小、切削力不大的场合。

图 4.58是几种典型的偏心夹紧机构的实例，图4.59是圆偏心轮的几种结构。

（4）联动夹紧机构是利用机构的组合完成单件或多件的多点、多向同时夹紧的机构。

它可以实现多件加工、减少辅助时间、提高生产效率、减轻工人的劳动强度等。

1）单件联动夹紧机构利用夹紧机构实现工件的多向、多点夹紧。

如图4.60所示机构实现二力垂直夹紧。

2）多件联动夹紧机构一般有平行式多件联动夹紧机构和连续式多件联动夹紧机构。

定心夹紧机构主要是利用其斜面移动时所产生的压力直接或间接的夹紧工件。

将工件装入，推动斜楔大头，夹紧工件；加工完毕，推动斜楔小头，使工件松开。

生产中很少单独使用斜楔夹紧机构。

但由斜楔与其他机构组合而成的夹紧机构却在生产中得到广泛应用。

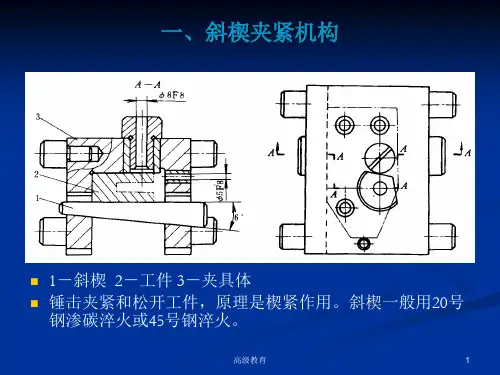

斜楔夹紧机构：工作原理：结构简单、操作方便，但夹紧行程短，传力系数小，自锁能力差。

斜楔夹紧机构：斜楔夹紧机构的特点（1）夹紧力的计算若以FQ力作用于斜楔的大端，则楔块产生的夹紧力F J 为：F J =F Q /（tan +tan( + )）式中：F J ——斜楔对工件产生的夹紧力（N）；——斜楔升角；F Q ——作用在斜楔大端的原始作用力（N）；——斜楔与工件间的摩擦角；——斜楔与夹具体间的摩擦角。

1φα2φα1φ2φ（2）自锁条件当用人力作用于斜楔时，要求斜楔能实现自锁。

其自锁条件为：α1φ2φ≤ +一般为了自锁可靠，手动夹紧机构取=60～80。

由于手动单一斜楔夹紧机构的夹紧力小，波动大，敲击费时费力，因此，直接用斜楔夹紧工件的情况很少，而普遍应用斜楔与其它机构组合对工件实现夹紧。

是指螺旋副与其他元件（压板、垫片、螺钉等等）相结合，对工件实施夹紧的机构。

螺旋夹紧机构在生产中使用极为普遍，螺旋夹紧机构结构简单，具有较大的夹紧行程，且自锁性能好，是手动夹紧中用的最多的一种夹紧机构。

斜楔夹紧机构：螺旋夹紧机构的特点常用的夹紧形式有：单个螺旋夹紧机构 螺旋压板夹紧机构定心夹紧机构能使工件的定位与夹紧同时完成，例如车床上的三爪卡盘、弹簧夹头等。

其特点是定位与夹紧是同一个元件，利用该元件的等速趋近或退离，完成工件的定位夹紧或松开。

液性塑料心轴定心夹紧机构1-夹具体;2-加压螺钉;3-栓塞;4-密封圈;5-薄壁弹性套;6-止动螺钉;7-螺钉;8-端盖;9-螺塞;10-钢球;11、12-调整螺钉；13-过渡盘1.定心夹紧机构主要适用于几何形状对称，并以对称轴线、对称中心或对称瞳面为工序基准的工件的定位夹紧。
