夹紧机构

铰链夹紧机构的基本结构有
铰链夹紧机构的基本结构由以下几部分组成：
1. 铰链：铰链是夹紧机构的核心部件，它由两个或更多的链接件通过轴心线固定在一起，使它们可以相对旋转。

铰链可以提供一定的固定位置和相对运动的自由度。

2. 夹紧杆：夹紧杆是与铰链相连的杆状零件，通过夹紧杆的相对运动来实现夹紧的功能。

夹紧杆可以是螺纹杆、滑块、摇臂等形式，通过调节夹紧杆的位置、角度或长度，可以控制夹紧机构的夹紧力度。

3. 弹簧：弹簧是在夹紧机构中常用的辅助部件，通过提供弹性力来增加夹紧力度或保持夹紧杆的位置。

弹簧可以安装在夹紧杆上，也可以安装在其他连接件上，起到稳定夹紧机构的作用。

4. 控制机构：控制机构用于控制夹紧机构的运动和夹紧力度，通常包括手动操作的旋钮、螺母、杠杆等，也可以使用电动、液压或气动装置实现自动控制。

以上是铰链夹紧机构的基本结构，不同的应用场景和要求可能会有一些变化和扩展。

夹紧机构可以根据实际需要设计和调整各个部件的结构和参数，以实现所需的夹紧效果和使用要求。

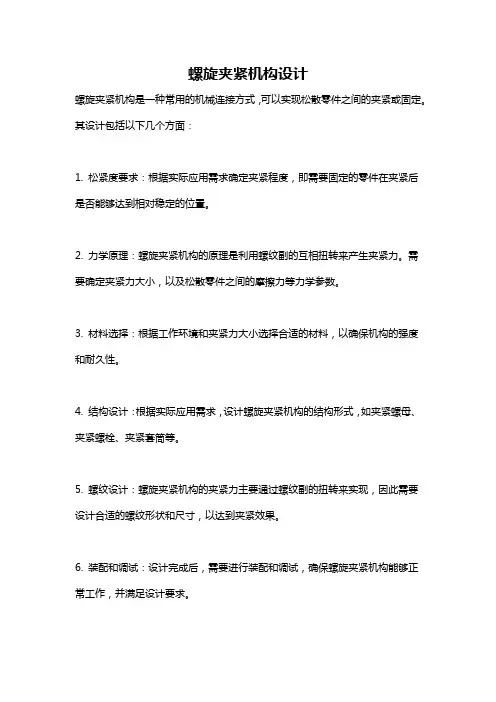

螺旋夹紧机构设计
螺旋夹紧机构是一种常用的机械连接方式，可以实现松散零件之间的夹紧或固定。

其设计包括以下几个方面：
1. 松紧度要求：根据实际应用需求确定夹紧程度，即需要固定的零件在夹紧后是否能够达到相对稳定的位置。

2. 力学原理：螺旋夹紧机构的原理是利用螺纹副的互相扭转来产生夹紧力。

需要确定夹紧力大小，以及松散零件之间的摩擦力等力学参数。

3. 材料选择：根据工作环境和夹紧力大小选择合适的材料，以确保机构的强度和耐久性。

4. 结构设计：根据实际应用需求，设计螺旋夹紧机构的结构形式，如夹紧螺母、夹紧螺栓、夹紧套筒等。

5. 螺纹设计：螺旋夹紧机构的夹紧力主要通过螺纹副的扭转来实现，因此需要设计合适的螺纹形状和尺寸，以达到夹紧效果。

6. 装配和调试：设计完成后，需要进行装配和调试，确保螺旋夹紧机构能够正常工作，并满足设计要求。

总之，螺旋夹紧机构的设计需要考虑松紧度要求、力学原理、材料选择、结构设计、螺纹设计以及装配和调试等因素，以实现稳定可靠的夹紧效果。

油缸式夹紧机构的原理及应用油缸式夹紧机构是一种常见的夹紧装置，在机械制造中广泛应用。

它的原理是通过油压将油缸内的活塞推动夹紧机构，从而实现夹紧零件的作用。

这种夹紧机构具有结构简单、夹紧力大、稳定性好等优点，因此被广泛应用于金属加工、机械加工等行业中。

该机构主要由油袋、油缸、活塞、油管以及夹紧机构等几部分组成。

当油袋中的油液被泵入油缸时，活塞被压力推动向夹紧机构方向运动，从而实现夹紧零件的目的。

在夹紧过程中，液压传递的作用使得夹紧力得到了大幅提升，从而确保了夹紧的可靠性和有效性。

油缸式夹紧机构的应用范围非常广泛，主要体现在以下方面：1. 金属加工油缸式夹紧机构在金属加工行业中应用广泛，如在加工车件时，它可以夹紧工件，保证工件稳定地进行加工，从而提高加工的质量和效率。

2. 机械加工在机械加工方面，油缸式夹紧机构也占有重要的应用地位。

例如在铣削机、磨床等机床上，通过该机构可以实现零件夹紧，从而确保了加工精度和效率。

3. 工程机械油缸式夹紧机构同样适用于工程机械领域。

例如在挖掘机、推土机等工程机械上，通过该机构可以夹紧钢管等零件，从而保证了机械的安全性和稳定性。

总之，油缸式夹紧机构以其可靠性、高效性、使用广泛等特点，成为了机械制造中的重要夹紧装置之一。

在日常使用中，我们应注意机构的维护和保养，从而延长其使用寿命，提高工作效率。

关于什么样的数据有关，这个还需要根据具体的情况来确定。

以下列出了一个可能的数据，作为例子进行分析：数据：某公司2018年到2021年四年的营业额数据2018年：3000万元2019年：3600万元2020年：4000万元2021年：4200万元对于这个数据，我们可以进行以下方面的分析：1. 总体趋势从整体上看，该公司的营业额呈现逐年上升的趋势，2018年至2021年的营业额分别为3000万元、3600万元、4000万元、4200万元。

这反映了该公司的经营状况逐年向好，并且近年的增长速度有所加快。

工装夹具基本夹紧机构文章目录[隐藏]• 1.斜楔夹紧机构• 2.螺旋夹紧机构•(1)单个螺旋夹紧机构•(2)螺旋压板机构• 3.偏心夹紧机构夹紧机构的种类虽然很多,但其结构都以斜楔夹紧机构、螺旋夹紧机构和偏心夹紧机构为基础,这三种机构合称为基本夹紧机构。

1.斜楔夹紧机构图1所示为几种用斜楔夹紧机构夹紧工件的实例。

图1a是手动斜楔夹紧机构，工件装入后锤击斜楔大头即可夹紧工件;加工完毕后,锤击斜楔小头,即可松开工件。

由于是用斜楔直接夹紧工件,夹紧力较小，且操作费时,所以实际生产中应用不多。

多数情况下是将斜楔与其他机构组合起来使用。

图1b是将斜楔与滑柱组合成-.种夹紧机构,一般用气压或液压做动力源。

图1c是由端面斜楔与压板组合而成的夹紧机构。

图1斜楔夹紧机构1-夹具体;2-斜楔;3-工件斜楔的自锁条件是:斜楔的升角小于斜楔与工件、斜楔与夹具体之间的摩擦角之和。

为保证自锁可靠,手动夹紧机构一般取升角a=6°~8°。

用气压或液压装置驱动的斜楔不需要自锁,可取a= 15°~ 30。

2.螺旋夹紧机构由螺钉、螺母、垫圈、压板等元件组成的夹紧机构,称为螺旋夹紧机构。

图2所示是应用这种机构来夹紧的实例。

图2螺旋夹紧机构螺旋夹紧机构的实质是绕在圆柱体上的斜楔,因此它不仅结构简单、容易制造,而且由于其升角很小，所以螺旋夹紧机构的自锁性能好,夹紧行程较大,是手动夹紧中用得最多的一种夹紧机构,只是夹紧动作较慢。

(1)单个螺旋夹紧机构图2a、b所示是直接用螺钉或螺母夹紧工件的机构,称为单个螺旋夹紧机构。

在图2a中,螺钉头直接与工件表面接触,螺钉转动时，可能损伤工件表面，或带动工件旋转。

克服这一缺点的方法是在螺钉头部装上如图4-39所示的摆动压块。

当摆动压块与工件接触后，由于压块与工件间的摩擦力矩大于压块与螺钉间的摩擦力矩,压块不会随螺钉- -起转动。

如图3a所示的端面是光滑的,用于夹紧已加工表面;图3b的端面有齿纹,用于夹紧毛坯面。

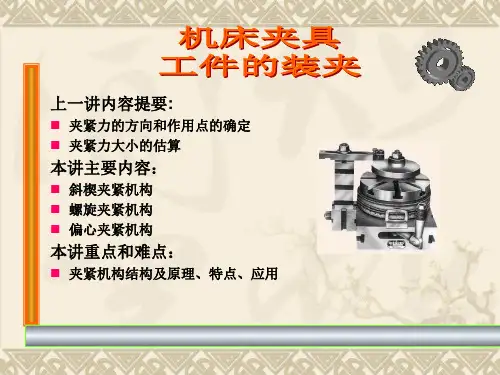

在夹具的各种夹紧机构中，以斜楔、螺旋、偏心、铰链机构以及由它们组合而成的夹紧装置应用最为普遍。

一、斜楔夹紧机构1．夹紧力计算图3-10夹紧受力图由上面受力图可知，斜楔静力平衡条件为：F1＋FRX ＝FQ其中：F1＝FW tanφ1 ； FRX＝FW tan(α＋φ2)代入上式计算得：式中：FW 斜楔对工件夹紧力α 斜楔升角FQ 原始作用力φ1 斜楔与工件之间的摩擦角φ2 斜楔与夹具体之间的摩擦角2．增力比计算增力比iF＝夹紧力／原始作用力如果不考虑摩擦影响理想增力比（即忽略摩擦角）：3．夹紧行程比计算图3-11 夹紧受力工件所要求的夹紧行程h与斜楔相应移动的距离s之比成为行程比iS。

由上图可知：夹紧行程＝工件被夹紧行程h/斜楔移动距离S4．自锁条件图3-12自锁受力上图为原始作用力FQ停止作用后斜楔的受力情况。

斜楔楔入后，原始力去除，斜楔体自锁条件为F1>FRXFW tanφ1> FW tan(α-φ2)φ1> α-φ2或α〈φ1 ＋φ2因此自锁条件是斜楔升角小于斜楔与工件、与夹具体之间的摩擦角之和，钢件：f＝0.1～0.15摩擦角φ＝5°43′～8°30′，故α<10°～17°5．升角α的选择手动夹紧α＝6°～8°，机动夹紧α≤12°，不需要自锁α＝15°～30°6．结构设计包括：手动夹紧机构、气动或液压夹紧、斜楔与压板与螺旋等组合结构。

斜楔夹紧机构的计算见下表二、螺旋夹紧机构螺旋夹紧机构在生产中使用极为普遍。

螺旋夹紧机构结构简单、夹紧行程大，特别是它具有增力大、自锁性能好两大特点，其许多元件都已标准化，很适用于手动夹紧。

它主要有两种典型的结构形式。

1.单个螺旋夹紧机构下图a所示为GB/T2161-91六角头压紧螺钉，它是螺钉头部直接压紧工件的一种结构。

下图b所示在螺钉头部装上摆动压块，可防止螺钉转动时损伤工件表面或带动工件转动。

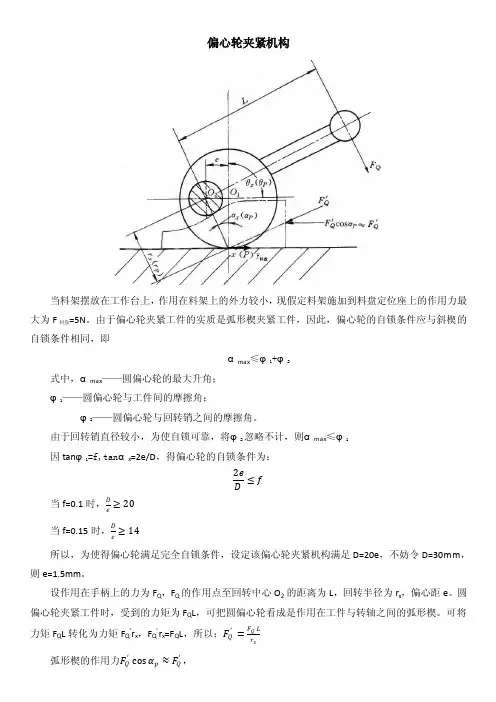

偏心轮夹紧机构当料架摆放在工作台上，作用在料架上的外力较小，现假定料架施加到料盘定位座上的作用力最大为F料盘=5N。

由于偏心轮夹紧工件的实质是弧形楔夹紧工件，因此，偏心轮的自锁条件应与斜楔的自锁条件相同，即αmax≤φ1+φ2式中，αmax——圆偏心轮的最大升角；φ1——圆偏心轮与工件间的摩擦角；φ2——圆偏心轮与回转销之间的摩擦角。

由于回转销直径较小，为使自锁可靠，将φ2忽略不计，则αmax≤φ1因tanφ1=f,tanαx=2e/D，得偏心轮的自锁条件为：2e≤fD≥20当f=0.1时，De≥14当f=0.15时，De所以，为使得偏心轮满足完全自锁条件，设定该偏心轮夹紧机构满足D=20e，不妨令D=30mm，则e=1.5mm。

设作用在手柄上的力为F Q，F Q的作用点至回转中心O2的距离为L，回转半径为r x，偏心距e。

圆偏心轮夹紧工件时，受到的力矩为F Q L，可把圆偏心轮看成是作用在工件与转轴之间的弧形楔。

可将力矩F Q L转化为力矩F Q’r x，F Q’r x=F Q L，所以：F Q′=F Q Lr x弧形楔的作用力F Q′cosαp≈F Q′，因此，与斜楔夹紧力公式相似，夹紧力F J =F Q ′tan φ1+tan (αx +φ2)=F Q L r x [tan φ1+tan (αx +φ2)] 查阅相关资料得，当θp =90°时，偏心轮夹紧机构的夹紧力最小，若此时能满足使用要求，则偏心轮上其他各点的夹紧力均能满足要求。

当θp =90°时，r p =R cos αp ，代入夹紧力公式，得F J =F Q L cos αp R [tan φ1+tan (αp+φ2)]，代入各已知值化简得F J =Q 2e e 2+R 2≈25.4F Q 。

F Q ′=F Q Lr x ≥F 料盘=5N →F Q ≥F 料盘 e 2+R 2L ≈3 N ，此时，F J =76.2N ，满足夹紧要求。

机械制造技术典型夹紧机构夹紧机构是夹紧装置的重要种动力源装置，都必须通过夹紧各类机床夹具应用的夹紧机构多机械摩擦实现夹紧，并可自锁的典重要组成部分，因为无论采用何夹紧机构将原始力转化为夹紧力、构多种多样，以下介绍几种利用锁的典型夹紧机构。

图1为斜楔夹紧机构夹紧工作的实的8mm、5mm的两个孔。

由于用斜楔时费力，所以生产实践中单独应用的其他机构联合使用。

图b是将斜楔与压图c是由端面斜楔与压板组合而成的手夹紧工件时，应使斜楔具有自锁功能时，需要解决原始作用力与夹紧力的升角等主要问题。

1、斜楔夹紧机构作的实例，图a是在工件上钻相互垂直用斜楔直接夹紧工件时夹紧力小且费应用的不多，一般情况下是将斜楔与楔与压板组合而成的机动夹紧机构。

成的手动夹紧机构。

当利用斜楔手动锁功能。

因此，在设计斜楔夹紧机构紧力的转换、自锁条件以及选择斜楔图1 斜楔夹斜楔夹紧机构紧原理及受力分析图2 斜楔夹紧原理特点：结构简单，升程小，扩力倍数不机动装置联合应用较广。

另外，增大行程和增大夹紧力使斜楔角时必须考虑这两方面因素，做成两个升角，前一段大升角用于加于工件的加紧并自锁。

倍数不算大，操作情况不理想，但与紧力使斜楔自锁是矛盾的，因此，选，如果两者都要求很严，可将斜楔用于加大工作行程，后一段小升角用采用螺旋直接夹紧或者采用螺旋构，统称为螺旋夹紧机构。

螺旋夹紧自锁性好等特点，很适用于手动夹紧在机动夹紧机构中应用较少。

2、螺旋夹紧机构用螺旋与其他元件组合实现夹紧的机旋夹紧机构具有结构简单、增力大和动夹紧。

其缺点是夹紧动作慢，所以（1）简单螺旋夹紧机构图3为最简单的螺旋夹紧机构。

件表面接触，螺钉转动时，可能损伤服这一缺点的方法是在螺钉头部装上用的是一种快速螺旋夹紧机构。

如图3a所示，螺钉头部直接与工能损伤工件表面或带动工件转动。

克部装上图3b所示的摆动压块。

图3c采图3 螺旋夹紧机构（2）螺旋压板机构夹紧机构中，结构形式变化最多的是螺旋压板机构。

管道夹紧机构
管道夹紧机构是一种用于固定管道的装置，它能够有效地夹紧管道，确保其稳固地连接在一起。

这种机构通常由夹紧器和支撑器组成，能够提供足够的力量来保持管道的位置，并防止其松动或移动。

夹紧器是管道夹紧机构的核心部件，它通常由一对夹紧爪组成。

这些夹紧爪可以通过旋转或压紧的方式夹住管道，以确保其牢固地固定在所需的位置上。

夹紧器的设计通常考虑到管道的直径和材质，以确保能够提供足够的夹紧力，并适应不同尺寸和类型的管道。

支撑器则用于提供额外的支撑和稳定性。

它们通常安装在管道的两侧，通过连接到支架或其他结构上来固定管道。

支撑器的设计通常考虑到管道的重量和长度，以确保能够提供足够的支撑力，并防止管道发生下沉或变形。

管道夹紧机构的应用十分广泛。

在建筑和工程领域，它们被广泛用于固定各种类型的管道，如供水管道、燃气管道和暖气管道等。

此外，它们还用于工业生产中的管道系统，如化工厂、石油炼厂和发电厂等。

管道夹紧机构的优点在于其简单可靠的设计和易于安装的特点。

它们能够快速而准确地夹紧管道，并提供持久的固定效果。

此外，由于其结构简单，它们不需要额外的维护工作，并且能够在各种环境条件下正常工作。

管道夹紧机构是一种重要的装置，用于确保管道的稳定连接。

它们的设计和应用广泛，能够满足各种管道固定的需求。

通过使用管道夹紧机构，我们可以有效地保护管道的安全和稳定运行，为我们的生活和工作提供可靠的基础设施。
