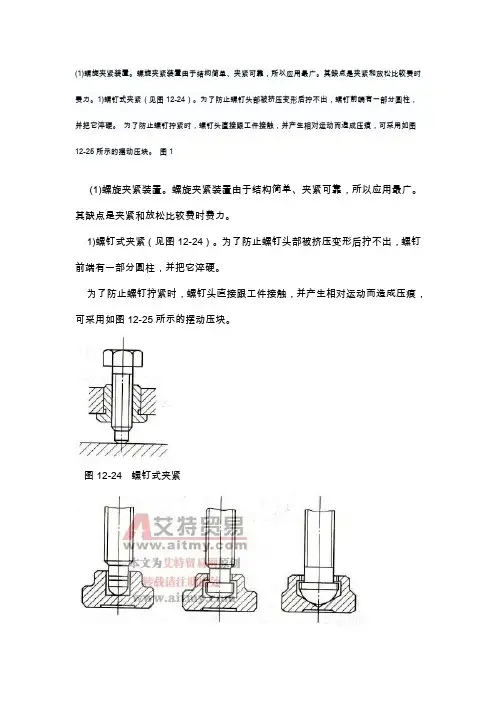

51螺旋、偏心夹紧装置 - 51螺旋、偏心夹紧装置

(1)螺旋夹紧装置。

螺旋夹紧装置由于结构简单、夹紧可靠，所以应用最广。

其缺点是夹紧和放松比较费时费力。

1)螺钉式夹紧（见图12-24）。

为了防止螺钉头部被挤压变形后拧不出，螺钉前端有一部分圆柱，并把它淬硬。

为了防止螺钉拧紧时，螺钉头直接跟工件接触，并产生相对运动而造成压痕，可采用如图12-25所示的摆动压块。

图1(1)螺旋夹紧装置。

螺旋夹紧装置由于结构简单、夹紧可靠，所以应用最广。

其缺点是夹紧和放松比较费时费力。

1)螺钉式夹紧（见图12-24）。

为了防止螺钉头部被挤压变形后拧不出，螺钉前端有一部分圆柱，并把它淬硬。

为了防止螺钉拧紧时，螺钉头直接跟工件接触，并产生相对运动而造成压痕，可采用如图12-25所示的摆动压块。

图12-24螺钉式夹紧图12-25摆动压块2)螺母式夹紧。

当工件以孔定位时（例如在心轴上），常用螺母来夹紧。

其缺点是装卸工件时，必须把螺母从螺栓上全部旋出。

改进方法是采用开口垫圈（见图12-26），卸下工件时，只需旋松螺母，抽去开口垫圈，即可将工件取下（螺母应比工件的孔径小）。

开口垫圈应做得厚一些，并在淬硬后把两平面磨平。

图12-26 螺母式夹紧和开口垫圈当工件以很大的环形表面作为夹紧面时，可采用图12-27所示的组合垫圈。

图12-27 组合垫圈(2)螺旋压板夹紧装置。

螺旋压板也是一种应用很广的夹紧装置，它的结构如图12-28所示。

图12-28 (a)为简单的螺旋压板，在车床上使用时不够安全。

图12-28 (b)为整体式螺旋压板，比较安全，但高度不能调整。

图12-28 (c)为可调高度的螺旋压板，使用安全、方便。

结构较完善的螺旋压板夹紧装置如图12-29所示。

由螺栓5与螺母4通过压板6压紧工件1，支柱7可调节高度，压板6的底面有纵向槽，使压板在螺母旋紧时不致转动。

压板中间有一长腰形孔，装卸工件时，只要旋松螺母并将压板后移，即可装卸工件。

弹簧2可使压板在螺母松开后自动抬起。

为了避免由于压板倾斜而接触不良，采用了球面垫圈3。

数控高级铣工试题+参考答案一、单选题（共93题，每题1分，共93分）1.数控机床精度检验中，( )是综合机床关键零、部件经组装后的综合几何形状误差。

A、定位精度B、切削精度C、几何精度D、以上都是正确答案：C2.主轴箱内油泵循环供油不足，不仅使主轴轴承润滑不良，又使主轴轴承产生的( )不能传散而造成主轴轴承温度过高。

A、热量B、摩擦C、动力D、旋转正确答案：A3.液压系统检查时( )不在每日检查范围之内。

A、液压控制系统B、液压系统压力C、液压系统油温D、液压系统油标正确答案：A4.关于组合夹具的特点，下面( )说法是错误的。

A、结构简单，灵巧，刚性较好B、可节省大量工艺装备的费用支出C、可缩短生产的准备周期D、适用性较好正确答案：A5.闭环控制系统直接检测的是( )。

A、丝杠转动量B、工作台的位移量C、电机转速D、电机轴转动量正确答案：B6.加工沟槽时需用百分表校正铣刀刀刃的径向跳动，一般要求校正到( )之内。

A、0.02B、0.01C、0.2D、0.1正确答案：B7.长圆柱孔定位时要取得高定位精度，同时还要求工件拆卸方便应采用( )。

A、间隙配合圆柱心轴B、小锥度心轴C、过盈配合圆柱心轴D、自定心心轴正确答案：B8.要实现一台或多台计算机主机与多台数控机床通讯，应采用( )。

A、通讯接口B、RS232C、RS422通讯接口D、现场总线E、计算机局域网正确答案：A9.适应性最广的毛坯种类是( )。

A、铸造B、型材C、粉末冶金D、锻造正确答案：A10.数控机床轴线的重复定位误差为各测点重复定位误差中的( )。

A、平均值B、最大值C、最大值与最小值之差D、最大值与最小值之和正确答案：B11.位置精度较高的孔系加工时，特别要注意孔的加工顺序的安排，主要是考虑到( )。

A、刀具的耐用度B、坐标轴的反向间隙C、控制振动D、加工表面质量正确答案：B12.球头铣刀的半径通常( )加工曲面的最小曲率半径。

A、小于B、大于C、等于D、ABC都可以正确答案：A13.在尺寸链中，尺寸链最短原则为( )。

工装夹具基本夹紧机构文章目录[隐藏]• 1.斜楔夹紧机构• 2.螺旋夹紧机构•(1)单个螺旋夹紧机构•(2)螺旋压板机构• 3.偏心夹紧机构夹紧机构的种类虽然很多,但其结构都以斜楔夹紧机构、螺旋夹紧机构和偏心夹紧机构为基础,这三种机构合称为基本夹紧机构。

1.斜楔夹紧机构图1所示为几种用斜楔夹紧机构夹紧工件的实例。

图1a是手动斜楔夹紧机构，工件装入后锤击斜楔大头即可夹紧工件;加工完毕后,锤击斜楔小头,即可松开工件。

由于是用斜楔直接夹紧工件,夹紧力较小，且操作费时,所以实际生产中应用不多。

多数情况下是将斜楔与其他机构组合起来使用。

图1b是将斜楔与滑柱组合成-.种夹紧机构,一般用气压或液压做动力源。

图1c是由端面斜楔与压板组合而成的夹紧机构。

图1斜楔夹紧机构1-夹具体;2-斜楔;3-工件斜楔的自锁条件是:斜楔的升角小于斜楔与工件、斜楔与夹具体之间的摩擦角之和。

为保证自锁可靠,手动夹紧机构一般取升角a=6°~8°。

用气压或液压装置驱动的斜楔不需要自锁,可取a= 15°~ 30。

2.螺旋夹紧机构由螺钉、螺母、垫圈、压板等元件组成的夹紧机构,称为螺旋夹紧机构。

图2所示是应用这种机构来夹紧的实例。

图2螺旋夹紧机构螺旋夹紧机构的实质是绕在圆柱体上的斜楔,因此它不仅结构简单、容易制造,而且由于其升角很小，所以螺旋夹紧机构的自锁性能好,夹紧行程较大,是手动夹紧中用得最多的一种夹紧机构,只是夹紧动作较慢。

(1)单个螺旋夹紧机构图2a、b所示是直接用螺钉或螺母夹紧工件的机构,称为单个螺旋夹紧机构。

在图2a中,螺钉头直接与工件表面接触,螺钉转动时，可能损伤工件表面，或带动工件旋转。

克服这一缺点的方法是在螺钉头部装上如图4-39所示的摆动压块。

当摆动压块与工件接触后，由于压块与工件间的摩擦力矩大于压块与螺钉间的摩擦力矩,压块不会随螺钉- -起转动。

如图3a所示的端面是光滑的,用于夹紧已加工表面;图3b的端面有齿纹,用于夹紧毛坯面。

常见夹紧机构夹紧机构的种类很多，这里只简单介绍其中一些典型装置。

（1）斜楔夹紧机构图 4.52所示是一些斜楔夹紧实例。

斜楔夹紧机构是利用斜面的楔紧作用，将外力传递给工件，完成工件的夹紧。

当楔块的升角α 在 6 0 ~10 0 时具有自锁性能。

但自锁的稳定性较差，主要用于夹紧机构中来改变力的方向。

（    2）螺旋夹紧机构螺旋夹紧机构结构简单、容易制造，而且螺旋相当于一个斜楔缠绕在圆柱体的表面形成的；由于其升角小（ 3 0 左右）则螺旋机构具有较好的自锁性能，获得的夹紧力大，是应用最广泛的一种夹紧机构。

如图 4.53、4.56所示1）单个螺旋夹紧机构如图4.53（a）（b）中直接用螺钉或螺母夹紧工件的机构。

螺钉头部直接压在工件表面上，可能会损伤工件或带动工件旋转。

为克服这一缺点在其头部加装浮动压块，以增加接触面积，减少损伤。

如图4.54所示夹紧动作慢使这一机构的另一缺点。

通常采用一些快速结构，如快卸垫圈、快换螺母、快速机构等，如图 4.55所示。

2）螺旋压板夹紧机构图4.56是螺旋压板夹紧机构的几种典型结构，其在夹紧机构中广泛的使用。

3）钩形压板夹紧机构图4.57是螺旋钩形压板夹紧机构的一些结构，其特点是结构紧凑，使用灵活、方便。

（3）偏心夹紧机构它是利用偏心间直接或间接夹紧工件的机构。

偏心夹紧分圆偏心和曲线偏心两种，其特点是结构简单、操作方便、夹紧迅速，缺点是夹紧力小，夹紧行程短，用于振动小、切削力不大的场合。

图 4.58是几种典型的偏心夹紧机构的实例，图4.59是圆偏心轮的几种结构。

（4）联动夹紧机构是利用机构的组合完成单件或多件的多点、多向同时夹紧的机构。

它可以实现多件加工、减少辅助时间、提高生产效率、减轻工人的劳动强度等。

1）单件联动夹紧机构利用夹紧机构实现工件的多向、多点夹紧。

如图4.60所示机构实现二力垂直夹紧。

2）多件联动夹紧机构一般有平行式多件联动夹紧机构和连续式多件联动夹紧机构。

第三部分车、钳工工艺与技能训练共同知识机床夹具部分本章重点内容：1、机床夹具的组成、概念及分类。

2、工件的定位原理、定位方法及定位元件的选择。

3、夹紧装置的类型和基本要求，夹紧力的大小、方向和作用点。

4、夹紧机构的结构原理和使用特点5、车床夹具和钻床夹具本章内容提要：一、机床夹具的组成、概念及分类。

1、机床夹具的概念夹具：在机械制造过程中用来固定加工对象，使之占有正确的位置，以接受施工或检测的装置，统称为夹具。

机床夹具：在机械加工中用来安装工件以确定工件与切削刀具的相对位置并将工件夹紧的装置称为机床夹具。

2、夹具的分类（ 1）、按机床种类分：车床夹具、钻床夹具、铣床夹具、磨床夹具等。

（ 2）、按通用化程度分：①、通用夹具：能装夹两种或两种以上的夹具称为通用夹具。

如三爪自定心卡盘、四爪单动卡盘、顶尖及中心架、台虎钳等。

通用夹具主要适用于单件小批量生产。

②、专用夹具：专门为某一工件的某一工序设计的夹具称为专用夹具。

专用夹具常用于产品固定或批量较大的生产中。

③、组合夹具：由预先制造好的标准化元件组装而成的夹具称为组合夹具。

组合夹具主要适用于新产品的试制和单件小批生产。

（ 3）、按夹紧动力源分：手动夹具、气动夹具、液压夹具、电动夹具、电磁夹具、真空夹具等。

3、机床夹具的作用。

①、保证产品质量（加工精度）夹具的最大功用是保证加工表面的位置精度。

②、提高劳动生产率，降低生产成本。

快速将工件定位夹紧，免除找正、对刀等，缩短辅助时间，提高了成品率，降低了成品。

③、扩大机床的加工范围。

⑷、降低对工人的技术要求和减轻工人的劳动强度。

4、机床夹具的组成（ 1）、定位装置（元件）它是保证工件在夹具中具有确定的位置。

（ 2）、夹紧装置（元件）它是用来保证工件的位置在加工过程中不发生变化的装置。

（3）、夹具体它是组成夹具的基础件，将夹具上所有的组成部分连成一个有机的整体。

（4）、引导装置（元件） 如钻套、对刀块。

它是引导刀具并使之与工件有相对正确的位置。

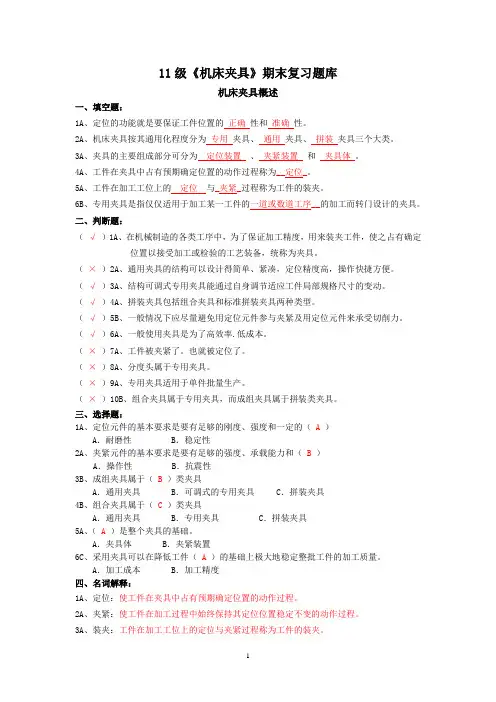

11级《机床夹具》期末复习题库机床夹具概述一、填空题：1A、定位的功能就是要保证工件位置的正确性和准确性。

2A、机床夹具按其通用化程度分为专用夹具、通用夹具、拼装夹具三个大类。

3A、夹具的主要组成部分可分为定位装置、夹紧装置和夹具体。

4A、工件在夹具中占有预期确定位置的动作过程称为__定位_。

5A、工件在加工工位上的定位与_夹紧_过程称为工件的装夹。

6B、专用夹具是指仅仅适用于加工某一工件的一道或数道工序__的加工而转门设计的夹具。

二、判断题：（√）1A、在机械制造的各类工序中，为了保证加工精度，用来装夹工件，使之占有确定位置以接受加工或检验的工艺装备，统称为夹具。

（×）2A、通用夹具的结构可以设计得简单、紧凑，定位精度高，操作快捷方便。

（√）3A、结构可调式专用夹具能通过自身调节适应工件局部规格尺寸的变动。

（√）4A、拼装夹具包括组合夹具和标准拼装夹具两种类型。

（√）5B、一般情况下应尽量避免用定位元件参与夹紧及用定位元件来承受切削力。

（√）6A、一般使用夹具是为了高效率.低成本。

（×）7A、工件被夹紧了。

也就被定位了。

（×）8A、分度头属于专用夹具。

（×）9A、专用夹具适用于单件批量生产。

（×）10B、组合夹具属于专用夹具，而成组夹具属于拼装类夹具。

三、选择题：1A、定位元件的基本要求是要有足够的刚度、强度和一定的（ A）A．耐磨性 B．稳定性2A、夹紧元件的基本要求是要有足够的强度、承载能力和（B）A．操作性 B．抗震性3B、成组夹具属于（B）类夹具A．通用夹具 B．可调式的专用夹具 C．拼装夹具4B、组合夹具属于（C）类夹具A．通用夹具 B．专用夹具 C．拼装夹具5A、（A）是整个夹具的基础。

A．夹具体 B．夹紧装置6C、采用夹具可以在降低工件（A）的基础上极大地稳定整批工件的加工质量。

A．加工成本 B．加工精度四、名词解释：1A、定位：使工件在夹具中占有预期确定位置的动作过程。

简述夹具的工作原理,一起来看看吧:夹具机械制造过程中用来固定加工对象，使之占有正确的位置，以接受施工或检测的装置。

又称卡具。

从广义上说，在工艺过程中的任何工序，用来迅速、方便、安全地安装工件的装置，都可称为夹具。

例如焊接夹具、检验夹具、装配夹具、机床夹具等。

其中机床夹具最为常见，常简称为夹具。

在机床上加工工件时，为使工件的表面能达到图纸规定的尺寸、几何形状以及与其他表面的相互位置精度等技术要求，加工前必须将工件装好（定位）、夹牢（夹紧）。

夹具通常由定位元件（确定工件在夹具中的正确位置）、夹紧装置、对刀引导元件(确定刀具与工件的相对位置或导引刀具方向)、分度装置（使工件在一次安装中能完成数个工位的加工，有回转分度装置和直线移动分度装置两类）、连接元件以及夹具体（夹具底座）等组成车床夹具在车床上用来加工工件内、外回转面及端面的夹具称为车床夹具。

车床夹具多数安装在主轴上；少数安装在床鞍或床身上。

扩展资料：机床夹具是机械加工工艺系统的一个重要组成部分。

为保证工件某工序的加工要求，必须使工件在机床上相对刀具的切削或成形运动处于准确的相对位置。

当用夹具装夹加工一批工件时，是通过夹具来实现这一要求的。

而要实现这一要求，又必须满足三个条件：①一批工件在夹具中占有正确的加工位置；②夹具装夹在机床上的准确位置；③刀具相对夹具的准确位置。

这里涉及了三层关系：零件相对夹具，夹具相对于机床，零件相对于机床。

工件的最终精度是由零件相对于机床获得的。

所以“定位”也涉及到三层关系：工件在夹具上的定位，夹具相对于机床的定位，而工件相对于机床的定位是间接通过夹具来保证的。

工件定位以后必须通过一定的装置产生夹紧力把工件固定，使工件保持在准确定位的位置上，否则，在加工过程中因受切削力，惯性力等力的作用而发生位置变化或引起振动，破坏了原来的准确定位，无法保证加工要求。

这种产生夹紧力的装置便是夹紧装置。

壹夹具一、机床夹具概述1.机床夹具的概念机床夹具是机床上用以装夹工件（和引导刀具）的一种装置。

简答题1.金属切屑刀具切屑部分的材料应具备哪些要求答：高硬度、高耐磨性、足够的强度和韧性、高的耐热性和良好的工艺性2.刀具的切屑部分的主要几何角度有哪些答：有前角、后角、主偏角、刃倾角、副后角、副偏角3.常见的切屑类型有哪几类答：带状切屑、节状切屑、粒状切屑、崩碎切屑4.影响刀具寿命的因素有哪些答：有工件材料、刀具材料、刀具几何参数和切屑用量5.什么是机床夹具答：在机床上加工工件时，用来安装工件以确定工件与刀具的相对位置，并将工件夹紧的装置称为机床夹具。

6.机床夹具的作用是什么答：保证加工精度，提高劳动生产率，扩大机床的加工范围7.什么是“六点原则”答：用适当分布的六个定位支承点，限制工件的六个自由度，使工件在夹具中的位置完全确定，即简称为“六点定则”8.机床夹具中常用的夹紧装置有哪些答：锲块夹紧装置、螺旋夹紧装置、螺旋压板夹紧装置、偏心夹紧装置9.钻床夹具主要有哪些类型答：有固定式钻床夹具、移动式钻床夹具、盖板式钻床夹具、回转式钻床夹具、翻转式钻床夹具10.液压传动的工作原理是什么答：液压传动的工作原理是以油液为工作介质，依靠密封容积变化来传递运动，依靠油液内部的压力来传递动力11.什么叫液压传动的液体压力答：液压传动中，液体与其它物体接触面上单位面积所受的力，称为液体压力，单位是帕(或牛/平方米)12.液流连续性的原理是什么答：液流连续性原理是液体经无分支管道时，每一横截面上通过的流量一定相等，并且内部的压力在各个方向一致。

13.从工作性质上看，液压传动有哪些优缺点答：从工作性能上看，液压传动的优点是速度、转距、功率均可作无级调节，能迅速换向和变速、调速范围宽、动作快速性好。

缺点是速比不如机械传动准确，传动效率低14.什么是泄漏答：在正常情况下，从液压元件的密封间隙漏出少量油液，这种现象称为泄漏15.畸形工件划线时，工件如何进行安放答：由于畸形工件往往缺乏平坦和规则的表面，故直接安放在平台上一般都不太方便，此时可利用一些辅助工具来解决。

机械制造技术典型夹紧机构夹紧机构是夹紧装置的重要种动力源装置，都必须通过夹紧各类机床夹具应用的夹紧机构多机械摩擦实现夹紧，并可自锁的典重要组成部分，因为无论采用何夹紧机构将原始力转化为夹紧力、构多种多样，以下介绍几种利用锁的典型夹紧机构。

图1为斜楔夹紧机构夹紧工作的实的8mm、5mm的两个孔。

由于用斜楔时费力，所以生产实践中单独应用的其他机构联合使用。

图b是将斜楔与压图c是由端面斜楔与压板组合而成的手夹紧工件时，应使斜楔具有自锁功能时，需要解决原始作用力与夹紧力的升角等主要问题。

1、斜楔夹紧机构作的实例，图a是在工件上钻相互垂直用斜楔直接夹紧工件时夹紧力小且费应用的不多，一般情况下是将斜楔与楔与压板组合而成的机动夹紧机构。

成的手动夹紧机构。

当利用斜楔手动锁功能。

因此，在设计斜楔夹紧机构紧力的转换、自锁条件以及选择斜楔图1 斜楔夹斜楔夹紧机构紧原理及受力分析图2 斜楔夹紧原理特点：结构简单，升程小，扩力倍数不机动装置联合应用较广。

另外，增大行程和增大夹紧力使斜楔角时必须考虑这两方面因素，做成两个升角，前一段大升角用于加于工件的加紧并自锁。

倍数不算大，操作情况不理想，但与紧力使斜楔自锁是矛盾的，因此，选，如果两者都要求很严，可将斜楔用于加大工作行程，后一段小升角用采用螺旋直接夹紧或者采用螺旋构，统称为螺旋夹紧机构。

螺旋夹紧自锁性好等特点，很适用于手动夹紧在机动夹紧机构中应用较少。

2、螺旋夹紧机构用螺旋与其他元件组合实现夹紧的机旋夹紧机构具有结构简单、增力大和动夹紧。

其缺点是夹紧动作慢，所以（1）简单螺旋夹紧机构图3为最简单的螺旋夹紧机构。

件表面接触，螺钉转动时，可能损伤服这一缺点的方法是在螺钉头部装上用的是一种快速螺旋夹紧机构。

如图3a所示，螺钉头部直接与工能损伤工件表面或带动工件转动。

克部装上图3b所示的摆动压块。

图3c采图3 螺旋夹紧机构（2）螺旋压板机构夹紧机构中，结构形式变化最多的是螺旋压板机构。
