普通车床修理拆装介绍普通车床是一种金属切削机床，广泛应用于机械制造和加工行业。
它通过旋转刀具与工件相互作用，实现对工件的切削、镗削、钻孔等加工操作。
然而，随着长时间的使用，普通车床可能会出现一些故障或需要进行维护修理。
在这篇文章中，我们将介绍普通车床的修理、拆装过程和注意事项。
首先，要进行普通车床的修理，我们需要准备一些基本工具，如扳手、螺丝刀、钳子等。
同时，我们还需要具备一定的机械知识和操作经验，以确保修理工作安全有效地进行。
在开始修理普通车床之前，我们首先需要确保车床已经断开电源，并且进行了机械锁定，以防止意外发生。
接下来，我们可以根据车床的故障状况，决定是否需要拆卸部分零部件。
拆装普通车床的过程中，我们需要格外注意以下几个方面：1.清晰的拆装顺序：在拆卸各个零部件之前，要详细了解车床的结构和相互关系。
遵循正确的拆装顺序，以确保在进行拆卸时，不会对车床造成更多的损坏或错误。
2.小心操作：在拆装过程中，要小心操作，避免使用过大的力量或非正常的方式来拆卸或安装零部件。
这样可以减少零部件的损坏或出现其他问题的可能性。
3.记录和标记：在拆卸零部件的同时，要仔细记录和标记每个零部件的位置和特征。
这样，在重新组装车床时，我们可以方便地找到正确的位置，并确保每个零部件都正确安装。
4.清洁和保养：在拆卸车床的同时，我们还可以对零部件进行清洁和保养。
除去灰尘、切屑和油污等杂质，可以提高车床的工作效率和寿命。
当需要替换零部件时，我们可以根据需求购买相应的原装零部件或者经过测试合格的替代零部件。
在购买零部件时，要注意其质量和适用性，以确保能够正常安装和使用。
在重新组装车床时，我们需要按照拆卸时记录的顺序和位置来安装每个零部件。
在安装过程中，要确保每个零部件安装正确、紧密，并且能够正常运转。
最后，当整个修理和拆装工作完成后，我们需要进行系统的检查和测试，以确保普通车床能够正常工作。
总之，普通车床的修理、拆装工作需要一定的专业知识和经验。

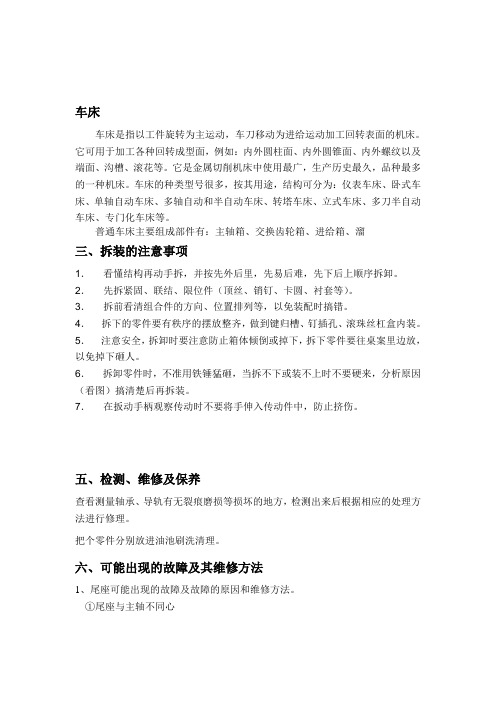

车床车床是指以工件旋转为主运动，车刀移动为进给运动加工回转表面的机床。
它可用于加工各种回转成型面，例如：内外圆柱面、内外圆锥面、内外螺纹以及端面、沟槽、滚花等。
它是金属切削机床中使用最广，生产历史最久，品种最多的一种机床。
车床的种类型号很多，按其用途，结构可分为：仪表车床、卧式车床、单轴自动车床、多轴自动和半自动车床、转塔车床、立式车床、多刀半自动车床、专门化车床等。
普通车床主要组成部件有：主轴箱、交换齿轮箱、进给箱、溜三、拆装的注意事项1．看懂结构再动手拆，并按先外后里，先易后难，先下后上顺序拆卸。
2．先拆紧固、联结、限位件（顶丝、销钉、卡圆、衬套等）。
3．拆前看清组合件的方向、位置排列等，以免装配时搞错。
4．拆下的零件要有秩序的摆放整齐，做到键归槽、钉插孔、滚珠丝杠盒内装。
5．注意安全，拆卸时要注意防止箱体倾倒或掉下，拆下零件要往桌案里边放，以免掉下砸人。
6．拆卸零件时，不准用铁锤猛砸，当拆不下或装不上时不要硬来，分析原因（看图）搞清楚后再拆装。
7．在扳动手柄观察传动时不要将手伸入传动件中，防止挤伤。
五、检测、维修及保养查看测量轴承、导轨有无裂痕磨损等损坏的地方，检测出来后根据相应的处理方法进行修理。
把个零件分别放进油池刷洗清理。
六、可能出现的故障及其维修方法1、尾座可能出现的故障及故障的原因和维修方法。
①尾座与主轴不同心原因：也许是尾座磨损严重或机床导轨磨损的厉害的原因，怎么调整都不行的话。
方法：有条件的话把导轨刮研下，按主轴的中心将尾座垫起来使尾座的中心高和主轴一致，这样就不用每次都调，否则只能动一次尾座调整一次了。
②尾座不能沿床身移动原因：手柄锁上了或尾座与导轨摩擦力过大方法：打开手柄，给尾座与导轨接触的地方上油③尾座没有纵向进给原因：①可能螺杆没安好②螺杆坏了方法：①在拆开安装②换新的④尾座支称零件不可靠七、安装步骤按照装配图把刚才拆下来的件按刚才拆装相反的顺序安装即可。
安装好之后操作一下看看是否可以使用。
数控车床四方电动刀架的拆装与故障分析-数控————————————————————————————————作者：————————————————————————————————日期：数控车床四方电动刀架的拆装与故障分析-数控数控车床四方电动刀架的拆装与故障分析戴军（宁夏工商职业技术学院，宁夏银川750001）摘要：对常用数控车床四方电动刀架的结构进行剖析，从而可以很清晰地明白刀架的工作原理。
经过多年的实践，总结自己的拆装经验，为今后工作和初学者提供必要的参考。
组装后的调试尤为重要，很多意想不到的故障会出现，对故障点的全面分析可以帮助我们顺利地完成刀架的组装。
关键词：粗定位；精定位；磁钢；反转时间；拆装中图分类号：G712 文献标志码：A 文章编号：1674-9324（2014）05-0195-02近几年随着全国职业技能大赛的开展，每年全区都要进行“数控机床维修与调试”的比赛，我们学院也参与其中，逐渐地对数控机床结构和维修有了更加深入的了解。
通过对各种资料的研究和反复对数控车床四方刀架的拆装与故障调试，我发现基本找不到一份详尽的拆装说明。
现就将我在数控车床四方刀架拆装与调试竞赛过程中的一些发现和体会做一阐述。
一、经济型数控车床四方刀架的结构及动作原理经济型数控车床四方刀架完全由电气控制，其功能虽然与普通车床四方刀架相同，但结构已有很大改变，其结构图如下：1-上盖；2-发信盘；3-小螺母；4-磁钢座；5-大螺母；6-离合器盘；7-螺杆；8-外端齿；9-下刀体；10-蜗轮；11-中轴；12-反靠垫；13、27-反靠销；14-上刀体；15-霍尔元件；16-磁钢；23-联轴器；24-止退圈；25-离合销；26-销盘；27-销钉1.主要部件作用：原动力件：电机；机械传动件：蜗杆、10、11、7、26；基础件：9、14；位置传感元件：2、15、16；机械定位件：25、27、12、13。
2.结构说明：（1）静止不动的原件：电机、9、11、24、5、2、3、15。
项目五CA6136型卧式车床的检修与装配学习目标掌握卧式车床修理的技术要求和精度及检验标准。
知道卧式车床拆卸与装配的一般程序。
通过实践训练，知道卧式车床主要零部件的修理与装配方法。
知道卧式车床总装的内容、方法与步骤.-能按照7S管理的要求规范日常工作，养成良好的习惯.本项目中使用的车床为CA6136型卧式车床，其主要部件及名称如下图所示。
任务一床身的检修任务描述由于床身导轨暴露在外面,长期使用后会产生磨损，磨损严重时便不能保证溜板运动的准确性,并且造成溜板运动与主轴、丝杠、光杠等部件的传动精度发生变化。
而溜板运动的不准确,必然影响工件加工的尺寸误差、形状误差与相互位置误差，从而影响到工件的加工粗糙度。
修理床身的实质就是修理床身导轨面，修理的任务就是确定合理的操作顺序,选择正确的基准,对床身导轨面进行磨削与刮研，从而满足导轨的各种精度要求和耐磨性。
任务分析卧式车床修理时必须合理地选择修理基准和修理顺序,这对保证车床的修理精度和提高修理效率有很大意义。
一般应根据车床的尺寸链关系确定修理基准和修理顺序。
修理导轨时，由于齿条的安装面一般无磨损,因此床身导轨的修理可选择以齿条安装面为基准.床身导轨面磨损的原因有:(1）溜板在床身导轨面上移动时产生相对滑动，会出现局部损伤（如划痕、拉毛等），由于细微的铁屑落人滑动表面之间,产生磨料磨损。
（2)在承受较大的切削力时,导轨表面发生勃着而造成磨损。
(3）由带酸性或腐蚀性成分的润滑剂、冷却液或腐蚀气体而引起的腐蚀磨损。
（4)导轨面被重物撞击后,会引起局部损伤。
相关知识根据车床各零件表面间存在的装配关系或相关尺寸关系，查明主要的修理尺寸链.图5—1一1为卧式车床的主要修理尺寸链，分析如下:(1）保证前、后顶尖等高的尺寸链.前、后顶尖的等高性是保证加工零件圆柱度的主要尺寸、检验床鞍沿床身导轨纵向移动直线度的基准之一.其尺寸链由以下各环组成:床身导轨基准到主轴轴线高度A1，尾座垫板厚度A2,尾座轴线到其安装底面距离A3，尾座轴线与主轴轴线高度差A∑.其中A：∑为封闭环，A1为减环，A2, A3为增环。
车床刀架和尾架的拆装工艺和实训报告一、引言车床是机械加工中常用的设备，其主要用途是用来加工金属和其他材料。
在车床的操作过程中，经常需要对车床的刀架和尾架进行拆装，以便更换刀具或进行维修保养。
本文将介绍车床刀架和尾架的拆装工艺和实训报告，以便读者了解车床的基本操作流程和注意事项。
二、车床刀架的拆装工艺1. 准备工作在进行车床刀架的拆装工艺之前，首先需要进行一些准备工作。
首先要确保车床处于停机状态，并且已经切断了电源。
然后要对车床刀架进行检查，确保其没有损坏或者松动的地方。
另外，还需要准备好相应的工具，比如扳手、榔头等。
2. 拆卸刀具拆卸刀具是车床刀架拆装的第一步。
首先要将车床的进给手柄调整到最低位置，然后使用扳手将刀具松开，取下刀具并放置在安全的地方。
在拆卸刀具的过程中，要注意避免刀具和手部的接触，以免造成伤害。
3. 拆卸刀架接下来是拆卸刀架的步骤。
首先要使用扳手将刀架上的螺丝松开，然后轻轻将刀架取下。
在拆卸刀架的过程中，要注意避免碰撞到车床的其他部件，以免造成损坏。
4. 安装刀架安装刀架的步骤与拆卸相反。
首先要将刀架轻轻放置到车床上，然后使用扳手将螺丝拧紧。
在安装刀架的过程中，要确保刀架的位置正确并且稳固。
5. 安装刀具最后是安装刀具的步骤。
首先要将刀具放置到刀架上，并使用扳手将其固定好。
在安装刀具的过程中，要确保刀具的位置正确并且牢固。
三、车床尾架的拆装工艺1. 准备工作在进行车床尾架的拆装工艺之前，同样需要进行一些准备工作。
首先要确保车床处于停机状态，并且已经切断了电源。
然后要对车床尾架进行检查，确保其没有损坏或者松动的地方。
另外，还需要准备好相应的工具，比如扳手、榔头等。
2. 拆卸尾架拆卸尾架的步骤相对比较简单。
首先要使用扳手将尾架上的螺丝松开，然后轻轻将尾架取下。
在拆卸尾架的过程中，要注意避免碰撞到车床的其他部件，以免造成损坏。
3. 安装尾架安装尾架的步骤与拆卸相反。
首先要将尾架轻轻放置到车床上，然后使用扳手将螺丝拧紧。
