机床夹具拆装与结构分析实验报告1

机床夹具拆装与调整实验实验报告模板.doc实验名称：机床夹具拆装与调整实验实验目的：1.掌握机床夹具的构造和组成部件。

2.学习机床夹具的拆装方法，掌握安全操作规范。

3.学习机床夹具的调整方法，掌握调整机床夹具的技巧。

4.加强对机床夹具使用和维护的意识。

实验仪器与材料：1.机床夹具；2.手动工具（扳手、螺丝刀等）；3.实验用工件。

实验过程：1.拆装机床夹具（1）清理夹具表面和夹具底部碘油等污垢，防止污垢层影响夹紧力。

（2）使用专用工具拆卸夹具底部螺丝，注意保护夹具零件，防止损坏。

（3）取出夹具中的夹爪等零部件，清洗，检查是否有损坏或锈蚀。

（4）拆装完毕后，按照逆序顺序组装机床夹具。

（5）组装完成后，检查夹紧力是否正常，若夹紧不紧固需适当调整。

2.调整夹具（1）清洗机床夹具表面，检查零部件是否完好。

（2）测量加工工件并确定夹具能否夹紧。

（3）夹紧工件后，观察夹紧是否均匀，如果发现夹紧不均匀需要重新调整。

（4）根据工件的形状和大小，调整机床夹具的宽度和高度，并检查夹紧力是否稳定。

（5）维护机床夹具，定期清洗和加润滑油，保持机床夹具的正常使用。

实验结果：1.掌握了机床夹具的构造和组成部件。

2.学习了机床夹具的拆装方法和安全操作规范。

3.学习并掌握了机床夹具调整的技巧和方法。

4.加强了对机床夹具使用和维护的意识。

实验总结：通过本次实验，我掌握了机床夹具的组装和拆卸方法、机床夹具调整的技巧和方法，同时加强了对机床夹具使用和维护的意识。

在今后的学习中，我将继续学习和提高相关知识，不断完善自己。

一、实习目的本次机床夹具装卸实习旨在通过实际操作，加深对机床夹具结构、工作原理及装卸方法的理解，提高学生的动手能力和实际操作技能。

同时，通过实习，使学生了解机床夹具在机械加工中的重要性，为今后从事相关工作打下基础。

二、实习时间2022年10月15日-2022年10月20日三、实习地点XXX机械加工实习基地四、实习内容1. 机床夹具的结构与组成机床夹具是机械加工中常用的工具，主要由以下几部分组成：（1）夹具体：用于安装和固定工件，使工件在加工过程中保持正确的位置。

（2）定位元件：用于确定工件在夹具中的正确位置，如定位销、定位套等。

（3）夹紧装置：用于将工件夹紧在夹具中，如螺钉、螺母、弹簧等。

（4）导向元件：用于引导刀具与工件正确接触，如导向销、导向套等。

（5）分度装置：用于使工件在一次安装中完成多个工位的加工，如分度头、分度盘等。

2. 机床夹具的装卸方法（1）装夹工件1）将工件放置在夹具体上，确保工件与定位元件对齐。

2）根据工件尺寸和加工要求，选择合适的夹紧装置。

3）调整夹紧装置，使工件在夹具中牢固地固定。

（2）拆卸工件1）松开夹紧装置，使工件与夹具分离。

2）取出工件，注意保持工件表面清洁。

3. 机床夹具的维护与保养（1）定期检查夹具的磨损情况，及时更换磨损严重的零件。

（2）保持夹具清洁，防止灰尘和油污进入夹具内部。

（3）合理使用夹具，避免因操作不当导致夹具损坏。

五、实习心得1. 通过本次实习，我对机床夹具的结构、工作原理及装卸方法有了更深入的了解，提高了自己的动手能力。

2. 机床夹具在机械加工中起着至关重要的作用，它能保证工件加工精度，提高生产效率。

3. 在实际操作过程中，我发现夹具的安装与拆卸需要严格按照操作规程进行，以确保加工质量和操作安全。

4. 夹具的维护与保养对延长夹具使用寿命具有重要意义，应引起重视。

六、实习总结本次机床夹具装卸实习使我受益匪浅，不仅提高了自己的动手能力，还加深了对机床夹具的认识。

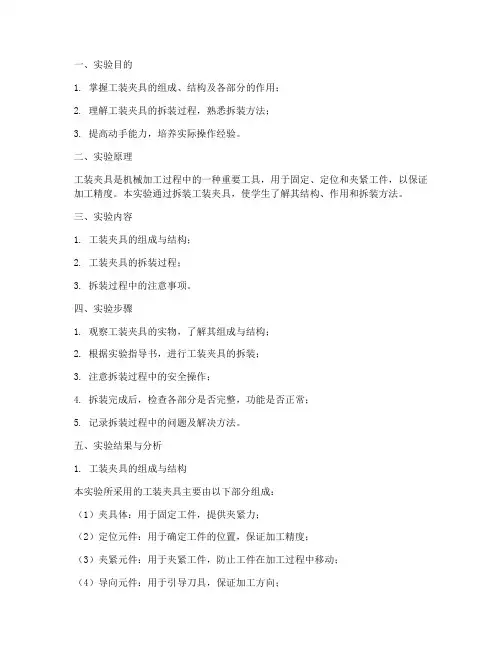

一、实验目的1. 掌握工装夹具的组成、结构及各部分的作用；2. 理解工装夹具的拆装过程，熟悉拆装方法；3. 提高动手能力，培养实际操作经验。

二、实验原理工装夹具是机械加工过程中的一种重要工具，用于固定、定位和夹紧工件，以保证加工精度。

本实验通过拆装工装夹具，使学生了解其结构、作用和拆装方法。

三、实验内容1. 工装夹具的组成与结构；2. 工装夹具的拆装过程；3. 拆装过程中的注意事项。

四、实验步骤1. 观察工装夹具的实物，了解其组成与结构；2. 根据实验指导书，进行工装夹具的拆装；3. 注意拆装过程中的安全操作；4. 拆装完成后，检查各部分是否完整，功能是否正常；5. 记录拆装过程中的问题及解决方法。

五、实验结果与分析1. 工装夹具的组成与结构本实验所采用的工装夹具主要由以下部分组成：（1）夹具体：用于固定工件，提供夹紧力；（2）定位元件：用于确定工件的位置，保证加工精度；（3）夹紧元件：用于夹紧工件，防止工件在加工过程中移动；（4）导向元件：用于引导刀具，保证加工方向；（5）支撑元件：用于支撑工件，防止工件变形。

2. 工装夹具的拆装过程（1）首先，将工装夹具放置在平稳的工作台上；（2）按照拆装顺序，先拆夹紧元件，再拆定位元件；（3）拆装过程中，注意观察各部件的连接方式，避免损坏；（4）拆装完成后，检查各部分是否完整，功能是否正常。

3. 注意事项（1）拆装过程中，应保持手部清洁，避免油污污染工装夹具；（2）拆装时，应按照正确的顺序进行，避免损坏部件；（3）拆装过程中，应注意安全操作，避免发生意外；（4）拆装完成后，应将各部件放置在指定的位置，方便下次使用。

六、实验总结通过本次实验，我们掌握了工装夹具的组成、结构及各部分的作用，熟悉了工装夹具的拆装过程。

在拆装过程中，我们提高了动手能力，培养了实际操作经验。

同时，我们也认识到工装夹具在机械加工过程中的重要性，为今后从事相关工作打下了基础。

七、实验反思在本次实验中，我们发现部分学生在拆装过程中存在以下问题：1. 对工装夹具的组成与结构了解不全面，导致拆装过程中出现错误；2. 拆装顺序混乱，导致部件损坏；3. 安全意识不足，操作过程中存在安全隐患。

姓名学号专业成绩课程名: 机械制造基础日期指导教师实验题目：机床夹具拆装与调整一、【目得要求】１、掌握夹具得组成、结构及各部分得作用2、理解夹具各部分连接方法,了解夹具得装配过程３、掌握夹具与机床连接、定位方法,了解加工前得对刀方法.二、【实验仪器与试剂】1、钻床一台3、拆装、调整工具各一套2、钻床夹具一套ﻫ三、【实验原理】四、【实验方法与步骤】１、熟悉整个夹具得总体结构,熟悉各元件之间得连接及定位关系。

ﻫ2、使用工具,按顺序把夹具各连接元件元件拆开,注意各元件之间得连接状况,并把拆掉得各元件摆放整齐.3、利用工具，按正确得顺序在把各元件装配好，了解装配方法，并调整好各工作表面之间得位置。

ﻫ４、把夹具装到铣床得工作台上，注意夹具在机床上得定位,调整好夹具相对机床得位置,然后将夹具夹紧。

5、将工件安装到夹具中,注意工件在夹具中得定位、夹紧。

ﻫ6、利用对刀塞尺,调整好刀具得位置,注意对刀时塞尺得使用。

五、【实验现象、结果记录及整理】１、找出夹具中得定位元件、夹紧元件.①定位元件：支承板，销轴2。

②夹紧元件:开口垫圈３及螺母４.2、找出夹具中得对刀元件、夹具体及导向元件。

①导向元件：钻套1 ②夹具体:零件6 六、【分析讨论与思考题解答】 １、定位分析 建立坐标系如图。

钻工件上得孔：销轴2,限制工件4个自由度支承板,限制工件 1个自由度，共限制工件5个自由度。

因在工件上只加工一个孔，可不限制。

２、夹紧力分析加工中螺母旋紧,通过开口垫圈作用在工件轴端,解决了薄壁零件加工时，径向夹紧而产生得变形。

X YZ。

第1篇一、实验目的1. 掌握夹具的基本组成、结构及其各部分的作用。

2. 理解夹具各部分的连接方法，熟悉夹具的装配过程。

3. 学会夹具与机床的连接、定位方法。

4. 培养动手操作能力和分析解决问题的能力。

二、实验器材1. 夹具模型一套2. 机床一台3. 钻头、扳手、螺丝刀等工具4. 实验指导书三、实验原理夹具是用于在机床上装夹工件的一种装置，它能够保证工件在加工过程中保持正确的位置和姿态。

夹具的拆装实验旨在让学生熟悉夹具的结构、功能及拆装方法，为今后在实际生产中应用夹具打下基础。

四、实验步骤1. 观察夹具模型，了解其整体结构。

2. 拆卸夹具，分析各部分的功能和连接方式。

3. 识别夹具的主要部件，如定位元件、夹紧元件、导向元件等。

4. 按照实验指导书，进行夹具的装配。

5. 检查夹具的装配质量，确保各部分连接牢固、定位准确。

6. 进行夹具与机床的连接实验，观察夹具在机床上的工作状态。

7. 分析实验过程中遇到的问题，并提出解决方案。

五、实验结果与分析1. 通过观察夹具模型，发现夹具主要由定位元件、夹紧元件、导向元件等组成。

定位元件用于确定工件在加工过程中的位置和姿态；夹紧元件用于固定工件，使其在加工过程中不发生位移；导向元件用于引导刀具，保证加工精度。

2. 在拆装夹具的过程中，发现夹具的各部分连接方式主要有螺纹连接、键连接、销连接等。

这些连接方式保证了夹具在装配和使用过程中的稳定性和可靠性。

3. 在夹具的装配过程中，按照实验指导书的要求，正确安装了定位元件、夹紧元件、导向元件等。

经过检查，发现夹具的装配质量符合要求，定位准确，夹紧牢固。

4. 在夹具与机床的连接实验中，观察到夹具在机床上的工作状态良好，工件在加工过程中能够保持正确的位置和姿态，加工精度符合要求。

六、实验结论1. 通过本次实验，掌握了夹具的基本组成、结构及其各部分的作用。

2. 熟悉了夹具的拆装方法，能够独立完成夹具的装配和调试。

3. 提高了动手操作能力和分析解决问题的能力。

夹具拆装实验报告doc1. 实验目的本实验旨在通过夹具拆装实验，了解夹具的结构和工作原理，掌握夹具的使用方法，并通过实践操作提高夹具的拆装技能。

2. 实验设备和材料- 夹具：包括定位爪、夹持爪等组成；- 螺丝刀、扳手等拆装工具；- 实验工件。

3. 实验步骤3.1 检查夹具结构在进行夹具拆装之前，首先对夹具的结构进行了解和检查。

通过观察夹具的外部构造和内部零部件的连接方式，明确夹具的组成和工作原理。

3.2 拆解夹具使用螺丝刀和扳手等工具，按照夹具的结构和拆卸顺序，逐步将夹持爪、定位爪等零部件拆除。

在拆卸过程中，要注意记录每个步骤和所拆卸零部件的位置，以便后续装配时能够正确安装。

3.3 清洁零部件拆卸下来的夹具零部件需要进行清洁，以去除旧有润滑剂和杂质等，以保证后续安装时的工作效果和可靠性。

3.4 维护和更换零部件在清洁完成后，对夹具的零部件进行检查。

如有损坏或磨损严重的零部件，需要及时更换，在更换零部件时，要确保选用合适的零部件，并按照规定的装配顺序进行安装。

3.5 组装夹具在更换零部件完成后，按照夹具的装配顺序，逐步进行组装。

在组装过程中，要注意零部件之间的间隙、摩擦力以及润滑剂的使用等，确保夹具的正常工作。

3.6 夹具测试装配完成的夹具需要进行功能测试，以确保夹具的各项功能正常。

测试过程中，需要验证夹持爪的夹持力度、定位爪的准确性以及整体的稳定性等。

4. 实验优化与改进4.1 优化夹具结构根据实际情况，可以对夹具的结构进行优化，改进夹具的性能和使用效果。

比如，在夹持爪的设计上增加可调节的夹持力度等，提高夹具的适应性。

4.2 定期检查和维护夹具作为常用工具，在使用过程中需要定期检查和维护，以保持夹具的良好状态和工作性能。

定期检查齿轮、螺丝等连接件的紧固情况，及时更换磨损严重的零部件，可有效延长夹具的使用寿命。

4.3 提高操作技能夹具拆装需要一定的操作技巧和经验，通过不断的实践和训练，提高操作者的技能水平，可以提高夹具拆装的效率和质量。

一、实验目的1. 理解夹具的组成、结构及各部分的作用。

2. 掌握夹具的拆装方法，了解夹具的装配过程。

3. 熟悉夹具与机床的连接、定位方法。

4. 提高动手操作能力和对机械制造工艺的认识。

二、实验器材1. 夹具一套（包括夹具体、定位元件、夹紧元件等）2. 机床一台3. 工具一套（扳手、螺丝刀、钳子等）4. 工件一个三、实验步骤1. 观察夹具结构（1）仔细观察夹具的整体结构，了解各部分的名称和作用。

（2）识别夹具中的定位元件、夹紧元件、支撑元件等。

2. 夹具拆装（1）按照夹具的结构图，拆卸夹具，将各部分逐一拆开。

（2）在拆卸过程中，注意记录各部件的名称、规格和连接方式。

（3）对拆卸下来的部件进行清洗、检查，确保无损坏。

3. 夹具装配（1）按照拆卸顺序，将各部件逐一装配回夹具。

（2）在装配过程中，注意调整各部件的位置，确保夹具的精度。

（3）检查夹具的连接是否牢固，夹紧力是否适中。

4. 夹具与机床连接（1）将夹具安装在机床上，注意夹具与机床的连接方式。

（2）调整夹具的位置，确保工件在机床上的定位精度。

（3）检查夹具与机床的连接是否牢固，夹紧力是否适中。

5. 加工工件（1）将工件装入夹具，确保工件在夹具中的定位精度。

（2）启动机床，进行加工操作。

（3）观察加工过程中的情况，确保夹具的稳定性和加工精度。

四、实验结果与分析1. 通过本次实验，掌握了夹具的拆装方法，了解了夹具的装配过程。

2. 熟悉了夹具与机床的连接、定位方法，提高了动手操作能力。

3. 加工工件的过程中，夹具的稳定性和加工精度得到了保证。

五、实验总结1. 夹具是机械加工中的重要工具，掌握夹具的拆装方法对于提高加工效率和质量具有重要意义。

2. 在实验过程中，应注意安全操作，防止发生意外事故。

3. 通过本次实验，加深了对机械制造工艺的认识，为今后的学习和工作打下了基础。

实验名称：夹具的拆卸实验实验目的：1. 熟悉夹具的结构和拆卸方法；2. 提高学生对夹具的维修和保养能力；3. 培养学生动手操作和解决问题的能力。

实验时间：2021年X月X日实验地点：机械加工实验室实验器材：1. 夹具1套；2. 拆卸工具1套；3. 记录本1本；4. 钳工工具1套。

实验步骤：1. 观察夹具的结构，了解夹具的组成及各部分的功能；2. 分析夹具拆卸过程中可能遇到的问题及解决方法；3. 按照拆卸步骤进行夹具的拆卸；4. 记录拆卸过程中遇到的问题及解决方法；5. 拆卸完成后，对夹具进行清洁和保养；6. 恢复夹具原状，进行组装实验。

实验过程：1. 观察夹具的结构，了解夹具的组成及各部分的功能。

夹具主要由以下几个部分组成：夹具体、夹紧装置、导向装置、定位装置、支撑装置等。

2. 分析夹具拆卸过程中可能遇到的问题及解决方法。

在拆卸过程中，可能会遇到以下问题：a. 夹具体与夹紧装置连接处的螺栓松动；b. 夹紧装置与导向装置连接处的螺栓松动；c. 定位装置与夹具体连接处的螺栓松动；d. 夹具内部零件卡住或损坏。

解决方法：a. 检查螺栓是否松动，如松动则紧固螺栓；b. 如螺栓无法紧固，则更换新的螺栓；c. 检查夹具内部零件是否卡住或损坏，如卡住或损坏，则进行维修或更换。

3. 按照拆卸步骤进行夹具的拆卸。

具体步骤如下：a. 使用扳手松开夹具体与夹紧装置连接处的螺栓；b. 拔出夹紧装置；c. 使用扳手松开夹紧装置与导向装置连接处的螺栓；d. 拔出导向装置；e. 使用扳手松开定位装置与夹具体连接处的螺栓；f. 拔出定位装置；g. 使用钳工工具拆卸夹具内部零件。

4. 记录拆卸过程中遇到的问题及解决方法。

在拆卸过程中，遇到以下问题：a. 夹具体与夹紧装置连接处的螺栓松动，经检查发现螺栓磨损严重，更换了新的螺栓；b. 定位装置与夹具体连接处的螺栓松动，紧固螺栓后问题解决。

5. 拆卸完成后，对夹具进行清洁和保养。

使用清洁剂清洗夹具各部分，并用干布擦干。

夹具的拆装实验报告夹具的拆装实验报告一、实验目的夹具作为一种重要的工具，在工业生产中起到了至关重要的作用。

本实验旨在通过夹具的拆装实验，深入了解夹具的结构和原理，掌握夹具的拆装方法，提高对夹具的使用和维护的能力。

二、实验材料与设备1. 实验材料：夹具、螺丝刀、扳手、挡块等。

2. 实验设备：工作台、拆卸工具等。

三、实验步骤1. 准备工作：将实验材料和设备摆放整齐，确保实验环境安全。

2. 夹具结构分析：仔细观察夹具的外形和构造，了解夹具的基本组成部分和功能。

3. 拆卸夹具：根据夹具的结构和特点，选择适当的拆卸工具，按照正确的拆卸顺序进行操作。

首先，使用螺丝刀拧松夹具上的螺丝，并将其取下。

然后，使用扳手松开夹具的紧固螺母，将夹具的各个部件逐一拆卸下来。

4. 夹具零部件清点：将拆卸下来的夹具零部件进行清点，确保没有遗漏。

5. 夹具清洗与维护：将拆卸下来的夹具零部件进行清洗，去除表面的污垢和油渍。

然后，使用润滑油进行润滑处理，保证夹具的灵活性和使用寿命。

6. 夹具组装：根据夹具的结构和拆卸顺序，将夹具的各个部件进行逆序组装。

在组装过程中，注意各个零部件的位置和方向，确保夹具的正常工作。

7. 夹具测试：组装完成后，进行夹具的功能测试。

将夹具固定在工作台上，使用挡块进行夹持测试，检查夹具的夹持力和稳定性。

8. 实验总结：对本次实验进行总结，总结夹具的拆装过程和注意事项，提出改进意见和建议。

四、实验结果与分析通过本次实验，我们成功地拆卸了夹具，并进行了清洗和维护。

在夹具组装和测试过程中，夹具表现出良好的夹持力和稳定性。

通过实验，我们深入了解了夹具的结构和原理，掌握了夹具的拆装方法，并提高了对夹具的使用和维护的能力。

在实验过程中，我们发现夹具的拆装需要按照正确的顺序进行操作，否则可能导致零部件的损坏或装配不当。

同时，夹具在使用过程中需要定期进行清洗和维护，以保证其正常工作和延长使用寿命。

五、实验心得体会通过本次夹具的拆装实验，我对夹具的结构和原理有了更深入的了解。

《机械制造工艺学》实验报告班级学号姓名实验一机床夹具拆装与结构分析（一）车床夹具零件名称支架夹具名称车支架内孔夹具工序简图夹具使用说明：工件以底面及两孔在定位板上完全定位，定位板再以底面及长侧面靠于角形架两垂直面，再用活动V型块夹于工件外圆限制最后一个自由度。

用两个螺旋压板夹紧工件底板处。

定位元件工件定位基准底面定位板长侧面Φ45外圆限制的自由度zρX)Y)XρZ)Yρ定位元件角形铁架，活动V型块夹紧装置夹紧机构类型螺旋压板夹紧机构夹紧装置组成零件：螺旋压板夹紧组件，活动V型块组件夹具与机床联接方式相关零件：夹具体联接方法：夹具体背面止口与过渡盘定位，螺旋联接，过渡盘再与车床主轴联接XZY（二）钻床夹具零件名称小轴夹具名称钻小轴径向孔夹具工序简图夹具使用说明：小轴以外圆及端面在长V型块及一个可调支承钉上定位，用偏心轮压板组合机构夹紧，用钻套引导钻头钻孔。

定位元件工件定位基准Φ8h外圆右端面限制的自由度zρYρY)Z)Xρ定位元件长V型块，可调支承钉夹紧装置夹紧机构类型偏心夹紧机构夹紧装置组成零件：偏心轮组件，压板，旋转销组件导向装置组成零件：钻模板，钻套，螺钉，定位销分度装置固定部分组成零件：无转动部分组成零件：无分度对定机构组成零件：无锁紧机构组成零件：无夹具与机床联接方式相关零件：夹具体联接方法：用压板压紧在工作台上或手扶固定夹具夹具的结构特点（设计要点）1、沿轴线方向的自由度由一个可调支承钉限制，可适应不同轴向尺寸的工件；2、用偏心轮实现快速夹紧，偏心轮回转中心高度及压板支点高度可调，可适应不同工件；XZY（三）铣床夹具零件名称滑块夹具名称铣两直角面夹具工序简图夹具使用说明：工件以022.010+φ内孔孔内侧端后，后侧面在长销上，夹具体，浮动支承板上定位，用球形质点螺旋压板机构两点夹紧。

夹具体底部2个定向键在工作台定位，用试切法调整刀具位置。

定位元件工件定位基准022.010+φ孔孔内端面后侧面限制的自由度zρYρY)Z)XρX)定位元件长心轴，夹具体，浮动支承板夹紧装置夹紧机构类型螺旋压板夹紧夹紧装置组成零件：压板，螺母，球头支承柱，双头螺栓对刀装置组成零件：无对刀方法：试切法夹具与机床联接方式相关零件：夹具体，定向键联接方法：定向键，嵌入夹具体和工作台，T型槽螺栓夹紧夹具的结构特点（设计要点）1.长心轴可抽取出来，以实现工件的安装；2.后侧面用浮动支承定位，增加工件的安装刚度但又避免过定位；3.夹具体底部2个定向键实现夹具与机床的正确安装；4.无对刀装置，用试切法调整刀具位置。
