力臂作图题ppt课件

和杠杆受到的阻力F2。
如图所示
图7－ZT－15
专题训练(七)杠杆力臂与最小力的作图
16．如图7－ZT－16所示，活塞式抽水机AOB部分可视为杠杆，O 为支点，当与连杆相连的B点向上运动时，画出作用在手柄上A 点的最小动力F1及动力臂l1和B点所受的阻力F2。
如图所示
图7－ZT－16
专题训练(七)杠杆力臂与最小力的作图
头浸泡于水中吸水，再拉动拉手，使之绕O点转动，胶棉夹将棉
头中多余水分挤出后便可清理地板。请在图乙中画出动力F1的力
臂l1和作用在B点的阻力F2。
如图所示
图7－ZT－12
专题训练(七)杠杆力臂与最小力的作图
►类型二 最小力作图
13．如图7－ZT－13所示，杠杆OBA在图示位置静止，请画出作 用在A点的最小力F及其力臂l。
图乙所示的示意图中画出阻力臂l2，并画出施加在A点的最小动
力F1及其力臂l1。
如图所示
图7－ZT－9
专题训练(七)杠杆力臂与最小力的作图
10．如图7－ZT－10甲所示为小华用笤帚扫地的情景。其中O为
支点，作用在A点的动力为F1。请在图乙中画出作用在B点的阻力
F2的示意图及其力臂l2。
如图所示
图7－ZT－10
第十二章 简单机械
杠杆力臂与最小力的作图
专题训练(七)杠杆力臂与最小力的作图
►类型一 杠杆力臂作图
1．如图7－ZT－1所示，用杠杆将物体A吊起，O点为支点，请 画出拉力F1的力臂l1和物体A所受重力G的示意图。
如图所示
图7－ZT－1
专题训练(七)杠杆力臂与最小力的作图
2．用一个杠杆提一个重物，如图7－ZT－2所示，请画出图中力F
如图所示

在日常生活中的应用
车辆维修
在车辆维修中，杠杆力臂作图可以帮助维修人员理解车辆的受力情况，正确地调整和维 修车辆部件。
家居装修
在装修时，利用杠杆力臂作图可以合理地规划家具的布局和承重，确保家居安全和稳定 性。
05
杠杆力臂作图的注意事项
力臂的长度与力的方向和大小的关系
总结词
力臂的长度与力的方向和大小密切相关，力 臂越长，力对杠杆的作用效果越明显。
实际应用中的杠杆力臂作图
总结词：实际操作
详细描述：在实际应用中，杠杆力臂的作图通常需要考虑更多因素，如摩擦、重力、弹性等。这些因 素可能会影响杠杆的平衡状态，因此在作图时需要特别注意。
04
杠杆力臂作图的应用
在物理学中的应用
理解力学原理
杠杆力臂作图是理解力学原理的重要工具，通过作图可以直 观地展示力与力臂之间的关系，帮助学生更好地掌握力学知 识。
详细描述
在杠杆力臂作图中，力臂的长度表示力作用 点到支点的距离。根据杠杆平衡条件，力臂 的长度与力的方向和大小直接相关。当力的 大小不变时，力臂越长，力对杠杆的作用效 果越明显，反之则越不明显。因此，在作图 时需要准确测量力臂的长度，并根据实际情 况调整力的方向和大小。
支点的选择对力臂的影响
总结词
画出力臂
总结词
画出力臂是完成杠杆力臂作图的最后步 骤。
VS
详细描述
在确定了支点、力的方向和大小以及力臂 的长度之后，最后一步是画出力臂。画出 力臂可以帮助我们更直观地理解杠杆的工 作原理和运动状态，同时也有助于我们分 析和计算力矩的大小。在画力臂时，需要 注意力的方向和力臂的垂直关系，以确保 力臂的长度测量准确。
要点一
总结词
力臂作图需要满足一定的精度要求，以确保作图的准确性 和可靠性。

详细描述
简单杠杆装置通常由支点、力和力臂组成。 力臂是指从支点到力的垂直距离，力臂作图 可以帮助我们直观地分析杠杆的平衡状态。 以一个等臂杠杆为例，当两个力大小相等且 方向相反时，杠杆处于平衡状态，此时力臂 长度相等。若两个力大小相等但方向相反， 则力臂长度不相等，杠杆无法处于平衡状态
。
实例二：复杂杠杆装置
03
固定点
支撑点，杠杆旋转的支点。
杠杆的分类
01
02
03
第一类杠杆
第二类杠杆
第三类杠杆
支点在动力和阻力之间的杠杆。这类杠杆 的动力臂和阻力臂长度相等，平衡条件为 动力×动力臂=阻力×阻力臂。例如天平 。
动力作用在支点上，阻力作用在远离支点 的一段上。这类杠杆的动力臂大于阻力臂 ，平衡条件为动力×动力臂=阻力×阻力 臂。例如镊子。
条件
力矩平衡条件是所有作用在杠杆上的力对支点产生的力矩代数和等 于零。
单位
无单位。
03
杠杆力臂作图的基本步骤
确定支点
01
02
确定支点的位置，通常选择杠杆的固定点或者与杠杆直接相连的固定 物体作为支点。
使用实心圆点或者字母标记支点，以示区别。
确定作用力与反作用力
确定杠杆所受到的力，包括作用力和反作用力。 分别标记每个力的作用点和方向，以便后续作图。 对于反作用力，使用箭头符号标注其方向。
06
杠杆力臂作图的应用与拓 展
在工程设计中的应用
1 2
简化和优化结构设计
力臂作图可以帮助工程师更好地理解杠杆结构， 通过合理布局和优化结构设计来降低成本、减少 能耗。
提高稳定性
通过合理分配载荷和支撑，力臂作图可以增强结 构的稳定性，提高其使用寿命和安全性。

L2
O
F2
.
L1 F1
28
三、杠杆的分类
省力杠杆
L1 > L2
F1 < F2
费力杠杆
L1 < L2
F1 > F2
等臂杠杆
L1 = L2
F1 = F2
L2
O
L1
F2
.
F1
29
讨论：
（1）若：L1 > L2 ，则：F1 < F2
（2）若：L1 < L2 ，则：F1 > F2
（3）若：L1 = L2 ，则：F1 = F2
A．10 g B．400 g C．1000 g D．4000 g
.
33
1.杠杆的五要素 2.杠杆的平衡： F1 ·L1=F2 ·L2 3.杠杆的分类
.
34
作业布置
.
35
双沟完 全. 中学
纪莉
1
.
2
今天我们用 塔吊建成现 代同点
.
4
一、杠杆
定义： 在力的作用下能绕固定点转 动的硬棒。
注意：硬棒可以是直,也可以 是弯曲的,但必须是硬.
一根硬棒成为杠杆的条件
1，要有力的作用
.
5
2，能绕某固定点转动
议一议:
• 现实生活中，你还能举出哪 些杠杆的实例呢？
L2
L1
F2
.
12
杠杆示意图的作法
F1
l1
Ｏ F2 l2
.
13
杠杆示意图的作法
O
l1
l2
F2
F1
.
14
杠杆示意图的作法
O l1
F2 F1
.

服务特 权
共享文档下载特权
VIP用户有效期内可使用共享文档下载特权下载任意下载券标价的文档（不含付费文档和VIP专享文档），每下载一篇共享文
档消耗一个共享文档下载特权。
年VIP
月VIP
连续包月VIP
享受100次共ቤተ መጻሕፍቲ ባይዱ文档下载特权，一次 发放，全年内有效
赠每的送次VI的发P类共放型的享决特文定权档。有下效载期特为权1自个V月IP，生发效放起数每量月由发您放购一买次，赠 V不 我I送 清 的P生每 零 设效月 。 置起1自 随5每动 时次月续 取共发费 消享放， 。文一前档次往下，我载持的特续账权有号，效-自
包权
人书友圈7.三端同步
0下载券文档一键搜索 VIP用户可在搜索时使用专有高级功能：一键搜索0下载券文档，下载券不够用不再有压力！
内容特 无限次复制特权 权 文档格式转换
知识影响格局，格局决定命运！ VIP有效期内可以无限次复制文档内容，不用下载即可获取文档内容
VIP有效期内可以将PDF文档转换成word或ppt格式，一键转换，轻松编辑！
其他特 VIP专享精彩活动
权
VIP专属身份标识
开通VIP后可以享受不定期的VIP随时随地彰显尊贵身份。
专属客服
VIP专属客服，第一时间解决你的问题。专属客服Q全部权益：1.海量精选书免费读2.热门好书抢先看3.独家精品资源4.VIP专属身份标识5.全站去广告6.名
杠杆作图专题训练
一、作力臂 1．如下图所示,在图中分别画出力F1和F2和力臂L1和L2。
． 2 如下图所示,在图中分别画出力F1和F2和力臂L1和L2。
3．如下图所示,在图中分别画出力F1和F2和力臂L1和L2。
特权福利

l2
F2
O
l1
F1
精品课件
1
F1
l1 F2 l2
精品课件
2
F1
l1
F2 l2
精品课件
3
l1
l2 F1
F2
精品课件
4
F1
l2
l1
F2
精品课件
5
l2 F2
l1 F1
精品课件
6
F2
F1
l1 l2
精品课件
7
F1 l2
F2
l1
精品课件
8
F1 F2
l2
l1
精品课件
9
B
F
l1
F1
A
O
l2
G
F2
精品课件
精品课件
11
精品课件
12
理发剪刀
剪铁皮的剪刀
精品课件
13
精品课件
14
精品课件
15
精品课件
16
感谢亲观看此幻灯片，此课件部分内容来源于网络， 如有侵权请及时联系我们删除，谢谢配合！
感谢亲观看此幻灯片，此课件部分内容来源于网络， 如有侵权请及时联系我们删除，谢谢配合！
10
分类
省力 杠杆
费力 杠2 l1< l2
撬棒、羊角锤、剪铁钳子、 省力，但费 独轮车、抽水机的柄、扳子、 距离 自行车的车把、起子、动滑 轮、铡刀
船浆、钓鱼杆、笤帚、筷子、 费力，但省 人前臂、镊子,起重机的吊臂 距离
等臂 l1=l2 天平、定滑轮 杠杆
不省力，也 不省距离

6
例7：如图1，王师傅想用最省力的方法把一个铁 桶推上台阶，请在图1中画出这个力的示意图
7
作图题：作出力臂 例1：如图甲所示的钢丝钳,其中A是剪钢丝处,B为 手的用力点,O为转动轴（支点）,图乙为单侧钳柄 及相连部分示意阁．请在图乙中画出钢丝钳剪钢丝 时的动力臂和阻力F2
8
例2：请画出图中拉力F对支点O的力臂L1，阻力 臂L2
3ห้องสมุดไป่ตู้
例4：O是杠杆BOA的支点，A点所挂物体的重力 为G，请在图中画出要使杠杆在水平位置平衡时的 最小的力
4
例5：如图所示，使用羊角锤拔钉子，动力作用在 锤柄上A点。请作出拔钉子时所用最小动力F的示 意图和它的动力臂l1。
5
例6：图1是使用道钉撬的示意图，请在图中画出 最省力的力的示意图，并作出相应的力臂
9
例3：某剧组为拍摄需要，设计了如图所示的装置 来改变照明灯的高度．轻质杠杆ABO可绕O点转动， 在图中画出ABO所受阻力F2的示意图，并画出动 力臂L1和阻力臂L2
10
例4：如图所示，是一台简易吊车的示意图，请画 出支点O和F1、F2的力臂L1、L2
11
例5：如下图中ABO可看成杠杆，O为支点，请在 图中画出该杠杆的动力臂和所受阻力的示意图．

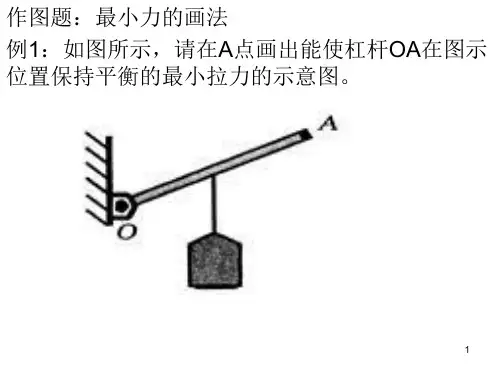

作图题：最小力的画法 例1：如图所示，请在A点画出能使杠杆OA在图示 位置保持平衡的最小拉力的示意图。
1
例2：在杠杆上的A点挂一重物，在C点对杠杆施 加一个最小的力，使杠杆平衡在图中所示的位置. 试画出这个力的示意图和力臂.
2
例3：在图中，O为支点，画出使杠杆保持平衡的 最小力F（保留作图痕迹）
12
例6：完成下列作图（6分） （1）如图甲所示，作 出：①水桶M所受重力的示意图；②以O为支点， 力F的力臂L

力臂的画法
F2
F1
1、确定支点、并把力 用虚线延长
L1 L2
2、从支点向力的作用 线作垂线 O 3、在垂线两端打上箭 头，写上字母L1，L2
4、如垂线与已有线段 重合，用大括号表示
什么是力臂呢？力臂必须是从支点到力的作用线的 垂直线段。
注意：
（1）力臂是支点到垂足的距离，不是支点 到作用点的距离，因此力臂不一定在杠杆上。
一找（找准支点）
二画（画出力的作用线用虚线）
三引（引垂线）
四标（标垂足——直角符号，标力臂——支点到垂足的距离，用大括号。）
这三个用具有什 么共同特点
1.有力的作用 2.绕固定点转动 3.是 一根硬棒
结论：杠杆是在力的作用下 能绕某一固定点转动的硬棒。
阻力作用线 阻力臂：支点到
阻力作用线的距离
L
2
O支点
F1动力
F2阻力
L1
的距离
想一想：如何画好杠杆的力臂？
做一做：画出图中杠杆的支点、动力、阻力、动力臂、阻力臂
（2）力的作用线是一条直线，没有方向。 （3）力臂，力的作用线用虚线表示，且力臂
的长度应该用大括号标记。 （4）作图细节方面：
垂直的地方应有垂足；支点处用0标记； 5个名词必须用正确的字母表示。
练一练：请画出图中杠杆各力的力臂
L1
F1
O
O F2
L2
L1
L2
F2
F1
画力臂的方法归纳：一找二画三引四标

• 例3.如图所示弯曲杠杆，O是支点，在B处挂一重物G，请画出 杠杆在图中位置保持平衡时，所需的最小动力
1，找支点
2，找到最大力臂：在杠杆上
找到距离支点最远的点，用实
线做该点与支点的连线，该连
线就是我们要找的最大力臂。
3，判断力的方向画力并标上
力的符号。注意：画上垂直符
F1
号
练习3 • 如图所示，把质量分布均匀的轮子推滚上台阶（支点为轮子与
1，找支点
F1
2，找到力的作用线：：在力臂远离
支点的一端做用虚线做力臂的垂线，
该垂线即为力臂对应力的作用线。
3，找到力的作用点：力的作用线与
杠杆的交点为力的作用点。
3.判断力的方向沿力的作用线画出力
并标上力的符号
练习2 如图，F2为阻力，L1为动力臂，做出Fl的示意图， 以及F2的力臂。
L2
F
1
三，画最小动力
台阶的接触点O），试在图中作出所用的最小力F的示意图。
F
练习4 • 画出使杠杆AB在图所示位置静止时所用最小力F的作用点和方
向
F
杠杆用线 3.作垂线
已知力臂画力
1.找支点 2.找到力的作用 线 3.找到力的作用 点 4.判断力的方向 画力
作最小力
1.找支点 2.画出最大力臂 3，判断力的方 向画力
1，找支点
2，找力的作用线：沿力的示
意图方向用虚线向两端画延长
线 3.作垂线：过支点做力的作力
L
的作用线的垂线即力臂，并画
上垂直符号。
4.在力臂上画上大括号标上力
臂的符号。
练习1 • .画出图中简易压水机动力F1的力臂L1。
L1
┘
二，已知力臂画力

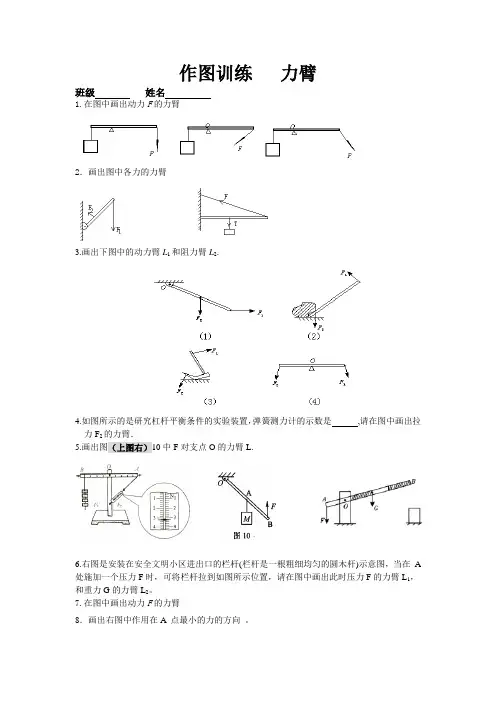

作图训练力臂
班级姓名
1.在图中画出动力F的力臂
2．画出图中各力的力臂
3.画出下图中的动力臂L1和阻力臂L2.
4.如图所示的是研究杠杆平衡条件的实验装置，弹簧测力计的示数是,请在图中画出拉力F2的力臂．
5.画出图（上图右）10中F对支点O的力臂L.
6.右图是安装在安全文明小区进出口的栏杆(栏杆是一根粗细均匀的圆木杆)示意图，当在A 处施加一个压力F时，可将栏杆拉到如图所示位置，请在图中画出此时压力F的力臂L1，和重力G的力臂L2。

7.在图中画出动力F的力臂
8．画出右图中作用在A点最小的力的方向。

9.图中的杠杆中O 是支点，画出F 1和F 2的力臂.
10如下左图所示，请你画出这根钓鱼竿的阻力臂。

11、如下中图所示，请画出开瓶器所受动力F 的力臂L 。

12、作出下图右的闸刀使用中的两个力臂，并标明L 1和L 2
13、如左下图所示的缝纫机脚踏板，请画出动力臂和阻力臂。

14、如右图要将一圆木拉上台阶，画出在A 点施加最小的力和力臂。

图。
