现浇钢筋混凝土单向板肋梁楼盖课程设计任务书

钢筋混凝土单向板肋梁楼盖课程设计任务书一、设计题目及目的题目：设计某三层轻工厂房车间的整体式钢筋混凝土单向板肋梁楼盖。

目的：1、了解单向板肋梁盖的荷载传递关系及其计算简图的确定。

2、通过板及次梁的计算，掌握考虑塑性内力重分布的计算方法。

3、通过主梁的计算，掌握按弹性理论分析内力的方法，并熟悉内力包络图和材料图的绘制方法。

4、了解并熟悉现浇梁板的有关构造要求。

5、掌握钢筋混凝土结构施工图的表达方式，制图规定，进一步提高制图的基本技能。

6、学会编制钢筋材料表。

二、设计内容1、结构平面布置图：柱网、主梁、次梁及板的布置2、板的强度计算（按塑性内力重分布计算）3、次梁强度计算（按塑性内力重分布计算）4、主梁强度计算（按弹性理论计算）5、绘制结构施工图（1）、结构平面布置图（1：200）（2）、板的配筋图（1：50）（3）、次梁的配筋图（1：50；1：25）（4）、主梁的配筋图（1：40；1：20）及弯矩M、剪力V的包络图（5）、钢筋明细表及图纸说明三、设计资料1、车间类别为三类金工车间，车间内无侵蚀性介质，结构平面及柱网布置如图。

经查规范资料：板跨≥1.2m时，楼面的活荷载标准值为16.0KN/㎡；板跨≥2.0m时，楼面的活荷载标准值为10.0KN/㎡；次梁（肋梁）间距≥1.2m时，楼面的活荷载标准值为10.0KN/㎡；次梁（肋梁）间距≥2.0m时，楼面的活荷载标准值为8.0KN/㎡。

数据：Lx=6000, Ly=6300。

LLL2 楼面构造。

采用20mm厚水泥砂浆抹面，15mm厚混合砂浆天棚抹灰。

3 屋面构造（计算柱内力用）。

三毡四油防水层，20厚水泥砂浆找平层、150厚（平均）炉渣找坡层、120厚水泥珍珠岩制品保温层、一毡二油隔气层、60厚钢筋混凝土屋面板、15厚混合砂浆天棚抹灰。

4 梁、柱用15厚混合砂浆抹灰。

5 混凝土采用C25；主梁、次梁受力筋采用HRB335级钢筋，其他均采用HPB235级钢筋。

钢筋混凝⼟单向板肋梁楼盖课程设计任务书钢筋混凝⼟单向板肋梁楼盖设计计算书1、楼盖梁格布置及截⾯尺⼨确定确定主梁的跨度为6.0m ，次梁的跨度为6.6m ，主梁每跨内布置两根次梁，板的跨度为2.0m 。

楼盖结构的平⾯布置图如图所⽰。

1.基本设计资料（1）材料C25混凝⼟：2c /9.11f mm N =，2t /27.1fmm N =，2tk /78.1f mm N = 钢筋：HPB235（2y/210f mm N =），HRB335(2y /300f mm N =，55.0b =ξ)（2）荷载标准值仓库活荷载标准值：2k mm /0.6q 、KN⽔磨⽯地⾯：2m /65.0 KN ，钢筋混凝⼟：3m /25 KN ，混合砂浆：3m /17 KN2.板的设计（按塑性理论⽅法）按⾼跨⽐条件要求板的厚度h ≥l/40=2000/40=50㎜，对⼯业建筑的楼板，要求h ≥80㎜，所以板厚取h=80㎜。

次梁截⾯⾼度应满⾜(1/18 ~ 1/12)l=(1/18 ~ 1/12)×6600=330 ~550mm ，取h=500mm ，截⾯宽b=(1/3 ~ 1/2)h=(1/3 ~ 1/2) ×500=167 ~250mm ，取b=200mm 。

主梁截⾯⾼度应满⾜h=(1/14 ~ 1/8 )l=(1/14 ~ 1/8) ×6000=429~750mm,取h=650mm ，截⾯宽度b=(1/3 ~ 1/2)h=(1/3 ~ 1/2) ×650=217 ~ 325mm,取b=300mm 。

（1）、荷载计算恒荷载标准值楼⾯⾯层： 0.65 kN/㎡板⾃重：0.08×25=2.0 kN/㎡板底抹灰：0.015×17=0.255 kN/㎡恒荷载：1.2×2.095=3.49 kN/㎡活荷载：1.3×6=7.8 kN/㎡g+q=3.49+7.8=11.29 kN/㎡q/g=7.8/3.49=2.23<3（2）、计算简图取1m 板宽作为计算单元，板的实际结构如图所⽰，由图可知：次梁截⾯宽为b=200mm ，现浇板在墙上的⽀承长度为a=mm 120，则按塑性内⼒重分布设计，板的计算跨度为：边跨按以下⼆项较⼩值确定：l 01=ln+h/2=(2000-120-200/2)+80/2=1820mml 011=ln+a/2=(2000-120-200/2)+120/2=1840mm故边跨板的计算跨度取lo1=1820mm中间跨： l 02=ln=2000-200=1800mm板的计算简图如图所⽰。

1 设计资料某多层厂房，采用内框架结构，边柱为砖柱，楼盖采用钢筋混凝土现浇单向板肋梁楼盖，其标准层楼盖平面布置如图1所示。

楼面活荷载标准值为7.0KN/m2；楼面做法：30mm厚水磨石地面(12mm厚面层，18mm厚水泥砂浆打底)，板底有15mm厚石灰砂浆抹灰。

现浇钢筋混凝土楼板。

板伸入墙内120mm，次梁伸入墙内240mm，主梁伸入墙内370mm，柱的截面尺寸是400mm ×400mm。

2楼盖结构平面布置及截面尺寸确定确定主梁的跨度为6.00m，次梁的跨度为7.00m，主梁每跨内布置两根次梁，板的跨度为2.3m、2.3m、2.4m。

楼盖结构的平面布置图如图1所示；按高跨比条件要求板的厚度h≥L0/40=2400/40=60mm,h≥L1/40=2300/40=57.5mm。

对该建筑的楼板，要求h≥80mm，所以取板厚h=80mm；次梁截面高度应满足h=L/18～L/12=333～500mm,取h=500mm,截面宽b=(1/2～1/3)h=150～225,取b=200mm；主梁截面高度应满足h=L/15～L/10=466～700mm，取h=700mm,截面宽度取为b=(l/2～l/3)h=216～325,取b=300mm,柱的截面尺寸b×h=400×400 mm2。

3板的设计板的几何尺寸和计算简图见图2。

图2 板的几何尺寸及计算简图3.1荷载3.1.1恒荷载30mm 厚水磨石 0.65 KN/m 280mm 钢筋混凝土 0.08×25=2.00 KN/m 2 15mm 石灰砂浆 0.015×17=0.255 KN/m 2G k =2.91/m 23.1.2使用活荷载 Q k =7.0 KN/m 2 3.1.3荷载组合设计值对于该房屋楼面结构的活荷载应取r Q =1.4,所以有： G+Q=1.2G k +1.4G k =1.2×2.91+1.4×7.0=13.29KN/m 2 1m 宽板上线荷载G+Q=13.96 KN/m 2× 1m=13.96 KN/m3.2内力计算次梁截面为250×450mm ，在墙上的支承长度取120mm ，则板的计算跨度： 边跨： L 01= L n + h/2=(2300-120-200/2)+ 80/2=2220mm L 01= L n + a/2=(2300-120-200/2)+120/2=2280mm 取L 0=2220mm中间跨： L 02= L n =2400－200=2200mm边跨与中间跨的计算跨度相差：%10009.02.22.222.2<=- 故可按等跨连续板计算内力。

现浇钢筋混凝土单向板肋梁楼盖设计任务书第一篇：现浇钢筋混凝土单向板肋梁楼盖设计任务书钢筋混泥凝土单向板肋梁楼盖课程设计任务书一、设计目的通过本课程的设计试件，使学生了解并熟悉有关钢筋混凝土现浇楼盖的设计方法和设计步骤，培养其独立完成设计和解决问题的能力，提高绘图能力。

二、设计资料1、工程概况：某内框架结构工业仓库，二层建筑平面图如下图所示（楼面标高4.00m），墙厚370mm，混凝土柱400⨯400mm。

板伸入墙内120mm，次梁伸入墙240mm，主梁伸入墙内370mm。

房屋的安全等级为二级，拟采用钢筋混凝土现浇单向板肋形楼盖。

图1 梁板结构平面布置2、楼面构造层做法：20mm厚石灰砂浆粉刷，30mm厚水磨石楼面（标准值0.65kN/m2）。

3、活荷载：标准值为7.5 kN/m2。

4、恒载分项系数为1.2；活荷载分项系数为1.3。

5、材料选用：混凝土采用C25（fc=11.9N/mm2，ft=1.27N/mm2）钢筋梁中受力主筋采用HRB400级（fy=360N/mm2）其余采用HPB235级（fy=210N/mm2）三、设计内容1、确定结构平面布置图：柱网、主梁、次梁及板的布置2、板的设计（按塑性理论）3、次梁设计（按塑性理论）4、主梁设计（按弹性理论）5、绘制结构施工图，包括：（1）、结构平面布置图（2）、板、次梁、主梁的配筋图（3）、主梁弯矩包络图及抵抗弯矩图（4）、设计说明（5）、次梁钢筋材料表四、成果要求1、课程设计在1周内完成。

2、计算书必须统一格式，并用钢笔抄写清楚（或打印）。

计算书（施工图）装订顺序：封面、评语页、目录、任务书、设计说明、计算书正文和施工图。

3、施工图统一为A3图纸。

要求图面布局均匀、比例适当、线条流畅、整洁美观，严格按照建筑制图标准作图。

4、在完成上述设计任务后方可参加设计答辩及成绩评定。

五、参考资料1、《混凝土结构设计》，梁兴文主编，中国建筑工业出版社2、GB50010-2002，《混凝土结构设计规范》3、GB50009-2001，《建筑荷载设计规范》第二篇：整体式单向板肋梁楼盖设计任务书整体式单向板肋梁楼盖设计任务书设计某三层轻工厂房车间的楼盖，拟采用整体式钢筋混凝土单向板肋梁楼盖，要求进行第二层楼面梁格布置，确定梁、板、柱截面尺寸，计算梁板配筋，并绘制施工图。

钢筋混凝土单向板肋梁楼盖课程设计任务书一、设计题目及目的题目：设计某三层轻工厂房车间的整体式钢筋混凝土单向板肋梁楼盖。

目的：1、了解单向板肋梁盖的荷载传递关系及其计算简图的确定。

2、通过板及次梁的计算，掌握考虑塑性内力重分布的计算方法。

3、通过主梁的计算，掌握按弹性理论分析内力的方法，并熟悉内力包络图和材料图的绘制方法。

4、了解并熟悉现浇梁板的有关构造要求。

5、掌握钢筋混凝土结构施工图的表达方式，制图规定，进一步提高制图的基本技能。

6、学会编制钢筋材料表。

二、设计内容1、结构平面布置图：柱网、主梁、次梁及板的布置2、板的强度计算（按塑性内力重分布计算）3、次梁强度计算（按塑性内力重分布计算）4、主梁强度计算（按弹性理论计算）5、绘制结构施工图（1）、结构平面布置图（1：200）（2）、板的配筋图（1：50）（3）、次梁的配筋图（1：50；1：25）（4）、主梁的配筋图（1：40；1：20）及弯矩M、剪力V的包络图（5）、钢筋明细表及图纸说明三、设计资料1、车间类别为三类金工车间，车间内无侵蚀性介质，结构平面及柱网布置如图。

经查规范资料：板跨≥1.2m时，楼面的活荷载标准值为16.0KN/㎡；板跨≥2.0m时，楼面的活荷载标准值为10.0KN/㎡；次梁（肋梁）间距≥1.2m时，楼面的活荷载标准值为10.0KN/㎡；次梁（肋梁）间距≥2.0m时，楼面的活荷载标准值为8.0KN/㎡。

数据：Lx=6000, Ly=6300。

LLL2 楼面构造。

采用20mm厚水泥砂浆抹面，15mm厚混合砂浆天棚抹灰。

3 屋面构造（计算柱内力用）。

三毡四油防水层，20厚水泥砂浆找平层、150厚（平均）炉渣找坡层、120厚水泥珍珠岩制品保温层、一毡二油隔气层、60厚钢筋混凝土屋面板、15厚混合砂浆天棚抹灰。

4 梁、柱用15厚混合砂浆抹灰。

5 混凝土采用C25；主梁、次梁受力筋采用HRB335级钢筋，其他均采用HPB235级钢筋。

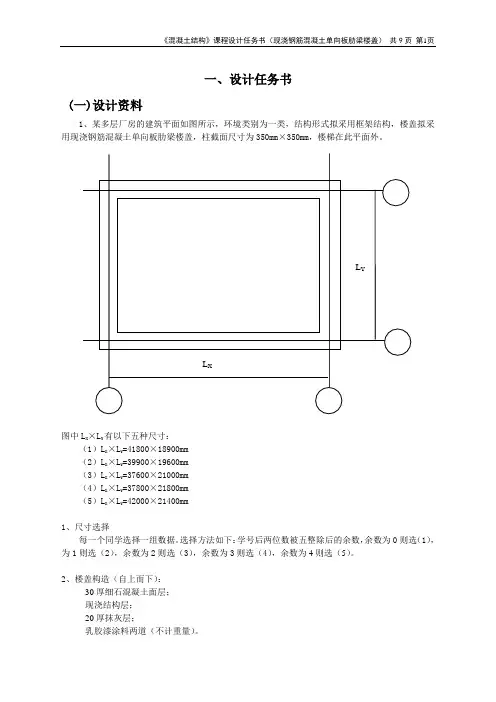

一、设计任务书(一)设计资料1、某多层厂房的建筑平面如图所示，环境类别为一类，结构形式拟采用框架结构，楼盖拟采用现浇钢筋混凝土单向板肋梁楼盖，柱截面尺寸为350mm×350mm，楼梯在此平面外。

图中L X×L Y有以下五种尺寸：（1）L X×L Y=41800×18900mm（2）L X×L Y=39900×19600mm（3）L X×L Y=37600×21000mm（4）L X×L Y=37800×21800mm（5）L X×L Y=42000×21400mm1、尺寸选择每一个同学选择一组数据。

选择方法如下：学号后两位数被五整除后的余数，余数为0则选（1），为1则选（2），余数为2则选（3），余数为3则选（4），余数为4则选（5）。

2、楼盖构造（自上而下）：30厚细石混凝土面层；现浇结构层；20厚抹灰层；乳胶漆涂料两道（不计重量）。

3、楼面均布可变荷载标准值有以下八组；（a）5.0kN/m2；(b) 5.5kN/m2；（c）6.0kN/m2；(d)6.5kN/m2；（e）7.0kN/m2；(f) 7.5kN/m2；（g）8.0kN/m2；(h)8.5kN/m2。

每—个同学选择一组数据，选择方法如下：学号后两位数被8整除后的余数，余数为0则选(a)，余数为1则选(b)，余数为2则选(c)，余数为3则选(d)，余数为4则选(e)，余数为5则选(f)，余数为6则选(g)，余数为7则选(h)。

4、材料强度：混凝土：强度等级为C25，C30，C35或C40；钢筋：板的受力钢筋可采用HPB300或HRB400级钢筋；主、次梁的纵向受力钢筋、吊筋、鸭筋的强度等级为HRB400或 HRB500级钢筋；箍筋可采用HPB300或HRB400级钢筋。

（注：材料强度选择应根据所选可变荷载量级相匹配，如选择5.0kN/m2或5.5kN/m2时，受力纵筋强度等级宜选择HRB400钢筋，混凝土强度等级宜选择C25；若选择8.0kN/m2或8.5kN/m2时，受力纵筋强度等级宜选择HRB500钢筋，混凝土强度等级宜选择C40。

现浇单向板肋梁楼盖课程设计任务书1.设计资料某多层厂房采用钢筋混凝土现浇单向板肋梁楼盖，其中三层平面图如图1所示，楼面荷载、材料及构造等设计资料如下：（1）楼面活荷载标准值q k=6kN/m2或（q k=7kN/m2、q k=8kN/m2、q k=9kN/m2）；（2）楼面面层用20mm厚水泥砂浆抹面（γ=20kN／m3），板底及梁用15mm 厚石灰砂浆抹底（γ=17kN/m3）；（3）混凝土强度等级采用C20、C25或C30，钢筋采用HPB235、HRB335或HRB400；（4）墙厚370mm，其中板伸入墙内120mm，次梁伸入墙内240mm，主梁伸入墙内370mm，柱的截面尺寸b×h=350mm×350mm（或400mm×400mm或自定）。

2.设计内容和要求（1）板和次梁按考虑塑性内力重分布方法计算内力；主梁按弹性理论计算内力，并绘出弯矩包络图。

（2）绘制楼盖结构施工图1）楼面结构平面布置图（标注墙、柱定位轴线编号和梁、柱定位尺寸及构件编号）．（比例1：100～1：200）；2）板模板图及配筋平面图（标注板厚、板中钢筋的直径、间距、编号及其定位尺寸）（比例1：100～1：200）；3）次梁模板及配筋图（标注次梁截面尺寸及几何尺寸、钢筋的直径、根数、编号及其定位尺寸）（比例1：50，剖面图比例1：15～1：30）；4）梁材料图、模板图及配筋图（按同一比例绘出主梁的弯矩包络图、抵抗弯矩图、模板图及配筋图），（标注主梁截面尺寸及几何尺寸、钢筋的直径、根数、编号及其定位尺寸）；（比例1：50，剖面图比例1：15～1：30）；5）在图中标明有关设计说明，如混凝土强度等级、钢筋的种类、混凝土保护层厚度等。

（3）计算书要求计算准确，步骤完整，内容清晰。

3.设计目的（1）了解单向板肋梁楼盖的荷载传递关系及其计算简图的确定；（2）通过板及次梁的计算，熟练掌握考虑塑性内力重分布的计算方法；（3）通过主梁的计算，熟练掌握按弹性理论分析内力的方法，并熟悉内力包络图和材料图的绘制方法；（4）了解并熟悉现浇梁板的有关构造要求；（5）掌握钢筋混凝土结构施工图的表达方式和制图规定，进一步提高制图的基本技能；4.设计参考进度第一天：布置设计任务，阅读设计任务书、指导书及设计例题，复习有关课程内容。

钢筋混凝土肋梁楼盖课程设计任务书土木系05级建筑工程技术、土木工程专业适用2007年6月钢筋混凝土肋梁楼盖课程设计任务书一、设计资料某多层仓库楼盖结构平面布置如图，采用钢筋混凝土现浇楼盖。

1、楼面做法：20mm厚水泥砂浆面层钢筋混凝土现浇板12mm厚纸筋石灰抹底2、材料：混凝土：采用C20钢筋:梁中受力钢筋采用HRB335级钢筋,其它钢筋采用HPB235级钢筋荷载:恒载：包括梁、板及构造层自重钢筋混凝土容重25KN/m3 ，水泥砂浆容重20KN/m3，石灰砂浆容重17KN/m3，分项系数γ=1.2g活载:楼面均布荷载标准值6 KN/m2,分项系数γ=1.4g二、截面尺寸选择按不需作挠度验算的条件考虑。

板：h≥l/40次梁：h=（1/18 ~1/12）lb=（1/2 ~1/3）h主梁：h=（1/14 ~1/8）lb=（1/2 ~1/3）h柱：b×h=300×300 mm三、计算步骤1、根据建筑平面图并考虑支承结构的合理性确定主、次梁的梁格布置方案。

并确定板的厚度和主、次梁的截面尺寸。

2、板厚和主次梁截面尺寸确定后，宜由指导教师检查后再进行下一步计算。

3、按照考虑塑性内力重分布的方法进行板的内力和配筋的计算。

4、按照考虑塑性内力重分布的方法进行次梁的内力和配筋的计算。

5、按照弹性理论进行主梁的内力和配筋的计算。

6、计算步骤可参阅教材。

四、设计要求1、完成板梁系统的结构计算书一份内容包括：（1）板的内力与配筋计算（2）次梁的内力与配筋计算（3）主梁的内力与配筋计算2、完成板梁系统一号图一张内容包括：（1）楼面结构平面布置图及板的配筋图（2）次梁配筋图（3）主梁配筋图（4）说明五、时间安排1、确定现浇楼盖尺寸及梁板布置、绘制梁板布置草图0.5天2、板的荷载、内力计算及配筋1天3、次梁荷载、内力计算及配筋1天4、主梁荷载、内力计算及配筋1天5、正式成图1.5天六、参考资料1、建筑结构荷载规范GB50009-20012、混凝土结构设计规范GB50010-20023、房屋建筑制图统一标准GB50001-20014、《钢筋混凝土结构》教材5、混凝土结构设计手册。
