家庭电路(8)

家庭电路作图（含答案）一.作图题（共30小题）1.综合作图-家庭电路：如图所示家庭电路，开关Sl控制吊灯L、L2和L3,电路中还有一个带有开关S2控制的插排，插排上的指示灯L在，断开时不发光，两个插孔均不能提供工作电压，而在闭合S2时指示灯L发光，两个插孔可以提供工作电压；但如果L损坏，闭合，时，两个插孔也能提供工作电压.用笔画线表示导线，将它们连入电路.2.房间内灯分别由入户门和床头两开关控制很方便，如图是其原理图，请将图中两只单刀双掷开关S> S?1和一盏螺丝口灯泡L连人家庭电路，要求Si、Sz都能控制灯L.火蝮Vi私的3.请将图中的“光控开关”、“声控开关”、灯泡用笔画线代替导线正确连入电路，设计出只有在光线很暗且有声音时灯才亮的楼道灯自动控制电路，同时安装一个不受开关控制的三孔插座.4.如图甲所示为一个带有发光二极管的单刀双掷开关，当灯亮时二极管不发光，当夜间关灯时二极管发光可用于指示开关的位置，请你在乙图中将开关和灯正确接在家庭电路当5.综合作图-家庭电路：如图所示家庭电路，开关Sl控制由3个灯泡组成的吊灯：阁楼上有一盏由“光控开关”和“声控开关”控制的电灯L, L只有在夜间且有声音时灯才亮，“光控开关”用“光敏”材料制成，它能在天黑时自动闭合，天亮时自动断开：“声控开关”利用“声敏”材料制成，它能在有人走动发出声音时闭合，无人走动时自动断开；电路中同时安装一个带有开关的插排，其中S?控制两孔插座、S3控制三孔插座.请用笔画线表示导线，将它们连入电路.___________________ ___ ____________ __ _______ 火线_______________________________________ _______________ —— ,- ---------- - ----------- - ------------------- T 企线々嚣《 S -8 3 ⅞r « τ4 ! :6 .根据安全用电原则，请将如图所示的各元件正确接入电路，其中开关只控制螺口灯泡，三孔插座 带保险盒.7 . (1)请将如图1所示元件，连接成符合安全用电要求的家庭电路.(2)如图2所示，请标出小磁针静止时的N 极与S 极.火找 ______________________________零线 ------------------------------地线厂 --------------------------- oK 城∏ 蠕口灯泡 三孔插座 _I I — 图1 图2 8 .完成如图家庭电路的连接.JL 心目草;8 @ 9 .声控开关在静音时处于断开状态，在接收到一定响度的声音时会自动闭合一段时间.某地下通道 两端的入口处各装有一个声控开关来控制同一盏螺纹灯泡，为确保行人不管从哪端进人，灯泡都能接 通电源发光.请按题意将图中的电路连接完整.----------------------------------- 火骏一 ： ------------- .. -零收 “启曲开*卜 j q 声控开英卜10 .小明常用的一个插线板，带有开关、保险丝和三孔插座.开关断开时插孔不能提供工作电压，闭 合时插孔能提供工作电压；如果接入的用电器电流过大，保险丝会熔断，停止提供工作电压.根据上 述现象，请在图甲中画出开关、保险丝和插孔的连接方式，并把插线板与电源线接通. 0 ⅛ 曲 u ⅛--------------------------------- 火线-------------------------------- 零线-------------------------------- 地线11 .居民楼的楼道里安装有声光控开关，天亮时光控开关自动断开，天黑时自动闭合；有人走动发出 声音时，声控开关自动闭合，无人时自动断开.请将图中“声控开关”、“光控开关”、“灯泡”用 笔画线代替导线正确连入电路，设计出只有夜间且有声音时灯才会亮的楼道灯自动控制电路，同时安 装一个不受开关控制的三孔插座.火线 --------------------------------------零线 --------------------------------------地线 -------------------------------------- ±ui」［≡］甚 ⅛- 插座 声控开关光控开关。

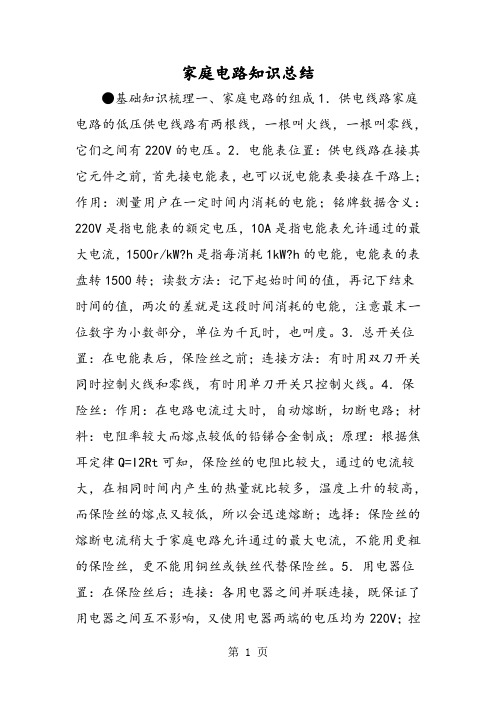

家庭电路知识总结●基础知识梳理一、家庭电路的组成1．供电线路家庭电路的低压供电线路有两根线，一根叫火线，一根叫零线，它们之间有220V的电压。

2．电能表位置：供电线路在接其它元件之前，首先接电能表，也可以说电能表要接在干路上；作用：测量用户在一定时间内消耗的电能；铭牌数据含义：220V是指电能表的额定电压，10A是指电能表允许通过的最大电流，1500r/kW?h是指每消耗1kW?h的电能，电能表的表盘转1500转；读数方法：记下起始时间的值，再记下结束时间的值，两次的差就是这段时间消耗的电能，注意最末一位数字为小数部分，单位为千瓦时，也叫度。

3．总开关位置：在电能表后，保险丝之前；连接方法：有时用双刀开关同时控制火线和零线，有时用单刀开关只控制火线。

4．保险丝：作用：在电路电流过大时，自动熔断，切断电路；材料：电阻率较大而熔点较低的铅锑合金制成；原理：根据焦耳定律Q=I2Rt可知，保险丝的电阻比较大，通过的电流较大，在相同时间内产生的热量就比较多，温度上升的较高，而保险丝的熔点又较低，所以会迅速熔断；选择：保险丝的熔断电流稍大于家庭电路允许通过的最大电流，不能用更粗的保险丝，更不能用铜丝或铁丝代替保险丝。

5．用电器位置：在保险丝后；连接：各用电器之间并联连接，既保证了用电器之间互不影响，又使用电器两端的电压均为220V；控制开关位置：用电器的控制开关要放在用电器和火线之间，不允许放在用电器和零线之间。

6．插座作用：在家庭电路中插座是为了给可移动电器供电；种类：分为固定插座和可移动插座，又分为两孔插座和三孔插座；三孔插座的作用：三孔插座的两个孔分别接火线和零线，另一孔是接地的，这样在把三脚插头插入时，把用电器的金属外壳和大地连接起来。

二、测电笔1．作用：辨别火线和零线，或检查物体是否带电。

2．构造：笔尖金属体、阻值很大的电阻、氖管、弹簧、笔尾金属体。

3．使用方法：用手接触笔尾金属体，笔尖金属体接触待测物体，如果氖管发光，说明接触的是火线，或与火线接通；如果氖管不发光，说明接触的是零线，或与火线没有接通。

家庭电路知识点及习题练习This model paper was revised by the Standardization Office on December 10, 202019.家庭用电知识要点及训练【知识要点】一、家庭电路组成1. 进户线：连接户外供电电路的电线，通常有两根，一根是，一根是。

二者之间的电压是。

2. 电能表：是测量的仪表。

装在家庭电路的上3. 闸刀开关：起到的作用，以便检测电路，更换设备4. 熔断器（内有保险丝）：（1）保险丝的作用：当电路中电流过大时，保险丝熔断，从而引起的防护作用（2）保险丝的材料：由电阻率、熔点的制成。

（3）保险丝应与所保护的电路且接在用电器的端。

5. 开关：可以控制各支路的通断，必须把用电器的开关接在线上，且应将开关与其控制的用电器联。

6 用电器：直接使用电能工作的器件，工作时将能转化为能，如电灯工作时将电能转化为，电动机将电能转化为。

在家庭电路中，用电器与用电器之间是联。

灯座：安装。

灯座有卡口和螺丝口两种。

螺丝口灯座的螺旋套应接在线上，灯座顶端的弹簧片应接在线上。

白炽灯泡：火炽电灯是利用电流的效应工作的，灯丝是由电阻率，熔点的制成的。

当电流通过它时，灯丝的温度可达到2000C左右。

7 插座：可给移动的用电器供电，插座也应联在电路中，插座又可分为两孔插座和三孔插座。

（1）两孔插座：一孔接线，一孔接线。

（2）三孔插座：一孔接线，一孔接线，还有一孔把与连接以防用电器的外壳带电，造成触电。

二、测电笔和校验灯1、测电笔（2）测电笔使用方法：用手接触，接触电线或电线相边通的导体时，如果氖管发光，表示接触的是，如果氖管不发光，则表示接触的是。

（3）测电笔作用：。

若测电笔在火线上不发光，说明若测电笔在零线上发光，说明三．家庭电路中电流过大的原因1. 发生2．同时接入电路的用电器的总功率【课堂练习】1．在家庭电路中，从进户线起连接顺序正确的是（）A．闸刀开关、电能表、保险盒、插座 B．闸刀开关、电能表、插座、保险盒C．电能表、闸刀开关、保险盒、插座 D．电能表、保险盒、闸刀开关、插座2.下列哪个电路元件家庭电路中找不到（）A.电源B.导线C.开关D.插座3．家庭电路中，自动空气开关的主要作用是（）A．保证用电器的电压不变 B．保证电路的电流不变C．保证用电器的功率不变 D．在电路发生短路时自动切断电路4.保险丝在电路中所起的作用是：（）A、减小电路中的电流，避免产生危险B、能使电路中的电压降低，避免产生危险C、用电器消耗的电能过多时，自动切断电路D、在电流过大，超过规定值时能自动切断电源5．下列现象中，可能引起家中保险丝熔断的是（）①插座中的两个线头相碰②开关中的两个线头相碰③电路中增加了大功率的用电器④灯丝烧断A．①② B．②③ C．②④ D．①③6．关于照明电路的安装，下列说法正确的是（）A．控制灯的开关应与灯并联 B．插座应与灯串联C．控制灯的开关应与灯串联，且接在火线上 D．控制灯的开关应与灯串联，且接在零线上7．洗衣机、电冰箱等家用电器都使用三孔插座，是因为如果不接地，（）A．家用电器不能工作 B．家用电器的寿命会缩短C．人接触家用电器时可能发生触事故 D．家用电器消耗电能会增加8．关于教室内的电灯、开关、插座之间的连接方式，下列说法正确的是（）A．用一个开关控制的两盏灯之间是串联 B．被不同开关控制的各盏灯之间是串联C．开关与被控制的灯之间是并联 D．各盏灯与插座之间是并联9．如图所示，根据家庭电路的接线方法（规则）可以肯定ba,中（）A、a是火线B、b是火线C、a、b都是火线D、ba,都是零线10．在家庭电路中，下列安装方法正确的是（）A、三孔插座中，一孔接火线，一孔接零线，另一孔接地B、开关可以接在火线上，也可以接在零线上C、保险丝可以接在零线上D、保险丝用铜线代替会更保险11．如图所示，当开关S闭合后，发现电灯L不亮，用测电笔测试dc,两点时，氖管都发光，测试ba,两点时，只有a点氖管发光，则故障可能是（）A、火线与零线短路B、ba,之间某处断路C、cb,之间某处断路D、电灯的灯丝断了12．家中保险丝熔断了，其原因不可能是（）A、灯座中的两个接头相碰B、开关中的两个接头相碰C、插座中的两个接头相碰D、电路中增加了功率较大的用电器13．李刚家的灯不亮了，他用测电笔检查时发现测电笔的氖管都能够发光，保险丝和灯泡都完好，分析发生此故障的原因是（）A．停电了 B．进户的火线断了 C．火线与零线相碰了 D．零线断了14、把螺口灯泡、开关和保险丝正确地接入家庭电路中去。

家庭电路识点一家庭电路的组成如下图所示家庭电路的基本组成依次是：①进户线②电能表③总开关④保险装置⑤插座⑥电灯⑦开关①低压进户线：给用户提供电压的线路，两条输电线，一条叫零线，另一条叫火线，火线和零线之间的电压为220V，零线与大地之间没有电压，大地与火线之间电压为220V②电能表：测量用户在一段时间内消耗电能的仪表通常装在户外干路上，在电能表的铭牌上标有额定电压值和允许通过的最大电流值，家庭电路中使用的电能表，额定电压为220V，允许通过的最大电流不得小于家庭用电时的最大电流。

③总开关：一般是闸刀开关，安在干路上，控制整个电路的通与断，以便检测电路更换设备。

④保险装置：常见的保险装置有老式的保险盒、自动空气开关和漏电保护器等。

保险盒内装有保险丝，保险丝由电阻较大，熔点较低的材料制成的，当电路中电流过大时，保险丝熔断，切断电路。

⑤插座：用来接可移动的用电器，应并联在电路中，插座可分为两孔插座和三孔插座。

在插座和插头上，用字母“V”表示零线，“L”表示火线、“E”表示地线。

接线方法：两孔插座接法为“左零右火”三孔插座为左零右火上地。

⑥用电器：电路中所接的用电器，需要独立工作，应该并联在电路中。

利用电能工作，将电能转化为其他形式能。

⑦开关：控制用电器通断，与用电器串联且串联在火线上，断火不断零。

知识点二零线与火线的识别1．方法：使用测电笔时，手应接触笔尾金属体，笔尖接触被测的导线，如果氖管发光，表示接触的是火线，若氖管不发光，表示接触的是零线。

试电笔的原理：火线与地之间有220V电压，正常使用试电笔时，若笔尖接触火线，则在试电笔和人体上有220V电压，所以有电流通过氖管和人体，使氖管发光。

由于试电笔中的电阻很大，上百万欧，所以电流很小，对人体没有伤害而零线与地之间没有电压，所以氖管不发光。

知识点三触电及漏电保护1．触电：触电是指一定强度的电流通过人体所引起的伤害事故。

2．触电原因：人体是电阻，电阻约为几千欧，当人体的不同部位分别接触到火线相连的带电体和与零线(或大地)接触就会有电流通过人体，当电流超过一定值就会对人身造成危害。

九年级物理《家庭电路》作图题专练（各版本均适用，后附答案）1、用笔画线代替导线，将图中灯泡、开关正确接入家庭电路中。

2、请用笔画线代替导线在下图中连接家庭电路。

要求：开关控制灯泡，三孔插座直接接入电路。

3、图甲所示是家庭中常用的一种插线板.小宇同学在使用中发现：开关断开时指示灯不亮，插孔不能提供工作电压；开关闭合时指示灯亮，插孔能提供工作电压；如果指示灯损坏，开关闭合时插孔也能提供工作电压.根据以上描述，请在图乙中画出开关、指示灯和插孔的连接方式，并把接线板与电源线接通.4、如图所示，请将下列元件连接成符合安全用电要求的家庭电路。

5、高铁轨道中的螺丝会因震动而松动，检修工作非常艰苦且重要。

青少年科技创新大赛的获奖作品（5G高铁轨道螺丝警报器），设计了检测螺丝松动的报警方案。

其主要的科学原理是：螺丝（螺丝在电路图中用虚线框表示，其电阻很小，可忽略不计）连接在电路中，当螺丝松动时，它会与下端的导线分离而断开，此时电灯亮起而发出警报，及时提醒工人修理。

请在虚线框内画出符合实际的电路图。

6、请在如图中用笔画线代替导线，将可以调节亮度的台灯和一个三孔插座接入电路。

7、如图所示，铭牌标识为“220V 40W”的灯泡和“220V 5W”的LED灯，当开关闭合后，两灯泡都能正常发光，插座不受开关控制，请将电路连接完整。

8、小明对卫生间内的换气扇和照明灯的电路进行了如下改造；控制它们工作的有两个开关，换气扇工作时照明灯一定发光，照明灯发光时换气扇可以不工作，如图的虚线框内已画出了所连接的电源，请你接着完成这部分电路的电路图(换气扇用电动机符号表示)9、如图是已经正确连接好的家庭电路中的一部分，其中安装有各自独立工作的灯泡和插座，开关只控制灯泡。

请根据所学知识，用笔画线将剩余的部分补充完整。

10、如图所示粗黑线框内有：三孔插座、两孔插座、开关和指示灯。

开关闭合后，插孔都能分别供电时，指示灯亮；开关断开后，插孔都不能供电，指示灯不亮：若指示灯损坏，闭合开关后，插孔仍能供电，如图为示意图，请完成剩余部分的接线。

沪粤版物理九年级下册第十八章家庭电路与安全用电18.1家庭电路自主预习教材感知知识点一家庭电路的组成1. 家庭电路主要由进户线、、闸刀开关、、和等组成。

2. 熔断器通常联在闸刀开关下方的线上。

知识点二火线与零线1. 一般家庭电路有两根进户线，其中一根叫做零线，它与地之间没有电压；另一根叫做火线，火线与零线之间有V的电压。

2. 测电笔(1)作用：；(2)构造：由金属体笔尾、高值电阻、和等组成；(3)使用：使用测电笔时，用手接触，接触导线，若氖管发光，说明接触的是线。

知识点三白炽电灯的使用1. 白炽电灯分为灯泡和灯泡两种.安装螺口灯泡的灯头时，灯头中间的金属片应跟电源线的线相连，螺旋套跟线相连。

2. 控制电灯的开关必须接在之间。

课后提升精学精练1. 在家庭电路中，插座、螺口节能灯和开关的连接正确的是()A B C D2. 在家庭电路中，从进户线起各元件的连接顺序正确的是()A. 闸刀开关、电能表、保险盒、插座B. 闸刀开关、电能表、插座、保险盒C. 电能表、闸刀开关、保险盒、插座D. 电能表、保险盒、闸刀开关、插座3. 如图所示的白炽灯L1和L2，插座a和b，安装错误的是()A. 白炽灯L1和S1B. 白炽灯L2和S2C. 插座a和bD. 没有安错的4. 某家庭电路的组成如图所示，下列说法正确的是()A. 图中的四个插座是串联的B. 控制灯泡的开关要接在零线与灯泡之间C. 彩灯接入电路后都不亮，是由于其中的一个小彩灯短路D. 有金属外壳的家用电器必须用三孔插座，以确保安全5. 白炽电灯是我们常用的照明工具，下列对白炽电灯的认识不正确的是()A. 白炽电灯是利用电流热效应来工作的B. 白炽电灯的玻璃泡抽成真空，防止灯丝氧化C. 白炽电灯灯丝用钨制成是因为钨的熔点高D. 白炽电灯接在电路中时必须串联6. 如图与电有关的设备中，下列说法正确的是()甲乙丙丁A. 甲图中的电能表是用于测量用电器电功率的仪表B. 乙图中三脚插头的其中一个脚与用电器金属外壳连接C. 丙图中无人机的电动机在工作时将机械能转化为电能D. 丁图中POS机检测头利用的电磁感应原理是安培首先发现的7. 如图所示的家庭电路中，合上开关S，电灯正常发光，用试电笔测试灯座里的两个接线柱B、C时，试电笔的发光情况是()A. B点亮、C点不亮B. C点亮、B点不亮C. B、C都亮D. B、C都不亮8. 有一配电系统如图所示，使用了空气开关、漏电保护器、三线插座等设备，其中各个设备的特征正确的是()A. 电能表上可以直接读取应该交的电费B. 空气开关的作用与保险丝的作用完全相同C. 三线插座正中间的插孔该接三脚插头的最长那只脚D. 漏电保护器用于当灯泡的灯丝烧断时，将电流导入大地9. 关于火线、零线和地线，下列说法正确的是()A. 火线就是地线B. 火线和零线之间的电压为220 VC. 零线和地线之间的电压为220 VD. 零线就是地线10. 如图是小明家的部分电路，他将电饭煲的插头插入三孔插座后，正在烧水的电热水壶突然停止工作，但电灯仍正常发光，拔出电饭煲的插头，电热水壶仍不能工作，用试电笔分别测试插座的左、右孔，氖管均发光.若电路中只有一处故障，则()A. 电热水壶所在电路的b、c间断路B. 插座的接地线断路C. 电路的c、d间导线断路D. 电路的a、b间导线断路11. 如图是某家庭电路的一部分，下列说法正确的是()A. 电冰箱接入三孔插座后电灯与电冰箱是串联B. 电冰箱接入三孔插座能使电冰箱金属外壳接地C. 若在图中甲、乙两处分别装电灯或开关，甲处应装电灯，乙处应装开关D. 断开开关S时，站在地上的人接触A点或B点都不会触电12. 图中所示的两种使用测电笔的方法，正确的是。

家庭电路和安全用电Part 1、家庭电路一、家庭电路的组成1、输电线进户（火线、零线）和试电笔在家用电路中，知道进户的两条线哪条是火线、哪条是零线非常重要。

常用的方法是用试电笔来判断。

试电笔通常也用来检查电气设备的外壳是否带电。

例题：1、试电笔接触火线时，火线电压为220V ，远超人体的安全电压，但是人为什么没有触电呢？ （试计算说明）2、在家庭电路中，火线与零线之间的电压是 V ，控制电灯的开关应当和电灯 联，电灯和其他用电器应当 联。

3、图所示的电路中，正常发光的三盏灯突然全部熄灭，经检查保险丝完好，用试电笔插进插座的两孔，氖管均发光。

造成这一现象的原因是4、小阳闭合开关后，发现电灯不亮，他用试电笔测试图中的a 、b 、c 、d 四点，只有d 点发光，那么可能发生的故障是A ．电灯灯丝断了B ．cd 间某处断路C ．ab 之间某处断路D ．开关处短路二、开关、用电器和插座在电路中的连接1、控制用电器的开关要连接在火线和用电器之间2、螺口灯泡的顶部金属柱要与火线相连接3、三孔插座和三脚插头插头上标着E 的导线和用电器的金属外壳相连，插座上相应的导线和室外的大地相连 例题：1、请将下列三幅图中的电路连接完整, 连接时要求符合安全用电的规定．火线保险丝2、如图所示，甲图是小明家卧室的一个插座，他用试电笔测试插座的A孔，氖管发光，则A孔接的是火线线；乙图是一个台灯的电路示意图，当把台灯接入电路时，为了安全，应将台灯插头的D（选填“C”或“D”）插脚接火线。

3、根据安全用电原则，将图丙中两只开关、两只“220V 40W”电灯连在家庭电路中，要求开关同时控制两灯，且能正常发光。

4、如图所示，请用笔画线代替导线，将图中元件接入家庭电路中，要求：①开关控制电灯后接入.②三孔插座单独接入.5、小李同学按图所示电路安装电路，闭合所有开关，发现灯均不亮，他作了如下的测试，请你帮助他分析原因：（1）他用测电笔测试电路各接头处时，氖管都发光，其故障是。

家庭电路的组成考点解析(一)、家庭电路：1、家庭电路的组成部分：低压供电线(火线零线)、电能表、闸刀开关、保险丝、用电器、插座、灯座、开关。

2、家庭电路的连接：各种用电器是并联接入电路的，插座与灯座是并联的，控制各用电器工作的开关与电器是串联的。

3、家庭电路的各部分的作用：（1）、低压供电线：①给用户提供家庭电压的线路，分为火线和零线。

火线和零线之间有220V的电压，火线和地线之间也有220V的电压，正常情况下，零线和地线之间电压为 0V②测电笔：用途：用来辨别火线和零线种类：钢笔式，螺丝刀式。

使用方法：手接触笔尾金属体，笔尖金属体接触火线，观察氖管是否发光。

（2）、闸刀（空气开关）：①作用：控制整个电路的通断，以便检测电路更换设备。

②安装：家庭电路的干路上，空气开关的静触点接电源线3、保险盒：材料：保险丝是由电阻率大、熔点较低的铅锑合金制成保险原理：当过大的电流通过时，保险丝产生较多的热量使它的温度达到熔点，于是保险丝熔断，自动切断电路，起到保险作用③④连接：与所保护的电路串联，且一般只接在火线上⑤选择：保险丝的额定电流等于或稍大于家庭电路的最大工作电流。

⑥规格：越粗额定电流越大。

注意：不能用较粗的保险丝或铁丝、铜丝、铝丝等代替。

因为铜丝的电阻小，产生的热量少，铜的熔点高，不易熔断。

(二)、家庭电路电流过大的原因：1、原因：发生短路、用电器总功率过大。

2、家庭电路保险丝烧断的原因：发生短路、用电器功率过大、选择了额定电流过小的保险丝及时训练1．家庭电路中的各用电器都是联接人电路中的，而控制用电器的开关应与用电器联。

2．家庭电路的两根线分别为和，它们之间的电压是 V。

3．为了测量用户消耗了多少电能，要在家庭电路的干路上安装。

为了在电流增大到危险程度之前自动切断电路，要在电路中安装，并将它联在电路中。

4．家用保险丝是由电阻率、熔点的铅锑合金制成的。

5．三孔插座比两孔插座多的那个孔是跟相连的。

用电器的三脚插头插在三孔插座里，不仅把用电部分接入了电路，还把用电器的与连接起来。
