中考物理电学作图类（家庭电路、电与磁）作图题专项练习【家庭电路篇】1．按要求作图（请保留作图痕迹）。
如图所示家庭电路中，请画线代替导线连接电路，要求开关同时控制两只普通照明灯，且两灯都能正常发光。
2．将图中各元件接入电路，其中开关只控制电灯，三孔插座带保险丝。
3．按照安全用电的原则，连接如图电路图，要求开关能控制灯泡。
4．请将图中家庭电路各元件正确接入电路，其中开关只控制电灯。
5．小森家有两盏壁灯，由一个开关控制，其元件符号如图所示，试将其连接成电路图。
6．小明发现爸爸办公室天花板上的每个照明灯组由3根“220V 18W”的节能灯管组成（如图甲），用一个开关控制这3根灯管同时点亮或熄灭，请在图乙中连接该电路。
7．图中的虚线框内是电冰箱控制电路中的部分元件，压缩机M由温控开关自动控制，冷藏室的照明灯由门控开关进行控制，电冰箱通过电源插头接在插座上、请你将控制电路连接完整，并将三孔插座接入家庭电路。
8．用笔画线代替导线将下列元件连入电路。
9．现在楼道里的灯通常都是由“光控开关和声控开关”来控制，这样可同时满足“天黑和有人路过楼道”时，才会自动发光，达到节约电能的目的，请完成电路图。
10．如下图所示电热水壶的3条接线，请按照安全用电的原则对应连接到插头上。
11．如图甲为带开关和指示灯的三孔插座，插孔能供电时，指示灯亮；开关断开后，插孔不能供电，指示灯不亮；若指示灯损坏，闭合开关后插孔仍能供电。
图乙为示意图，请完成接线。
12．请将图中的“声控开关”、“光控开关”、灯泡正确连入电路，要求只有在夜间且有声音时灯泡才亮的楼道灯自动控制电路，同时安装一个不受开关控制的三孔插座。
13．小明家新买了一个冰箱，请你帮他通过插座连到家庭线路上。
14．图甲是某宾馆床头柜上的开关示意图，图乙是其控制的电路，其中S1为旋钮开关，单独控制台灯的通断和亮度；S2为单独控制电视插座的开关．请在图乙中将电路图连接完整，要求符合安全用电原则．【电与磁篇】15．小磁针在条形磁铁的轴线上静止，如图所示。

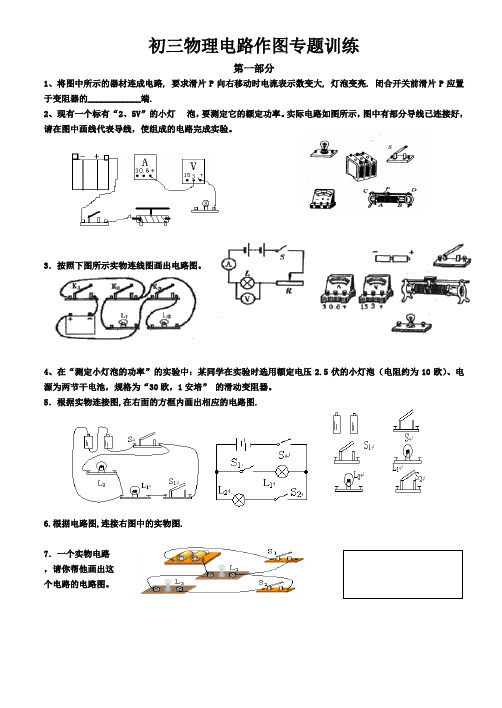

初三物理电路作图专题训练第一部分1、将图中所示的器材连成电路, 要求滑片P向右移动时电流表示数变大, 灯泡变亮. 闭合开关前滑片P应置于变阻器的____________端.2、现有一个标有“2、5V”的小灯泡，要测定它的额定功率。
实际电路如图所示，图中有部分导线已连接好，请在图中画线代表导线，使组成的电路完成实验。
3．按照下图所示实物连线图画出电路图。
4、在“测定小灯泡的功率”的实验中：某同学在实验时选用额定电压2.5伏的小灯泡（电阻约为10欧）、电源为两节干电池，规格为“30欧，1安培” 的滑动变阻器。
5．根据实物连接图,在右面的方框内画出相应的电路图.6.根据电路图,连接右图中的实物图.7．一个实物电路，请你帮他画出这个电路的电路图。
8、根据图所示的实物图画出电路图.9、根据所示的电路图将下面的实物连接起来.10．把下左图中的各元件连成一个并联电路，用开关S 1控制L 1，开关S 2同时控制两盏灯，请用笔画线代替导线连接电路.11．将下中图中元件连接成电路图：要求L 1、L 2并联，开关S 仅控制L 2（不能移动元件的位置）12．将下右图中的元件连成电路，要求打开和闭合任一开关时，电灯亮同时电铃响.电灯、电铃要并联，元件位置不能移动.13.为了测量电阻R 的阻值，某同学连接实验器材的线路如图所示，请指出连接线路中的三个错误及其纠正的做法：1． 连接线路中的错误与纠正：（1） ；（2） ； （3） ； 14．按照图7的电路图，把右边的实物图连接起来．15．将图8中的电路元件连接成并联电路，S 2为总开关，S 1只控制L 1．（位ABCDP SREF置不能移动）16. 有电源、电铃、两个电键及导线若干，设计一个电铃电路，要求两个电键都可单独控制电铃．画出电路图．17. 给你电源、灯泡、两只单刀双掷电键及导线若干，试设计一楼梯照明灯的电路图，两电键分别装在楼下、楼上，并且都单独控制灯的开关18. 用图中的元件组成串联电路，元件位置不动．19. 将如图所示的实物图连接成电路，要求两盏灯并联，电键只控制灯L1．第18题第19题第20题20. 将图中的电路图，改画成简单易辨认的电路图．21. 给你电源、电键、滑动变阻器、电灯两盏及导线若干，用它们分别组成两灯串联、并联的电路，试画出电路图．22. 给你电源、两个电键、滑动变阻器、两只灯泡及导线若干，用它们组成并联电路，要求一个电键控制一盏灯．试画出电路图．23. 根据下列实物图，画出对应电路图．第23题24. 用以下器材：电源；电灯L1、L2；开关K1、K2；导线组成电路，画出电路图并要求：⑴只要断开K1，即使K2闭合，L2不亮⑵K1、K2同时闭合，L1、L2同时亮⑶K1、K2同时断开，L1、L2同时灭⑷当K1闭合时，L1一定亮，L2可能不亮25. 有电池、灯泡、电铃各一个，电键两个，要求安装一个电铃电路，当前门或后门来客人时，电铃都响，并能分清前门来人还是后门来人．画出电路图26. 图中的元件位置不动，组成电路， 26题要求L1、L2并联，K为总开关．27. 指出图中各图的错误，并画出正确的电路图．27题28题28. 下面是已连接的实物图，请你画出它的电路图．29. 根据图中的实物连接图画出电路图，并标出电流方向．30题第29题30 用线条代替导线，将图中的电器元件连成电路．要求：⑴开关K1只控制电灯L1，开关K2只控制L2 ．⑵共用一个电池组．31. 按图中所示电路．画出电路图．第31题32. 根据图所示的电路图连接实物图．第32题第33题33. 将图中所给元件组成一个电路，要求K1 控制L1，K2控制L2，元件不许移动．用笔画线将图乙的元件连接成甲图所示的电路.34.给你一个电池组、两盏灯、三个电键、若干根导线，如图，请组成一个并联电路，要求：K1控制L1，K2控制L2，K3控制L1、L2，请在实物图上连接电路并画出相应的电路图。
1
1.如图所示，请用笔划线代替导线，将图中元件接入家庭电路中．
2.声控开关在接收到一定响度的声音时会自动闭合一段时间．某地下通道两端的入口处各装有一个声控开关来控制同一盏螺纹灯泡，为确保行人不管从哪端进人，灯泡都能接通电源发光．请按题意将图中的电路连接完整．
3.如图甲是家用插线板．（1）在乙图画出插线板内部开关和两插座的连线，并接入家庭电路，要求：①插线板上的开关可同时控制两插座的通、断②开关接通时两插座都能提供220V 电压．
4.将图中各元件正确接入电路，其中开关只控制电灯，三孔插座带保险盒．
小刚的爸爸在自家盖的房间里安装了一盏“220V 100W ”的顶灯和一盏“220V 5W ”的壁灯。
他打算把这两盏灯并联，用一个普通的拉线开关来控制。
但接完后，合上闸刀开关S 0，发现壁灯亮顶灯不亮。
他拉了一下开关S ，结果不亮的灯亮了，而原来亮的灯却不亮了，再拉一下开关S ，又恢复了原状。
试画出他错接的电路图。
初中家庭电路专题（作图题）作者: 日期:初中家庭电路专题（作图题）1、请在图中用笔画线代替导线将电灯、开关和插座正确接入家庭电路.2、如图，请将三孔插座、保险丝、灯泡、开关正确连入到家庭电路中.虫找 -----------------------------爭規 ---------------------------- ---------地聽 ----------------- 一Wil 捕血 煤代口知榴3、图中虚线框内是一台灯旋钮开关的内部电路简图，通过它可控制台灯的通断和亮度•请将电路图连接完整，使其符合安全用电的原则.--------- 零线4、请在如图中把螺口灯泡和开关正确接入家庭电路中.5、居民楼的楼道里，夜间楼道灯一直亮着会造成浪费•科研人员用“光敏”材料制成“光控开关”，它能在天黑时 自动闭合，天亮时自动断开；利用"声敏”材料制成"声控开关”.它能在有人走动发岀声音时闭合，无人走动时自□开关动断开•请将如图的“光控开关”、“声控开关”、灯泡用笔画线代替导线正确连入电路，设计岀只有在夜间且有声音时灯才亮的楼道灯自动控制电路，同时安装一个不受开关控制的三孔插座.6、如图所示，请把按动开关、螺丝口灯泡和三孔插座正确地连入家庭电路中.7、家用插线板上的指示灯在开关闭合时会发光，插孔也能正常通电，如果指示灯损坏，开关闭时也能正常通电•根据上述现象，在图乙中画出插线板中开关、指示灯、插座和电源线的连接方式.8、请将如图所示元件，连接成符合安全用电要求的家庭电路.9、用笔画线代替导线，将图中的灯泡和三线插座正确连入家庭电路中.—火我」10、如图所示，插座和电灯（带开关）是组成家庭电路的常用器件，请你用笔画线代替导线将各器件正确连入电路中:连接成声光控楼道节能照明电路.12、请将图中所示元件，连接成符合安全用电要求的家庭电路.火线零钱13、如图所示的家庭电路中，吊灯L i 和L 2由开关S 控制，墙上有一个固定插座•请用笔画线代替导线将电路连接完整.14、请将图中所示的三孔插座正确地接入电路中.11、如图所示，S i 是光控开关，夜晚自动闭台，白天断开;S 2是声控开关，有声音时自动闭合，安静时断开•请把图________________________________________________________三孔播座舞口灯泡15、请在图中连接家庭电路的电路图•要求： L i 灯、L 2灯并联，开关 S 控制两盏灯.火线 -----------------------17、把螺口灯泡、开关和保险丝正确地接入家庭电路中去火线18、请用笔画线代替导线，将图中连有开关的电灯和三孔插座接入家庭电路中火线 _____________________________零线 -----------------------------16、下图是安装一盏电灯和一个大功率插座的实物示意图, A 、B 为保险丝，请在图上画岀接线.• m19、如图所示，是家庭电路的一部分。
2023年中考物理重难点专题复习-家庭电路作图一、作图题1．如图甲所示，按照安全用电原则，用笔画线代替导线，将带开关的插座接入家庭电路中。
2．将图中的电灯、开关正确连接到家庭电路中。
3．请将图中的螺丝口电灯、开关（控制电灯）、两孔插座和三孔插座正确地接入家庭电路。
4．请在图中把吊扇按安全用电原则接入家庭电路，要求当调速开关滑片顺时针转动时，可以减慢吊扇转速。
5．请你帮小明将灯泡和开关以及插座接到电路中。
确接入电路。
7．如图是家庭电路中的三孔插座和有开关控制的电灯，请将其正确的连接画在电路中。
8．某家庭进户线和各元件如图所示，请完成家庭电路的连接。
9．请将图中的开关和电灯正确接入电路;10．家庭电路的进户线上必须安装的两个元件：A．电能表；B．带漏电保护的空气开关，在图中的方框内填上这两个元件的先后顺序，只填序号；另外把吊扇按安全用电原则接入电路，要求：调速开关控制吊扇的转速，当调速开关滑片顺时针转动时，吊扇风速减慢。
11．如图所示，用测电笔测试某家庭电路中两条输电线时，只有接触中间那条电线时测电笔的氖管发光。
请在图中标出火线并将灯泡、开关以及三孔插座接入线路。
12．如图所示，用笔画线代替导线，正确连接家庭电路。
13．请在如图所示的家庭电路中，以笔画线代替导线，将带保险盒的三孔插座正确接入电路。
14．用笔画线代替导线，将图中的开关、电灯接入家庭电路中。
要求：符合安全用电原则。
15．请将图中的插座连入家庭电路中，使其符合安全用电的要求。
16．小明家客厅准备安装2 盏节能灯（220V 11W），要求开关S 控制两盏灯，且每盏灯都能正常发光。
请按以上要求将图中元件用笔画线代替导线连接起来。
18．如图所示，张先生家需要在卧室插座旁加装一个壁灯。
请在图中画线代替导线将壁灯L接入电路，开关S控制壁灯L。
参考答案：1．2．3．4．5．6．7．8．9．10．11．12．13．14．15．16．17．18．。
家庭电路作图（含答案）一．作图题（共30小题）1．综合作图﹣家庭电路：如图所示家庭电路，开关S1控制吊灯L1、L2和L3，电路中还有一个带有开关S2控制的插排，插排上的指示灯L4在S2断开时不发光，两个插孔均不能提供工作电压，而在闭合S2时指示灯L4发光，两个插孔可以提供工作电压；但如果L4损坏，闭合S2时，两个插孔也能提供工作电压．用笔画线表示导线，将它们连入电路．2．房间内灯分别由入户门和床头两开关控制很方便，如图是其原理图，请将图中两只单刀双掷开关S 1、S2和一盏螺丝口灯泡L连人家庭电路，要求S1、S2都能控制灯L．3．请将图中的“光控开关”、“声控开关”、灯泡用笔画线代替导线正确连入电路，设计出只有在光线很暗且有声音时灯才亮的楼道灯自动控制电路，同时安装一个不受开关控制的三孔插座．4．如图甲所示为一个带有发光二极管的单刀双掷开关，当灯亮时二极管不发光，当夜间关灯时二极管发光可用于指示开关的位置，请你在乙图中将开关和灯正确接在家庭电路当中．5．综合作图﹣家庭电路：如图所示家庭电路，开关S1控制由3个灯泡组成的吊灯：阁楼上有一盏由“光控开关”和“声控开关”控制的电灯L1，L1只有在夜间且有声音时灯才亮，“光控开关”用“光敏”材料制成，它能在天黑时自动闭合，天亮时自动断开：“声控开关”利用“声敏”材料制成，它能在有人走动发出声音时闭合，无人走动时自动断开；电路中同时安装一个带有开关的插排，其中S2控制两孔插座、S3控制三孔插座．请用笔画线表示导线，将它们连入电路．6．根据安全用电原则，请将如图所示的各元件正确接入电路，其中开关只控制螺口灯泡，三孔插座带保险盒．7．（1）请将如图1所示元件，连接成符合安全用电要求的家庭电路．（2）如图2所示，请标出小磁针静止时的N极与S极．8．完成如图家庭电路的连接．9．声控开关在静音时处于断开状态，在接收到一定响度的声音时会自动闭合一段时间．某地下通道两端的入口处各装有一个声控开关来控制同一盏螺纹灯泡，为确保行人不管从哪端进人，灯泡都能接通电源发光．请按题意将图中的电路连接完整．10．小明常用的一个插线板，带有开关、保险丝和三孔插座．开关断开时插孔不能提供工作电压，闭合时插孔能提供工作电压；如果接入的用电器电流过大，保险丝会熔断，停止提供工作电压．根据上述现象，请在图甲中画出开关、保险丝和插孔的连接方式，并把插线板与电源线接通．11．居民楼的楼道里安装有声光控开关，天亮时光控开关自动断开，天黑时自动闭合；有人走动发出声音时，声控开关自动闭合，无人时自动断开．请将图中“声控开关”、“光控开关”、“灯泡”用笔画线代替导线正确连入电路，设计出只有夜间且有声音时灯才会亮的楼道灯自动控制电路，同时安装一个不受开关控制的三孔插座．12．将图中的开关、电灯、插座和保险丝连成家庭电路，其中开关控制电灯，插座准备接大功率电器．13．图甲是某宾馆床头柜上的开关示意图，图乙是其控制的电路，其中S1为旋转开关，单独控制台灯的通断和亮度，S2为单独控制电视插座的开关，请在图乙中将电路图连接完整，要求符合安全用电原则14．如图所示的家庭电路中，吊灯L1和L2由开关S控制，墙上有一个固定插座．请用笔画线代替导线将电路连接完整．15．在如图中，将带开关的灯泡，接大功率用电器的三孔插座正确连入电路．16．按题目要求作图，请用笔画线代替导线，将图所示的电灯、开关和插座接入家庭电路中，电灯由开关控制．17．如图所示是一种水位报警器的原理图．当水位达到金属块A时，由于普通的水是导体，衔铁被吸下．要求：当水位超标时红灯亮、电铃响，发出报警信号：正常情况下绿灯亮．请按上述要求，将图中元件连成一个水位报警器电路（a、b、c为三个接线柱，连线时不要交叉）．18．小李同学观察学校楼道里的消防应急灯，平时灯是熄的，一旦停电，两盏标有“36V”灯泡就会正常发光．请按要求连接好如图所示电路．19．如图所示，是一种温度自动报警器的组装器件，虚线框内是一只电磁继电器，其中A为电磁铁，B为衔铁，C为触点，请按控制电路和工作电路分别把实物连接起来．20．请将图中各器材和元件连成电路，要求开关S断开时，绿灯亮，红灯熄灭；开关S闭合时，红灯亮，绿灯熄灭．21．城市下水道井盖丢失导致行人坠入下水道的悲剧时有发生．为此，某同学设计了一种警示电路：在井口安装一环形灯，井盖相当于开关S；正常情况下（S闭合），灯不亮；一旦井盖丢失（S断开），灯即亮起，以警示行人．请按要求连接图．22．温度自动报警器的工作原理如图所示，在水银温度计的上方封入一段金属丝，当温度达到金属丝下端所指示的温度时，红色报警灯亮，平时绿灯亮．请根据以上要求，用笔画线代替导线，完成工作电路部分的连接．23．如图所示，请用以下器材，利用一节干电池，间接控制家庭电路的两盏灯．要求：开关S闭合时，红灯亮，绿灯灭；开关S断开时，红灯灭，绿灯亮．24．如图所示是简单的火警自动报警装置所需的电路元件．其中温控开关在温度升高到某数值时自动闭合，常温时自动断开要求：当发生火灾时红灯亮、电铃响，发出报警信号；正常情况下绿灯亮．请按上述要求．将图中元件连成一个火警报警器电路（a、b、c为三个接线柱，连线时不要交叉）．25．温度自动报警器的工作原理如图所示，在水银温度汁的上方封入一段金属丝，当温度达到金属丝下端所指示的温度时，红色报警灯亮，平时绿灯亮．请根据以上要求，用笔画线代替导线，完成工作电路部分的连接．26．将图中的电磁铁连入你设计的电路中（在虚线框内完成），要求：能改变电磁铁磁性的强弱，闭合开关后，小磁针受力静止时，其N极指向如图所示．27．如图所示，一个轻质铝环悬挂在支架上，当把条形磁铁靠近铝环时，铝环被推开，这是因为铝环相当于一个闭合回路，当条形磁铁靠近铝环时，铝环中会产生电流，通有电流的铝环相当于一个单匝通电螺线管，其磁场和条形磁铁相互作用产生斥力，根据上述现象请在图中标出铝环中电流的方向．28．如图丙所示，当开关S闭合时，螺线管与左边始终静止的磁铁互相吸引．请在图中画出螺线管的绕线．29．如图是家庭电路中空气开关的原理图，其中P为电磁铁，Q为衔铁，S是一个弹簧拉动的开关．当电路中由于用电器总功率过大或等原因导致电流过大时，电磁铁P的磁性，会把吸引过来，使衔铁转动，闸刀在弹力的作用下自动开启，切断电路，起到保险作用．30．卓玛同学在做“探究影响电磁铁磁性强弱因素”的实验，他找来了相关的实验器材，如图所示．请你将图中器材连成一个电路，使该电路既能用来做探究磁性强弱与匝数多少有关，又能用来探究与电流大小有关的实验．一．作图题（共30小题）1．2．3．4．5．6．7．8．9．10．11．12．13．14．15．16．17．18．19．20．21．22．23．24．25．26．27．．28．29．短路；衔铁．30．。
《家庭电路作图》专题训练1、如图，要求开关控制螺旋灯泡，将图中元件分别正确连接到电路中．（1）（2）2、图中虚线框内是一台灯旋钮开关的内部电路简图，通过它可控制台灯的通断和亮度．请将电路图连接完整，使其符合安全用电的原则．第2题图第3题图3、将如图所示电水壶的3条接线按照安全用电的原则对应连接到插头上。
4、科研人员制成“光控开关”（能在天黑时自动闭合，天亮时自动断开）和“声控开关”（能在有声音发出时自动闭合，无声时自动断开）．请将图1中的光控开关、声控开关、灯泡用笔画线代替导线正确连入电路，设计出只有在天黑且有声音时灯才亮的自动控制安全电路，并同时安装一个不受开关控制的三孔插座．第4题图第5题图5、随着生活水平的提高，人们对卫生间里空气质量的要求越来越高。
为了保证空气流通，小刚家的卫生间安装了换气扇，且换气扇与电灯由同一个开关控制，闭合开关时，换气扇和电灯同时工作。
6、图甲是某宾馆的房卡，它相当于一个开关．只有房卡插入卡槽里，房间内的灯和插座才能工作．图乙是房间内已经连好的部分电路图，S1是房卡开关，S2是控制灯L的开关．为使灯和插座正常工作，请将图乙中的电路图补充完整．第6题图第7题图7、小亮发现教室中一个开关可以同时控制两盏额定电压为 220V 的灯，并且这两盏灯能正常发光，请你在图中画出电路的正确连接情况。
8、图甲是某宾馆床头柜上的开关示意图，图乙是其控制的电路，其中S1为旋钮开关，单独控制台灯的通断和亮度；S2为单独控制电视插座的开关．请在图乙中将电路图连接完整，要求符合安全用电9、图甲所示是家庭中常用的一种插线板。
小宇同学在使用中发现：开关断开时指示灯不亮，插孔不能提供工作电压；开关闭合时指示灯亮，插孔能提供工作电压；如果指示灯损坏，开关闭合时插孔也能提供工作电压。
根据以上描述，请在图乙中画出开关、指示灯和插孔的连接方式，并把接线板与电源线接通。
第9题图第10题图10、投影仪灯泡功率很大，所以需要风扇散热，使用后，应先关闭灯泡L，再关闭风扇M；请用笔画线表示导线在如图中把电路连接完整，要求实现：先断开开关S1，灯泡熄灭，风扇继续转动，再断开开关S2，风扇才停止转动：若只闭合开关S1，灯泡不亮。
一、初中物理家庭电路故障的分析问题1．如图所示为某家庭部分电路示意图。
在三孔插座上刚插上电热烧水壶(开关未闭合)的插头时，保险丝e熔断，家中其他用电器都正常工作。
以下叙述正确的是（）A．造成该故障的原因可能是电热烧水壶开关被短路了B．保险丝熔断后，应立即更换新保险丝，恢复供电C．保险丝e熔断后，用测电笔测试两孔插座的左右两孔，只有测右孔时氖管发光D．在选择保险丝的规格时(以保险丝e为例)，保险丝e熔断所需的电流应小于空调的额定电流【答案】C【解析】【分析】【详解】A．在三孔插座上刚插上电热烧水壶(开关未闭合)的插头时，保险丝e熔断，说明与空调相连的线路被短路或空调的功率过大，或者保险丝的额定电流过小，故A错误；B．保险丝熔断后，应查明保险丝熔断的原因，故障修复后再更换新保险丝，恢复供电，故B错误；C．空调和两孔插座是并联的，能独立工作，互不影响，保险丝e熔断后，空调不能工作，对两孔插座没有影响，再根据左零右火的原则，则只有测右孔时氖管发光，故C正确；D．在选择保险丝的规格时(以保险丝e为例)，保险丝e熔断所需的电流应略大于空调的额定电流，故D错误。
故选C。
2．如图所示的家庭电路，当闭合开关时，发现电灯不亮。
若原因是图中打“x”的位置发生了断路。
则在开关闭台的情况下，用测电笔测试电路中A点时，测电笔氖管________（选填“会“或“不会”）发光。
【答案】会【解析】【分析】【详解】如果开关闭合后，灯不亮，经检查，是图中打“x”的位置发生了断路，则A点通过灯泡、开关与火线连通，A点与零线之间断开，即A点也带电，故A点会使氖管发光。
3．如图所示为一盏台灯的电路示意图，当把台灯接入电路时，为了安全，应将台灯插头的_______(选填“C”或“D”)插脚接火线，该灯泡正常工作一段时间后，灯丝热得发红，而与之相连的导线却几乎不发热，这说明电流通过导体时产生的热量与________有关．若闭合S该灯泡不能发光且电路中的空气开关跳闸，则电路故障可能是灯泡___________ ．【答案】D 电阻短路【解析】【分析】家庭电路中，开关与火线连接，通过焦耳定律分析电路电热，电路中不能接入大功率用电器，不能出现短路情况。
?家庭(jiātíng)电路作图?一、作图题1.如下图为带开关的插座，局部电路已接好，请你用笔画线代替导线将电路补画完好。
2.把图中的三孔插座、灯泡与控灯泡的开关接到电路的火线和零线上。
3.如图a是某款带LED指示灯的开关。
现用该开关控制一个“〞的节能灯，：开关断开时，LED指示灯不亮，节能灯不工作；开关闭合时，LED指示灯亮，节能灯正常工作；假设LED指示灯损坏，节能灯仍能在开关闭合时正常工作。
请在图b中画出符合题目和平安用电要求的电路。
4.5.图甲是家庭中常用的一种插线板。
使用中发现：开关断开时指示灯不亮，插孔不能提供(tígōng)工作电压；开关闭合时指示灯亮，插孔能提供工作电压：假如指示灯损坏，开关闭合时插孔也能提供工作电压。
根据以上描绘，请在图乙中画出开关、指示灯和插孔的连接方式。
6.如下图，是家庭电路的一局部，请把白炽灯和开关连入家庭电路。
7.8.如图，要求开关控制螺旋灯泡，将图中元件分别正确连接到电路中。
9.将图中各元件正确接入电路，其中开关只控制电灯，三孔插座带保险盒10.为家庭(jiātíng)电路示意图，请根据平安用电原那么将该电路连接完成。
11.12.图甲是家庭电路中常用的一个由两孔插座、三孔插座和开关组合而成的元件。
图乙方框内是其内部示意图，“〞代表接线柱。
请将图乙电路连接完好。
要求：符合平安用电原那么，开关只控制灯泡，方框内导线只允许13.连在接线柱上。
14.15.按照平安用电的原那么，连接(liánjiē)如图电路图，要求开关能控制灯泡．16.17.按要求作图：如图，请将两孔插座正确接入家庭电路中。
18.19.20.21.22.23.24.在图中虚线框内分别画出开关和电灯的元件符号，并画出三孔插座a孔的正确接线，使电路符合平安用电的要求。
25.如下(rúxià)图，是目前比拟通用的插座上面是两孔，下面是三孔的示意图，还有一个由拉线开关控制的白炽电灯。
一、初中物理家庭电路故障的分析问题1．如图所示，闭合开关S后，发现电灯L不亮，且保险丝没有熔断．用试电笔测试灯头的两端C、D，发现这两处都能使试电笔的氖管发光，再用试电笔测试B处氖管不发光．若电路中只有一处故障，则（）A．AC段某处断路B．BD段某处断路C．电灯L断路D．电灯L短路【答案】B【解析】【分析】【详解】AC段某处断路时，则试电笔接触D点时，氖管不发光，故A错误；BD段某处断路，则试电笔接触CD点时，氖管发光，接触B点时不发光，故B正确；电灯L断路，则试电笔接触D点时，氖管不发光，故C错误；D、电灯L短路，则电源短路，电路中电流过大，保险丝会熔断，与题意不符，故D错误；故应选B。
2．图是某家庭电路的一部分，下列说法正确的是( )A．电冰箱接入三孔插座后其外壳与零线相连B．保险丝烧断后可用铜丝代替C．闭合开关 S 时，电灯不亮，保险丝未烧断，可能是电灯短路D．断开开关 S 时，用试电笔接触 A 点氖管发光，接触 B 点时氖管不会发光【答案】D【解析】【详解】A．电冰箱接入三孔插座后其外壳是与地线相连，A错误；B．保险丝烧断后不可用铜丝代替，B错误；C．闭合开关S时，电灯不亮，保险丝未烧断，不可能是电灯短路，否则保险丝会烧断，C 错误；D．断开开关S时，用试电笔接触A点(火线)时，火线带电，所以氖管发光，但接触B点(与火线断开不带电)时，氖管不会发光，D正确。
3．下列关于生活用电常识，正确的是（）A．发现有人触电时，应立即用手将触电者拉开B．控制电灯的开关应该接在火线和灯泡之间C．空气开关跳闸，一定是电路中用电器的总功率过大D．正常使用测电笔检测线路时，没有电流通过人体【答案】B【解析】【分析】【详解】A．发现有人触电应该先切断电源，不能直接用手拉开，否则施救者也会触电。
故A错误；B．为了安全，开关要接在火线上，这样在断开开关之后，接触灯泡就不会有触电危险了。
故B正确；C．家庭电路空气开关跳闸，可能是发生的短路，也可能是总功率过大。
专题09 家庭电路的作图题生活用电作图问题的基础知识1.家庭电路的组成部分：进户线→电能表→总开关→保险丝→用电器。
2.家庭电路的连接：各种用电器是并联接入电路的，插座与灯座是并联的，控制各用电器工作的开关与用电器是串联的。
3.家庭电路各部分的作用（1）低压供电线:家庭电路有两条进户线，是从低压输电线上引下来的，一根叫火线，另一根叫零线，它们之间有220V的电压。
测电笔——用来辨别火线和零线。
注意：测电笔接触火线时，如果观察不到氖管发光，则产生这种现象的原因可能是：①测电笔氖管已坏；②手没有接触笔尾金属体；③火线断了，若在检修电路时，发现灯泡不亮，火线、零线都能使测电笔发光，可能的原因是：火线完好，零线处有开路，被测段零线通过用电器和火线构成通路。
（2）电能表：安装在家庭电路的干路上，测量用户消耗的电能（电功）的仪表，电路使用时P实应不大于电能表额定功率P额。
即P实≤U额I额。
（3）闸刀（空气开关）：总闸刀开关装在干路上，控制整个电路的通断，以便检测电路和更换设备。
（4）保险丝：保险丝是由电阻率大、熔点低的铅锑合金制成，当过大的电流通过时，保险丝产生较多的热量使它的温度达到熔点，于是保险丝熔断，自动切断电路。
起到保护电路的作用。
不能用较粗的保险丝或铁丝、铜丝、铝丝等代替。
因为这些导线的电阻小，产生的热量少，而且铜丝的熔点高，不易熔断。
（5）插座：并联在家庭电路中，如图所示，具体接线情况：说明：1接火线； 2接零线； 3接地线； 4接用电器的金属外壳； 5接用电部分的线路。
把三脚插头插在三孔插座里，在把用电部分连入电路的同时，也把用电器的金属外壳与大地连接起来，防止了外壳带电引起的触电事故。
（6）用电器、开关开关和用电器串联，控制用电器，如果开关短路，用电器会一直工作，开关不能控制，但不会烧断干路上的保险丝。
根据安全用电原则连接电路，每个开关都可以单独控制灯。
【例题1】（2019吉林）请在下图中用笔画线代替导线，将电灯、开关接入家庭电路中；【例题2】（2020山东青岛）教室中有一台空调和多盏标有“220V 18W”的电灯，其中黑板前方的电灯L1和L2由一个开关S单独控制，如图所示。
(1)请用笔画线表示导线，将电灯L1、L2和开关S接入电路中，使两灯都能正常发光（）。
(2)当打开空调时，空气开关“跳闸”。
出现这种现象的原因可能是______。
1．（2019四川达州）用笔画线代替导线，将图中的拉线开关、电灯、熔断器和插座接入家庭电路中。
要求：符合安全用电原则；熔断器控制插座；拉线开关控制电灯。
2．（2019湖南彬州）请用笔画线表示导线，将图中的电灯和开关正确接入家庭电路。
3．（2019福建）如图是部分照明电路。
用笔画线代替导线，将开关和电灯接入照明电路。
4.（2020湖南岳阳）请用笔画线代替导线，按安全用电要求将开关、灯泡接入家庭电路中（开关控制灯泡）。
5．（2020四川遂宁）根据安全用电原则将图中的灯泡和开关连入照明电路。
6.（2020湖北咸宁）如图乙所示，楼梯有一电灯受控于两个开关，光线较暗且有声响时灯才亮｡其中“光控开关”在光线较暗时自动闭合，“声控开关”在有声响时自动闭合，请用铅笔画线代替导线把元件连在电路中｡7.（2020四川广安）请将灯泡按照安全用电的要求接入家庭电路中｡8．（2020苏州）按照要求作图：如图甲，请把节能灯正确接人到家庭电路中。
9.（2020四川自贡市）生活中有一种插线板，在使用中发现：插线板上的指示灯在开关断开时不发光，插孔不能提供工作电压；而在开关闭合时指示灯发光，插孔可以提供工作电压；如果指示灯损坏，开关闭合时插孔也能提供工作电压。
根据上述现象，请在图中画出开关、指示灯、电阻和插孔的连接方式，并与电源线接通。
10.（2020四川南充）请画出用开关控制灯泡的电路。
11. （2020山东东营）请用笔画线代替导线，将如图中的电灯、开关和插座（插座准备接大功率用电器）接入家庭电路中．（）12.由于在疫情期间，小明和家人都在家中，用电比较多，经常开了很多用电器导致跳闸，所以小明想研究家庭电路中的结构，如图所示，请用笔画线代替导线，将图中的拉线开关、电灯、熔断器和插座接入家庭电路中。
要求：符合安全用电原则；熔断器控制插座；拉线开关控制电灯。
13．（2019四川达州）用笔画线代替导线，将图中的拉线开关、电灯、熔断器和插座接入家庭电路中。
要求：符合安全用电原则；熔断器控制插座；拉线开关控制电灯。
14．（2019湖南彬州）请用笔画线表示导线，将图中的电灯和开关正确接入家庭电路。
15.用笔画线代替导线，将图中的拉线开关、电灯、熔断器和插座接入家庭电路中。
要求：符合安全用电原则；熔断器控制插座；拉线开关控制电灯。
16.请用笔画线表示导线，将图中的电灯、开关和插座正确接入家庭电路中。
17.按题目要求完成如图：如图，用笔画线代替导线，正确连接家庭电路。
18.根据安全用电原则，将图中开关、两只“220V60W”电灯连在家庭电路中，要求开关同时控制两灯，且能正常发光。
19.如图，要求开关控制螺旋灯泡，将图中元件分别正确连接到电路中。
专题09 家庭电路的作图题生活用电作图问题的基础知识1.家庭电路的组成部分：进户线→电能表→总开关→保险丝→用电器。
2.家庭电路的连接：各种用电器是并联接入电路的，插座与灯座是并联的，控制各用电器工作的开关与用电器是串联的。
3.家庭电路各部分的作用（1）低压供电线:家庭电路有两条进户线，是从低压输电线上引下来的，一根叫火线，另一根叫零线，它们之间有220V的电压。
测电笔——用来辨别火线和零线。
注意：测电笔接触火线时，如果观察不到氖管发光，则产生这种现象的原因可能是：①测电笔氖管已坏；②手没有接触笔尾金属体；③火线断了，若在检修电路时，发现灯泡不亮，火线、零线都能使测电笔发光，可能的原因是：火线完好，零线处有开路，被测段零线通过用电器和火线构成通路。
（2）电能表：安装在家庭电路的干路上，测量用户消耗的电能（电功）的仪表，电路使用时P实应不大于电能表额定功率P额。
即P实≤U额I额。
（3）闸刀（空气开关）：总闸刀开关装在干路上，控制整个电路的通断，以便检测电路和更换设备。
（4）保险丝：保险丝是由电阻率大、熔点低的铅锑合金制成，当过大的电流通过时，保险丝产生较多的热量使它的温度达到熔点，于是保险丝熔断，自动切断电路。
起到保护电路的作用。
不能用较粗的保险丝或铁丝、铜丝、铝丝等代替。
因为这些导线的电阻小，产生的热量少，而且铜丝的熔点高，不易熔断。
（5）插座：并联在家庭电路中，如图所示，具体接线情况：说明：1接火线； 2接零线； 3接地线； 4接用电器的金属外壳； 5接用电部分的线路。
把三脚插头插在三孔插座里，在把用电部分连入电路的同时，也把用电器的金属外壳与大地连接起来，防止了外壳带电引起的触电事故。
（6）用电器、开关开关和用电器串联，控制用电器，如果开关短路，用电器会一直工作，开关不能控制，但不会烧断干路上的保险丝。
根据安全用电原则连接电路，每个开关都可以单独控制灯。
【例题1】（2019吉林）请在下图中用笔画线代替导线，将电灯、开关接入家庭电路中；【答案】如图所示。
【解析】在家庭电路中，为了安全，开关一定要接在灯泡和火线之间；火线要接在灯泡的尾部，这样人体不容易接触到。
从火线上接线，首先经过开关，然后接在灯泡的尾部，最后从灯泡螺旋套上的引线接零线。
【例题2】（2020山东青岛）教室中有一台空调和多盏标有“220V 18W”的电灯，其中黑板前方的电灯L1和L2由一个开关S单独控制，如图所示。
(1)请用笔画线表示导线，将电灯L1、L2和开关S接入电路中，使两灯都能正常发光（）。
(2)当打开空调时，空气开关“跳闸”。
出现这种现象的原因可能是______。
【答案】 (1)如图所示。
(2). 用电器总功率过大【解析】(1)教室的电灯之间互不影响是并联的，且电灯L1和L2由一个开关S单独控制，为了电路安全，控制电灯的开关接在火线一侧。
(2)当电路电流过大时，为保护电路，空气开关跳闸，造成电路电流过大的原因可能是电路某处短路或者用电器总功率过大；当打开空调时，空气开关“跳闸”，出现这种现象的原因可能是电路用电器总功率过大。
1．（2019四川达州）用笔画线代替导线，将图中的拉线开关、电灯、熔断器和插座接入家庭电路中。
要求：符合安全用电原则；熔断器控制插座；拉线开关控制电灯。
【答案】如图所示：【解析】（1）灯泡接法：开关接在灯和火线之间，零线直接与灯泡的螺旋套相连：（2）安装三孔插座的原则，左孔接零线，中间插孔与地线相连，右孔接火线，保险丝要接在火线上。
2．（2019湖南彬州）请用笔画线表示导线，将图中的电灯和开关正确接入家庭电路。
【答案】如图所示：【解析】根据安全用电的要求，火线首先进入开关，然后进入灯泡顶端的金属点，零线直接接在灯泡的螺旋套上。
3．（2019福建）如图是部分照明电路。
用笔画线代替导线，将开关和电灯接入照明电路。
【答案】如图所示。
【解析】火线首先过开关才能进灯泡顶端的金属点，零线直接进灯泡的螺丝口，这样在开关断开时，能切断火线，保证此时灯泡不带电。
4.（2020湖南岳阳）请用笔画线代替导线，按安全用电要求将开关、灯泡接入家庭电路中（开关控制灯泡）。
【答案】【解析】根据安全用电原则可知，开关一端接火线，另一端接灯泡的顶端，螺旋套接零线。
5．（2020四川遂宁）根据安全用电原则将图中的灯泡和开关连入照明电路。
【答案】如图所示【解析】灯泡接法：火线进入开关，再进入灯泡顶端的金属点，零线直接接入灯泡的螺旋套，这样在断开开关能切断火线，接触灯泡不会发生触电事故。
既能控制灯泡，又能更安全。
6.（2020湖北咸宁）如图乙所示，楼梯有一电灯受控于两个开关，光线较暗且有声响时灯才亮｡其中“光控开关”在光线较暗时自动闭合，“声控开关”在有声响时自动闭合，请用铅笔画线代替导线把元件连在电路中｡【答案】【解析】“光控开关”在光线较暗时自动闭合，“声控开关”在有声响时自动闭合，光线较暗且有声响时灯才亮，则灯泡与两个开关串联.7.（2020四川广安）请将灯泡按照安全用电的要求接入家庭电路中｡【答案】【解析】家庭电路中电灯的接法：开关接在火线与灯之间，灯接在零线与开关之间.8．（2020苏州）按照要求作图：如图甲，请把节能灯正确接人到家庭电路中。
【答案】如图所示.【解析】灯泡接法：火线先进入开关，再进入灯泡顶端的金属点，零线直接接入灯泡的螺旋套.9.（2020四川自贡市）生活中有一种插线板，在使用中发现：插线板上的指示灯在开关断开时不发光，插孔不能提供工作电压；而在开关闭合时指示灯发光，插孔可以提供工作电压；如果指示灯损坏，开关闭合时插孔也能提供工作电压。
