八年级物理家庭电路

家庭电路初中物理
家庭电路是初中物理中的一个重要内容。

以下是有关家庭电路的一些基本知识点：
1. 家庭电路通常由电源、开关、负载和导线组成。

电源可以是电池或电力公司提供的电源。

开关用于控制电路的通断。

负载是电路中的用电设备，如灯泡、电视机等。

导线用于连接各个元件，常用的导线材料有铜和铝。

2. 家庭电路中常用的电路连接方式有两种：并联和串联。

在并联连接中，各个负载并行连接在一起，它们之间的电压相同，而电流可以分流。

在串联连接中，各个负载依次串联连接，它们之间的电流相同，而电压可以分压。

3. 家庭电路中的负载通常通过开关控制。

当开关关闭时，电路断开，负载不通电；当开关打开时，电路闭合，负载通电。

4. 家庭电路中的安全问题需要引起关注。

使用家居电器时，应注意遵循正确的用电规范，如不过载使用插座、不在潮湿环境下使用电器等。

此外，家庭电路中常配备有保险丝或漏电保护器，用以提供过载和漏电保护。

这些是关于家庭电路的一些基本概念，希望有所帮助。

初中物理家庭电路知识点归纳总结家庭电路对于现代人来说是一个十分常见的概念。

我们的家庭中的电视、冰箱、洗衣机等电器设备都依赖于电路供电。

因此，了解家庭电路的基本知识对我们日常生活中的用电安全至关重要。

本文将对初中物理课程中涉及的家庭电路知识点进行归纳总结。

一、电路的基本概念1. 电路的定义：电路是指电流在电器设备中的一条完整路径。

2. 电路的组成部分：电源、导体和负载。

电源提供电流，导体传导电流，负载消耗电流的能量。

3. 闭合电路与断开电路：闭合电路是指电流能够流通的电路，断开电路是指电流无法流通的电路。

二、电流与电压1. 电流的定义：电流是指电荷通过导体的量度，单位是安培（A）。

2. 电流的表达式与测量：电流的表达式为I = Q / t，其中I表示电流，Q表示通过导体的电荷量，t表示通过导体的时间。

电流可以通过电流表来测量。

3. 电压的定义：电压是指电流在电路中流动时所具有的能量，单位是伏特（V）。

4. 电压的表达式与测量：电压的表达式为V = W / Q，其中V表示电压，W表示电路中的电能，Q表示通过电路的电荷量。

电压可以通过电压表来测量。

三、串联电路与并联电路1. 串联电路：串联电路是指电流依次通过电器设备的电路。

在串联电路中，电流保持不变，电压分配不均。

2. 并联电路：并联电路是指电流分别通过电器设备的电路。

在并联电路中，电流分配不均，电压保持不变。

四、电阻与电阻率1. 电阻的定义：电阻是指阻碍电流通过导体的程度，单位是欧姆（Ω）。

2. 电阻的表达式与计算：电阻的表达式为R = V / I，其中R表示电阻，V表示电压，I表示电流。

电阻可以通过电阻计进行测量。

3. 电阻率的定义：电阻率是指单位长度和单位截面积的物质导体的电阻。

4. 电阻率的影响因素：温度和材料类型是影响电阻率的重要因素。

五、安全用电知识1. 安全用电的原则：安全用电应遵循“用电有度、防范电击、杜绝火灾、确保泄漏电流及时得到保护”的原则。

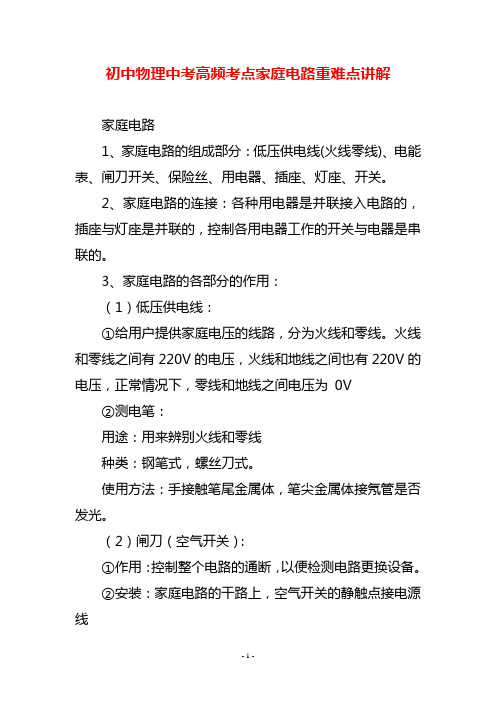

初中物理中考高频考点家庭电路重难点讲解家庭电路1、家庭电路的组成部分：低压供电线(火线零线)、电能表、闸刀开关、保险丝、用电器、插座、灯座、开关。

2、家庭电路的连接：各种用电器是并联接入电路的，插座与灯座是并联的，控制各用电器工作的开关与电器是串联的。

3、家庭电路的各部分的作用：（1）低压供电线：①给用户提供家庭电压的线路，分为火线和零线。

火线和零线之间有220V的电压，火线和地线之间也有220V的电压，正常情况下，零线和地线之间电压为0V②测电笔：用途：用来辨别火线和零线种类：钢笔式，螺丝刀式。

使用方法：手接触笔尾金属体，笔尖金属体接氖管是否发光。

（2）闸刀（空气开关）：①作用：控制整个电路的通断，以便检测电路更换设备。

②安装：家庭电路的干路上，空气开关的静触点接电源线（3）保险盒：材料：保险丝是由电阻率大、熔点较低的铅锑合金制成保险原理：当过大的电流通过时，保险丝产生较多的热量使它的温度达到熔点，于是保险丝熔断，自动切断电路，起到保险作用。

连接：与所保护的电路串联，且一般只接在火线上选择：保险丝的额定电流等于或稍大于家庭电路的最大工作电流。

规格：越粗额定电流越大。

注意：不能用较粗的保险丝或铁丝、铜丝、铝丝等代替。

因为铜丝的电阻小，产生的热量少，铜的熔点高，不易熔断。

电流过大原因：1、原因：发生短路、用电器总功率过大。

2、家庭电路保险丝烧断的原因：发生短路、用电器功率过大、选择了额定电流过小的保险丝。

1. 将一个灯座与一个开关串联后接入照明电路中，发现开关无论是闭合还是断开，灯座上的灯泡总是亮的．产生这种现象的原因可能是（）A．火线直接连入了灯座B．开关内的导线接头松脱C．开关内两根导线的接头相互接触D．灯座内两根导线的接头相互接触分析闭合或断开开关后发现灯泡均发光，说明电路是始终接通的．【解析】开关和灯座串联，无论开关闭合还是断开，灯座上的灯泡总是亮着，说明开关已经无法断开电路，一定是开关内两根导线的接头相互接触．故选：C2.如图，闭和开关S，发现灯不亮且熔丝未烧断，用试电笔在A、B、C、D测试，发现ACD都能使氖管发光，只有B点氖管不发光，则故障是（）A．火线和零线短路B．电灯L短路C．电线AC段某处断开D．电线BD段某处断开分析解决此题要知道保险丝没有熔断，说明没有发生电流过大的情况；测量火线氖管发光，证明进户火线正常；测量零线不发光，说明零线也正常．【解析】A、在测火线A时氖管能发光说明火线正常，不符合题意；B、如果灯泡被短路，则电路中电流过大会把保险丝烧断，而题目中保险丝没有问题，不符合题意；C、如果A、C处有断路，则用氖管测D点时不会发光，不符合题意；D、由以上分析可知，A至D处都没有问题，所以问题一定是在电线BD段；当用测电笔测B时不发光，说明B处没有与D处相连通，所以有BD段某处断路，符合题意．故选D．3.明明晚上做作业，把台灯插头插在书桌边的插座上，闭合台灯开关，发现台灯不亮，但家中其他用电器，如灯泡仍正常工作（电路如图所示）．将台灯插头从插座上拔下后，他用试电笔分别插入插座两孔中，结果发现试电笔的氖管都不发光．则故障原因（）。

初中物理教案设计：家庭电路人在身处逆境时，适应环境的能力实在惊人。

人可以忍受不幸，也可以战胜不幸，因为人有着惊人的潜力，只要立志发挥它，就肯定能渡过难关。

下面是为您推举初中物理教案设计：家庭电路。

一、教学目标学问目标1.理解、把握家庭电路的组成.2.懂得火线、零线的概念.3.理解保险丝的作用.4.了解插座及家用电器的接地.5.了解测电笔的构造及使用方法.能力目标会解决有关家庭电路的简洁问题.情感目标树立理论联系实际的思想.教学建议教材分析本节课主要阐述家庭电路的组成，各个组成部分是什么，起什么作用，它们是怎样连接在一起的.教材介绍了家庭电路的组成及各部分的作用.教材首先运用学生已有的串、并联电路的学问，依据家庭电路的特点.指出在家庭电路中，全部的用电器都是并联接入电路的.然后给出家庭电路图和各组成部分的实物图，介绍了什么是零线和火线，使学生认识家庭电路.再分别介绍电能表、保险丝、插座的作用、连接方法和使用留意事项.关于电能表，说明了其作用和规格.保险丝与生活用电联系很紧密，对其原理教材作了说明.教材具体说明了三孔插座和三脚插头的作用，以及家用电器的金属外壳为什么要接地的道理，使得教材与生活的联系更为紧密.教材最终介绍了用测电笔区分火线与零线的方法，符合生活实际需要，也为第三节安全用电学问做了必要的学问预备.本节的另一个难点是虽然学生对家庭电路有肯定的了解，但家庭电路与生活实际联系十分紧密，应把培育学生应用物理理论学问解决实际问题的能力作为重点教授给学生.同时也由于如今施工日益注重美观，所以家庭电路中的很多线路都埋在墙内，讲解起来可观看性差，应努力让学生将理论与实际相结合起来.教学建议本节课教学内容可以主要实行问答形式教授，通过提问引起学生对身边熟识的事情的思索，激发学习兴趣，讲解时幸免理论化，要求到达理论联系实际的目的，让学生体会到物理学问的确可以解决实际问题.1.家庭电路的组成，教学时应先演示示教板，让学生观看任何一个家用电器的通断都不影响其他用电器.或者可以依次通断教室内的各盏电灯，看它对其他电灯有无影响.然后可提问学生：家庭电路中各用电器是并联的还是串联的?这样连接有什么好处?2.在讲解并描述电能表时，应让学生观看表盘上的铭牌，从而计算出电能表同意安装的家用电器的最大功率.并举出数字实例让学生分析很多大功率用电器同时使用，电能表是否能安全工作?这样可以使学生获得较深刻的印象.3.保险丝的作用和原理在本节课里是重点内容.可以从以下几个方面讲解.〔1〕保险丝的作用，在电路中的电流增大而超过线路设计的同意值前，能马上自动切断电路，串联在电路中的保险丝就可以起到这种自动切断电路的作用.以保证电路的安全，幸免发生事故.〔2〕保险丝为什么能在电路中的电流过大时，自动切断电路呢?这是因为选做保险丝的材料必需具备两个条件：①电阻率大.这样电流通过保险丝时发热多，温度能快速上升；②熔点低.电流过大，温度上升到熔点时能准时熔断，使电路切断.〔3〕保险丝的实际应用，这里可以简要说明，保险丝越粗，熔断的电流就越大；实际中应依据电路设计的安全电流，选择合适的保险丝.〔4〕保险丝熔断试验，为了使学生对保险丝的作用获得具体的感性认识，可利用示教板演示保险丝的作用.4.插座的作用是本节的又一要点时，演示家用电器是怎样插到插座上的.三孔插座和三脚插头的作用及家电的金属外壳接地的问题，应当用实物、挂图或幻灯投影片予以具体说明，使学生认识电冰箱、洗衣机等具有金属外壳的电器，为什么其电源插头必需使用三脚插头.二、教学设计示例家庭电路〔一〕提问引入：〔1〕大家可能有过这样的经受：冬天家里开着电暖器，微波炉也正在工作，突然冰箱启动制冷，结果家里全部电器一下子都停止了工作.有时当你打开台灯预备做功课时，灯泡闪了几下便灭了，但其它电器却仍能正常工作.为什么有时全部电器一起停止工作，而有时某个电器坏了却不影响其它电器的工作呢?〔2〕假如你家中全部的电源插孔都被占满了，但又添置了新电器，怎样做才能使新电器也能工作起来?若能精确回答上述问题，则需要知道我们家庭电路的组成.〔二〕新课教学过程演示家庭电路组成板.〔1〕进户线.进户线有两极，如图1中所示A和B.其中一根是火线，一根是零线，家庭电路中的零线一般是接地的，因此零线与大地〔地线〕之间不存在电压；但火线与零线之间存在220V电压，只是一会儿电流由火线经用电器流入零线，一会儿电流又由零线经用电器流入火线，如此按肯定频率改变，即我们家庭电路使用的是沟通电.为了保证某个电器发生故障后不影响其它电器的工作，各个电器都应是一端接在火线上，另一端接在零线上，即这些电器之间是并联关系，一个支路发生故障其它支路仍能工作，所以台灯坏了，并不会影响电视机等其它电器的工作.〔2〕保险丝〔如图1中的D〕.提问：如今生活水平日益提高，越来越多的人有能力购置各种电器，但我们能否无限制地增加家用电器呢?讲解：由于各个电器是并联的，同时使用的电器越多，干路〔即进户的火线和零线〕上的电流就越大.但进户线是有肯定规格的，只能同意某个值以下的电流通过，若通过的电流超过此值，就会使电线过热，有可能引发火灾，造成生命财产的危急.在火线和零线上分别串入两根保险丝，就可以在电流超过进户线的同意值时，保险丝自动熔断，切断干路电流，使全部电器停止工作，幸免发生火灾，同时提示用户：你目前同时使用的电器过多了，由此可见，我们在使用电器时肯定要留意干路电流的同意值，不能无限制增加同时工作的电器数量.提问：保险丝是怎样对电路起到爱护作用的?讲解：保险丝是用电阻率比较大、熔点比较低的铅锑合金做成的.当干路电流过大时，保险丝发热很快，温度急速上升，到达其熔点时，保险丝熔断，干路就成为断路，支路上一切电器都停止工作.因此在供电正常状况下，家中全部电器同时停止工作，往往意味着保险丝熔断了.有些用户为了自家用电方便，私自将保险丝换成粗的〔同意通过的电流大〕或干脆换成铁丝或铜丝，这样使用大功率电器时，保险丝就不会断了.但这种做法引起的后果是极其危急的，曾经就有这样的事例；干路中电流大到已使火线和零线成为两条火龙，并且沿着各个支路扩散开去，而保险丝却平稳无恙，根本没有切断电源，起到保险的作用.〔3〕插座〔见图1中的E〕提问：既然各个电器都是并联在火线与零线之间，我们怎样才能将电器并联上去呢?在我们房间的墙壁上往往有电源插孔〔可看教室中的实物〕这就是插座〔如图2中的甲和乙〕.插座的每个孔中都有金属片，若插孔是两个孔的，那么其中一个孔中的金属片连接火线，另一个孔中的金属片连零线.当电器的插头插入插座时，插头的金属片与插座的金属片相接触，电器就通上电了.对于三孔插座〔如图2中的乙〕，一般孔"2'接火线，孔"3'接零线，孔"1'接地，为什么要设计这样的插座呢?我们家中的洗衣机、饮水机等电器的外壳原来是与火线绝缘的，但假如天长日久绝缘被破坏，外壳就会与火线相连，人站在地上，人与外壳间会存在电压，此时一触外壳便会触电.若将电器外壳与地线相连，人与外壳间没电压，就安全了.由于上述缘由，这种电器的插头是三脚的〔如图2中的丙〕，最上方的一脚接电器外壳，此脚插入插座的孔"1'，外壳便与地线相连了.假如多个电器都要用同一个插座，就必需用插座板了〔出示实物插座板〕，这样可以解决多个用电器的用电问题.观看打开的插座板，提问：①插座板中哪些地方是导电的、哪些地方是绝缘的?②怎样安装插座板?③安装插座板时肯定要留意什么问题?〔两根导电的弹簧片间必需绝缘〕④插座板外壳上的数字有什么意义?〔4〕照明线路〔如图1中的F〕①让学生观看线路的接法，提问：为什么要这样连接?灯和开关的位置能否互换?要求学生通过商量明确：灯与开关互换后，即使开关断开，灯也与火线相连，与站在地上的人之间存在电压，人若触摸电的产绝缘处便会发生危急.②让学生课后观看螺口灯与卡口灯的灯泡及灯座，分析它们的工作电路，并说明哪种更安全些?〔5〕电能表〔如图1中的C〕提问：①电能表能否安装在图1的"E'和"F'之间?②某电能表上标有"220V，10A'字样，这是什么意思?③电能表上的"1500r/kWh'字样表示什么意思?要求学生明确：该字样说明用户用电能1度时，此电能表的转盘会转1500转.例题某电器单独工作30分钟的过程中，该电能表的转盘转了500转，则该电器的功率应为多少?可否依据此题设计一个测未知功率电器额定功率的方案?需测哪些数据?〔6〕测电笔.讲解：在连接家庭电路时，首先应区分零线和火线.我们可以用测电笔来完成这项工作.测电笔的构造如图3所示：由金属笔尖、大电阻、氖管和笔尾金属体依次相连而成.在使用测电笔时，用手捏住笔尾金属体，将笔尖接触进户线，若碰到的是火线，则氖管发光.这是因为火线与人所站的大地之间存在电压，而大电阻和氖管的电阻比人体电阻大许多，所以大部分电压加在了大电阻和氖管上，使氖管发光.若笔尖接触的是零线，氖管就不会发光.测电笔分为高压测电笔和低压测电笔，一般一千伏以上的电压称为高压，我们家庭电路的电压属于低压.千万不要用低压测电笔去测高压火线，因为此时人体按比例分得的电压会超过人体所能承受的安全电压.探究活动【课题】探究生活用电中的接地方法【组织形式】个人和学习小组【活动方式】1.制定子课题.三相插座如何接地地线的接地方法2.图书馆、互联网查找资料3.小组商量总结家庭电路一、教学目标学问目标1.知道电流的热效应.2.理解焦耳定律的内容、公式、单位及其运用.能力目标知道科学讨论方法常用的方法等效替代法和操纵变量法在本节试验中的运用方法.情感目标通过对焦耳生平的介绍培育学生喜爱科学，勇于克服困难的信念.教学建议教材分析教材从试验出发定性讨论了电热与电流、电阻和时间的关系，这样做的好处是表达物理讨论问题的方法，在试验过程中学生能更好地体会的一些科学讨论的方法，幸免了一开始就从理论上推导给学生造成理解的困难和对纯电阻电路的理解的困难.在试验基础上再去推导学生更信服.同时启发学生从试验和理论两方面学习物理学问.做好试验是本节课的关键.教法建议本节课题主题突出，就是讨论电热问题.可以从电流通过导体产生热量入手，可以举例也可以让学生通过试验亲身体验.然后进入定性试验.对焦耳定律内容的讲解应留意学生对电流平方成正比不易理解，可以通过一些简洁的数据关心他们理解.推导中应留意条件的交代.定律内容清晰后，反过来解决课本中在课前的问题.二、教学设计方案提问：〔1〕灯泡发光一段时间后，用手触摸灯泡，有什么感觉?为什么?〔2〕电风扇使用一段时间后，用手触摸电动机部分有什么感觉?为什么?学生回答：发烫.是电流的热效应.引入新课〔1〕演示试验：1、介绍如图9-7的试验装置，在两个相同的烧瓶中装满煤油，瓶中各装一根电阻丝，甲瓶中电阻丝的电阻比乙瓶中的大，串联起来，通电后电流通过电阻丝产生的热量使煤油的温度升高，体积膨胀，煤油在玻璃管里会上升，电流产生的热量越多，煤油上升得越高.观看煤油在玻璃管里上升的状况，就可以比较电流产生的热量.2、三种状况：第一次试验：两个电阻串联它们的电流相等，加热的时间相同，甲瓶相对乙瓶中的电阻较大，甲瓶中的煤油上升得高.说明：电阻越大，电流产生的热量越多.第二次试验：在两玻璃管中的液柱降回来的高度后，调整滑动变阻器，加大电流，重做试验，让通电的时间与前次相同，两次试验比较甲瓶前后两次煤油上升的高度，第二交煤油上升的高，说明：电流越大，电流产生的热量越多.第三次试验：假如加长通电的时间，瓶中煤油上升越高，说明：通电时间越长，电流产生的热量越多.〔2〕焦耳定律英国物理学家焦耳做了大量的试验于1840年最先精确地确定电流通过导体产生的热量跟电流的二次方成正比，跟导体的电阻成正比.跟通电时间成正比，这个规律叫做焦耳定律.焦耳定律可以用下面的公式表示：Q=I2Rt公式中的电流I的单位要用安培〔A〕，电阻R的单位要用欧姆〔〕，通过的时间t的单位要用秒〔s〕这样，热量Q的单位就是焦耳〔J〕.例题一根60的电阻丝接在36V的电流上，在5min内共产生多少热量.解：I=U/R=36V/60=0.6AQ=I2Rt=〔0.6A〕260300s=6480J在肯定的条件下，依据电功公式和欧姆定律公式推导出焦耳定律公式假如电流通过导体时，其电能全部转化为内能，而没有同时转化为其他形式的能量，也就是电流所作的功全部用来产生热量.那么，电流产生的热量Q就等于电流做的功W，即Q=W.W=UIt，依据欧姆定律U=IR推导出焦耳定律Q=I2Rt，〔3〕总结在通电电流和通电时间相同的条件下，电阻越大，电流产生的热量越多.在电阻和通电时间相同的条件下，电流越大，电流产生的热量越多，进一步的讨论说明产生的热量与电流的平方成正比.在通电电流和电阻相同的条件下，通电时间越长，电流产生的热量越多.探究活动【课题】"焦耳定律'的演示【组织形式】学生分组或教师演示【活动方式】1.提出问题2.试验观看3.商量分析【试验方案示例】1.试验器材：干电池四节，玻璃棒，若干电阻丝，蜡烛，火柴棒.2.制作方法把同一根电阻丝分别绕在玻璃棒的两端，绕线匝数比例为1∶8，两线圈相距5cm左右，然后在这两个线圈上滴上同样多的蜡，使线圈被蜡匀称地包住.点着火柴马上吹灭，靠其余热将两根火柴杆粘在两个线圈上，如图1所示.图13.试验步骤〔1〕用两节干电池给玻璃棒上的电阻丝通电，可看到匝数多的线圈〔电阻大〕上的火柴杆比匝数少的线圈〔电阻小〕上的火柴杆先掉.这就说明：在电流强度和通电时间相同的状况下，电阻越大，电流产生的热量就越多.〔2〕经过较长时间后，匝数少的线圈〔电阻小〕上的火柴杆也会掉下来.这就说明：通电时间越长，电流产生的热量越多.〔3〕用四节电池〔增大电源电压〕重做上述试验，可看到两根火柴杆都先后很快掉下来.在线圈的温度不太高时，可认为总电阻不变，电压增大时，通过它们的电流增大.这就说明：电流越大，电流产生的热量越多.。

初中物理家庭电路知识点一、电路基础1. 电路的定义：电路是由电源、导线和电器等组成的闭合路径，电流通过该路径进行流动。

2. 电路的组成：- 电源：提供电能的装置，如电池、发电机等。

- 导线：连接电源和电器，传输电能的介质，通常由金属制成。

- 电器：消耗电能并将其转换为其他形式能量的设备，如电灯、电视等。

- 开关：控制电路通断的装置，可以是手动或自动的。

3. 电路的类型：- 串联电路：电路中的元件（如电阻、电器）首尾相连，电流只有一条路径。

- 并联电路：电路中的元件并列连接，电流有多条路径。

4. 电流、电压和电阻：- 电流（I）：电荷的流动，单位是安培（A）。

- 电压（V）：电势差，单位是伏特（V），是推动电流流动的力量。

- 电阻（R）：阻碍电流流动的程度，单位是欧姆（Ω）。

5. 欧姆定律：电流I等于电压V除以电阻R，即 I = V/R。

二、家庭电路的特点1. 家庭电路的标准电压：在大多数国家，标准电压为220伏特（V）或110伏特（V），交流电（AC）形式。

2. 家庭电路的频率：交流电的频率通常为50赫兹（Hz）或60赫兹（Hz），这决定了电流的周期性变化。

3. 家庭电路的保护措施：- 保险丝或断路器：当电流超过安全值时，自动切断电路，防止电线过热和火灾。

- 接地线：将电器的金属外壳与大地连接，防止触电事故。

三、家庭电路的常见电器1. 照明设备：如白炽灯、荧光灯、LED灯等。

2. 家用电器：如冰箱、洗衣机、空调、电视等。

3. 电脑和外围设备：如电脑、打印机、路由器等。

四、安全用电知识1. 不私拉乱接电线，遵守电路安装规范。

2. 使用合格的电器产品，避免使用损坏的电器。

3. 避免在潮湿环境下使用电器，防止触电。

4. 不要同时使用多个大功率电器，防止电路超负荷。

5. 学会正确使用电器，阅读并遵守电器的使用说明书。

五、电路故障及处理1. 电路短路：电流不经电器直接连接电源两极，导致电流过大，可能烧毁保险丝或引发火灾。

教案：家庭电路教学目标：1. 了解家庭电路的组成和连接方式。

2. 了解家庭电路各组成部分的作用。

3. 了解三线插头与漏电保护器和安全用电的关系。

教学重点：1. 知道家庭电路的组成。

2. 了解家庭电路的连接。

教学难点：1. 通过实验了解家庭电路及各部分的作用。

教学准备：1. 实验器材：插座、电灯、开关、电线、试电笔、漏电保护器等。

2. 教学工具：PPT、黑板、粉笔等。

教学过程：一、导入（5分钟）1. 引导学生思考：生活中我们经常使用电器，那么你们知道家庭电路是由哪些部分组成的吗？2. 学生回答，教师总结：家庭电路由进户线、电能表、总开关、保险装置、插座、电灯与开关等组成。

二、自主学习（5分钟）1. 请学生翻到教材第93页，自主学习家庭电路的组成和连接方式。

2. 学生阅读教材，教师巡回指导。

三、课堂讲解（15分钟）1. 讲解家庭电路的组成：进户线、电能表、总开关、保险装置、插座、电灯与开关等。

2. 讲解家庭电路的连接方式：各用电器和插座间是并联的，总开关控制整个电路。

3. 讲解三线插头与漏电保护器和安全用电的关系。

四、实验操作（15分钟）1. 引导学生分组进行实验，观察插座、电灯、开关等的连接方式。

2. 学生动手操作，教师巡回指导。

五、课堂练习（10分钟）1. 请学生用试电笔判断火线和零线。

2. 学生操作，教师点评。

六、总结与反思（5分钟）1. 请学生总结本节课所学内容：家庭电路的组成、连接方式以及三线插头与漏电保护器和安全用电的关系。

2. 学生总结，教师点评。

教学反思：本节课通过引导学生思考、自主学习、课堂讲解、实验操作、课堂练习、总结与反思等环节，使学生了解了家庭电路的组成、连接方式以及三线插头与漏电保护器和安全用电的关系。

在实验操作环节，学生动手操作，增强了实践能力。

在课堂练习环节，学生用试电笔判断火线和零线，提高了安全用电的意识。

总体来说，本节课达到了预期的教学目标。

但在教学过程中，要注意加强学生的安全用电教育，强调实验操作的安全性。
