人教版九年级物理全一册《19.1家庭电路》同步测试-附答案一、单选题：本大题共5小题，共10分。
1.如图所示为家庭电路的简化电路图，若该电路中各处的连接都是正确的，则关于该家庭电路，下列说法中正确的是( )A. a线和b线间的电压是36VB. 开关串联在火线与灯泡L之间C. 电能表是测量家庭电路中用电器总功率的仪表D. 台灯与电视机接入电路时，是串联关系2.如图所示是家庭电路的部分示意图，图中(1)、(2)、(3)内的元件分别是( )A. 电能表、保险装置、总开关B. 电能表、总开关、保险装置C. 总开关、电能表、保险装置D. 保险装置、总开关、电能表3.一种试电笔的构造如图所示，下列说法正确的是( )A. 当氖管发光时有微弱电流通过人体B. 使用试电笔时手不要接触金属笔卡C. 使用试电笔时手可以接触金属笔尖D. 试电笔中的电阻可以用铁丝代替4.如图所示是家用的插线板，不按开关按钮时，插线板上的指示灯不发光，插孔不能提供工作电压；而按下开关按钮时，指示灯发光，插孔可以提供工作电压。
如果指示灯损坏，不影响其它插孔的正常使用。
下列说法正确的是( )A. 指示灯和每个插孔之间是串联的B. 开关按钮应安装在插线板的干路上，接在火线或零线上都可以C. 如果不小心用导线将插孔L与N连通，会导致家庭电路中的保险丝熔断D. 按下开关按钮，将测电笔插入E孔后氖管会发光5.如图所示是某家庭电路的正确连接示意图。
现将洗衣机接入三孔插座，在安全用电原则下，下列说法正确的是( )A. a点所在的电源线是火线B. 开关S可以与灯泡L互换位置C. 空气开关只能安装在b点D. 灯泡L与洗衣机是串联的二、填空题：本大题共4小题，共8分。
6.用试电笔可辨别火线和零线，使氖管发光的是_________(选填“零”或“火”)线。
如图所示的两种握法，其中正确的是_________(选填“甲”或“乙”)。
图丙中，电路中画“×”表示断路之处，并关闭合后，用测电笔测试A点，氖管___________(选填“会”或“不会”)发光。
《电路图》练习题（附答案）一、单选题（每题3分，共36分）1、如图所示电路中，当开关S1、S2都闭合时，下列说法正确的是（）A．只有L1发光 B．只有L2发光C．L1、L2都发光 D．L1、L2都不发光2、如图四个电路图中，与下面实物图对应的是（）3、如图所示的电路，下列分析正确的是（）A．若S1、S2、S3都闭合时，则L1、L2并联B．若S1、S2、S3都闭合时，则L1、L2串联C．S3断开、S1、S2闭合，L1、L2并联D．S1闭合、S2、S3断开，L1、L2串联4、如图所示的四个电路中，开关能使L1、L2两盏灯同时发光和熄灭的是（）5、下列是小丽关于家庭电路和安全用电的一些说法，其中有错误的是（）A．安全用电的原则是不接触低压带电体，不靠近高压带电体B．只有不高于220 V的电压才是安全的C．家庭电路中电流过大的原因有两个，一是可能发生了短路，二是用电器的总功率过大D．当电路中的电流过大时，保险丝和空气开关都能起到断开电路的作用6、关于物体的导电性能，下列说法中正确的是（）A、导体和绝缘体都容易导电B、大地、人体、油都是导体C、橡胶、塑料、碳都是绝缘体D、导体和绝缘体之间没有绝对的界限7、图中，若L2的灯丝断了，而电路其他部分完好，则开关S闭合后（）A．L1发光，L2不发光B．L1不发光，L2发光C． L1和 L2都发光D．L1和 L2都不发光L2L1L2L1L2L1L2L1A DCBL2L1S1S3S28、在下图中，两灯泡组成并联的电路的电路图是（ ）A B C D9、洗衣机、电冰箱等家用电器都使用三孔插座，是因为如果不接地 ( ) A 、家用电器不能工作 B 、家用电器的寿命会缩短 C 、人接触家用电器时可能发生触电事故 D 、家用电器消耗电能会增加10 、居民楼的楼道里，夜间只是偶尔有人经过，电灯总是亮着造成很大浪费。
科研人员利用“光敏”材料制成“光控开关”——天黑时，自动闭合，天亮时，自动断开；利用“声敏”材料制成“声控开关”——当有人走动发出声音时，自动闭合，无人走动时自动断开。

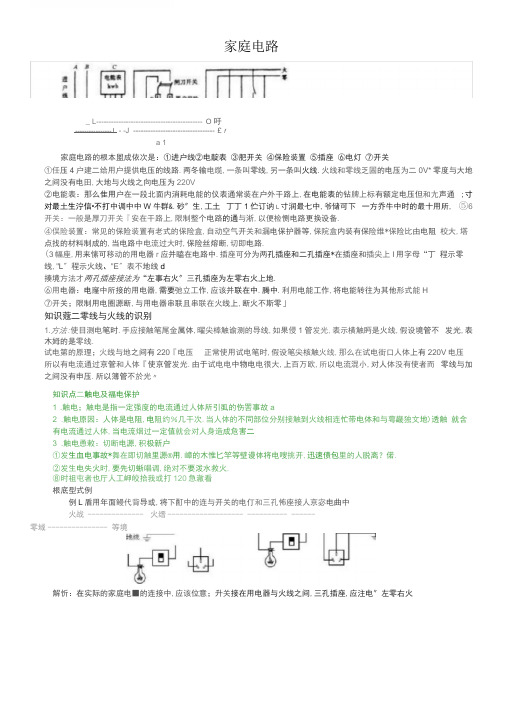

家庭电路_ L ------------------------------------------- O 吁---------------- L- -J --------------------------------- £fa 1家庭电路的根本盥成依次是：①进户线②电靛表③肥开关④保险装置⑤插座⑥电灯⑦开关①任压4户建二给用户提供电压的线路.两冬输电缆,一条叫零线,另一条叫火线.火线和零线乏固的电压为二0V* 零度与大地之间没有电田,大地与火线之向电压为220V②电能表：那么隹用户在一段北面内消耗电能的仪表通常装在户外干路上,在电能表的钻牌上标有额定电压但和尢声通;寸对最土生泞信•不打中调中中W牛群&.砂〞生,工土丁丁1伫订讷L寸润最七中,爷储可下一方乔牛中时的最十用所, ⑤6开关：一般是厚刀开关『安在干路上,限制整个电路的通与淅,以便检恻电路更换设备.④俣险装置：常见的保险装置有老式的保险盒,自动空气开关和漏电保护器等,保院盒内装有保险维*保险比由电阻校大,塔点找的材料制成的,当电路中电流过大时,保险丝熔断,切即电路.(3幅座,用来愫可移动的用电器r应并瞌在电路中.插座可分为两孔插座和二孔插座*在插座和插尖上I用字母“丁程示零线,"L〞程示火线、"E〞表不地线d揍境方法才两孔插座接法为“左事右火〞三孔插座为左零右火上地.⑥用电器：电窿中所接的用电器,需要弛立工作,应该并联在中.腾中.利用电能工作,将电能转往为其他形式能H⑦开关；限制用电圈源断,与用电器串联且串联在火线上,断火不斯零」知识蔻二零线与火线的识别1.方法:使目测电笔时.手应接触笔尾金属体,曜尖棒触谕测的导线,如果侵1管发光,表示横触眄是火线,假设境管不发光,表木姆的是零线.试电第的原理；火线与地之间有220『电压।正常使用试电笔时,假设笔尖核触火线,那么在试电街口人体上有220V电压।所以有电流通过京管和人体『使京管发光.由于试电电中物电电很大,上百万欧,所以电流混小,对人体没有使者而零线与加之间没有申压.所以簿管不於光〃知识点二触电及福电保护1 .触电；触电是指一定强度的电流通过人体所引虱的伤罟事故a2 .触电原因：人体是电阻,电阻约％几干次.当人体的不同部位分别接触到火线相连忙带电体和与萼畿独文地)透触就含有电流通过人体,当电流烟过一定值就会对人身造成危害二3 .触电恿敕：切断电源,积极新户①发生血电事故*舞在即切触里源®用.嶂的木惟匕竿等壁谩体将电嗖挑开,迅速债包里的人脱离？偌.②发生电失火时,要先切蜥唱调,绝对不要泼水救火.⑧时祖屯者也厅人工岬皎拾我或打120急澈看根底型式例例L盾用年面鳗代背导或,将下酊中的连与开关的电仃和三孔怖座接人京宓电曲中火战 -------------- 火缙------------------- ---------- ------零域--------------- 等境解忻：在实际的家庭电■的连接中,应该位意；升关接在用电器与火线之间,三孔插座,应注电〞左零右火上接地2升华：对螺丝口灯泡来说,正确接法应具备三条:①开关与灯泡串联②开美搂在火线上⑥火线通过开关后应接在灯座顶部的金属片上,零娱应接在灯座螺旋套上.一.选择题〔共9小题〕1. 〔2021?栾城县三模〕如下图小明家中的局部电路,此时灯和电热壶均正常工作.以下说法正确的选项是〔A.由图可知,a 是零线,b 是火线B.假设进户零线断路,那么灯和电热壶均不工作,测电笔接 C 点是不发光C.假设电热壶断路,那么灯仍正常工作,测笔接B 、D 两点时均发光D .假设C D 两点间导线断路,那么灯仍正常工作,电热壶不工作,测电笔接2. 〔2021?西华县一模〕小李家中的电灯不亮,电冰箱等用电器也不工作,但检查保险丝没有熔断,用测电笔测试 所有的导线接头及用电器时,测电笔速管均发光,那么他家的电路故障可能是〔 〕A.入户电源线的某处火线和零线短路B.入户电源线的火线某处断路C.入户电源线的零线某处断路D.供电局停电3. 〔2021?如皋市模拟〕如下图的家庭电路中,正常发光的两盏灯忽然一起熄灭.小明先检查保险丝,保险丝完 好,再用测电笔分别检测插座的两孔,发现窟管均发光,造成这一现象的原因是〔〕4. 〔2021?鄂州模拟〕某家庭电路的电度表标有“ 220V 10A 〞字样,家中正在使用的电器有一台 100W 勺电冰箱,两个40W 的日光灯.此时需要再用一个 20W 勺台灯,可每当台灯的插头插进插座时,空气开关就“跳闸〞,发生这种现象的原因可能是〔 〕A.用电器的总功率过大B.日光灯管断路C.插座或台灯短路D.电冰箱的功率忽然增大5. 〔2021?海安县模拟〕如下图的家庭电路中,正常发光的两盏灯忽然都熄灭.再用试电笔分别检测插座的两孔,发现窟管均发光,造成这一现象的原因是〔6. 〔2021?平原县二模〕“五一文艺会演〞时, 物理老师和电工师傅合作给同学们表演了一个“不怕电〞的节目 〔注 意：因该节目有危险,同学们切勿模仿〕 .首先电工师傅将两根导线的接头A 、B 分别连接到一标有“ P2220 100〞的灯泡〔如图甲所示〕的接线柱 C D 上,闭合开关,灯泡正常发光.随后,电工师傅断开开关,取下灯泡,物理 老师站到枯燥的木凳上,左、右两手分别抓住两导线接头 A 、B 〔如图乙所示〕,此时电工师傅闭合开关,用测电笔分别测试导线接头 A B 及物理老师的皮肤,发现测电笔的速管均发光, 而在这一过程中,物理老师依然谈笑自如. 对 以上现象的解释,你认为以下说法中正确的选项是〔〕B 、D 两点时均发光C.某盏灯丝烧断了D.进户火线断了小明先检查保险丝, 保险丝完好, 〕〔选填字母〕B.插座发生短路了C.某盏灯丝烧断了D.进户零线断了A.进户火线断了A.物理老师有“特异功能〞,确实不怕电B.物理老师的双手戴着绝缘手套C.在人、灯替换的过程中,电源的火线被断开了D.在人、灯替换的过程中,电源的零线被断开了7. 〔2021?日照模拟〕小红的妈妈从市场上买了一只廉价台灯,装上“220V 25W'的灯泡后,将插头插入家庭电路的时候,室内点亮的灯立即全部熄灭,造成这种情况的原因可能是〔〕A.插头与插座接触不良B.灯泡的灯丝断了C.台灯的灯座内断路D.台灯的插头内短路8. 〔2021?道外区二模〕如图是某同学所连的两盏白炽灯和一个插座的电路图,通电后发现局部不能正常工作,为使电路中的灯泡能正常使用,下面几个举措中可行的是〔〕A.拆掉灯泡乙,将灯座的两条导线连在一起B.拆掉灯泡甲,将插座的两条导线连在一起C.把甲的二孔插座换成三孔插座并接地保护D.拆掉开关Si,将拆后的两条导线连在一起9. 〔2021?红桥区〕如图给出了小明设计的楼梯照明电灯的四种限制电路, 其中S i、S2分别为楼上和楼下的开关〔都是单刀双掷开关〕.要求拨动其中任一开关,都能改变电灯原来的发光或熄灭状态.在实际应用中最好的方案是初中物理家庭电路试卷一.选择题〔共9小题〕1. 〔2021?栾城县三模〕如下图小明家中的局部电路,此时灯和电热壶均正常工作.以下说法正确的选项是〔A.由图可知,a是零线,b是火线B.假设进户零线断路,那么灯和电热壶均不工作,测电笔接C点是不发光C.假设电热壶断路,那么灯仍正常工作,测笔接B、D两点时均发光D.假设C D两点间导线断路,那么灯仍正常工作,电热壶不工作,测电笔接B、D两点时均发光考点：家庭电路工作电压、零线火线的区分方法；测电笔的使用.专题：电与热、生活用电.分析：〔1〕三孔插座的接法：左零右火,中间接地；〔2〕测电笔与火线相连时,窗管发光,与零线相连时,窗管不发光.解答：解：A、由三孔插座的接法：左零右火,中间接地可知, a是火线,b是零线；故A错误；B、假设进户零线断路,那么灯和电热壶均不工作, C点通过用电器与火线相连,因此测电笔接C点是发光的,故B错误；C、假设电热壶断路,那么灯仍正常工作,B点与火线相连,D点与零线相连,因此测笔接B D两点时B点发光, D点不发光,故C错误；D、假设C D两点间导线断路,那么灯仍正常工作,电热壶不工作, B、D两点均与火线相连,测电笔接B、D两点时均发光,D正确.应选D.点评：此题考查家庭电路火线、零线的区分方法以及测电笔的正确使用.2. 〔2021?西华县一模〕小李家中的电灯不亮,电冰箱等用电器也不工作,但检查保险丝没有熔断,用测电笔测试所有的导线接头及用电器时,测电笔速管均发光,那么他家的电路故障可能是〔〕A.入户电源线的某处火线和零线短路B.入户电源线的火线某处断路C.入户电源线的零线某处断路D.供电局停电考点：家庭电路的故障分析.专题：应用题；电与热、生活用电.分析：在正常情况下,用测电笔测火线时应亮,测零线时应不亮,当零线也能使测电笔亮时,说明零线通过用电器与火线相通了. 解答：解：由于用测电笔测零线时也亮,说明零线通过用电器与火线相连,说明入户电源线零线某处断路.应选C.点评：此题考查了用测电笔检修家庭电路的故障的方法.记住测电笔测试各处电路速管都发光为零线断.3. 〔2021?如皋市模拟〕如下图的家庭电路中,正常发光的两盏灯忽然一起熄灭.小明先检查保险丝,保险丝完好,再用测电笔分别检测插座的两孔,发现窟管均发光,造成这一现象的原因是〔〕考点：家庭电路的故障分析. 专题：电与热、生活用电.分析：两盏电灯全部熄灭但保险丝完好,说明电路中干路上有断路,测电笔测试插座的两孔,窟管都发光,说明 两孔与火线是连通的,故只可能是零线断了.解答：解：A 、试电笔能亮,说明火线上有电,而零线上本该不亮,〔!也亮了,说明是进户线的零线开路了,故A正确；B 、插座处发生短路,会使保险丝熔断,试电笔的就管不会发光,故 B 错误；C 、因各灯并联,互不影响,某个电灯的灯丝烧断了,其它灯仍还亮,故 C 错误；D 、进户线的火线断了,试电笔的就管不会发光,故 D 错误. 应选A.点评：此题考查了用测电笔检修家庭电路的故障的方法.“电灯忽然熄灭〞好象就是某盏灯的灯丝断了,这是没 有注意到家庭电路中各灯是并联的、互不干扰.4. 〔2021?鄂州模拟〕某家庭电路的电度表标有“ 220V 10A 〞字样,家中正在使用的电器有一台 100W 勺电冰箱,两个40W 的日光灯.此时需要再用一个 20W 勺台灯,可每当台灯的插头插进插座时,空气开关就“跳闸〞,发生这种现象的原因可能是〔 〕A.用电器的总功率过大 C.插座或台灯短路考点：家庭电路的故障分析. 专题：电与热、生活用电.分析：家庭电路中电流过大的原因有两个：短路和总功率过大. 解答： 解：由电能表上的参数可得,电路中允许的最大功率为：P=UI=220V< 10A=2200^;而家中使用的用电器的总功率为 W 甘•=100W+2 40W+20W=200怵小于电能表的最大功率；故空气开关跳闸不是由于功率过大,而是 由于短路引起；当台灯的插头插进插座时,空气开关就“跳闸〞,那么说明是由于插座或台灯短路. 应选：C.点评：此题考查对家庭电路故障〔短路〕的分析判断水平,空气开关跳闸的原因有两个：总功率过大和发生短路. 5. 〔2021?海安县模拟〕如下图的家庭电路中,正常发光的两盏灯忽然都熄灭.再用试电笔分别检测插座的两孔,发现窟管均发光,造成这一现象的原因是〔考点：家庭电路的故障分析.C.某盏灯丝烧断了D.进户火线断了B. D. 日光灯管断路电冰箱的功率忽然增大小明先检查保险丝, 保险丝完好, 〕〔选填字母〕B.插座发生短路了C.某盏灯丝烧断了D.进户零线断了A.进户火线断了专题：电流和电路.分析：两盏电灯全部熄灭但保险丝完好,说明电路中干路上有断路,测电笔测试插座的两孔,窟管都发光,说明 两孔与火线是连通的,故只可能是零线断了.解答：解：A 进户线的火线断了,试电笔的窟管不会发光,故A 错误.B 、插座处发生短路,会使保险丝熔断,试电笔的就管不会发光,故B 错误；C 、因各灯并联,互不影响,某个电灯的灯丝烧断了,其它灯仍还亮,故 C 错误；D 、试电笔能亮,说明火线上有电, 而零线上本该不亮,但也亮了,说明是进户线的零线开路了, 故D 正确.应选D.点评：此题考查了用测电笔检修家庭电路的故障的方法.“电灯忽然熄灭〞好象就是某盏灯的灯丝断了,这是没 有注意到家庭电路中各灯是并联的、互不干扰.6. 〔2021?平原县二模〕“五一文艺会演〞时, 物理老师和电工师傅合作给同学们表演了一个“不怕电〞的节目 〔注 意：因该节目有危险,同学们切勿模仿〕 .首先电工师傅将两根导线的接头A 、B 分别连接到一标有“ P2220 100〞的灯泡〔如图甲所示〕的接线柱C D 上,闭合开关,灯泡正常发光.随后,电工师傅断开开关,取下灯泡,物理老师站到枯燥的木凳上,左、右两手分别抓住两导线接头 A 、B 〔如图乙所示〕,此时电工师傅闭合开关,用测电笔 分别测试导线接头 A B 及物理老师的皮肤,发现测电笔的速管均发光, 而在这一过程中,物理老师依然谈笑自如. 对 以上现象的解释,你认为以下说法中正确的选项是〔〕A.物理老师有“特异功能〞,确实不怕电B.物理老师的双手戴着绝缘手套C.在人、灯替换的过程中,电源的火线被断开了D.在人、灯替换的过程中,电源的零线被断开了 考点：家庭电路的故障分析.专题：错解分析题；电与热、生活用电.分析：〔1〕使用测电笔时,手要接触笔尾金属体,笔尖金属体接触电线,速管发光的是火线；〔2〕只有当人体通过的电流到达一定值时,才会发生触电事故；触电有两种情况：单相触电、双相触电. 解答：解：用测电笔接触物理老师,窟管发光说明此时物理老师身体带电,而他没有触电,是由于没有电流从他 身上流过,出现开路,有人把零线断开了,所以选项D 解释正确.应选D.点评：此题主要考查学生对触电的了解与掌握.触电有两种情况：单相触电、双相触电.单相触电是站在地上, 直接接触火线发生的触电事故.双相触电是同时接触零线和火线,发生的触电事故.7. 〔2021?日照模拟〕小红的妈妈从市场上买了一只廉价台灯,装上“ 220V 25W'的灯泡后,将插头插入家庭电路的时候,室内点亮的灯立即全部熄灭,造成这种情况的原因可能是〔 〕A.插头与插座接触不良 C.台灯的灯座内断路 考点：家庭电路的故障分析. 专题：电与热、生活用电.分析：电路中电流过大的原因：一是短路,二是用电器的总功率过大.这两种情况都会使保险丝烧断或跳闸,使 室内电灯立即全都熄灭,由于是台灯,原因二不可能,可能是发生了短路,据此分析.解答：解：由于台灯和其它用电器并联,插头与插座接触不良或灯泡的灯丝断了,只能使本支路的灯〔台灯〕不 亮,不能使其它的灯熄灭,故A 、B 错误；台灯的插头内断路,只能使本支路的灯〔台灯〕不亮,不能使其它的灯熄灭,故C 错误； 台灯的灯座内短B.灯泡的灯丝断了 D.台灯的插头内短路路,当插头插入插座时,假设闭合开关,会造成电源短路,使保险丝烧断或跳闸,使室内电灯立即全都熄灭,故D正确.应选D.点评：此题考查了家庭电路故障的判断、短路的对电路的影响及熔断器的作用,在平时的用电过程中,了解“短路--电路中的电流过大--跳闸〔保险丝熔断〕〞的道理,会查故障、会解决,学以致用.8. 〔2021?道外区二模〕如图是某同学所连的两盏白炽灯和一个插座的电路图,通电后发现局部不能正常工作,为使电路中的灯泡能正常使用,下面几个举措中可行的是〔A.拆掉灯泡乙,将灯座的两条导线连在一起B.拆掉灯泡甲,将插座的两条导线连在一起C.把甲的二孔插座换成三孔插座并接地保护D.拆掉开关S i,将拆后的两条导线连在一起考点：家庭电路的连接.专题：电与热、生活用电.分析：如图,由于插座的位置问题使得灯乙不能正常工作,分别分析拆掉灯甲、插座、灯乙分析,把两条导线连在一起时,电路所处的状态,看有无短路现象.解答：解：A、拆掉灯泡乙,将灯座的两条导线连在一起,灯泡乙所在的电路就会断路,不符合题意,故A错误；B、拆掉灯泡甲,将插座的两条导线连在一起,灯乙组成通路,正常工作,符合题意,故B正确；C、把甲的二孔插座换成三孔插座并接地保护,灯乙断路,同样不能工作,不符合题意,故C错误；D、拆掉开关S i,两条导线连在一起,和开关S闭合一样,灯乙同样不能正常工作, 不符合题意,故D错误.应选B.点评：此题考查了学生对插座的连接方法、短路危害的了解和掌握,属于与实际用电相结合题目,有意义.9. 〔2021?红桥区〕如图给出了小明设计的楼梯照明电灯的四种限制电路, 其中S i、S2分别为楼上和楼下的开关〔都是单刀双掷开关〕.要求拨动其中任一开关,都能改变电灯原来的发光或熄灭状态.在实际应用中最好的方案是〔〕考点：家庭电路的连接.专题：错解分析题.分析：开关限制灯泡时,火线首先进入开关,然后再进入灯泡,零线直接进入灯泡.单刀双掷开关的动触头〔也就是单刀〕一定接在火线和灯泡之间.解答：解：A、此时电路处于断开状态,灯泡不能发光,当扳动 &时,电路还是断开状态,不能使电路闭合,灯泡不能发光.不符合题意.B、此时电路处于断开状态,灯泡不能发光,当扳动 &时,电路处于闭合状态,灯泡发光.再扳动S i时,电路又处于断开状态,灯泡不能发光.符合题意.C、此时电路处于闭合状态,灯泡发光,当扳动S2时,电路处于断开状态,灯泡不能发光.再扳动S i时,电路还处于断开状态,灯泡不能发光.不符合题意.D、此时电路处于闭合状态,灯泡发光,当扳动S2时,电路处于断开状态,灯泡不能发光.再扳动Si时,电路是短路.不符合题意. 应选B. 点评：楼上和楼下限制一个灯泡的在生活中经常用到,但是很多人不明白其中的设计原理.此题表达了物理和生活的密切关系.。

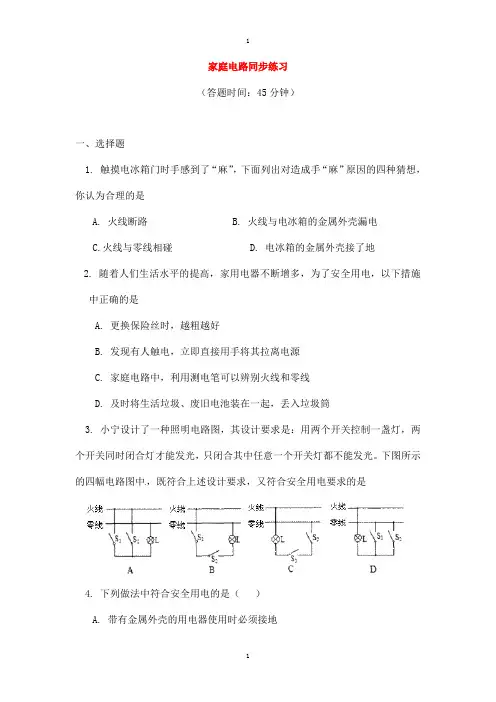

家庭电路同步练习（答题时间：45分钟）一、选择题1. 触摸电冰箱门时手感到了“麻”，下面列出对造成手“麻”原因的四种猜想，你认为合理的是A. 火线断路B. 火线与电冰箱的金属外壳漏电C.火线与零线相碰D. 电冰箱的金属外壳接了地2. 随着人们生活水平的提高，家用电器不断增多，为了安全用电，以下措施中正确的是A. 更换保险丝时，越粗越好B. 发现有人触电，立即直接用手将其拉离电源C. 家庭电路中，利用测电笔可以辨别火线和零线D. 及时将生活垃圾、废旧电池装在一起，丢入垃圾筒3. 小宁设计了一种照明电路图，其设计要求是：用两个开关控制一盏灯，两个开关同时闭合灯才能发光，只闭合其中任意一个开关灯都不能发光。
下图所示的四幅电路图中，既符合上述设计要求，又符合安全用电要求的是4. 下列做法中符合安全用电的是（）A. 带有金属外壳的用电器使用时必须接地B. 开关可以接在电灯和零线之间C. 当电路中增添大功率的用电器时，只需要换额定电流更大的保险丝D. 使用测电笔时，手千万不要接触笔尾金属体5. 如图所示，电工师傅常用的测电笔，外壳是用不导电的绝缘材料制成的，而测电笔的笔尖是用金属材料做成的，这是利用了金属材料的A. 耐高温性B. 导电性C. 硬度高D. 延展性好6. 关于家庭电路，下列说法正确的是A. 空气开关“跳闸”不一定是出现了短路B. 电灯的开关必须接在零线与电灯之间C. 工作时的电冰箱和电视机可以是串联的D. 工作的用电器越多，总电阻越大7. 下列四种情况中，人相对安全的是（请同学们千万不要尝试做本实验）8. 许多家用电器的三脚插头有一特别之处：三脚插头中与用电器金属外壳连接的那个插脚比另两个插脚要稍长，如图所示。
这样设计是为了A. 插头插入插座时，电器外壳先接地；拨出时，电器外壳后离开地线B. 方便识别火线和零线插脚C. 延长插头使用寿命D. 使插头的造型更美观9. 如图是某家庭电路的一部分，其中甲、乙两处分别装有电灯或开关。
第1节家庭电路知能演练提升能力提升1.在家庭电路中,从进户开始要顺次安装下列元器件再接用电器,其先后次序正确的是()A.电能表、保险装置、总开关B.电能表、总开关、保险装置C.保险装置、电能表、总开关D.总开关、电能表、保险装置2.下列说法错误的是()A.两条进户线中有一条是火线,一条是零线B.零线在户外就已经和大地相连C.火线可以使试电笔发光D.用试电笔测火线时,手指千万不能碰到笔尾金属体3.如图所示,三孔插座的接法中正确的是()4.某家庭电路的部分组成如图所示,下列说法正确的是()A.图中三个插座是串联的B.控制灯泡的开关S要接在火线上C.三脚插头的用电器也可插入两孔插座D.闭合开关S时,灯泡不亮,一定是零线某处断路5.(2020·湖南株洲中考)下图为试电笔的结构图,下列说法正确的是()A.使用试电笔验电时手不能接触笔尖B.使用试电笔时,若氖管发光,说明接触处与零线是连通的C.使用试电笔验电时手不要接触笔卡D.试电笔外壳是导体6.家里一盏电灯突然熄灭,用试电笔分别测试电路中的a、b、c、d四点(如图),只有测a 点时氖管发光。
若电路中只有一处故障,则故障可能是()A.进户零线断路B.灯泡L断路C.开关S接触不良D.导线ad断路7.如图所示的家庭照明电路,已知其中一只灯泡的灯头接线处存在故障,电工师傅为查明故障,在保险丝处接入一只“220 V40 W”的灯泡L0,当只闭合开关S、S1时,灯泡L0和L1都呈暗红色(比正常发光状态暗得多);当只闭合开关S、S2时,灯泡L0正常发光,L2不发光,由此可以确定()A.L1灯头接线处断路B.L1灯头接线处短路C.L2灯头接线处断路D.L2灯头接线处短路8.小明家买了一台“220 V 1 500 W”的热水器,由于安装的位置离固定插座太远,便到商店买了标有“220 V 6 A”字样的插座、标有“220 V 10 A”字样的插头以及导线,组装了一个多孔的移动插座(如图所示)。
一、初中物理家庭电路故障的分析问题1．如图所示为某家庭卫生间电路，闭合开关S，电灯正常发光，在三线插座上刚插上电热水器的插头时，所有用电器都停止工作，拔出电热水器的插头后，检查发现零线上的熔丝断了。
则下列分析合理的是（）A．闭合S，用测电笔检测三线插座左右的两个孔，氖管都发光B．闭合S，用测电笔检测三线插座左右的两个孔，氖管都不发光C．断开S，用测电笔检测三线插座左右的两个孔，氖管都发光D．断开S，用测电笔检测三线插座左右的两个孔，氖管都不发光【答案】A【解析】【详解】AB．闭合S，用测电笔检测三线插座左边的孔，电流从火线流出，流过开关，再流过灯泡，由于零线上的熔丝断了，电流只能往右边流，流过三线插座左边的孔，再流过测电笔，流入大地，所以这时氖管能发光；用测电笔检测三线插座右边的孔，电流从火线流出，流过三线插座右边的孔，再流过测电笔，流入大地，所以这时氖管能发光；综上所述，氖管都发光，A正确、B错误；CD．断开S，那么没有电流流过三线插座左边的孔，即使用测电笔检测三线插座左边的孔，氖管也不能发光；但当用测电笔检测三线插座右边的孔，电流从火线流出，流过三线插座右边的孔，再流过测电笔，流入大地，所以这时氖管能发光；C、D错误。
2．如图所示的是一个电热器电路。
电热丝、指示灯、开关构成串联电路，接在电源上，已知该电路中有一个元件断路，有一个元件短路，但不知道是哪两个有故障，今用一个校验电灯分别接在各处，得到下表所示的结果，根据表格内容可判断（）校验次数123456校验电灯接入点a、f a、b c、d e、f a、d c、f发光情况正常发光不发光亮度较暗不发光亮度较暗正常发光A．开关断路，指示灯短路B．指示灯断路，电热丝短路C．电热丝断路，开关短路D．指示灯断路，开关短路【答案】A【解析】【详解】校验电灯接在af点，正常发光，说明该灯直接接在电源上，说明这两点之间有开路；校验电灯接在ab点，不发光，说明该灯短路，或从a点到电源或b点到电源有开路；校验电灯接在cd点，亮度较暗，说明该灯与其它用电器串联接入电路，说明cd两点之间有开路；校验电灯接在ef点，不发光，说明该电热丝短路，或从e点到电源或f点到电源有开路；校验电灯接在ad点，亮度较暗，说明该灯与其它用电器串联接入电路，说明ad两点之间有开路；校验电灯接在cf点，正常发光，说明该灯直接接在电源上，指示灯短路；综合分析，断路的元件是开关，短路的元件是指示灯。
九年级物理电流和电路专项训练100( 附答案 )一、电流和电路选择题1．对于家庭电路说法正确的选项是（）A. 空气开关“跳闸”必定是出现了短路B. 台灯的开关和灯泡是串连连结的C. 电能表是丈量电功率的仪表D. 同时工作的用电器越多，总电阻越大【答案】 B【分析】【解答】解：A、当家庭电路发生短路或用电器的总功率过大时，电路中的电流过大，空气开关都会发生跳闸现象，故 A 错误；B、开关应与被控制的台灯串连，故 B 正确；C、电能表是丈量电路中耗费电能的仪表，故 C 错误；D、家庭电路顶用电器之间是并联的，由并联电路的电阻特色可知，同时工作的用电器越多，总电阻越小，故 D 错误．应选 B．【剖析】依据家庭电路空气开关跳闸的原由、开关的正确连结、电能表作用以及并联电路电阻特色的知识剖析解答．2．取两个同样的验电嚣甲和乙，使甲带电．乙不带电．能够看到甲的金属箔张开，乙的金属箔闭合（如图）．用带绝缘柄的金属棒将甲和乙的两金属球连结起来．则甲乙金属箔张角的变化状况是（）A. 甲和乙都不变B.甲变小，乙张开C.甲变大，乙不变D.甲闭合，乙张开【答案】B【分析】【解答】当用金属导体连结验电器的金属球时，甲乙间有电荷的一挪动，甲验电器张角减小，乙验电器金属箔张开角度， B 切合题意， ACD不切合题意。
故答案为： B.【剖析】验电器经过金属箔角度的张开能够查验物体能否带电。
3．以下估测与实质状况符合的是（）A. 人体感觉舒坦的环境温度约为40℃B. 一支新的中华牌2B铅笔的长度约为30cmC. 教室里的日光灯正常工作时电流约为 1.8AD. 一本九年级物理课本平放在水平桌面上对桌面的压强盛概是52Pa【答案】D【分析】【解答】解： A、人体正常体温在37℃左右，感觉舒坦的温度在23℃左右． A 不切合题意；B、中学生张开手掌，大拇指指尖到中指指尖的距离大概18cm ，中华2B 铅笔的长度略小于 18cm，在 16cm 左右． B 不切合题意；C、电冰箱正常工作电流在1A 左右，教室中日光灯的工作电流比1A 小得多，在0.2A 左右． C 不切合题意；D、九年级物理课本的重力在G=2.6N左右，平放时与桌面的接触面积约S=500cm2=0.05m 2，对水平桌面的压强约p==52Pa．D 切合题意．故答案为： D．【剖析】依据学生对平时生活中温度、长度、电流大小和压强的计算解答.4．塑料梳子梳头时，头发简单被梳子“粘”起，以下现象中“粘”的原由与其同样的是（）A. 塑料吸盘“粘”在圆滑的瓷砖上B. 黑板擦“粘”在磁性黑板上C. 化纤布料衣服易“粘”在身上D. 两个铅块削平后挤压，“粘”在一同【答案】C【分析】【解答】解：用塑料梳子梳头发时，头发简单被梳子“粘”起，这是摩擦起电现象。
一、初中物理家庭电路故障的分析问题1．小刚晚上做作业时，把台灯的插头插入插座，闭合台灯开关后，他家所有的照明灯都突然熄灭，检查发现总开关已跳闸，故障可能是()A．台灯插头处出现了短路B．台灯灯泡处出现了短路C．台灯开关的两接线碰线D．插座处出现了短路【答案】B【解析】【分析】【详解】A．如果是台灯插头处出现了短路，不闭合开关，也会跳闸，故A不符合题意；B．如果台灯灯泡处出现了短路，则闭合开关时才会短路电源，故B符合题意；C．如果台灯开关的两接线碰线，闭合开关，两接线必须相碰，这是正常的现象，故C不符题意；D．如果插座处出现了短路，不插台灯，电源也会被短路，故D不符题意。
故选B。
2．如图所示，闭合开关S后，发现电灯L不亮，且保险丝没有熔断．用试电笔测试灯头的两端C、D，发现这两处都能使试电笔的氖管发光，再用试电笔测试B处氖管不发光．若电路中只有一处故障，则（）A．AC段某处断路B．BD段某处断路C．电灯L断路D．电灯L短路【答案】B【解析】【分析】【详解】AC段某处断路时，则试电笔接触D点时，氖管不发光，故A错误；BD段某处断路，则试电笔接触CD点时，氖管发光，接触B点时不发光，故B正确；电灯L断路，则试电笔接触D点时，氖管不发光，故C错误；D、电灯L短路，则电源短路，电路中电流过大，保险丝会熔断，与题意不符，故D错误；故应选B。
3．某家庭电路的组成如图所示。
下列说法正确的是（）A．图中的三个插座是串联的B．控制灯泡的开关要接在火线与灯泡之间，图中所示是正确的接法C．彩灯接入电路后都不亮，是由于其中的一个小彩灯短路D．家庭电路中的空气开关突然“跳闸”，一定是因为电路中出现了短路【答案】B【解析】【分析】【详解】A．从图中可以看到，三个插座是并联的，A错误；B．电路要先接开关，再接灯泡，控制灯泡的开关要接在火线与灯泡之间，图中所示是正确的接法，B正确；C．彩灯接入电路后都不亮，不是由于其中的一个小彩灯短路，如果其中一个小彩灯短路，那么其余小彩灯还是能亮的，C错误；D．家庭电路中的空气开关突然“跳闸”，有可能是电路中出现了短路，也有可能是用电器总功率过大，D错误。
初中物理九年级家庭电路作图题专项训练1.如图甲所示，是小明家常用的一个插线板。
他在使用中发现:插线板上的指示灯在开关闭合时会发光，插孔正常通电：如果指示灯损坏，开关闭合时插孔也能正常通电。
根据上述现象，在图乙中画出插线板中开关、指示灯和三孔插座的连接方式，并与电源线接通。
火线-----------零线-----------地线----------曲"卤二甲乙2.请将如图中的元件连接成符合安全用电要求的家庭电路.火线 ---------------------------------竽域 --------------------------------地线 --------------------------------W夕单开关=三孔插座螺丝口灯泡图53.科研人员制成“光控开关'’（能在天黑时自动闭合，天亮时自动断开）和“声控开关”（能在有声音发出时自动闭合，无声时自动断开）。
请将如图中的光控开关、声控开关、灯泡用笔画线代替导线正确连入电路，设计出只有在天黑且有声音时，灯才亮的自动控制安全电路。
-S ------------------------ 火线---------------------------- 零线o—声控—o —4.如图，要求开关控制螺旋灯泡，将图中元件分别正确连接到电路中°------------------------------ 火线一港线地线擦旌灯泡三孔插座5・如图所示的插座和电灯（带开关）是组成家庭电路的常用器件，请你用笔画线代替导线将它们分别正确地接入电路.6 .要在教室内安装2盏“220V40W”的电灯和1个插座，要求开关S 只控制两盏灯，且每盏灯都能正常发 光。
其中部分电路已经连接，请你用笔画线代替导线将电路连接完整。
7 .把图中的三孔插座、灯泡与控灯泡的开关接到电路的火线和零线上。
8 .请在如图所示的家庭电路中，以笔画线代替导线，将各元件正确接入电路，其中开关只控制灯泡，三 孔插座带保险盒。
19.1 家庭电路（专题训练）【五大题型】【题型1 家庭电路的组成与连接】 (1)【题型2 测电笔的使用】 (4)【题型3 插座的构造与工作方式】 (6)【题型4 火线与零线】 (7)【题型5 家庭电路的故障分析】 (8)【题型1 家庭电路的组成与连接】1．（2023•长沙）某家庭电路的连接如图所示，下列说法正确的是（）A．a点所在的电源线是零线B．空气开关只能安装在b点处C．c点所在的导线与大地相连D．L1和L2是串联的2．（2023•凌海市三模）如图所示的家庭电路中，有两个器件连接错误，它们是（）A．闸刀开关和带开关的灯泡B．带开关的灯泡和带熔丝的二孔插座C．带开关的灯泡和三孔插座D．闸刀开关和三孔插座3．（2023•安徽三模）关于物理知识，下列判断正确的是（）A．甲图中抽油烟机是利用“流体在流速越快的地方压强越大”的原理工作的B．乙图中将锤柄撞击板凳可以使锤头装牢，利用了锤头的惯性C．丙图中螺口节能灯的1接在零线上D．丁图中，若用超导材料代替电饭锅发热盘效果更好4．（2023•泗水县四模）楼道里，夜间楼道灯一直亮着会造成浪费。
其中“光控开关”能在天黑时自动闭合，天亮时自动断开；“声控开关”能在有人走动发出声音时闭合，无人走动时自动断开。
请将如图的“光控开关”、“声控开关”、灯泡用笔画线代替导线正确连入电路，设计出只有在夜间且有声音时灯才亮的楼道灯自动控制电路，同时安装一个不受开关控制的三孔插座。
图中，楼道电路连接符合上述设计及安全用电要求的是（）A．B．C．D．5．（2023•高州市二模）家庭电路中电视机和电灯的连接方式是（选填“串联”或“并联”）的，控制电灯的开关应接在（选填“零”或“火”）线上，1度电可供“220V 40W”的灯泡正常工作h。
6．（2023•佛冈县一模）如图所示的家庭电路，三孔插座连接正确，用试电笔接触a孔中的金属片，氖管（选填“会”或“不会”）发光，开关应该接在（选填“①”或“②”）位置。
