1、吊装准备a 轴线、标高复查与放线，复核根据土建提供的基础基准轴线和标高点，以此为基准确定安装基准线。
避雷针吊装前，对避雷针的外形尺寸、方位等等，进行全面复核。
确认符合设计图纸要求后，划出避雷针上下两端的安装中心线和钢柱下端标高线.b 吊装前首先确定避雷针吊点位置为第四节处，用吊带捆绑避雷针，吊装时做好防护措施。
c 吊车站位后,应根据回转半径转杆、趴杆,检查是否抗杆。
d 设备吊装前,应掌握当地的天气预报，遇有大于五级的大风时,不得进行吊装作业。
2、正式吊装a本工程吊装主要是独立避雷针吊装，现场根据设计要求组合完毕吊车直接吊装。
b另外，避雷针采用螺栓连接，对每两节之间的螺栓连接质量设立停检点，确保避雷针安装质量，螺栓连接完毕后进行自检、互检合格方可进行吊装，否则整改。
螺栓全部安装就位后，可以开始紧固。
紧固方法一般分两步进行，即初拧和终拧。
应将全部螺栓进行初拧，初拧扭矩应为标准轴力的60%～80%，具体还要根据材料厚度、螺栓间距等情况适当掌握。
本工程钢材是Q235B故根据螺栓拧紧力矩技术标准拧紧力矩为225.6N.m初拧扭矩力度为人的臂力受到最大阻碍时为宜。
终拧时人的全身力气拧不动时为宜。
为了防止螺栓受外部环境的影响故一般初拧、终拧应该在同一时间内完成。
c吊车的选取：根据避雷针的自身重量40米高为3.55T、30米高为2.45T，以最大重量选择吊车的型号满足现场吊装要求故选择25T吊车，25T吊车主臂加副臂的高度能满足最大40米高度的要求。
3、现场参数金堤变：（吊车支点按照方案实施，现场线路与吊车有冲突时根据现场调整位置）1#避雷针安装时不受周围环境影响，吊车站在大门口处先把旧塔基拆除吊到门口外围进行拆散。
吊车四角支撑点全部支撑在大门口处，现场能满足支撑要求。
2#避雷针安装时吊车的北边安全距离为5米不能带电施工。
吊车支设时四角支撑点为南侧靠南墙、吊车北侧支撑在路边石北1米左右范围处。
3#避雷针安装时吊车的北边和东边安全距离为3米不能带电施工。

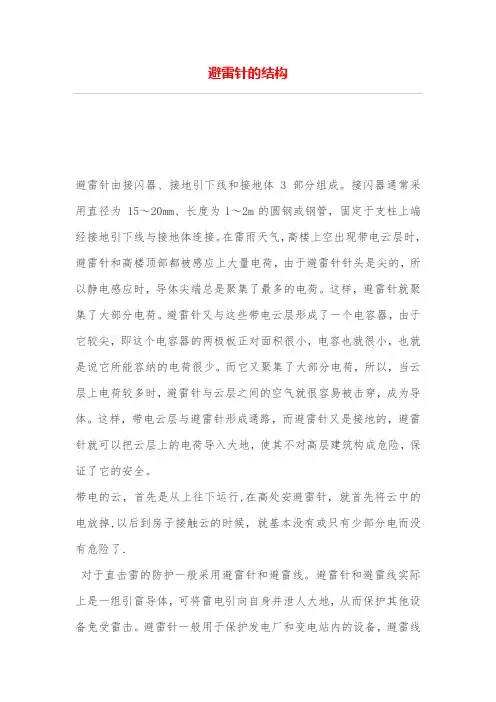

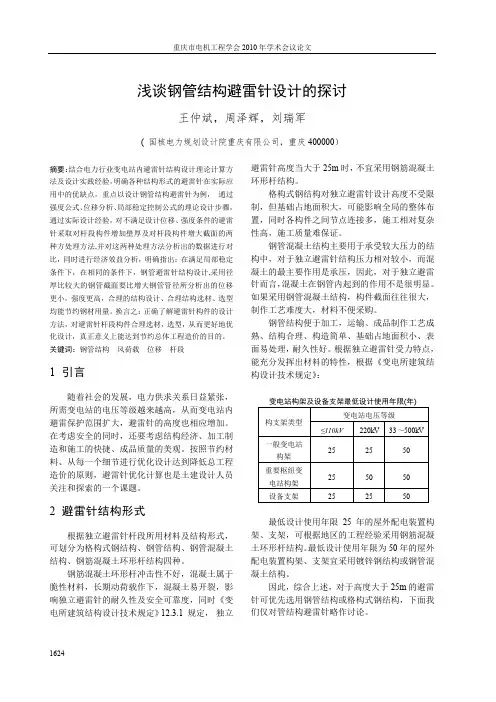

避雷针的结构避雷针由接闪器、接地引下线和接地体 3部分组成。
接闪器通常采用直径为 15～20mm、长度为1～2m的圆钢或钢管，固定于支柱上端经接地引下线与接地体连接。
在雷雨天气，高楼上空出现带电云层时，避雷针和高楼顶部都被感应上大量电荷，由于避雷针针头是尖的，所以静电感应时，导体尖端总是聚集了最多的电荷。
这样，避雷针就聚集了大部分电荷。
避雷针又与这些带电云层形成了一个电容器，由于它较尖，即这个电容器的两极板正对面积很小，电容也就很小，也就是说它所能容纳的电荷很少。
而它又聚集了大部分电荷，所以，当云层上电荷较多时，避雷针与云层之间的空气就很容易被击穿，成为导体。
这样，带电云层与避雷针形成通路，而避雷针又是接地的，避雷针就可以把云层上的电荷导入大地，使其不对高层建筑构成危险，保证了它的安全。
带电的云，首先是从上往下运行,在高处安避雷针，就首先将云中的电放掉,以后到房子接触云的时候，就基本没有或只有少部分电而没有危险了．对于直击雷的防护一般采用避雷针和避雷线。
避雷针和避雷线实际上是一组引雷导体，可将雷电引向自身并泄人大地，从而保护其他设备免受雷击。
避雷针一般用于保护发电厂和变电站内的设备，避雷线主要用于保护输电线路，也可以用于保护发电厂和变电站内的设备。
避雷针包括接闪器、接地引下线和接地体三部分。
(1)接闪器。
接闪器位于避雷针的上部，它必须高于被保护设备，顶部呈尖锥形，是避雷针最高的部分。
接闪器常用长1～2m镀锌圆钢或镀锌钢管制成。
(2)接地引下线。
接地引下线是接闪器和接地体间的连接导线，用来将接闪器上的雷电流安全引入接地体，应保证雷电流通过时不致熔断。
它一般用直径不小于8mm的镀锌圆钢或截面不小于35mm²的镀锌钢绞线制成，也可以用厚度不小于4mm、宽度不小于12mm的扁钢制成，还可以利用钢筋混凝土杆塔内的钢筋或钢塔的本身作为引下线。
(3)接地体。
接地体是避雷针最下端的部分，是一组埋设于地下的导体。
表 5.1.1防雷装置的材料及使用条件注：1、敷设于粘土或潮湿土壤中的镀锌钢可能受到腐蚀；2、在沿海地区，敷设于混凝土中的镀锌钢不宜延伸进入土壤中；3、不得在地中采用铅。
表 5.1.2 防雷装置各连接部件的最小截面5.2接闪器5.2.1接闪器的材料、结构和最小截面应符合表 5.2.1的规定。
表 5.2.1接闪线（带）、接闪杆和引下线的材料、结构与最小截面注：①热浸或电镀锡的锡层最小厚度为 1μm;②镀锌层宜光滑连贯、无焊剂斑点，镀锌层圆钢至少22.7g/m2、扁钢至少32.4g/m2；③仅应用于接闪杆。
当应用于机械应力没达到临界值之处，可采用直径10 mm、最长1 m的接闪杆，并增加固定；④仅应用于入地之处；⑤不锈钢中，铬的含量等于或大于 16 %，镍的含量等于或大于 8 %，碳的含量等于或小于 0 .08%；⑥对埋于混凝土中以及与可燃材料直接接触的不锈钢，其最小尺寸宜增大至直径10 mm的78mm2（单根圆钢）和最小厚度3mm 的75mm2（单根扁钢）；⑦在机械强度没有重要要求之处，50mm2（直径8mm）可减为28mm2（直径 6mm）。
并应减小固定支架间的间距；⑧当温升和机械受力是重点考虑之处，50mm2加大至75mm2；⑨避免在单位能量10 MJ/Ω下熔化的最小截面是铜为16 mm2、铝为25 mm2 、钢为50 mm2、不锈钢为50 mm2 。
⑩截面积允许误差为 -3%。
5.2.2接闪杆宜采用热镀锌圆钢或钢管制成时，其直径应符合下列规定：1、杆长 1 m以下时，圆钢不应小于 12 mm，钢管不应小于为20mm。
2、杆长 1～2 m时，圆钢不应小于16 mm；钢管不应小于25 mm。
3、独立烟囱顶上的杆，圆钢不应小于20 mm；钢管不应小于 40 mm。
5.2.3 接闪杆的接闪端宜做成半球状，其最小弯曲半径为宜为4 .8 mm，最大宜为12.7 mm。
5.2.4 当独立烟囱上采用热镀锌接闪环时，其圆钢直径不应小于12mm；扁钢截面不应小于 100 mm2，其厚度不应小于 4 mm。

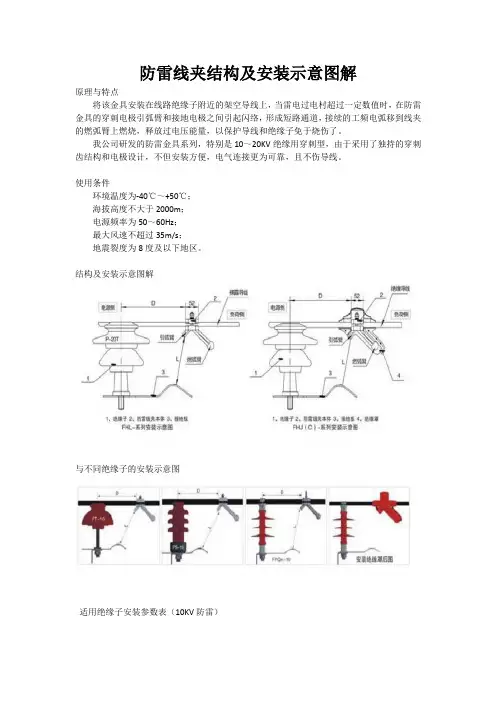

防雷线夹结构及安装示意图解原理与特点将该金具安装在线路绝缘子附近的架空导线上，当雷电过电村超过一定数值时，在防雷金具的穿刺电极引弧臂和接地电极之间引起闪络，形成短路通道，接续的工频电弧移到线夹的燃弧臂上燃烧，释放过电压能量，以保护导线和绝缘子免于烧伤了。
