四种压力传感器的基本工作原理及特点一:电阻应变式传感器1 1电阻应变式传感器定义被测的动态压力作用在弹性敏感元件上,使它产生变形,在其变形的部位粘贴有电阻应变片,电阻应变片感受动态压力的变化,按这种原理设计的传感器称为电阻应变式压力传感器。
1.2 电阻应变式传感器的工作原理电阻应变式传感器所粘贴的金属电阻应变片主要有丝式应变片与箔式应变片。
箔式应变片是以厚度为0.002——0.008mm 的金属箔片作为敏感栅材料,,箔栅宽度为0.003——0.008mm 。
丝式应变片是由一根具有高电阻系数的电阻丝(直径0.015--0.05mm),平行地排成栅形(一般2——40条),电阻值60——200 Ω,通常为120 Ω,牢贴在薄纸片上,电阻纸两端焊有引出线,表面覆一层薄纸,即制成了纸基的电阻丝式应变片。
测量时,用特制的胶水将金属电阻应变片粘贴于待测的弹性敏感元件表面上,弹性敏感元件随着动态压力而产生变形时,电阻片也跟随变形。
如下图所示。
B 为栅宽,L 为基长。
材料的电阻变化率由下式决定:d d d R A R Aρρ=+ (1) 式中;R —材料电阻ρ—材料电阻率由材料力学知识得;[(12)(12)]dRR C K μμεε=++-= (2)K —金属电阻应变片的敏感度系数式中K 对于确定购金属材料在一定的范围内为一常数,将微分dR 、dL 改写成增量ΔR 、ΔL,可得R L K K R Lε∆∆== (3)由式(2)可知,当弹性敏感元件受到动态压力作用后随之产生相应的变形ε,而形应变值可由丝式应变片或箔式应变片测出,从而得到了ΔR 的变化,也就得到了动态压力的变化,基于这种应变效应的原理实现了动态压力的测量。
1.3电阻应变式传感器的分类及特点测低压用的膜片式压力传感器常用的电阻应变式压力传感器包括 测中压用的膜片——应变筒式压力传感器测高压用的应变筒式压力传感器1.3.1膜片——应变筒式压力传感器的特点该传感器的特点是具有较高的强度和抗冲击稳定性,具有优良的静态特性、动态特性和较高的自震频率,可达30khz 以上,测量的上限压力可达到9.6mp a 。

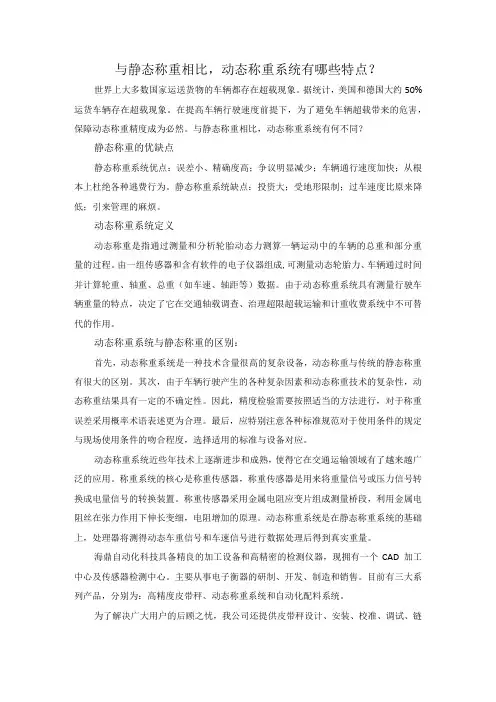

与静态称重相比,动态称重系统有哪些特点?世界上大多数国家运送货物的车辆都存在超载现象。
据统计,美国和德国大约50%运货车辆存在超载现象。
在提高车辆行驶速度前提下,为了避免车辆超载带来的危害,保障动态称重精度成为必然。
与静态称重相比,动态称重系统有何不同?静态称重的优缺点静态称重系统优点:误差小、精确度高;争议明显减少;车辆通行速度加快;从根本上杜绝各种逃费行为。
静态称重系统缺点:投资大;受地形限制;过车速度比原来降低;引来管理的麻烦。
动态称重系统定义动态称重是指通过测量和分析轮胎动态力测算一辆运动中的车辆的总重和部分重量的过程。
由一组传感器和含有软件的电子仪器组成,可测量动态轮胎力、车辆通过时间并计算轮重、轴重、总重(如车速、轴距等)数据。
由于动态称重系统具有测量行驶车辆重量的特点,决定了它在交通轴载调查、治理超限超载运输和计重收费系统中不可替代的作用。
动态称重系统与静态称重的区别:首先,动态称重系统是一种技术含量很高的复杂设备,动态称重与传统的静态称重有很大的区别。
其次,由于车辆行驶产生的各种复杂因素和动态称重技术的复杂性,动态称重结果具有一定的不确定性。
因此,精度检验需要按照适当的方法进行,对于称重误差采用概率术语表述更为合理。
最后,应特别注意各种标准规范对于使用条件的规定与现场使用条件的吻合程度,选择适用的标准与设备对应。
动态称重系统近些年技术上逐渐进步和成熟,使得它在交通运输领域有了越来越广泛的应用。
称重系统的核心是称重传感器,称重传感器是用来将重量信号或压力信号转换成电量信号的转换装置。
称重传感器采用金属电阻应变片组成测量桥段,利用金属电阻丝在张力作用下伸长变细,电阻增加的原理。
动态称重系统是在静态称重系统的基础上,处理器将测得动态车重信号和车速信号进行数据处理后得到真实重量。
海鼎自动化科技具备精良的加工设备和高精密的检测仪器,现拥有一个CAD加工中心及传感器检测中心。
主要从事电子衡器的研制、开发、制造和销售。
传感器的特性传感器的特性是指传感器的输入量和输出量之间的对应关系。
通常把传感器的特性分为两种:静态特性和动态特性。
静态特性是指输入不随时间而变化的特性,它表示传感器在被测量各个值处于稳定状态下输入输出的关系。
动态特性是指输入随时间而变化的特性,它表示传感器对随时间变化的输入量的响应特性。
一般来说,传感器的输入和输出关系可用微分方程来描述。
理论上,将微分方程中的一阶及以上的微分项取为零时,即可得到静态特性。
因此传感器的静特性是其动特性的一个特例。
传感器除了描述输入与输出量之间的关系特性外,还有与使用条件、使用环境、使用要求等有关的特性。
1传感器的静特性传感器的输入-输出关系:输入(外部影响:冲振、电磁场、线性、滞后、重复性、灵敏度、误差因素)—传感器—输出(外部影响:温度、供电、各种干扰稳定性、温漂、稳定性(零漂)、分辨力、误差因素)。
人们总希望传感器的输入与输出成唯一的对应关系,而且最好呈线性关系。
但一般情况下,输入输出不会完全符合所要求的线性关系,因传感器本身存在着迟滞、蠕变、摩擦等各种因素,以及受外界条件的各种影响。
传感器静态特性的主要指标有:线性度、灵敏度、重复性、迟滞、分辨率、漂移、稳定性等。
2传感器的动特性动特性是指传感器对随时间变化的输入量的响应特性。
很多传感器要在动态条件下检测,被测量可能以各种形式随时间变化。
只要输入量是时间的函数,则其输出量也将是时间的函数,其间关系要用动特性来说明。
设计传感器时要根据其动态性能要求与使用条件选择合理的方案和确定合适的参数;使用传感器时要根据其动态特性与使用条件确定合适的使用方法,同时对给定条件下的传感器动态误差作出估计。
总之,动特性是传感器性能的一个重要方面,对其进行研究与分析十分必要。
总的来说,传感器的动特性取决于传感器本身,另一方面也与被测量的形式有关。
(1)规律性的:1)周期性的:正弦周期输入、复杂周期输入;2)非周期性的:阶跃输入、线性输入、其他瞬变输入(2)随机性的:1)平稳的:多态历经过程、非多态历经过程;2)非平稳的随机过程。

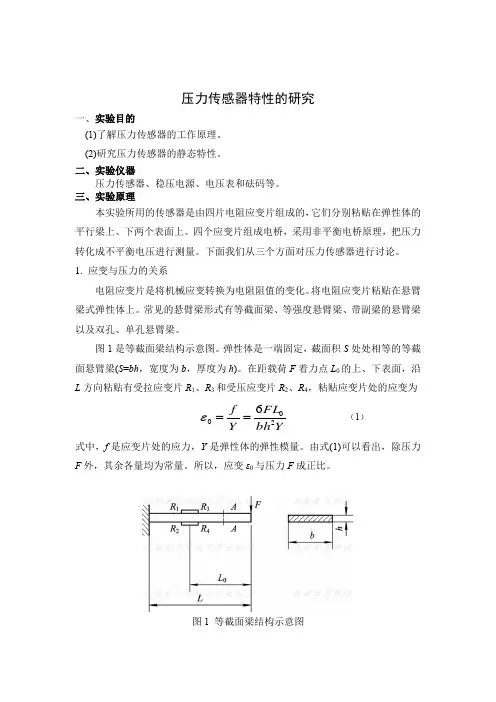

压力传感器特性的研究一、实验目的(1)了解压力传感器的工作原理。
(2)研究压力传感器的静态特性。
二、实验仪器压力传感器、稳压电源、电压表和砝码等。
三、实验原理本实验所用的传感器是由四片电阻应变片组成的,它们分别粘贴在弹性体的平行梁上、下两个表面上。
四个应变片组成电桥,采用非平衡电桥原理,把压力转化成不平衡电压进行测量。
下面我们从三个方面对压力传感器进行讨论。
1. 应变与压力的关系电阻应变片是将机械应变转换为电阻阻值的变化。
将电阻应变片粘贴在悬臂梁式弹性体上。
常见的悬臂梁形式有等截面梁、等强度悬臂梁、带副梁的悬臂梁以及双孔、单孔悬臂梁。
图1是等截面梁结构示意图。
弹性体是一端固定,截面积S 处处相等的等截面悬臂梁(S =bh ,宽度为b ,厚度为h )。
在距载荷F 着力点L 0的上、下表面,沿L 方向粘贴有受拉应变片R 1、R 3和受压应变片R 2、R 4,粘贴应变片处的应变为Y bh FL Y f 2006==ε (1)式中,f 是应变片处的应力,Y 是弹性体的弹性模量。
由式(1)可以看出,除压力F 外,其余各量均为常量。
所以,应变ε0与压力F 成正比。
图1 等截面梁结构示意图2.电阻的变化与电压的关系由于弹性体的应变发生了变化,粘贴在其上的电阻应变片的电阻值也随之发生变化,受拉的电阻应变片电阻值增加,而受压的电阻应变片电阻值减少,把四个电阻应变片组成一个电桥,这便成为差动电桥,如图2所示。
此时,电桥的输出电压U 为S S U R R R R R R U R R R R R R U 443344221111ΔΔΔΔΔ-++---+++=∆ (2)图2 应变片差动电桥电路若R 1=R 2=R 3=R 4且ΔR 1=ΔR 2=ΔR 3=ΔR 4,则有S S S U R R U R R R U R R R U 11111111Δ2Δ2Δ=--+= (3)由上式可知,电压U 与电阻值的变化成正比。
由此可以看出,差动电桥既没有非线性误差,又具有较高的灵敏度,同时还具有适应温度变化的补偿能力等优点。
探析传感器的静态特性摘要传感器的静态以及动态的特性可以反映它的工作特性,而静态特性是表示传感器在输入量的每个数值都处在稳定的状态的时候的输入以及输出之间的关系,能够很好反映传感器的各项功能指标,其中包括传感器的迟后性、重复性、线性度以及静态误差几个方面。
关键词传感器;静态;特性之前对传感器静态特性的分析以及测试需要很多仪器一起操作才能完成,额且出入和输出信号的测量以及特性指标方面的计算都需要人为完成,这样的工作量很大,而且工作效率很低,工作结果的可靠性也不高。
由于虚拟仪器的传感器特性分析数据的处理能力很强,而且效率很高,准确度很高,所显示出来的内容很丰富,性价比很高,所以被广泛的应用。
1传感器静态特性的性能指标在检测控制系统的实验当中,需要各种参数来进行控制,如果要想有很好的控制性能,传感器就要能够感测被测量的变化,而且还要准确的把这些数值表示出来,传感器的基本特性分为动态特性和静态特性,本文主要介绍的是传感器的静态特性的性能指标。
静态特性的性能指标主要包括灵敏度、重复性、迟滞、线性度、漂移、精度、分辨力和稳定性等等。
灵敏度是一个很重要的指标,它的值就是输出量的增量与相应输入量的增量的比值,所表示的是单位输入量的变化所引起传感器输出量的变化,也就是灵敏度的数值越大,传感器的愈加灵敏。
重复性是传感器在输入量按照同一个方向做全量程的多次变化的时候所得到的特性曲线不一致的程度。
迟滞是传感器在输入量从小到大以及输入量从大到小的变化期间输入输出特性曲线不重合的现象。
也就是输入信号大笑相同,传感器的正反行程的输出信号大笑不同,迟滞差值就是这个差值。
线性度是传感器输出量与输入量之间的实际关系曲线偏离拟合直线的程度。
传感器的漂移是输入量不变,输出量岁时间变化的现象。
产生这种现象的原因有两个,一个是传感器自身结构的参数,另外一个原因是周围的温度以及湿度等环境的影响。
最常见的漂移就是温度的漂移,周围环境的温度变化引起了输出量的变化。
