第三章 传感器的静态特性和动态特性讲解

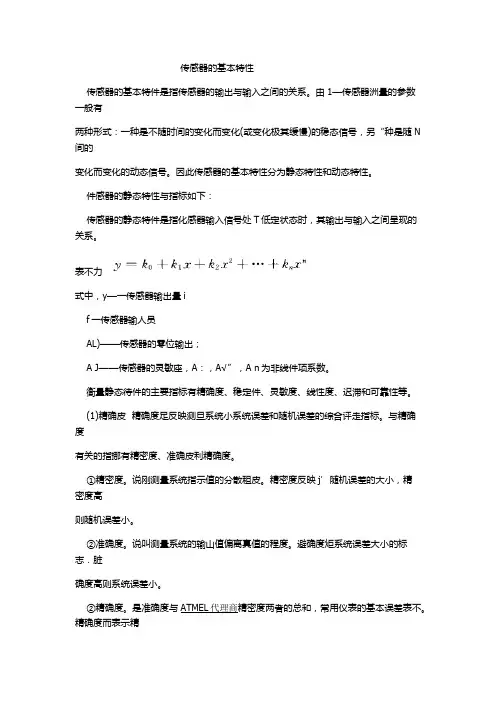

传感器的基本特性传感器的基本特件是指传感器的输出与输入之间的关系。

由1—传感器洲量的参数一般有两种形式：一种是不随时间的变化而变化(或变化极其缓慢)的稳态信号，另“种是随N 间的变化而变化的动态信号。

因此传感器的基本特性分为静态特性和动态特性。

件感器的静态特性与指标如下：传感器的静态特件是指化感器输入信号处T低定状态时，其输出与输入之间呈现的关系。

表不力式中，y—一传感器输出量if一传感器输人员AL)——传感器的零位输出；A J——传感器的灵敏座，A：，A√”，A n为非线件项系数。

衡量静态待件的主要指标有精确度、稳定件、灵敏度、线性度、迟滞和可靠性等。

(1)精确皮精确度足反映测旦系统小系统误差和随机误差的综合评走指标。

与精确度有关的指挪有精密度、准确皮利精确度。

①精密度。

说刚测量系统指示值的分散租皮。

精密度反映j’随机误差的大小，精密度高则随机误差小。

②准确度。

说叫测量系统的输山值偏离真值的程度。

避确度炬系统误差大小的标志．脏确度高则系统误差小。

②精确度。

是准确度与ATMEL代理商精密度两者的总和，常用仪表的基本误差表不。

精确度而表示精密度和难确度都而。

Iql—4个的肘市例子有助十对牌确皮、精密度和精确度3个概念的理解。

图(a)表不准确度；苟而精密度低；图(b)大示精密度尚而淮确度低；阎(c)表不准确度和精密度部高。

即它的桔确陵尚。

(2)稳定性传感器的稳定性常用稳定度和影响系数表尔。

①稳定度。

是指在规定I：作条件范围和规定时间内，传感器性能保持不变的能力。

传感器在工作时，内部随机变动的因素很多，例如发生周期性变动、漂移或机械部分的摩擦等都会引起输出值的变化。

稳定度般用甫复件的数值羽I观测时间的长短表示。

例如，某传感器输出电压值每小时变化1．5rnv。

可4成稳定度为1．5n、v儿。

(9影响系数。

是指出于外界环境变化引起传感器输小值变化的足。

一般传感器都有给定的标准工作条件，如环境温度20℃、相对湿度60％、大气压力10]．咒kPa、电源电压22()V等。

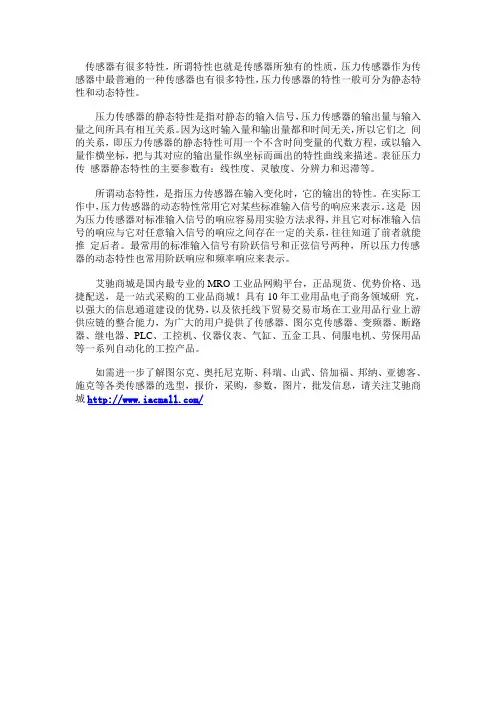

传感器有很多特性，所谓特性也就是传感器所独有的性质，压力传感器作为传感器中最普遍的一种传感器也有很多特性，压力传感器的特性一般可分为静态特性和动态特性。

压力传感器的静态特性是指对静态的输入信号，压力传感器的输出量与输入量之间所具有相互关系。

因为这时输入量和输出量都和时间无关，所以它们之间的关系，即压力传感器的静态特性可用一个不含时间变量的代数方程，或以输入量作横坐标，把与其对应的输出量作纵坐标而画出的特性曲线来描述。

表征压力传感器静态特性的主要参数有：线性度、灵敏度、分辨力和迟滞等。

所谓动态特性，是指压力传感器在输入变化时，它的输出的特性。

在实际工作中，压力传感器的动态特性常用它对某些标准输入信号的响应来表示。

这是因为压力传感器对标准输入信号的响应容易用实验方法求得，并且它对标准输入信号的响应与它对任意输入信号的响应之间存在一定的关系，往往知道了前者就能推定后者。

最常用的标准输入信号有阶跃信号和正弦信号两种，所以压力传感器的动态特性也常用阶跃响应和频率响应来表示。

艾驰商城是国内最专业的MRO工业品网购平台，正品现货、优势价格、迅捷配送，是一站式采购的工业品商城！具有10年工业用品电子商务领域研究，以强大的信息通道建设的优势，以及依托线下贸易交易市场在工业用品行业上游供应链的整合能力，为广大的用户提供了传感器、图尔克传感器、变频器、断路器、继电器、PLC、工控机、仪器仪表、气缸、五金工具、伺服电机、劳保用品等一系列自动化的工控产品。

如需进一步了解图尔克、奥托尼克斯、科瑞、山武、倍加福、邦纳、亚德客、施克等各类传感器的选型，报价，采购，参数，图片，批发信息，请关注艾驰商城/。

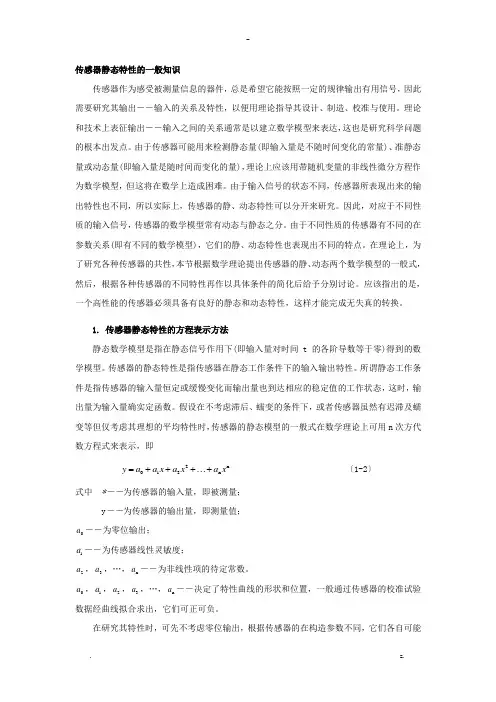

传感器静态特性的一般知识传感器作为感受被测量信息的器件，总是希望它能按照一定的规律输出有用信号，因此需要研究其输出――输入的关系及特性，以便用理论指导其设计、制造、校准与使用。

理论和技术上表征输出――输入之间的关系通常是以建立数学模型来表达，这也是研究科学问题的根本出发点。

由于传感器可能用来检测静态量(即输入量是不随时间变化的常量)、准静态量或动态量(即输入量是随时间而变化的量)，理论上应该用带随机变量的非线性微分方程作为数学模型，但这将在数学上造成困难。

由于输入信号的状态不同，传感器所表现出来的输出特性也不同，所以实际上，传感器的静、动态特性可以分开来研究。

因此，对应于不同性质的输入信号，传感器的数学模型常有动态与静态之分。

由于不同性质的传感器有不同的在参数关系(即有不同的数学模型)，它们的静、动态特性也表现出不同的特点。

在理论上，为了研究各种传感器的共性，本节根据数学理论提出传感器的静、动态两个数学模型的一般式，然后，根据各种传感器的不同特性再作以具体条件的简化后给予分别讨论。

应该指出的是，一个高性能的传感器必须具备有良好的静态和动态特性，这样才能完成无失真的转换。

1. 传感器静态特性的方程表示方法静态数学模型是指在静态信号作用下(即输入量对时间t 的各阶导数等于零)得到的数学模型。

传感器的静态特性是指传感器在静态工作条件下的输入输出特性。

所谓静态工作条件是指传感器的输入量恒定或缓慢变化而输出量也到达相应的稳定值的工作状态，这时，输出量为输入量确实定函数。

假设在不考虑滞后、蠕变的条件下，或者传感器虽然有迟滞及蠕变等但仅考虑其理想的平均特性时，传感器的静态模型的一般式在数学理论上可用n 次方代数方程式来表示，即2n 012n y a a x a x a x =+++⋯+ 〔1-2〕式中 *――为传感器的输入量，即被测量；y ――为传感器的输出量，即测量值；0a ――为零位输出；1a ――为传感器线性灵敏度；2a ，3a ，…，n a ――为非线性项的待定常数。

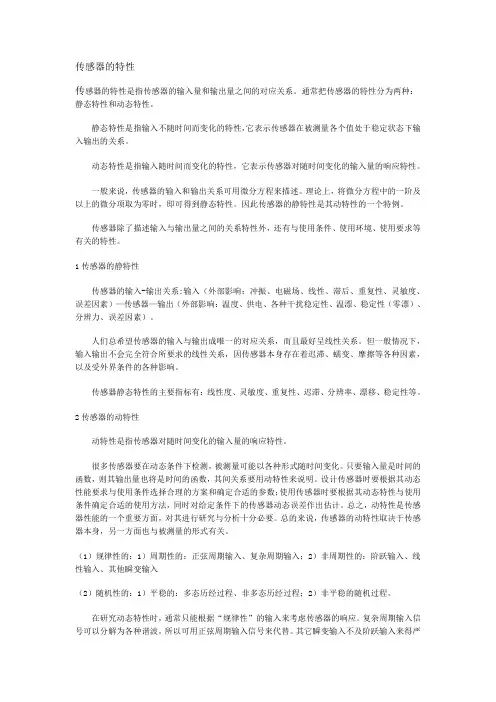

传感器的特性传感器的特性是指传感器的输入量和输出量之间的对应关系。

通常把传感器的特性分为两种：静态特性和动态特性。

静态特性是指输入不随时间而变化的特性，它表示传感器在被测量各个值处于稳定状态下输入输出的关系。

动态特性是指输入随时间而变化的特性，它表示传感器对随时间变化的输入量的响应特性。

一般来说，传感器的输入和输出关系可用微分方程来描述。

理论上，将微分方程中的一阶及以上的微分项取为零时，即可得到静态特性。

因此传感器的静特性是其动特性的一个特例。

传感器除了描述输入与输出量之间的关系特性外，还有与使用条件、使用环境、使用要求等有关的特性。

1传感器的静特性传感器的输入-输出关系:输入（外部影响：冲振、电磁场、线性、滞后、重复性、灵敏度、误差因素）—传感器—输出（外部影响：温度、供电、各种干扰稳定性、温漂、稳定性（零漂）、分辨力、误差因素）。

人们总希望传感器的输入与输出成唯一的对应关系，而且最好呈线性关系。

但一般情况下，输入输出不会完全符合所要求的线性关系，因传感器本身存在着迟滞、蠕变、摩擦等各种因素，以及受外界条件的各种影响。

传感器静态特性的主要指标有：线性度、灵敏度、重复性、迟滞、分辨率、漂移、稳定性等。

2传感器的动特性动特性是指传感器对随时间变化的输入量的响应特性。

很多传感器要在动态条件下检测，被测量可能以各种形式随时间变化。

只要输入量是时间的函数，则其输出量也将是时间的函数，其间关系要用动特性来说明。

设计传感器时要根据其动态性能要求与使用条件选择合理的方案和确定合适的参数；使用传感器时要根据其动态特性与使用条件确定合适的使用方法，同时对给定条件下的传感器动态误差作出估计。

总之，动特性是传感器性能的一个重要方面，对其进行研究与分析十分必要。

总的来说，传感器的动特性取决于传感器本身，另一方面也与被测量的形式有关。

（1）规律性的：1）周期性的：正弦周期输入、复杂周期输入；2）非周期性的：阶跃输入、线性输入、其他瞬变输入（2）随机性的：1）平稳的：多态历经过程、非多态历经过程；2）非平稳的随机过程。
