人工挖孔混凝土灌注桩施工技术交底

人工挖孔桩混凝土浇灌安全技术交底一、前期准备工作1.1 现场检查与评估在进行人工挖孔桩混凝土浇灌之前，必须要进行现场检查与评估，以了解施工现场的地质条件、周围建筑物及设施的情况等。

具体包括以下几个方面：•地基基础条件：地基是否稳定，有无坑洼或下沉等•地下水位：需要了解地下水位的深度和底部土壤情况•其他建筑物和设施：包括周围的建筑物和设施，如房屋、管道等•各种施工设备和材料的质量问题：对于挖掘机、混凝土泵车等设备，需要对其进行检查评估1.2. 安全方案制定在了解了施工现场的情况之后，需要制定安全方案。

安全方案应确保施工过程能够安全顺利地进行，避免出现人身伤害、环境污染等事故。

安全方案应包括以下内容：•施工人员的培训和安全意识的宣传•现场人员规划和安排•安全防护措施和应急预案二、现场操作流程2.1 挖孔挖孔工序是人工挖孔桩施工的第一个环节。

根据预定的孔径和孔深，在现场进行开挖，确定挖孔的位置，工人们需要测量孔的直径、深度等参数来确定挖孔的具体位置。

挖孔的具体步骤分为以下几个步骤：1.在指定位置，确定孔的中心点2.根据孔的直径，钻出圆形轮廓线3.按照孔的深度进行挖掘，从口径较宽处向口径较窄处逐步挖掘2.2 立管、内胎安装在挖好孔之后，需要安装立管和内模具，以便铸造混凝土。

立管是孔内的立柱状装置，安装立管的一端通常是扁平的，另一端是锥形的，以便较好地与混凝土接触。

内模具是将孔内混凝土充填的模具结构，它包括模具本体、导向器、内胎等部分。

这些部件的安装需要注意以下几个方面：1.安装时须保证立管与孔壁间距均匀2.立管与模具的连接应作好密封措施3.内模具应按要求的深度安装2.3 混凝土浇灌在立管和内模具安装好之后，可以进行混凝土浇灌了。

在浇灌过程中，需要保证混凝土的质量，控制混凝土的落差，防止孔内混凝土流动过大。

混凝土浇灌需要注意以下几个方面：1.按照预定比例进行混凝土搅拌，并对混凝土品质进行检测2.采用混凝土泵车进行输送，严格控制浇灌速度和落差3.必须确保浇灌过程中无泥浆撞击，防止立管变形或打偏2.4 模具回收等待混凝土充分凝固后，需要对内模具和立管进行回收。

人工挖孔灌注桩技术交底一、工程概述本工程为_____，位于_____，建筑面积为_____平方米。

基础采用人工挖孔灌注桩，桩径为_____mm 至_____mm，桩身混凝土强度等级为_____。

二、施工准备1、技术准备熟悉施工图纸及地质勘察报告，了解桩位布置、桩径、桩长、桩顶标高及持力层等情况。

编制施工方案，并向施工人员进行技术交底。

测量放线，确定桩位中心线及高程控制点。

2、材料准备水泥：采用_____水泥，有出厂合格证及复试报告。

砂：中砂，含泥量不大于 3%。

石子：碎石，粒径 5mm 40mm，含泥量不大于 1%。

钢筋：钢筋的品种、规格、级别应符合设计要求，有出厂合格证及复试报告。

3、施工机具准备挖孔设备：辘轳、提土桶、风镐、铁锹等。

护壁模板：钢模板或木模板。

垂直运输设备：电动葫芦或卷扬机。

混凝土浇筑设备：搅拌机、振动棒等。

4、作业条件准备场地平整，排水畅通，具备“三通一平”条件。

桩位已测量放线，并经复核无误。

施工机具设备已安装调试完毕，能正常运转。

三、施工工艺流程1、放线定桩位及高程根据设计图纸，利用全站仪或经纬仪进行桩位放线，确定桩位中心，并设置十字护桩。

测量桩位地面高程，确定挖孔深度。

2、开挖第一节桩孔土方以桩位中心为圆心，按设计桩径加护壁厚度为半径画出开挖轮廓线。

采用人工自上而下逐层开挖，每层开挖深度为 10m 左右。

挖出土方及时运出孔外，不得堆放在孔口周围。

3、支护第一节护壁第一节桩孔挖好后，立即安装护壁模板。

护壁模板采用钢模板或木模板，模板之间用卡具、扣件连接固定。

护壁混凝土采用 C20 混凝土，坍落度为 80mm 100mm，人工浇筑振捣密实。

4、检查桩位（中心）轴线及标高每节护壁施工完成后，必须将桩位十字轴线和标高测设在护壁的上口，然后用十字线对中，吊线坠向井底投设，以半径尺杆检查孔壁的垂直平整度。

随之进行修整，井深必须以基准点为依据，逐根进行引测。

保证桩孔轴线位置、标高、截面尺寸满足设计要求。

灌注桩技术交底关键信息项：1、灌注桩的类型及规格2、施工工艺流程3、质量标准及验收要求4、安全注意事项5、施工进度安排6、环境保护措施1、灌注桩的类型及规格11 明确本次灌注桩工程所采用的灌注桩类型，如钻孔灌注桩、冲孔灌注桩、人工挖孔灌注桩等。

111 详细说明灌注桩的直径、长度、桩身混凝土强度等级等规格参数。

2、施工工艺流程21 测量放线依据设计图纸和测量控制点，准确放出桩位，并做好标记和保护。

对测量结果进行复核，确保桩位的准确性。

22 护筒埋设护筒采用钢板制作，其内径应大于桩径 200 400mm。

护筒埋设深度应符合规范要求，一般为 10 15m，且护筒顶端应高出地面 03m 以上。

护筒中心与桩位中心偏差不得大于 50mm。

23 钻机就位钻机安装应平稳、牢固，确保施工过程中不发生倾斜和位移。

调整钻机垂直度，使其符合规范要求。

24 钻进成孔根据地质条件选择合适的钻进参数，如钻压、转速、钻进速度等。

控制钻进深度，达到设计要求后进行终孔验收。

钻进过程中要及时清理孔内渣土，保持孔内清洁。

25 清孔采用正循环或反循环清孔方法，清除孔底沉渣。

清孔后的泥浆性能指标应符合规范要求，孔底沉渣厚度不得大于规范规定值。

26 钢筋笼制作与安装钢筋笼应按照设计图纸要求制作，主筋间距、箍筋间距、钢筋笼直径和长度等应符合规范要求。

钢筋笼采用分段制作，分段长度应根据运输和吊装条件确定，接头应错开布置。

钢筋笼安装时应保持垂直，对准孔位缓慢下放，避免碰撞孔壁，其顶面和底面标高应符合设计要求。

27 导管安装导管采用钢管制作，其内径应符合规范要求。

导管安装前应进行水密性试验，确保导管密封良好。

导管底口距离孔底宜为 03 05m。

28 混凝土灌注混凝土配合比应符合设计要求，坍落度宜为 180 220mm。

灌注前应再次检查孔底沉渣厚度，如超过规定应重新清孔。

混凝土灌注应连续进行，不得中断，灌注过程中应及时测量混凝土面上升高度，控制导管埋深在 2 6m 之间。

人工挖孔桩安全技术交底1. 引言人工挖孔桩是一种常用于地基工程中的施工方法，通过挖掘地面并灌注混凝土形成桩基，以增加土壤的承载力和稳定性。

然而，由于挖掘过程涉及到工人操作和深入地面，存在一定的安全风险。

因此，在进行人工挖孔桩施工前，有必要对相关安全技术进行交底。

2. 安全技术要点2.1 施工前的准备工作在进行人工挖孔桩施工前，必须进行一系列的准备工作以确保施工的安全性。

包括但不限于： - 安全区域划定：根据挖孔桩的尺寸和施工计划，划定安全区域，防止他人闯入并避免因施工过程中的坍塌事故而对周围环境造成影响。

- 地下管线标识：在进行挖掘作业前，必须确定并标示地下水、电力、通信等管线的位置，以免施工过程中对已有设施造成损坏。

- 环境检查：检查现场是否有不稳定的地基、地下水位过高以及其他不利于施工的环境，必要时采取相应的措施。

2.2 挖孔桩施工过程中的安全措施在挖孔桩的施工过程中，需要特别注意以下安全措施： -使用合适的个人防护装备：包括头盔、安全鞋、手套等。

确保工人的个人安全。

- 施工人员的培训：施工工人必须经过相关培训，了解施工过程中的安全知识，并具备相应的操作技能。

- 临时支护结构：根据挖孔桩的尺寸和土质情况，确定是否需要设置临时支护结构，以防止坍塌事故。

- 定期检查挖孔桩的稳定性：定期检查挖孔桩的稳定性，确保其没有出现变形和沉降现象。

- 事故应急预案：准备应急预案，并配备适当的急救工具，以应对可能发生的事故情况。

2.3 施工后的安全措施人工挖孔桩施工完成后，仍然需要采取一些安全措施以确保施工质量和人员安全。

这些措施包括但不限于： - 桩头处理：根据设计要求，对挖孔桩头部进行处理，确保其平整、垂直，并且无明显的缺陷和裂缝等。

- 施工资料归档：对施工过程中的各种资料进行归档保存，以备日后需要进行检查或追溯。

- 安全交底：对施工人员进行安全技术交底，使其了解施工的风险和安全注意事项。

3. 结论人工挖孔桩施工是一项复杂的工程，涉及到工人的安全和施工质量。

大直径人工挖孔钢筋混凝土灌注桩技术交底㈠、工程概况本工程为市重点工程，位于市南郊东十路北侧，由主楼和三个裙楼组成，主楼建筑面积11890m2，地下两层，地面二十层，高度为87.5m，每层建筑面积为近600m2，结构形式为框架剪力墙高层，裙楼为两层，局部四层，建筑面积11510m2，层高6m，结构形式为框架。

主楼垂直荷载由框架柱和剪力墙传到地下两层的箱形基础上（标高为一8．20m），箱基同时作为桩基的承台，地基承力由65根直径为1000～1200mm的C23钢筋混凝土扩充桩来承担。

场地地质自上而下2.8～4.1m为粘土，其中0.4m厚为填素上或亚粘土，其余为粘土央多量卵石、砾石、姜石。

箱基持力层为第四系下中新统洪积（Q1～2）粘土、碎石层。

㈡、准备工作1、技术准备⑴、收集设计基础和桩基全部图纸、工程地质报告。

⑵、在桩基施工平面布置图上，标明桩位和编号（分别按设计与施工组织设计要求编号），按施工组织设计规定的施工顺序、水电线路标明施工次序。

⑶、施工测量布点，复核测量基线、水准基点及桩位，抄上水平标高木极。

2、施工场地准备由于本建筑物在旧地址上重建，地上和地下障阻物较多，特别是地下各种管网和电缆不清楚，建设单位清理没达到施工要求，应补做“四通一平”的工作，以达到现场施工的要求；做好施工场地临时排水沟，施工用电由建设单位就地解决，临时接线。

3、施工机具挖孔井架两套，电动葫芦三个（起重量为1T，其中1个备用），提土吊桶8个，潜水泵3个，上下吊笼2个，风镐1个，镐、锹、土筐等挖土工具两套，鼓风机和输风管两套，照明工作灯（带橡皮电缆的低压行灯）4个，电铃（供桩孔内外施工通信联系之用）2个。

4、材料水泥：425号普通硅酸盐水泥。

砂：中砂，含泥量小于湖。

石子：碎石，粒径5～15mm，含泥量不大于规。

钢筋：Ⅱ级钢，须有出厂合格证，并经公司试验室试验。

㈢、劳动组织每天三班作业。

每一个桩孔配4人，现场施工机械、水、电维修保养3人，现场技术指挥工程师1人。

人工挖孔灌注桩施工安全技术交底工程名称：金科·璧山中央公园城四期工程项目部施工单位重庆大江建设工程有限公司建设单位重庆璧山金科众玺置业有限公司设备名称作业内容交底人技术负责人安全员接受任何负责人签字接受交底班组或员工签字交底内容一、质量标准及执行规程规范：执行规程规范：《地基与基础工程施工质量验收规范》（GB50202—2002）二、施工准备及基础桩施工操作方法：1 必须熟悉图纸及基础工程的施工设计；了解现场地质状况和水、电源位置及最大可供数量。

2 基桩定位复核合格后，由专业测量监理工程师复核定位点及主控线。

3 做好基桩开挖井圈后，将轴线、控制标高标识于井圈上，进行基础开挖报验，由监理单位进行全数逐桩复核，合格后各方确认方可开挖，重点控制嵌岩深度和相邻桩之间刚性角。

人工挖孔桩深基础工艺流程：挖孔桩定位放线—→砌筑砖井圈—→轴线检测—→基础的开挖与校正—→每开挖1.0m深作C30钢筋混凝土护壁并作复测—→开挖到设计（嵌岩面）深度后进行岩基取样—→送检满足设计要求后施工扩大头及锅底—→扎筋及验收—→浇筑桩身混凝土—→养护—→承台和地梁土石方开挖。

4桩孔每开挖1.0m作钢筋砼护壁，护壁模板采用定型钢模，上下节护壁的搭接长度不小于5cm；护壁混凝土必须保证密实，保证护壁整体性。

在护壁施工过程中，如发现护壁有下坠迹象时，应立即采取横向支撑措施，再进行加固处理并确认无安全隐患后才能继续施工，护壁模板的拆除宜在24小时之后进行。

5 挖孔桩开挖过程中，如遇地下（表）水或淤泥派专人进行清理。

积水或降水位工作将水集中抽排，采用污泥潜水泵抽入排水沟，汇入沉砂井排放到业主指定的市政排水管网；泥土或淤泥转运至场外，井周1米范围内严禁堆土。

6 为保证施工质量和施工安全，相邻桩桩间净距B≤3D时，必须跳桩施工。

7 挖孔桩的开挖采用人工和机械（风镐、水钻）相结合的开挖方法，每挖凿1m按设计作C30钢筋混凝土护壁并进行垂直度和同心度校正，其挖孔桩的允许偏差必须控制在规范范围内，详下表。

人工挖孔灌注桩安全技术交底人工挖孔灌注桩是一种常见的基础施工方法，但由于其作业环境的特殊性，存在诸多安全风险。

为了确保施工过程中的安全，特进行以下安全技术交底。

一、施工前准备1、熟悉施工图纸和地质勘察报告，了解桩位的地质情况、桩径、桩长等设计要求。

2、施工现场应进行平整，清除杂物，设置排水设施，保证场地内不积水。

3、准备好施工所需的设备和材料，如提升设备、护壁模板、通风设备、照明设备、安全防护用品等。

4、对施工人员进行安全教育培训，使其熟悉施工工艺和安全操作规程。

二、孔口防护1、孔口周围应设置高于地面 30cm 的护圈，防止地面杂物和雨水流入孔内。

2、孔口周围严禁堆放物料和施工机具，保持孔口周边的畅通。

3、暂停施工的孔口应加盖防护板，并设置明显的警示标志。

三、护壁施工1、护壁混凝土应严格按照设计配合比进行搅拌，保证护壁的强度和稳定性。

2、每节护壁的高度不宜超过 1m，护壁厚度应符合设计要求。

3、护壁模板应在混凝土达到一定强度后拆除，拆除时间不宜过早，以免影响护壁的质量。

四、通风与照明1、挖孔深度超过 10m 时，应采用机械通风设备向孔内送风，保证孔内空气新鲜。

2、孔内照明应采用安全电压，灯具应采用防爆型，照明线路应架空或采用护套线。

五、提升设备1、提升设备应完好无损，制动装置灵敏可靠。

2、吊钩、吊桶等应采用坚固耐用的材料制作，并定期检查和维护。

3、提升设备严禁超载运行，每次提升物料的重量不得超过设备的额定起重量。

六、孔内作业1、作业人员必须佩戴安全帽、安全带等安全防护用品。

2、孔内作业人员不得超过 2 人，作业时应保持相互之间的联系。

3、挖孔过程中，应经常检查孔内的有害气体浓度，当有害气体浓度超过规定值时，应立即停止作业，采取通风措施，待有害气体浓度降低到允许值后，方可继续作业。

4、挖孔时如遇流沙、涌水等异常情况，应立即停止作业，采取相应的处理措施。

5、孔内爆破作业应严格按照爆破安全规程进行，爆破后应通风排烟 15min 以上，经检查确认无安全隐患后，方可继续作业。

人工挖孔灌注桩技术交底10篇【第1篇】人工挖孔灌注桩施工作业安全技术交底1．人工挖孔灌注桩(简称挖孔桩，下同)适用于工程地质和水文地质条件较好且持力层埋藏较浅、单桩承载力较大的工程。

如没有可靠的技术和安全措施，不得在地下水位高(特别是存在承压水时)的沙土、厚度较大的淤泥质土层中进行挖孔桩施工。

2．挖孔桩的fl深一般不宜超过40m。

当桩长l8m时，桩身直径(不含护壁，下同)不应小于0.8m；当桩长为8m<l<15m时，桩身直径不应小于1.om；当桩长为15m<l<20m时．桩身直径不应小于1.2m；当桩长超过20m时，桩身直径应适当加大。

当桩间净距小于4.5m时，必须采用间隔开挖。

排桩跳挖的最小施工净距也不得小于4.5m。

3.挖孔桩护壁混凝士强度等级应不低于c15，护壁每节高度视土质情况而定，一般可用o.3～1m。

4.在岩溶地区或风化不均、有夹层、软硬变化较大的岩层中采用挖孔桩时，宜在每桩或每柱位处钻一个勘探钻孔，钻孔深度一般应达到挖孔桩孔底以下3倍桩径，以判别该深度范围内的基岩中有无孔洞、破碎带和软弱夹层存在。

5.场地邻近的建(构)筑物，施工前应会同有关单位和业主进行详细检查，并将建(构)筑物原有裂缝及特殊情况纪录备查。

对挖孔和抽水可能危及的邻房，应事先采取加固措施。

6.场地及四周应设置排水沟、集水井，并制定泥浆和废渣的处理方案。

施工现场的出土路线应畅通。

7.从事挖孔桩作业的工人咀健壮男性青年为宜，并需经健康检查和井下、高空、用电、吊装及简单机械操作等安全作业培训且考核合格后，方可进入施工现场。

8.在施工图会审和桩孔挖掘前，都应认真研究钻探资料，分析地质情况，对可能出现流沙、管涌、涌水以及有害气体等情况应予重视，并应制定有针对性的安全防护措施。

如对安全施工存在疑虑，应在事前向有关单位提出。

9.为防止孔壁坍塌，应根据桩径大小和地质条件采取可靠的支护扎壁的施工方法。

10.孔口操作平台应自成稳定体系，防止在护壁下沉时被拉垮。

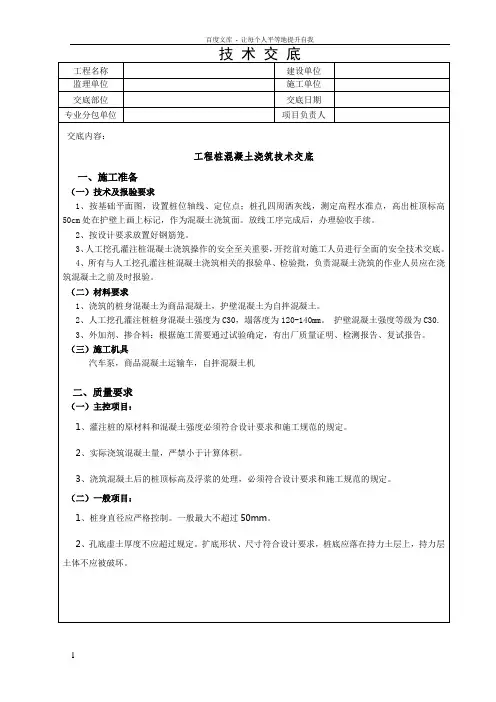

人工挖孔灌注桩混凝土浇筑施工技术交底关键信息项：1、施工准备要求2、混凝土材料要求3、浇筑工艺要求4、质量控制标准5、安全注意事项1、施工准备要求11 技术准备施工前应熟悉施工图纸和相关技术规范，制定详细的施工方案，并对施工人员进行技术交底。

确定混凝土配合比，确保混凝土的强度、坍落度等性能符合设计要求。

12 现场准备清理桩孔内的杂物、积水和浮土，确保孔底干净。

检查孔壁的稳定性，如有松动、裂缝等情况，应及时处理。

安装好混凝土浇筑所需的溜槽、导管等设备，并进行调试。

在孔口周围设置防护栏杆和警示标志，确保施工安全。

2、混凝土材料要求21 水泥应选用强度等级不低于 425 级的硅酸盐水泥或普通硅酸盐水泥。

水泥应有出厂合格证和质量检验报告，并应进行复验，合格后方可使用。

22 骨料粗骨料宜选用粒径为 5～315mm 的连续级配碎石，含泥量不应大于1%。

细骨料宜选用中砂，含泥量不应大于 3%。

23 外加剂外加剂的品种和掺量应根据混凝土性能要求和施工条件通过试验确定。

外加剂应有产品说明书、出厂检验报告和合格证，并应进行复验，合格后方可使用。

24 水混凝土搅拌用水应符合国家现行标准《混凝土用水标准》JGJ 63 的规定。

3、浇筑工艺要求31 浇筑顺序混凝土浇筑应分层进行，每层浇筑高度不宜超过 15m。

相邻两层混凝土的浇筑时间间隔不应超过混凝土的初凝时间。

32 浇筑方法混凝土浇筑可采用溜槽或导管法，严禁在孔口直接倾倒混凝土。

使用溜槽时，应保证溜槽的坡度适宜，混凝土能顺利下滑。

使用导管时，导管的底部应距孔底 300～500mm，首批混凝土的浇筑量应能保证导管埋入混凝土中的深度不小于 1m。

33 振捣要求混凝土振捣应采用插入式振捣器，振捣棒的插入深度应超过每层浇筑厚度的 50mm。

振捣应均匀、密实，不得漏振、过振，振捣时间以混凝土表面不再下沉、不再冒气泡、表面泛浆为准。

34 桩顶处理混凝土浇筑至桩顶时，应适当超过设计标高 50～100mm，以保证桩顶混凝土的强度。
