人工挖孔桩技术交底为确保工程质量，对人工挖孔桩施工工作特提出以下要求：1施工工艺及技术要求挖孔桩工艺流程见图1.11.1.1 厘M 左1.1.2 1.1.3 采用从上到下逐层用镐、锹进行开挖，遇坚硬土或大块孤石采用锤、钎破碎，挖土顺序为先挖中间后挖周边，按设计桩径加砼护壁厚度。
孔内挖出的土装入吊桶，采用自制提升设备将渣土垂直运输到地面，堆积到指定地点，防止污染环境。
注意挖孔过程中，不必将孔壁修成光面，要使孔壁稍有凹凸不平，以增加桩的摩擦力。
但本工程特殊，施工时尽量把孔壁修成光面。
本工程宜采用水钻进行开挖施工，水钻开挖同时，必须对周边棱角进行剔打，力求平整，确保有效桩径。
要求在钻水钻同时不超过2M 务必进行复核，宜选用钢筋圈方法进行检查验收。
1.1.4 护壁施工护壁一般采用现浇模注混凝土护壁，混凝土标号一般为C15，径向厚度为10cm~15 cm ，第一节混凝土护壁(原地面以下1M)径向厚度宜为20cm ，宜高出地面20～30cm ，使其成为井口围圈，以阻挡井上土石及其它物体滚入井下伤人，并且便于挡水和定位。
喇叭错台状护壁如下图示。
该方法适用于各类土层，每挖掘1.0m 深时，即立模灌注混凝土护壁。
平均厚度10cm 。
为加速混凝土的凝结，可掺入速凝剂。
模板图2 喇叭错台状护壁示意图（cm ）不需光滑平整，以利于与桩体混凝土的联结。
本工程力求光滑。
护壁砼的施工，采取自制的钢模板。
钢模板面板的厚度不得小于6mm ，浇注混凝土时拆上节，支下节，自上而下周转使用。
模板间用U 形卡连接，上下设两道6～8号槽钢圈顶紧；钢圈由两半圆圈组成，用螺栓连接，不另设支撑，以便浇注混凝土和下节挖土操作。
1.1.5 人工挖孔允许偏差和检验方法：1.2.1 桩基钢筋笼制作成整体，一次吊装就位。
1.2.2 制作时，按设计尺寸做好加强箍筋，标出主筋的位置。
把主筋摆放在平整的工作平台上，并标出加强筋的位置。
焊接时，使加强筋上任一主筋的标记对准主筋中部的加强筋标记，扶正加强筋，并用木制直角板校正加强筋与主筋的垂直度，然后点焊。
人工挖孔桩安全技术交底人工挖孔桩是一种常见的基础施工方式，但由于其作业环境特殊，存在较多的安全风险。
为了确保施工过程中的安全，保障施工人员的生命健康，特进行以下安全技术交底。
一、施工前准备1、技术准备熟悉施工图纸和地质勘察报告，了解桩位的地质情况、桩的直径、深度等设计要求。
制定施工方案，包括施工顺序、护壁形式、排水措施等，并经审批通过。
2、现场准备平整场地，清除杂物，设置排水设施，确保场地不积水。
测量放线，确定桩位，并设置好护桩。
3、材料准备准备好护壁所需的钢筋、混凝土等材料，保证材料质量符合要求。
准备好施工所需的工具，如挖孔工具、提升设备、通风设备等，并确保其性能良好。
4、人员准备施工人员必须经过安全教育培训，考核合格后方可上岗作业。
特种作业人员必须持证上岗，如电工、焊工等。
二、施工过程中的安全措施1、孔口防护孔口周围必须设置防护栏杆，高度不低于 12m，栏杆上应悬挂明显的警示标志。
孔口周边 1m 范围内不得堆放杂物和渣土，防止掉入孔内伤人。
2、护壁施工护壁混凝土应严格按照设计配合比施工，保证护壁的强度和稳定性。
每节护壁高度不得超过 1m，护壁混凝土应在当天完成浇筑。
护壁模板拆除应在混凝土强度达到 5MPa 以上时进行。
3、通风换气挖孔深度超过 5m 时，必须采用机械通风设备向孔内送风，保证孔内空气新鲜。
通风设备应定期检查和维护，确保其正常运行。
4、照明用电孔内照明应采用安全电压，电压不得超过 36V。
照明灯具应采用防水、防爆灯具，灯泡应有防护罩。
5、提升设备提升设备应完好可靠，严禁使用破旧、损坏的设备。
提升设备的绳索、吊钩等应经常检查，发现问题及时更换。
严禁人员乘坐提升设备上下孔。
6、排水措施挖孔过程中如遇地下水，应及时采取排水措施，如设置集水坑、使用水泵抽水等。
排水设备应安装可靠，防止漏电伤人。
7、土石吊运挖出的土石应及时运离孔口，不得堆放在孔口周边。
吊运土石时，孔内人员应撤离到安全位置。
人工挖孔桩技术交底一、工程概述本工程位于_____，基础采用人工挖孔桩，共计_____根。
桩径分别为_____、＿____、＿____等，桩身混凝土强度等级为_____，护壁混凝土强度等级为_____。
二、施工准备1、技术准备熟悉施工图纸及地质勘察报告，了解桩位处的地质情况。
编制施工方案，并向施工人员进行技术交底。
2、材料准备水泥：采用_____水泥，有出厂合格证及复试报告。
砂：采用中砂，含泥量不大于 5%。
石子：采用_____石子，含泥量不大于 2%。
钢筋：钢筋的品种、规格、级别应符合设计要求，并有出厂合格证及复试报告。
3、主要机具提升设备：电动葫芦、慢速卷扬机等。
挖孔工具：短柄铁锹、镐、锤、钎等。
水平运输工具：手推车等。
混凝土浇筑设备：插入式振捣器、溜槽等。
4、作业条件场地已平整，具备施工条件。
测量放线已完成，桩位已定位，并经复核无误。
现场临时水电已接通。
三、施工工艺流程1、测量放线根据设计图纸，利用全站仪或经纬仪进行桩位测量放线，确定桩位中心，并设置十字护桩，以便在施工过程中随时校核桩位。
2、挖孔人工挖孔时，应按照从上到下、逐段开挖的顺序进行。
每段开挖高度一般为 09m~10m。
开挖时，先挖中间部分，然后向周边扩挖，修成圆形。
挖土顺序应先挖中间后周边，按设计桩径加 2 倍护壁厚度控制截面。
孔内挖出的土应及时运离孔口，不得堆放在孔口周边 1m 范围内。
3、护壁施工护壁模板采用定型钢模板或木模板。
护壁混凝土应在当天挖完孔后立即浇筑，不得隔夜。
护壁混凝土应振捣密实，强度达到 5MPa 后方可拆模。
4、钢筋笼制作与安装钢筋笼在现场制作，主筋连接采用焊接或机械连接。
钢筋笼应按照设计要求设置加劲箍和箍筋，确保钢筋笼的刚度和稳定性。
钢筋笼安装时，应采用吊车或塔吊进行吊装，缓慢下放，防止碰撞孔壁。
5、混凝土浇筑桩孔挖至设计深度后，应进行孔底清理，清除孔底浮土、松石等。
混凝土浇筑前，应再次检查孔底沉渣厚度，如超过规定要求，应进行二次清孔。

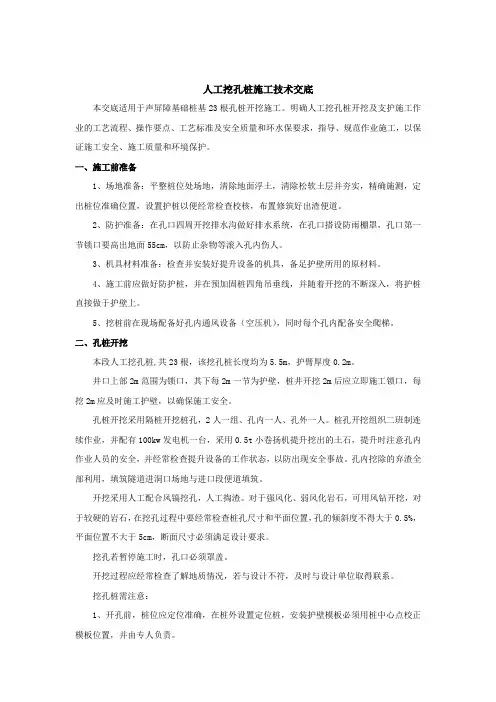

人工挖孔桩施工技术交底本交底适用于声屏障基础桩基23根孔桩开挖施工。
明确人工挖孔桩开挖及支护施工作业的工艺流程、操作要点、工艺标准及安全质量和环水保要求，指导、规范作业施工，以保证施工安全、施工质量和环境保护。
一、施工前准备1、场地准备：平整桩位处场地，清除地面浮土，清除松软土层并夯实，精确施测，定出桩位准确位置，设置护桩以便经常检查校核，布置修筑好出渣便道。
2、防护准备：在孔口四周开挖排水沟做好排水系统，在孔口搭设防雨棚罩，孔口第一节锁口要高出地面55cm，以防止杂物等滚入孔内伤人。
3、机具材料准备：检查并安装好提升设备的机具，备足护壁所用的原材料。
4、施工前应做好防护桩，并在预加固桩四角吊垂线，并随着开挖的不断深入，将护桩直接做于护壁上。
5、挖桩前在现场配备好孔内通风设备（空压机），同时每个孔内配备安全爬梯。
二、孔桩开挖本段人工挖孔桩,共23根，该挖孔桩长度均为5.5m，护臂厚度0.2m。
井口上部2m范围为锁口，其下每2m一节为护壁，桩井开挖2m后应立即施工锁口，每挖2m应及时施工护壁，以确保施工安全。
孔桩开挖采用隔桩开挖桩孔，2人一组、孔内一人、孔外一人。
桩孔开挖组织二班制连续作业，并配有100kw发电机一台，采用0.5t小卷扬机提升挖出的土石，提升时注意孔内作业人员的安全，并经常检查提升设备的工作状态，以防出现安全事故。
孔内挖除的弃渣全部利用，填筑隧道进洞口场地与进口段便道填筑。
开挖采用人工配合风镐挖孔，人工掏渣。
对于强风化、弱风化岩石，可用风钻开挖，对于较硬的岩石，在挖孔过程中要经常检查桩孔尺寸和平面位置，孔的倾斜度不得大于0.5%，平面位置不大于5cm，断面尺寸必须满足设计要求。
挖孔若暂停施工时，孔口必须罩盖。
开挖过程应经常检查了解地质情况，若与设计不符，及时与设计单位取得联系。
挖孔桩需注意：1、开孔前，桩位应定位准确，在桩外设置定位桩，安装护壁模板必须用桩中心点校正模板位置，并由专人负责。
安全技术交底书施工现场安全施工注意事项：1、施工人员进入施工现场前，必须要进行施工安全、消防知识的教育和考核工作，对考核不合格的职工，禁止进入施工现场参加施工。
2、进入施工现场必须戴好安全帽，系好帽带，并正确使用个人劳动防护用品.3、严格执行操作规程，不得违章指挥和违章作业，对违章作业的指令有权拒绝并有责任制止他人违章作业。
4、施工作业时必须正确穿戴个人防护用品，进入施工现场必须戴安全帽。
不许私自用火，严禁酒后操作。
5^穿拖鞋、高跟鞋、赤脚或赤膊不准进入施工现场。
6、穿硬底鞋不得进行登高作业。
7、在高空、钢筋、结构上作业时，一定要穿防滑鞋.8、现场用电,一定要有专人管理，同时设专用配电箱，严禁乱接乱拉，采取用电挂牌制度,尤其杜绝违章作业，防止人身、线路，设备事故的发生。
9、电钻、电锤、电焊机等电动机具用电、配电箱必须要有漏电保护装置和良好的接地保护地线，所有电动机具和线缆必须定期检查,保证绝缘良好，使用电动机具时应穿绝缘鞋，戴绝缘手套。
10、工地施工照明用电，必须使用36伏以下安全电压,所有电器机具在不使用时，必须随时切断电源,防止烧坏设备.11、在用喷灯、电焊机以及必要生火的地方，要填写用火申请登记和设专人看管，随带消防器材等，保证消防措施的落实。
施焊时，特别注意检查下方有无易燃物，并做好相应的防护，用完后要检查，确认无火后再离开.12、未经安全教育培训合格不得上岗，非操作者严禁进入危险区域；特种作业必须持特种作业资格证上岗。
13、凡2m以上的高处作业无安全设施,必须系好安全带；安全带必须先挂牢后再作业。
14、高处作业材料和工具等物件不得上抛下掷.15、从事高空作业人员要定期体验。
凡患有高血压、心脏病、贫血症、癫痫病以及不适于高空作业的人员，不得从事高空作业。
人工挖孔桩技术交底一、工程概况1.工程名称：X项目2.工程地点：X3.工程规模：X4.工程特点：X5.工程设计单位：X6.工程施工单位：X7.工程监理单位：X二、人工挖孔桩施工工艺1.工艺流程（1）桩位放样：根据设计图纸，在施工现场进行桩位放样，确保桩位准确。
（2）挖孔：采用人工挖孔方式，按照设计图纸要求进行孔径、孔深开挖。
（3）护壁施工：为保证挖孔过程中土体的稳定，采用现浇混凝土护壁，护壁厚度及配筋按设计要求进行。
（4）钢筋笼制作及安装：根据设计图纸，现场制作钢筋笼，并采用吊装设备将钢筋笼安装至孔内。
（5）混凝土浇筑：采用商品混凝土，浇筑过程中应保证混凝土的密实性。
（6）养护：混凝土浇筑完成后，应进行养护，确保混凝土强度达到设计要求。
2.施工要点（1）桩位放样：采用全站仪进行桩位放样，误差控制在±50mm 以内。
（2）挖孔：采用人工挖孔，孔径、孔深应符合设计要求，孔底应平整。
（3）护壁施工：护壁厚度及配筋按设计要求进行，混凝土强度等级不应低于C20。
（4）钢筋笼制作及安装：钢筋笼主筋应采用HRB400级钢筋，箍筋采用HPB300级钢筋，主筋保护层厚度不应小于35mm。
（5）混凝土浇筑：采用商品混凝土，强度等级不应低于C30，坍落度控制在160-200mm。
（6）养护：混凝土浇筑完成后，应进行不少于7天的洒水养护。
三、施工安全及环境保护措施1.安全措施（1）施工前，对现场作业人员进行安全技术交底，确保施工安全。
（2）施工现场应设置安全警示标志，提醒作业人员注意安全。
（3）挖孔过程中，应采取防护措施，防止土体塌方。
（4）施工现场应配备必要的安全防护用品，如安全帽、安全带等。
（5）施工现场应定期进行安全检查，发现问题及时整改。
2.环境保护措施（1）施工现场应采取洒水降尘措施，减少扬尘污染。
（2）施工废料应及时清理，分类堆放，并定期外运。
（3）施工现场应设置排水设施，防止泥浆、污水外流。
（4）施工噪声应符合国家相关规定，避免对周边环境造成影响。

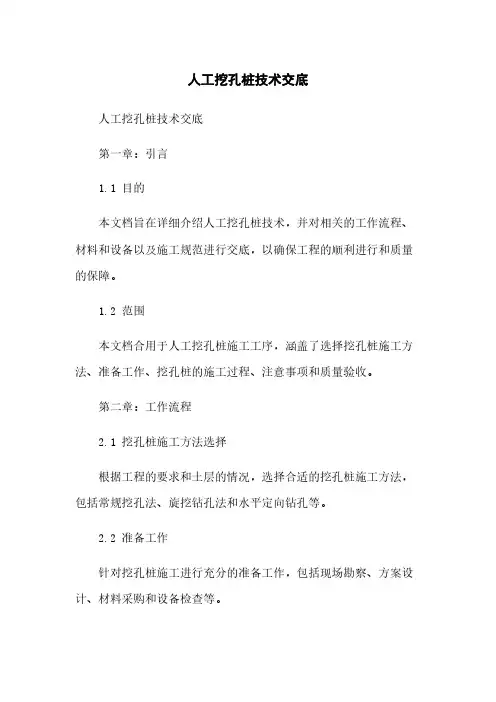

人工挖孔桩技术交底人工挖孔桩技术交底第一章：引言1.1 目的本文档旨在详细介绍人工挖孔桩技术，并对相关的工作流程、材料和设备以及施工规范进行交底，以确保工程的顺利进行和质量的保障。
1.2 范围本文档合用于人工挖孔桩施工工序，涵盖了选择挖孔桩施工方法、准备工作、挖孔桩的施工过程、注意事项和质量验收。
第二章：工作流程2.1 挖孔桩施工方法选择根据工程的要求和土层的情况，选择合适的挖孔桩施工方法，包括常规挖孔法、旋挖钻孔法和水平定向钻孔等。
2.2 准备工作针对挖孔桩施工进行充分的准备工作，包括现场勘察、方案设计、材料采购和设备检查等。
2.3 挖孔桩施工过程详细介绍挖孔桩的施工过程，包括土方开挖、孔口支护、钻孔、土方运输和孔壁衬砌等。
2.4 注意事项挖孔桩施工中需要特殊注意的事项，如安全操作、环境保护、设备维护等。
2.5 质量验收介绍挖孔桩施工完成后的质量验收内容和标准，包括桩的尺寸、孔壁的平整度和孔口的垂直度等。
第三章：材料和设备3.1 钻具对常用的挖孔桩施工钻具进行介绍，包括多种类型的钻头、钻杆和钻井平台等。
3.2 支护材料介绍挖孔桩施工中使用的孔口支护材料，如钢套管、水泥套管和支撑架等。
3.3 存储和搬运设备对挖孔桩施工中需要用到的存储和搬运设备进行说明，包括起重机、运输车辆和搬运工具等。
第四章：施工规范4.1 施工前准备工作详细描述人工挖孔桩施工前的准备工作，包括施工方案的编制、施工人员的培训和设备的调试等。
4.2 施工控制要点介绍挖孔桩施工过程中需要控制的要点，如孔口的尺寸和位置、钻孔的直径和深度等。
4.3 安全生产措施人工挖孔桩施工中必须采取的安全生产措施，包括施工现场的防护、施工人员的安全培训和设备的安全操作等。
4.4 环境保护要求介绍人工挖孔桩施工中需要遵守的环境保护要求，如废弃物的处理和土壤的保护等。
第五章：质量验收5.1 孔壁平整度检查说明挖孔桩施工完成后需要进行的孔壁平整度检查方法和标准。
人工挖孔桩施工安全技术交底范本一：一、施工准备1. 确定施工区域2. 挖孔桩的选型3. 准备挖孔设备二、施工现场安全措施1. 建立施工现场的安全警示标识2. 设置施工现场的防护栅栏3. 提供必要的个人防护装备4. 设置施工现场的应急通道5. 设立施工现场的消防器材三、挖孔桩施工过程1. 挖孔前的准备工作a. 根据设计要求标定挖孔位置b. 根据挖孔参数调整挖孔设备c. 检查挖孔设备的工作状态2. 挖孔过程的安全操作a. 制定挖孔计划，并确定挖孔深度和直径b. 控制挖孔设备的下降速度，避免快速下降造成事故c. 定期检查挖孔设备的工况，确保安全稳定的挖孔过程3. 挖孔后的处理工作a. 清理挖孔现场，保持施工区域整洁b. 检查挖孔桩的质量，筛选合格的挖孔桩四、施工安全事故应急处理1. 挖孔设备故障的处理2. 施工现场伤害事故的应急处理3. 发生事故时的报告和记录要求五、施工安全检查和监督1. 施工现场安全检查的频率和要求2. 监督人员的职责和权限3. 发现安全问题的整改要求六、文档附件1. 施工图纸和设计文件2. 施工现场的安全警示标识3. 施工现场防护栅栏的图纸和规格4. 施工现场的消防器材清单范本二：一、施工前准备1. 确定施工区域范围，划定施工边界2. 确定挖孔桩的型号和规格3. 调查施工地下的地质和地下设施情况二、施工现场安全措施1. 设置施工现场的安全警示标志2. 设立施工现场的防护栅栏3. 分配必要的个人防护装备4. 建立施工现场的应急通道5. 配备必要的消防器材三、挖孔桩施工过程1. 挖孔前的准备工作a. 确定挖孔位置和深度b. 调整挖孔设备的工作参数c. 检查挖孔设备的工作状况2. 挖孔过程的安全操作a. 制定挖孔方案，确保挖孔质量b. 控制挖孔设备的下降速度，避免事故发生c. 定期检查挖孔设备的工作状态3. 挖孔后的处理工作a. 清理挖孔现场，保持整洁有序b. 检查挖孔桩的质量和尺寸四、施工安全事故应急处理1. 挖孔设备故障的应急处理措施2. 施工现场伤害事故的应急处理措施3. 事故报告和记录的要求五、施工安全检查和监管1. 施工现场安全检查的频率和要求2. 监管人员的职责和权限3. 安全问题的整改要求六、文档附件1. 施工图纸和设计文件2. 施工现场的安全警示标志图3. 施工现场防护栅栏的图纸和规格4. 施工现场的消防器材清单。
人工挖孔灌注桩技术交底10篇【第1篇】人工挖孔灌注桩施工作业安全技术交底1．人工挖孔灌注桩(简称挖孔桩，下同)适用于工程地质和水文地质条件较好且持力层埋藏较浅、单桩承载力较大的工程。
如没有可靠的技术和安全措施，不得在地下水位高(特别是存在承压水时)的沙土、厚度较大的淤泥质土层中进行挖孔桩施工。
2．挖孔桩的fl深一般不宜超过40m。
当桩长l8m时，桩身直径(不含护壁，下同)不应小于0.8m；当桩长为8m<l<15m时，桩身直径不应小于1.om；当桩长为15m<l<20m时．桩身直径不应小于1.2m；当桩长超过20m时，桩身直径应适当加大。
当桩间净距小于4.5m时，必须采用间隔开挖。
排桩跳挖的最小施工净距也不得小于4.5m。
3.挖孔桩护壁混凝士强度等级应不低于c15，护壁每节高度视土质情况而定，一般可用o.3～1m。
4.在岩溶地区或风化不均、有夹层、软硬变化较大的岩层中采用挖孔桩时，宜在每桩或每柱位处钻一个勘探钻孔，钻孔深度一般应达到挖孔桩孔底以下3倍桩径，以判别该深度范围内的基岩中有无孔洞、破碎带和软弱夹层存在。
5.场地邻近的建(构)筑物，施工前应会同有关单位和业主进行详细检查，并将建(构)筑物原有裂缝及特殊情况纪录备查。
对挖孔和抽水可能危及的邻房，应事先采取加固措施。
6.场地及四周应设置排水沟、集水井，并制定泥浆和废渣的处理方案。
施工现场的出土路线应畅通。
7.从事挖孔桩作业的工人咀健壮男性青年为宜，并需经健康检查和井下、高空、用电、吊装及简单机械操作等安全作业培训且考核合格后，方可进入施工现场。
8.在施工图会审和桩孔挖掘前，都应认真研究钻探资料，分析地质情况，对可能出现流沙、管涌、涌水以及有害气体等情况应予重视，并应制定有针对性的安全防护措施。
如对安全施工存在疑虑，应在事前向有关单位提出。
9.为防止孔壁坍塌，应根据桩径大小和地质条件采取可靠的支护扎壁的施工方法。
10.孔口操作平台应自成稳定体系，防止在护壁下沉时被拉垮。
人工挖孔灌注桩施工技术交底名称:宜宾城市过境高速公路工程部位名称:桥梁基础及下部构造工程工序名称: 人工挖孔桩交底单位: 宜宾城市过境高速公路工程西四项目部交底日期:2016年8月4日交底人：曾崇彬接收单位: 工程部接收人：何肖全交底内容：1施工准备1.1技术准备（1）人工挖孔桩适用于持力层埋藏较浅、单桩承载力要求较高的基础。
挖孔桩受力性能可靠，结构传力明确，沉降量小；成孔后可直观检查孔内直径、垂直度及持力层的土质情况，保证桩的质量。
工程造价相对低廉；不需要大型机械设备，施工操作工艺简单，因此被广泛应用于大直径灌注桩施工。
结合本项目实际情况，选用人工挖孔灌注桩施工工艺。
（2）组建以项目经理、项目技术负责人为核心的技术管理体系，下设施工技术、质量、材料、资料、计划等分支部门。
（3）审查施工图纸，提出合理化建议，取得建设单位和设计单位同意，以达到节约投资、加快进度、保证质量和施工简便的目的，并提出合理性的审图意见。
（4）施工之前作好开工报告，作好桩基分部施工方案，作好分项工程技术交底。
（5）建立完善的信息、资料档案制度。
（6）编制钢筋、水泥、木材、等材料计划，相应编制材料试验计划，指导材料定货、供应和技术把关。
（7）按资源计划安排机械设备，周转工具进场，并完备相应手续。
（8）建立完善的质量保证体系。
（9）会同勘察设计、建设单位、监理单位等部门复核定点坐标、及验基。
（10）做好对班组人员的技术，安全交底工作。
开工前,必须强调劳动纪律，向工人班组进行技术交底，学习图纸及有关施工规范,掌握施工顺序，保证工作质量和安全生产的技术措施落实到人。
1.2现场准备（1）平整场地，清除坡面危石、浮土，坡面有裂缝或坍塌迹象者应加设必要的保护，铲除松软的土层并夯实。
（2）全站仪测量出各桩基中心精确位置（由测量员完成），埋设中心桩，以中心桩为圆心，孔位应比孔径大10～20cm，护壁可根据地质情况采用素砼护壁或钢筋混凝土护壁，护壁砼桩基直径为内径，加上护壁厚度进行桩基开挖。
采用与桩基同标号的混凝土浇筑桩顶护体及顶节护壁混凝土。
在浇注好第一节护壁后，将十字护桩中线固定在砼护壁上，方便经常检查较核。
（3）井口四周围栏防护，并悬挂明显标志，井口护壁砼高出地面不小于30cm，防止土、石滚入孔内伤人；锁口四周1m范围内地面采用厚度不小于10cm的C20混凝土硬化；挖孔暂停或人不在井下作业时，孔口要加盖；孔口四周挖好排水沟，及时排除地表水，搭好孔口遮挡雨棚，安装提升设备，修好出渣道路。
（4）井内作业必须戴安全帽、孔内搭设软梯和掩体；掩体用2cm厚钢板作顶盖，以防落石伤到井内作业人员。
出土渣用的吊桶、吊钩、钢丝绳、卷扬机等，经常检查更换。
1.3劳动力准备首先建立施工管理架构，如下图：同一墩台的人工挖孔桩分三个小组作业，每小组分别负责3个桩孔挖孔作业，即：在一个桩孔护壁未拆模时，开挖另一桩孔，如此循环流水作业，每孔每组3人，井下1人，井上2人（1人使用电动绞绳架，1人指挥及出渣），轮流下井。
劳动力计划表1.4施工机械设备准备主要机械设备见下表：人工挖孔桩主要机械设备表2挖孔桩施工方法2.1开挖顺序人工挖孔桩的主要作业流程是:测量定位→砼锁口施工（H≥300mm）→开孔挖取→抽排水修整护壁→钢筋绑扎→支模→校正中心→浇护壁砼→养护→拆模→循环往复→到达设计深度→终孔验孔→钢筋笼制作→钢筋笼验收→钢筋笼安装→浇桩身砼。
根据标准化要求，护壁采用100~150mm厚C20砼。
遇到不利的地质条件，除制定单桩的施工措施外，还合理安排各桩的施工顺序，在可能的情况下，先施工较浅的桩，后施工深一些的桩，先施工外围（或迎水部位）的桩，后施工中部的桩。
2.2每次循环进尺深度第一节挖深约1m，浇钢筋砼护壁，往下施工时以每节作为一个施工循环，一般土层中每节高度为1m，如遇特殊地段每节高度小于500mm，必要时下钢护筒护壁，特殊地质下挖速度视护壁的安全情况而定。
护壁模板采用钢模板，模板一般由四块组成。
2.3开挖方法土层挖孔作业采用人工逐层开挖，由人工逐层用镐、锹进行，遇坚硬土层用锤、钎或空压机风镐破碎，若遇坚石则采用松动爆破施工。
2.4出土及提升出土采用电动辊辘提运出孔外，人工用斗车运至较宽位置集中堆放，然后由自卸式汽车进行外运至弃土场。
2.5钢筋笼制安钢筋笼根据桩长分2～4节制作，每节长度不大于12m，主筋连接采用直螺纹套筒连接，加强筋与主筋焊接，箍筋绑扎。
应保证连接处钢筋笼箍筋间距符合设计要求；吊装采用吊车起吊安装。
2.6混凝土浇筑方法砼由孔口设置的串筒下料至孔底，串筒底端出料口距砼筑面不超过2m，防止产生砼离析现象。
当桩内渗水量较大的孔桩，桩身砼浇筑采用导管水下砼浇注。
3挖孔桩施工工艺3.1施工工艺流程人工挖孔桩施工工艺流程如下图所示。
照明设备等→挖土→每下挖1.0m左右土层，进行桩孔周壁的清理、桩孔的直径和垂直度检查→绑扎护壁钢筋→支撑护壁模板→浇护壁砼→拆模后继续下挖、支模浇灌护壁砼→进入岩层一定深度后确定能否作为持力层→对桩孔直径、深度、垂直度、持力层进行全面验收→排除孔底积水→吊装钢筋笼→放入串筒、浇灌桩身砼上升至设计位置→继续浇灌砼至高出桩顶设计标高，高出长度必须保证凿除浮浆后大于设计深入承台的长度，采用水下混凝土灌注时应在1.0m以上。
3.2施工工艺说明3.2.1桩位定线及锁口施工（1）桩位放样。
布设施工测量控制网，经校核无误后，按照设计图纸测定桩位轴线方格控制网和高程基准点。
放样时以长300~500mm的木桩或铁钎打入地下标定桩孔的中心，出露高度50~80mm，中心偏差不得大于50mm。
（2）锁口施工。
为防止桩孔周围土石滚入孔内造成安全事故，也为了防止地表水流入桩孔，需在挖孔前浇筑筑井圈锁口，同时考虑在锁口外侧浇注一个绞盘（孔内出碴使用）的支承平台。
井圈锁口采用C25混凝土浇筑，并预埋插筋与第一圈护壁砼连接。
井圈壁厚不少于25cm，顶面高出施工基面30cm 以上。
在第一节井圈的上口作桩位“十”字控制点，该井圈的中心线与设计轴线的偏差不得大于20mm。
3.2.2开挖人工挖孔桩分节开挖，分节支护。
对于土层开挖采用人工持铁锹、尖镐开挖；风化层、中风化层岩质层，采用空压机破碎开挖；硬质岩层采用松动爆破开挖；桩孔开挖直径为设计桩径加2倍的护壁厚度。
（1）挖孔作业采用人工逐层开挖，由人工逐层用镐、锹进行，遇坚硬土层用锤、钎或风镐破碎，挖土次序为先挖中间部分后周边，允许误差为30mm。
（2）挖土一般情况下每层挖深1.0m左右，及时用钢模现浇砼护壁。
每天进尺为一节，当天挖的孔桩当天浇筑完护壁砼。
桩护壁上段坚向筋按设计要求（φ8@200）将钢筋伸入下段护壁内，伸入长度不小于设计要求的长度。
上下节护壁的搭接长度不得小于50mm。
（3）开挖通过地下水质土层时，缩短开挖进尺，随时观察土层变化情况，当深度达到6m时，应加强通风，保证人员施工安全。
有情况及时上报。
3.2.3 垂直运输设置本项工程挖孔所使用起重的工具有：卷扬机、钢支架、钢丝绳、铁吊桶等。
为了避免在施工过程中发生高处坠落、倾覆等事故，特进行以下验算，确保安全。
根据作业队施工工作实际及吊桶承载力，吊桶出土的允许最大重量为80KG（含水份重量），采用规格为6×19、直径为10mm的软钢丝绳作业。
某一规格的钢丝绳允许承受的最大拉力是有一定限度的,超过这个限度,钢丝绳就会被破坏或拉断,因此在工作中需对钢丝绳的受力进行计算。
钢丝绳的破断控力钢丝绳的破断拉力可由相关表格查出,考虑钢丝绳捻制使每根钢丝受力不均匀,整根钢丝绳的破断拉力应按下式计算:SP =ΨΣSi式中SP ——钢丝绳的破断拉力,kN;ΣSi——钢丝丝绳规格表中提供的钢丝破断拉力的总和, kN;Ψ——钢丝捻制不均折减系数,对规格6×19绳,Ψ=0.85。
但在工作现场,一般缺少图表资料,同时也不要求精确计算,此时可采用下式(仅为数据估算用,非规范公式)估算钢丝绳的破断拉力:SP=500×d2式中SP ——钢丝绳的破断拉力,N;d——钢丝绳的直径 ,mm。
所以，SP=500×10×10=50000N为了保证起重作业的安全,确保钢丝绳在使用过程中不断裂，一般钢丝绳应在破断拉力的基础上取一个安全系数。
根据相关标准要求，当钢丝绳用语起重作业时，安全系数取5—6之间。
所以SP现实= SP/（5—6）=10000—8333N而实际工作中，钢丝绳起重的最大重量为800N远远小于钢丝绳的破段拉力，所以在实际操作中，不会发生断丝引发高处坠落事故。
卷扬机的抗倾覆力为了保障挖孔桩施工中卷扬机不发生倾覆事故，在实际操作中我们采取用土包配重的方法保持卷扬机两端平衡。
在实际操作中，卷扬机通过定滑轮改变方向从桩孔中提升渣土。
根据现场实际情况及能量守恒原理，卷扬机的受力情况即为实际重量（80Kg）。
为了保障卷扬机在使用过程中不发生倾覆，根据实际情况取1.5的保障系数即，实际配重为80×1.5=120Kg。
所以，在实际操作中，只要配重120Kg（卷扬机自重忽略不计）卷扬机就不会发生倾覆事故。
3.2.4护壁施工桩体每挖掘1米就必须要浇筑砼护壁，护壁砼标号不得小于桩体砼标号即C25。
护壁采用内齿式护壁，每节1米,模板为钢制,拼装紧密,支撑牢固不变形,护壁厚度为10~15cm。
上下护壁搭接5~10cm,以保证护壁的支撑强度。
模板底应于每节段开挖底土层顶靠紧密。
如地质情况不好或在全风化层及地下水位较多的强风化层，在护壁砼中加配光圆钢筋，配置规格为：环向钢筋φ8，间距200mm；纵向钢筋φ12，间距300mm；上下护壁间连接钢筋采用φ8，间距400mm。
环向筋、纵向筋、连接筋间绑扎连接，纵向筋、连接筋两端弯钩。
渗水量不大的强风化层，采用素混凝土护壁；中风化及弱风化岩层地层较好，可不支护。
为加快挖孔桩施工进度，可在护壁砼中加入水泥用量1%~2%的早强剂，对地下水较多的地层，还可加入速凝剂。
每节挖土完毕后立即立模浇筑，浇筑采用吊桶运输，人工撮料入仓，钢钎捣实，混凝土坍落度控制在8~10cm范围内。
混凝土浇筑完毕24h后，或强度达到2.5 Mpa时方可拆模，每节护壁均应在当日连续施工完毕。
拆模后发现护壁有蜂窝、露水现象时，应及时用高标号水泥砂浆进行修补。
每节护壁做好后，必须在孔口用“十”字线对中，然后由孔中心吊线检查该节护壁的内径和垂直度，如不满足要求随即进行修整，确保同一水平上的护壁任意直径的极差不得大于50mm。
3.2.5通风照明挖孔至一定深度后，应设置孔内照明系统。
孔内照明使用36V安全矿灯，所用电线、电缆具有足够的强度和绝缘性能。
孔深超过6m时应向井下送风，出风管口距操作人员应不大于2m。
