脱硫脱硝培训材料

脱硫脱硝岗位班组级培训教案一、工作环境及危险因素1.1 脱硫脱硝工艺脱硫脱硝除尘整体采用工艺为：一期2座焦炉烟气由地下烟道引出，经新增原烟气管道阀门和入口管道阀门切换并汇合后，送入旋转喷雾干燥（SDA）吸收塔，与被雾化的Na2CO3溶液接触，发生物理、化学反应，烟气中的SO2被吸收净化。

经吸收SO2并干燥的含粉料烟气出吸收塔进入布袋除尘器进行净化及进一步的脱硫反应，然后经过脱硫后的烟气经过布袋除尘器花板进入除尘器顶部的中低温SCR反应器，烟气与喷氨格栅喷入的氨气进行混合，经过催化剂层进行反应，脱除烟气中的氮氧化物，最后，由增压风机经出口烟道至原烟囱排入大气。

1.2液氨站系统液氨贮存规模：15m3；蒸发能力：240㎏/h。

液氨由液氨槽车送来，利用液氨槽车自身压力或氨卸料压缩机增压的方式将液氨由槽车输入至液氨储罐内贮存。

液氨储罐内液氨通过管道送至蒸发器，液氨在液氨蒸发器内被加热蒸发为气氨，并通过气氨缓冲罐稳定其压力后经管道送至脱硝系统。

液氨储槽及气氨蒸发系统紧急排放的气氨则排入氨气稀释罐中，经水吸收后排入废水池，再经由废水泵送至主厂废水处理系统处理。

1.3液氨简介：液氨又称无水氨，是一种无色液体，有特殊的刺激性气味，分子式NH3，分子量17，密度0.617；沸点-33.5 ℃；＜-77.7 ℃可成为具有臭味的无色结晶。

氨作为一种重要的化工原料，应用广泛，为了运输及储存便利，通常将气态的氨气通过加压或冷却得到液态氨。

氨易溶于水，溶于水后形成(NH)4OH的碱性溶液。

氨在20 ℃水中的溶解度为34%。

液氨在工业上应用广泛，而且具有腐蚀性，易挥发，所以事故发生率相当高。

液氨挥发生成氨气，氨气属于有毒、易燃、易爆气体，其爆炸上限27%，下限15.5%，作业场所最高允许浓度30 mg/m3，与空气混合能形成爆炸性混合物，泄漏物质可导致中毒，对眼、黏膜或皮肤有刺激性，有烧伤危险。

液氨的物理和化学性质：氨气的分子式NH3，液氨是一种无色液体，极易溶于水，水溶液呈碱性。

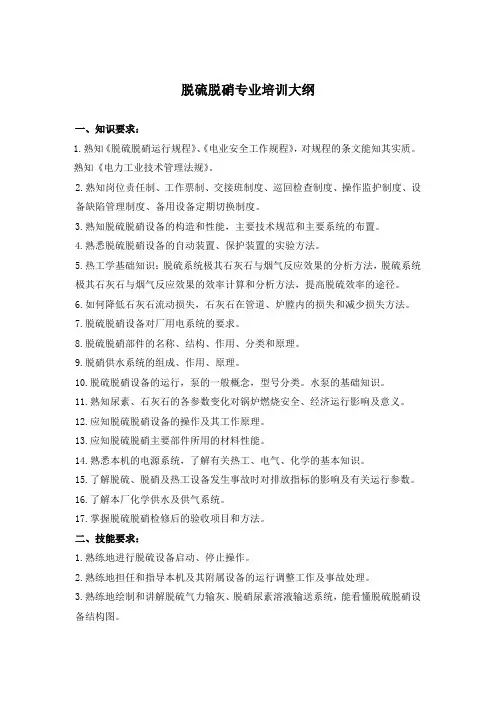

脱硫脱硝专业培训大纲一、知识要求：1.熟知《脱硫脱硝运行规程》、《电业安全工作规程》，对规程的条文能知其实质。

熟知《电力工业技术管理法规》。

2.熟知岗位责任制、工作票制、交接班制度、巡回检查制度、操作监护制度、设备缺陷管理制度、备用设备定期切换制度。

3.熟知脱硫脱硝设备的构造和性能，主要技术规范和主要系统的布置。

4.熟悉脱硫脱硝设备的自动装置、保护装置的实验方法。

5.热工学基础知识：脱硫系统极其石灰石与烟气反应效果的分析方法，脱硫系统极其石灰石与烟气反应效果的效率计算和分析方法，提高脱硫效率的途径。

6.如何降低石灰石流动损失，石灰石在管道、炉膛内的损失和减少损失方法。

7.脱硫脱硝设备对厂用电系统的要求。

8.脱硫脱硝部件的名称、结构、作用、分类和原理。

9.脱硝供水系统的组成、作用、原理。

10.脱硫脱硝设备的运行，泵的一般概念，型号分类。

水泵的基础知识。

11.熟知尿素、石灰石的各参数变化对锅炉燃烧安全、经济运行影响及意义。

12.应知脱硫脱硝设备的操作及其工作原理。

13.应知脱硫脱硝主要部件所用的材料性能。

14.熟悉本机的电源系统，了解有关热工、电气、化学的基本知识。

15.了解脱硫、脱硝及热工设备发生事故时对排放指标的影响及有关运行参数。

16.了解本厂化学供水及供气系统。

17.掌握脱硫脱硝检修后的验收项目和方法。

二、技能要求：1.熟练地进行脱硫设备启动、停止操作。

2.熟练地担任和指导本机及其附属设备的运行调整工作及事故处理。

3.熟练地绘制和讲解脱硫气力输灰、脱硝尿素溶液输送系统，能看懂脱硫脱硝设备结构图。

4.能做脱硫脱硝检修前的各项安全措施和检修后的验收工作。

5.能正确分析脱硫脱硝的异常情况，未消除前能正确的采取必要的安全措施。

6.熟练掌握运行维护工作、主要运行指标的控制，能按要求监视和调整排放指标、尿素溶液浓度、石灰石输送量、排放浓度等各指标。

7.熟悉共用设备、系统及其倒换技术操作。

注：一、运行值班员：脱硫脱硝专业培训大纲的全部内容。

长沙电厂2×600MW机组脱硫脱硝培训教材目录第一章绪论第一节常规湿法脱硫技术第二节常规脱硝技术第三节长沙电厂机组概况第二章脱硫脱硝的理论基础第一节NOx、SOx的生成机理第二节烟气脱硫的理论第三节烟气脱硝的理论第三章湿法石灰石/石膏脱硫工艺（WFGD）第一节WFGD工艺流程第二节石灰石石膏湿法脱硫工艺的描述第三节影响WFGD工艺性能的主要因素第四章WFGD的烟气系统第一节烟气特性及参数第二节烟气系统流程第三节烟气系统的主要设备第五章WFGD的吸收塔系统第一节吸收塔系统简介第二节吸收塔工作原理第三节吸收塔系统的主要设备第六章WFGD的吸收剂制备系统第一节系统简介第二节石灰石卸料、储存与输运系统第三节湿磨机第七章WFGD的石膏脱水系统第一节石膏脱水系统流程第二节石膏脱水系统的主要设备第三节石膏脱水系统的工艺特点第八章WFGD的公用及辅助系统第一节排放系统第二节工艺水、废水排放系统第三节压缩空气系统第四节管道和阀门第九章WFGD的热工控制系统第一节热工控制系统概述第二节FGD_DCS第三节现场仪表及执行机构第四节模拟量控制系统第五节顺序控制系统第十章WFGD工艺的运行、维护与故障处理第一节WFGD的启动与调试第二节WFGD的启、停操作第三节WFGD的保护与联锁第四节WFGD的故障处理第十一章脱硝工艺第一节脱硝工艺概况第二节脱硝工艺的流程第三节脱硝工艺的监测、电气与控制附录一脱硝设备供货清单附录二DCS供货清单附录二入口烟气氮氧化物含量变化时脱硝效率修正曲线第一章绪论比晓夫吸收塔其实也是一种单回路喷淋塔，之所以把它单独列为一个类别，是因为它比较独特，和常规单回路喷淋塔有较大的不同。

其主要特点是它把浆液池分为上下两个区，上部氧化区在低pH值环境下运行，提供了最好的氧化条件，下部为新加入的吸收剂区，pH值较高，有利于吸收反应。

比晓夫吸收塔具有双回路喷淋塔分为不同pH值区域的优点，但是其塔的结构比双回路喷淋塔简单，只需一个回路。

水泥厂脱硫脱硝升级改造项目培训资料xxxxxxxxxxxxx目录1.SNCR脱硝系统主要设备介绍 (1)1.1.脱硝集成分配柜介绍 (1)1.1.1.脱硝集成柜内部氨水系统介绍 (1)1.1.2.脱硝集成柜内部压缩空气系统介绍 (2)1.2.脱硝喷枪环管介绍 (3)1.2.1.脉冲阀穿线管 (4)1.2.2.氨水环管 (4)1.2.3.压缩空气环管 (5)1.3.SNCR启动及停止步骤 (7)1.3.1.系统启动步骤 (7)1.3.2系统停止步骤 (8)2.氨法脱硫系统主要设备介绍 (9)2.1.脱硫集成分配柜介绍 (9)2.1.1.脱硫集成柜内部氨水系统介绍 (9)2.2.脱硫喷枪环管介绍 (11)2.2.1.氨水环管 (11)2.2.2.压缩空气环管 (11)2.3.氨法脱硫启动及停止步骤 (13)2.3.1.系统启动步骤 (13)2.3.2系统停止步骤 (14)3.脱硫脱硝喷枪介绍 (14)3.1.产品特点 (14)3.2.喷枪 (15)3.3.喷枪拆卸 (16)4.问题处理 (16)5.使用注意事项 (16)1.SNCR脱硝系统主要设备介绍SNCR脱硝系统主要由集成分配柜、喷枪环管、脱硝喷枪三部分组成。

1.1.脱硝集成分配柜介绍集成分配柜内部包括氨水管道、压缩空气管道、气动调节阀、电磁流量计、远传压力变送器、就地压力表、手动阀门、气动三联件、电磁阀。

集成分配柜放置于C5出口烟道上层平台，原2#窑两台脱硝分配柜之间。

1.1.1.脱硝集成柜内部氨水系统介绍集成柜氨水进口管道为DN25的不锈钢管道，管道上部装有一个DN25的不锈钢球阀，脱硝系统投运前，应现场确认此阀门是否处于开启状态，如未开启，应及时打开。

集成柜内部的氨水管道分为两路，一路氨水管道是去分解炉出口烟道上部的氨水环管，另外一路氨水管道是去C5A、C5B出口烟道上部的氨水环管。

每路氨水管道上部都装有一个氨水流量气动调节阀组，调节阀组由3个手动阀门与一个气动调节阀组成。

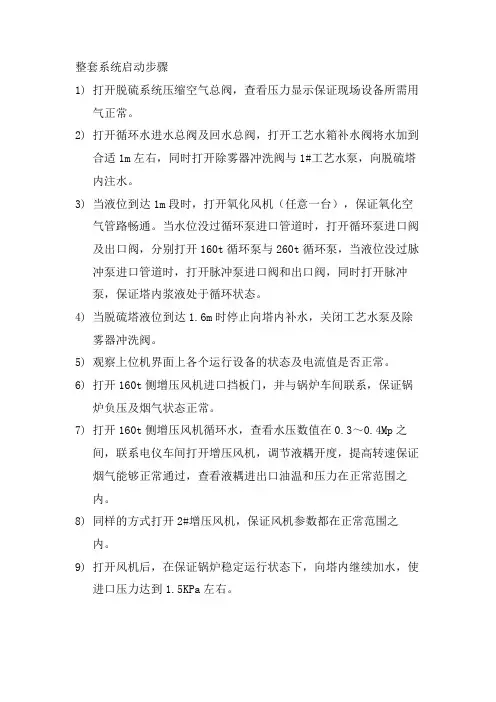

整套系统启动步骤1)打开脱硫系统压缩空气总阀，查看压力显示保证现场设备所需用气正常。

2)打开循环水进水总阀及回水总阀，打开工艺水箱补水阀将水加到合适1m左右，同时打开除雾器冲洗阀与1#工艺水泵，向脱硫塔内注水。

3)当液位到达1m段时，打开氧化风机（任意一台），保证氧化空气管路畅通。

当水位没过循环泵进口管道时，打开循环泵进口阀及出口阀，分别打开160t循环泵与260t循环泵，当液位没过脉冲泵进口管道时，打开脉冲泵进口阀和出口阀，同时打开脉冲泵，保证塔内浆液处于循环状态。

4)当脱硫塔液位到达1.6m时停止向塔内补水，关闭工艺水泵及除雾器冲洗阀。

5)观察上位机界面上各个运行设备的状态及电流值是否正常。

6)打开160t侧增压风机进口挡板门，并与锅炉车间联系，保证锅炉负压及烟气状态正常。

7)打开160t侧增压风机循环水，查看水压数值在0.3～0.4Mp之间，联系电仪车间打开增压风机，调节液耦开度，提高转速保证烟气能够正常通过，查看液耦进出口油温和压力在正常范围之内。

8)同样的方式打开2#增压风机，保证风机参数都在正常范围之内。

9)打开风机后，在保证锅炉稳定运行状态下，向塔内继续加水，使进口压力达到1.5KPa左右。

10)打开螺旋给料机与补水阀向制浆罐中制备浆液，当塔内浆液PH值到达4.5左右时，打开浆液供给泵向散射塔内补充石灰石浆液，同时观察烟气进口压力，控制塔内PH值在4.5～5.6之间。

11)运行一段时间之后，查看浆液密度变化，当相对密度达到1.14时，打开浆液排出泵把浆液送至水里旋流器，调节旋流器各旋流子使其达到最佳状态，同时打开真空转鼓，将浆液中的CaSO4及部分粉尘析出。

12)将板框压滤机压紧，打开滤液泵将滤液罐中的浆液打至压滤机内，查看压滤机进口压力达到指定压力后，停止压滤。

13)至此，整个系统投入运行。

整套系统停机步骤1)收到停车命令之后，停止向塔内补水及浆液。

2)当负荷低于大约30％负荷时，旁路挡板打开，烟气部分通过吸收塔和部分走旁路烟道。

脱硫脱硝岗位班组级培训教案一、工作环境及危险因素1.1 脱硫脱硝工艺脱硫脱硝除尘整体采用工艺为：一期2座焦炉烟气由地下烟道引出，经新增原烟气管道阀门和入口管道阀门切换并汇合后，送入旋转喷雾干燥（SDA）吸收塔，与被雾化的Na2CO3溶液接触，发生物理、化学反应，烟气中的SO2被吸收净化。

经吸收SO2并干燥的含粉料烟气出吸收塔进入布袋除尘器进行净化及进一步的脱硫反应，然后经过脱硫后的烟气经过布袋除尘器花板进入除尘器顶部的中低温SCR反应器，烟气与喷氨格栅喷入的氨气进行混合，经过催化剂层进行反应，脱除烟气中的氮氧化物，最后，由增压风机经出口烟道至原烟囱排入大气。

1.2液氨站系统液氨贮存规模：15m3；蒸发能力：240㎏/h。

液氨由液氨槽车送来，利用液氨槽车自身压力或氨卸料压缩机增压的方式将液氨由槽车输入至液氨储罐内贮存。

液氨储罐内液氨通过管道送至蒸发器，液氨在液氨蒸发器内被加热蒸发为气氨，并通过气氨缓冲罐稳定其压力后经管道送至脱硝系统。

液氨储槽及气氨蒸发系统紧急排放的气氨则排入氨气稀释罐中，经水吸收后排入废水池，再经由废水泵送至主厂废水处理系统处理。

1.3液氨简介：液氨又称无水氨，是一种无色液体，有特殊的刺激性气味，分子式NH3，分子量17，密度0.617；沸点-33.5 ℃；＜-77.7 ℃可成为具有臭味的无色结晶。

氨作为一种重要的化工原料，应用广泛，为了运输及储存便利，通常将气态的氨气通过加压或冷却得到液态氨。

氨易溶于水，溶于水后形成(NH)4OH的碱性溶液。

氨在20 ℃水中的溶解度为34%。

液氨在工业上应用广泛，而且具有腐蚀性，易挥发，所以事故发生率相当高。

液氨挥发生成氨气，氨气属于有毒、易燃、易爆气体，其爆炸上限27%，下限15.5%，作业场所最高允许浓度30 mg/m3，与空气混合能形成爆炸性混合物，泄漏物质可导致中毒，对眼、黏膜或皮肤有刺激性，有烧伤危险。

液氨的物理和化学性质：氨气的分子式NH3，液氨是一种无色液体，极易溶于水，水溶液呈碱性。

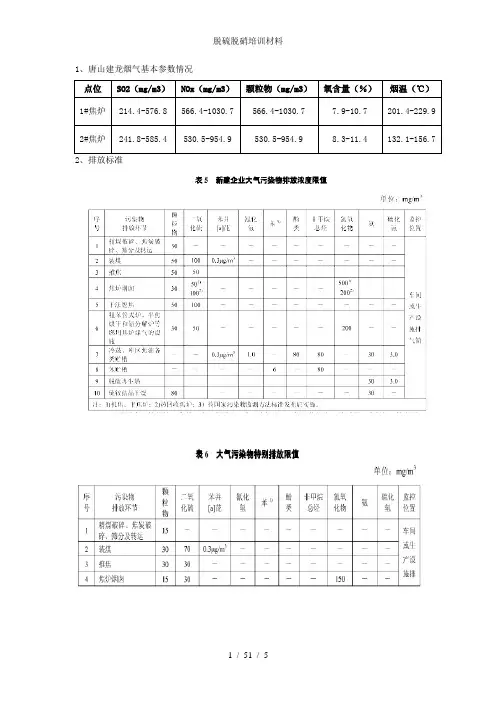

1、唐山建龙烟气基本参数情况点位SO2（mg/m3）NOx（mg/m3）颗粒物（mg/m3）氧含量（％）烟温（℃）1#焦炉214.4-576.8 566.4-1030.7 566.4-1030.7 7.9-10.7 201.4-229.9 2#焦炉241.8-585.4 530.5-954.9 530.5-954.9 8.3-11.4 132.1-156.7 2、排放标准3、我厂脱硫脱硝技术参数：4、脱硫脱硝技术汇总（1）目前脱硫方法（2）目前脱硝技术5、技术原理（1）SCR 脱硝技术原理脱硝采用尿素水作为还原剂，尿素热解工艺利用尿素溶液热解工艺为SCR 系统提供反应剂，经燃烧器加热的焦炉烟气（320-350℃）进入脱硝反应器，在反应器内，烟气中的NOx 与氨在催化剂的作用下发生反应，最终以N 2的形式排放。

尿素热解工艺的主要反应如下：CO(NH 2)2 → NH 3 + HNCO HNCO + H 2O → NH 3 + CO 2 SCR 主要反应描述如下： 4NO+4NH 3+O 2 → 3N 2+6H 2O NO+NO 2+2NH 3 → 3H 2O+2N 26NO+4NH 3→5N 2+6H 2O （2）脱硫技术原理烟气脱硫采用石灰/石膏法。

烟气中的SO 2与石灰浆液在脱硫塔中反应，生成亚硫酸钙；然后通过强制氧化的方式，最终以硫酸钙形式排放。

发生的主要反应方：)()(22aq SO g SO ↔)()(3222l SO H O H aq SO ↔+2232()Ca OH SO CaSO H O +→+ 22332()2Ca OH H SO CaSO H O +→+423CaSO O CaSO →+O H CaSO O H CaSO 242422⋅→+6、工艺路线及系统说明如图2－1所示，1#、2#焦炉烟囱烟气汇合后进入燃烧器，通过燃烧器将焦炉烟气加热至320-350℃，以提供满足SCR 反应的温度窗口，然后进入SCR 反应器进行脱硝，脱硝后的烟气经余热锅炉，使烟气温度降到160°C 以下，并产生一定量的饱和蒸汽，然后烟气在增压风机的作用下进入脱硫吸收塔，在脱硫吸收塔内，烟气中的SO 2与石灰浆液反应得以脱除，净化后的烟气由塔顶烟囱直接排放。

水泥厂脱硫脱硝项目培训资料一、项目背景和目的水泥厂作为重要的工业生产企业，其生产过程中产生的废气排放对环境造成为了一定的污染。

为了减少废气对环境的影响，水泥厂需要进行脱硫脱硝处理。

本次培训旨在向水泥厂工作人员介绍脱硫脱硝项目的相关知识和技术，提高其对项目的理解和操作能力，以确保项目的顺利实施和运行。

二、脱硫脱硝技术原理1. 脱硫技术原理脱硫是指将煤炭等含硫物质中的硫化物转化为硫酸盐或者硫酸氢盐的过程。

常用的脱硫技术包括湿法石膏法、半干法石膏法和干法石膏法等。

通过这些技术，可以有效地降低废气中的二氧化硫含量，达到环保要求。

2. 脱硝技术原理脱硝是指将废气中的氮氧化物转化为氮气的过程。

常用的脱硝技术包括选择性催化还原法、选择性非催化还原法和吸附剂法等。

这些技术可以有效地减少废气中的氮氧化物排放量，降低对大气环境的污染。

三、脱硫脱硝项目的重要性和必要性1. 环境保护要求随着环境保护意识的增强，政府对水泥厂的废气排放标准也越来越严格。

脱硫脱硝项目是水泥厂实现环境保护要求的重要措施。

2. 提高企业形象实施脱硫脱硝项目可以减少废气对环境的污染，改善企业形象，提升企业在社会上的声誉。

3. 节能减排脱硫脱硝项目的实施可以减少废气排放，降低能源消耗，达到节能减排的目的。

四、脱硫脱硝项目的操作流程1. 废气采集与预处理水泥生产过程中产生的废气首先需要进行采集和预处理，以确保后续处理的有效性。

2. 脱硫处理根据具体情况选择合适的脱硫技术进行处理，将废气中的二氧化硫转化为硫酸盐或者硫酸氢盐。

3. 脱硝处理选择合适的脱硝技术将废气中的氮氧化物转化为氮气，减少对大气环境的污染。

4. 除尘处理经过脱硫脱硝处理后的废气仍然含有一定的颗粒物，需要进行除尘处理，确保排放的废气达到环保要求。

五、脱硫脱硝项目的操作要点和注意事项1. 设备运行和维护脱硫脱硝项目涉及到大量的设备和管道，需要定期进行运行和维护，确保设备的正常运行和处理效果的稳定性。

水泥厂脱硫脱硝项目培训资料一、项目简介水泥生产是环境污染较为严重的行业之一，其中主要污染物为硫化物和氮化物。

为了减少对环境的影响，水泥厂需要进行脱硫脱硝处理。

脱硫脱硝项目是指通过一系列工艺和设备，将水泥厂废气中的二氧化硫和二氧化氮转化成无害物质排放至大气中。

二、脱硫工艺1.石灰石/石膏法该工艺是将石灰石或石膏加入水泥厂废气中，与二氧化硫发生化学反应，生成硫酸钙或石膏。

工艺流程主要包括喷淋洗涤、吸收塔、制浆泵等装置的安装。

2.活性碳吸附法该工艺是利用活性碳对废气中的有机物以及硫化物进行吸附，从而降低废气中二氧化硫的浓度。

工艺流程主要包括废气处理装置、吸附柱、再生装置等。

三、脱硝工艺1.选择性催化还原法（SCR）该工艺是利用催化剂将废气中的氮氧化物与氨发生反应，生成无害的氮气和水。

工艺流程主要包括反应器、氨气喷射系统、催化剂等。

2.氨水喷射法该工艺是将氨水喷射到水泥厂废气中，与氮氧化物进行反应，生成无害的氮气和水。

工艺流程主要包括喷射装置、反应器、废气净化系统等。

四、脱硫脱硝项目的优势1.减少环境污染脱硫脱硝项目能够有效减少水泥生产过程中废气中的二氧化硫和二氧化氮排放，降低对大气环境的污染。

2.符合环保政策要求脱硫脱硝可以提高水泥企业的环境管理水平，符合政府的环保政策和要求，有助于企业长期发展。

3.降低生产成本脱硫脱硝项目可以减少硫酸钙和石灰石等原料的使用量，降低生产成本。

4.提高产品质量降低废气中污染物的排放，有助于提高水泥产品的质量，增强企业竞争力。

五、操作注意事项1.操作人员应熟悉脱硫脱硝工艺流程和设备操作方法，并严格按照操作规程进行操作。

2.定期检查和维护设备，保持设备的正常运转。

3.注意安全，佩戴相关防护用品，避免工作时发生事故。

4.定期对废气进行监测和分析，确保排放达到环保要求。

六、项目经验总结根据相关水泥厂的脱硫脱硝项目经验，总结出以下几点经验：1.选择适合水泥厂的脱硫脱硝工艺和设备，应综合考虑投资成本、运行费用、脱附效率等因素。
