闭合电路欧姆定律练习题

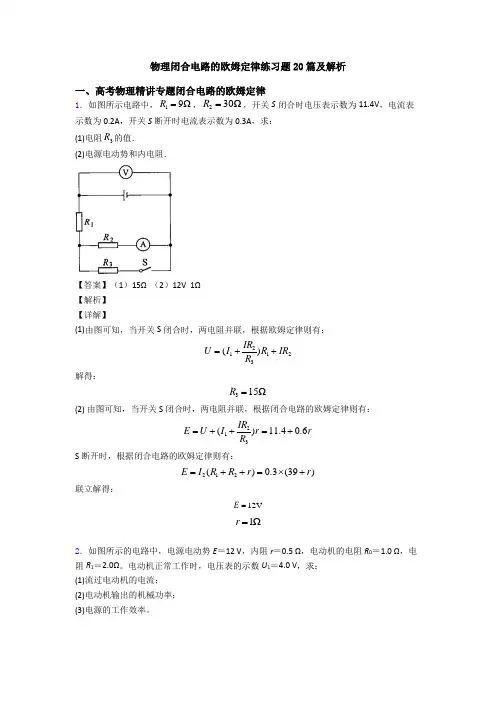

物理闭合电路的欧姆定律练习题20篇及解析一、高考物理精讲专题闭合电路的欧姆定律1．如图所示电路中，19ΩR =，230ΩR =，开关S 闭合时电压表示数为11.4V ，电流表示数为0.2A ，开关S 断开时电流表示数为0.3A ，求： (1)电阻3R 的值． (2)电源电动势和内电阻．【答案】（1）15Ω （2）12V 1Ω 【解析】 【详解】(1)由图可知，当开关S 闭合时，两电阻并联，根据欧姆定律则有：21123()IR U I R IR R =++ 解得：315ΩR =(2) 由图可知，当开关S 闭合时，两电阻并联，根据闭合电路的欧姆定律则有：213()11.40.6IR E U I r r R =++=+ S 断开时，根据闭合电路的欧姆定律则有：212()0.3(39)E I R R r r =++=⨯+联立解得：12V E =1Ωr =2．如图所示的电路中，电源电动势E ＝12 V ，内阻r ＝0.5 Ω，电动机的电阻R 0＝1.0 Ω，电阻R 1＝2.0Ω。

电动机正常工作时，电压表的示数U 1＝4.0 V ，求： (1)流过电动机的电流； (2)电动机输出的机械功率； (3)电源的工作效率。

【答案】（1）2A ；（2）14W ；（3）91.7% 【解析】 【分析】 【详解】(1)电动机正常工作时，总电流为I ＝11U R ＝ 2A (2)电动机两端的电压为U ＝E －Ir －U 1=(12－2×0.5－4.0) V ＝7 V电动机消耗的电功率为P 电＝UI ＝7×2 W ＝14 W电动机的热功率为P 热＝I 2R 0＝22×1 W ＝4 W电动机输出的机械功率P 机＝P 电－P 热＝10 W(3)电源释放的电功率为P 释＝EI ＝12×2 W ＝24 W有用功率P 有＝2122W UI I R +=电源的工作效率=91.7%P P η=有释3．电源的电动势为4.8V 、外电阻为4.0Ω时，路端电压为4.0V 。

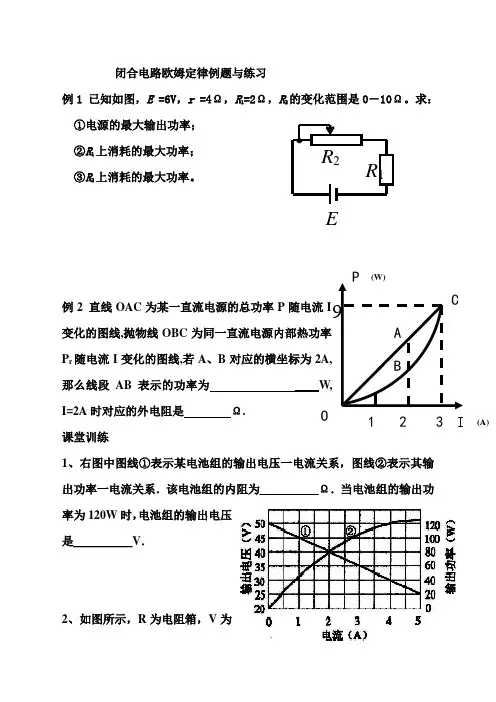

IO 1 23 闭合电路欧姆定律例题与练习例1 已知如图，E =6V ，r =4Ω，R 1=2Ω，R 2的变化范围是0－10Ω。

求：①电源的最大输出功率；②R 1上消耗的最大功率； ③R 2上消耗的最大功率。

例2 直线OAC 为某一直流电源的总功率P 随电流I 变化的图线,抛物线OBC 为同一直流电源内部热功率P r 随电流I 变化的图线,若A 、B 对应的横坐标为2A,那么线段AB 表示的功率为 ＿＿W,I=2A 时对应的外电阻是 Ω. 课堂训练1、右图中图线①表示某电池组的输出电压一电流关系，图线②表示其输出功率一电流关系．该电池组的内阻为＿＿＿＿＿Ω．当电池组的输出功率为120W 时，电池组的输出电压是＿＿＿＿＿V ．2、如图所示，R 为电阻箱，V为 E理想电压表．当电阻箱读数为R 1=2Ω时，电压表读数为U 1=4V ；当电阻箱读数为R 2=5Ω时，电压表读数为U 2=5V ．求：(1)电源的电动势E 和内阻r 。

(2)当电阻箱R 读数为多少时，电源的输出功率最大?最大值P m 为多少?例3 如图所示，电源电动势为E ，内电阻为r ．当滑动变阻器的触片P 从右端滑到左端时，发现电压表V 1、ΔU 1和ΔU 2，下列说法中正确的是A.小灯泡L 1、L 3变暗，L 2变亮B.小灯泡L 3变暗，L 1、L 2变亮C. ΔU 1<ΔU 2D.ΔU 1>ΔU 2 3、如图所示电路,当滑动变阻器的滑片P 向上移动时,判断电路中的电压表、电流表的示数如何变化?例4.已知如图，电源内阻不计。

为使电容器的带电量增大，可采取以下哪些方法：（ ）A.增大R 1B.增大R 2C.增大R 3D.减小R 14．如图所示的电路中，已知电容C 1=C 2，电阻R 1﹥R 2，电源内阻可忽略不计，当开关S 接通时，以下说法中正确的有 （ ）A 、C 1的电量增多，C 2的电量减少B 、C 1的电量减少，C 2的电量增多C 、C 1、C 2的电量都增多D 、C 1、C 2的电量都减少5、如图所示，电源电动势ε=12伏，内阻r=1欧，电阻R 1=3欧，R 2=2欧，R 3=5欧，电容器的电容量C 1=4μF,C 2=1μF,求C 1、C 2所带电量。

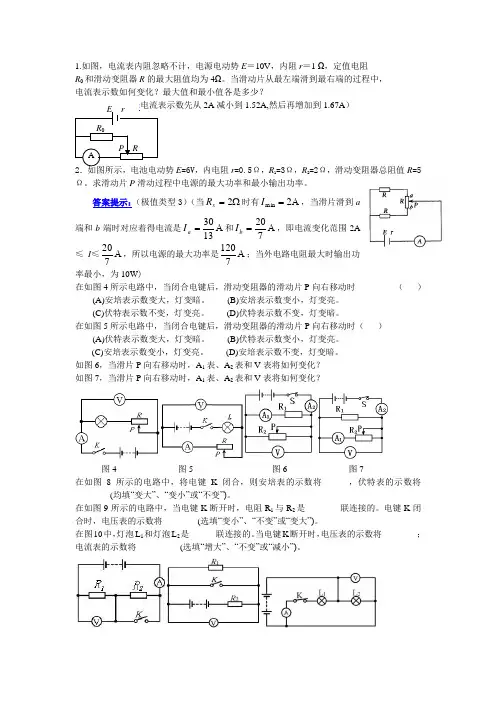

1.如图，电流表内阻忽略不计，电源电动势E＝10V，内阻r＝1 Ω，定值电阻R0和滑动变阻器R的最大阻值均为4Ω。

当滑动片从最左端滑到最右端的过程中，电流表示数如何变化？最大值和最小值各是多少？答案提示:电流表示数先从2A减小到1.52A,然后再增加到1.67A）E=6V，内电阻r=0.5Ω，R1=3Ω，R2=2Ω，滑动变阻器总阻值R=5Ω。

求滑动片P滑动过程中电源的最大功率和最小输出功率。

答案提示：（极值类型3）（当Ω=2xR时有A=2minI，当滑片滑到a端和b端时对应着得电流是A=1330aI和A=720bI，即电流变化范围2A≤I≤A720，所以电源的最大功率是A7120；当外电路电阻最大时输出功率最小，为10W)在如图4所示电路中，当闭合电键后，滑动变阻器的滑动片P向右移动时（）(A)安培表示数变大，灯变暗。

(B)安培表示数变小，灯变亮。

(C)伏特表示数不变，灯变亮。

(D)伏特表示数不变，灯变暗。

在如图5所示电路中，当闭合电键后，滑动变阻器的滑动片P向右移动时（）(A)伏特表示数变大，灯变暗。

(B)伏特表示数变小，灯变亮。

(C)安培表示数变小，灯变亮。

(D)安培表示数不变，灯变暗。

如图6，当滑片P向右移动时，A1表、A2表和V表将如何变化？如图7，当滑片P向右移动时，A1表、A2表和V表将如何变化？图4 图5 图6 图7在如图8所示的电路中，将电键K闭合，则安培表的示数将______，伏特表的示数将________(均填“变大”、“变小”或“不变”)。

在如图9所示的电路中，当电键K断开时，电阻R1与R2是________联连接的。

电键K闭合时，电压表的示数将________(选填“变小”、“不变”或“变大”)。

在图10中，灯泡L1和灯泡L2是______联连接的。

当电键K断开时，电压表的示数将________；电流表的示数将__________(选填“增大”、“不变”或“减小”)。

P RR0E rA图8 图9 图10 在图12中，当电键K闭合后，两只小灯泡发光，电压表示数为4伏。

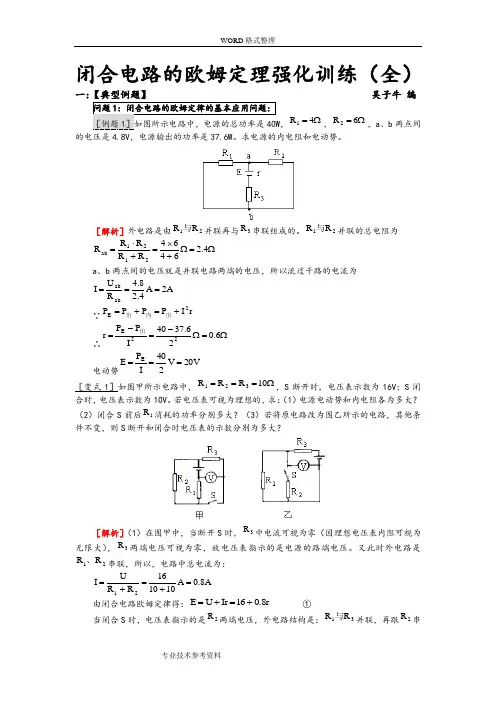

闭合电路的欧姆定理强化训练（全）一：【典型例题】 吴子牛 编，Ω=4R 1，Ω=6R 2，a 、b 两点间的电压是4.8V ，电源输出的功率是37.6W 。

求电源的内电阻和电动势。

［解析］外电路是由21R R 与并联再与3R 串联组成的。

21R R 与并联的总电阻为Ω=Ω+⨯=+⋅=4.26464R R R R R 2121ab a 、b 两点间的电压就是并联电路两端的电压，所以流过干路的电流为 A 2A 4.28.4R U I ab ab ===∵r I P P P P 2E +=+=出内出∴Ω=Ω-=-=6.026.3740I P P r 22E 出电动势V 20V 240I P E E ===［变式1］如图甲所示电路中，Ω===10R R R 321，S 断开时，电压表示数为16V ；S 闭合时，电压表示数为10V 。

若电压表可视为理想的，求：（1）电源电动势和内电阻各为多大？（2）闭合S 前后1R 消耗的功率分别多大？（3）若将原电路改为图乙所示的电路，其他条件不变，则S 断开和闭合时电压表的示数分别为多大？［解析］（1）在图甲中，当断开S 时，3R 中电流可视为零（因理想电压表内阻可视为无限大），3R 两端电压可视为零，故电压表指示的是电源的路端电压。

又此时外电路是21R R 、串联，所以，电路中总电流为：A8.0A 101016R R U I 21=+=+=由闭合电路欧姆定律得：r 8.016Ir U E +=+= ①当闭合S 时，电压表指示的是2R 两端电压，外电路结构是：31R R 与并联，再跟2R 串联，此时电路中总电流为：A 1A 1010R 'U 'I 2===外电路总电阻为：Ω=++=15R R R R R R 23131由)r R ('I E +=得：)r 15('I E += ②联立①②两式，解得E=20V ，r=5Ω。

（2）闭合S 前后，1R 消耗的功率分别为：W 4.6W 108.0R I P 2121=⨯==W5.2W 105.0R )2'I (P 212'1=⨯==（3）若将原电路改为图乙所示电路，则断开S 时，外电路由31R R 、串联组成，电压表指示的是1R 两端的电压，此时总电流为：A8.0A 5101020r R R E I 31=++=++=电压表示数为：V 8V 108.0IR U 11=⨯== 闭合S 时，外电路结构是21R R 、并联再与3R 串联，电压表示数是21R R 、组成的并联电路两端的电压，此情况下，外电路总电阻为：Ω=++=15R R R R R R 32121总电流为：A 1A 51520r R E I =+=+=故电压表示数为：V5V 105.0R 21U 22=⨯==［例题2］如图所示电路中，4321L L L 、、、是四只相同的电灯。

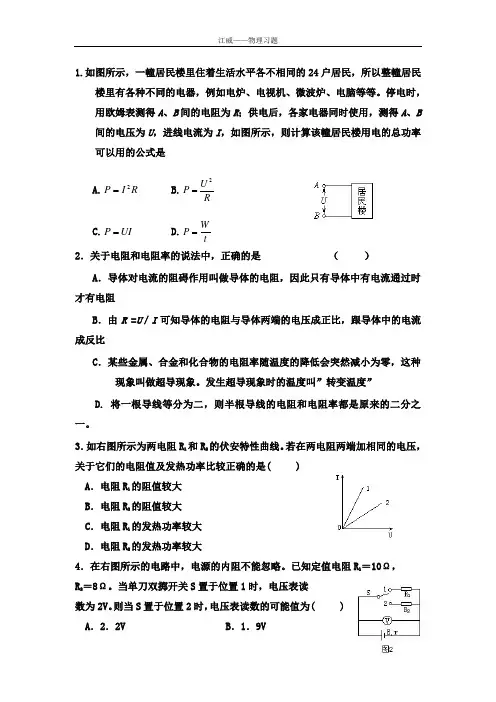

1.如图所示，一幢居民楼里住着生活水平各不相同的24户居民，所以整幢居民楼里有各种不同的电器，例如电炉、电视机、微波炉、电脑等等。

停电时，用欧姆表测得A 、B 间的电阻为R ；供电后，各家电器同时使用，测得A 、B 间的电压为U ，进线电流为I ，如图所示，则计算该幢居民楼用电的总功率可以用的公式是A.R I P 2= B.RU P 2=C.UI P =D.tW P =2．关于电阻和电阻率的说法中，正确的是 （ ）A ．导体对电流的阻碍作用叫做导体的电阻，因此只有导体中有电流通过时才有电阻B ．由R =U ／I 可知导体的电阻与导体两端的电压成正比，跟导体中的电流成反比C ．某些金属、合金和化合物的电阻率随温度的降低会突然减小为零，这种现象叫做超导现象。

发生超导现象时的温度叫”转变温度” D. 将一根导线等分为二，则半根导线的电阻和电阻率都是原来的二分之一。

3．如右图所示为两电阻R 1和R 2的伏安特性曲线。

若在两电阻两端加相同的电压，关于它们的电阻值及发热功率比较正确的是( ) A ．电阻R 1的阻值较大 B ．电阻R 2的阻值较大 C ．电阻R 1的发热功率较大 D ．电阻R 2的发热功率较大4．在右图所示的电路中，电源的内阻不能忽略。

已知定值电阻R 1＝10Ω， R 2＝8Ω。

当单刀双掷开关S 置于位置1时，电压表读 数为2V 。

则当S 置于位置2时，电压表读数的可能值为( ) A ．2．2V B ．1．9VC．1．6V D．1．3V5．如图所示为两个不同闭合电路中的两个不同电源的U-I图象，则下述说法中不正确．．．的是（）A．电动势E1=E2，发生短路时的电流I1>I2B．电动势E1=E2，内阻r l>r2C．电动势E1=E2，内阻r l<r2D. 当电源的工作电流变化相同时，电源2的路端电压变化较大。

6、如下图所示电路用来测定电池组的电动势和内电阻。

其中V为电压表（理想电表），定值电阻R=7.0Ω。

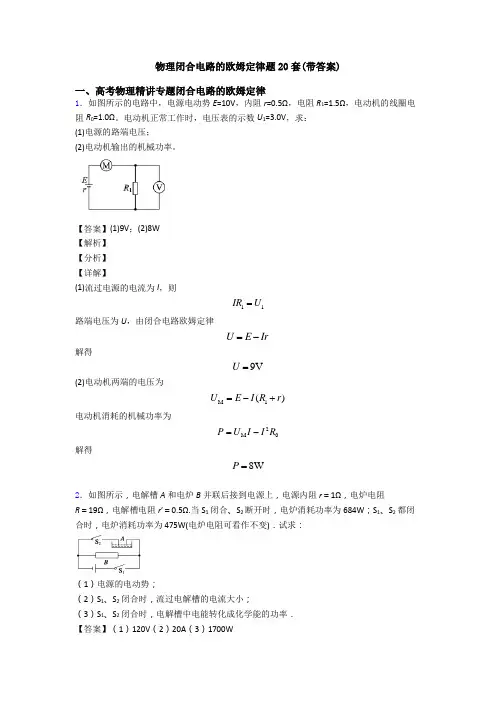

物理闭合电路的欧姆定律题20套(带答案)一、高考物理精讲专题闭合电路的欧姆定律1．如图所示的电路中，电源电动势E =10V ，内阻r =0.5Ω，电阻R 1=1.5Ω，电动机的线圈电阻R 0=1.0Ω。

电动机正常工作时，电压表的示数U 1=3.0V ，求： (1)电源的路端电压； (2)电动机输出的机械功率。

【答案】(1)9V ；(2)8W 【解析】 【分析】 【详解】(1)流过电源的电流为I ，则11IR U =路端电压为U ，由闭合电路欧姆定律U E Ir =-解得9V U =(2)电动机两端的电压为M 1()U E I R r =-+电动机消耗的机械功率为2M 0P U I I R =-解得8W P =2．如图所示，电解槽A 和电炉B 并联后接到电源上，电源内阻r ＝1Ω，电炉电阻R ＝19Ω，电解槽电阻r ′＝0.5Ω.当S 1闭合、S 2断开时，电炉消耗功率为684W ；S 1、S 2都闭合时，电炉消耗功率为475W(电炉电阻可看作不变)．试求：（1）电源的电动势；（2）S 1、S 2闭合时，流过电解槽的电流大小；（3）S 1、S 2闭合时，电解槽中电能转化成化学能的功率． 【答案】（1）120V （2）20A （3）1700W【解析】（1）S 1闭合，S 2断开时电炉中电流106P I A R== 电源电动势0()120E I R r V =+=； （2）S 1、S 2都闭合时电炉中电流为25B P I A R== 电源路端电压为95R U I R V == 流过电源的电流为25E UI A r-== 流过电槽的电流为20A B I I I A =-=； （3）电解槽消耗的电功率1900A A P I U W ==电解槽内热损耗功率2'200A P I r W ==热电解槽转化成化学能的功率为1700A P P P W 化热=-=．点睛：电解槽电路在正常工作时是非纯电阻电路，不能用欧姆定律求解其电流，只能根据电路中电流关系求电流．3．如图所示电路中，19ΩR =，230ΩR =，开关S 闭合时电压表示数为11.4V ，电流表示数为0.2A ，开关S 断开时电流表示数为0.3A ，求： (1)电阻3R 的值． (2)电源电动势和内电阻．【答案】（1）15Ω （2）12V 1Ω 【解析】 【详解】(1)由图可知，当开关S 闭合时，两电阻并联，根据欧姆定律则有：21123()IR U I R IR R =++ 解得：315ΩR =(2) 由图可知，当开关S 闭合时，两电阻并联，根据闭合电路的欧姆定律则有：213()11.40.6IR E U I r r R =++=+ S 断开时，根据闭合电路的欧姆定律则有：212()0.3(39)E I R R r r =++=⨯+联立解得：12V E =1Ωr =4．手电筒里的两节干电池（串联）用久了，灯泡发出的光会变暗，这时我们会以为电池没电了。

A
而电流关系:
所以
由
代入数据得，
9．如图，电源电动势ε=10V，内阻不计，R1=4Ω，R2=6Ω，C=30μF．
(1)闭合电键S，求稳定后通过R1的电流．
(2)然后将电键S断开，求这以后流过R1的总电量
【答案】(1)1A (2)1.2×10-4C
【解析】
【详解】
（1）闭合开关S，当电路达到稳定后，电容器相当于开关断开，根据闭合电路欧姆定律得：
【答案】18 V；减少了3.6×10－5C
【解析】
【详解】
在电路中电容器C1、C2相当于断路.当S断开时，电路中无电流，B、C等势，A、D等势，因此UAB＝U＝18 V.
当S闭合时，R1和R2串联，C1两端的电压等于R1两端电压，C2两端的电压为R2两端电压，C1电荷量变化的计算首先从电压变化入手.

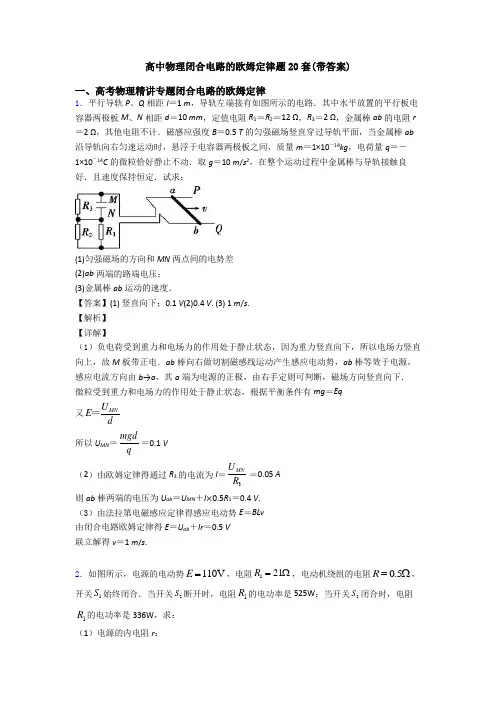

高中物理闭合电路的欧姆定律题20套(带答案)
一、高考物理精讲专题闭合电路的欧姆定律
1．平行导轨P、Q相距l＝1m，导轨左端接有如图所示的电路．其中水平放置的平行板电容器两极板M、N相距d＝10mm，定值电阻R1＝R2＝12 Ω，R3＝2 Ω，金属棒ab的电阻r＝2 Ω，其他电阻不计．磁感应强度B＝0.5T的匀强磁场竖直穿过导轨平面，当金属棒ab沿导轨向右匀速运动时，悬浮于电容器两极板之间，质量m＝1×10－14kg，电荷量q＝－1×10－14C的微粒恰好静止不动．取g＝10m/s2，在整个运动过程中金属棒与导轨接触良好．且速度保持恒定．试求：
【解析】
【详解】
（1）当R1＝2.0Ω时，闭合回路电流I为：
代入数据解得：I＝0.5A
所以PR0＝I2R0＝0.52×9＝2.25W；
(2)当R1＝2.0Ω时，UR1＝IR1＝1V

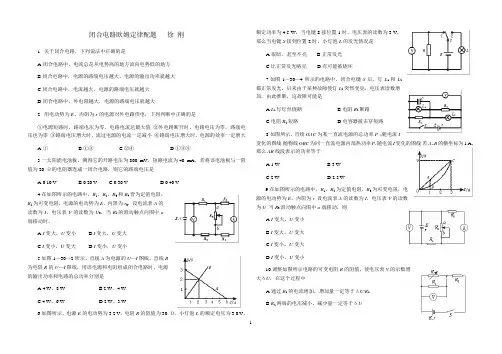

闭合电路欧姆定律配题徐刚1. 关于闭合电路，下列说法中正确的是A.闭合电路中，电流总是从电势高的地方流向电势低的地方B.闭合电路中，电源的路端电压越大，电源的输出功率就越大C.闭合电路中，电流越大，电源的路端电压就越大D.闭合电路中，外电阻越大，电源的路端电压就越大2. 用电动势为E、内阻为r的电源对外电路供电，下列判断中正确的是①电源短路时，路端电压为零，电路电流达最大值②外电路断开时，电路电压为零，路端电压也为零③路端电压增大时，流过电源的电流一定减小④路端电压增大时，电源的效率一定增大A.①B.①③C.②④D.①③④3.一太阳能电池板，测得它的开路电压为800 mV，短路电流为40 mA，若将该电池板与一阻值为20 Ω的电阻器连成一闭合电路，则它的路端电压是A.0.10 VB.0.20 VC.0.30 VD.0.40 V4.在如图所示的电路中，R1、R2、R3和R4皆为定值电阻，R5为可变电阻，电源的电动势为E，内阻为r0，设电流表A的读数为I，电压表V的读数为U0，当R5的滑动触点向图中a端移动时，A.I变大，U变小B.I变大，U变大C.I变小，U变大D.I变小，U变小5.如图1—30—2所示，直线A为电源的U—I图线，直线B为电阻R的U—I图线，用该电源和电阻组成闭合电路时，电源的输出功率和电路的总功率分别是A.4 W、8 WB.2 W、4 WC.4 W、6 WD.2 W、3 W6.如图所示，电源E的电动势为3.2 V，电阻R的阻值为30 Ω，小灯泡L的额定电压为3.0 V，额定功率为4.5 W，当电键S接位置1时，电压表的读数为3 V，那么当电键S接到位置2时，小灯泡L的发光情况是A.很暗，甚至不亮B.正常发光C.比正常发光略亮D.有可能被烧坏7.如图1—30—4所示的电路中，闭合电键S后，灯L1和L2都正常发光，后来由于某种故障使灯L2突然变亮，电压表读数增加，由此推断，这故障可能是A.L1灯灯丝烧断B.电阻R2断路C.电阻R2短路D.电容器被击穿短路8.如图所示，直线OAC为某一直流电源的总功率P总随电流I变化的图线.抛物线OBC为同一直流电源内部热功率P r随电流I变化的图线.若A、B的横坐标为1 A，那么AB线段表示的功率等于A.1 WB.3 WC.2 WD.2.5 W9.在如图所示的电路中，R1、R2为定值电阻，R3为可变电阻，电源的电动势为E，内阻为r .设电流表A的读数为I，电压表V的读数为U .当R3滑动触点向图中a端移动，则A.I变大，U变小B.I变大，U变大C.I变小，U变大D.I变小，U变小10.调整如图所示电路的可变电阻R的阻值，使电压表V的示数增大ΔU，在这个过程中A.通过R1的电流增加，增加量一定等于ΔU/R1B.R2两端的电压减小，减少量一定等于ΔU12C.通过R 2的电流减小，但减少量一定小于ΔU /R 2D.路端电压增加，增加量一定等于ΔU11.如图所示是一个由电池、电阻R 与平行板电容器组成的串联电路，在增大电容器两极板间距离的过程中A.电阻R 中没有电流B.电容器的电容变小C.电阻R 中有从a 流向b 的电流D.电阻R 中有从b 流向a 的电流12.某闭合电路的路端电压U 随外电阻R 变化的图线如图1—30—6所示，则电源的电动势为_______，内电阻为_______，当U =2 V 时，电源的输出功率为_______.13.在如图所示的电路中，电源的内阻不可忽略不计，已知R 1=10 Ω，R 2=8 Ω.S 与1连接时，电流表的示数为0.2 A ；将S 切换到2时，可以确定电流表的读数范围是_______.14.如图所示，电路中电阻R 1=8 Ω，R 2=10 Ω，R 3=20 Ω，电容器电容C =2 μF ，电源电动势E =12 V ，内电阻r 不计，开关S 闭合，当滑动变阻器的阻值R 由2 Ω变至22 Ω的过程中，通过A 2的电荷量是_______，A 1的读数变化情况是_______（选填“增大”“减小”“先增后减”“先减后增”）.15.如图所示的电路中，电池的电动势E =9.0 V ，内电阻r =2.0 Ω，固定电阻R 1=1.0 Ω，R 2为可变电阻，其阻值在0～10 Ω范围内调节，问：取R 2=______时，R 1消耗的电功率最大.取R 2=_______时，R 2消耗的电功率最大.16.如图所示，变阻器R 2的最大电阻是10 Ω，R 3=5 Ω，电源的内电阻r =1 Ω，当电键S 闭合，变阻器的滑片在中点位置时，电源的总功率为16 W ，电源的输出功率为12 W.此时电灯R 1正常发光，求：（1）电灯阻值R 1是多少?（设R 1阻值恒定不变）（2）当电键S 断开时，要使电灯正常工作，应使变阻器的电阻改变多少?17.（12分）如图1—30—11所示的电路中，电源由6个电动势E 0=1.5 V 、内电阻r 0=0.1 Ω的电池串联而成；定值电阻R 1=4.4 Ω，R 2=6 Ω，R 2允许消耗的最大电功率为P m =3.375 W ，变阻器开始接入电路中的电阻R 3=12 Ω，求：（1）开始时通过电池的电流多大?电源的输出功率多大?（2）要使R 2实际消耗的功率不超过允许的最大值，可变电阻R 3的取值范围是什么?18.（12分）“加速度计”作为测定物体加速度的仪器，已被广泛地应用于飞机、潜艇、导弹、航天器等装置的制导中，如图所示是“应变式加速度计”的原理图.支架A 、B 固定在待测系统上，滑块穿在A 、B 间的水平光滑杆上，并用轻弹簧固接于支架A 上，其下端的滑动臂可在滑动变阻器上自由滑动.随着系统沿水平方向做变速运动，滑块相对于支架发生位移，并通过电路转换为电信号从1、2两接线柱输出.已知滑块质量为m ，弹簧劲度系数为k ，电源电动势为E ，内电阻为r ，滑动变阻器总阻值R =4r ，有效总长度为L .当待测系统静止时，滑动臂P 位于滑动变阻器的中点，且1、2两接线柱输出的电压U 0=0.4E .取AB 方向为参考正方向.（1）写出待测系统沿AB 方向做变速运动的加速度a 与1、2两接线柱间的输出电压U 间的关系式.3（2）确定该“加速度计”的测量范围.参考答案1.D2.D3.D4.D5.C 从图中可知E =3 V ，图线A 和图线B 的交点是电源和电阻R 构成电路的工作点，因此P出=UI =4 W ，P 源=EI =6 W.6.A S 接1时，由E =U +Ir 得r =2 Ω.R L =U 额2/P 额=2 Ω，故S 接2时，U L =rR E L +· R L = 1.6 V＜3.0 V ，故灯很暗，此时电路中电流I ′=0.8 A ，有可能超过电源的额定电流，使电源烧毁导致灯不亮.7.B8.C P AB =P A -P B .表示电源的输出功率.C 点表示电源处于短路状态，P 源=P 内. 9.D 10.AC 11.BC12.3.0 V;1 Ω;2.0 W 13.0.2 A ＜I 2＜0.25 A.I 2=)821(2.0)(2112rR r R r I R r E ++=++=+A ，而0＜r ＜∞，从而可确定I 2的范围.14.1.28×10-5 C;减小15.0;3.0 Ω.当R L =0时，电路中电流最大，R 1消耗的电功率最大；电源进行等效变换，保持电源电动势E 不变，将固定电阻R 1归并到内电路，等效内电阻r ′=r +R 1，当R 2=R 1+r 时，电源输出功率最大.16.（1）2.5 Ω;（2）1.5 Ω17.（1）1 A 8.4 W;（2）0≤R 3≤30 Ω，第（2）问可将R 1归为内电路，利用等效电源进行处理.18.（1）设待测系统沿AB 方向有加速度a ，则滑块将左移x ，满足kx =ma ，此时U 0-U =rR R E +'，而R ′=Lrx R Lx 4=.故有 a =mEU E kL mErr R U U kL 4)4.0(54))((0-=+-.（2）当待测系统静止时，滑动臂P 位于滑动变阻器的中点，且1、2两接线柱输出的电压U 0=0.4E ，故输出电压的变化范围为0≤U ≤2U 0，即0≤U ≤0.8E ，结合（1）中导出的a 与U 的表达式，可知加速度计的测量范围是-mkL 2≤a ≤mkL 2.。

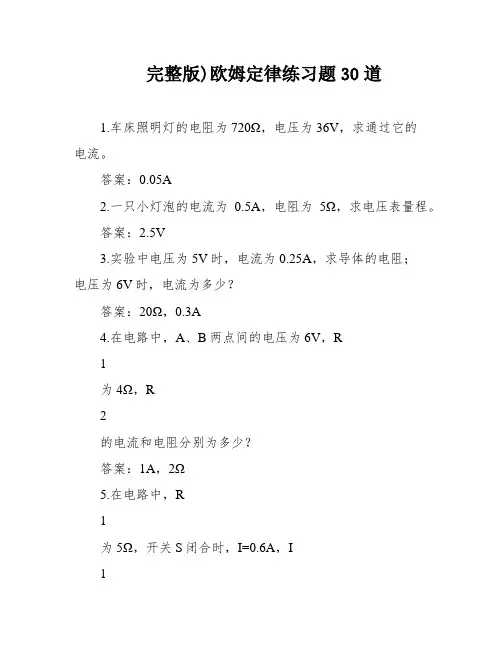

完整版)欧姆定律练习题30道1.车床照明灯的电阻为720Ω，电压为36V，求通过它的电流。

答案：0.05A2.一只小灯泡的电流为0.5A，电阻为5Ω，求电压表量程。

答案：2.5V3.实验中电压为5V时，电流为0.25A，求导体的电阻；电压为6V时，电流为多少？答案：20Ω，0.3A4.在电路中，A、B两点间的电压为6V，R1为4Ω，R2的电流和电阻分别为多少？答案：1A，2Ω5.在电路中，R1为5Ω，开关S闭合时，I=0.6A，I10.4A，求R2的电阻值。

答案：5Ω6.在电路中，电流为0.3A，R1为40Ω，R2为60Ω，求干路电流I。

答案：0.2A7.电灯电阻为20Ω，两端电压为10V，电源电压为12V，串联多大电阻才能连接？答案：10Ω8.在电路中，R1为10Ω，R2为30Ω，开关S断开时电流为0.6A，开关K闭合时电流表示数为多少？答案：0.8A第一部分串联电路15道1.两个灯泡串联在电路中，电路中的电流为0.2A，电源电压为9V，灯泡L1的电阻为20Ω，求总电阻、灯泡L2的电阻和两个灯泡两端的电压。

答案：总电阻为70Ω，灯泡L2的电阻为50Ω，两个灯泡两端的电压分别为3V和6V。

2.两个灯泡串联在电路中，电路中的电流为0.3A，电源电压为12V，灯泡L1两端的电压为6V，求总电阻、灯泡L2两端的电压和两个灯泡的电阻。

答案：总电阻为20Ω，灯泡L2两端的电压为6V，两个灯泡的电阻分别为20Ω和40Ω。

3.两个灯泡串联在电路中，电路中的电流为0.1A，灯泡L1两端的电压为3V，灯泡L2两端的电压为9V，求两个灯泡的电阻、总电阻和电源电压。

答案：灯泡L1的电阻为30Ω，灯泡L2的电阻为90Ω，总电阻为60Ω，电源电压为12V。

4.两个灯泡串联在电路中，电路中的电流为0.2A，灯泡L1两端的电压为4V，总电阻为60Ω，求电源电压和灯泡L 2两端的电压。

答案：电源电压为16V，灯泡L2两端的电压为12V，灯泡L2的电阻为80Ω。

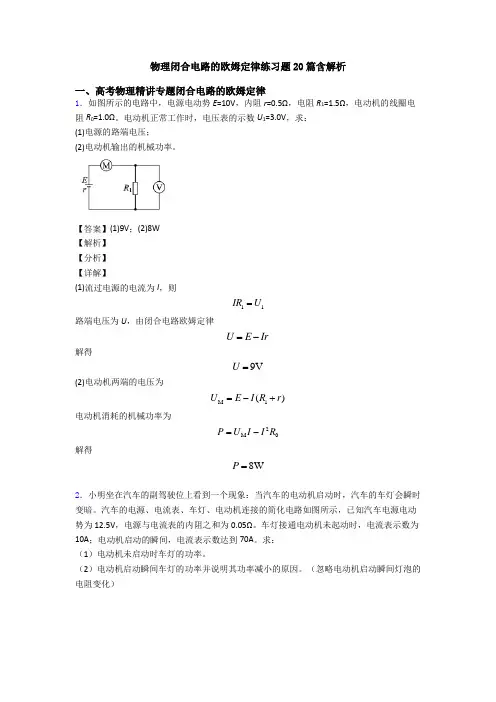

物理闭合电路的欧姆定律练习题20篇含解析一、高考物理精讲专题闭合电路的欧姆定律1．如图所示的电路中，电源电动势E =10V ，内阻r =0.5Ω，电阻R 1=1.5Ω，电动机的线圈电阻R 0=1.0Ω。

电动机正常工作时，电压表的示数U 1=3.0V ，求：(1)电源的路端电压；(2)电动机输出的机械功率。

【答案】(1)9V ；(2)8W【解析】【分析】【详解】(1)流过电源的电流为I ，则11IR U =路端电压为U ，由闭合电路欧姆定律U E Ir =-解得9V U =(2)电动机两端的电压为M 1()U E I R r =-+电动机消耗的机械功率为2M 0P U I I R =-解得8W P =2．小明坐在汽车的副驾驶位上看到一个现象：当汽车的电动机启动时，汽车的车灯会瞬时变暗。

汽车的电源、电流表、车灯、电动机连接的简化电路如图所示，已知汽车电源电动势为12.5V ，电源与电流表的内阻之和为0.05Ω。

车灯接通电动机未起动时，电流表示数为10A ；电动机启动的瞬间，电流表示数达到70A 。

求：（1）电动机未启动时车灯的功率。

（2）电动机启动瞬间车灯的功率并说明其功率减小的原因。

（忽略电动机启动瞬间灯泡的电阻变化）【答案】（1）120W ；（2）67.5W【解析】【分析】【详解】(1) 电动机未启动时12V U E Ir =-=120W P UI ==（2）电动机启动瞬间车灯两端电压'9 V U E I r =-'=车灯的电阻'1.2U R I==Ω 267.5W RU P ''== 电源电动势不变，电动机启动瞬间由于外电路等效总电阻减小，回路电流增大，内电路分得电压增大，外电路电压减小，所以车灯电功率减小。

3．如图所示，金属导轨平面动摩擦因数µ＝0.2，与水平方向成θ＝37°角，其一端接有电动势E ＝4.5V ，内阻r ＝0.5Ω的直流电源。

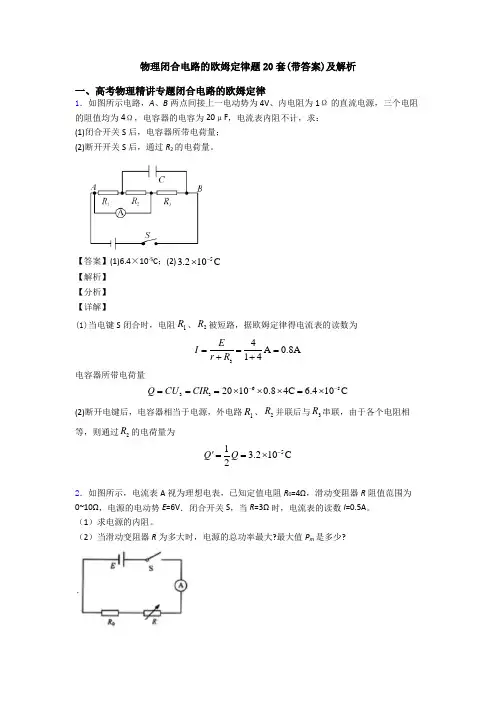

物理闭合电路的欧姆定律题20套(带答案)及解析一、高考物理精讲专题闭合电路的欧姆定律1．如图所示电路，A 、B 两点间接上一电动势为4V 、内电阻为1Ω的直流电源，三个电阻的阻值均为4Ω，电容器的电容为20μF ，电流表内阻不计，求： (1)闭合开关S 后，电容器所带电荷量； (2)断开开关S 后，通过R 2的电荷量。

【答案】(1)6.4×10-5C ；(2)53.210C -⨯ 【解析】 【分析】 【详解】(1)当电键S 闭合时，电阻1R 、2R 被短路，据欧姆定律得电流表的读数为34A 0.8A 14E I r R ===++ 电容器所带电荷量653320100.84C 6.410C Q CU CIR --=⨯⨯⨯=⨯==(2)断开电键后，电容器相当于电源，外电路1R 、2R 并联后与3R 串联，由于各个电阻相等，则通过2R 的电荷量为513.210C 2Q Q -==⨯'2．如图所示，电流表A 视为理想电表，已知定值电阻R 0=4Ω，滑动变阻器R 阻值范围为0~10Ω，电源的电动势E =6V ．闭合开关S ，当R =3Ω时，电流表的读数I =0.5A 。

（1）求电源的内阻。

（2）当滑动变阻器R 为多大时，电源的总功率最大?最大值P m 是多少?【答案】（1）5Ω；（2）当滑动变阻器R 为0时，电源的总功率最大，最大值P m 是4W 。

【解析】 【分析】 【详解】（1）电源的电动势E =6V ．闭合开关S ，当R =3Ω时，电流表的读数I =0.5A ，根据闭合电路欧姆定律可知：0EIR R r=++得：r =5Ω（2）电源的总功率P=IE得：20E P R R r=++当R =0Ω，P 最大，最大值为m P ，则有：4m P =W3．如图所示，竖直放置的两根足够长的光滑金属导轨相距为L ，导轨的两端 分别与电源（串有一滑动变阻器 R ）、定值电阻、电容器（原来不带电）和开关K 相连．整个空间充满了垂直于导轨平面向外的匀强磁场，其磁感应强度的大小为B ．一质量为m ，电阻不计的金属棒 ab 横跨在导轨上．已知电源电动势为E ，内阻为r ，电容器的电容为C ，定值电阻的阻值为R0，不计导轨的电阻．（1）当K 接1时，金属棒 ab 在磁场中恰好保持静止，则滑动变阻器接入电路的阻值 R 为多大？（2）当 K 接 2 后，金属棒 ab 从静止开始下落，下落距离 s 时达到稳定速度，则此稳定速度的大小为多大？下落 s 的过程中所需的时间为多少？（3） ab 达到稳定速度后，将开关 K 突然接到3，试通过推导，说明 ab 作何种性质的运动？求 ab 再下落距离 s 时，电容器储存的电能是多少？（设电容器不漏电，此时电容器没有被击穿）【答案】（1）EBL r mg -（2）44220220B L s m gR mgR B L +（3）匀加速直线运动 2222mgsCB L m cB L +【解析】 【详解】（1）金属棒ab 在磁场中恰好保持静止，由BIL=mgEI R r=+ 得 EBLR r mg=- （2）由 220B L vmg R =得 022mgR v B L =由动量定理，得mgt BILt mv -= 其中0BLsq It R ==得4422220B L s m gR t mgR B L +=（3）K 接3后的充电电流q C U CBL v v I CBL CBLa t t t t∆∆∆∆=====∆∆∆∆ mg-BIL=ma 得22mga m CB L =+=常数所以ab 棒的运动性质是“匀加速直线运动”，电流是恒定的． v 22-v 2=2as根据能量转化与守恒得 22211()22E mgs mv mv ∆=--解得：2222mgsCB L E m cB L ∆=+【点睛】本题是电磁感应与电路、力学知识的综合，关键要会推导加速度的表达式，通过分析棒的受力情况，确定其运动情况．4．如图所示，电源的电动势110V E =，电阻121R =Ω，电动机绕组的电阻0.5R =Ω，开关1S 始终闭合．当开关2S 断开时，电阻1R 的电功率是525W ；当开关2S 闭合时，电阻1R 的电功率是336W ，求：（1）电源的内电阻r ；（2）开关2S 闭合时电动机的效率。

闭合电路欧姆定律一、多项选择1、如图所示，电源电动势为E，内电阻为r，闭合开关S，当滑动变阻器的触片从右端滑到左端时，发现电压表V1、V2示数变化的绝对值分别为△U1和△U2，下列说法正确的是（）A．小灯泡L1、L3变暗，L2变亮B．小灯泡L3变暗，L1、L2变亮C．△U1＜△U2 D．△U1＞△U22、在如图所示的电路中，灯炮L的电阻大于电源的内阻r，闭合电键S，将滑动变阻器滑片P向左移动一段距离后，下列结论正确的是（）A．灯泡L变亮B．电源的输出功率变小C．电容器C上电荷量减少D．电流表读数变小，电压表读数变大3、如图所示，用两节干电池点亮几个小灯泡，干电池内阻不可忽略．当逐一闭合开关，接入灯泡增多时，以下说法正确的是（）A．灯少时各灯较亮，灯多时各灯较暗B．灯多时各灯两端电压较低C．灯多时通过电池的电流较小D．灯多时通过各灯的电流较大4、如图所示，在滑动变阻器的滑片向左滑动的过程中，理想电压表、电流表的示数将发生变化，电压表V1、V2示数变化量的绝对值分别为△U1、△U2，已知电阻R大于电源内阻r，则（）A．电流表A的示数增大B．电压表V2的示数增大C．电压表V1的示数增大D．△U1大于△U25、在如图所示的电路中，和均为定值电阻，当的滑动触头在a端时合上开关S,此时二个电流表和电压表V 的示数分别为和U ，电源的发热功率为，电源的输出功率为，定值电阻上消耗的功率为。

现将的滑动触头向b 端移动，则三个电表的示数及功率、、的变化情况是（）A.增大，不变，U增大B.减小，增大，U减小C.可能增大，一定减小D.一定增大，一定增大6、一辆电动观光车蓄电池的电动势为E，内阻不计，当空载的电动观光车以大小为v的速度匀速行驶时，流过电动机的电流为I，电动车的质量为m，电动车受到的阻力是车重的k倍，忽略电动观光车内部的摩擦，则( )A. 电动机的内阻为R ＝B. 电动机的内阻为R ＝－C. 如果电动机突然被卡住而停止转动，则电源消耗的功率将变大D. 如果电动机突然被卡住而停止转动，则电源消耗的功率将变小二、单项选择题7、如图所示闭合电路中，当滑动变阻器R2触头向上滑动时，则电表示数的变化情况是（）A．V和A均增大 B．V和A均减小C．V增大，A减少 D．V减小，A增大8、在“测定电源电动势和内阻”的实验中，针对两个不同的电源得出如图所示的1、2两条图线，则两个电源的电动势E1和E2、内阻r1和r2满足关系（）A． E1＞E2，r1＞r2 B． E1＞E2，r1＜r2C． E1＜E2，r1＞r2 D． E1＜E2，r1＜r29、如图所示，平行金属板中带电质点P原处于静止状态，不考虑电流表和电压表对电路的影响，当滑动变阻器R4的滑片向b端移动时，则（）A．电压表读数减小B．电流表读数减小C．质点P将向上运动 D． R3上消耗的功率逐渐增大三、实验,探究题11、某同学利用图甲所示电路，探究电源在不同负载下的输出功率．依据所得实验数据，绘出了如图乙所示的U﹣I的图象．（1）电流I=0.60A 时电源的输出功率为 W．（保留两位有效数字）（2）当变阻器电阻为Ω时，电源的输出功率最大．12、某研究性学习小组利用图甲所示的电路测量某电池的电动势E和内阻r．由于该电池的内阻r较小，因此在电路中接入了一阻值为2.00Ω的定值电阻R0．（1）按照图甲所示的电路图，将图乙所示的实物连接成实验电路．（2）闭合开关S，调整电阻箱的阻值，读出电压表相应的示数，并计算出通过电阻箱的电流数值如表所示：在图丙所示的坐标纸中作U﹣I图线．R/Ω40.00 12.00 8.00 6.00U/V 1.90 1.66 1.57 1.43I/A 0.047 0.138 0.196 0.238 四、计算题13、如图所示，已知电源电动势E=20V，内阻r=1Ω，当接入固定电阻R=4Ω时，电路中标有“3V，4.5W”的灯泡L和线圈电阻r′=1Ω的小型直流电动机都恰能正常工作，求：（1）电路中的电流强度为多大？（2）电动机的总功率多大？（3）电动机的机械功率多大？14、如图所示，R为电阻箱，V为理想电压表．当电阻箱读数为R1＝2 Ω时，电压表读数为U1＝4 V；当电阻箱读数为R2＝5 Ω时，电压表读数为U2＝5 V．求：(1)电源的电动势E和内阻r；(2)当电阻箱R读数为多少时，电源的输出功率最大？最大值P m为多少？15、如图所示，电源电动势E=10V，内电阻r=2Ω，R1=28Ω，R2=20Ω，R3=60Ω，电容C=4×10﹣8F，试求：（1）开关S断开稳定后，电容器所带电量．（2）再突然闭合S，求S闭合后，通过R3的电量．（3）从图线得到E=V，r=Ω．参考答案一、多项选择1、BD2、BD3、AB4、ACD5、BD6、BC二、选择题7、B8、D9、A10、A三、实验,探究题11、考点：电功、电功率；闭合电路的欧姆定律．版权所有专题：恒定电流专题．分析：根据U﹣I图线得出电流为0.60A时电压的大小，从而根据P=UI求出输出功率的大小．当外电阻与内电阻相等时，电源的输出功率最大，结合U﹣I图线得出内电阻的大小，从而得出输出功率最大时变阻器的阻值．解答：解：（1）当I=0.60A时，输出电压U=1.5V，则电源的输出功率为：P=UI=1.5×0.60W=0.90W．（2）电源的内电阻r==0.92Ω，当外电阻等于内电阻时，电源的输出功率最大，则R=0.92Ω．故答案为：0.90；0.92．点评：解决本题的关键知道当外电阻等于内电阻时，电源的输出功率最大，要求同学们能根据图象读出有效信息，难度不大，属于基础题．12、考点：测定电源的电动势和内阻．专题：实验题．分析：（1）根据电路图连接实物电路图．（2）应用描点法作出图象．（3）根据图示电源U﹣I图象求出电源电动势与内阻．解答：解：（1）根据电路图连接实物电路图，实物电路图如图所示：（2）根据表中实验数据在坐标系内描出对应点，然后作出图象如图所示：（3）由图示电源U﹣I图象可知，图象与电压轴的交点坐标值为2.0，则电源电动势E=2.0V；图象斜率绝对值等于电源内阻与保护电阻阻值之和，则k=r+R0===2.4Ω，电源的内阻r=k﹣R0=2.4Ω﹣2.0Ω=0.4Ω；故答案为：（1）如图所示；（2）如图所示；（3）2.0；0.4．点评：本题考查了连接实物电路图、作图象、求电源电动势与内阻，应用图象法处理实验数据是常用的实验数据处理方法，定值电阻串入电路一方向保护电源，同时扩大电源的内阻．同时电源的路端电压与电流图象与电流的交点不一定是短路电流，由电压轴是否是从零开始的．四、计算题13、（1）因为灯泡L 正常工作，故有（2）电动机两端的电压U M=E﹣I（r+R）﹣U L=20﹣1.5×（1+4）﹣3=9.5（V）电动机的总功率P M=U M I=9.5×1.5=14.25（W）（3）P出=P M﹣I2r=12W答：（1）电路中的电流强度为1.5A；（2）电动机的总功率为14.25W；（3）电动机的机械功率为12W．14、(1)由闭合电路欧姆定律得：E＝U1＋r， 3分E＝U2＋r 3分联立上述方程，代入数据解得E＝6 V，r＝1 Ω. 1分(2)由电功率表达式P ＝R 2分变形为P ＝ 1分(没有推导扣2分)由上式可知当R＝r＝1 Ω时， 1分P有最大值，P m ＝＝9 W. 1分15、考点：闭合电路的欧姆定律；电容．专题：电容器专题．分析：（1）开关S断开稳定后，电容器的电压等于电源的电动势，由Q=CU求解电容器所带电量．（2）S闭合后稳定后，电容器所在电路没有电流，其电压等于R2两端的电压，根据欧姆定律求出电容器的电压，再求解电容器电量的变化量，即可得到通过R3的电量．解答：解：（1）S断开时，电容器的电压 U C=E=10V，电量为 Q=CU=4×10﹣8×10C=4×10﹣7C；（2）S闭合后，电容器的电压为 U C′=E=×10=4V；Q′=CU C′=4×10﹣8×4C=1.6×10﹣7C；则通过R3的电量△Q=Q﹣Q′=（4×10﹣7﹣1.6×10﹣7）C=2.4×10﹣7C；答：（1）开关S断开稳定后，电容器所带电量为4×10﹣7C．（2）再突然闭合S，S闭合后，通过R3的电量为2.4×10﹣7C．点评：对于给定的电容器，关键是其电压的分析和计算．当电容器与某电路并联时，其电压等于该电路两端的电压．。

物理闭合电路的欧姆定律练习题20篇含解析一、高考物理精讲专题闭合电路的欧姆定律1．如图所示，R 1=R 2=2.5Ω，滑动变阻器R 的最大阻值为10Ω，电压表为理想电表。

闭合电键S ，移动滑动变阻器的滑片P ，当滑片P 分别滑到变阻器的两端a 和b 时，电源输出功率均为4.5W 。

求 (1)电源电动势；(2)滑片P 滑动到变阻器b 端时，电压表示数。

【答案】(1) 12V E = (2) 7.5V U = 【解析】 【详解】(1)当P 滑到a 端时，21124.5RR R R R R =+=Ω+外 电源输出功率：22111(E P I R R R r==+外外外） 当P 滑到b 端时，1212.5R R R =+=Ω外电源输出功率：22222(E P I R R R r==+'外外外） 得：7.5r =Ω 12V E =(2)当P 滑到b 端时，20.6A EI R r==+'外电压表示数：7.5V U E I r ='=-2．如图(1)所示 ，线圈匝数n ＝200匝，直径d 1＝40cm ，电阻r ＝2Ω，线圈与阻值R ＝6Ω的电阻相连．在线圈的中心有一个直径d 2＝20cm 的有界圆形匀强磁场，磁感应强度按图(2)所示规律变化，试求：(保留两位有效数字)(1)通过电阻R 的电流方向和大小； (2)电压表的示数．【答案】（1）电流的方向为B A →；7.9A ； （2）47V 【解析】 【分析】 【详解】（1）由楞次定律得电流的方向为B A → 由法拉第电磁感应定律得B E nn S t t ∆Φ∆==∆∆磁场面积22()2d S π=而0.30.2/1/0.20.1B T s T s t ∆-==∆- 根据闭合电路的欧姆定律7.9EI A R r==+ （2）电阻R 两端的电压为U=IR=47V3．如图所示，水平U 形光滑框架，宽度1L m =，电阻忽略不计，导体棒ab 的质量0.2m kg =，电阻0.5R =Ω，匀强磁场的磁感应强度0.2B T =，方向垂直框架向上.现用1F N =的拉力由静止开始向右拉ab 棒，当ab 棒的速度达到2/m s 时，求此时：()1ab 棒产生的感应电动势的大小； ()2ab 棒产生的感应电流的大小和方向； ()3ab 棒所受安培力的大小和方向； ()4ab 棒的加速度的大小．【答案】（１）0.4V （２）0.8A 从a 流向b （３）0.16N 水平向左 （４）24.2/m s【解析】 【分析】 【详解】试题分析：（1）根据切割产生的感应电动势公式E=BLv ，求出电动势的大小．（2）由闭合电路欧姆定律求出回路中电流的大小，由右手定则判断电流的方向.（3）由安培力公式求出安培力的大小，由左手定则判断出安培力的方向．（4）根据牛顿第二定律求出ab 棒的加速度．（1）根据导体棒切割磁感线的电动势0.2120.4E BLv V V ==⨯⨯= （2）由闭合电路欧姆定律得回路电流0.40.80.5E I A A R ===，由右手定则可知电流方向为：从a 流向b（3）ab 受安培力0.20.810.16F BIL N N ==⨯⨯=，由左手定则可知安培力方向为：水平向左（4）根据牛顿第二定律有：F F ma -=安，得ab 杆的加速度2210.16/ 4.2/0.2F F a m s m s m安--===4．爱护环境，人人有责；改善环境，从我做起；文明乘车，低碳出行。

人教版必修第三册 12.2 闭合电路的欧姆定律一、单选题1．下列器材中，属于电源的是（ ） A ．验电器B ．电动机C ．干电池D ．电阻箱2．如图所示，电路中1R 、2R 为定值电阻，电压表与电流表均为理想电表。

闭合开关S ，使滑动变阻器的滑片向左滑动，则下列说法正确的是（ ）A ．电压表示数变小B ．电流表示数变大C ．电阻2R 消耗的功率变大D ．电池的输出功率一定变大3．如图所示的电路中，电源内阻不计，滑动变阻器R 的滑片向右端缓慢滑动，理想电压表示数为U ，理想电流表示数为I ，电压表示数变化量为U ∆，电流表示数变化量为I ∆，下列说法正确的是（ ）A ．电容器1C 的带电荷量增加B ．电容器2C 的带电荷量减小 C ．UI增加 D ．UI∆∆增加 4．电鳗是一种放电能力很强的淡水鱼类，它能借助分布在身体两侧肌肉内的起电斑产生电流。

某电鳗体中的起电斑并排成125行，每行串有5000个起电斑，沿着身体延伸分布。

已知每个起电斑的内阻为0.25Ω，并能产生0.16V 的电动势。

该起电斑阵列一端在电鳗的头部而另一端接近其尾部，与电鳗周围的水形成回路。

假设回路中水的等效电阻为790Ω，则电鳗放电时，其首尾间的输出电压为（ ）A．790V B．800V C．974V D．503V5．如图所示，电源电动势为E，内阻为r，闭合开关S，不考虑灯丝电阻阻值随温度的变化，电流表、电压表均为理想电表，当滑动变阻器的滑片由左端向右端滑动时，下列说法正确的是（）L变暗A．电流表读数减小，小灯泡1B．电压表读数变大L变暗C．电流表读数增大，小灯泡2D．有瞬时电流从a经电阻R流向b6．如图所示的电路中，恒流源可为电路提供恒定电流，R为定值电阻，L R为滑动变阻器，电流表、电压表均可视为理想电表，不考虑导线电阻对电路的影响。

将滑动变阻器L R的滑片P向上移动过程中，下列说法正确的是（）A．电路中总电阻减小B．电流表的示数减小C．电压表的示数减小D．恒流源输出功率减小7．某实物投影机有10个相同的强光灯L1~L10（25V/200W）和10个相同的指示灯X1~X10（220V/2W），将其连接在220V交流电源上，如图所示，则下列对工作电路的表述正确的是（）A ．若L 2断路，则干路电流I 增大B ．若L 2断路，则X 1的功率增大，L 1的功率增大C ．若L 2短路，X 2功率减小，其它指示灯的功率增大D ．若L 2短路，X 2功率增大，其它指示灯的功率减小8．如图所示为一保温箱温度报警器的简化电路图，电源电动势为E ，内阻为r ，不计电压表和电流表内阻对电路的影响，当电键闭合后，两小灯泡（电阻保持不变）均能发光。

闭合电路的欧姆定律练习题含答案一、高考物理精讲专题闭合电路的欧姆定律1．如图所示电路，A 、B 两点间接上一电动势为4V 、内电阻为1Ω的直流电源，三个电阻的阻值均为4Ω，电容器的电容为20μF ，电流表内阻不计，求：(1)闭合开关S 后，电容器所带电荷量；(2)断开开关S 后，通过R 2的电荷量。

【答案】(1)6.4×10-5C ；(2)53.210C -⨯【解析】【分析】【详解】(1)当电键S 闭合时，电阻1R 、2R 被短路，据欧姆定律得电流表的读数为34A 0.8A 14E I r R ===++ 电容器所带电荷量 653320100.84C 6.410C Q CU CIR --=⨯⨯⨯=⨯==(2)断开电键后，电容器相当于电源，外电路1R 、2R 并联后与3R 串联，由于各个电阻相等，则通过2R 的电荷量为51 3.210C 2Q Q -==⨯'2．如图所示的电路中，当开关S 接a 点时，标有“5V ，2.5W”的小灯泡正常发光，当开关S 接b 点时，标有“4V ，4W”的电动机正常工作．求电源的电动势和内阻．【答案】6V ，2Ω【解析】【详解】当开关接a 时，电路中的电流为I 1=11P U =2.55A=0.5A. 由闭合电路欧姆定律得E =U 1＋I 1r当开关接b 时，电路中的电流为I 2=22P U =44A=1A. 由闭合电路欧姆定律得E =U 2＋I 2r联立解得E =6Vr =2Ω.3．如图所示，水平U 形光滑框架，宽度1L m =，电阻忽略不计，导体棒ab 的质量0.2m kg =，电阻0.5R =Ω，匀强磁场的磁感应强度0.2B T =，方向垂直框架向上.现用1F N =的拉力由静止开始向右拉ab 棒，当ab 棒的速度达到2/m s 时，求此时： ()1ab 棒产生的感应电动势的大小；()2ab 棒产生的感应电流的大小和方向；()3ab 棒所受安培力的大小和方向；()4ab 棒的加速度的大小．【答案】（１）0.4V （２）0.8A 从a 流向b （３）0.16N 水平向左 （４）24.2/m s【解析】【分析】【详解】试题分析：（1）根据切割产生的感应电动势公式E=BLv ，求出电动势的大小．（2）由闭合电路欧姆定律求出回路中电流的大小，由右手定则判断电流的方向.（3）由安培力公式求出安培力的大小，由左手定则判断出安培力的方向．（4）根据牛顿第二定律求出ab 棒的加速度．（1）根据导体棒切割磁感线的电动势0.2120.4E BLv V V ==⨯⨯=（2）由闭合电路欧姆定律得回路电流0.40.80.5E I A A R ===，由右手定则可知电流方向为：从a 流向b（3）ab 受安培力0.20.810.16F BIL N N ==⨯⨯=，由左手定则可知安培力方向为：水平向左（4）根据牛顿第二定律有：F F ma -=安，得ab 杆的加速度2210.16/ 4.2/0.2F F a m s m s m 安--=== 4．如图所示电路中，r 是电源的内阻，R 1和R 2是外电路中的电阻，如果用P r ，P 1和P 2分别表示电阻r ，R 1，R 2上所消耗的功率，当R 1=R 2= r 时，求：(1)I r ∶I 1∶I 2等于多少(2)P r ∶P 1∶P 2等于多少【答案】(1)2：1：1；(2)4：1：1。

物理闭合电路的欧姆定律练习题20篇一、高考物理精讲专题闭合电路的欧姆定律1．如图所示电路中，14R =Ω，26R =Ω，30C F μ=，电池的内阻2r =Ω，电动势12E V =．（1）闭合开关S ，求稳定后通过1R 的电流． （2）求将开关断开后流过1R 的总电荷量． 【答案】（1）1A ；（2）41.810C -⨯ 【解析】 【详解】（1）闭合开关S 电路稳定后，电容视为断路，则由图可知，1R 与2R 串联，由闭合电路的欧姆定律有：12121A 462E I R R r ===++++所以稳定后通过1R 的电流为1A ．（2）闭合开关S 后，电容器两端的电压与2R 的相等，有16V 6V C U =⨯=将开关S 断开后，电容器两端的电压与电源的电动势相等，有'12V C U E ==流过1R 的总电荷量为()'63010126C C C Q CU CU -=-=⨯⨯-41.810C -=⨯2．如图所示的电路中，两平行金属板A 、B 水平放置，两板间的距离d =40 cm 。

电源电动势E =24 V ，内电阻r =1 Ω，电阻R =15 Ω。

闭合开关S ，待电路稳定后，将一带正电的小球从B 板小孔以初速度v 0=4 m/s 竖直向上射入两板间，小球恰能到达A 板。

若小球带电荷量为q =1×10-2 C ，质量为m =2×10-2 kg ，不考虑空气阻力，取g =10 m/s 2。

求： （1）A 、B 两板间的电压U ； （2）滑动变阻器接入电路的阻值R P ； （3）电源的输出功率P 。

【答案】（1）8V ；（2）8Ω；（3）23W 【解析】 【详解】（1）对小球从B 到A 的过程，由动能定理：2102qU mgd mv --=- 解得：U =8V（2）由欧姆定律有： E UI R r-=+ PU I R 电流为：=解得：8P R =Ω（3）根据电功率公式有：()2pP I R R =+解得：P 23W =3．如图所示，E =l0V ，r =1Ω，R 1=R 3=5Ω，R 2=4Ω，C =100μF ，当断开时，电容器中带电粒子恰好处于静止状态；求：(1) S 闭合后，带电粒子加速度的大小和方向； (2) S 闭合后流过R 3的总电荷量． 【答案】(1) g ，方向竖直向上 (2)4×10－4C 【解析】 【详解】（1）开始带电粒子恰好处于静止状态，必有qE ＝mg 且qE 竖直向上． S 闭合后，qE ＝mg 的平衡关系被打破．S 断开时，带电粒子恰好处于静止状态，设电容器两极板间距离为d ，有2214V C R U E R R r==++，CqU mg d= S 闭合后，228V C R U E R r'==+ 设带电粒子加速度为a ，则'C qU mg ma d-=，解得a＝g，方向竖直向上．（2）S闭合后，流过R3的总电荷量等于电容器上电荷的增加量，所以ΔQ＝C（U C′－U C）＝4×10－4C4．如图所示，电源电动势E=30 V，内阻r=1 Ω，电阻R1=4 Ω，R2=10 Ω．两正对的平行金属板长L=0.2 m，两板间的距离d=0.1 m．闭合开关S后，一质量m=5×10﹣8kg，电荷量q=+4×10﹣6C的粒子以平行于两板且大小为 =5×102m/s的初速度从两板的正中间射入，求粒子在两平行金属板间运动的过程中沿垂直于板方向发生的位移大小？（不考虑粒子的重力）【答案】【解析】根据闭合电路欧姆定律，有：电场强度：粒子做类似平抛运动，根据分运动公式，有：L=v0ty=at2其中：联立解得：点睛：本题是简单的力电综合问题，关键是明确电路结构和粒子的运动规律，然后根据闭合电路欧姆定律和类似平抛运动的分运动公式列式求解．5．如图所示，电路由一个电动势为E、内电阻为r的电源和一个滑动变阻器R组成。

高中物理闭合电路的欧姆定律题20套(带答案)一、高考物理精讲专题闭合电路的欧姆定律1．如图所示，电解槽A 和电炉B 并联后接到电源上，电源内阻r ＝1Ω，电炉电阻R ＝19Ω，电解槽电阻r ′＝0.5Ω.当S 1闭合、S 2断开时，电炉消耗功率为684W ；S 1、S 2都闭合时，电炉消耗功率为475W(电炉电阻可看作不变)．试求：（1）电源的电动势；（2）S 1、S 2闭合时，流过电解槽的电流大小；（3）S 1、S 2闭合时，电解槽中电能转化成化学能的功率． 【答案】（1）120V （2）20A （3）1700W 【解析】（1）S 1闭合，S 2断开时电炉中电流106P I A R== 电源电动势0()120E I R r V =+=； （2）S 1、S 2都闭合时电炉中电流为25B P I A R== 电源路端电压为95R U I R V == 流过电源的电流为25E UI A r-== 流过电槽的电流为20A B I I I A =-=； （3）电解槽消耗的电功率1900A A P I U W ==电解槽内热损耗功率2'200A P I r W ==热电解槽转化成化学能的功率为1700A P P P W 化热=-=．点睛：电解槽电路在正常工作时是非纯电阻电路，不能用欧姆定律求解其电流，只能根据电路中电流关系求电流．2．如图所示，R 为电阻箱，V 为理想电压表．当电阻箱读数为R 1＝2Ω时，电压表读数为U 1＝4V ；当电阻箱读数为R 2＝5Ω时，电压表读数为U 2＝5V ．求：（1）电源的电动势E 和内阻r ．（2）当电阻箱R 读数为多少时，电源的输出功率最大？最大值P m 为多少？【答案】（1）E =6 V r =1 Ω （2）当R=r =1 Ω时，P m =9 W 【解析】 【详解】（1）由闭合电路欧姆定律E U Ir =+得：111U E U r R =+，代入得44422E r =+=+①， 222U E U r R =+，代入得：5555E r r =+=+②， 联立上式并代入数据解得：E=6V ，r=1Ω（2）当电阻箱的阻值等于电源的内电阻时电源的输出功率最大，即有R=r=1Ω电源的输出功率最大为：22226()92441m E E P I R r W W r r =====⨯；3．利用电动机通过如图所示的电路提升重物，已知电源电动势6E V =，电源内阻1r =Ω，电阻3R =Ω，重物质量0.10m kg =，当将重物固定时，理想电压表的示数为5V ，当重物不固定，且电动机最后以稳定的速度匀速提升重物时，电压表的示数为5.5V ，(不计摩擦，g 取210/).m s 求：()1串联入电路的电动机内阻为多大？()2重物匀速上升时的速度大小．()3匀速提升重物3m 需要消耗电源多少能量？【答案】（1）2Ω；（2）1.5/m s （3）6J 【解析】 【分析】根据闭合电路欧姆定律求出电路中的电流和电动机输入电压.电动机消耗的电功率等于输出的机械功率和发热功率之和，根据能量转化和守恒定律列方程求解重物匀速上升时的速度大小，根据W EIt =求解匀速提升重物3m 需要消耗电源的能量． 【详解】()1由题，电源电动势6E V =，电源内阻1r =Ω，当将重物固定时，电压表的示数为5V ，则根据闭合电路欧姆定律得 电路中电流为6511E U I A r --===电动机的电阻51321M U IR R I --⨯==Ω=Ω ()2当重物匀速上升时，电压表的示数为 5.5U V =，电路中电流为''0.5E U I A r-==电动机两端的电压为()()'60.5314M U E I R r V V =-+=-⨯+= 故电动机的输入功率'40.52M P U I W ==⨯= 根据能量转化和守恒定律得2''M U I mgv I R =+代入解得， 1.5/v m s =()3匀速提升重物3m 所需要的时间321.5h t s v===， 则消耗的电能'60.526W EI t J ==⨯⨯=【点睛】本题是欧姆定律与能量转化与守恒定律的综合应用.对于电动机电路，不转动时，是纯电阻电路，欧姆定律成立；当电动机正常工作时，其电路是非纯电阻电路，欧姆定律不成立．4．某实验小组设计了如图所示的欧姆表电路，通过调控电键S 和调节电阻箱2R ，可使欧姆表具有“1⨯”和“10⨯”两种倍率。
