手持转速表操作说明
手持转速表操作说明
1、简介
手持转速表是一种便携式的仪器，用于测量旋转装置的转速。
本操作说明旨在向用户介绍手持转速表的使用方法和注意事项。
2、准备工作
在进行测量前，请确保已完成以下准备工作：
2.1 确认手持转速表电池电量充足，如电量不足需及时更换；
2.2 清洁转速表探头以确保测量准确性；
2.3 根据需要选择合适的测量模式。
3、使用步骤
3.1 打开转速表电源开关，并等待数秒以使仪器初始化；
3.2 选择合适的测量模式，如：线性速度测量模式或转速测量
模式；
3.3 将探头与测量目标物接触，确保与目标物表面紧密贴合；
3.4 观察仪器显示屏上的转速数值，并记录下来作为测量结果；
3.5 如需要继续测量其他目标物，请重复步骤3.3至3.4：
4、注意事项
为了确保准确的测量结果和安全使用，请注意以下事项：
4.1 不要在测量过程中用力敲击转速表或探头，以免影响测量
结果和损坏仪器；
4.2 防止探头与物体表面间出现杂质或污垢，以免影响测量准
确性；
4.3 在高温环境下进行测量时，要注意保护仪器和自身安全，
避免灼伤；
4.4 请勿将手持转速表置于潮湿或有腐蚀性气体的环境中使用；
4.5 在使用完毕后，请及时关闭电源开关以避免电池耗尽。
5、附件
本文档没有涉及附件。
6、法律名词及注释
6.1 转速：物体的单位时间内绕轴旋转的圈数，通常以每分钟
的圈数（rpm）表示；
6.2 探头：用于感应目标物体转速的仪器部件。

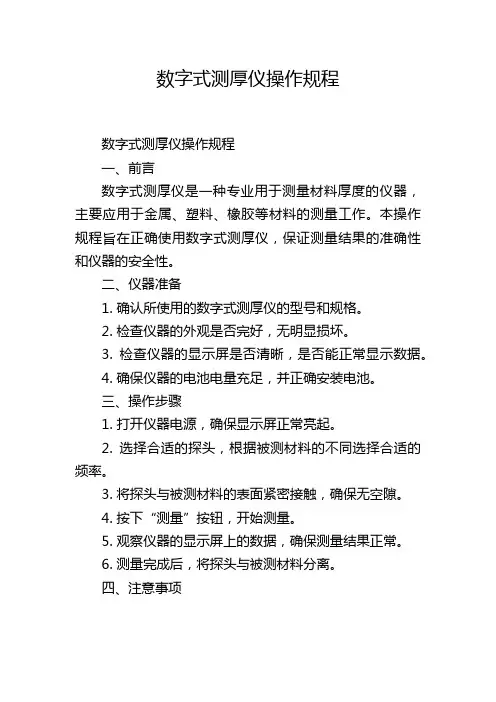

数字式测厚仪操作规程数字式测厚仪操作规程一、前言数字式测厚仪是一种专业用于测量材料厚度的仪器，主要应用于金属、塑料、橡胶等材料的测量工作。
本操作规程旨在正确使用数字式测厚仪，保证测量结果的准确性和仪器的安全性。
二、仪器准备1. 确认所使用的数字式测厚仪的型号和规格。
2. 检查仪器的外观是否完好，无明显损坏。
3. 检查仪器的显示屏是否清晰，是否能正常显示数据。
4. 确保仪器的电池电量充足，并正确安装电池。
三、操作步骤1. 打开仪器电源，确保显示屏正常亮起。
2. 选择合适的探头，根据被测材料的不同选择合适的频率。
3. 将探头与被测材料的表面紧密接触，确保无空隙。
4. 按下“测量”按钮，开始测量。
5. 观察仪器的显示屏上的数据，确保测量结果正常。
6. 测量完成后，将探头与被测材料分离。
四、注意事项1. 在测量过程中，要保持手部稳定，避免手部晃动对测量结果产生影响。
2. 确保探头与被测材料表面的紧密接触，确保测量结果准确。
3. 避免将仪器暴露在高温、潮湿或者腐蚀性环境中，以免损坏仪器。
4. 测量完成后，及时关闭仪器电源，以节省电池电量。
5. 定期对仪器进行维护和保养，保证仪器的性能和使用寿命。
6. 如遇到仪器故障或操作问题，请及时联系维修人员或者仪器生产厂家。
五、常见故障及排除方法1. 仪器无法开机：解决方法：检查电池是否安装正确，电池电量是否充足。
2. 仪器显示屏无法正常显示：解决方法：检查仪器是否受到外界物体的撞击，是否存在明显的损坏。
3. 测量结果异常：解决方法：检查探头是否与被测材料的表面紧密接触，是否有杂质影响测量准确性。
六、仪器保养1. 使用完毕后，清洁仪器表面，并将其放置在干燥、清洁的环境中。
2. 避免将仪器长时间暴露在阳光直射下，以免损坏仪器。
3. 不要将仪器强行摔打、碰撞，以免损坏仪器。
七、安全提示1. 在使用仪器时，要注意避免与电路等高压设备接触，以免发生触电事故。
2. 不要将仪器使用在易爆、易燃或有腐蚀性的环境中，以免发生事故。

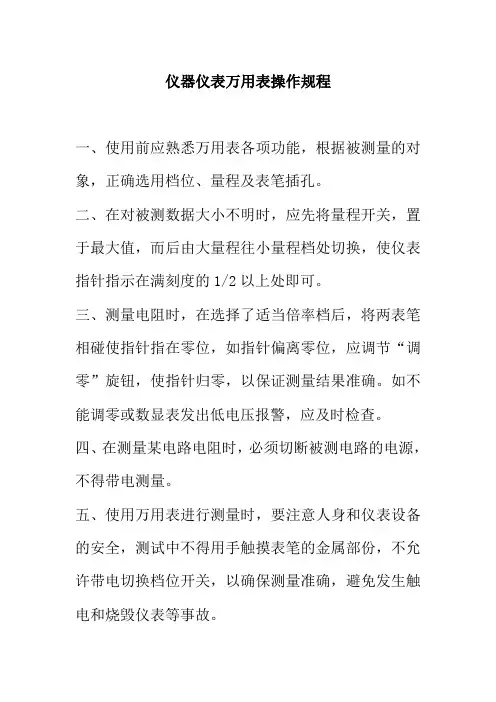

仪器仪表万用表操作规程一、使用前应熟悉万用表各项功能，根据被测量的对象，正确选用档位、量程及表笔插孔。
二、在对被测数据大小不明时，应先将量程开关，置于最大值，而后由大量程往小量程档处切换，使仪表指针指示在满刻度的1/2以上处即可。
三、测量电阻时，在选择了适当倍率档后，将两表笔相碰使指针指在零位，如指针偏离零位，应调节“调零”旋钮，使指针归零，以保证测量结果准确。
如不能调零或数显表发出低电压报警，应及时检查。
四、在测量某电路电阻时，必须切断被测电路的电源，不得带电测量。
五、使用万用表进行测量时，要注意人身和仪表设备的安全，测试中不得用手触摸表笔的金属部份，不允许带电切换档位开关，以确保测量准确，避免发生触电和烧毁仪表等事故。
首先打开数字万用表的电源，然后选择所测对象是电压、电流、电阻或其他量。
接下来便是量程，不能确定参数时可置于最大量程，再逐步减小量程。
测量前还应检查表笔是否处于正确孔位。
拨动量程开关时用力要适度，避免可能造成开关金属片的损坏。
使用完毕，功能量程开关最好置于高压挡。
2.数字万用表的测试中的几点说明(1)对于高阻挡，电阻的测试结果与指针表测试结果有差别是正常的。
这主要是因测试条件略有不同。
(2)测试相关极性的物理量时，其极性显示与表笔是对应的。
也就是说，当不显示极性时，红表笔触点为电位高端或电流流入端，极性显示“-”时，红表笔触点则为电位低端或电流流出端。
(3)电阻挡及二极管挡与指针表有别。
指针表测量电阻时，红、黑表笔与测试源极性相反，即黑表笔为测试源正端，红表笔为负端。
而数字表却与测试源极性一致，即红表笔为测试源正端，黑表笔为负端，这与电压、电流挡表示一致。
这样不会混淆，较指针表优越。
(4)对于不知极性或不知引脚排列顺序的三极管，可通过三极管hfe挡多次换脚检测来辨别确定其三极管的各电极。
(5)校准。
数字万用表应定期校准，校准时应选用同类或精度更高的数字仪表，按先校直流挡，然后校交流挡，最后校电容挡的顺序进行。
不同的机床是不同的，有些机床的主轴可以在手动状态下输入转速数即可。
然而，大多数数控机床可以通过输入MDI状态下的S 来设定主轴转速，并通过循环来设定主轴转速。
在手动状态下，主轴仍然默认为这个速度。
此外，还可以选择主轴进入MDI接口S，循环启动主轴。
2.1 正确测量主轴转速当怀疑主轴转速不符合指令设定值时，不能只观察数控装置屏幕上的主轴转速值。
因为某些机床参数的错误会导致屏幕上的显示值与实际转速值不符。
因此应配备转速表，转速表最好是非接触式、带存储的数字式转速表。
将数控机床的工作方式调到MDI方式，输入主轴旋转指令，令其在机床允许的某一转速下运行。
首先观察数控机床显示屏上的主轴转速值是否与指令值相符，然后用转速表测量主轴实际转速值，观察三者是否相符，从而发现问题。
测量时要掌握技巧，贴反射标记时应注意非反射面积必须比反射面积要大，如果转轴明显反光，则必须先贴一层黑胶布，再在上面贴上反光标记。
在贴上反光标记之前，转轴表面必须处理干净与平滑。
低转速测量时，为提高测量精度，在被测物体上均匀地多贴上几块反射标记，这样显示出的读数除以反射标记数目，即可得到准确的转速值。
测量时端平转速表，垂直对准贴有反光标记的部分。
待转速平稳后再开启转速表的测量按钮。
在测量过程中，转速表不要晃动。
转速表显示三个数值，分别是本次测量时间内多次采样测量中的转速低值、转速高值和最后一次采样的转速值。
当三个读数值非常接近时才是一次成功的测量。
2.2 误差分析测量其主轴的极限转速，即机床技术指标规定主轴的最低和最高转速，计算主轴转速的相对误差，判断是否符合±2%精度要求。
其数值见表1。
表1 CAK3665 SJ数控车床主轴转速（r/min）记录表MDI指令数控机床屏目显示数值范围转速表读数转速低值转速高值最后读数M03 S120 118-122 119 121.8 120M03 S1500 1497-1501 1498 1501 1500相对误差的计算方法：转速平均值=（速度高值+速度低值）÷2=120.4相对误差=[（转速平均值-转速目标值）÷转速目标值）]×100%=0.33%主轴转速设置指令1）F指令设置在数控车床中有两种切削进给模式设置方法，一种是每转进给模式，单位为mm/r；另一种是每分钟进给模式，单位为mm/min。

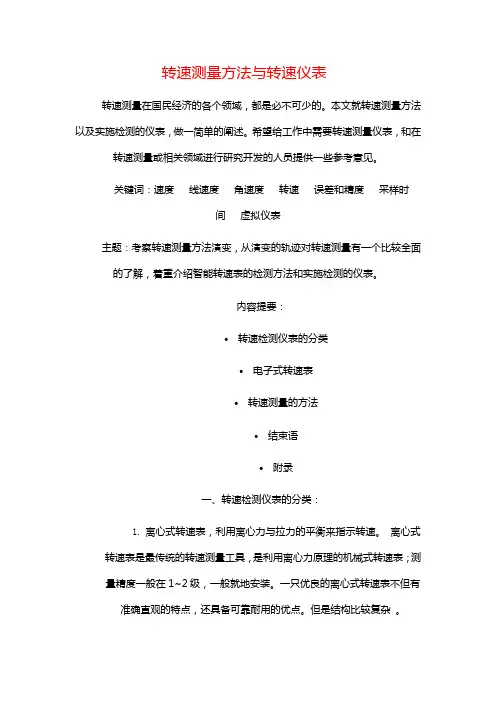

转速测量方法与转速仪表转速测量在国民经济的各个领域，都是必不可少的。
本文就转速测量方法以及实施检测的仪表，做一简单的阐述。
希望给工作中需要转速测量仪表，和在转速测量或相关领域进行研究开发的人员提供一些参考意见。
关键词：速度线速度角速度转速误差和精度采样时间虚拟仪表主题：考察转速测量方法演变，从演变的轨迹对转速测量有一个比较全面的了解，着重介绍智能转速表的检测方法和实施检测的仪表。
内容提要：•转速检测仪表的分类•电子式转速表•转速测量的方法•结束语•附录一、转速检测仪表的分类：1.离心式转速表，利用离心力与拉力的平衡来指示转速。
离心式转速表是最传统的转速测量工具，是利用离心力原理的机械式转速表；测量精度一般在1~2级，一般就地安装。
一只优良的离心式转速表不但有准确直观的特点，还具备可靠耐用的优点。
但是结构比较复杂。
2.磁性转速表，利用旋转磁场，在金属罩帽上产生旋转力，利用旋转力与游丝力的平衡来指示转速。
磁性转速表，是成功利用磁力的一个典范，是利用磁力原理的机械式转速表；一般就地安装，用软轴可以短距离异地安装。
磁性转速表，因结构较简单，目前较普遍用于摩托车和汽车以及其它机械设备。
异地安装时软轴易损坏。
3.电动式转速表，由小型交流发电机、电缆、电动机和磁性表头组成。
小型交流发电机产生交流电，交流电通过电缆输送，驱动小型交流电动机，小型交流电动机的转速与被测轴的转速一致。
磁性转速表头与小型交流电动机同轴连接在一起，磁性表头指示的转速自然就是被测轴的转速；电动式转速表，异地安装非常方便，抗振性能好，广泛运用于柴油机和船舶设备。
4.磁电式转速表，磁电传感器加电流表，异地安装非常方便。
5.闪光式转速表，利用视觉暂留的原理。
闪光式转速表，除了检测转速（往复速度）外，还可以观测循环往复运动物体的静像，对了解机械设备的工作状态，是一必不可少的观测工具。
6.电子式转速表，电子技术的不断进步，使这一类转速表有了突飞猛进的发展。
ＪＪＧ１０５－２０１９《转速表》检定规程探讨尧礼辉 俞 鑫 张玉林（中国人民解放军９２６０１部队，广东湛江５２４００９）摘 要：ＪＪＧ１０５－２０１９《转速表》检定规程对转速表的检定提供了科学、规范的依据。
由于规程刚实施，主要内容做了较大的修改，检定员对规程的消化理解有个过程，在贯彻过程中经常会遇到一些疑惑。
本文结合工作经验，从转速表检定的角度对规程的新旧版本进行比较，对新增内容进行了重点探讨，并对修改内容的适用效果进行了分析，以供检定员参考。
关键词：ＪＪＧ１０５－２０１９；转速表；计量性能中图分类号：ＴＢ９７１ 文献标识码：Ａ 国家标准学科分类代码：４６０ ４０３０ＤＯＩ：１０．１５９８８／ｊ．ｃｎｋｉ．１００４－６９４１．２０２０．１２．０３２ＤｉｓｃｕｓｓｉｏｎｏｆＪＪＧ１０５－２０１９＂Ｔａｃｈｏｍｅｔｅｒｓ＂ＶｅｒｉｆｉｃａｔｉｏｎＲｅｇｕｌａｔｉｏｎＹＡＯＬｉｈｕｉ ＹＵＸｉｎ ＺＨＡＮＧＹｕｌｉｎｇＡｂｓｔｒａｃｔ：ＴｈｅｖｅｒｉｆｉｃａｔｉｏｎｒｅｇｕｌａｔｉｏｎｏｆＪＪＧ１０５－２０１９＂Ｔａｃｈｏｍｅｔｅｒ＂ｐｒｏｖｉｄｅｓｓｃｉｅｎｔｉｆｉｃａｎｄｓｔａｎｄａｒｄｂａｓｉｓｆｏｒｔｈｅｖｅｒｉｆｉｃａｔｉｏｎｏｆｔａｃｈｏｍｅｔｅｒｓ Ｂｅｃａｕｓｅｔｈｅｒｅｇｕｌａｔｉｏｎｈａｓｊｕｓｔｂｅｅｎｉｍｐｌｅｍｅｎｔｅｄ，ｔｈｅｍａｉｎｃｏｎｔｅｎｔｓｈａｖｅｂｅｅｎｍｏｄｉ ｆｉｅｄｇｒｅａｔｌｙ，ａｎｄｔｈｅｏｐｅｒａｔｏｒｈａｓａｐｒｏｃｅｓｓｔｏｄｉｇｅｓｔａｎｄｕｎｄｅｒｓｔａｎｄｔｈｅｐｒｏｃｅｄｕｒｅ Ｂａｓｅｄｏｎｔｈｅｗｏｒｋｉｎｇｅｘｐｅｒｉ ｅｎｃｅ，ｔｈｉｓｐａｐｅｒｃｏｍｐａｒｅｓｔｈｅｎｅｗａｎｄｏｌｄｖｅｒｓｉｏｎｓｏｆｔｈｅｒｅｇｕｌａｔｉｏｎｆｒｏｍｔｈｅａｎｇｌｅｏｆｔｈｅｔａｃｈｏｍｅｔｅｒｖｅｒｉｆｉｃａｔｉｏｎ，ｍａｉｎｌｙｄｉｓｃｕｓｓｔｈｅｎｅｗｌｙａｄｄｅｄｃｏｎｔｅｎｔｓ，ａｎｄａｎａｌｙｚｅｓｔｈｅａｐｐｌｉｃａｂｌｅｅｆｆｅｃｔｏｆｔｈｅｒｅｖｉｓｅｄｃｏｎｔｅｎｔｓｆｏｒｔｈｅｒｅｆｅｒｅｎｃｅｏｆｔｈｅｏｐｅｒａｔｏｒＫｅｙｗｏｒｄｓ：ＪＪＧ１０５－２０１９；ｔａｃｈｏｍｅｔｅｒｓ；ｒｅｇｕｌａｔｉｏｎ；ｄｉｓｃｕｓｓｉｏｎ０ 引言转速表用于测量各种旋转物体的旋转速度。
转速测量方法可以分为两类，一类是直接法，即直接观测机械或者电机的机械运动，测量特定时间内机械旋转的圈数，从而测出机械运动的转速；另一类是间接法，即测量由于机械转动导致其他物理量的变化，从这些物理量的变化与转速的关系来得到转速。
同时从测速仪是否与转轴接触又可分为接触式，非接触式。
目前国内外常用的测速方法有光电码盘测速法、霍尔元件测速法、离心式转速表测速法、测速发电机测速法、漏磁测速法、闪光测速法和振动测速法。
1．光电码盘测速法这是通过测出转速信号的频率或周期来测量电机转速的一种无接触测速法。
光电码盘安装在转子端轴上，随着电机的转动，光电码盘也跟着一起转动，如果有一个固定光源照射在码盘上，则可利用光敏元件来接受光，接收到光的次数就是码盘的编码数。
若编码数为l，测量时间为t，测量到的脉冲数为N，则转速n=(N/t*l)*60。
2．霍尔元件测速法利用霍尔开关元件测转速的。
霍尔开关元件内含稳压电路、霍尔电势发生器、放大器、施密特触发器和输出电路。
输出电平与TTL电平兼容，在电机转轴上装一个圆盘，圆盘上装若干对小磁钢，小磁钢越多，分辨率越高，霍尔开关固定在小磁钢附近，当电机转动时，每当一个小磁钢转过霍尔开关，霍尔开关便输出一个脉冲，计算出单位时间的脉冲数，即可确定旋转体的转速。
3．离心式测速法离心式转速表是利用物体旋转时产生的离心力来测量转速的。
当离心式转速表的转轴随被测物体转动时，离心器上的重物在惯性离心力作用下离开轴心，并通过传动系统带动指针回转。
当指针上的弹簧反作用力矩和惯性离心力矩相平衡时，指针停止在偏转后所指示的刻度值处，即为被测转速值。
这就是离心式转速表的原理。
测转速时，转速表的端头要插入电机转轴的中心孔内，转速表的轴要与电机的轴保持同心，否则易响准确读数。
4．测速发电机测转速利用直流发电机的电枢电动势E与发电机的转速成正比的这一关系测量转速。
测转速时，测速发电机连接到被测电机的轴端，将被测电机的机械转速变换为电压信号输出，在输出端接一个刻度以转速为单位的电压表，即可读出转速。
HY-441B 频闪数字转速表1 概述频闪数字转速表（简称频闪仪）能与旋转物体保持同步闪烁，由于人眼的视觉残留效应，使观察旋转物体时能形成一个静止的影像，即“冻结”了物体的运动。
从而达到测量转速和观察旋转设备故障的目的。
因为无需张贴反光条即能方便地测量转速，所以在流程化工业生产中设备不能随意停机的场合，频闪仪是最适合的转速测量工具。
同时由于能在运转的状态下，进行相对静止的表面观察，这在现代设备状态监测维护中显得特别有用，无需停机就能对诸如大型直流电机整流子表面、齿轮啮合面、叶轮表面的缺陷进行观察分析。
2 技术参数1）测量范围：30～12,000 r/min（转/分）；2）测量误差：±（0.01%×n＋1个字），n —转速；3）分辨率：1r/min；4）外触发信号电平：0~5V（TTL电平）；5）显示：5位LCD数字显示；6）电源：可充电式锂电池；7）外形尺寸：205mm×203mm×100mm；8）重量：约550 g（不包括电源适配器）；9）正常工作条件：环境温度：0℃～40℃；相对湿度：≤85％；无腐蚀性气体和强电磁场干扰；10）频闪管寿命：5×106次。
3 仪器外型扳机开关充电插座锁定钮支座外触发输入内触发输出4 操作键功能工作模式切换，外触发指示灯点亮时，工作于外触发模式；外触发指示灯熄灭时，工作于内触发模式。
显示值单位选择。
工作频率×2。
工作频率÷2。
内部模式时，工作频率加1，键闭合超过1秒，则快速增加。
外部模式时，相位延迟以15°为步距，步进增加。
内部模式时，工作频率减1，键闭合超过1秒，则快速减小。
外部模式时，相位延迟减15°。
5 基本操作方法1) 使用前的准备：本仪器由内部充电电池供电，在使用前需充电。
仪器附有专用的电源适配器。
在充满电的情况下，仪器可连续工作30分钟以上。
仪器有低压保护功能，使仪器在低压时不工作，且显示“Lob”提示符。

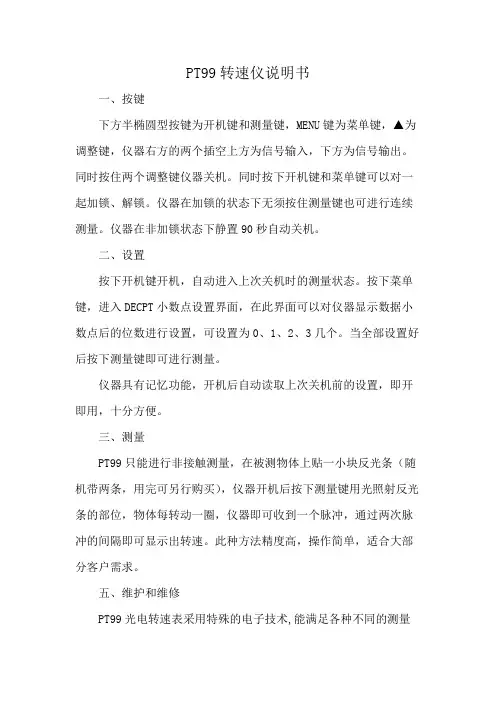

PT99转速仪说明书
一、按键
下方半椭圆型按键为开机键和测量键，MENU键为菜单键，▲为调整键，仪器右方的两个插空上方为信号输入，下方为信号输出。
同时按住两个调整键仪器关机。
同时按下开机键和菜单键可以对一起加锁、解锁。
仪器在加锁的状态下无须按住测量键也可进行连续测量。
仪器在非加锁状态下静置90秒自动关机。
二、设置
按下开机键开机，自动进入上次关机时的测量状态。
按下菜单键，进入DECPT小数点设置界面，在此界面可以对仪器显示数据小数点后的位数进行设置，可设置为0、1、2、3几个。
当全部设置好后按下测量键即可进行测量。
仪器具有记忆功能，开机后自动读取上次关机前的设置，即开即用，十分方便。
三、测量
PT99只能进行非接触测量，在被测物体上贴一小块反光条（随机带两条，用完可另行购买），仪器开机后按下测量键用光照射反光条的部位，物体每转动一圈，仪器即可收到一个脉冲，通过两次脉冲的间隔即可显示出转速。
此种方法精度高，操作简单，适合大部分客户需求。
五、维护和维修
PT99光电转速表采用特殊的电子技术,能满足各种不同的测量
要求。
坚固的结构和便于使用等特点使得该仪器具有广泛的应用。
只要正确使用和维护,它的寿命会很长。
仪器需要保持清洁,不要摔落,避免与潮气,具有化学腐蚀性的物质或气体接触。
使用完毕,仪器应被放回盒子中。
仪器对大多数溶剂具有抵抗性,但不能保证极少数化学物质的腐蚀。
仪器长期不被使用时,为避免因漏电而损坏,要取出电池。
