光电式手持转速表使用方法

手持转速表操作说明
手持转速表操作说明
1、简介
手持转速表是一种便携式的仪器，用于测量旋转装置的转速。

本操作说明旨在向用户介绍手持转速表的使用方法和注意事项。

2、准备工作
在进行测量前，请确保已完成以下准备工作：
2.1 确认手持转速表电池电量充足，如电量不足需及时更换；
2.2 清洁转速表探头以确保测量准确性；
2.3 根据需要选择合适的测量模式。

3、使用步骤
3.1 打开转速表电源开关，并等待数秒以使仪器初始化；
3.2 选择合适的测量模式，如：线性速度测量模式或转速测量
模式；
3.3 将探头与测量目标物接触，确保与目标物表面紧密贴合；
3.4 观察仪器显示屏上的转速数值，并记录下来作为测量结果；
3.5 如需要继续测量其他目标物，请重复步骤3.3至3.4：
4、注意事项
为了确保准确的测量结果和安全使用，请注意以下事项：
4.1 不要在测量过程中用力敲击转速表或探头，以免影响测量
结果和损坏仪器；
4.2 防止探头与物体表面间出现杂质或污垢，以免影响测量准
确性；
4.3 在高温环境下进行测量时，要注意保护仪器和自身安全，
避免灼伤；
4.4 请勿将手持转速表置于潮湿或有腐蚀性气体的环境中使用；
4.5 在使用完毕后，请及时关闭电源开关以避免电池耗尽。

5、附件
本文档没有涉及附件。

6、法律名词及注释
6.1 转速：物体的单位时间内绕轴旋转的圈数，通常以每分钟
的圈数（rpm）表示；
6.2 探头：用于感应目标物体转速的仪器部件。

转速表的操作使用是怎样的转速表是测量转速的一种仪器。

它的使用范围很广，可以被运用于车辆、船只、机器等领域。

在这篇文章中，我将介绍转速表的操作使用方法，希望对您有所帮助。

转速表基本概述转速表是一种测量转速的仪器，通常由转子、传感器、转速控制器和显示器等组成。

转子是转速表的测量部件，它能够检测到转子旋转时产生的信号，传感器将这些信号传输给转速控制器，然后显示在显示器上。

转速表的使用步骤一：选择合适的转速表在使用转速表之前，我们需要根据被测对象的转速范围、转速稳定性和使用环境等因素来选择合适的转速表。

如果被测对象的转速很高，那么我们需要选择转速表转速范围更广的型号。

步骤二：安装转速表转速表的安装位置十分重要。

在安装之前，您需要先确定被测对象的旋转方向和转速表的安装方向。

然后，您需要将转速表的传感器连接到被测对象的旋转部件上，确保连接牢固。

步骤三：校准在使用转速表之前，您需要进行校准。

校准的目的是调整转速表的灵敏度和满度误差。

在校准之前，您需要准备一台经过校准的参考仪器。

校准时，您需要将参考仪器的转速表与被测对象的转速表进行比较，通过调整转速表的灵敏度和满度误差来达到准确测量的目的。

步骤四：使用在校准完成后，您可以开始正式使用转速表进行测量。

您需要将被测对象启动，并观察转速表的数据。

在使用过程中，您需要掌握转速表的工作原理以及不同的使用环境下，可能会出现的测量误差。

转速表的注意事项在使用转速表时，请务必注意以下几点：•转速表需要定期进行校准和维护，以确保其精度和稳定性；•在使用转速表时，请注意操作规范，避免出现操作不当导致的测量误差；•在使用转速表时，请选用合适的转速范围，以保证其正常工作，并避免因转速过高或过低而导致的仪器损坏。

结论转速表是一项测量转速的重要仪器，它的使用范围广泛。

在使用转速表时，请务必注意操作规范，选择合适的转速表，并根据实际情况进行校准和维护，以确保其精度和稳定性。

DEM5000S手持式光数字分析仪使用说明书南京普源电气有限公司目录1.1.关于本说明书 (4)1.2.安全须知 (4)1.3.产品清单 (5)2.概述 (6)2.1.产品简介 (6)2.2.产品图片 (7)2.3.产品技术特点 (8)2.4.产品技术参数 (8)2.5.功能说明 (10)2.5.1.串接监听 (10)2.5.2.开入量逻辑计算规则 (10)2.5.3.开关量接线方式 (11)2.5.4.航空插座接口接线说明 (12)2.5.5.同步设定 (12)2.5.6.检修设置 (12)2.5.7.整分触发 (13)3.接口及按键说明 (14)3.1.外观布局 (14)3.1.1.DEM5000S外观图示 (14)3.1.2.DEM5000S外观说明 (15)3.1.3.设备指示灯说明 (15)3.1.4.按键说明 (16)3.2.开机关机熄屏截图 (16)3.2.1.开机 (16)3.2.2.关机及重启 (16)3.2.3.暗屏锁屏 (16)3.2.4.截图 (17)4.技术参数 (18)4.1.环境条件 (18)4.2.电源 (18)4.3.屏幕规格 (18)4.4.外形尺寸及颜色 (18)5.模块功能 (19)5.1.主界面 (19)5.2.状态栏图标 (20)5.3.试验配置 (21)5.4.报文分析 (27)5.5.手动试验 (33)5.6.状态序列 (33)5.7.光数字试验 (34)5.8.光数字状态序列 (40)5.9.谐波测试 (42)5.10.滑差试验 (44)5.11.递变实验 (46)5.12.整组试验 (48)5.13.光功率计 (53)5.14.核相 (54)5.15.同步特性分析 (57)5.16.极性测试 (58)5.17.时间同步检测 (60)5.18.报文记录 (62)5.19.SCD比对 (65)5.20.文档管理 (68)5.21.系统设置 (69)6.维护事项 (71)6.1.更换电池 (71)6.2.电池维护及充电 (71)6.3.屏幕维护 (71)6.4.故障排除 (71)前言1.1.关于本说明书本说明书提供了DEM5000S手持式光数字分析仪的介绍及其使用说明，说明书中介绍了产品的使用方法及各模块的功能以及如何安全使用本测试仪，请您在使用产品前务必阅读本说明书。

手持式光谱仪操作流程英文回答：Operating a handheld spectrometer involves several steps to ensure accurate measurements. Here is a step-by-step guide on how to use a handheld spectrometer:1. Preparation: Before starting, make sure the spectrometer is fully charged or has fresh batteries. Also, ensure that the device is clean and free from any dirt or debris that may affect the measurements.2. Calibration: It is essential to calibrate the spectrometer before taking any measurements. Calibration helps to ensure accurate and reliable results. Follow the manufacturer's instructions to calibrate the device properly. This usually involves using a known light source or reference material.3. Select the measurement mode: Handheld spectrometersoften have different measurement modes for various applications. Choose the appropriate mode for your specific measurement needs. For example, if you want to measure the color of an object, select the color measurement mode.4. Positioning: Proper positioning of the spectrometer is crucial for accurate measurements. Hold the device steady and align it correctly with the target. Some spectrometers have a built-in target guide or indicator to assist with positioning.5. Measurement: Once the spectrometer is properly positioned, press the measurement button or trigger to take the reading. Hold the device steady for a few seconds until the measurement is complete. The device may emit a beep or display a notification when the measurement is done.6. Data analysis: After taking the measurement, the spectrometer will display the results on its screen or through a connected device (e.g., smartphone or computer). Analyze the data to interpret the measurements. Some spectrometers may also provide additional features likedata logging or exporting options for further analysis.7. Repeat or average measurements: For more accurate results, it is advisable to repeat the measurement multiple times and take an average. This helps to minimize any measurement errors or variations.8. Maintenance: After using the handheld spectrometer, clean it properly and store it in a safe place. Regular maintenance, such as cleaning the optics or updating the device firmware, may be required as per the manufacturer's instructions.中文回答：操作手持式光谱仪需要经过几个步骤来确保准确的测量结果。

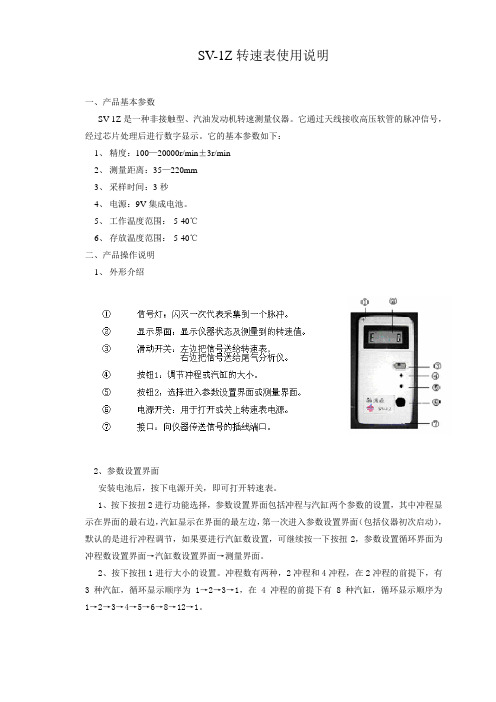

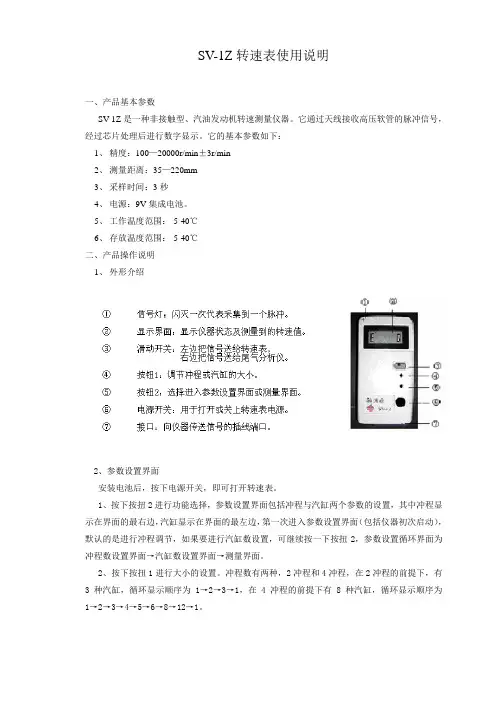

SV-1Z转速表使用说明一、产品基本参数SV-1Z是一种非接触型、汽油发动机转速测量仪器。

它通过天线接收高压软管的脉冲信号，经过芯片处理后进行数字显示。

它的基本参数如下：1、精度：100—20000r/min±3r/min2、测量距离：35—220mm3、采样时间：3秒4、电源：9V集成电池。

5、工作温度范围：-5-40℃6、存放温度范围：-5-40℃二、产品操作说明1、外形介绍2、参数设置界面安装电池后，按下电源开关，即可打开转速表。

1、按下按扭2进行功能选择，参数设置界面包括冲程与汽缸两个参数的设置，其中冲程显示在界面的最右边，汽缸显示在界面的最左边，第一次进入参数设置界面（包括仪器初次启动），默认的是进行冲程调节，如果要进行汽缸数设置，可继续按一下按扭2，参数设置循环界面为冲程数设置界面→汽缸数设置界面→测量界面。

2、按下按扭1进行大小的设置。

冲程数有两种，2冲程和4冲程，在2冲程的前提下，有3种汽缸，循环显示顺序为1→2→3→1，在4冲程的前提下有8种汽缸，循环显示顺序为1→2→3→4→5→6→8→12→1。

三、测量界面用户设定好参数后，按动按扭2，使界面显示“E 0”，即可进入测量界面。

如果附近没有高压软管，采集和显示的脉冲信号数为零。

将转速表靠近高压软管，当指示灯均匀闪灭时即可进行读数，读数时要注意3秒的采样时间。

①用户如需用尾气分析仪显示测量到的转速值，需将转速线带有航空插头的一端插在仪器的转速接口上，另一端插在转速表的接口处，同时将滑动开关搬到右端。

②测量分电器式多气缸汽油发动机的转速时，需将转速表的夹子夹在靠近汽缸捆成一束的高压线处，还要注意，指示灯是否均匀闪灭。

③测量无分电器的多缸汽油发动机的转速时，也要靠近各汽缸的高压线捆束处测量，若无捆束，则不能准确测量。

四、注意事项①当您不用时，请关上转速表电源。

②测量时，不要用手挡在高压软管和仪器之间，这样会使测量值偏低。

③请勿将仪器接触高压软管。

实验五光电转速传感器测速实验（5篇）第一篇：实验五光电转速传感器测速实验实验五光电转速传感器测速实验一、实验目的了解光电转速传感器测量转速的原理及方法。

二、基本原理光电式转速转速传感器有反射型和透射型两种，本实验装置是透射型的，传感器端部有发光管和光电管，发光管发出的光源通过转盘上开的孔透射后由光电二极管接受转换成电信号，由于转盘上有相间的6个孔，转动时将获得与转速及孔数有关的脉冲，将电脉冲计数处理即可得到转速值。

三、需用器件与单元传感器实验模块四、实验步骤1．光电转速传感器已经安装在传感器实模块上。

2．将+5V直流稳压电源接到光电转速传感器的“+5V输入”端。

3．将光电转速传感器的输出接“频率/转速表”输入端。

4．将面板上的0~30V稳压电源调节到小于24V，接到传感器实验模块“0~24V转动电源”输入端。

5．调节0~30V直流稳压电源输出电压（+24V以下），使转盘的转速发生变化，观察频率/转速表显示的变化，并用虚拟示波器观察光电转速传感器输出波形。

五、注意事项1．转动源的正负输入端不能接反，否则可能击穿电机里面的晶体管。

2．转动源的输入电压不可超过24V，否则容易烧毁电机。

3．光电转速传感器中+5V电源不能接错,否则会烧毁光电传感器.六、思考题根据上面实验观察到的波形，分析为什么方波的高电平比低电平要宽。

第二篇：传感器实验五传感器实验报告五姓名江璐学号 1315212017 班级电子二班时间 2015.12.2 实验题目 CC2530基础实验一：实验设备1.硬件：教学实验箱、PC机。

2.软件：PC机操作系统Windows 98(2000、XP)+IAR开发环境。

二:实验（一）光照传感器采集实验1.实验目的（1）掌握光照传感器的操作方法。

（2）掌握光照传感器采集程序的编程方法。

2.实验内容在IAR集成开发环境中编写光照传感器采集程序。

3.相关电路图4.程序5.实验现象（二）人体感应传感器采集实验1.实验目的（1）掌握人体感应传感器的操作方法。

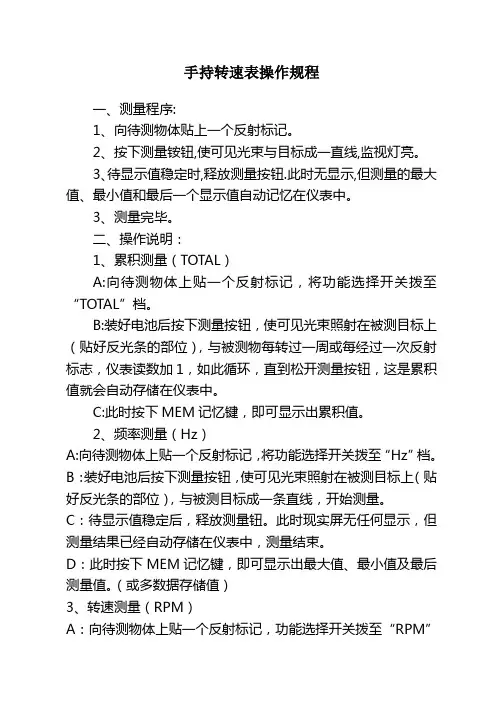

手持转速表操作规程一、测量程序:1、向待测物体贴上一个反射标记。

2、按下测量铵钮,使可见光束与目标成一直线,监视灯亮。

3、待显示值稳定时,释放测量按钮.此时无显示,但测量的最大值、最小值和最后一个显示值自动记忆在仪表中。

3、测量完毕。

二、操作说明：1、累积测量（TOTAL）A:向待测物体上贴一个反射标记，将功能选择开关拨至“TOTAL”档。

B:装好电池后按下测量按钮，使可见光束照射在被测目标上（贴好反光条的部位），与被测物每转过一周或每经过一次反射标志，仪表读数加1，如此循环，直到松开测量按钮，这是累积值就会自动存储在仪表中。

C:此时按下MEM记忆键，即可显示出累积值。

2、频率测量（Hz）A:向待测物体上贴一个反射标记，将功能选择开关拨至“Hz”档。

B：装好电池后按下测量按钮，使可见光束照射在被测目标上（贴好反光条的部位），与被测目标成一条直线，开始测量。

C：待显示值稳定后，释放测量钮。

此时现实屏无任何显示，但测量结果已经自动存储在仪表中，测量结束。

D：此时按下MEM记忆键，即可显示出最大值、最小值及最后测量值。

（或多数据存储值）3、转速测量（RPM）A：向待测物体上贴一个反射标记，功能选择开关拨至“RPM”档。

B:装好电池后按下测量按钮，使可见光束照射在被测目标上（贴好反光条的部位），与被测目标成一条直线，开始测量。

C:待显示值稳定后，释放测量钮。

此时现实屏无任何显示，但测量结果已经自动存储在仪表中，测量结束。

D：此时按下MEM记忆键，即可显示出最大值、最小值及最后测量值。

（或多数将存储值）三、测量注意事项:1、反射标记:剪下12mm方形的粘带,并在每个旋转轴上贴上一块。

应注意非反射面积必须比反射面积要大;如果转轴明显反光,则必须先搽以黑漆或黑胶布,再在上面贴上反光标记;在贴上反光标记之前,转轴表面必须干净与平滑。

2、低转速测量:为提高测量精度,在测量很低的转速时,建议用户在被测物体上均匀地多贴上几块反射标记.此时显示器上的读数除以反射标记数目即可得到实际的转速值。

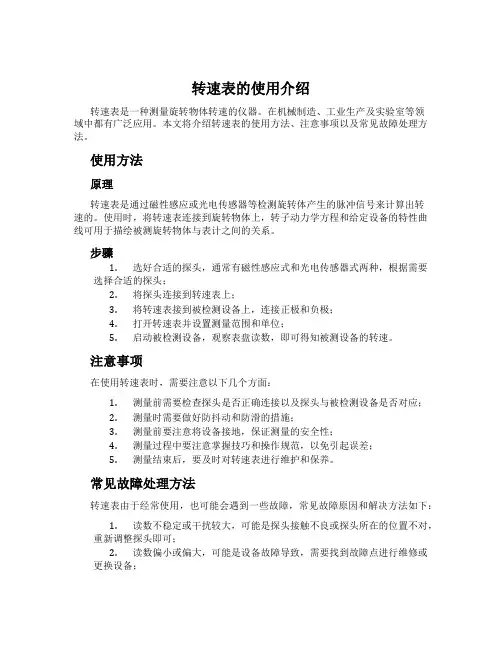

转速表的使用介绍转速表是一种测量旋转物体转速的仪器。

在机械制造、工业生产及实验室等领域中都有广泛应用。

本文将介绍转速表的使用方法、注意事项以及常见故障处理方法。

使用方法原理转速表是通过磁性感应或光电传感器等检测旋转体产生的脉冲信号来计算出转速的。

使用时，将转速表连接到旋转物体上，转子动力学方程和给定设备的特性曲线可用于描绘被测旋转物体与表计之间的关系。

步骤1.选好合适的探头，通常有磁性感应式和光电传感器式两种，根据需要选择合适的探头；2.将探头连接到转速表上；3.将转速表接到被检测设备上，连接正极和负极；4.打开转速表并设置测量范围和单位；5.启动被检测设备，观察表盘读数，即可得知被测设备的转速。

注意事项在使用转速表时，需要注意以下几个方面：1.测量前需要检查探头是否正确连接以及探头与被检测设备是否对应；2.测量时需要做好防抖动和防滑的措施；3.测量前要注意将设备接地，保证测量的安全性；4.测量过程中要注意掌握技巧和操作规范，以免引起误差；5.测量结束后，要及时对转速表进行维护和保养。

常见故障处理方法转速表由于经常使用，也可能会遇到一些故障，常见故障原因和解决方法如下：1.读数不稳定或干扰较大，可能是探头接触不良或探头所在的位置不对，重新调整探头即可；2.读数偏小或偏大，可能是设备故障导致，需要找到故障点进行维修或更换设备；3.测量误差较大，可能是使用途中硬件设备严重老化，需要检查硬件设备是否需要更换。

结语转速表是一种重要的测量工具，可以帮助人们更加准确地测量旋转物体的转速，应用范围广泛。

本文介绍了转速表的使用方法、注意事项和常见故障处理方法，希望对读者有所帮助。

在使用转速表时，要注意安全、准确、规范，避免不必要的测量误差和事故的发生。

手持激光测距仪操作规程①、电池装入/更换②按住拆卸钮，向右推后盖取下。

③打开电池槽盖，装入电池。

当电池充电量过低时，显示屏上会有此信号显示。

按极性正确装入电池。

且只能用碱性电池。

a、后盖顺槽插入，直至入位。

B、启动/关闭测距仪①短暂按下。

照明灯，电池充电量和蜂鸣将显示在显示屏上，直到发出第一个工作指令。

本仪器可在任何时候任何菜单里被关闭掉。

在90秒内未触摸任何键盘时，仪器会自动关机。

②清除键清除键可使仪器恢复到常规模式，也就是说将它恢复零位。

清除键可用于测量/计算前或测量/计算后。

在某项功能中（面积或体积），可以使用清除键回到上一指令，并进行新测量。

3、设置测量基准边按下，直到所需的基准边出现。

可能的设置：仪器的背后有个1/4″照相机三角架的连接口。

测量基准边的设置将在再设置或关机时才会改变。

厂家设置：测量基准边为后沿。

4、测量距离测量①在平整的表面上进行测量将转角旋转90度，以便仪器能稳定放置在测量表面。

②从角落测量③连续发射激光按住不放，直到听到一个长的蜂鸣声。

此时激光被持续启动。

此后每次按动此键就会进行一次测量。

按动clear键，关闭激光持续发射。

④延迟测量此时仪器必须处于读取模式。

按住，直到希望的延迟测量的时间出现（最多60秒）SEC显示在显示屏上。

释放该键，显示出倒计时剩下的时间直到测量，最后5秒钟伴随蜂鸣声。

最后的蜂鸣声过后，显示屏上会显示测量结果。

5、测程的计数白天在室外，通常使用激光跟踪。

目标最好处于阴影中。

如下情况请使用觇板。

①测程的增加：在晚上，黄昏或目标处于阴影中时，测程会有所增加。

②测程的缩短：如：粗糙的绿色或蓝色的表面，会使测程缩短（植物或树木也会产生同样的效果）。

③粗糙的表面在测量粗糙的表面（如：灰泥墙面）时，显示的是光点的中间值。

为避免测量时取灰砖接缝的值，请使用目标板，或纸板。

④透明表面的测量为避免测量误差，请不要对准无色液体（如水）或玻璃（无尘）等半透明表面进行测量。
