人工挖孔桩施工的质量控制

人工挖孔受地形限制小,可以多孔同时作业。能加快工程进度并降低工程造价,是比较成熟的成孔方法。通过对人工挖孔桩施工技术探讨,阐明了人工挖孔桩施工质量控制以及安全控制要点。论述了人工挖孔扩底桩的质量检测。

标签：人工挖孔桩 配合比 施工质量 质量控制

目前,采用人工挖孔桩基础的建筑越来越多,人工挖孔桩以其单桩承载力大、施工简单迅速、质量稳定可靠、成本经济实惠,环境污染较小等显著特点,在适用条件下普遍被设计和施工单位采用。但是人挖孔桩存在井下作业条件差、环境恶劣、劳动强度大、安全性较差等因素,如何控制好人工挖孔桩的质量就显得至关重要。

1 合理安排施工顺序

施工前应对设计图纸进行认真审查,并分析挖孔桩处地质勘探资料,一般先施工比较浅的桩孔,后施工深一些的桩孔。在含水层或有动水压力的土层中施工,应先施工外围(或迎水部位)的桩孔,这部分桩孔混凝土护壁完成后,可保留少量桩孔先不浇筑桩身混凝土,而做为排水井,以方便其它孔位的施工,保证桩孔的施工速度和成孔质量。

2 施工前的质量控制措施

2.1 施工前对设计图纸进行认真审查,分析挖孔桩处地质勘探资料,制定详细的施工方案。

2.2 进行成孔工艺试验,终孔后主要检查:桩身穿越的各土层及桩端处持力层的土质和标高与勘察报告提供的资料是否相符合;孔内是否存在毒气或毒物;成孔过程中桩侧壁各土层和孔底有无潜蚀、流砂和管涌现象;地下水的状况。

2.3 合理制定施工作业计划和劳动力组织计划,制定季节性(冬季、雨季)施工的技术措施,制定机械设备、工具、材料的供应计划。

3 桩孔定位和成孔质量控制

3.1 桩孔定位和成孔质量控制 施工中,桩径、桩孔的垂直度和桩底扩孔是桩基成孔的质量要素,直接影响桩基承载力。在施工过程中,按图定位,并严格执行复检制度,轴线桩与桩位应用颜色区分,不得混淆,以免挖错位置,为保证质量。

3.2 地下水影响 地下水是深基础施工中常见的问题,给人工挖孔桩施工带来许多困难。含水层中的水在开挖时破坏了其平衡状态,使周围的静态水充入桩孔内,从而影响了人工挖孔桩的正常施工,遇到动态水压土层施工,不仅开挖困难,连

第３４卷第１０期　２　０　０　８年４月　山　西　建　筑　ＳＨＡＮＸＩ　ＡＲＣＨＩＴＥ　ｒＵＲＥ　Ｖ０１．３４　Ｎｏ．１０　Ａｐｒ．２００８　・２３１・　

文章编号：１００９—６８２５（２００８）１０—０２３１—０２　

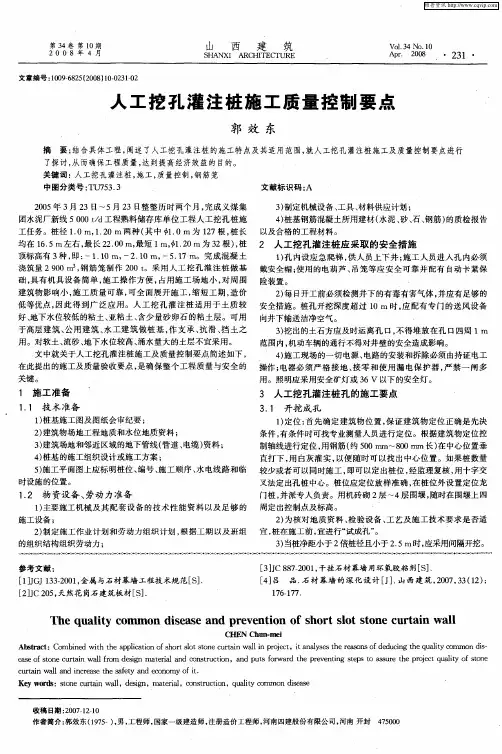

人工挖孔灌注桩施工质量控制要点　

郭效东　

摘要：结合具体工程，阐述了人工挖孔灌注桩的施工特点及其适用范围，就人工挖孔灌注桩施工及质量控制要点进行　

了探讨，从而确保工程质量，达到提高经济效益的目的。　

关键词：人工挖孔灌注桩，施工，质量控制，钢筋笼　

中图分类号：ＴＩＪ７５３～　文献标识码：Ａ　

２００５年３月２３日～５月２３日整整历时两个月，完成义煤集　

团水泥厂新线５　０００　ｔ／ｄ工程熟料储存库单位工程人工挖孔桩施　

工任务。桩径１．０　ｍ，１．２０　ｍ两种（其中　１．０　ｍ为１２７根，桩长　

均在１６．５　ｍ左右，最长２２．００　ｍ，最短１　ｍ，　１．２０　ｍ为３２根），桩　

顶标高有３种，即：一１．１０　ｍ，一２．１０　ｍ，一５．１７　ｍ。完成混凝土　浇筑量２　９００　ｍ３，钢筋笼制作２００　ｔ。采用人工挖孔灌注桩做基　

础，具有机具设备简单，施工操作方便，占用施工场地小，对周围　

建筑物影响小，施工质量可靠，可全面展开施工，缩短工期，造价　

低等优点，因此得到广泛应用。人工挖孔灌注桩适用于土质较　

好、地下水位较低的粘土、亚粘土、含少量砂卵石的粘土层。可用　

于高层建筑、公用建筑、水工建筑做桩基，作支承、抗滑、挡土之　

用。对软土、流砂、地下水位较高、涌水量大的土层不宜采用。　

文中就关于人工挖孔灌注桩施工及质量控制要点简述如下，　

在此提出的施工及质量验收要点，是确保整个工程质量与安全的　

关键。　

１　施工准备　

１．１技术准备　

１）桩基施工图及图纸会审纪要；　

２）建筑物场地工程地质和水位地质资料；　

３）建筑场地和邻近区域的地下管线（管道、电缆）资料；　

４）桩基的施工组织设计或施工方案；　

５）施工平面图上应标明桩位、编号、施工顺序、水电线路和临　
