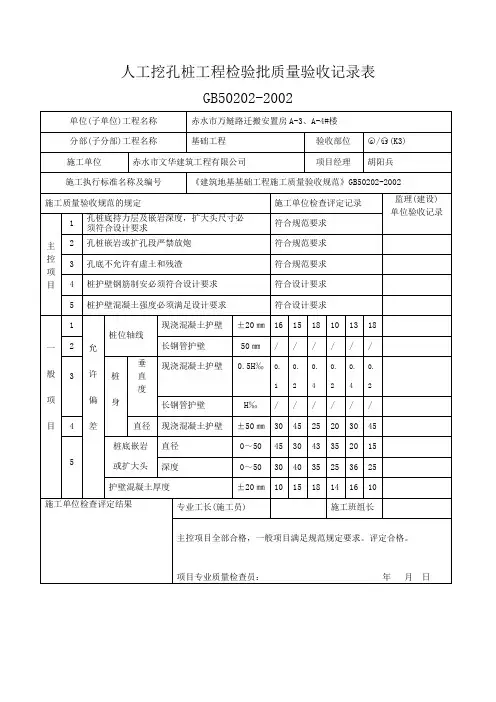

人工挖孔桩工程检验批质量验收记录表
- 格式：doc
- 大小：85.50 KB
- 文档页数：3
产品质量缺陷等级判定标准 .1
混凝土灌注桩工程检验批质量验收记录表
GB50202-2002
（II） 010405
单位（子单位）工程名称 南陵县医院新区迁址新建病房楼
分部（子分部）工程名称 地基与基础 验收部位 #桩
施工单位 铜陵华厦建筑安装有限责任公司 项目经理 吴宗琪
分包单位 / 分包项目经理 /
施工执行标准名称及编号 TLHX-QJ021-2004人工成孔灌注桩施工技术标准
施工质量验收规范规定 施工单位检查评定记录 监理（建设）单位
验收记录
主控项目 1 桩位 成孔方法 允许偏差（mm）
/
1~3根，单排桩基垂直于中心线方向和群桩基础的边桩
条形基础沿中心线力方向和群桩基础的中间桩
泥浆护壁钻孔桩 D≤1000 mm □D/6，且不大于100 mm □D/4，且不大于150 mm /
D >1000 mm □100+0.01H □150+0.01H /
套管成孔桩 D≤500mm □70 □150 /
D >500mm □100 □150 /
干成孔桩 □70 □150 /
人工控孔桩 混凝土护壁 □50 □150 符合质量验收规范要求
钢套管护壁 □100 □200 /
2 孔深（mm） +300 符合质量验收规范要求
3 桩体质量检验 按基础检测技术规范 符合设计和质量验收规范要求
4 混凝土强度 按基桩检测技术规范 符合设计要求
5 承载力 按基桩检测技术规范 符合设计和质量验收规范要求
1 垂直度 第5.1.4条 符合质量验收规范要求
2 桩径 第5.1.4条 符合设计要求
3 泥浆比重（粘土或砂性土中） 1.15~1.2 /
4 泥浆面标高（高于地下水位） 0.5~1.0 m /
5 沉渣厚度 端承桩 ≤50 mm 符合质量验收规范要求
摩擦桩 ≤150 mm /
6 混凝土坍落度 水下灌注 160~220 mm /
干施工 70~100 mm 符合质量验收规范要求
7 钢筋笼安装深度 ±100 mm 符合质量验收规范要求
8 混凝土充盈系数 〉1 符合质量验收规范要求
9 桩顶标高 +30 mm
-50 mm 符合质量验收规范要求
施工单位检查评定结果 专业工长（施工 施工班 产品质量缺陷等级判定标准 .2 员） 组长
主控项目全部合格，一般项目满足规范规定要求
项目专业质量检查员： 年 月 日
监理（建设）单位验收结论 专业监理工程师
（建设单位项目专业技术负责人）： 年 月 日
人工挖孔灌注桩检验批质量验收记录（桩孔验收） （GB50202-2002）
工程名称 子分部
工程名称 桩基
桩号 桩身直径 桩位轴线
施工单位 分包单位
项目经理 分包项目经理 专业工长
施工执行标准名称及编号 TLHX-QJ021-2004人工成孔灌注桩施工技术标准
检查项目 施工单位检查评定记录 监理（建设）
单位验收记录
主控项目 1 桩端进入持力层 对照勘察文件逐一全数检查 合格
检查项目 实测值 实测偏差 图例 监理（建设）
单位验收记录
2 桩径
及桩身垂直度 桩径
允许偏差 +50mm
-20mm 820
合格 桩身垂直度 <0.5% 0.3%
3 桩位 独立桩双向
50mm
垂直于条形桩基纵轴方向 -
平行于条形桩基纵轴方向 150mm -
4 进入持力层深度 ±50mm 530 +30
一般项目 1 扩大头量大直径D ±20mm 2010 +10
合格 2 桩孔全深H（m） 10.0
3 扩大头高度h（mm）
允许值 h:b≥2 h=1790
h:b=
4 扩大头肩宽b（mm） b=595
5 锅底矢高(mm) 250≤f≤350 -
施工单位检查评定结果 专业工长（施工员） 施工班组长 产品质量缺陷等级判定标准 .3
主控项目全部合格，一般项目满足规范规定要求
项目专业质量检查员： 年 月 日
监理（建设）单位验收结论
专业监理工程师
（建设单位项目专业技术负责人）： 年 月 日
