组合逻辑电路和时序逻辑电路。

组合逻辑电路原理概述及作用分析
组合逻辑电路概述：
 数字电路根据逻辑功能的不同特点，可以分成两大类，一类叫组合逻辑电路(简称组合电路)，另一类叫做时序逻辑电路(简称时序电路)。

组合逻辑电路在逻辑功能上的特点是任意时刻的输出仅仅取决于该时刻的输入，与电路原来的状态无关。

而时序逻辑电路在逻辑功能上的特点是任意时刻的输出不仅取决于当时的输入信号，而且还取决于电路原来的状态，或者说，还与以前的输入有关。

 1.半加器与全加器
 ①半加器
 两个数A、B相加，只求本位之和，暂不管低位送来的进位数，称之为半加。

 完成半加功能的逻辑电路叫半加器。

实际作二进制加法时，两个加数一般都不会是一位，因而不考虑低位进位的半加器是不能解决问题的。

 ②全加器
 两数相加，不仅考虑本位之和，而且也考虑低位来的进位数，称为全加。

实现这一功能的逻辑电路叫全加器。

 2.加法器
 实现多位二进制数相加的电路称为加法器。

根据进位方式不同，有串行进位加法器和超前进位加法器两种。

 ①四位串行加法器：如T692。

优点：电路简单、连接方便。

缺点：运算速度不高。

最高位的计算，必须等到所有低位依此运算结束，送来进位信号之后才能进行。

为了提高运算速度，可以采用超前进位方式。

数字电路复习题（注意：以下题目是作为练习和考试题型而设，不是考题，大家必须融会贯通，举一反三。

） 1、逻辑电路可以分为 组合逻辑电路 电路和 时序逻辑电路 电路。

2、数字电路的基本单元电路是 门电路 和 触发器 。

3、数字电路的分析工具是 逻辑代数（布尔代数） 。

4、（50.375） 10 = （110010.011） 2 = （32.6） 165、3F4H = （0001000000010010 ）8421BCD6、数字电路中的最基本的逻辑运算有 与 、 或 、 非 。

7、逻辑真值表是表示数字电路 输入和输出 之间逻辑关系的表格。

8、正逻辑的与门等效于负逻辑的 或门 。

9、表示逻辑函数的 4 种方法是真值表 、 表达式、 卡诺图 、 逻辑电路图 。

其中形式惟一的是 真值表 。

10、对于变量的一组取值，全体最小项之和为 1 。

11、对于任意一个最小项，只有一组变量的取值使其值为 1 ，而在变量取其他各组值时这个最小项的取值都是 0 。

12、对于变量的任一组取值，任意两个最小项之积为 0。

13、与最小项 ABC 相邻的最小项有 ABC 、 ABC 、 ABC 。

14、组合逻辑电路的特点是 输出端的状态只由同一时刻输入端的状态所决定，而与先前的状态没有关系（或输出与输入之间没有反馈延迟通路；电路中不含记忆元件） 。

15、按电路的功能分，触发器可以分为 RS 、 JK 、 D 、 T 、 T’。

16、时序电路可分为 同步时序逻辑电路 和 异步时序逻辑电路 两种工作方式。

17、描述时序电路逻辑功能的方法有逻辑方程组（含 驱动方程 、 输出方程 、状态方程 ）、 状态图 、 状态表 、 时序图 。

18、（251） 10 =（11111011） 2 =（FB ） 16 19、全体最小项之和为 1 。

20、按照使用功能来分，半导体存储器可分为RAM 和ROM 。

21、RAM 可分为动态RAM 和静态RAM 。

组合逻辑电路和时序逻辑电路的区别
一、输入输出关系
组合逻辑电路是任意时刻的输出仅仅取决于该时刻的输入，与电路原来的状态无关。

而时序逻辑电路不仅仅取决于当前的输入信号，而且还取决于电路原来的状态，或者说，还与以前的输入有关。

二、结构特点
组合逻辑电路只包含门电路。

而时序逻辑电路是组合逻辑电路+存储电路结合；输出状态必须反馈到组合电路的输入端，与输入信号共同决定组合逻辑的输出..
三、分析方法
组合逻辑电路是从电路的输入到输出逐级写出逻辑函数式，最后得到表示输出与输入关系的逻辑函数式。

然后用公式化简法或者卡诺图化简法得到函数式的化简或变换，以使逻辑关系简单明了。

有时还可以将逻辑函数式转换为真值表的形式。

时序逻辑电路：。

数字电路基础-组合逻辑电路和时序逻辑电路考试试卷（答案见尾页）一、选择题1. 数字电路中的基本逻辑门有哪些？A. 或门B. 与门C. 非门D. 异或门E. 同或门2. 下列哪种逻辑电路可以实现时序控制？A. 组合逻辑电路B. 时序逻辑电路C. 计数器D. 编码器3. 在组合逻辑电路中，输出与输入的关系是怎样的？A. 输出总是与输入保持相同的逻辑状态B. 输出仅在输入发生变化时改变C. 输出与输入没有直接关系D. 输出在输入未知时保持不变4. 时序逻辑电路中的时钟信号有何作用？A. 提供时间信息B. 控制电路的工作顺序C. 改变电路的工作频率D. 用于解码5. 下列哪种器件是时序逻辑电路中常见的时序元件？A. 计数器B. 编码器C. 解码器D. 触发器6. 组合逻辑电路和时序逻辑电路的主要区别是什么？A. 组合逻辑电路的输出与输入存在一对一的逻辑关系；时序逻辑电路的输出与输入之间存在时间上的依赖关系。

B. 组合逻辑电路只能处理数字信号；时序逻辑电路可以处理模拟信号。

C. 组合逻辑电路中没有存储单元；时序逻辑电路中存在存储单元（如触发器）。

D. 组合逻辑电路的响应速度较快；时序逻辑电路的响应速度较慢。

7. 在组合逻辑电路中，如果输入信号A和B都为，则输出F将是：A. 0B. 1C. 取决于其他输入信号D. 无法确定8. 在时序逻辑电路中，触发器的时钟信号来自哪里？A. 外部时钟源B. 内部时钟源C. 控制器D. 数据输入端9. 时序逻辑电路的设计通常涉及哪些步骤？A. 确定逻辑功能需求B. 选择合适的触发器C. 设计状态转移方程D. 将设计转换为实际电路E. 对电路进行仿真和验证二、问答题1. 什么是组合逻辑电路？请列举几种常见的组合逻辑电路，并简述其工作原理。

2. 时序逻辑电路与组合逻辑电路有何不同？请举例说明。

3. 组合逻辑电路中的基本逻辑门有哪些？它们各自的功能是什么？4. 什么是触发器？它在时序逻辑电路中的作用是什么？5. 组合逻辑电路设计的基本步骤是什么？请简要说明。

组合逻辑电路和时序逻辑电路
组合逻辑电路和时序逻辑电路的区别：组合逻辑电路可以有若个输入变量和若干个输出变量，其每个输出变量是其输入的逻辑函数，其每个时刻的输出变量的状态仅与当时的输入变量的状态有关，与本输出的原来状态及输入的原状态无关，也就是输入状态的变化立即反映在输出状态的变化。

时序逻辑电路任意时刻的输出不仅取决于该时刻的输入，而且还和电路原来的状态有关。

也就是说，组合逻辑电路没有记忆功能，而时序电路具有记忆功能。

时序逻辑电路简称时序电路，它是由最基本的逻辑门电路加上反馈逻辑回路(输出到输入)或器件组合而成的电路，与组合电路最本质的区别在于时序电路具有记忆功能。

时序电路的特点是：输出不仅取决于当时的输入值，而且还与电路过去的状态有关。

它类似于含储能元件的电感或电容的电路，如触发器、锁存器、计数器、移位寄存器、储存器等电路都是时序电路的典型器件。

时序逻辑电路与组合逻辑电路的区别时序逻辑电路和组合逻辑电路是数字电路中两种最基本的电路类型。

它们在功能和设计上存在一些重要的区别，本文将详细讨论这两种电路的区别。

一、概念和定义1. 组合逻辑电路：组合逻辑电路是一种只依赖于当前输入信号的电路。

它的输出仅由输入信号决定，而与输入信号的顺序无关。

组合逻辑电路通过逻辑门（如与门、或门、非门等）的组合来实现特定的功能。

2. 时序逻辑电路：时序逻辑电路是一种依赖于当前输入信号和过去输入信号的电路。

它的输出不仅由当前输入信号决定，还受到过去输入信号的影响。

时序逻辑电路通过触发器、计数器等元件来存储和处理信息。

二、功能特点1. 组合逻辑电路：组合逻辑电路的输出仅由当前输入信号决定，它们之间没有存储元件，因此其输出对于同一组输入始终是确定的。

组合逻辑电路通常用于执行布尔运算、逻辑运算和算术运算等。

2. 时序逻辑电路：时序逻辑电路的输出不仅受当前输入信号的影响，还受到过去输入信号的影响。

时序逻辑电路中的触发器和计数器等存储元件可以存储信息，并且可以根据时钟信号的控制进行状态转换。

时序逻辑电路通常用于实现时序控制、状态机和时钟同步等功能。

三、设计方式1. 组合逻辑电路：组合逻辑电路的设计是基于真值表或卡诺图进行的。

通过对输入和输出之间的关系进行分析，使用逻辑门来实现所需的功能。

2. 时序逻辑电路：时序逻辑电路的设计需要考虑状态转换和时序控制。

通过定义状态和状态转移条件，使用触发器和计数器等存储元件来实现所需的功能。

四、时序性和稳定性1. 组合逻辑电路：组合逻辑电路的输出几乎是瞬时的，即输入信号发生变化后，输出信号立即改变。

组合逻辑电路对输入信号的变化非常敏感，输入信号的微小变化可能导致输出信号的剧烈波动。

2. 时序逻辑电路：时序逻辑电路的输出在时钟信号的控制下进行状态转换，输出信号的改变需要经过一定的延迟。

时序逻辑电路对输入信号的变化具有一定的容忍度，输入信号的瞬时变化不会立即反映在输出信号上。

实验一 组合逻辑电路的设计一、实验目的：1、 掌握组合逻辑电路的设计方法。

2、 掌握组合逻辑电路的静态测试方法。

3、 加深FPGA 设计的过程，并比较原理图输入和文本输入的优劣。

4、 理解“毛刺”产生的原因及如何消除其影响。

5、 理解组合逻辑电路的特点。

二、实验的硬件要求：1、 EDA/SOPC 实验箱。

2、 计算机。

三、实验原理1、组合逻辑电路的定义数字逻辑电路可分为两类：组合逻辑电路和时序逻辑电路。

组合逻辑电路中不包含记忆单元（触发器、锁存器等），主要由逻辑门电路构成，电路在任何时刻的输出只和当前时刻的输入有关，而与以前的输入无关。

时序电路则是指包含了记忆单元的逻辑电路，其输出不仅跟当前电路的输入有关，还和输入信号作用前电路的状态有关。

通常组合逻辑电路可以用图1.1所示结构来描述。

其中，X0、X1、…、Xn 为输入信号， L0、L1、…、Lm 为输出信号。

输入和输出之间的逻辑函数关系可用式1.1表示： 2、组合逻辑电路的设计方法组合逻辑电路的设计任务是根据给定的逻辑功能，求出可实现该逻辑功能的最合理组 合电路。

理解组合逻辑电路的设计概念应该分两个层次：（1）设计的电路在功能上是完整的，能够满足所有设计要求；（2）考虑到成本和设计复杂度，设计的电路应该是最简单的，设计最优化是设计人员必须努力达到的目标。

在设计组合逻辑电路时，首先需要对实际问题进行逻辑抽象，列出真值表，建立起逻辑模型；然后利用代数法或卡诺图法简化逻辑函数，找到最简或最合理的函数表达式；根据简化的逻辑函数画出逻辑图，并验证电路的功能完整性。

设计过程中还应该考虑到一些实际的工程问题，如被选门电路的驱动能力、扇出系数是否足够，信号传递延时是否合乎要求等。

组合电路的基本设计步骤可用图1.2来表示。

3、组合逻辑电路的特点及设计时的注意事项①组合逻辑电路的输出具有立即性，即输入发生变化时，输出立即变化。

（实际电路中图 1.1 组合逻辑电路框图L0=F0(X0,X1,²²²Xn)² ² ²Lm=F0(X0,X1,²²²Xn)（1.1）图 1.2 组合电路设计步骤示意图图还要考虑器件和导线产生的延时）。

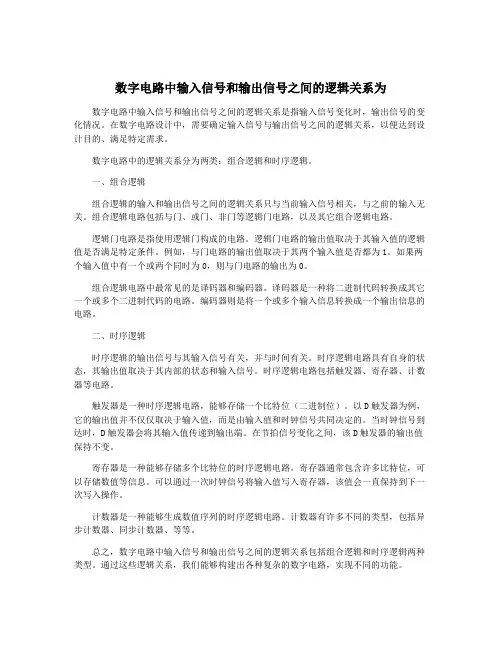

数字电路中输入信号和输出信号之间的逻辑关系为数字电路中输入信号和输出信号之间的逻辑关系是指输入信号变化时，输出信号的变化情况。

在数字电路设计中，需要确定输入信号与输出信号之间的逻辑关系，以便达到设计目的、满足特定需求。

数字电路中的逻辑关系分为两类：组合逻辑和时序逻辑。

一、组合逻辑组合逻辑的输入和输出信号之间的逻辑关系只与当前输入信号相关，与之前的输入无关。

组合逻辑电路包括与门、或门、非门等逻辑门电路，以及其它组合逻辑电路。

逻辑门电路是指使用逻辑门构成的电路。

逻辑门电路的输出值取决于其输入值的逻辑值是否满足特定条件。

例如，与门电路的输出值取决于其两个输入值是否都为1。

如果两个输入值中有一个或两个同时为0，则与门电路的输出为0。

组合逻辑电路中最常见的是译码器和编码器。

译码器是一种将二进制代码转换成其它一个或多个二进制代码的电路。

编码器则是将一个或多个输入信息转换成一个输出信息的电路。

二、时序逻辑时序逻辑的输出信号与其输入信号有关，并与时间有关。

时序逻辑电路具有自身的状态，其输出值取决于其内部的状态和输入信号。

时序逻辑电路包括触发器、寄存器、计数器等电路。

触发器是一种时序逻辑电路，能够存储一个比特位（二进制位）。

以D触发器为例，它的输出值并不仅仅取决于输入值，而是由输入值和时钟信号共同决定的。

当时钟信号到达时，D触发器会将其输入值传递到输出端。

在节拍信号变化之间，该D触发器的输出值保持不变。

寄存器是一种能够存储多个比特位的时序逻辑电路。

寄存器通常包含许多比特位，可以存储数值等信息。

可以通过一次时钟信号将输入值写入寄存器，该值会一直保持到下一次写入操作。

计数器是一种能够生成数值序列的时序逻辑电路。

计数器有许多不同的类型，包括异步计数器、同步计数器、等等。

总之，数字电路中输入信号和输出信号之间的逻辑关系包括组合逻辑和时序逻辑两种类型。

通过这些逻辑关系，我们能够构建出各种复杂的数字电路，实现不同的功能。

（完整版）数字电⼦技术-复习选择填空题汇总（精简）⼀、选择题：1、在下列逻辑电路中，不是组合逻辑电路的是（D）A、译码器B、编码器C、全加器D、寄存器2、下列触发器中没有约束条件的是（D）A、基本RS触发器B、主从RS触发器C、同步RS触发器D、边沿D触发器3、555定时器不可以组成D。

A.多谐振荡器B.单稳态触发器C.施密特触发器D.J K触发器4、编码器（A）优先编码功能，因⽽（C）多个输⼊端同时为１。

A、有B、⽆C、允许D、不允许5、（D）触发器可以构成移位寄存器。

A、基本RS触发器B、主从RS触发器C、同步RS触发器D、边沿D触发器6、某触发器的状态转换图如图所⽰，该触发器应是( C )A. J-K触发器B. R-S触发器C. D触发器D. T触发器7、⼗进制数6在8421BCD码中表⽰为-------------------------------------------------（ B ）A.0101B.0110C. 0111D. 10008、在图所⽰电路中，使__AY 的电路是---------------------------------------------（ A ）A. ○1B. ○2C. ○3D. ○49、接通电源电压就能输出矩形脉冲的电路是------------------------------------------（ D ）A. 单稳态触发器B. 施密特触发器C. D触发器D. 多谐振荡器10、多谐振荡器有-------------------------------------------------------------------------------（ C ）A. 两个稳态B. ⼀个稳态C. 没有稳态D. 不能确定11、已知输⼊A、B和输出Y的波形如下图所⽰，则对应的逻辑门电路是-------（ D ）A. 与门B. 与⾮门C. 或⾮门D. 异或门12、下列电路中属于时序逻辑电路的是------------------------------------------------------（ B ）A. 编码器B. 计数器C. 译码器D. 数据选择器13、在某些情况下，使组合逻辑电路产⽣了竞争与冒险，这是由于信号的---------（ A ）A. 延迟B. 超前C. 突变D. 放⼤14、电路和波形如下图，正确输出的波形是-----------------------------------------------（ A ）A. ○1B. ○2C. ○3D. ○415．在何种输⼊情况下，“与⾮”运算的结果是逻辑0。

时序逻辑和组合逻辑的详解时序逻辑和组合逻辑是数字电路设计的两种基本逻辑设计方法，它们在数字系统中起着至关重要的作用。

时序逻辑是一种依赖于时钟信号的逻辑设计方法，通过定义在时钟信号上升沿或下降沿发生的动作，来确保逻辑电路的正确性和稳定性。

而组合逻辑则是一种不依赖时钟信号的逻辑设计方法，其输出只取决于当前的输入状态，不受到时钟信号的控制。

本文将分别对时序逻辑和组合逻辑进行详细的阐释，并比较它们在数字电路设计中的应用和特点。

时序逻辑首先来看时序逻辑，它是一种将输入、输出和状态信息随时间推移而改变的逻辑系统。

时序逻辑的设计需要考虑到时钟信号的作用，时钟信号的传输速率影响了时序逻辑电路的稳定性和响应速度。

时钟信号的频率越高，电路的工作速度越快，但同时也会增加功耗和故障率。

因此，在设计时序逻辑电路时，需要充分考虑时钟频率的选择，以及如何合理地控制时钟信号的传输和同步。

时序逻辑电路通常由触发器、寄存器、计数器等组件构成，这些组件在特定的时钟信号下按照预定的顺序工作，将输入信号转换成输出信号。

时序逻辑电路的设计需要满足一定的时序约束，确保信号在特定时间内的传输和处理。

时序约束包括激发时序、保持时序和时序延迟等，这些约束在设计时序逻辑电路时至关重要，一旦违反可能导致电路不能正常工作或产生故障。

时序逻辑的一个重要应用是时序控制电路，它在数字系统中起着至关重要的作用。

时序控制电路通过时序逻辑实现对数据传输、状态转换和时序控制的精确控制，保证系统的正确性和稳定性。

时序控制电路常用于时序逻辑电路的设计中，例如状态机、序列检测器、数据通路等，它们在计算机、通信、工控等领域都有广泛的应用。

时序逻辑还常用于时序信号的生成和同步，如时钟信号、复位信号、使能信号等。

时序信号的生成需要考虑电路的稳定性和同步性，确保各个部件在时钟信号的控制下协调工作。

时序信号的同步则是保证各个时序逻辑电路之间的数据传输和处理是同步的，避免数据冲突和错误。

时序逻辑电路的基本结构包括组合逻辑电路和存储单元
时序逻辑电路是一种用于实现时序控制的电路，它是由组合逻辑电路和存储单元组成的。

组合逻辑电路是一种由多个电路元件组成的电路，它可以根据输入信号的变化来控制输出信号的变化。

它可以实现复杂的逻辑功能，如逻辑运算、比较、控制等。

存储单元是一种用于存储信息的电路，它可以根据输入信号的变化来改变存储的信息，从而控制输出信号的变化。

它可以实现复杂的时序控制功能，如计数、定时、记忆等。

时序逻辑电路是由组合逻辑电路和存储单元组成的，它可以实现复杂的时序控制功能，如计数、定时、记忆等。

它可以用于实现计算机的控制系统、自动控制系统、通信系统等。

时序逻辑电路的基本结构包括组合逻辑电路和存储单元，它们可以实现复杂的时序控制功能，为计算机系统、自动控制系统和通信系统提供了可靠的控制。
