简易电子钟的设计与实现电子钟是一种普遍使用的计时设备，它便利性与实用性使其成为家庭、学校、办公室等各个场所的重要组成部分。
本文将介绍一种简易电子钟的设计和实现，希望读者在本文的指导下，能够自己动手制作一款属于自己的电子钟。
1. 硬件选购制作电子钟需要一些硬件设备，在硬件选购时，需要考虑以下因素：- 显示器件：显示器件如LED点阵和数码管是电子钟的重要组成部分，我们可以选择4位LED数码管或者128*64 OLED显示屏。
- 控制器：控制器有多种选择，我们可以使用Arduino单片机或者STM32单片机，这两个均为常用的开发板，容易上手，支持多种编程语言。
- 时间模块：时间模块用于获取当前时间，我们可以选择DS1302时钟模块或者DS3231高精度时钟模块。
- 其他器件：红外遥控模块，蜂鸣器等辅助器件，可以根据需要选择。
2. 硬件连接在确定所需器件后，首先需要对这些器件进行连接，连接方式如下：- 数码管：数码管有四根引脚，分别代表数码管的4位数码，分别对应数字0~9，连接数码管需要了解其引脚定义，我们可以根据不同原理图实现引脚连接。
- 控制器：控制器和显示器连接，通过控制器的输入输出端口和显示器的输入输出端口相连。
- 时间模块：时间模块通过IIC通讯协议与控制器相连。
- 其他器件：按照器件对应原理图进行连接。
3. 程序设计电子钟的最重要的部分是程序设计，通过编写程序，实现获取时间并在数码管或者显示屏上显示当前时间的功能。
电子钟的程序设计分为两个部分：硬件驱动和逻辑控制。
硬件驱动：硬件驱动是基础部分，用于控制指定端口的输入输出和基本的口蹦，例如我们需要实现时间的获取和进行控制，我们需要实现对时间模块进行操作的函数，例如读取时间，设置时间等功能。
逻辑控制：逻辑控制是电子钟的核心部分，它把硬件驱动和显示控制进行了结合，实现了时间的获取和显示。
逻辑控制程序主要包括以下几个部分：- 时间获取：获取时间模块的信息。
电子线路课程设计——数字时钟的设计与制作一、设计目标1.通过这次课程设计，进一步熟悉和掌握数电和模电知识，掌握multisim仿真软件的使用。
2.学习数字时钟的硬件设计原理，熟练各种电路应用。
3.培养独立分析问题和解决问题的能力和创新思维。
二、设计功能要求（1）时的技术要求为“24翻1”，分和秒的要求为60进制进位（2）准确计时，以数字形式显示时，分，秒的时间（3）具有校时功能，可以分别对时及分进行单独校对，能校正到标准时间（4）拓展功能：整点报时三、数字钟电路系统工作原理1.数字钟的构成石英晶振为主要部件的振荡器、分频器、计数器、校时电路、数码显示、整点报时电路。
数字钟实际上是一个对标准频率（1HZ)进行计数的计数电路。
由于计数的起始时间不可能与标准时间一致，故需要在电路上加一个校时电路。
同时标准的1ＨＺ时间信号必须做到准确稳定。
通常使用石英晶体振荡器电路构成数字钟。
2.电路设计框图如下由图可见：本数字钟电路主要由振荡器，分频器，校时电路，时分秒计数器，译码显示器及整点报时电路构成。
３、工作原理①振荡电路：由石英振荡器产生的32768HZ高频脉冲信号作为数字钟的时间基准。
石英晶体振荡器的特点是振荡频率准确、电路结构简单，易调整。
用反相器和石英晶体构成振荡电路如下图。
利用两非门Ｇ１和Ｇ２自我反馈，使他们工作在现行状态，然后利用石英晶体ＪＵ来控制震荡频率，同时用电容Ｃ１来作为两个非门之间的耦合。
两个非门输入和输出之间并联的电阻Ｒ１和Ｒ２作为负反馈元件，由于反馈作用很小，可以近似认为非门的输出输入压降相等，电容Ｃ２是为了防止寄生振荡。
电路图如下：仿真图如下：②分频电路：分频器的功能主要有产生标准秒脉冲信号和提供功能扩展电路所需的信号。
（共经过１５级２分频集成电路）我们实验用的是CD4060、74LS74,其中CD4060是14级分频器，将石英晶振的高频变为二分频，74LS74是D触发器，可以用作二分频。
设计制作简易数字钟一、设计要求1、设计一振荡源，用于产生1Hz的脉冲信号；2、能完成从00时00分00秒到23时59分59秒走时，并实时显示时、分、秒；3、具有手动校时、校分、校秒功能。
发挥部分：具有正点报时功能。
要求在59分58秒开始报时，持续5秒钟。
二、总体设计方案1、方案选择数字钟实际上是由一个对标准频率（1HZ）进行计数的计数电路为主要部分构成的。
由于计数的起始时间不可能与标准时间（如北京时间）一致，故需要在电路上加一个校时电路，同时标准的1HZ 时间信号必须做到准确稳定。
通常使用石英晶体振荡器电路来构成数字钟的标准时间基准信号。
数字钟的组成框图如下图所示。
数字钟计时周期是24，因此必须设置24 计数器，秒、分、时由七段数码管显示。
为使数字钟走时与标准时间一致，校时电路是必不可少的。
设计中采用状态机控制校时，通过切换开关用秒脉冲或手动按键产生脉冲先后对“时” “分” “秒”计数器进行校时操作。
2、数字钟的构成（1）数字钟的构成：振荡器、分频器、计数器、译码器、ＬＥＤ数码管显示器等几部分。
附加功能的实现还需采用T’触发器及与门和或门及蜂鸣器组成报时电路。
（2）数字钟的时、分、秒实际上就是由一个24 进制计数器（00-23），两个60 进制计数器（00-59）级联构成。
设计数字钟实际上就是计数器的级联。
（3）芯片选型：由于24进制、60进制计数器均由集成计数器级联构成，且都包含有基本的十进制计数器，从设计简便考虑，芯片选择十进制计数器74LS390。
3、元器件列表：型号74LS00、74LS04、74LS08、74LS21、74LS32、74LS47、74LS74、74LS86、74LS390、CD4068、CD4060、CD4511。
晶体管8050、510欧姆电阻、LED、轻触开关、自锁开关、蜂鸣器、10p电容、晶振32768、10M电阻。
三、系统工作原理1、主计数部分原理图图1主计数部分原理图如图所示，用两个十进制计数器74LS390组成60进制计数器和24进制计数器，分别用于对分、秒和时的计数。
简易电子时钟设计报告1. 引言电子时钟是一种用数字形式显示时间的时钟，广泛应用于日常生活中。
本文将介绍一种简易的电子时钟设计方案，包括硬件设计和软件实现。
该电子时钟采用数字LED显示屏，并通过开发板上的微控制器控制时间的显示。
2. 硬件设计2.1 硬件组成该电子时钟的主要硬件组成包括：- 数字LED显示屏：用于显示时钟的小时和分钟数。
该显示屏采用共阳极的数码管，每个数字有7个段可以点亮。
- 微控制器：使用STM32F103C8T6微控制器，具备足够的输入输出和处理能力。
- 调节按钮：用于调节时钟的小时和分钟数。
2.2 电路设计数字LED显示屏的每个段通过一个继电器和一个可控硅管来控制。
继电器通过微控制器的输出口来控制，可控硅管则通过脉宽调制（PWM）来控制。
微控制器通过GPIO口读取调节按钮的状态，根据按钮的操作来调整时钟的小时和分钟数。
同时，微控制器通过定时器中断来实现时钟的运行和显示。
电路设计如下图所示：3. 软件实现3.1 开发环境本设计使用Keil MDK开发环境进行软件的编写和调试。
Keil MDK 是一款常用的嵌入式开发工具，提供了强大的代码编辑、编译和仿真功能。
3.2 时钟控制软件中定义了一个结构体`Time`，包含了小时数和分钟数的变量。
通过定时器中断，每隔一秒钟将时钟的秒数加一，并根据秒数的变化更新时钟的小时和分钟数。
具体实现如下：cstruct Time {int hour;int minute;int second;void TIM2_IRQHandler(void) {if (TIM_GetITStatus(TIM2, TIM_IT_Update) != RESET) { TIM_ClearITPendingBit(TIM2, TIM_IT_Update); time.second++;if (time.second >= 60) {time.second = 0;time.minute++;}if (time.minute >= 60) {time.minute = 0;time.hour++;}if (time.hour >= 24) {time.hour = 0;}}3.3 数字显示根据时钟的小时和分钟数，将数字转换成BCD码，然后通过GPIO 口控制数字LED显示屏的每个段点亮或熄灭。
简单电子时钟课程设计一、课程目标知识目标：1. 学生能够理解电子时钟的基本原理，掌握电子时钟的主要组成部分及其功能。
2. 学生能够掌握电子时钟显示时间的基本方法，包括时、分、秒的表示和转换。
3. 学生能够了解电子时钟的简易电路图，并认识常见电子元件。
技能目标：1. 学生能够运用所学知识，设计并搭建一个简易的电子时钟。
2. 学生能够通过实际操作，调试和优化电子时钟的运行效果。
3. 学生能够运用电子时钟知识解决实际问题，提高创新能力和动手能力。
情感态度价值观目标：1. 学生培养对电子技术的兴趣，激发学习热情，树立科学探究精神。
2. 学生在合作探究中，培养团队协作能力和沟通能力，增强集体荣誉感。
3. 学生通过学习电子时钟的制作，认识到科技对生活的影响，培养环保意识和节能意识。
课程性质：本课程为实践性课程，结合理论知识与实际操作，注重培养学生的动手能力和创新能力。
学生特点：六年级学生具备一定的认知能力和动手能力，对新奇事物充满好奇心，善于合作探究。
教学要求：教师需引导学生掌握电子时钟的基本原理和制作方法，注重培养学生的实践能力和团队协作能力，提高学生的科学素养。
在教学过程中，将课程目标分解为具体的学习成果，便于教学设计和评估。
二、教学内容本章节教学内容依据课程目标，结合课本《信息技术》六年级下册第四章“走进电子世界”内容进行组织。
1. 电子时钟原理：介绍电子时钟的基本工作原理，包括晶振振荡器、分频器、计数器、显示电路等组成部分。
2. 电子元件认知：学习常见电子元件，如电阻、电容、二极管、三极管等，并了解其在电子时钟中的作用。
3. 制作简易电子时钟：详细讲解电子时钟的制作步骤，包括电路图的绘制、元件的选取、焊接和调试。
4. 时间的表示与转换：学习电子时钟中时、分、秒的表示方法，以及它们之间的转换关系。
5. 教学大纲安排：- 第一节课：电子时钟原理及电子元件认知；- 第二节课：绘制简易电子时钟电路图，学习焊接技巧；- 第三节课：组装电子时钟，进行初步调试；- 第四节课：优化电子时钟，学习时间表示与转换。

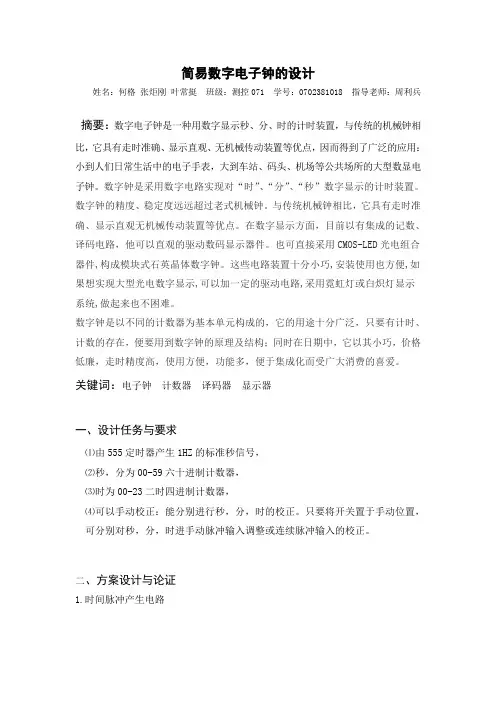

简易数字电子钟的设计姓名：何格张炬刚叶常挺班级：测控071 学号：0702381018 指导老师：周利兵摘要：数字电子钟是一种用数字显示秒、分、时的计时装置，与传统的机械钟相比，它具有走时准确、显示直观、无机械传动装置等优点，因而得到了广泛的应用：小到人们日常生活中的电子手表，大到车站、码头、机场等公共场所的大型数显电子钟。
数字钟是采用数字电路实现对“时”、“分”、“秒”数字显示的计时装置。
数字钟的精度、稳定度远远超过老式机械钟。
与传统机械钟相比，它具有走时准确、显示直观无机械传动装置等优点。
在数字显示方面，目前以有集成的记数、译码电路，他可以直观的驱动数码显示器件。
也可直接采用CMOS-LED光电组合器件,构成模块式石英晶体数字钟。
这些电路装置十分小巧,安装使用也方便,如果想实现大型光电数字显示,可以加一定的驱动电路,采用霓虹灯或白炽灯显示系统,做起来也不困难。
数字钟是以不同的计数器为基本单元构成的，它的用途十分广泛，只要有计时、计数的存在，便要用到数字钟的原理及结构；同时在日期中，它以其小巧，价格低廉，走时精度高，使用方便，功能多，便于集成化而受广大消费的喜爱。
关键词：电子钟计数器译码器显示器一、设计任务与要求⑴由555定时器产生1HZ的标准秒信号，⑵秒，分为00-59六十进制计数器，⑶时为00-23二时四进制计数器，⑷可以手动校正：能分别进行秒，分，时的校正。
只要将开关置于手动位置，可分别对秒，分，时进手动脉冲输入调整或连续脉冲输入的校正。
二、方案设计与论证1.时间脉冲产生电路方案一： 由集成逻辑门与RC 组成的时钟源振荡器或由集成电路定时器555与RC 组成的多谐振荡器作为时间标准信号源。
方案二： 振荡器是数字钟的核心。
振荡器的稳定度及频率的精确度决定了数字钟计时的准确程度，通常选用石英晶体构成振荡器电路。
石英晶体振荡器的作用是产生时间标准信号。
因此，一般采用石英晶体振荡器经过分频得到这一时间脉冲信号。
简易电子钟设计范文电子钟是一种通过电子技术实现时间显示的设备。
它通常由一个数字显示屏，一个控制电路和一个电源组成。
其主要功能是显示小时、分钟和秒钟等时间信息，可以准确地显示时间，并可以根据需要设置闹铃功能。
设计一款简易电子钟可以使用Arduino等开发板或单片机来实现。
首先，我们需要选择一块合适的数字显示屏。
常见的数字显示屏有数码管和液晶显示屏两种类型，它们的显示原理和控制方式有所不同。
如果选择数码管作为显示屏，可以考虑使用常见的7段数码管，它由八个LED灯组成，可以显示0-9的数字以及一些字母和特殊符号。
数码管的控制方式是通过控制每个LED灯的亮灭来实现显示，可以使用数字输出口来控制。
Arduino的数字输出口可以输出高电平（5V）和低电平（0V），通过控制输出口的电平，就能够控制数码管的亮灭。
如果选择液晶显示屏作为显示器，可以选择字符型液晶显示屏或者图形型液晶显示屏。
字符型液晶显示屏通常可以显示一些字符或者数字，它的控制方式是通过并行或者串行接口来控制，可以使用开发板的GPIO口来实现。
图形型液晶显示屏可以显示更多的信息，它的控制方式是通过SPI接口或者I2C接口来控制，这需要相应的驱动库或者芯片来实现。
无论选择数码管还是液晶显示屏，我们都需要编写程序来控制显示。
程序的核心是一个循环，其中使用时钟模块来获取当前的时间，并使用相应的控制方式将时间信息显示在显示屏上。
如果需要设置闹铃功能，可以在循环中判断当前时间和设置的时间是否相等，如果相等则触发闹铃。
设计一个简易电子钟的完整步骤如下：1. 选择适合的开发板或者单片机，例如Arduino。
2.选择合适的显示屏，例如7段数码管或者液晶显示屏。
3.连接显示屏到开发板，根据显示屏的类型选择合适的引脚连接方式。
4.编写代码来控制显示屏显示时间信息。
5.添加时钟模块，用来获取当前的时间信息。
6.根据需要添加闹铃功能。
7.测试电子钟的功能和性能，不断优化改进。
课程设计数字电子时钟设计一、课程目标知识目标：1. 学生能理解数字电子时钟的基本原理，掌握时钟的各个组件及其功能。
2. 学生能掌握数字电子时钟设计中涉及的二进制、十六进制等基础知识。
3. 学生了解数字电子时钟设计中常用的集成电路及其应用。
技能目标：1. 学生能够运用所学知识，设计并搭建一个简单的数字电子时钟电路。
2. 学生能够通过编程实现对数字电子时钟的显示控制，具备初步的编程能力。
3. 学生能够运用所学知识解决数字电子时钟设计过程中遇到的问题。
情感态度价值观目标：1. 学生对数字电子技术产生兴趣，培养探究精神和创新意识。
2. 学生在团队合作中学会沟通与协作，培养团队精神和责任感。
3. 学生认识到数字电子技术在实际应用中的重要性，提高学习的积极性和主动性。
课程性质：本课程为实践性较强的课程，结合理论知识与动手实践，培养学生的实际操作能力。
学生特点：学生具备一定的电子电路基础，对数字电子技术有一定了解，但编程能力较弱。
教学要求：教师需结合学生特点，采用讲解、演示、实践相结合的教学方法，引导学生主动参与，提高学生的动手实践能力和创新能力。
在教学过程中，注重培养学生的团队合作意识和解决问题的能力。
通过本课程的学习，使学生能够将所学知识应用于实际项目中，提高综合运用知识的能力。
二、教学内容1. 数字电子时钟原理：介绍时钟的基本工作原理，包括振荡器、分频器、计数器、显示器等组成部分及其功能。
相关教材章节：第二章第二节“数字电子时钟的基本原理”2. 数字电子技术基础：回顾二进制、十六进制等基础知识，为数字电子时钟设计打下基础。
相关教材章节：第一章“数字电子技术基础”3. 集成电路与应用：学习数字电子时钟设计中常用的集成电路，如555定时器、CD4510计数器等。
相关教材章节：第三章“集成电路与应用”4. 数字电子时钟设计：讲解如何设计并搭建数字电子时钟电路，包括电路图的绘制、元器件的选择等。
相关教材章节：第四章“数字电子时钟的设计与制作”5. 编程控制：学习如何通过编程实现对数字电子时钟的显示控制，介绍简单的编程知识和技巧。
