数字电子钟设计说明..

[数电课程设计数字电子时钟的实现] 电子时钟课程设计课程设计报告设计题目：数字电子时钟的设计与实现班级：学号：姓名：指导教师：设计时间：摘要钟表的数字化给人们生产生活带来了极大的方便，大大的扩展了原先钟表的报时。

诸如，定时报警、按时自动打铃、时间程序自动控制等，这些，都是以钟表数字化为基础的。

功能数字钟是一种用数字电路实现时、分、秒、计时的装置，与机械时钟相比具有更高的准确性和直观性，且无机械装置，具有更长的使用寿命，因此得到了广泛的使用。

从原理上讲，数字钟是一种典型的数字电路，其中包括了组合逻辑电路和时序电路。

因此，此次设计与制作数字钟就是为了了解数字钟的原理，从而学会制作数字钟，而且通过数字钟的制作进一步的了解各种在制作中用到的中小规模集成电路的作用及使用方法。

通过此次课程设计可以进一步学习与各种组合逻辑电路与时序电路的原理与使用方法。

通过仿真过程也进一步学会了Multisim7的使用方法与注意事项。

本次所要设计的数字电子表可以满足使用者的一些特殊要求，输出方式灵活，如可以随意设置时、分、秒的输出，定点报时。

由于集成电路技术的发展，，使数字电子钟具有体积小、耗电省、计时准确、性能稳定、维护方便等优点。

关键词：数字钟，组合逻辑电路，时序电路，集成电路目录摘要 (1)第1章概述············································3第2章课程设计任务及要求·······························42.1设计任务············································42.2设计要求············································4第3章系统设计··········································63.1方案论证············································63.2系统设计············································63.2.1结构框图及说明·································63.2.2系统原理图及工作原理···························73.3单元电路设计········································83.3.1单元电路工作原理·······························83.3.2元件参数选择···································14第4章软件仿真·········································154.1仿真电路图··········································154.2仿真过程············································164.3仿真结果············································16第5章安装调试··········································175.1安装调试过程········································175.2故障分析············································17第6章结论···············································18第7章使用仪器设备清单··································19参考文献·················································19收获、体会和建议·········································20第1章概述数字集成电路的出现和飞速发展，以及石英晶体振荡器的广泛应用，使得数字钟的精度稳定度远远超过了老式的机械表，用数字电路实现对“时”、“分”、“秒”数字显示的数字钟在数字显示方面，目前已有集成的计数、译码电路，它可以直接驱动数码显示器件，也可以直接采用才COMS--LED光电组合器件，构成模块式石英晶体数字钟。

电子行业数字电子钟设计说明书1. 引言本文档旨在提供对数字电子钟的设计说明，为电子行业相关从业人员提供详细的设计方案和操作指南。

2. 设计目标数字电子钟的设计目标是提供准确、可靠且易于使用的时间显示功能。

具体需求如下：•数字显示：要求使用7段数码管显示小时和分钟。

•时间设置：用户能够通过按钮设置当前时间。

•时钟功能：能够准确地显示当前时间，并根据实时时钟模块同步时间。

•日期功能：可选功能，能够显示当前日期。

3. 硬件设计3.1 时钟模块选择在数字电子钟中，时钟模块是关键组件之一，它负责获取和维护时间信息。

常用的时钟模块有DS1302和DS3231等，我们可以根据实际需求选择适合的模块。

3.2 数码管显示数字电子钟需要使用7段数码管进行时间的显示。

这里可以选择常用的共阴极数码管或共阳极数码管，根据实际需求选择合适的型号和数量。

3.3 按钮输入为了方便用户设置时间，我们需要使用按钮来接收用户的输入。

通常使用矩阵按键或者触摸开关作为输入设备，以提供更好的用户体验。

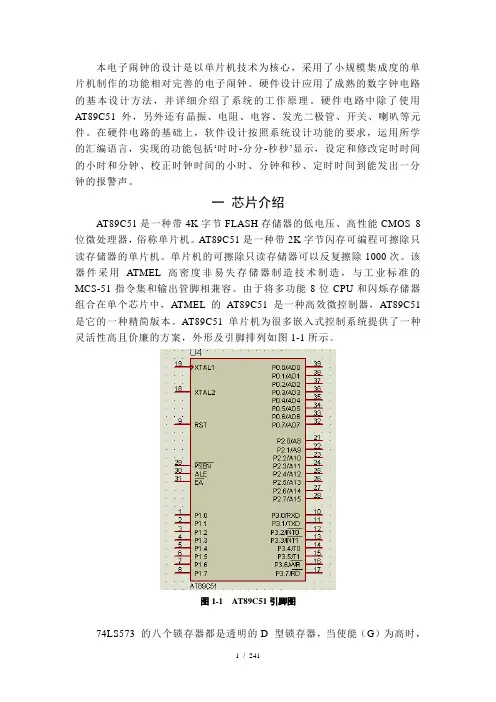

3.4 控制电路数字电子钟的控制电路主要负责控制数码管显示、时钟模块的读取和按钮输入的响应。

可以选择单片机或者专用集成电路来实现控制功能。

4. 软件设计4.1 主控程序结构数字电子钟的软件设计主要包括主控程序的编写和时钟模块的驱动程序。

主控程序的结构如下：int mn(){// 初始化时钟模块InitClock();// 初始化按钮输入InitButton();while(1){// 读取当前时间ReadTime();// 检测按钮输入，根据用户的设置对时间进行调整CheckButton();// 更新数码管显示UpdateDisplay();}}4.2 时钟模块驱动程序时钟模块驱动程序负责与时钟模块进行通信，读取和更新时间信息。

根据所选择的时钟模块，编写相应的驱动程序，确保正确读取和设置时间。

4.3 按钮输入处理按钮输入处理程序负责检测按钮输入，并根据用户的操作进行相应的时间调整。

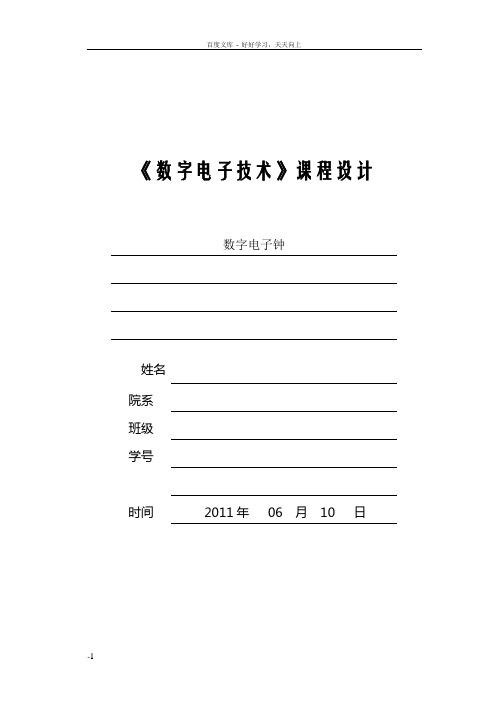

《数字电子技术》课程设计数字电子钟姓名院系班级学号时间2011年06 月10 日目录摘要 IINTRODUCTION (II)1数字电子钟设计方案 (1)1.1设计思想 (1)1.2简单数字电子钟的模块划分 (1)1.3设计要求 (1)2系统设计 (2)2.1设计总图 (2)2.2分秒功能60进制计数器 (3)2.3时功能 24进制计数器 (3)2.4校时电路 (4)2.5译码显示电路 (5)3仿真 (6)3.1仿真图 (6)3.2仿真过程 (7)3.3仿真结果 (8)4结论 (8)参考文献 (10)摘要数字电子钟是一种用数字显示秒﹑分﹑时的记时装置，与机械钟相比，具有走时准确﹑直观等优点，所以得到了广泛的应用。

数字电子钟在生活中很常见，例如家里的电子钟，各车站里面的电子钟等。

本课程设计要用通过简单的逻辑芯片实现数字电子钟。

用74LS160(10进制同步计数器)和各种与或非电路等连接成60和24进制的计数器,再通过七段数码管显示，构成了简单数字电子钟，并且实现电子钟的功能。

关键词：数字电子钟；74LS160十进制同步计数器；七段数码显示管INTRODUCTIONDigital electric clock is a kind of digital display second, points, the timing device, and when ZhongXiang machinery, with accurate than walking, intuitive and other advantages, so a wide range of applications, in the life is very common, such as the electric clock at every station at home, the inside of the electric clock, etc.The course is designed to use through the simple logic chip implemented digital electric clock. In 74 LS160 (10 into the synchronous counter) and various and or the circuit connected into 60 and 24 into the system, and then through the seven counter for digital pipe display, constitute the simple digital electric clock, and to realize the function of the electric clock.KEYWORDS: Digital electric clock; 74 LS160 decimal synchronous counter; These seven XianShiGuan digital数字电子钟1数字电子钟设计方案1.1设计思想要想构成数字电子钟，首先要有一个信号源，信号通过计数电路再经过显示电路显示出来。

四川机电职业技术学院数字电子课程设计说明书题目:数字电子钟院系名称：电子电气工程系专业班级：09电气6班学生姓名：姚瑶学号：0907041114指导教师：刘惠兰、刘廷敏、徐贵仁教师职称：2010年12月15日摘要数字电子钟是采用数字电路实现对“时”、“分”、“秒”数字显示的设计装置。

由于数字集成电路的发展和石英晶体振荡器的广泛应用，使得数字钟的精度、稳定度远远超过了老式机械钟表。

在数字显示方面，目前还可以直接采用CMOS-LED 光电组合器件，构成模块式石英晶体数字钟。

为了帮助同学们了解数字钟的组成，运用已学过的数字电路基本知识，掌握设计简单数字系统的方法，本课题介绍数字钟的设计制作方法。

关键词：数字集成电路计数器七段数码显示校时电路1设计题目数字电子钟A 纸，页边距为2.5cm数字电子钟是采用数字电路实现对“时”、“分”、“秒”数字显示的设计装置。

由于数字集成电路的发展和石英晶体振荡器的广泛应用，使得数字钟的精度、稳定度远远超过了老式机械钟表。

在数字显示方面，目前还可以直接采用CMOS-LED 光电组合器件，构成模块式石英晶体数字钟。

为了帮助同学们了解数字钟的组成，运用已学过的数字电路基本知识，掌握设计简单数字系统的方法，本课题介绍数字钟的设计制作方法。

1.1数字钟的组成和工作原理一个简单的数字钟，主要由六部分组成。

整机电路方框图如图1-1所示。

图1-1数字钟整机方框图（宋体，5号）1.1.1石英晶体振荡器模块振荡器主要用来产生时间标准信号。

因为数字钟的精度，主要取决于时间标准信号的频率及其稳定度，所以要产生稳定的时标信号，一般是采用石英晶体多谐振荡器，从数字钟的精度考虑，晶振频率愈高，钏表的计时准确度就愈高。

但这会使振荡器的耗电量增大，分频器的级数也要增多。

所以在确定频率时应考虑两方面的因素，然后再选定石英晶体的型号。

图1-2晶体振荡器之一100kΩ1.1.2分频器模块因为振荡器产生的时标信号频率很高，要使它变成能用来计时的“秒”信号，需要一定级数的分频电路。

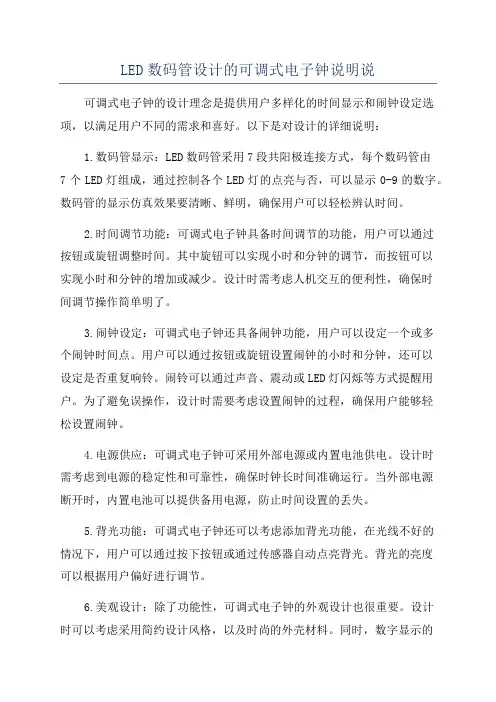

LED数码管设计的可调式电子钟说明说可调式电子钟的设计理念是提供用户多样化的时间显示和闹钟设定选项，以满足用户不同的需求和喜好。

以下是对设计的详细说明：1.数码管显示：LED数码管采用7段共阳极连接方式，每个数码管由7个LED灯组成，通过控制各个LED灯的点亮与否，可以显示0-9的数字。

数码管的显示仿真效果要清晰、鲜明，确保用户可以轻松辨认时间。

2.时间调节功能：可调式电子钟具备时间调节的功能，用户可以通过按钮或旋钮调整时间。

其中旋钮可以实现小时和分钟的调节，而按钮可以实现小时和分钟的增加或减少。

设计时需考虑人机交互的便利性，确保时间调节操作简单明了。

3.闹钟设定：可调式电子钟还具备闹钟功能，用户可以设定一个或多个闹钟时间点。

用户可以通过按钮或旋钮设置闹钟的小时和分钟，还可以设定是否重复响铃。

闹铃可以通过声音、震动或LED灯闪烁等方式提醒用户。

为了避免误操作，设计时需要考虑设置闹钟的过程，确保用户能够轻松设置闹钟。

4.电源供应：可调式电子钟可采用外部电源或内置电池供电。

设计时需考虑到电源的稳定性和可靠性，确保时钟长时间准确运行。

当外部电源断开时，内置电池可以提供备用电源，防止时间设置的丢失。

5.背光功能：可调式电子钟还可以考虑添加背光功能，在光线不好的情况下，用户可以通过按下按钮或通过传感器自动点亮背光。

背光的亮度可以根据用户偏好进行调节。

6.美观设计：除了功能性，可调式电子钟的外观设计也很重要。

设计时可以考虑采用简约设计风格，以及时尚的外壳材料。

同时，数字显示的对齐和间距，以及按钮和旋钮的位置、大小都需要细致推敲，确保整体外观美观大方。

总之，可调式电子钟的设计需要满足用户对时间显示和闹钟功能的需求。

通过合理的控制功能，人性化的设计以及简洁好看的外观，可为用户提供一台方便、易用的电子钟。

数字电子钟逻辑电路设计一、简述数字电子钟是一种用数字显示秒、分、时、日的计时装置,与传统的机械钟相比,它具有走时准确,显示直观、无机械传动装置等优点,因而得到了广泛的应用;小到人们日常生活中的电子手表,大到车站、码头、机场等公共场所的大型数显电子钟;数字电子钟的电路组成方框图如图所示;图数字电子钟框图由图可见,数字电子钟由以下几部分组成：石英晶体振荡器和分频器组成的秒脉冲发生器；校时电路；六十进制秒、分计数器,二十四进制或十二进制计时计数器；秒、分、时的译码显示部分等;二、设计任务和要求用中、小规模集成电路设计一台能显示日、时、分、秒的数字电子钟,要求如下：1.由晶振电路产生1Hz标准秒信号;2.秒、分为00～59六十进制计数器;3. 时为00～23二十四进制计数器;4. 周显示从1～日为七进制计数器;5. 可手动校时：能分别进行秒、分、时、日的校时;只要将开关置于手动位置,可分别对秒、分、时、日进行手动脉冲输入调整或连续脉冲输入的校正;6. 整点报时;整点报时电路要求在每个整点前呜叫五次低音500Hz,整点时再呜叫一次高音1000Hz;三、可选用器材1. 通用实验底板2. 直流稳压电源3. 集成电路：CD4060、74LS74、74LS161、74LS248及门电路4. 晶振：32768 Hz5. 电容：100μF/16V 、22pF 、3～22pF 之间6. 电阻：200Ω、10K Ω、22M Ω7. 电位器：Ω或Ω8. 数显：共阴显示器LC5011-119. 开关：单次按键10. 三极管：805011. 喇叭：1 W /4,8Ω四、设计方案提示根据设计任务和要求,对照数字电子钟的框图,可以分以下几部分进行模块化设计;1. 秒脉冲发生器脉冲发生器是数字钟的核心部分,它的精度和稳定度决定了数字钟的质量,通常用晶体振荡器发出的脉冲经过整形、分频获得1Hz 的秒脉冲;如晶振为32768 Hz,通过15次二分频后可获得1Hz 的脉冲输出,电路图如图所示;74LS741Hz图 秒脉冲发生器2. 计数译码显示秒、分、时、日分别为60、60、24、7进制计数器、秒、分均为60进制,即显示00～59,它们的个位为十进制,十位为六进制;时为二十四进制计数器,显示为00～23,个位仍为十进制,而十位为三进制,但当十进位计到2,而个位计到4时清零,就为二十四进制了;周为七进制数,按人们一般的概念一周的显示日期“日、1、2、3、4、5、6”,所以我们设计这个七进制计数器,应根据译码显示器的状态表来进行,如表所示;按表状态表不难设计出“日”计数器的电路日用数字8代替;所有计数器的译码显示均采用BCD—七段译码器,显示器采用共阴或共阳的显示器;表状态表3.校时电路在刚刚开机接通电源时,由于日、时、分、秒为任意值,所以,需要进行调整;置开关在手动位置,分别对时、分、秒、日进行单独计数,计数脉冲由单次脉冲或连续脉冲输入;4.整点报时电路当时计数器在每次计到整点前六秒时,需要报时,这可用译码电路来解决;即当分为59时,则秒在计数计到54时,输出一延时高电平去打开低音与门,使报时声按500Hz频率呜叫5声,直至秒计数器计到58时,结束这高电平脉冲；当秒计数到59时,则去驱动高音1KHz频率输出而鸣叫1声;五、参考电路数字电子钟逻辑电路参考图如图所示;图数字电子钟逻辑电路参考图六、参考电路简要说明1. 秒脉冲电路由晶振32768Hz经14分频器分频为2Hz,再经一次分频,即得1Hz标准秒脉冲,供时钟计数器用;2. 单次脉冲、连续脉冲这主要是供手动校时用;若开关K1打在单次端,要调整日、时、分、秒即可按单次脉冲进行校正;如K1在单次,K2在手动,则此时按动单次脉冲键,使周计数器从星期1到星期日计数;若开关K1处于连续端,则校正时,不需要按动单次脉冲,即可进行校正;单次、连续脉冲均由门电路构成;3. 秒、分、时、日计数器这一部分电路均使用中规模集成电路74LS161实现秒、分、时的计数,其中秒、分为六十进制,时为二十四进制;从图3中可以发现秒、分两组计数器完全相同;当计数到59时,再来一个脉冲变成00,然后再重新开始计数;图中利用“异步清零”反馈到/CR端,而实现个位十进制,十位六进制的功能;时计数器为二十四进制,当开始计数时,个位按十进制计数,当计到23时,这时再来一个脉冲,应该回到“零”;所以,这里必须使个位既能完成十进制计数,又能在高低位满足“23”这一数字后,时计数器清零,图中采用了十位的“2”和个位的“4”相与非后再清零;对于日计数器电路,它是由四个D触发器组成的也可以用JK触发器,其逻辑功能满足了表1,即当计数器计到6后,再来一个脉冲,用7的瞬态将Q4、Q3、Q2、Q1置数,即为“1000”,从而显示“日”8;4．译码、显示译码、显示很简单,采用共阴极LED数码管LC5011-11和译码器74LS248,当然也可用共阳数码管和译码器;5.整点报时当计数到整点的前6秒钟,此时应该准备报时;图3中,当分计到59分时,将分触发器QH置1,而等到秒计数到54秒时,将秒触发器QL置1,然后通过QL与QH相与后再和1s标准秒信号相与而去控制低音喇叭呜叫,直至59秒时,产生一个复位信号,使QL清0,停止低音呜叫,同时59秒信号的反相又和QH相与后去控制高音喇叭呜叫;当计到分、秒从59：59—00：00时,呜叫结束,完成整点报时;6.呜叫电路呜叫电路由高、低两种频率通过或门去驱动一个三极管,带动喇叭呜叫;1KHz和500Hz从晶振分频器近似获得;如图中CD4060分频器的输出端Q5和Q6;Q5输出频率为1024Hz,Q6输出频率为512Hz;。
