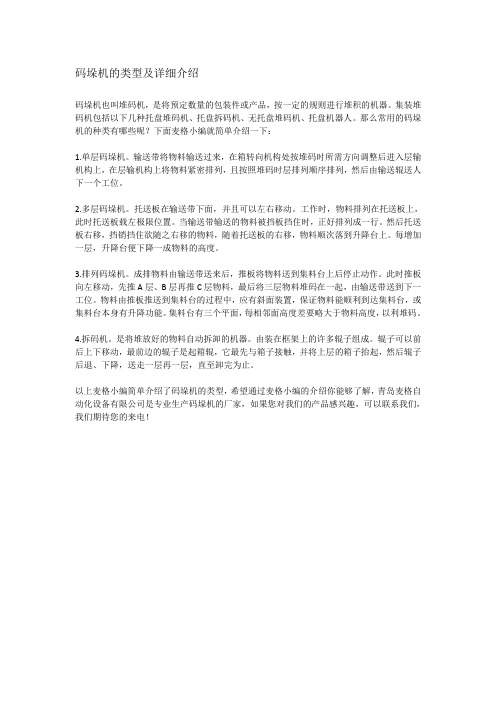

码垛机的类型及详细介绍码垛机也叫堆码机，是将预定数量的包装件或产品，按一定的规则进行堆积的机器。
集装堆码机包括以下几种托盘堆码机、托盘拆码机、无托盘堆码机、托盘机器人。
那么常用的码垛机的种类有哪些呢？下面麦格小编就简单介绍一下：1.单层码垛机。
输送带将物料输送过来，在箱转向机构处按堆码时所需方向调整后进入层输机构上，在层输机构上将物料紧密排列，且按照堆码时层排列顺序排列，然后由输送辊送人下一个工位。
2.多层码垛机。
托送板在输送带下面，并且可以左右移动。
工作时，物料排列在托送板上，此时托送板载左极限位置。
当输送带输送的物料被挡板挡住时，正好排列成一行。
然后托送板右移，挡销挡住欲随之右移的物料，随着托送板的右移，物料顺次落到升降台上。
每增加一层，升降台便下降一成物料的高度。
3.排列码垛机。
成排物料由输送带送来后，推板将物料送到集料台上后停止动作。
此时推板向左移动，先推A层、B层再推C层物料，最后将三层物料堆码在一起，由输送带送到下一工位。
物料由推板推送到集料台的过程中，应有斜面装置，保证物料能顺利到达集料台，或集料台本身有升降功能。
集料台有三个平面，每相邻面高度差要略大于物料高度，以利堆码。
4.拆码机。
是将堆放好的物料自动拆卸的机器。
由装在框架上的许多辊子组成。
辊子可以前后上下移动，最前边的辊子是起箱辊，它最先与箱子接触，并将上层的箱子抬起，然后辊子后退、下降，送走一层再一层，直至卸完为止。
以上麦格小编简单介绍了码垛机的类型，希望通过麦格小编的介绍你能够了解，青岛麦格自动化设备有限公司是专业生产码垛机的厂家，如果您对我们的产品感兴趣，可以联系我们，我们期待您的来电！。
纸箱码垛机基本情况及作用
纸箱码垛机是一种广泛应用于包装行业的自动化设备，用于对纸箱进行整齐、
高效、稳定的叠码堆垛。
它采用先进的机电一体化技术，能够自动完成纸箱叠码、输送、堆垛等操作，大大提高了工作效率和生产质量。
纸箱码垛机主要由输送系统、抓取装置、叠码系统和控制系统等组成。
通过输
送系统，纸箱可以自动被送到指定位置，以便进行后续的堆垛操作。
抓取装置采用机械臂或真空吸盘等技术，能够准确地抓取纸箱并定位到目标位置。
叠码系统根据设定的叠码规则，将纸箱精确地堆垛在一起，形成稳定的堆垛结构。
控制系统则负责对整个工作过程进行监控和管理，确保设备的正常运行。
纸箱码垛机的作用是提高生产效率和减少人工劳动。
传统的纸箱堆垛工作通常
依靠工人手工操作，耗时且易出错。
而纸箱码垛机能够实现自动化的纸箱叠码和堆垛，不仅大大提高了工作效率，还降低了劳动强度。
同时，由于采用了精确的控制系统，码垛的准确性和稳定性也得到了显著提升，减少了纸箱在运输和储存过程中的损坏。
纸箱码垛机广泛应用于物流、包装、仓储等行业。
在物流行业中，纸箱码垛机
能够实现整箱的自动化堆垛，提高了货物流转的效率和安全性。
在包装行业中，纸箱码垛机能够实现纸箱的自动叠码，确保产品的包装质量和稳定性。
在仓储行业中，纸箱码垛机能够实现纸箱的自动化堆垛和出库操作，提高了仓储效率和管理水平。
总之，纸箱码垛机作为一种自动化设备，具有重要的应用价值和广阔的市场前景。
它通过提高工作效率和减少人工劳动，为企业节约成本、提升竞争力提供了有力支持。
同时，它也是推动物流、包装和仓储行业发展的重要推动力。

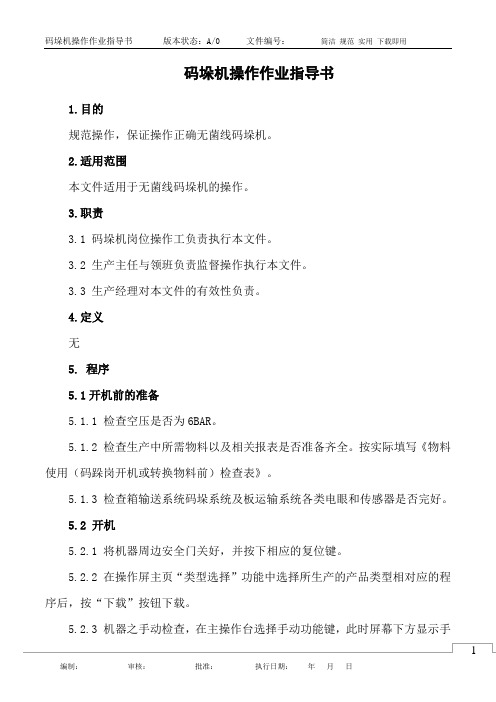

码垛机操作作业指导书1.目的规范操作，保证操作正确无菌线码垛机。
2.适用范围本文件适用于无菌线码垛机的操作。
3.职责3.1 码垛机岗位操作工负责执行本文件。
3.2 生产主任与领班负责监督操作执行本文件。
3.3 生产经理对本文件的有效性负责。
4.定义无5. 程序5.1开机前的准备5.1.1 检查空压是否为6BAR。
5.1.2 检查生产中所需物料以及相关报表是否准备齐全。
按实际填写《物料使用（码跺岗开机或转换物料前）检查表》。
5.1.3 检查箱输送系统码垛系统及板运输系统各类电眼和传感器是否完好。
5.2 开机5.2.1 将机器周边安全门关好，并按下相应的复位键。
5.2.2 在操作屏主页“类型选择”功能中选择所生产的产品类型相对应的程序后，按“下载”按钮下载。
5.2.3 机器之手动检查，在主操作台选择手动功能键，此时屏幕下方显示手动菜单。
5.2.4 在手动菜单中，分别选择机器、装料站、包装件推入。
包装件进料中的子菜单中的各项后，分别按启动键，检查行推层推装载平台主提升及定位挡板各部份运行是否正常，有无异响。
5.2.5 正常后选择触摸屏，功能菜单下的子菜单，“打开/关闭1”中将模拟运行功能、手动调用剩余包装件功能及清空机器功能分别关闭。
5.2.6 选择功能菜单下的子菜单“打开/关闭3”中将垛板进口，垛板出口功能分别打开。
5.2.7 选择功能菜单下的子菜单“打开/关闭4”中将包装件进口功能项选择打开，将形成一个垛层包装件进料停止功能项选择关闭。
5.2.8 选择功能菜单下的子菜单“打开/关闭5”中将包装辅助材料处理器功能项选择关闭。
5.2.9 在功能菜单项中选择“复位”功能，分别按下“机器”和“包装件输送带”复位按钮，直到按钮变成蓝色。
5.2.10 在主控台上按下“自动功能键”后，“启动功能键”闪烁，按下“启动功能键”后，机器自动复位，并处于自动状态下。
5.3 生产运行5.3.1 生产中密切留意机器运行状态，出现异常及时处理，确保设备高效运行。
码垛机的工作原理及流程
码垛机是一种自动化设备，主要用于将已装入容器的纸箱、塑料袋或其他包装材料按照预定的排列方式自动堆叠成垛，以便于运输和储存。
其工作原理及流程如下：
1. 工作原理：
码垛机采用变频电机、变频调速、电脑控制，输送平稳、顺畅、可靠。
先进自动控制技术、机电一体化技术、网络技术，使码垛机能够全自动运行。
电脑控制全自动运行，往复循环自动堆码达到设定要求。
2. 工作流程：
（1）物料输送：输送带将已装入容器的纸箱、塑料袋或其他包装材料输送至码垛机的工
作区域。
（2）平板上工件：码垛机的工作平板上堆放一层符合栈板要求的工件。
（3）工件定位：定位挡杆起动夹紧，确保工件在平板上的位置准确。
（4）平板复位：平板及工件向前移动直至栈板垂直面，然后复位。
（5）工件下降：各工件下降到栈板平面，栈板平面与平板底面相距10mm。
（6）栈板下降：栈板下降一个工件高度，重复上述过程，直至达到设定要求的堆码高度。
（7）堆码完成：码垛机将物料自动堆叠成垛，然后推出。
（8）叉车运输：叉车将成垛的物料运至仓库储存。
码垛机在整个工作过程中，采用PLC触摸屏控制，实现智能化操作管理，简便、易掌握。
大大减少劳动力和降低劳动强度，提高生产效率。
摘要传统的机械设备与产品，多是以机械为主，是电气、液压或气动控制的机械设备。
随着工业水平的不断发展，机械设备己逐步地由手动操作改为自动控制，设备本身也发展成为机电一体化的综合体。
可编程控制器(PLC)是以微处理器为核心，综合计算机技术、自动化技术和通信技术发展起来的一种新型工业自动控制装置。
经过30多年的发展，目前，可编程控制器已成为工业自动化领域中最重要、应用最多的控制装置，己跃居工业生产自动化四大支柱(可编程控器、数控机床、机器人、计算机辅助设计与制造)的首位。
其应用的深度和广度已成为衡量一个国家工业先进与自动化程度高低的标志。
本论文共分四章，从可编程控器(PLC)基础到整个系统的规划设计，以及PLC 控制系统的硬件、软件的开发，给出全面、详细的设计思路。
该系统的核心部分是包装码垛自动生产线的控制系统，其控制系统主要是以可编程控制器(PLC)为基础进行集成控制的。
全自动包装码垛生产线主要应用于化工、粮食、食品及医药等行业中的粉、粒、块状物料（如塑料、化肥、合成橡胶、粮食等）的全自动包装，即对包装过程中的称重、供袋、装袋、折边、封袋、倒袋整形、批号打印、检测、转位编组、码垛、托盘和垛盘的输送等作业全部实现自动化。
以PLC为基础的全自动包装码垛生产线，控制系统简单、便于维护、适应性强，自动化程度高，节约人力，可极大提高生产效率。
关键词：PLC；控制系统；包装码垛自动生产线AbstractThe traditional mechanical device and the product, many are by the machinery primarily, is electrical, the hydraulic pressure or the pneumatic control mechanical device. Along with the industry level's unceasing development, mechanical device oneself changes the automatic control gradually by the manual operation, the equipment itself also develops into the integration of machinery complex compound. Programmable controller (PLC) is take the microprocessor as a core, the comprehensive computer technology, the automated technology and the communication develop one new industry automatic control device. After more than 30 years development, at present, the programmable controller has become in the industrial automation domain to be most important, to apply most control devices, oneself leaps to the industrial production automation four big props (programmable controller, numerically-controlled machine tool, robot, computer-aided design and manufacture) the first place. Its application's depth and the breadth have become weigh a national industry to be advanced and automaticity height symbol.This thesis consists of four chapters, from the programmable logic controller (PLC) based planning and design of the entire system, and PLC control system hardware, software development, give full and detailed design ideas. The core of the system is Palletizing automatic production line control system, the control system is mainly based on programmable logic controller (PLC) as the basis for integrated control.Automatic Palletizing production line is mainly used in chemical, food, food and pharmaceutical industries in the flour, grain, bulk materials (such as plastics, fertilizers, synthetic rubber, food, etc.) of the automatic packaging, ie packaging process weight for bags, bagging, folding, envelope, plastic bags down, batch printing, testing, transfer grouping, stacking, pallets, and stack operations such as disk full automated transmission. With PLC based fully automatic palletizing packaging production line, control system is simple, easy maintenance, strong adaptability, high automation, saving manpower, can greatlyincrease productivity.Key word:PLC;Control System;Palletizing automatic production line目录第1章绪论 (1)1.1 PLC的产生和发展、优点、应用现状和发展趋势 (1)1.2 包装码垛自动生产线的发展 (4)1.3 课题主要研究容 (5)第2章包装码垛自动生产线机械系统的工作原理 (6)2.1 概述 (6)2.2 包装码珠自动生产线系统组成 (6)第3章包装码垛自动生产线PLC控制系统设计 (10)3.1 PLC的基本结构 (10)3.2 PLC的主要组成部分 (11)3.3 PLC的工作原理 (12)3.4 PLC控制系统设计 (13)第4章程序调试 (36)4.1 程序输入和编辑 (36)4.2 梯形图逻辑测试 (37)4.3 监控程序 (38)4.4 监控元件 (39)4.5 退出PLC仿真运行 (41)结论 (42)参考文献 (43)致 (44)第1章绪论可编程控制器是在计算机技术、通信技术和继电器控制技术的基础上发展起来的，最初叫做可编程逻辑控制器（Programmable Logic Controller），即PLC，现已广泛应用于工业控制的各个领域。
基于PLC的全自动包装码垛生产线控制系统设计摘要：随着全球化和市场竞争日益激烈，生产企业对提高生产效率和降低人工成本有着越来越高的需求。
本文介绍了一种，旨在援助生产企业实现自动化生产和提升生产效率。
一、引言随着科学技术的不息进步，自动化技术在生产领域中得到了广泛应用。
传统的包装码垛生产线通常依靠人工操作，存在效率低下、人工成本高等问题。
因此，开发一种基于PLC的全自动包装码垛生产线控制系统具有重要意义。
二、PLC系统概述PLC（Programmable Logic Controller）又称可编程控制器，是一种特殊的计算机，广泛应用于工业自动化控制系统中。
它包含了输入模块、输出模块、中央处理器和程序存储器等组件。
PLC可以依据程序逻辑进行运算，实现对工业生产过程的精确控制。
三、全自动包装码垛生产线控制系统设计（一）系统架构设计全自动包装码垛生产线控制系统设计包括硬件和软件两个方面。
硬件方面，系统包括传感器、执行器、PLC等设备；软件方面，系统包括PLC程序设计和人机界面设计。
（二）传感器设计为了实现全自动化控制，对于包装码垛生产线来说，需要安装多种传感器，如光电传感器、靠近传感器等。
通过这些传感器可以实现对物料的检测和定位，以便进行后续的包装和码垛操作。
（三）执行器设计包装码垛生产线中的执行器主要用于控制物料的输送、包装和码垛。
依据生产线的实际状况，可以选择气缸、马达等不同类型的执行器，并通过PLC控制其运动。
（四）PLC程序设计PLC程序设计是全自动包装码垛生产线控制系统的核心。
在设计程序时，起首需要依据生产线的实际状况确定输入和输出信号，然后编写相应的逻辑控制程序。
控制程序可以实现物料的输送、包装和码垛等功能。
（五）人机界面设计人机界面是生产线操作人员与PLC系统之间的交互通道。
通过合理设计人机界面，可以便利操作人员监控和控制整个生产线的运行状态，实现生产过程的可视化管理。
四、系统实施与试验结果为了验证全自动包装码垛生产线控制系统的可行性和有效性，我们设计了一个试验平台，并进行了一系列试验。
托盘缠绕机品牌哪家好托盘缠绕机，我们知道顾名思义就是将产品放置在托盘上面进行缠绕，这种托盘缠绕机主要是利用缠绕膜将产品进行裹包，主要包装的都是比较大型的产品，因为人工没有办法进行裹包，客户在确认要购买这种机器设备之后，应该如何选择合适的生产厂家呢？托盘缠绕机品牌哪家好？选择厂家时，我们除了要确认生产厂家是否具有专业的生产实力，生产的机器能够达到我们的使用要求，还有就是要确认机器的性能特点以及价格，还有最主要的就是该公司的售后服务问题。
青岛麦格是专业生产包装机械的厂家，我们公司生产的缠绕机种类很多，不同的机型包装的产品也是不一样的，比如托盘缠绕机一般是产品放置在托盘上面进行包装，我们在选择这款包装机械的时候，主要是要确认我们包装产品的托盘是多大的，根据托盘的大小，计算出直径，决定选择机器的大小，还有就是确认产品的包装高度，一般我们的机器的最低有效包装高度是 1.8m，如果有的产品的包装高度高于这个高度，我们青岛麦格可以设计制作，还有需要确认的就是我们的包装产品的重量，一般是要求在2吨以内。
青岛麦格作为专业的生产厂家，我们公司最热销的托盘缠绕机就是K100的机型，下面是这款机器的整体图（示例图一）：示例图一为麦格K100缠绕机我们公司生产的这款机器主要有着什么样的优势性能呢？1.该款机器展膜均匀、包装美观、并且同等条件下比“阻拉伸”型节省耗材30～50％。
尤其是安装方面，我们麦格采用的是傻瓜式的安装方式，直接固定螺丝就可以，如图二所示：示例图二为安装立柱2.光电开关，自动感测货物的高度；其中最简单的就是我们改变了模架的安装模式，现在模架安装更简便，如图三所示：示例图三为简易的模架安装3.全封闭的电器柜，避免灰尘进入，延长器件使用寿命，防护等级IP54。
4.数字化自由设置包装高度的起点和终点，实现灵活的包装方式，缠绕过程改变了行业能缠绕必须从最底端开始缠绕的劣势，使得设备可以在任意位置开始缠绕，不用必须从最底端开始缠绕，可以只缠绕货物顶部，适用于短途运输的大宗货物，大大节省客户缠绕成本；5.膜架结构采用整体焊接技术和激光定位切割加工工艺，膜架的强度和加工精度更高，膜架的稳定性更好，噪音更低；通过以上麦格小编的介绍我们能够简单了解我们青岛麦格的生产实力，我们一直为了缠绕机的发展而努力，努力改变我们的技术状况，生产设计出最先进的托盘缠绕机。
自动化码垛机参数一、产品型号1.1码垛机产品型号：全自动码垛机：AF-1.2半自动码垛机：AF-1.5二、总体参数2.1外形尺寸：全自动码垛机：长2500mm×宽2500mm×高2700mm 半自动码垛机：长2500mm×宽2500mm×高2700mm 2.2码垛机重量：全自动码垛机：2200KG半自动码垛机：1800KG2.3工作压力：0.6Mpa2.4码垛物料尺寸：最大规格：475mm×325mm×225mm最小规格：200mm×200mm×60mm2.5单件码垛数：2-3层叠垛，2-4排2.6码垛精度：±2mm2.7最大码垛高度：800mm2.8最大码垛宽度：800mm2.9最大码垛深度：400mm2.10电源要求：380V/50HZ/3Phase三、技术参数3.1最高码垛速度：全自动码垛机：20层/分半自动码垛机：7层/分3.2挤压力：0.8Mpa3.3码垛机料架容量：全自动码垛机：一次配备三片料架半自动码垛机：一次配备一片料架3.4传送架出料宽度：1850mm3.5传送架出料次数：全自动码垛机：一次出料4次半自动码垛机：一次出料2次四、尺寸参数4.1料架尺寸：全自动式码垛机：长650mm×宽550mm×高680mm半自动式码垛机：长520mm×宽460mm×高640mm 4.2传送架尺寸：长1450mm×宽950mm×高750mm4.3料架轮胎尺寸：直径350mm五、其他参数5.1码垛机驱动方式：电动。
打包机的调整方法有哪些
对于打包机来说，我们很多客户在购买之后总是会先问机器的调整问题，虽然说我们的机器在出厂之前都是进行调整好的，但是并不能保证所有的机器都是符合客户的使用，因为他们的产品的包装要求不同，因此是需要调整的，打包机使用前的调整方法今天麦格小编就简单介绍一下：
首先：打包机对打包带的硬度、厚度、倾斜度要求都很高，打包带越厚、越硬是最好用的，但那样的带子往往使用成本很高。
目前大部分用户使用的都是每卷3000米的纯料PP打包带，这种打包带米数超长、使用成本最低、也是用户购买的首选，但是用在机器上必须做调整特别是新购买的全自动打包机，都需要做怎么样的调整呢？
青岛麦格自动化包装设备售后每次交新机时所做的一些调整拿啦来和大家一起分享：
1，首先调整储带箱送带压轮的压力将其调小，因为打包带很薄在送到储带箱内时，压力过大会被挤压的更薄且变形后不易恢导致送带不畅。
2，储带量的调整，储带量的大小可根据龙门弓架的尺寸来调整，一般储带箱内的带子长度是弓架周长的1.5倍即可，（因打包带如过多，会使其长时间弯曲不易恢复，影响正常送带效果。
3，送带力的调整，送带力根据情况做适当的调整不要过大，否则会使打包带在弓架内被挤压打折，送到位即可。
4，送带时间的调整，如果龙门弓架是加大的，有必要对送带时间做出调整，适当增加送带时间以保证顺利送带到位。
以上就是麦格售后交新机时的一些调整，希望对大家有所帮助。
