教你如何检测IGBT管好坏的方法IGBT管好坏的检测方法IGBT管的好坏可用指针万用表的Rxlk挡来检测，或用数字万用表的二极管挡来测量PN结正向压降进行判断。
检测前先将IGBT管三只引脚短路放电，避免影响检测的准确度；然后用指针万用表的两枝表笔正反测G、e两极及G、c两极的电阻，对于正常的IGBT管（正常G-E两极与G-c两极间的正反向电阻均为无穷大；内含阻尼二极管的IGBT管正常时，e-C极间均有4k正向电阻），上述所测值均为无穷大；最后用指针万用表的红笔接c极，黑笔接e极，若所测值在3.5k左右，则所测管为含阻尼二极管的IGBT管，若所测值在50k左右，则所测IGBT管内不含阻尼二极管。
对于数字万用表，正常情况下，IGBT管的e-C极间正向压降约为0.5V。
内含阻尼二极管的IGBT管检测示意图如图所示，表笔连接除图中所示外，其他连接检测的读数均为无穷大。
如果测得IGBT管三个引脚间电阻均很小，则说明该管已击穿损坏；若测得IGBT管三个引脚间电阻均为无穷大，说明该管已开路损坏。
实际工作中IGBT管多为击穿损坏。
功率模块的好坏判断主要是对功率模块内的续流两极管的判断。
对于IGBT模块我们还需判断在有触发电压的情况下能否导通和关断。
逆变器IGBT模块检测：将数字万用表拨到二极管测试档，测试IGBT模块c1 e1、c2 e2之间以及栅极G与e1、e2之间正反用二极管特性，来判断IGBT模块是否完好。
以六相模块为例。
将负载侧U、V、W相的导线拆除，使用二极管测试档，红表笔接P（集电极c1），黑表笔依次测U、V、W，万用表显示数值为最大；将表笔反过来，黑表笔接P，红表笔测U、V、W，万用表显示数值为400左右。
再将红表笔接N（发射极e2），黑表笔测U、V、W，万用表显示数值为400左右；黑表笔接P，红表笔测U、V、W，万用表显示数值为最大。
各相之间的正反向特性应相同，若出现差别说明IGBT模块性能变差，应予更换。

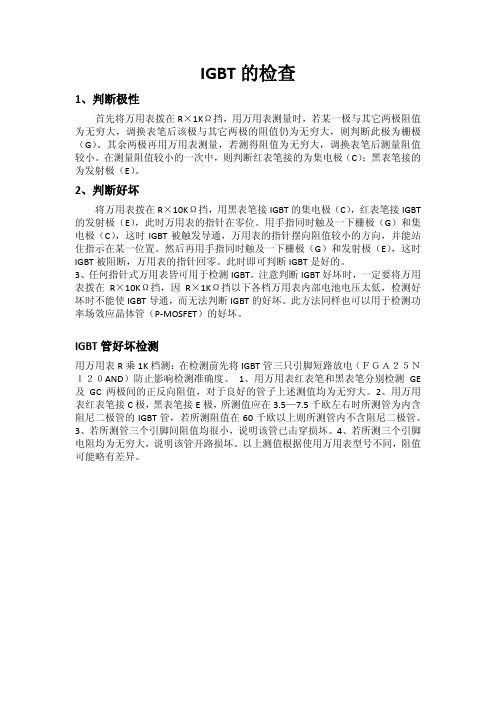

IGBT的检查1、判断极性首先将万用表拨在R×1KΩ挡，用万用表测量时，若某一极与其它两极阻值为无穷大，调换表笔后该极与其它两极的阻值仍为无穷大，则判断此极为栅极（G）。
其余两极再用万用表测量，若测得阻值为无穷大，调换表笔后测量阻值较小。
在测量阻值较小的一次中，则判断红表笔接的为集电极（C）；黑表笔接的为发射极（E）。
2、判断好坏将万用表拨在R×10KΩ挡，用黑表笔接IGBT的集电极（C），红表笔接IGBT 的发射极（E），此时万用表的指针在零位。
用手指同时触及一下栅极（G）和集电极（C），这时IGBT被触发导通，万用表的指针摆向阻值较小的方向，并能站住指示在某一位置。
然后再用手指同时触及一下栅极（G）和发射极（E），这时IGBT被阻断，万用表的指针回零。
此时即可判断IGBT是好的。
3、任何指针式万用表皆可用于检测IGBT。
注意判断IGBT好坏时，一定要将万用表拨在R×10KΩ挡，因R×1KΩ挡以下各档万用表内部电池电压太低，检测好坏时不能使IGBT导通，而无法判断IGBT的好坏。
此方法同样也可以用于检测功率场效应晶体管（P-MOSFET）的好坏。
IGBT管好坏检测用万用表R乘1K档测：在检测前先将IGBT管三只引脚短路放电（ＦＧＡ２５Ｎ１２０AND）防止影响检测准确度。
1、用万用表红表笔和黑表笔分别检测GE 及GC两极间的正反向阻值，对于良好的管子上述测值均为无穷大。
2、用万用表红表笔接C极，黑表笔接E极，所测值应在3.5—7.5千欧左右时所测管为内含阻尼二极管的IGBT管，若所测阻值在60千欧以上则所测管内不含阻尼二极管。
3、若所测管三个引脚间阻值均很小，说明该管已击穿损坏。
4、若所测三个引脚电阻均为无穷大，说明该管开路损坏。
以上测值根据使用万用表型号不同，阻值可能略有差异。
二极管的检测方法及技巧1 检测小功率晶体二极管A 判别正、负电极(a) 观察外壳上的的符号标记。
通常在二极管的外壳上标有二极管的符号，带有三角形箭头的一端为正极，另一端是负极。
(b) 观察外壳上的色点。
在点接触二极管的外壳上，通常标有极性色点(白色或红色)。
一般标有色点的一端即为正极。
还有的二极管上标有色环，带色环的一端则为负极。
(c)以阻值较小的一次测量为准，黑表笔所接的一端为正极，红表笔所接的一端则为负极。
B 检测最高工作频率fM。
晶体二极管工作频率，除了可从有关特性表中查阅出外，实用中常常用眼睛观察二极管内部的触丝来加以区分，如点接触型二极管属于高频管，面接触型二极管多为低频管。
另外，也可以用万用表R×1k挡进行测试，一般正向电阻小于1k 的多为高频管。
C 检测最高反向击穿电压VRM。
对于交流电来说，因为不断变化，因此最高反向工作电压也就是二极管承受的交流峰值电压。
需要指出的是，最高反向工作电压并不是二极管的击穿电压。
一般情况下，二极管的击穿电压要比最高反向工作电压高得多(约高一倍)。
2 检测玻封硅高速开关二极管检测硅高速开关二极管的方法与检测普通二极管的方法相同。
不同的是，这种管子的正向电阻较大。
用R×1k电阻挡测量，一般正向电阻值为5k ～10k ，反向电阻值为无穷大。
3 检测快恢复、超快恢复二极管用万用表检测快恢复、超快恢复二极管的方法基本与检测塑封硅整流二极管的方法相同。
即先用R×1k挡检测一下其单向导电性，一般正向电阻为4 5k 左右，反向电阻为无穷大；再用R×1挡复测一次，一般正向电阻为几，反向电阻仍为无穷大。
4 检测双向触发二极管A 将万用表置于R×1k挡，测双向触发二极管的正、反向电阻值都应为无穷大。
若交换表笔进行测量，万用表指针向右摆动，说明被测管有漏电性故障。
将万用表置于相应的直流电压挡。
测试电压由兆欧表提供。
测试时，摇动兆欧表，万用表所指示的电压值即为被测管子的VBO值。
二极管的检测方法
管脚识别方法：未使用过的光电二极管，管脚长的为正极，管脚短的为负极。
对于有特别标识（色点或者管键标识）的靠近标识的一端为正极，另一端为负极。
性能检测：用万用表的挡测量光电二极管的正向电阻，其阻值应在10 左右，然后用挡板拦住光电二极管的光线接收窗，测其反向电阻，其阻值应为。
把挡板去掉，让光电二极管接受光照，光线越强，其反向电阻值越小，阻值可达几千欧或一千欧以下，则说明光电二极管是好的。
假如在上述测试过程中，随着光线变化光电二极管的反向电阻值变化不大，则说明管子性能不好，灵敏度低，最好不要选用。
若正、反向电阻均为零或无穷大，说明管子是坏的，不能使用。
留意事项：1．不用R 1挡测二极管，由于R 1挡内部电流较大，简单烧坏二极管。
2．不用R 10 k挡测二极管，由于R 10 k挡内部电压较高，可能击穿管子内部的PN结。
1。
二极管测量方法二极管是一种常见的电子元件，广泛应用于电子电路中。
在实际应用中，我们经常需要对二极管进行测量，以确保其正常工作。
本文将介绍二极管的测量方法，帮助大家更好地理解和应用二极管。
首先，我们来介绍一种常见的二极管测量方法——正向电压测量。
在正向电压测量中，我们需要使用数字万用表或模拟万用表。
首先将二极管的正极与万用表的正极相连，负极与负极相连，然后通过万用表测量二极管的正向电压。
正向电压是指在正向偏置下，二极管两端的电压。
通过正向电压测量，我们可以了解二极管在正常工作状态下的电压特性，从而判断其是否正常工作。
除了正向电压测量，我们还可以进行反向电流测量。
在反向电流测量中，我们同样需要使用数字万用表或模拟万用表。
将二极管的正极与万用表的正极相连，负极与负极相连，然后通过万用表测量二极管的反向电流。
反向电流是指在反向偏置下，二极管两端的漏电流。
通过反向电流测量，我们可以了解二极管的反向漏电流特性，从而判断其是否正常工作。
此外，我们还可以通过二极管的导通电压来进行测量。
导通电压是指在正向偏置下，二极管开始导通时的电压值。
通过测量二极管的导通电压，我们可以了解二极管在导通状态下的电压特性，从而判断其是否正常工作。
除了上述方法，我们还可以使用示波器来对二极管进行测量。
通过示波器可以直观地观察二极管的正向电压、反向电流和导通电压等特性，帮助我们更准确地判断二极管的工作状态。
总的来说，二极管的测量方法有多种，我们可以根据实际情况选择合适的方法进行测量。
通过对二极管进行准确的测量，我们可以更好地了解其工作特性，从而确保电子电路的正常运行。
希望本文介绍的二极管测量方法能够帮助大家更好地理解和应用二极管，在实际工作中更加灵活和准确地进行二极管测量。
同时也希望大家在使用二极管时，能够遵循相关安全规范，确保自身和设备的安全。
检测IGBT模块的的办法以两单元为例:用数字万用表测量1、判断极性首先将万用表拨在R挡，用万用表测量时，若某一极与其它两极阻值为无穷大，调换表笔后该极与其它两极的阻值仍为无穷大，则判断此极为栅极（G）。
其余两极再用万用表测量，若测得阻值为无穷大，调换表笔后测量阻值较小。
在测量阻值较小的一次中，则判断黑表笔接的为集电极（C）；红表笔接的为发射极（E）。
2、判断好坏●外观观察，单元没有明显的故障●判断内部续流二极管的好坏：将万用表拨在二极管测量档，黑表笔接正端，红表笔接负端，咱们IGBT上有“+/-”标识，若测量电压约为0.72v，表明二极管好，若为无穷大或为0.31V左右，表明内部二极管损坏。
●判断IGBT通断好坏：将万用表拨在电阻挡，用红表笔接IGBT的集电极（C），黑表笔接IGBT的发射极（E），此时万用表的电阻值很大（约为几兆）。
用手同时触及一下栅极（G）和集电极（C），这时IGBT被触发导通，万用表的阻值迅速变小，并能站住指示在某一位置。
然后再用手指同时触及一下栅极（G）和发射极（E），这时IGBT被阻断，万用表的阻值回大。
此时即可判断IGBT是好的。
注意：1、测量时为了方便，直接在驱动板上的C、G、E拔下测量即可；2、若进第二次测量时，应短接一下发射极（E）和门极（G）；3、若用指针式万用表，判断IGBT 好坏时，一定要将万用表拨在R×10KΩ挡，因R×1K Ω挡以下各档万用表内部电池电压太低，检测好坏时不能使IGBT 导通，而无法判断IGBT 的好坏。
4、使用指针式万用表时，黑表笔对应电源正极，红表笔对应负极，因此在测IGBT 时，测量端与数字表相反。
各种二极管的检测方法二极管是一种具有非线性电阻特性的电子元件，常用于开关、整流和波形修整等电路中。
为了确保二极管的正常工作和参数的准确测量，需要采用适当的检测方法。
下面将介绍几种常见的二极管的检测方法。
一、正向电压降检测法：正向电压降是指二极管在正向工作时的电压降，是二极管的一个重要参数。
通过测量二极管的正向电压降可以判断电流方向是否正确、二极管是否正常工作。
方法：1.关断电源，将待测二极管连接到直流电源的正负极；2.调节电源使其输出0.2V的电压；3.用万用表的电压挡位测量二极管两端的电压，如果读数为0.2V，则二极管正常工作。
这种方法简单实用，能够快速检测二极管的正向电压降。
二、反向电阻检测法：反向电阻是指二极管在反向工作时对电流的阻力大小。
通过测量反向电阻可以判断二极管的漏电流大小，以及是否有击穿现象。
方法：1.关断电源，将待测二极管连接到万用表的电阻挡位；2.正极法：将电阻挡位调至较高的档位，用表笔分别接触二极管的正负极，观察并记录读数；反极法：将表笔反向接触二极管的正负极，同样观察并记录读数；3.如果在两种方法下，读数相对稳定并且较大，则说明二极管的反向电阻较大，正常工作。
这种方法主要用于判断二极管的反向电阻是否在正常范围内。
三、欧姆表测量法：欧姆表测量法是通过欧姆表测量二极管的正向和反向电阻，判断二极管是否正常工作。
方法：1.关断电源，将待测二极管连接到欧姆表的电阻挡位；2.将表笔分别接触二极管的正负极，观察并记录读数；3.如果在正向和反向电阻测量中，读数稳定并且符合理论值，则二极管正常工作。
这种方法适用于一般二极管的检测，能够全面了解二极管正向和反向特性。
四、三极管测试仪法：三极管测试仪是一种特殊的测试仪器，能够更全面、准确地检测三极管的参数。
方法：1.使用测试仪连接待测三极管的器件脚；2.打开测试仪，根据使用说明进行操作；3.分析测试给出的结果，判断三极管的各项参数是否符合要求。
北京迪安帝科贸有限公司ACS600系列变频器-IGBT 触发板检测仪使用说明书ACS600系列变频器-IGBT 触发板检测仪专用于检测ABB 公司ACS600系列变频器中IGBT 触发板NGDR-02(C)和NGDR-03(C)。
可同时检测触发板上6路IGBT 触发信号是否正常。
该仪器体积小，操作简便。
便于随身携带及现场使用，可快速检测触发板有无问题并直接显示哪路触发回路有故障。
一、检测仪外形如图1所示：正面为保护板及16芯扁平电缆（图A ）,检测仪左侧为测试按钮（图B ），右侧为电源插座（图C ）。
6路指示灯分别指示触发板的6路触发电路是否正常。
红灯亮代表故障，绿灯亮代表正常。
图1检测仪外形图二、安装说明1）拆下保护板。
（如图2所示）松开固定保护板的螺钉，将保护板拆下。
2）电源接线。
图2 拆保护板图 图3 电源接线图将电源线插在右侧的圆孔插座中。
（如图3所示）注意：由于检测仪电源为220V，为了避免触电，必须在无电状态下，将电源线插在检测仪上。
3）NGDR-02(C)的安装如图4所示，将待测的NGDR-02(C)板插到连接插针上，将扁平电缆接在NGDR-02(C)X1端子排上。
(A) (B) (C)图4 NGDR-02(C)的安装图4）NGDR-03(C)的安装如图5所示，将待测的NGDR-03(C)板插到连接插针上，将扁平电缆接在NGDR-03(C)X1端子排上。
(A) (B) (C)图5 NGDR-03(C)的安装图三、测试方法安装完毕，通电后，按下左侧测试按钮，正面6路指示灯分别指示触发板的6路触发状态，红灯亮代表故障，绿灯亮代表正常。
四、注意事项检测仪使用完毕后：1.必须先断电后，再将电源线从圆孔插座中拔出。
2.必须将保护板如图1安装好，防止损伤检测用插针。
版权归属迪安帝科贸，未经允许，不得转载。
各类二极管的检测方法二极管是一种具有两个电极的电子元件，通常由半导体材料制成。
它是电路中最简单的电子元件之一，也是最常见的电子元件之一、检测二极管的方法有很多，下面将介绍几种常见的方法。
一、直流电压检测法直流电压检测法是最常用和最简单的检测二极管方法之一、具体操作如下：1.将万用表调至直流电压测量档位，选择合适的量程。
2.将二极管的正极连到表笔的红色插头上，负极连到表笔的黑色插头上。
3.分别接上电源的正负极，根据其正常工作方式，可以得到相应的电压值。
二、交流电压检测法交流电压检测法可以更全面地了解二极管的性能，具体操作如下：1.将万用表调至交流电压测量档位，选择合适的量程。
2.将二极管的正极连到表笔的红色插头上，负极连到表笔的黑色插头上。
3.分别接上信号源的正负极，根据输出信号的变化，可以得到二极管所处的工作状态。
三、二极管的正向电阻测试法正向电阻测试法可以用来判断二极管是否正常导通，具体操作如下：1.将万用表调至电阻测量档位，选择合适的量程。
2.将表笔分别接触二极管的正极和负极，根据表测得的电阻值，可以判断二极管是否导通。
四、二极管的反向电阻测试法反向电阻测试法可以判断二极管是否有反向漏电现象，具体操作如下：1.将万用表调至电阻测量档位，选择合适的量程。
2.将表笔分别接触二极管的正极和负极，根据表测得的电阻值，如果是无限大（即OL），则说明二极管正常。
3.如果表测得的电阻值不是无限大，说明二极管可能有反向漏电现象。
五、二极管的导通电压测试法导通电压测试法可以判断二极管的导通电压值，具体操作如下：1.将万用表调至二极管测试档位，选择合适的量程。
2.将表笔分别接触二极管的正极和负极，根据表测得的导通电压值，可以了解二极管的导通特性。
六、反向漏电电流测试法反向漏电电流测试法可以判断二极管在反向电压下的漏电电流值，具体操作如下：1.将万用表调至电流测量档位，选择合适的量程。
2.将表笔分别接触二极管的正极和负极，根据表测得的电流值，可以了解二极管的反向漏电现象。
二极管测试方法
二极管是一种电子元件，它具有单向导电性，即只能让电流从正极流向负极，而不能反过来。
因此，二极管在电路中有着广泛的应用，如整流、稳压、开关等。
在测试二极管时，我们需要使用万用表或数字电表。
首先，将万用表或数字电表调至二极管测试档位，然后将二极管的正极与万用表或数字电表的正极相连，将二极管的负极与万用表或数字电表的负极相连。
此时，如果二极管是好的，那么万用表或数字电表的显示屏应该显示出一个正值，表示二极管的正向电压。
接下来，我们需要测试二极管的反向电压。
将二极管的正极与万用表或数字电表的负极相连，将二极管的负极与万用表或数字电表的正极相连。
此时，如果二极管是好的，那么万用表或数字电表的显示屏应该显示出一个很小的负值，表示二极管的反向电压。
如果二极管的正向电压和反向电压都符合规格，那么说明二极管是好的。
如果二极管的正向电压或反向电压不符合规格，那么说明二极管是坏的，需要更换。
需要注意的是，在测试二极管时，我们需要将二极管与万用表或数字电表正确连接，否则测试结果可能会出现误差。
此外，我们还需要了解二极管的规格参数，以便判断测试结果是否符合规格。
二极管测试是电子工程师必备的技能之一，掌握好二极管测试方法
可以帮助我们更好地维护和修理电子设备。
