(完整版)二极管共阴共阳极检测方法

测量二极管好坏的方法
嘿，大家知道怎么测量二极管的好坏吗？这可是很重要的技能哦！
首先，咱来说说测量二极管好坏的具体步骤和要注意的事儿。

把万用表调到合适的挡位，一般用二极管挡或电阻挡就行啦。

然后将红表笔接二极管的正极，黑表笔接负极，这时候如果表头有读数，而且数值在一个合理范围内，那这个二极管大概率就是好的啦。

反过来接，如果表头显示无穷大，那也说明没问题哦。

但可得注意啦，测量的时候手别碰到表笔的金属部分，不然测量结果可能就不准咯，那可就糟糕啦！
在这个过程中，安全性和稳定性那也是相当重要呀！就像走钢丝一样，得稳稳当当的。

确保仪器正常，操作规范，就不会出现啥危险情况。

而且稳定的测量能让我们准确判断二极管的好坏，不然万一搞错了，不就麻烦大啦！
那测量二极管好坏有啥用呢？应用场景可多啦！在电子电路维修中，它可是大功臣呢，可以快速找出有问题的二极管，让电路恢复正常工作。

它的优势也很明显呀，简单快捷，不需要太复杂的设备就能搞定。

这就好比有了一把万能钥匙，能轻松打开电路故障的大门！
我就曾经遇到过一个实际案例，一台电器突然不工作了，我用这个方法一测，嘿，果然是一个二极管坏了，换了个新的，电器立马就恢复正常啦，你说神奇不神奇！
总之呀，学会测量二极管好坏真的超有用，能让我们在电子世界里畅游无阻，解决各种问题，大家赶紧学起来吧！。

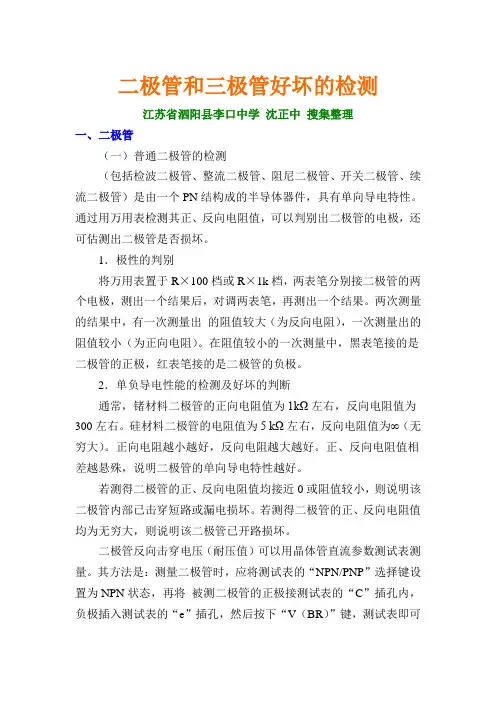

二极管和三极管好坏的检测江苏省泗阳县李口中学沈正中搜集整理一、二极管（一）普通二极管的检测（包括检波二极管、整流二极管、阻尼二极管、开关二极管、续流二极管）是由一个PN结构成的半导体器件，具有单向导电特性。

通过用万用表检测其正、反向电阻值，可以判别出二极管的电极，还可估测出二极管是否损坏。

1．极性的判别将万用表置于R×100档或R×1k档，两表笔分别接二极管的两个电极，测出一个结果后，对调两表笔，再测出一个结果。

两次测量的结果中，有一次测量出的阻值较大（为反向电阻），一次测量出的阻值较小（为正向电阻）。

在阻值较小的一次测量中，黑表笔接的是二极管的正极，红表笔接的是二极管的负极。

2．单负导电性能的检测及好坏的判断通常，锗材料二极管的正向电阻值为1kΩ左右，反向电阻值为300左右。

硅材料二极管的电阻值为5 kΩ左右，反向电阻值为∞（无穷大）。

正向电阻越小越好，反向电阻越大越好。

正、反向电阻值相差越悬殊，说明二极管的单向导电特性越好。

若测得二极管的正、反向电阻值均接近0或阻值较小，则说明该二极管内部已击穿短路或漏电损坏。

若测得二极管的正、反向电阻值均为无穷大，则说明该二极管已开路损坏。

二极管反向击穿电压（耐压值）可以用晶体管直流参数测试表测量。

其方法是：测量二极管时，应将测试表的“NPN/PNP”选择键设置为NPN状态，再将被测二极管的正极接测试表的“C”插孔内，负极插入测试表的“e”插孔，然后按下“V（BR）”键，测试表即可指示出二极管的反向击穿电压值。

也可用兆欧表和万用表来测量二极管的反向击穿电压、测量时被测二极管的负极与兆欧表的正极相接，将二极管的正极与兆欧表的负极相连，同时用万用表（置于合适的直流电压档）监测二极管两端的电压。

如右图所示，摇动兆欧表手柄（应由慢逐渐加快），待二极管两端电压稳定而不再上升时，此电压值即是二极管的反向击穿电压。

（二）稳压二极管的检测1．正、负电极的判别从外形上看，金属封装稳压二极管管体的正极一端为平面形，负极一端为半圆面形。

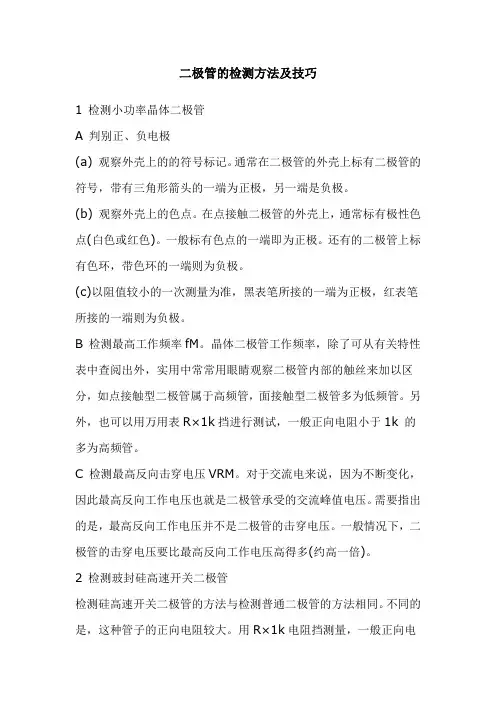

二极管的检测方法及技巧1 检测小功率晶体二极管A 判别正、负电极(a) 观察外壳上的的符号标记。

通常在二极管的外壳上标有二极管的符号，带有三角形箭头的一端为正极，另一端是负极。

(b) 观察外壳上的色点。

在点接触二极管的外壳上，通常标有极性色点(白色或红色)。

一般标有色点的一端即为正极。

还有的二极管上标有色环，带色环的一端则为负极。

(c)以阻值较小的一次测量为准，黑表笔所接的一端为正极，红表笔所接的一端则为负极。

B 检测最高工作频率fM。

晶体二极管工作频率，除了可从有关特性表中查阅出外，实用中常常用眼睛观察二极管内部的触丝来加以区分，如点接触型二极管属于高频管，面接触型二极管多为低频管。

另外，也可以用万用表R×1k挡进行测试，一般正向电阻小于1k 的多为高频管。

C 检测最高反向击穿电压VRM。

对于交流电来说，因为不断变化，因此最高反向工作电压也就是二极管承受的交流峰值电压。

需要指出的是，最高反向工作电压并不是二极管的击穿电压。

一般情况下，二极管的击穿电压要比最高反向工作电压高得多(约高一倍)。

2 检测玻封硅高速开关二极管检测硅高速开关二极管的方法与检测普通二极管的方法相同。

不同的是，这种管子的正向电阻较大。

用R×1k电阻挡测量，一般正向电阻值为5k ～10k ，反向电阻值为无穷大。

3 检测快恢复、超快恢复二极管用万用表检测快恢复、超快恢复二极管的方法基本与检测塑封硅整流二极管的方法相同。

即先用R×1k挡检测一下其单向导电性，一般正向电阻为4 5k 左右，反向电阻为无穷大；再用R×1挡复测一次，一般正向电阻为几，反向电阻仍为无穷大。

4 检测双向触发二极管A 将万用表置于R×1k挡，测双向触发二极管的正、反向电阻值都应为无穷大。

若交换表笔进行测量，万用表指针向右摆动，说明被测管有漏电性故障。

将万用表置于相应的直流电压挡。

测试电压由兆欧表提供。

测试时，摇动兆欧表，万用表所指示的电压值即为被测管子的VBO值。

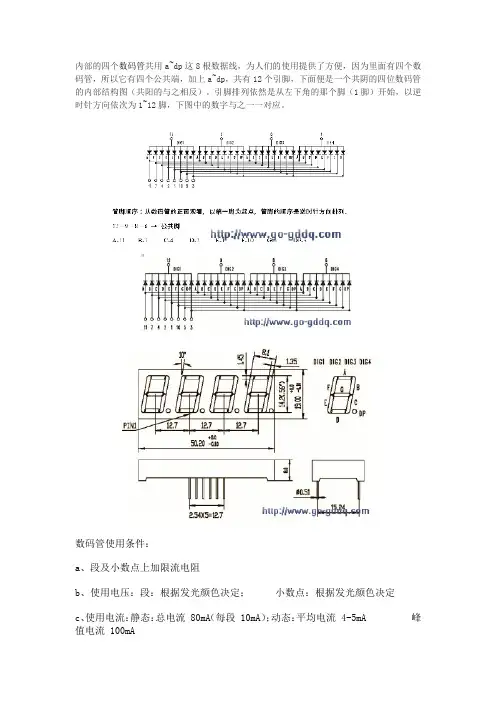

内部的四个数码管共用a~dp这8根数据线，为人们的使用提供了方便，因为里面有四个数码管，所以它有四个公共端，加上a~dp，共有12个引脚，下面便是一个共阴的四位数码管的内部结构图（共阳的与之相反）。

引脚排列依然是从左下角的那个脚（1脚）开始，以逆时针方向依次为1~12脚，下图中的数字与之一一对应。

数码管使用条件：a、段及小数点上加限流电阻b、使用电压：段：根据发光颜色决定；小数点：根据发光颜色决定c、使用电流：静态：总电流 80mA（每段 10mA）；动态：平均电流 4-5mA 峰值电流 100mA上面这个只是七段数码管引脚图，其中共阳极数码管引脚图和共阴极的是一样的，4位数码管引脚图请在本站搜索我也提供了数码管使用注意事项说明：（１）数码管表面不要用手触摸，不要用手去弄引角；（２）焊接温度：２６０度；焊接时间：５Ｓ（３）表面有保护膜的产品,可以在使用前撕下来。

数码管测试方法与数字显示译码表ARK SM410501K SM420501K 数码管引脚图判断数码管识别ARK SM410501K 共阳极数码管ARK SM420501K 共阴极数码管到百度搜索下，这两种数码管只有销售商，并无引脚图。

对于判断引脚，对于老手来说，很简单，可是对于新手来讲，这是件很难的事情，因为共阴、共阳表示的含义可能还不太懂ZG工作室只是将该数码管的引脚图给出，并让大家一起分享。

注：SM410501K 和SM420501K 的引脚排列是一模一样的。

这张图很明确给出该数码管的引脚排列。

数字一面朝向自己，小数点在下。

左下方第一个引脚为1、右下方第二个引脚为5，右上方第一个引脚为6。

见图所示。

其中PROTEL图中K 表示共阴、A表示共阳。

能显示字符的LED数码管(三)常用LED数码管的引脚排列图和内部电路图CPS05011AR(1位共阴/红色 0.5英寸)、SM420501K(红色 0.5英寸)、 SM620501(蓝色0.5英寸)、SM820501(绿色0.5英寸)SM420361(1位共阴/红色0.36英寸)、 SM440391(红色0.39英寸) SM420322(1位共阴/红色0.32英寸)、SM220322(绿色0.32英寸)SM410561K(1位共阳/红色0.56英寸)、SM610501(蓝色0.5英寸)、 SM810501(绿色0.5英寸)SM410361(1位共阳/红色0.36英寸)、HDSR-7801(红色 0.3英寸)、HDSP-7301(红色 0.3英寸)SM410322(1位共阳/红色0.32英寸)、SM210322(绿色0.32英寸)SN420502(2位共阴/红色静态 0.5英寸)、SN220801(绿色0.8英寸)、KW2-561CGA（绿色 0.56英寸）SN410502(2位共阳/红色静态 0.5英寸)、SN210801(绿色0.8英寸)SN460561(2位共阴/红色动态 0.56英寸)、SN260561(绿色0.56英寸) SN450561(2位共阳/红色动态0.56英寸)、SN250561(绿色0.56英寸)LED数码管简易测试方法一个质量保证的LED数码管，其外观应该是做工精细、发光颜色均匀、无局部变色及无漏光等。

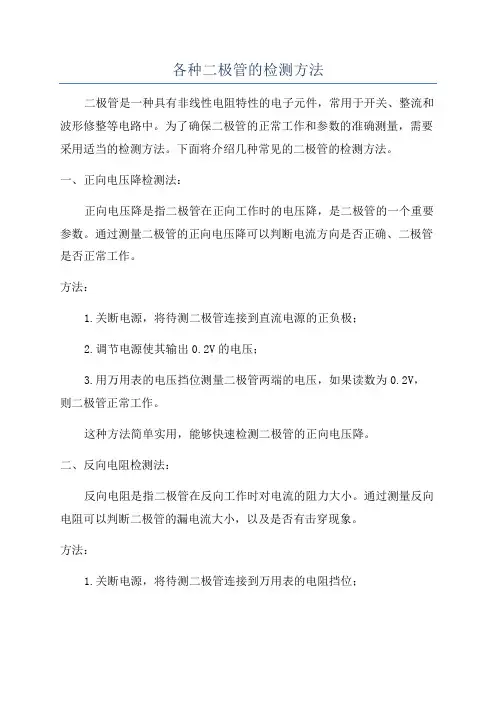

各种二极管的检测方法二极管是一种具有非线性电阻特性的电子元件，常用于开关、整流和波形修整等电路中。

为了确保二极管的正常工作和参数的准确测量，需要采用适当的检测方法。

下面将介绍几种常见的二极管的检测方法。

一、正向电压降检测法：正向电压降是指二极管在正向工作时的电压降，是二极管的一个重要参数。

通过测量二极管的正向电压降可以判断电流方向是否正确、二极管是否正常工作。

方法：1.关断电源，将待测二极管连接到直流电源的正负极；2.调节电源使其输出0.2V的电压；3.用万用表的电压挡位测量二极管两端的电压，如果读数为0.2V，则二极管正常工作。

这种方法简单实用，能够快速检测二极管的正向电压降。

二、反向电阻检测法：反向电阻是指二极管在反向工作时对电流的阻力大小。

通过测量反向电阻可以判断二极管的漏电流大小，以及是否有击穿现象。

方法：1.关断电源，将待测二极管连接到万用表的电阻挡位；2.正极法：将电阻挡位调至较高的档位，用表笔分别接触二极管的正负极，观察并记录读数；反极法：将表笔反向接触二极管的正负极，同样观察并记录读数；3.如果在两种方法下，读数相对稳定并且较大，则说明二极管的反向电阻较大，正常工作。

这种方法主要用于判断二极管的反向电阻是否在正常范围内。

三、欧姆表测量法：欧姆表测量法是通过欧姆表测量二极管的正向和反向电阻，判断二极管是否正常工作。

方法：1.关断电源，将待测二极管连接到欧姆表的电阻挡位；2.将表笔分别接触二极管的正负极，观察并记录读数；3.如果在正向和反向电阻测量中，读数稳定并且符合理论值，则二极管正常工作。

这种方法适用于一般二极管的检测，能够全面了解二极管正向和反向特性。

四、三极管测试仪法：三极管测试仪是一种特殊的测试仪器，能够更全面、准确地检测三极管的参数。

方法：1.使用测试仪连接待测三极管的器件脚；2.打开测试仪，根据使用说明进行操作；3.分析测试给出的结果，判断三极管的各项参数是否符合要求。

二极管的检测方法
二极管常用的检测方法有以下几种：
1. 直流电阻测量：使用万用表的电阻测量档位，将两个测量引线分别接在二极管的两个引脚上，通过读取显示屏上的电阻数值，可以初步判断二极管是否正常。

如果正常的二极管在正向偏置时电阻接近0，反向偏置时电阻非常高。

2. 压降测量：将二极管连接在电路中，以不同的电压施加在二极管的两个引脚上。

通过使用电压表或示波器测量两个引脚之间的压降，可以判断二极管是否正常。

正常工作的正向偏压降约为0.7V，反向偏压降接近零。

3. 二极管测试仪：市场上有专门的二极管测试仪，可以直接连接二极管进行测试。

测试仪会给出二极管的参数，如正向电压降、反向电阻等。

这种方法比较方便和准确。

4. 示波器测试：使用示波器测量二极管的正向电压降和反向电压。

通过观察示波器上的波形图，可以判断二极管是否正常。

需要注意的是，在进行二极管的检测时，应根据具体的二极管型号和规格，选择合适的测试方法和仪器。

同时，在测量时应注意保持二极管不受损坏，避免超过最大额定电压和电流。

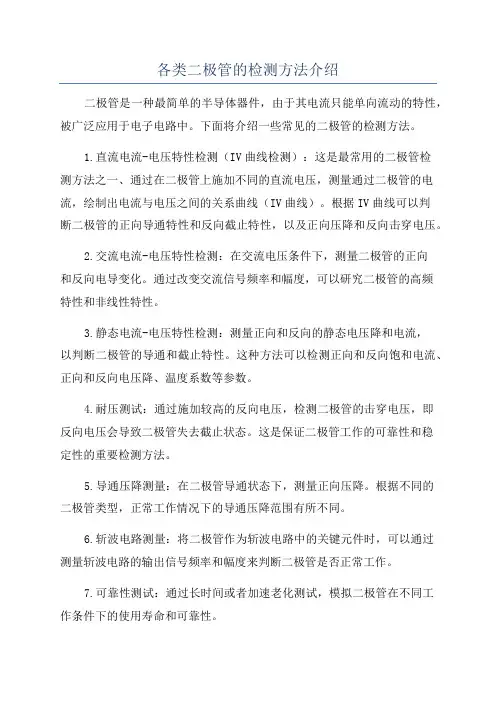

各类二极管的检测方法介绍二极管是一种最简单的半导体器件，由于其电流只能单向流动的特性，被广泛应用于电子电路中。

下面将介绍一些常见的二极管的检测方法。

1.直流电流-电压特性检测（IV曲线检测）：这是最常用的二极管检测方法之一、通过在二极管上施加不同的直流电压，测量通过二极管的电流，绘制出电流与电压之间的关系曲线（IV曲线）。

根据IV曲线可以判断二极管的正向导通特性和反向截止特性，以及正向压降和反向击穿电压。

2.交流电流-电压特性检测：在交流电压条件下，测量二极管的正向和反向电导变化。

通过改变交流信号频率和幅度，可以研究二极管的高频特性和非线性特性。

3.静态电流-电压特性检测：测量正向和反向的静态电压降和电流，以判断二极管的导通和截止特性。

这种方法可以检测正向和反向饱和电流、正向和反向电压降、温度系数等参数。

4.耐压测试：通过施加较高的反向电压，检测二极管的击穿电压，即反向电压会导致二极管失去截止状态。

这是保证二极管工作的可靠性和稳定性的重要检测方法。

5.导通压降测量：在二极管导通状态下，测量正向压降。

根据不同的二极管类型，正常工作情况下的导通压降范围有所不同。

6.斩波电路测量：将二极管作为斩波电路中的关键元件时，可以通过测量斩波电路的输出信号频率和幅度来判断二极管是否正常工作。

7.可靠性测试：通过长时间或者加速老化测试，模拟二极管在不同工作条件下的使用寿命和可靠性。

除了上述常见的电学特性检测方法外，还有一些特殊的测试方法，如热阻测试、电荷存储时间测量、堆积和激活能态测量等，这些方法主要针对特殊类型的二极管进行。

二极管的检测方法主要依赖于测试设备的选择和测试参数的设定，以及对二极管测试结果的准确分析。

在实际应用过程中，根据不同的目的和要求，可以选择合适的检测方法来对二极管进行测量和测试。

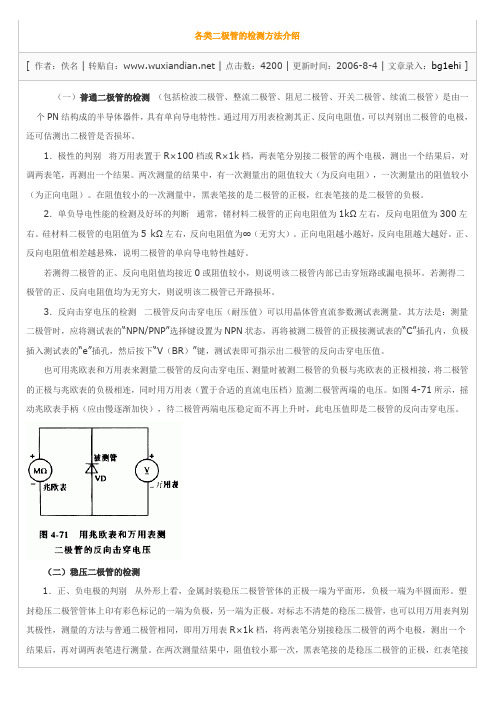

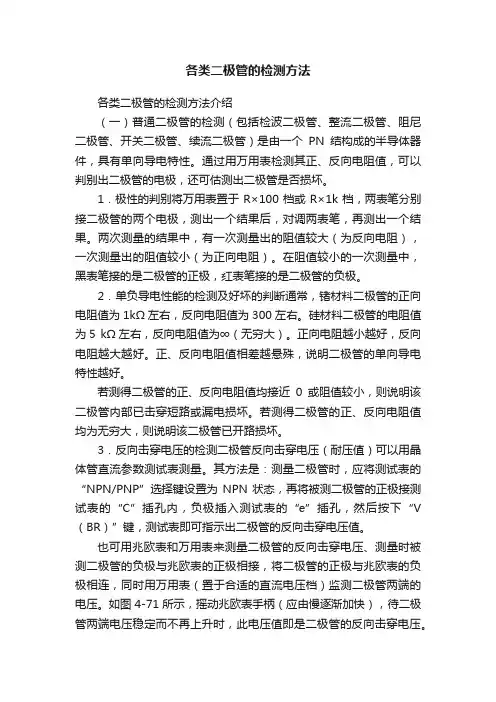

各类二极管的检测方法各类二极管的检测方法介绍（一）普通二极管的检测（包括检波二极管、整流二极管、阻尼二极管、开关二极管、续流二极管）是由一个PN结构成的半导体器件，具有单向导电特性。

通过用万用表检测其正、反向电阻值，可以判别出二极管的电极，还可估测出二极管是否损坏。

1．极性的判别将万用表置于R×100档或R×1k档，两表笔分别接二极管的两个电极，测出一个结果后，对调两表笔，再测出一个结果。

两次测量的结果中，有一次测量出的阻值较大（为反向电阻），一次测量出的阻值较小（为正向电阻）。

在阻值较小的一次测量中，黑表笔接的是二极管的正极，红表笔接的是二极管的负极。

2．单负导电性能的检测及好坏的判断通常，锗材料二极管的正向电阻值为1kΩ左右，反向电阻值为300左右。

硅材料二极管的电阻值为5 kΩ左右，反向电阻值为∞（无穷大）。

正向电阻越小越好，反向电阻越大越好。

正、反向电阻值相差越悬殊，说明二极管的单向导电特性越好。

若测得二极管的正、反向电阻值均接近0或阻值较小，则说明该二极管内部已击穿短路或漏电损坏。

若测得二极管的正、反向电阻值均为无穷大，则说明该二极管已开路损坏。

3．反向击穿电压的检测二极管反向击穿电压（耐压值）可以用晶体管直流参数测试表测量。

其方法是：测量二极管时，应将测试表的“NPN/PNP”选择键设置为NPN状态，再将被测二极管的正极接测试表的“C”插孔内，负极插入测试表的“e”插孔，然后按下“V （BR）”键，测试表即可指示出二极管的反向击穿电压值。

也可用兆欧表和万用表来测量二极管的反向击穿电压、测量时被测二极管的负极与兆欧表的正极相接，将二极管的正极与兆欧表的负极相连，同时用万用表（置于合适的直流电压档）监测二极管两端的电压。

如图4-71所示，摇动兆欧表手柄（应由慢逐渐加快），待二极管两端电压稳定而不再上升时，此电压值即是二极管的反向击穿电压。

（二）稳压二极管的检测1．正、负电极的判别从外形上看，金属封装稳压二极管管体的正极一端为平面形，负极一端为半圆面形。

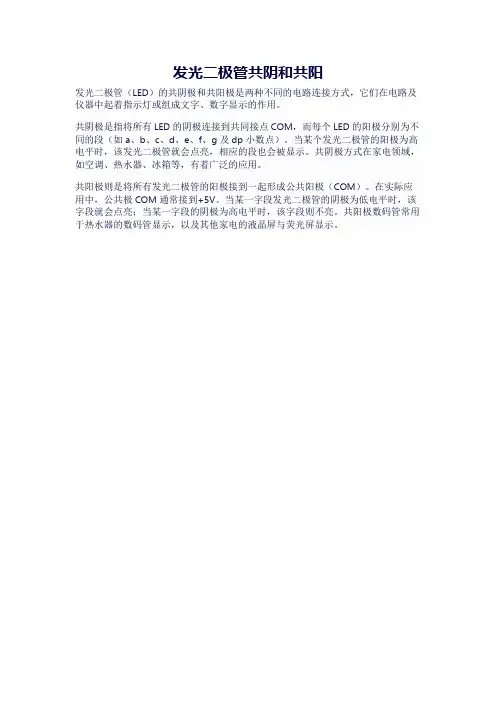

发光二极管共阴和共阳
发光二极管（LED）的共阴极和共阳极是两种不同的电路连接方式，它们在电路及仪器中起着指示灯或组成文字、数字显示的作用。

共阴极是指将所有LED的阴极连接到共同接点COM，而每个LED的阳极分别为不同的段（如a、b、c、d、e、f、g及dp小数点）。

当某个发光二极管的阳极为高电平时，该发光二极管就会点亮，相应的段也会被显示。

共阴极方式在家电领域，如空调、热水器、冰箱等，有着广泛的应用。

共阳极则是将所有发光二极管的阳极接到一起形成公共阳极（COM）。

在实际应用中，公共极COM通常接到+5V。

当某一字段发光二极管的阴极为低电平时，该字段就会点亮；当某一字段的阴极为高电平时，该字段则不亮。

共阳极数码管常用于热水器的数码管显示，以及其他家电的液晶屏与荧光屏显示。

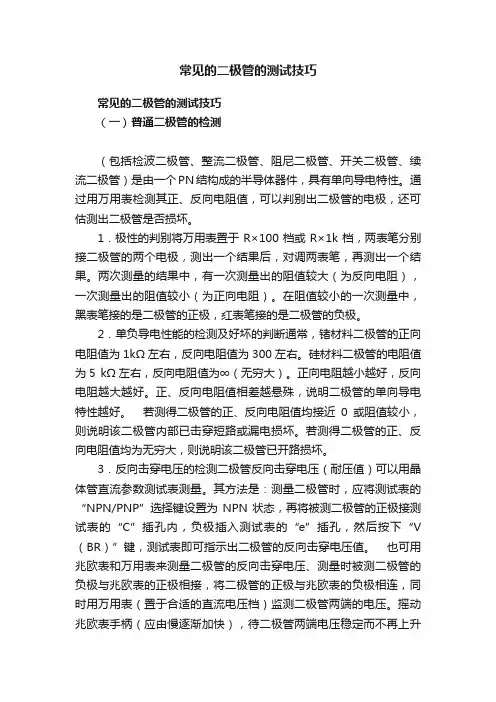

常见的二极管的测试技巧常见的二极管的测试技巧（一）普通二极管的检测（包括检波二极管、整流二极管、阻尼二极管、开关二极管、续流二极管）是由一个PN结构成的半导体器件，具有单向导电特性。

通过用万用表检测其正、反向电阻值，可以判别出二极管的电极，还可估测出二极管是否损坏。

1．极性的判别将万用表置于R×100档或R×1k档，两表笔分别接二极管的两个电极，测出一个结果后，对调两表笔，再测出一个结果。

两次测量的结果中，有一次测量出的阻值较大（为反向电阻），一次测量出的阻值较小（为正向电阻）。

在阻值较小的一次测量中，黑表笔接的是二极管的正极，红表笔接的是二极管的负极。

2．单负导电性能的检测及好坏的判断通常，锗材料二极管的正向电阻值为1kΩ左右，反向电阻值为300左右。

硅材料二极管的电阻值为5 kΩ左右，反向电阻值为∞（无穷大）。

正向电阻越小越好，反向电阻越大越好。

正、反向电阻值相差越悬殊，说明二极管的单向导电特性越好。

若测得二极管的正、反向电阻值均接近0或阻值较小，则说明该二极管内部已击穿短路或漏电损坏。

若测得二极管的正、反向电阻值均为无穷大，则说明该二极管已开路损坏。

3．反向击穿电压的检测二极管反向击穿电压（耐压值）可以用晶体管直流参数测试表测量。

其方法是：测量二极管时，应将测试表的“NPN/PNP”选择键设置为NPN状态，再将被测二极管的正极接测试表的“C”插孔内，负极插入测试表的“e”插孔，然后按下“V （BR）”键，测试表即可指示出二极管的反向击穿电压值。

也可用兆欧表和万用表来测量二极管的反向击穿电压、测量时被测二极管的负极与兆欧表的正极相接，将二极管的正极与兆欧表的负极相连，同时用万用表（置于合适的直流电压档）监测二极管两端的电压。

摇动兆欧表手柄（应由慢逐渐加快），待二极管两端电压稳定而不再上升时，此电压值即是二极管的反向击穿电压。

（二）稳压二极管的检测1．正、负电极的判别从外形上看，金属封装稳压二极管管体的正极一端为平面形，负极一端为半圆面形。

LED发光⼆极管共阳和共阴区别LED发光⼆极管共阳和共阴区别,led发光⼆极管共阴共阳区分LED发光⼆极管是单向导电的⼀种元器件,它分共阳极和共阴极两个极，在电路及仪器中作为指⽰灯，或者组成⽂字或数字显⽰，那么LED发光⼆极管共阳和共阴有什么区别，怎么区分共阴共阳区分呢？LED发光⼆极管共阳极和共阴极有什么区别?⼀、指代不同1、共阴极：当某个发光⼆极管的阳极为⾼电平时，发光⼆极管点亮，相应的段被显⽰。

2、共阳极：将所有发光⼆极管的阳极接到⼀起形成公共阳极(COM)的数码管。

⼆、原理不同1、共阴极：是把所有led的阴极连接到共同接点COM，⽽每个led的阳极分别为a、b、c、d、e、f、g及dp（⼩数点）2、共阳极：将公共极COM接到+5V，当某⼀字段发光⼆极管的阴极为低电平时，相应字段就点亮，当某⼀字段的阴极为⾼电平时，相应字段就不亮。

三、应⽤不同1、共阴极：家电领域应⽤极为⼴泛，空调、热⽔器、冰箱等等。

2、共阳极：热⽔器⽤的都是数码管，其他家电也⽤液晶屏与荧光屏。

四、led发光⼆极管共阴共阳接线⽅法不同1、共阳极公共端接阳极，低电平有效（灯亮），共阳极数码管内部发光⼆极管的阳极(正极)都联在⼀起,此数码管阳极(正极)在外部只有⼀个引脚2、共阴极公共端接阴极，⾼电平有效（灯亮），共阴极数码管内部发光⼆极管的阴极(负极)都联在⼀起,此数码管阴极(负极)在外部只有⼀个引脚led发光⼆极管共阴共阳区分⽅法: led发光⼆极管共阳极公共端接阳极，低电平有效（灯亮）,led发光⼆极管共阳极数码管内部发光⼆极管的阳极(正极)都联在⼀起,此数码管阳极(正极)在外部只有⼀个引脚; led发光⼆极管共阴极公共端接阴极，⾼电平有效（灯亮）,led发光⼆极管共阴极数码管内部发光⼆极管的阴极(负极)都联在⼀起,此数码管阴极(负极)在外部只有⼀个引脚;。

二极管万用表测量方法二极管是一种半导体器件，用于在电路中控制电流的方向。

使用万用表（Multimeter）测试二极管可以确定它的正负极性、是否正常工作等信息。

以下是使用万用表测试二极管的步骤：测量二极管的正负极性：1.选择二极管测试模式：将万用表调整到二极管测试模式，通常标有"diode" 或"D" 的符号。

2.连接万用表：将红色测量探针连接到二极管的正极（阳极），将黑色测量探针连接到二极管的负极（阴极）。

3.读取显示：如果二极管连接正确，万用表应该显示一个正常的二极管电压降（通常在0.6V到0.7V之间，具体取决于二极管的类型）。

4.反转连接：如果显示为"OL"（开路）或者无反应，可能是因为极性连接反了。

尝试反转测量探针，重新连接到二极管的两个端口，应该能够正确读取电压降。

检测二极管是否损坏：1.选择二极管测试模式：与上述相同，将万用表调整到二极管测试模式。

2.连接万用表：用相同的方式连接红色和黑色的测量探针。

3.读取显示：如果二极管正常，显示应该是电压降（通常在0.6V到0.7V之间）。

如果显示为"OL" 或"0"，可能表示二极管已经损坏。

4.反转连接：与上述相同，如果检测无结果，尝试反转测量探针，重新连接到二极管的两个端口。

请注意，测试二极管时需要小心，确保使用正确的测试模式和正确的连接方式。

此外，如果使用数字型万用表，一些型号可能具有自动识别二极管的功能，这样在连接时不必担心极性。

在任何情况下，都应仔细阅读万用表的使用说明书。

数码管工作原理及检测方法数码管的工作原理是通过单片机的I/O端口进行驱动数码管的各个段码，点亮不同的段码从而形成字符显示出我们要的数字。

数码管实际上是由七个发光管组成8字形构成的，加上小数点就是8个。

这些段分别由字母a,b,c,d,e,f,g,dp来表示。

当数码管特定的段加上电压后，这些特定的段就会发亮，以形成我们眼睛看到的字样了。

数码管的检测方法如下：1. 静态显示与动态显示：静态显示的特点是每个数码管的段选必须接一个八位数据线来保持显示的字形码。

当送入一次字形码后，显示字形可一直保持，直到送入新字形码位置。

而动态显示的特点则是将所有位数码管并联在一起，由位选线控制是哪一位数码管有效。

选亮数码管采用动态扫描显示。

所谓动态扫描显示即轮流向各位数码管送出字形码和相应的位选，利用发光管的余辉和人眼视觉暂留作用，使人的感觉好像各位数码管同时都在显示。

2. 共阳极与共阴极数码管：共阳极数码管的8个发光二极管的阳极（二极管正端）连接在一起。

通常，公共阳极接高电平（一般接电源），其它管脚接段驱动电路输出端。

当某段驱动电路的输出端为低电平时，则该端所连接的字段导通并点亮。

根据发光字段的不同组合可显示出各种数字或字符。

此时，要求段驱动电路能吸收额定的段导通电流，还需根据外接电源及额定段导通电流来确定相应的限流电阻。

共阴极数码管的8个发光二极管的阴极（二极管负端）连接在一起。

通常，公共阴极接低电平（一般接地），其它管脚接段驱动电路输出端。

当某段驱动电路的输出端为高电平时，则该端所连接的字段导通并点亮，根据发光字段的不同组合可显示出各种数字或字符。

此时，要求段驱动电路能提供额定的段导通电流，还需根据外接电源及额定段导通电流来确定相应的限流电阻。

此外，需要注意安全使用电子设备时的相关规范，确保不损坏设备和保证人员安全。

二极管万用表测量方法
二极管是一种电子器件，具有导通和截止两个不同的行为，因此测量二极管的方法也有所不同。

以下是使用万用表测量二极管的方法：
1. 导通测试：将万用表的测试笔尖分别接触二极管的两个引脚，注意红色测试笔连接P区（阳极），黑色测试笔连接N区
（阴极）。

如果二极管导通，万用表会显示一个较小的电阻值或一个较大的电压值（例如0.6V），表示二极管正常。

2. 截止测试：将万用表的测试笔尖重新接触二极管的两个引脚，注意红色测试笔连接N区（阴极），黑色测试笔连接P区
（阳极）。

如果二极管截止，万用表会显示一个较大的电阻值或一个较小的电压值（例如0V），表示二极管正常。

需要注意以下几点：
- 测试笔的颜色很重要，红色一般代表阳极，黑色一般代表阴极。

不同品牌的仪器可能有不同标记，建议查看仪器的说明书确认正确的连接方式。

- 在测试二极管时，应确保仪器处于正确的测量范围，以避免
过大的电流或电压对二极管造成损坏。

- 如果二极管的型号或参数已知，可以先参考其规格书上的测
试方法，以确保正确的测量。

- 对于一些特殊类型的二极管（例如肖特基二极管、Zener二极管等），其测试方法可能有所不同，建议查阅其规格书上的测试方法或参考专业的电子测试仪器使用手册。

LED数码管1、LED数码管简介LED数码管又称之为半导体数码管，是目前数字电路中最常用的显示器械件，它是以发光二极管作笔段并按共阴极方式或共阳极方式连接后封装而成的，显示颜色有红、绿两种。

2、分类：共阳极和共阴极两种类型。

3、作用：显示字符。

4、检测方法：4.1 共阴极：选择万用表的二极管档，黑表笔与公共端相连，红表笔依次去接a、b、c、d、e、f、g、dp各段，所对应的笔画能够正常的点亮。

4.2 共阳极：选择万用表的二极管档，红表笔与公共端相连，黑表笔依次去接a、b、c、d、e、f、g、dp各段，所对应的笔画能够正常的点亮。

5、LED数码管的外形结构图6、双位LED数码管的外形结构图（以LC5012-11S为例），“个”、“十”分别表示的是个位和十位的公共阴极。

6.1 国产典型产品如下：LC5012-11S 0.50 黑红共阴LC5012-11S 0.50 黑红共阴LC5022-11 0.50 灰绿共阴LA5022-11 0.50 灰绿共阳其中： 50表示为0.50英寸。

6.2双位数码管的检测方法双色数码管是将两只数码管封装成一体的显示器件，其优点是结构紧凑、成本较低（与两只数码管相比）。

对于这类显示器件，可以用万用表（选择二极管档）逐位进行检查，现对上图的数码管LC5012-11S为例，步骤如下：1．检查个位将黑表笔接“个”，红表笔依次a1-g1、Dp1脚，所对应的码段能正常发光。

2．检查十位将黑表笔接“十”，红表笔依次a2-g2、Dp2脚，所对应的码段能正常发光。

7、检测注意事项对LED数码管进行检测时，若发现某段数码发光黯淡，说明器件已经老化，发光效率变低。

如果显示的笔段残缺不全（也就是缺笔），说明器件已经损坏。

检查发光二极管时，注意万用表的表笔极性。

8、公司常用LED数码管的型号如下：BD03611BS 共阳红 SM410364 共阳红SM42036 共阳红 SM420362 共阳红SM42039 共阳红 SM4205 共阳红SM420654 共阳红 5011AS 共阴红5011AG 共阴绿 5022AS 双位共阴红5011BS 共阳红 5011BG 共阳绿BD05641 共阳红 BD05641AV-10 共阴红8012BS 共阳红 BD05641AVG-10 超高亮5011BVG-10 超高亮 5022AVG-10 超高亮LG3631AH 三位联体 BD08012AS-11 共阴红BD01033AS-11 箭头数码管（红） BD01033-10 数码管（绿）BD8021AS-11 双位数码管（红） BD08021AS-10 双位数码管（绿）。

二极管的测试方法二极管是一种常用的电子器件，用于控制电流的方向。

测试二极管的方法主要包括静态测试和动态测试。

静态测试主要是通过测量二极管的两个端子之间的电阻来判断二极管的性能。

正向电阻和反向电阻的测量可以初步判断二极管是否正常。

正向电阻应该很小，而反向电阻应该很大。

具体方法是用万用表的电阻档位，将测试笔分别连接到二极管的两个端子上，然后观察万用表的读数。

如果是正常的二极管，正向电阻通常在几百欧姆到几千欧姆之间，而反向电阻应该在几百千欧姆以上。

动态测试主要是通过测量二极管的导通电压和反向击穿电压来判断二极管的性能。

具体方法是使用数字万用表的二极管测试功能或者示波器进行测量。

在测试时，需要注意控制测试电流和测试电压，以免损坏二极管。

动态测试可以更准确地评估二极管的性能，包括正向导通特性、反向击穿特性和开启时间等参数。

另外，还可以通过二极管的应用环境和工作条件来对二极管进行测试。

比如，在实际电路中，可以利用二极管的导通特性和反向截止特性来验证电路的设计是否符合要求。

通过观察二极管在电路中的工作状态和对电路的影响来判断二极管是否正常。

在测试二极管时，需要注意以下几点：1. 选择合适的测试仪器和测试条件。

根据二极管的类型和参数，选择合适的测试仪器和测试条件，保证测试的准确性和安全性。

2. 注意保护二极管。

在测试时，避免过大的电流和电压对二极管造成损坏。

可以采用限流电阻和保护二极管的措施来确保测试的安全性。

3. 观察测试结果。

通过观察测试仪器的读数和对电路的影响，可以初步判断二极管的性能是否符合要求。

4. 反复测试。

在测试时，可以多次反复测试，确保测试结果的准确性和可靠性。

总的来说，测试二极管的方法包括静态测试和动态测试两种。

通过测量二极管的电阻、导通电压和反向击穿电压，以及观察二极管在电路中的工作状态，可以初步判断二极管的性能是否正常。

在测试二极管时，需要注意选择合适的测试仪器和测试条件，保护二极管，观察测试结果，反复测试，以确保测试的准确性和可靠性。

怎么用万用表判断数码管共阴极还是共阳极
第一：一、指针表：
1.前提是你的万用表最好是用3V以上电池，因为1.5V不够点亮LED，特别是高亮超高亮的，点亮电压高。

另外万用表在RX1档或最高档。

2.万用表笔随便一脚，假设红笔，搭在数码管上任一脚。

黑笔在其它脚上扫过，如果不亮，有可能此管为共阴，可用3法再试。

如有一段点亮。

黑笔不动，移动红笔，在其它脚测。

如果其它脚分别都能点亮，则可以说明黑笔接的是公共脚，此管共阳。

（指针表的黑表笔是正电源）
3. 表笔更换一下，黑笔先搭一脚，扫红笔。

如有一段点亮，红笔不动，扫黑笔。

如各段分别点亮，则红笔所接为公共，此管共阴。

4.如2、3两法均不亮，可能数码管额定电压较高，也可能数码管是坏的。

这时，可用5V电源串一500欧电阻继续测试。

二、数字表：
用二极管档（有个二极管符号的，也作通路档使用），方法同指针表。

不过，红表笔所对应的共阳共阴和指针表是相反的。

因为数字表的红笔就是正电源。

第二：
找到公共极，先假设是共阴的，把公共极连直流电源的负极，然后把正极接某一管脚，例如A，电压由低到高缓慢增加。

如果亮，就证明是共阴的否则共阳。

如果知道数码管的芯数，即每段是几个二极管组成就可以直接给数码管宫一定伏特的电压，很快就能测出来。

第三：
把万用表调到测阻值的档上，
正端接公共端，负端接段码端。

共阳会亮，共阴，正负换一下才会亮。

二极管的测试方法（一）普通二极管的检测（包括检波二极管、整流二极管、阻尼二极管、开关二极管、续流二极管）是由一个PN结构成的半导体器件，具有单向导电特性。

通过用万用表检测其正、反向电阻值，可以判别出二极管的电极，还可估测出二极管是否损坏。

1．极性的判别将万用表置于R×100档或R×1k档，两表笔分别接二极管的两个电极，测出一个结果后，对调两表笔，再测出一个结果。

两次测量的结果中，有一次测量出的阻值较大（为反向电阻），一次测量出的阻值较小（为正向电阻）。

在阻值较小的一次测量中，黑表笔接的是二极管的正极，红表笔接的是二极管的负极。

2．单负导电性能的检测及好坏的判断通常，锗材料二极管的正向电阻值为1kΩ左右，反向电阻值为300左右。

硅材料二极管的电阻值为5 kΩ左右，反向电阻值为∞（无穷大）。

正向电阻越小越好，反向电阻越大越好。

正、反向电阻值相差越悬殊，说明二极管的单向导电特性越好。

若测得二极管的正、反向电阻值均接近0或阻值较小，则说明该二极管内部已击穿短路或漏电损坏。

若测得二极管的正、反向电阻值均为无穷大，则说明该二极管已开路损坏。

3．反向击穿电压的检测二极管反向击穿电压（耐压值）可以用晶体管直流参数测试表测量。

其方法是：测量二极管时，应将测试表的“NPN/PNP”选择键设置为NPN状态，再将被测二极管的正极接测试表的“C”插孔内，负极插入测试表的“e”插孔，然后按下“V （BR）”键，测试表即可指示出二极管的反向击穿电压值。

也可用兆欧表和万用表来测量二极管的反向击穿电压、测量时被测二极管的负极与兆欧表的正极相接，将二极管的正极与兆欧表的负极相连，同时用万用表（置于合适的直流电压档）监测二极管两端的电压。

摇动兆欧表手柄（应由慢逐渐加快），待二极管两端电压稳定而不再上升时，此电压值即是二极管的反向击穿电压。

（二）稳压二极管的检测1．正、负电极的判别从外形上看，金属封装稳压二极管管体的正极一端为平面形，负极一端为半圆面形。
